TH-E741B - Accessoire pour barre de son JVC - Безплатно ръководство за потребителя

Тип продукт	2.1-канален саундбар с безжичен субуфер
Размери на саундбара (Ш x В x Д)	869 x 74 x 105 мм
Тегло на саундбара	2.3 кг
Размери на субуфера (Ш x В x Д)	170 x 345 x 313 мм
Тегло на субуфера	4.7 кг
Захранване	100-240 V~, 50/60 Hz
Консумация на енергия (активен / готовност)	30 W / < 0.5 W
Bluetooth версия	5.1 (A2DP, AVRCP)
Аудио входове	HDMI (2 входа, 1 изход с eARC/ARC), оптичен, коаксиален, AUX, USB
Изходна мощност (RMS)	L/R говорители: 2 x 60 W, субуфер: 160 W
Честотна характеристика на саундбара	120 Hz - 20 kHz
Честотна характеристика на субуфера	40 Hz - 120 Hz
USB възпроизвеждане	MP3, до 32 GB, FAT16/FAT32
Обхват на дистанционното управление	6 m (19.7 ft) в рамките на 30° ъгъл
Батерия на дистанционното управление	2 x AAA (включени)
Монтиране на стена	Да (включени скоби и винтове)
Dolby Atmos	Да (чрез HDMI, изисква HDMI 2.0 кабел)
EQ предварителни настройки	Глас, Спорт, Филм, Музика
Съраунд звук	Да (вертикален/съраунд режим)
Клас на безопасност	Клас II (двойна изолация)

Често задавани въпроси - TH-E741B JVC

Как да свържа саундбара към телевизора си чрез HDMI ARC?

Използвайте включения HDMI кабел, за да свържете гнездото HDMI OUT (TV eARC/ARC) на саундбара с HDMI (ARC) гнездото на вашия телевизор. Уверете се, че телевизорът ви поддържа HDMI-CEC и ARC, и ги задайте на Включено. След това натиснете бутона HDMI eARC на дистанционното управление, за да изберете ARC режим.

Какъв е максималният капацитет на USB памет, който се поддържа?

Саундбарът поддържа USB флаш устройства до 32 GB, форматирани в FAT16 или FAT32. Възпроизвеждат се само MP3 аудио файлове.

Как да сдвоя безжичния субуфер?

Субуферът и саундбарът се сдвояват автоматично, когато и двата са включени и включени. Ако сдвояването не успее, натиснете и задръжте бутона PAIR на гърба на субуфера, докато индикаторът мига бързо, след това включете саундбара. Индикаторът ще остане непрекъснат, когато сдвояването е успешно.

Защо няма звук от саундбара?

Проверете дали саундбарът е заглушен (натиснете MUTE), силата на звука е увеличена и е избран правилният входен източник. Уверете се, че аудио изходът на вашето изходно устройство е зададен на PCM или Dolby Digital. Ако използвате Bluetooth, увеличете силата на звука на вашето изходно устройство.

Как мога да нулирам саундбара до фабрични настройки?

В ръководството няма изрична процедура за фабрично нулиране. За да изчистите Bluetooth сдвояването, натиснете и задръжте бутона ▶|| на дистанционното в Bluetooth режим, докато се покаже 'PAIR'. За други проблеми, изключете саундбара за няколко минути и го включете отново.

Какво да направя, ако дистанционното управление спре да работи?

Намалете разстоянието до саундбара, насочете се директно към сензора, сменете AAA батериите с правилна полярност и се уверете, че няма препятствия, блокиращи инфрачервения сигнал. Ако е необходимо, сдвоете отново дистанционното, като извадите и поставите отново батериите.

Мога ли да монтирам саундбара на стена?

Да. Използвайте включените скоби за стенен монтаж и винтове. Пробийте отвори на разстояние 778 mm, закрепете скобите, прикрепете монтажните винтове към гърба на саундбара и го окачете. Уверете се, че стената може да издържи общото тегло и следвайте внимателно инструкциите за монтаж.

Какъв е обхватът на Bluetooth на саундбара?

Работният обхват е приблизително 8 метра (26 фута) на открито пространство. Препятствия като стени или други електронни устройства могат да намалят обхвата.

Как да регулирам басите и високите честоти?

Натиснете бутоните BASS +/- или TREBLE +/- на дистанционното управление, за да регулирате съответно нивата на басите и високите честоти.

Поддържа ли саундбарът Dolby Atmos?

Да, поддържа Dolby Atmos чрез HDMI връзка (HDMI 1, HDMI 2 или HDMI eARC/ARC). Използвайте HDMI 2.0 кабел и се уверете, че вашият телевизор и изходно устройство са настроени да извеждат Dolby Atmos без кодиране.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ TH-E741B JVC

• Благодарим Ви, че закупихте нашия продукт.
• Моля, прочетете изцяло това Ръководство за експлоатация, за да знаете как да работите правилно с апарата. След като прочетете Ръководството за експлоатация, го поставете на безопасно място за бъдещи справки.

ВАЖНИ УКАЗАНИЯ ЗА БЕЗОПАСНОСТ

ВНИМАНИЕ

РИСК ОТ ЕЛЕКТРИЧЕСКИ УДАР НЕ ОТВАРЯЙ

Символът "Мълния в триъгълник" предупреждава потребителя за "Опасно напрежение" при неизолираните вътрешни части на апарата. То представлява риск от електрически удар за ползувателя.

Символът "Удивителен знак в триъгълник" съобщава на потребителя, че съответната информация в Ръководството за експлоатация е важна за правилната работа и сервисното обслужване на апарата.

Безопасност

• Прочетете тези указания - Преди да ползвате апарата, прочетете всички указания за безопасност и работа с него.
• Запазете тези указания - Указанията за безопасност и работа с апарата трябва да се запазят за бъдещи справки.
• Внимание за всички предупреждения - Всички предупреждения върху апарата и в Ръководството за експлоатация трябва да се спазват.
• Следвайте всички указания - Всички указания за работа и ползване на апарата трябва да се спазват.
• Не ползвайте апарата близо до вода - Апаратът не трябва да се ползва близо до вода или влага - например във влажен сутерен, до плавателен басейн и др. подобни.
• Почиствайте само със суха кърпа.
• Не закривайте никой от вентилационните отвори. Монтирайте саундбара според указанията на производителя.
• Не инсталирайте саундбара близо до източници на топлина като радиатори, нагреватели, печки или други апарати (вкл. усилватели), които отделят топлина.
• Не пренебрегвайте предпазната функция на поляризирания или заземителния щепсел. Поляризираният щепсел е с два контактни щифта, от които единият е по-широк.

Заземителният щепсел има два контактни щифта и трети заземителен. По-широкият щифт или третият заземителен щифт са за безопасност. Ако щепсельт от комплекта не пасва на вашия мрежов контакт, се свържете с ел.техник за замяна на контакта.

• Предпазвайте мрежовия кабел от настъпване, прищипване или пречупване, особено при щепсела, щекера, розетката и изходите им от апарата.

• Ползвайте само принадлежности, посочени от производителя.

• Потзвайте само с количка, стойка, триножник, скоба или масичка, предписани от производителя или продавани с комплекта. Когато ползвате количка или стелаж за преместване на апарата, внимавайте да не се нараните при евентуалното му прекатурване.

• Изключете саундбара от контакта при гръмотевична буря или ако не се ползва дълго време.
• Предоставяйте сервизното обслужване на квалифициран специалист. Сервизно обслужване е нужно при някаква повреда на саундбара - например повреда на мрежовия кабел или щепсела, напръскване с течност или падане на обект върху апарата, излагане на дъжд или влага, неправилна работа или изтърване на пода.
  • Този апарат е от Клас II за безопасност, тоест с двойна изолация. Той е конструиран така, че не се нуждае от предпазно заземяване на корпуса му.
• Апаратът не трябва да се излага на капеща или пръскаща течност. Върху саундбара не трябва да се поставят предмети, пълни с течност, напр. вази.
• Минималното пространство за добра вентилация около саундбара е 5 см.
• Вентилацията не трябва да се затруднява от закриване на отворите му от предмети като вестници, покривки, завеси и др. под.
• Върху апарата не трябва да се поставят източници на открит пламък като запалени свещи.
• Батериите трябва да бъдат рециклирани или изхвърлени според държавните и местните разпоредби.
• Апаратът е предвиден за ползване при умерен климат.

Внимание

• Ползване на елементите за управление или настройки или извършване на процедури, различни от описаните тук, може да доведе до излагане на опасно лъчение или на друга опасност.
• За да се намали риска от пожар или електрически удар, не излагайте апарата на дъжд или влага. Апаратът не трябва да е изложен на капеща или пръскаща течност. Върху него не трябва да се поставят предмети пълни с течност, например вази.
• Щепсельт на мрежовия кабел се ползва за изключване на апарата от мрежата, затова винаги трябва да е лесно достъпен.
• Ако батерията бъде заменена с неподходяща, съществува опасност от експлозия. Заменяйте само с батерия от същия или еквивалентен тип.

Предупреждение

• Батериите (отделни или в пакет) не трябва да се излагат на повишена топлина - от слънцето, огън и др. под.
• Преди ползване на системата, проверете дали работното й напрежение съвпада с напрежението на местната ел.мрежа.
• Не поставяйте апарата близо до силни магнитни полета.
• Не поставяйте този апарат върху усилвател или приемник.
• Ако твърд предмет или течност паднат върху апарата, го изключете от мрежата и го дайте за проверка от специалист, преди отново да го ползвате.
• Не почиствайте апарата с химически разтворители - това ще повреди декоративното му покритие. Ползвайте чиста, суха или леко навлажнена кърпа.
• Когато изключвате мрежовия кабел от контакта, винаги хвашайте щепсела; никога не дърпайте кабела.
• Промени или модификации на този апарат, които не са изрично одобрени от съответния орган, прекратяват правото на потребителя да работи с апарата.
• Паспортният етикет е залепен на дъното или задната част на апарата.

ВНИМАНИЕ при ползване на батерията

- За да се предотврати протичане на батериите, което може да доведе до телесни наранявания, повреда на имущество или на апарата:

- Поставете правилно всички батерии⊕ и ⚫акто е маркирано на апарата.

- Не смесвайте алкални батерии със стандартни (въглеродно-цинкови) или с презареждаеми (Ni-Cd, Ni-MH и пр.).

- Когато апаратът няма да се ползва дълго време, извадете батериите.

КАКВО ИМА В КАШОНА

2 винта за закрепване към стенните скоби

2 скоби за монтаж на стена 4 винта / 4 фишера
(За монтиране на скобите за стена)

Ръководство за експлоатация

БЕЛЕЖКА: Рисунките, илюстрациите и чертежите в това Ръководство са само за справка; доставените продукти може да са различни. Броят на мрежовите кабели и типът на щепсела може да са различни, според региона.

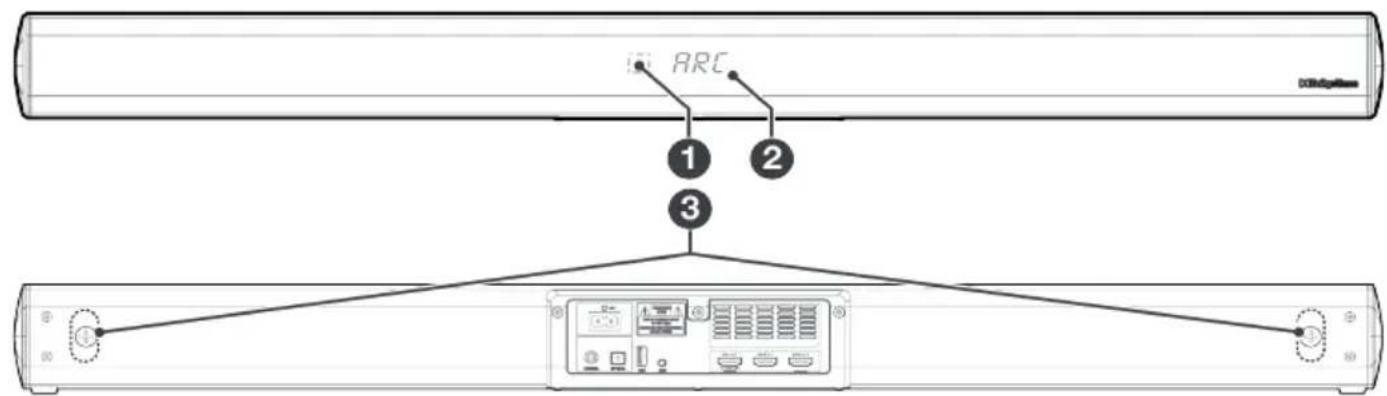

САУНДБАР

1. Сензор за дистанционното управление

Сензорът на саундбара приема сигнали от уреда за дистанционно управление.

1. Дисплей

Показва текущото състояние на саундбара.

1. Винтове за закрепване на саундбара в стенните скоби

2. Бутон (ON/OFF) ВКЛ/ИЗКЛ

Превключва саундбара между режими ВКЛ (ОН) и ГОТОВНОСТ (Standby).

1. Бутон (SOURCE) ИЗТОЧНИК

Избира източника за възпроизвеждане на звук.

1. Бутони +/- (VOLUME) СИЛА НА ЗВУКА

Увеличаване/Намаляване силата на звука.

1. Съединител АС\~ за мрежовия кабел

Съединител-щекер за включване на мрежовия кабел.

1. Съединител COAXIAL (Коаксиален)

За свързване със съединителя COAXIAL OUT (Коаксиален изход) на външно устройство.

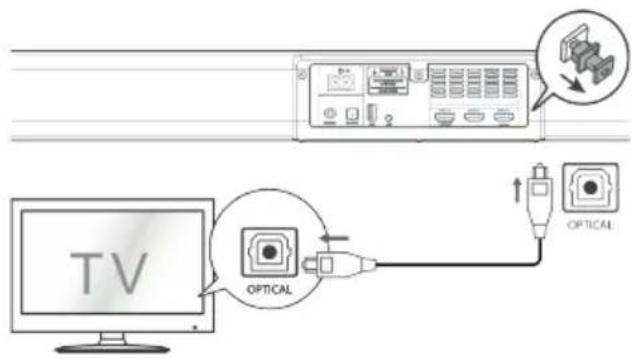

1. Съединител OPTICAL (Оптичен)

За свързване със съединителя OPTICAL OUT (Оптичен изход) на външно устройство.

1. Съединител USB

За включване на USB устройство със записана муника.

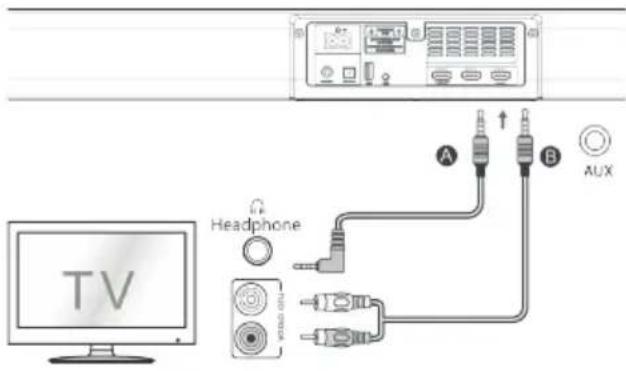

1. Съединител AUX (Допълнително устройство)

За свързване на допълнително външно аудио устройство.

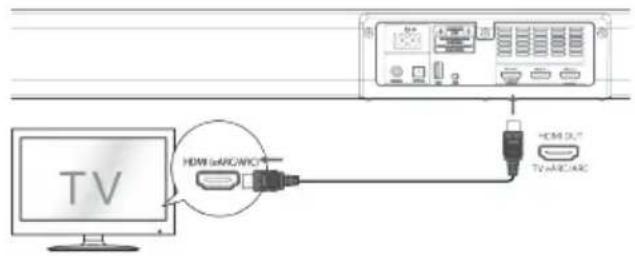

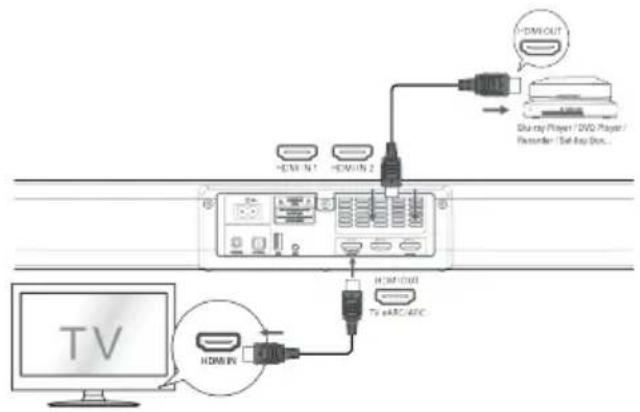

1. Съединител HDMI OUT (TV eARC/ARC)

Порт за свързване към телевизор. Портът поддържа функцията eARC/ARC HDMI, която позволява на саундбара да възпроизвежда аудио от свързания телевизор.

13. Съединители HDMI IN (1/2)

Два входни HDMI порта за свързване на HDMI устройства като DVD плеър, Blu-ray Disc™ плеър или конзола за игри. Забележете, че в даден момент може да се ползва само един HDMI вход.

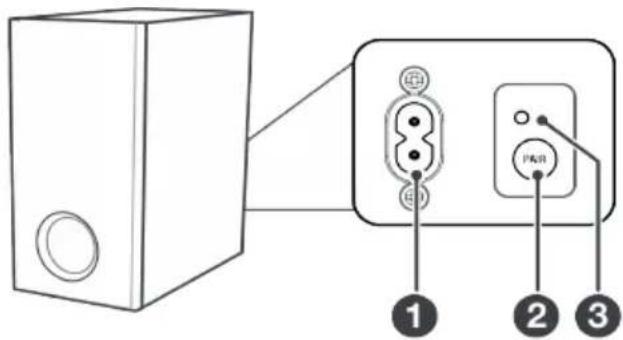

БЕЗЖИЧЕН СУБУФЕР

1. Съединител АС\~

За включване на мрежовия кабел на субуфера.

2. Бутон PAIR

При натискане се активира функцията PAIR (Сдвояване) за връзка между саундбара и субуфера.

3. Индикатор PAIR

Светодиодът престава да мига когато субуферът се сдвои (осъществи връзка) със саундбара.

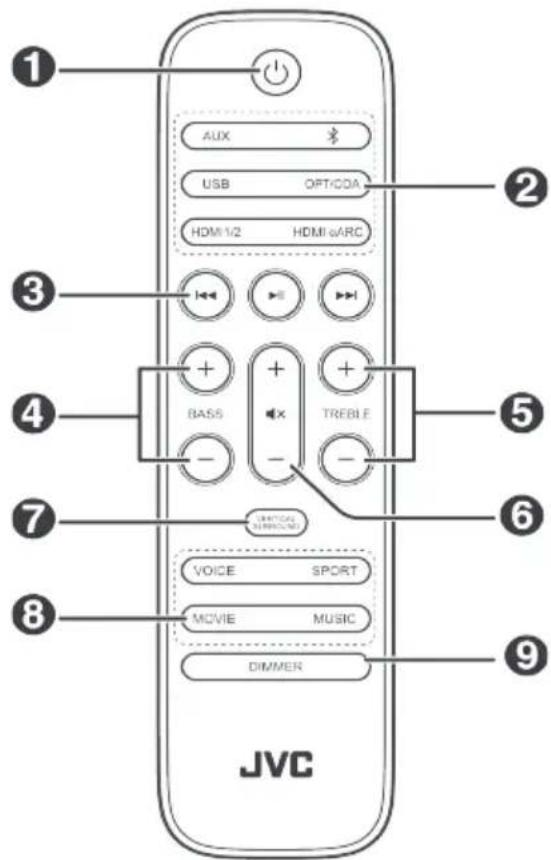

Натиснете желания бутон, за да изберете източника на звук.

Натиснете и задръжте бутон, за да активирате функцията за сдвояване в режим Bluetooth или да я прекратите за текущо сдвоено Bluetooth устройство.

3. Бутони

Прескачане до предишната/следващата пътечка в режим Bluetooth/USB.

Бутон ▶II

Възпроизвеждане/Пауза/Възобновяване в режим Bluetooth/USB..

4. Бутони BASS +/-

Настройка на ниските тонове.

5. Бутони TREBLE +/-

Настройка на високите тонове.

6. Бутон 🖼️ (MUTE) БЕЗ/СЪС ЗВУК

Изключва звука или го възстановява.

Бутони +/- (VOLUME) СИЛА НА ЗВУКА

Увеличаване/Намаляване силата на звука.

7. Бутон VERTICAL/SURROUND

Включва или изключва функцията SURROUND (Пространствен звук).

8. Бутони EQ

Избор на желания ефект на икуализъра (тоналния коректор) (EQ).

9. Бутон DIMMER

Настройка на яркостта на дисплея.

Дистанционното управление позволява работа със саундбара от разстояние.

• Даже ако дистанционното управление е в работния си обхват 6 m, е възможно желаната операция да не се изпълни, ако между саундбара и уреда за дистанционно управление има някакви препятствия.
• Ако дистанционното управление се ползва до устройства, които генерират инфрачервени лъчи или ако близо до саундбара се ползват други дистанционни с инфрачервени лъчи, саундбарът може да реагира неправилно. Или обратно, съседните устройства може да реагират неправилно.

Замяна на батерията на дистанционното управление

• Натиснете и плъзнете капачето на гърба, за да отворите отсека за батерии.
• Поставете две батерии с размер AAA (в комплекта). Уверете се, че полюсите на батериите, отбелязани с ⊕ и эъвпадат с маркировката и , жанесена в отсека за батерии.
• Затворете капака на отсека за батерии.

Предупреждения относно батериите

• Внимавайте да поставите батериите с правилно ориентирани положителен ⊕ и отрицателен полюси.
• Ползвайте батерии от еднакъв тип. Никога не поставяйте заедно батерии от различен тип.
• Могат да се ползват презареждаеми или незареждаеми батерии. Съобразете се с указанията на техните етикети.
• Пазете ноктите си при изваждане на капака и самите батерии.
• Не изпускайте дистанционното управление.
• Не допускайте нещо да удари дистанционното управление.
• Не пръскайте вода или друга течност върху дистанционното управление.
• Не поставяйте дистанционното управление върху влажен обект.
• Не излагайте дистанционното управление на пряка слънчева светлина или до източници на повишена топлина.
• Когато уредът за дистанционно управление няма да се ползва дълго време, извадете батериите от него, тъй като те могат да протекат и да предизвикат телесно нараняване и/или повреда на имущество и/или пожар.
• Не ползвайте батерии, различни от посочените.
• Не смесвайте нови батерии със стари.
• Никога не презареждайте батерии, освен ако на тях е написано, че са презареждаеми.

ПОСТАВЯНЕ И МОНТИРАНЕ

Поставяне

Опция А

Ако телевизорът е поставен на маса, можете да поставите саундбара върху масата под него, центрирано спрямо екрана.

Опция В

Ако телевизорът е закрепен за стената, можете да монтирате саундбара също на стената, непосредствено под екрана.

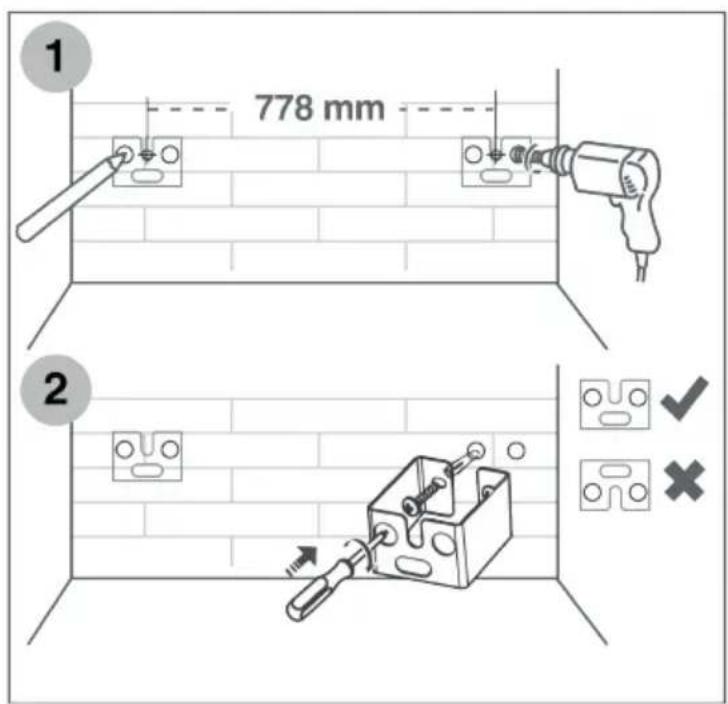

Монтиране на стената (по Опция В)

• Монтирането трябва да се изпълни само от квалифициран специалист. Неправилното монтиране може да доведе до тежки телесни наранявания и повреди на имущество. (Ако възнамерявате да монтирате саундбара сами, проверете дали на предвиденото място в стената няма зазидани проводници или тръби.) Отговорност на монтажника є да се увери, че стената може да издържи общата тежест на саундбара и носещите скоби.
• За монтажа са нужни допълнителни инструменти (невключени в комплекта).
• Не пренатягайте винтовете.
• Запазете това Ръководство за експлоатация за бъдещи справки.
• Ползвайте електронен детектор, за да проверите стената преди да пробиете дупки в нея и да монтирате скобите.

ПРЕДУПРЕЖДЕНИЕ

• За да се предотврати нараняване, саундбарът трябва да е здраво закрепен за пода/стената според указанията за монтаж.

• Препоръчителна височина за монтаж на стена: ≤ 1,5 метра.

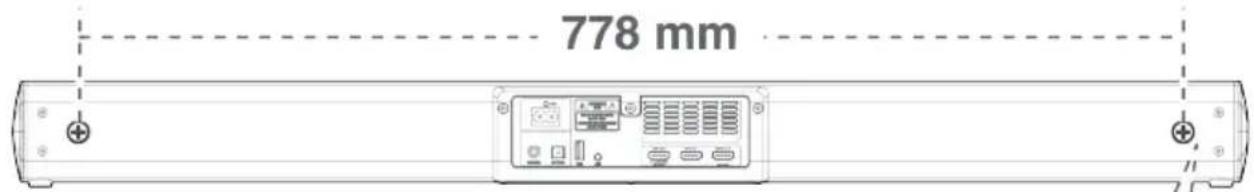

• Пробийте в стената 4 паралелни отвора (∅ 5,5–6 mm всеки, според типа на стената). Разстоянието между отворите трябва да е 778 mm.

• Втъкнете плътно във всеки отвор по 1 фишер. Закрепете носещите скоби към стената с винтове, ползвайки отвертка (невключена в комплекта). Уверете се, че скобите са здраво закрепени.

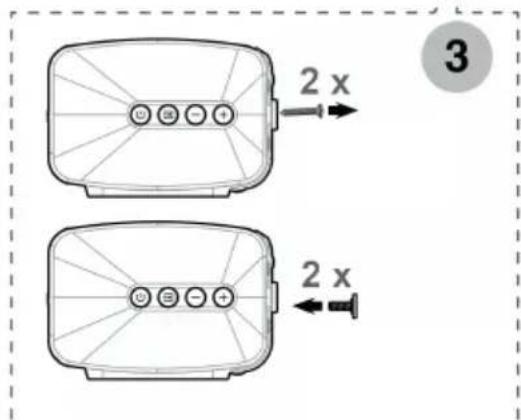

• Свалете винтовете от гърба на саундбара. Завийте винтовете за стенните скоби на гърба на саундбара.

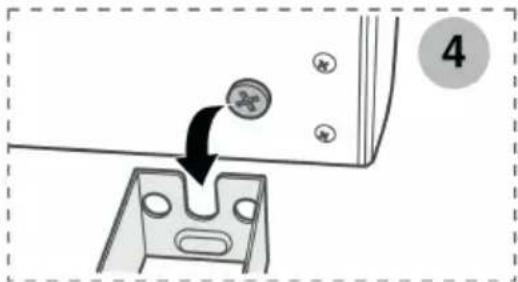

• Вдигнете саундбара и вмъкнете закрепващите винтове в скобите на стената.

Риск от повреда на апарата! Уверете се, че напрежението на мрежовия контакт съответства на работното напрежение на саундбара, посочено на гърба или дъното му. Преди да включите мрежовия кабел се уверете, че сте изпълнили всички останали връзки.

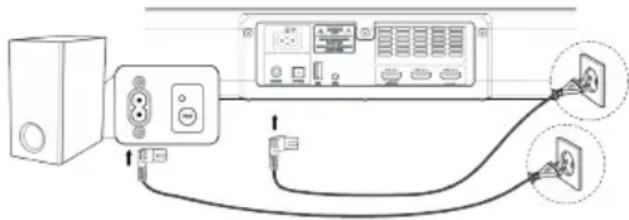

Включете мрежовия кабел към съединителя АС\~ на саундбара и след това към мрежовия контакт.

Субуфер

Включете мрежовия кабел към съединителя АС\~ на субуфера и след това към мрежовия контакт.

Бележка: Ако липсва захранване, проверете дали щепселът и щекерът на мрежовия кабел са напълно вмъкнати и че захранването е включено.

Автоматично сдвояване

Субуферът и саундбарът ще се сдвоят автоматично когато двете устройства бъдат включени към ел.мрежа и активирани от съответните бутони. Не е необходим кабел за свързване на двете устройства.

Определете състоянието въз основа на индикатора на безжичния субуфер:

• Бързо мигане > субуферът е в режим на сдвояване
• Постоянно светене > Свързан / Сдвояването е успешно
• Бавно мигане > Свързването / Сдвояването е неуспешно

БЕЛЕЖКА: Не натискайте бутона PAIR на гърба на субуфера, освен при ръчно сдвояване. Ако автоматичното сдвояване е неуспешно, направете ръчно сдвояване на саундбара със субуфера.

Ръчно сдвояване

1. Уверете се, че всички кабели са добре свързани и че саундбарът е в режим Готовност - Standby.
2. Натиснете и задръжте за няколко секунди бутона PAIR на гърба на субуфера. Субуферът ще влезе в режим на сдвояване и индикаторът за сдвояване ще мига бързо.
3. Натиснете бутона ⏻ на саундбара или на дистанционното управление, за да включите захранването му.
4. След като безжичната връзка се установи успешно, индикаторът за сдвояване светва постоянно.
5. Ако индикаторът за сдвояване мига бавно, безжичната връзка е неуспешна. Изключете мрежовия кабел на субуфера и отново го включете след 4 минути. Повторете стъпки 1 \~ 4.

БЕЛЕЖКА:

Ако безжичната връзка отново е неуспешна, проверете за конфликт или силна интерференция (например от електронно устройство) в близост до апарата. Отстранете тези конфликти или силни интерференции и повторете горната процедура.

Субуферът трябва да е не по-далеч от 6 т от саундбара при пряка видимост.

Ако саундбарът не е свързан със субуфера и е в режим на включено захранване, индикаторът POWER (Захранване) ще мига. Следвайте горните стъпки 1 \~ 4, за да сдвоите субуфера и саундбара.

ГОТОВНОСТ/ВКЛЮЧЕН

Когато за първи път включите саундбара към мрежовия контакт, той ще влезе в режим Готовност.

• Натиснете бутона на саундбара или на дистанционното управление, за да превключите саундбара в състояние Включен - ON.
• Натиснете бутона отново, за да превключите саундбара в състояние ГОТОВНОСТ - Standby.
• Ако искате да изключите саундбара напълно от мрежовото захранване, извадете щепсела от контакта.

Автоматично изключване на захранването

Саундбарът автоматично преминава в режим Готовност (Standby) след около 15 минути, ако телевизорът или външното устройство бъдат изключени от ел.мрежа, изключени с бутона за захранване или силата на звука е почти нулева.

• За да изключите саундбара напълно, извадете щепсела от мрежовия контакт.
• Когато саундбарът не се ползва, го изключете напълно, за да пестите ел.енергия.

ИЗБОР НА РЕЖИМ

Натиснете бутона → (SOURCE) ИЗТОЧНИК на саундбара или някой от бутоните AUX, *, OPT/COA, HDMI 1/2, HDMI eARC и USB на дистанционното управление, за да изберете желания режим. Избраният режим се показва на дисплея.

НАСТРОЙКА НА НИСКИТЕ ИЛИ ВИСОКИ ТОНОВЕ (BASS/TREBLE)

Натиснете съответния бутон BASS +/- на дистанционното управление, за да коригирате нивото на басите.

Натиснете съответния бутон TREBLE +/- , за да коригирате нивото на високите тонове.

на дистанционното управление, за да включите Пространствения звук.

Натиснете този бутон отново, за да изключите Пространствения звук.

Натиснете бутона за желания EQ ефект VOICE (Глас) / SPORT (Спорт) / MOVIE (Филм) / MUSIC (Музика) на дистанционното управление, за да го активирате.

НАСТРОЙКА НА СИЛАТА НА ЗВУКА

Натиснете съответния бутон +/- (VOLUME) на саундбара или на дистанционното, за да настроите силата на звука. Ако искате да изключите звука, натиснете бутона ⚪MUTE) на дистанционното управление. Натиснете бутона ⚪MUTE) отново или някой от бутоните +/- (VOLUME) на саундбара или дистанционното, за да възстановите нормалния звук.

НАСТРОЙКА НА ЯРКОСТТА

Натиснете бутона DIMMER на дистанционното управление, за да изберете нивото на яркост.

HDMI ВРЪЗКА

Някои телевизори от клас 4K HDR изискват HDMI вход или настройки на картината, за да приемат HDR съдържание. За подробности по HDR дисплеите, вижте Ръководството за експлоатация на вашия телевизор.

eARC / ARC (Подобрен реверсивен аудио канал)

Функцията eARC / ARC (Подобрен реверсивен аудио канал) ви позволява да изпращате аудио сигнал от вашия съвместим с ARC телевизор до саундбара чрез единична HDMI връзка. За да се възползвате от функцията ARC се уверете, че вашият телевизор е съвместим с HDMI-CEC и ARC и е настроен съответстващо. Когато е правилно настроен, можете да ползвате дистанционното управление на вашия телевизор, за да настройвате или изключвате звука на саундбара.

Свържете кабела HDMI (в комплекта) от съединителя HDMI OUT (TV eARC/ARC) със съединителя HDMI (ARC) на вашия съвместим с ARC телевизор. След това с дистанционното управление изберете ARC.

БЕЛЕЖКА:

Вашият телевизор трябва да поддържа функцията HDMI-CEC и ARC. HDMI-CEC и ARC трябва да са включени (On). Методът за активиране на HDMI-CEC и ARC може да варира според телевизора. За подробности по функцията ARC вижте съответното Ръководство.

ARC работи само с устройства, които са HDMI ARC-съвместими и с кабел HDMI 1.4 (и по-нови).

Стандартна HDMI връзка

Ако вашият телевизор не е съвместим с HDMI ARC, свържете саундбара към телевизора чрез стандартна HDMI връзка.

Ползвайте HDMI кабел, за да свържете съединителя HDMI OUT (TV eARC/ARC) на саундбара към съединителя HDMI IN на телевизора.

Ползвайте HDMI кабел, за да свържете съединителя HDMI IN (1 или 2) на саундбара към външно устройство (напр. игрова конзола, DVD плеър или Blu-ray).

ПОЛЗВАНЕ НА СЪЕДИНИТЕЛЯ OPTICAL

Свалете защитната капачка на съединителя OPTICAL и свържете кабела OPTICAL (не е в комплекта) към съединителя OPTICAL OUT на телевизора и съединителя OPTICAL на саундбара.

Можете да ползвате и кабел COAXIAL (не е в комплекта), за да свържете съединителя COAXIAL OUT на телевизора и съединителя COAXIAL на саундбара.

ПОЛЗВАНЕ НА СЪЕДИНИТЕЛЯ AUX

Ползвайте аудио кабел от тип 3,5 mm / 3,5 mm (не е в комплекта), за да свържете съединителя за слушалки на телевизора или на външно аудио устройство към съединителя AUX на саундбара.

Ползвайте аудио кабел от тип RCA / 3,5 mm (в комплекта), за да свържете изходните аудио съединители на телевизора към съединителя AUXна саундбара.

PABOTA C AUX / OPTICAL / COAXIAL / HDMI

1. Уверете се, че саундбарът е свързан към телевизора или към аудио устройство.
2. Натиснете няколкократно бутона SOURCE) ИЗТОЧНИК на саундбара или натиснете бутона AUX, OPT/COA, HDMI 1/2, HDMI eARC на дистанционното управление, за да изберете желания режим. Избраният режим се показва на дисплея.
3. Натиснете бутона +/- (VOLUME) СИЛА НА ЗВУКА, за да установите желаната сила на звука.

БЕЛЕЖКА:

Възможно е саундбарът да не декодира всички аудио формати от източника. В този случай, саундбарът ще потисне звука. Това НЕ е дефект. Уверете се, че аудио настройката на входния източник (напр. телевизор, игрова конзола, DVD плеър и др.) е зададена като PCM или Dolby Digital (Вижте Ръководството на входния източник за аудио настройките му) с входHDMI 1 / HDMI 2 / HDMI ARC / OPTICAL / COAXIAL. При избор на различен аудио формат, саундбарът ще показва на дисплея следното:

Audio (съкращение) Дисплей

LPCM 2ch, LPCM 5.1ch, LPCM 7.1ch PCM AUDIO

Dolby Digital, Dolby TrueHD, Dolby Digital Plus DOLBY AUDIO

Dolby Atmos – Dolby TrueHD, Dolby Atmos – Dolby Digital Plus DOLBY ATMOS

РАБОТА С BLUETOOTH®

Сдвояване на саундбара с Bluetooth® устройство за слушане на муника.

Първоначално сдвояване

1. Натиснете няколкократно бутона → (SOURCE) ИЗТОЧНИК на саундбара или натиснете бутона на дистанционното управление, за да изберете режима Bluetooth®. Дисплеят ще показва NO BT (Няма Bluetooth връзка).
2. Активирайте вашето Bluetooth® устройство и изберете режим на търсене (search). В списъка на вашето Bluetooth® устройство ще се появи "TH-E741B".
3. Изберете "TH-E741B" и въведете "0000" като парола, ако е необходимо. Саундбарът ще съобщи "Paired" (Сдвоен) и дисплеят му ще покаже BT.

Сдвояване на ново устройство

1. В режим Bluetooth® натиснете и задръжте бутона ▶или , за да изчистите всяко сдвояване. Саундбарът ще влезе в режим на сдвояване. Саундбарът ще съобщи "Pairing" (Сдвояване) и дисплеят ще покаже PAIR.
2. Изпълнете стъпки 2-3 от "Първоначално сдвояване" (по-горе), за да сдвоите новото Bluetooth® устройство.

Слушане на муника от Bluetooth® устройство

Ако вашето Bluetooth® устройство поддържа A2DP, можете да слушате муника с него. Ако вашето Bluetooth® устройство поддържа AVRCP, ползвайте дистанционното за управление на възпроизвеждането.

• За да увеличите/намалите силата на звука, натиснете бутона +/- (VOLUME) СИЛА НА ЗВУКА.
• За Пауза/Възобновяване, натиснете бутона ▶II .
• За да прескочите до пътечка, натиснете бутона ◀◀ / ▶▶.

За да прекратите функцията Bluetooth®, можете да:

• Превключите на друг източник в саундбара;
• Деактивирате функцията на вашето Bluetooth® устройство.

БЕЛЕЖКА:

Работният обхват между саундбара и устройството е около 8 метра.

Преди да свържете Bluetooth® устройство към саундбара, се уверете, че познавате възможностите на устройството.

Съвместимостта с всички Bluetooth® устройства не е гарантирана.

Всяко препятствие между устройството и саундбара може да намали работния обхват.

Дръжте този плеър далеч от други електронни устройства, които могат да предизвикат интерференция.

Плебърът може да прекрати връзката, ако устройството се премести извън работния обхват.

РАБОТА С USB

При свързване на устройство с USB памет (напр. USB флаш-памет) към саундбара, можете да слушате записаната в него муника.

1. Натиснете съответния бутон (SOURCE) ИЗТОЧНИК на саундбара или бутона USB на дистанционното, за да изберете режим USB.
2. Натиснете бутона ▶за Пауза/Възобновяване на възпроизвеждането.
3. За да прескочите до пътечка, натиснете бутона ◀◀. ▶▶

БЕЛЕЖКА:

Плебрът поддържа в режим USB само музикалния формат MP3.

Саундбарът може да поддържа USB устройства с до 32 GB памет.

Саундбарът може да не е съвместим с всички USB устройства - това не е признак за дефект в апарата.

DOLBY ATMOS®

Dolby Atmos® ви дава усещане за потопяване в пространствена звукова среда с цялото богатство, чистота и мощ на Долби звука. За повече информация посетете dolby.com/technologies/dolby-atmos

Ползване на Dolby Atmos®

• Функцията Dolby Atmos® е достъпна само в режим HDMI. За подробности по тази връзка, вижте "HDMI връзка".
• За да ползвате Dolby Atmos® в режим HDMI1, HDMI2 и HDMI ARC/eARC, вашият телевизор трябва да поддържа Dolby Atmos®.
• Уверете се, че е избрана опция "No Encoding" за битстрийма в аудио изхода на свързаното външно устройство (напр. Blu-ray, DVD плеър, телевизор и пр.)

БЕЛЕЖКА:

Пълно възприятие на Dolby Atmos е възможно само когато саундбарът е свързан към източника с кабел HDMI 2.0.

Саундбарът ще работи и когато е свързан с други средства (като кабел Digital Optical), но те не могат да поддържат всички Dolby функции. С оглед на това, препоръчваме свързване чрез HDMI, за да се осигури пълна поддръжка на Dolby.

БЕЛЕЖКИ ПО ЛИЦЕНЗА

Bluetooth®

Името и логото на Bluetooth® са регистрирани търговски марки на Bluetooth SIG, Inc. Ползването на тези марки от Zhong Shan City Richsound Electronic Industrial Ltd. е въз основа на лиценз. Други търговски марки и наименования принадлежат на техните собственици.

Dolby Atmos

Dolby, Dolby Atmos и двойният D символ са регистрирани търговски марки на Dolby Laboratories Licensing Corporation. Произведен по лиценз на Dolby Laboratories. Конфиденциални непубликувани материали. Авторско право © 2012-2021 Dolby Laboratories. Всички права запазени.

HDMI®

Регистрираните търговски марки HDMI, HDMI High-Definition Multimedia Interface и HDMI лого са търговски марки или регистрирани търговски марки на HDMI Licensing Administrator, Inc. в САЩ и други страни.

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

За да запазите гаранцията, не се опитвайте да ремонтирате системата сами. Ако възникнат проблеми при ползване на този апарат, проверете следното, преди да потърсите сервис.

Проблем Решение

Няма захранване	Уверете се, че мрежовият кабел на апарата е правилно включен.Уверете се, че мрежовият контакт е под напрежение.Натиснете бутона ⏻ (Вкл/Готовност), за да включите саундбара.
Дистанционното управление не работи	Преди да натиснете бутон за възпроизвеждане, изберете правилния източник.Намалете отстоянието на дистанционното управление от саундбара.Поставете батериите с правилна полярност ⊕ / ☑ както е показано.Заменете батериите.Насочете дистанционното управление точно срещу сензора на саундбара.
Няма звук	Уверете се, че саундбарът не е с изключен звук. Натиснете бутона за изключване или за сила на звука +/-, за да възстановите звука.Натиснете бутона ⏻ на саундбара или на дистанционното управление, за да преминете в режим на Готовност. След това отново натиснете бутона ⏻ , за да включите захранването на саундбара.Уверете се, че аудио настройката на входния източник (напр. телевизор, игрова конзола, DVD плеър и др.) е зададена като PCM или Dolby Digital при ползване на цифрова връзка (напр. HDMI, OPTICAL, COAXIAL).Възможно е саундбарът да не декодира всички аудио формати от източника. В този случай, саундбарът ще потисне звука. Това HE е дефект.Ако ползвате Bluetooth се уверете, че звукът на устройството-източник не е изключен, а е нормално настроен.
Телевизорът има проблем на екрана при гледане на HDR съдържание от HDMI източник	Някои телевизори от клас 4K HDR изискват HDMI вход или настройки на картината, за да приемат HDR съдържание. За подробности по HDR дисплеите, вижте Ръководството за експлоатация на вашия телевизор.
Не мога да намеря Bluetooth името на този апарат на моето Bluetooth устройство за Bluetooth сдвояване	Уверете се, че функцията Bluetooth е активирана на Bluetooth устройството.Повторете сдвояването на саундбара с Bluetooth устройството.Саундбарът има функция Bluetooth®, която може да приема сигнал в обхват 8 метра. Поддържайте отстояние до 8 метра между саундбара и Bluetooth® устройството.
Саундбарът се изключва	Когато сигналът на входа за външен източник на саундбара е твърде слаб, саундбарът ще се изключи автоматично след 15 минути. Увеличете силата на звука от външното устройство.
Не мога да постигна превъзходните Dolby Atmos® ефекти	За не-HDMI връзки (ползване на USB, Bluetooth, OPTICAL или AUDIO IN), се генерират пространствени (Surround) ефекти с ограничена височина. Вижте секцията за Dolby Atmos® - как да се постигнат най-добри ефекти Dolby Atmos®.

СПЕЦИФИКАЦИИ

Саундбар

Мрежово захранване 100–240 V~; 50/60 Hz
Консумирана мощност	30 W< 0,5 W (Готовност)
USB	5 V / 500 mAHi-Speed (високоскоростен) USB (2.0) / FAT32 / FAT1632G (максимум)Поддържан файлов формат MP3
Размери (ШхВхД) 869 × 74 × 105 mm
Нетно тегло 2,3 kg
Чувствителност на аудио входа 700 mV
Честотен диапазон 120 Hz – 20 KHz

Мрежово захранване 100–240 V~; 50/60 Hz
Консумирана мощност	30 W< 0,5 W (Готовност)
Размери (ШхВхД) 170 x 345 x 313 mm
Нетно тегло 4,7 kg
Честотен диапазон 40 Hz – 120 Hz

Усилвател (Ефективна изходна мощност)

L/R високоговорители 2 × 60 W

Субуфер 160 W

Уред за дистанционно управление

Разстояние/Ъгъл 6 m (19,7 фута) / 30°

Тип батерии AAA (2 × 1,5 V)

Информация за продукта и сервизната мрежа може да бъде намерена на Интернет адрес www.JVCAUDIO.bg

Изхвърляне на стари електрически и електронни уреди (Приложимо в Европейския съюз и други европейски страни с разделно събiranе на отпадъците)

Този символ върху продукта или опаковката му показва, че продуктът не трябва да се счита за домашен отпадък. Той трябва да бъде предаден в подходящ пункт за рециклиране на електрическо и електронно оборудване. Когато изхвърлите този продукт екологично правилно, ще помогнете за предотвратяване на потенциално негативните последствия за околната среда и човешкото здраве,

които биха били причинени при неправилно изхвърляне на продукта. Рециклирането на материалите ще помогне за запазване на природните ресурси. За по-подробна информация по рециклирането на този продукт, можете да се свържете със съответната служба на общината или службата по чистотата на града или магазина, от който сте закупили продукта.

С настоящето, ETA a.s. декларира, че радиоустройството тип ТН-Е741В съответства на Директива на ЕС 2014/53/EU. Пълният текст на Декларацията за съответствие с директивите наа ЕС е достъпен на следния Интернет адрес: www.JVCAUDIO.cz/doc
