TH-E874B - Accessoire pour barre de son JVC - Безплатно ръководство за потребителя

Тип продукт	Стенен монтаж за саундбар
Марка	JVC
Модел	TH-E874B
Съвместими саундбарове	Саундбарове JVC със стандартни VESA отвори за монтаж
Материал	Стомана с антикорозионно покритие
Цвят	Черен
Тип монтаж	Стенен монтаж
Максимална товароносимост	10 кг (22 фунта)
Размери (Ш x В x Д)	800 x 45 x 120 мм (31.5 x 1.8 x 4.7 инча)
Тегло (нето)	1.5 кг (3.3 фунта)
VESA съвместимост	200 x 100 мм, 300 x 200 мм (универсална)
Включени аксесоари	Стенни дюбели, винтове, гумени подложки, нивелир
Инсталация	Лесно „Направи си сам“ с включено ръководство и шаблон
Предпазни функции	Предпазна ключалка, анти-накланящ дизайн
Поддръжка	Избършете с мека суха кърпа; не използвайте абразивни почистващи препарати
Гаранция	2 години ограничена гаранция от производителя
Наличност на резервни части	Винтове и подложки се предлагат чрез поддръжката на JVC
Държава на произход	Китай

Често задавани въпроси - TH-E874B JVC

С кои саундбарове е съвместим JVC TH-E874B?

TH-E874B е проектиран за саундбарове JVC, които имат стандартни VESA монтажни отвори, обикновено 200x100 мм или 300x200 мм. Винаги проверявайте разстоянието между монтажните отвори на вашия саундбар преди покупка.

Какви инструменти са необходими за инсталация?

Ще ви трябват бормашина, отвертка (Phillips), нивелир (включен) и уред за намиране на греди за монтаж на гипсокартон. Скобата идва с всички необходими дюбели и винтове.

Мога ли да монтирам тази скоба на бетонна стена?

Да, но трябва да използвате бетонни дюбели (включени). Предоставените винтове са за дървени греди; за бетон пробийте пилотни отвори и използвайте включените дюбели за зидария.

Позволява ли скобата управление на кабели?

Да, скобата разполага с вградени кабелни скоби отзад, за да насочи и скрие захранващите и аудио кабели на вашия саундбар спретнато.

Какво е максималното тегло, което тази скоба може да издържи?

TH-E874B има максимална товароносимост от 10 кг (22 фунта). Уверете се, че вашият саундбар не надвишава това тегло.

Мога ли да регулирам ъгъла на саундбара след монтажа?

Не, тази скоба е фиксирана и не предлага регулиране на наклон или завъртане. За ъглов монтаж обмислете друг модел.

Как да почистя скобата?

Избършете скобата с мека, суха кърпа. Избягвайте използването на абразивни почистващи препарати или разтворители, които биха могли да повредят покритието.

Съвместима ли е скобата със саундбарове, различни от JVC?

Въпреки че е проектирана за JVC, може да пасне и на други марки със същия VESA модел и ограничение на теглото. Измерете монтажните отвори на вашия саундбар, за да потвърдите.

Какъв е гаранционният период за TH-E874B?

JVC предлага 2-годишна ограничена гаранция срещу производствени дефекти. Запазете касовата бележка за гаранционни претенции.

Мога ли да закупя резервни винтове или части?

Да, резервни части като винтове и гумени подложки се предлагат чрез отдела за обслужване на клиенти на JVC. Свържете се с тях за информация за поръчка.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ TH-E874B JVC

• Благодарим Ви, че закупихте нашия продукт.
• Моля, прочетете изцяло това Ръководство за експлоатация, за да знаете как да работите правилно с апарата. След като прочетете Ръководството за експлоатация, го поставете на безопасно място за бъдещи справки.

ВАЖНИ УКАЗАНИЯ ЗА БЕЗОПАСНОСТ

POZOR

NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM. NEOTVÍREJTE.

POZOR: Z DÜVODU SNÍŽENÍ RIZIKA ÚRAZU ELEKTRICKÝM PROUDEM, NEODSTRAÑUJTE KRYT (ANI ZADNÍ KRYT). UVNITŘ NEJSOU ŽÁDNĚ SOUČÁSTI URČENĚ K SERVISU UŽIVATELEM. PŘENECHEJTE SERVIS KVALIFIKOVANÝM SERVISNÍM TECHNIKŮM.

Символът „Мълния в триъгълник“ предупреждава потребителя за „Опасно напрежение“ при неизолираните вътрешни части на апарата. То представлява риск от електрически удар за ползувателя.

Символът „Удивителен знак в триъгълник“ съобщава на потребителя, че съответната информация в Ръководството за експлоатация е важна за правилната работа и сервизното обслужване на апарата.

Безопасност

• Прочетете тези указания - Преди да ползвате апарата, прочетете всички указания за безопасност и работа с него.
• Запазете тези указания - Указанията за безопасност и работа с апарата трябва да се запазят за бъдещи справки.
• Внимание за всички предупреждения - Всички предупреждения върху апарата и в Ръководството за експлоатация трябва да се спазват.
• Следвайте всички указания - Всички указания за работа и ползване на апарата трябва да се спазват.
• Не ползвайте апарата близо до вода - Апаратът не трябва да се ползва близо до вода или влага - например във влажен сутерен, до плавателен басейн и др. подобни.
• Почиствайте само със суха кърпа.
• Не закривайте никой от вентилационните отвори. Монтирайте саундбара според указанията на производителя.
• Не инсталирайте саундбара близо до източници на топлина като радиатори, нагреватели, печки или други апарати (вкл. усилватели), които отделят топлина.
• Не пренебрегвайте предпазната функция на поляризирания или заземителния щепсел. Поляризираният щепсел е с два контактни щифта, от които единият е по-широк.

Заземителният щепсел има два контактни щифта и трети заземителен. По-широкият щифт или третият заземителен щифт са за безопасност. Ако щепселът от комплекта не пасва на вашия мрежов контакт, се свържете с ел.техник за замяна на контакта.

- Предпазвайте мрежовия кабел от настъпване, прищипване или пречупване, особено при щепсела, щекера, розетката и изходите им от апарата.

- Ползвайте само принадлежности, посочени от производителя.

свайте само с количка, стойка, триножник, скоба или масичка, предписани от производителя или продавани с комплекта. Когато ползвате количка или стелаж за преместване на апарата, внимавайте да не се нараните при евентуалното му прекатурване.

• Изключете саундбара от контакта при гръмотевична буря или ако не се ползва дълго време.
• Предоставяйте сервизното обслужване на квалифициран специалист. Сервизно обслужване е нужно при някаква повреда на саундбара - например повреда на мрежовия кабел или щепсела, напръскване с течност или падане на обект върху апарата, излагане на дъжд или влага, неправилна работа или изтърване на пода.
  • Този апарат е от Клас II за безопасност, тоест с двойна изолация. Той е конструиран така, че не се нуждае от предпазно заземяване на корпуса му.
• Апаратът не трябва да се излага на капеща или пръскаща течност. Върху саундбара не трябва да се поставят предмети, пълни с течност, напр. вази.
• Минималното пространство за добра вентилация около саундбара е 5 см.
• Вентилацията не трябва да се затруднява от закриване на отворите му от предмети като вестници, покривки, завеси и др. под.
  • Върху апарата не трябва да се поставят източници на открит пламък като запалени свещи.
• Батериите трябва да бъдат рециклирани или изхвърлени според държавните и местните разпоредби.
• Апаратът е предвиден за ползване при умерен климат.

Внимание

• Ползване на елементите за управление или настройки или извършване на процедури, различни от описаните тук, може да доведе до излагане на опасно лъчение или на друга опасност.
• За да се намали риска от пожар или електрически удар, не излагайте апарата на дъжд или влага. Апаратът не трябва да е изложен на капеща или пръскаща течност. Върху него не трябва да се поставят предмети пълни с течност, например вази.
• Щепсельт на мрежовия кабел се ползва за изключване на апарата от мрежата, затова винаги трябва да е лесно достъпен.
• Ако батерията бъде заменена с неподходяща, съществува опасност от експлозия.

Заменяйте само с батерия от същия или еквивалентен тип.

Предупреждение

• Батериите (отделни или в пакет) не трябва да се излагат на повишена топлина - от слънцето, огън и др. под.
• Преди ползване на системата, проверете дали работното й напрежение съвпада с напрежението на местната ел.мрежа.
• Не поставяйте апарата близо до силни магнитни полета.
• Не поставяйте този апарат върху усилвател или приемник.
• Ако твърд предмет или течност паднат върху апарата, го изключете от мрежата и го дайте за проверка от специалист, преди отново да го ползвате.
• Не почиствайте апарата с химически разтворители - това ще повреди декоративното му покритие. Ползвайте чиста, суха или леко навлажнена кърпа.
• Когато изключвате мрежовия кабел от контакта, винаги хвашайте щепсела; никога не дърпайте кабела.
• Промени или модификации на този апарат, които не са изрично одобрени от съответния орган, прекратяват правото на потребителя да работи с апарата.

- Паспортният етикет е залепен на дъното или задната част на апарата.

ВНИМАНИЕ при ползване на батерията

- За да се предотврати протичане на батериите, което може да доведе до телесни наранявания, повреда на имущество или на апарата:

• Поставете правилно всички батерии, ⊕ и ⊖ , както е маркирано на апарата.
  -Не смесвайте стари и нови батерии.
• Не смесвайте alkalни батерии със стандартни (въглеродно-цинкови) или с презареждаеми (Ni-Cd, Ni-MH и пр.).
  -Когато апаратът няма да се ползва дълго време, извадете батериите.

КАКВО ИМА В КАШОНА

Саундбар Съраунд високоговорители Безжичен субуфер

Кабел за съраунд високоговорител

Ръководство за експлоатация

БЕЛЕЖКА: Рисунките, илюстрациите и чертежите в това Ръководство са само за справка; доставените продукти може да са различни. Броят на мрежовите кабели и типът на щепсела може да са различни, според региона.

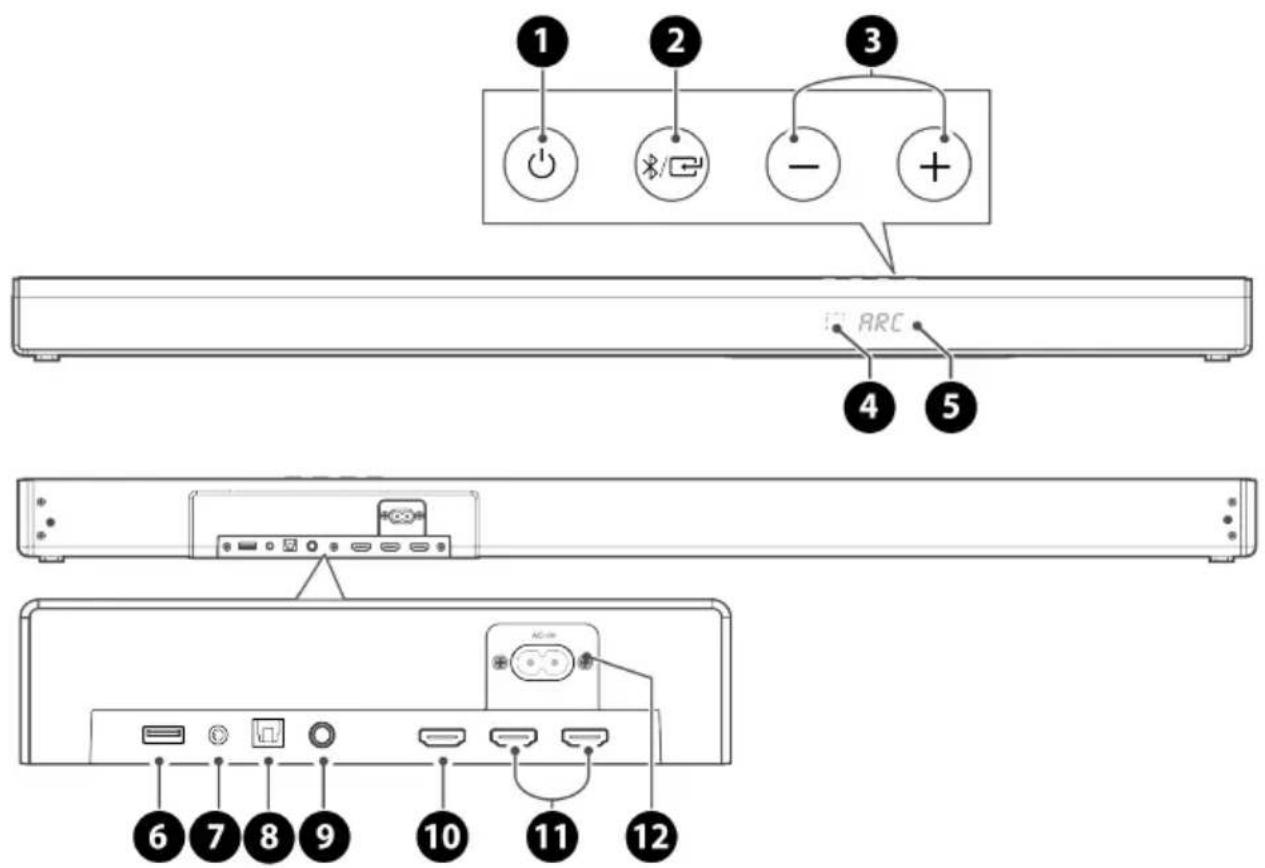

САУНДБАР

1. Бутон (ON/OFF) ВКЛ/ИЗКЛ

Превключва саундбара между режими ВКЛ (ОН) и ГОТОВНОСТ (Standby).

1. Бутон /*(SOURCE) ИЗТОЧНИК

Избира източника за възпроизвеждане на звук.

1. Бутони +/- (VOLUME) СИЛА НА ЗВУКА

Увеличаване/Намаляване силата на звука.

1. Сензор за дистанционното управление

Сензорът на саундбара приема сигнали от уреда за дистанционно управление.

1. Дисплей

Показва текущото състояние на саундбара.

1. Съединител USB

За включване на USB устройство със записана муника.

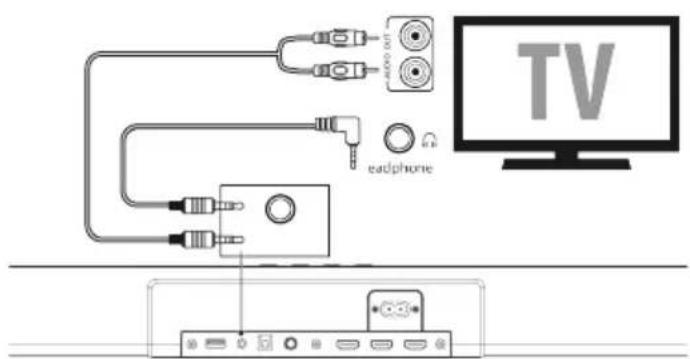

1. Съединител AUX (Допълнително устройство)

За свързване на допълнително външно аудио устройство.

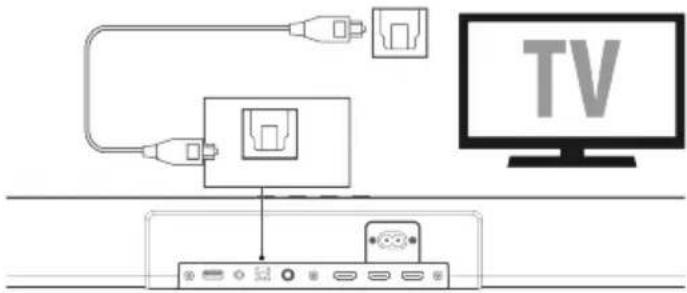

1. Съединител OPTICAL (Оптичен)

За свързване със съединителя OPTICAL OUT (Оптичен изход) на външно устройство.

1. Съединител COAXIAL (Коаксиален)

За свързване със съединителя COAXIAL OUT (Коаксиален изход) на външно устройство.

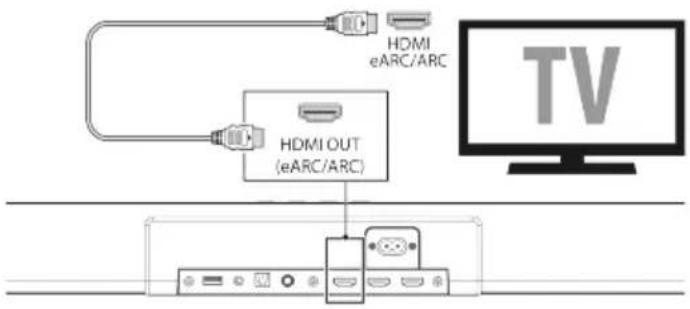

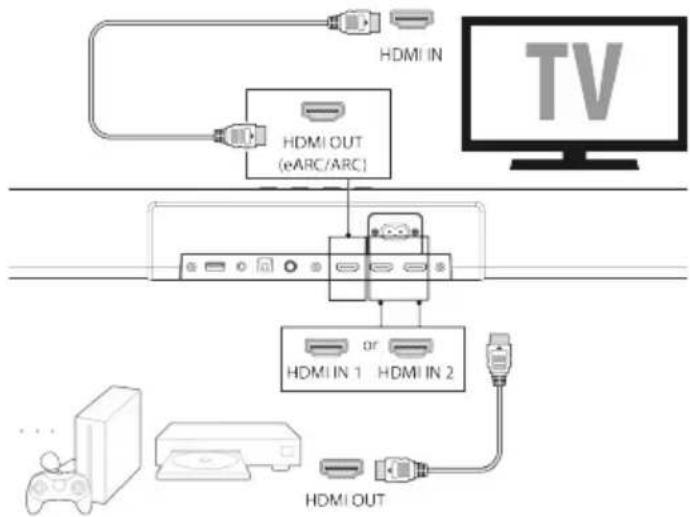

1. Съединител HDMI OUT (TV eARC/ARC)

Порт за свързване към телевизор. Портът поддържа функцията eARC/ARC HDMI, която позволява на саундбара да възпроизвежда аудио от свързания телевизор.

11. Съединители HDMI IN (1/2)

Два входни HDMI порта за свързване на HDMI устройства като DVD плеър, Blu-ray Disc™ плеър или конзола за игри. Забележете, че в даден момент може да се ползва само един HDMI вход.

12. Съединител АС\~ за мрежовия кабел

Съединител-щекер за включване на мрежовия кабел.

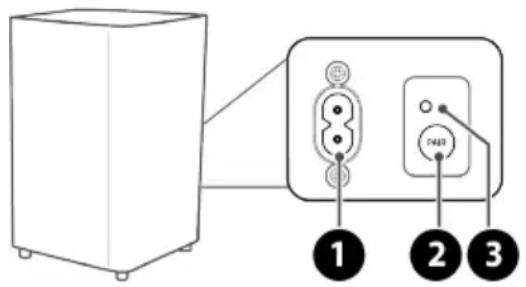

БЕЗЖИЧЕН СУБУФЕР

1. Съединител АС\~

За включване на мрежовия кабел на субуфера.

2. Бутон PAIR

При натискане се активира функцията PAIR (Сдвояване) за връзка между саундбара и субуфера.

3. Индикатор PAIR

Светодиодът престава да мига когато субуферът се сдвои (осъществи връзка) със саундбара.

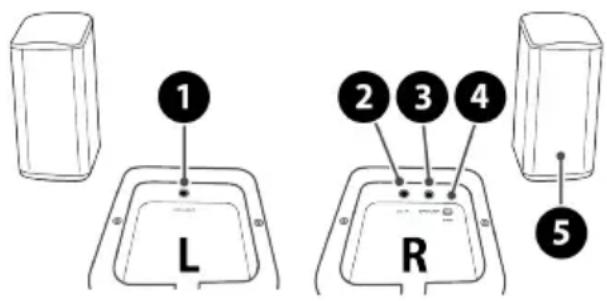

1. ЛЯВ ВИСОКОГОВОРИТЕЛ (L) - съединител

2. DC\~ Съединител

Свързване с адаптера.

3. ДЕСЕН ВИСОКОГОВОРИТЕЛ (R) - съединител

4. Бутон PAIR

Натиснете, за да активирате функцията за сдвояване между саундбара и високоговорителите.

Индикаторът престава да мига при успешно сдвояване на високоговорителите със саундбара.

Дистанционното управление позволява работа със саундбара от разстояние.

• Даже ако дистанционното управление е в работния си обхват 6 m, е възможно желаната операция да не се изпълни, ако между саундбара и уреда за дистанционно управление има някакви препятствия.
• Ако дистанционното управление се ползва до устройства, които генерират инфрачервени лъчи или ако близо до саундбара се ползват други дистанционни с инфрачервени лъчи, саундбарът може да реагира неправилно. Или обратно, съседните устройства може да реагират неправилно.

Замяна на батерията на дистанционното управление

• Натиснете и плъзнете капачето на гърба, за да отворите отсека за батерии.
• Поставете две батерии с размер AAA (в комплекта). Уверете се, че полюсите на батериите, отбелязани с инсъвпадат с маркировката и , нанесена в отсека за батерии.
• Затворете капака на отсека за батерии.

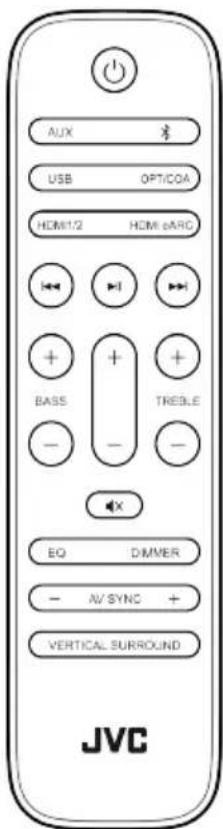

(ВКЛ/ИЗКЛ)	Превключва саундбара между режими ВКЛ (ON) и ГОТОВНОСТ (Standby).
§	Изберете режим Блутут.
AUX	Изберете режим AUX (Външни у-ва).
USB	Изберете режим USB.
HDMI eARC	Изберете режим HDMI ARC.
OPT / COA	Изберете режим OPTCIAL (Оптичен) /COAXIAL (Коаксиален).
HDMI 1/2 Изберете режим HDMI 1 / HDMI 2.
◀◀/▶◀	Прескачане до предишната/следващата пътечка.
▶◀	Възпроизвеждане/Пауза/Възобновяване.
TREBLE +/- Настройка на високите тонове.
BASS +/- Настройка на ниските тонове.
+/- Увеличаване/Намаляване силата на звука.
◀× (MUTE) Изключва звука или го възстановява.
EQ	Избор на желания ефект на икуализъра (тоналния коректор) (EQ).
DIMMER Настройка на яркостта на дисплея.
AV SYNC+/- Настройка на Audio Delay (Закъснение на звука)
VERTICAL SURROUND	Включва или изключва функцията SURROUND (Пространствен звук).

БЕЛЕЖКА: Натиснете и задръжте бутон ▶ на да активирате функцията за сдвояване в режим Bluetooth или да я прекратите за текущо сдвоено Bluetooth устройство.

Предупреждения относно батериите

• Внимавайте да поставите батериите с правилно ориентирани положителен ⊕ и отрицателен полюси.
• Ползвайте батерии от еднакъв тип. Никога не поставяйте заедно батерии от различен тип.
• Могат да се ползват презареждаеми или незареждаеми батерии. Съобразете се с указанията на техните етикети.
  • Пазете ноктите си при изваждане на капака и самите батерии.
• Не изпускайте дистанционното управление.
• Не допускайте нещо да удари дистанционното управление.
• Не пръскайте вода или друга течност върху дистанционното управление.
• Не поставяйте дистанционното управление върху влажен обект.
• Не излагайте дистанционното управление на пряка слънчева светлина или до източници на повишена топлина.

• Когато уредът за дистанционно управление няма да се ползва дълго време, извадете батериите от него, тъй като те могат да протекат и да предизвикат телесно нараняване и/или повреда на имущество и/или пожар.

• Не ползвайте батерии, различни от посочените.

• Не смесвайте нови батерии със стари.
• Никога не презареждайте батерии, освен ако на тях е написано, че са презареждаеми.

ПОСТАВЯНЕ И МОНТИРАНЕ

Поставяне

• Опция А - Ако телевизорът е поставен на маса, можете да поставите саундбара върху масата под него, центрирано спрямо екрана.
• Опция В Ако телевизорът е закрепен за стената, можете да монтирате саундбара също на стената, непосредствено под екрана.

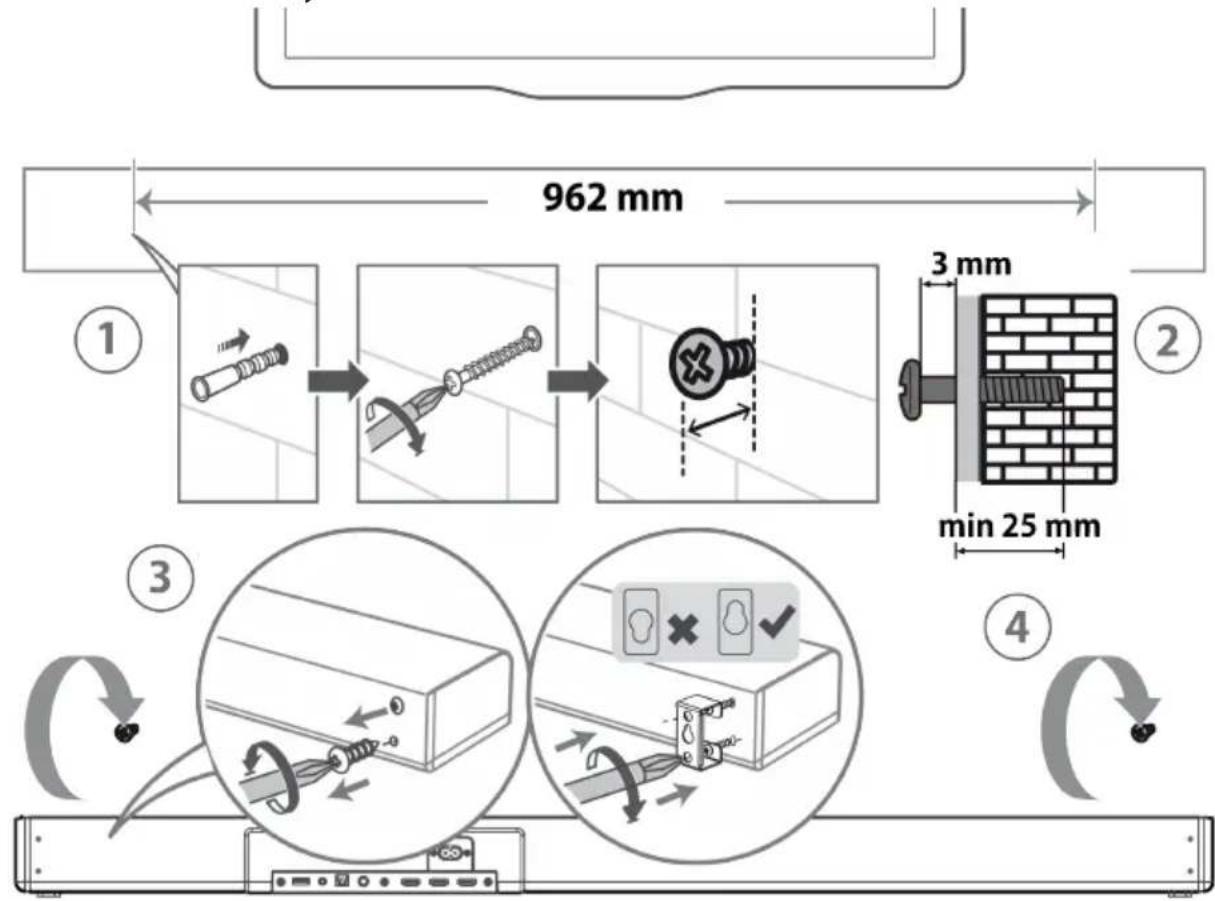

Монтаж на саундбара на стена (ако се ползва Опция В)

1. Пробийте в стената 2 паралелни отвора (∅ 5 – 8 mm всеки, според типа на стената). Разстоянието между отворите трябва да е 962 mm.
2. Втъкнете плътно във всеки отвор по 1 фишер. Оставете 3 mm разстояние между стената и главата на винта.
3. Развийте винтовете на гърба на саундбара. Монтирайте носещите стенни скоби към гърба на саундбара като внимавате по-малката изрязана част на монтажния отвор за стената да сочи нагоре.
4. Ориентирайте отворите на саундбара спрямо главите на монтажните винтове и го плъзнете на мястото му.

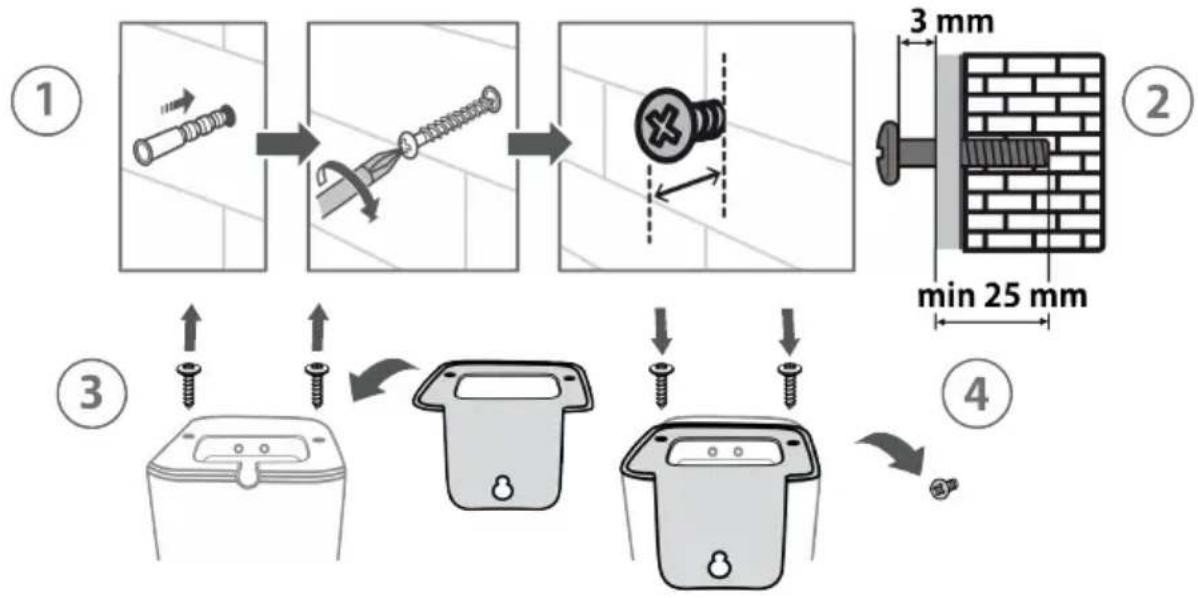

Монтаж на съраунд високоговорителите на стена

БЕЛЕЖКА: Преди да инсталирате комплекта за стенен монтаж, свържете двата високоговорители с кабела за тях и включете захранващия адаптер.

1. Пробийте в стената 2 паралелни отвора (∅ 5 – 8 mm всеки, според типа на стената).
2. Втъкнете плътно във всеки отвор по 1 фишер. Оставете 3 mm разстояние между стената и главата на винта.
3. Премахнете винтовете отдолу на високоговорителите. Монтирайте скобите за стенен монтаж на високоговорителите.
4. Окачете всеки от съраунд високоговорителите на съответния винт.

• За да се предотврати нараняване, саундбарът трябва да е здраво закрепен за пода/стената според указанията за монтаж.
• Препоръчителна височина за монтаж на стена: ≤ 1,5 метра.
• Монтирането трябва да се изпълни само от квалифициран специалист. Неправилното монтиране може да доведе до тежки телесни наранявания и повреди на имущество. (Ако възнамерявате да монтирате саундбара сами, проверете дали на предвиденото място в стената няма зазидани проводници или тръби.) Отговорност на монтажника е да се увери, че стената може да издържи общата тежест на саундбара и носещите скоби.
• За монтажа са нужни допълнителни инструменти (невключени в комплекта).
• Не пренатягайте винтовете.
• Запазете това Ръководство за експлоатация за бъдещи справки.
• Ползвайте електронен детектор, за да проверите стената преди да пробиете дупки в нея и да монтирате скобите.

ОБЩИ ДЕЙСТВИЯ

Риск от повреда на апарата! Уверете се, че напрежението на мрежовия контакт съответства на работното напрежение на саундбара, посочено на гърба или дъното му.

Преди да включите мрежовия кабел се уверете, че сте изпълнили всички останали връзки.

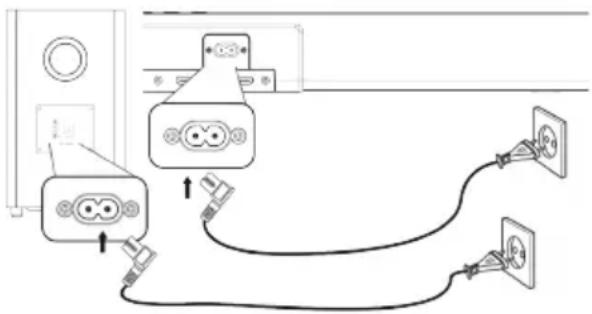

Включете мрежовия кабел към съединителя АС\~на саундбара и след това към мрежовия контакт.

Субуфер

Включете мрежовия кабел към съединителя АС\~на субуфера и след това към мрежовия контакт.

БЕЛЕЖКА: Ако липсва захранване, проверете дали щепселът и щекерът на мрежовия кабел са напълно вмъкнати и че захранването е включено.

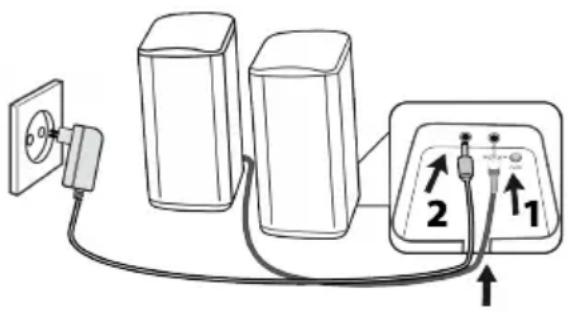

Съраунд високоговорители

• Свържете двата високоговорителя с 2,5 mm кабел за високоговорителите.
• Включете първо захранващия адаптер към съединителното гнездо DC IN отдолу на високоговорителя и след това - към мрежовия контакт.

БЕЛЕЖКА: Докато високоговорителите са поставени легнали върху маса, прекарайте мрежовия кабел и кабела за съраунд високоговорителите през улея.

Автоматично сдвояване

Субуферът/съраунд високоговорителите се сдвояват автоматично със саундбара, когато той е включен. Индикаторът за сдвояване PAIR на субуфера/съраунд високоговорителите ще свети постоянно. Определете състоянието според индикатора за сдвояване PAIR:

• Бързо мигане > Режим на сдвояване
- Постоянно светене > Свързан / Сдвояването е успешно
• Бавно мигане > Свързването / Сдвояването е неуспешно

БЕЛЕЖКА: Не натискайте бутона PAIR на субуфера/съраунд високоговорителите, освен при ръчно сдвояване. Ако саундбарът не е свързан със субуфера/съраунд високоговорителите и е в режим On (Включен), индикаторът за сдвояване PAIR на субуфера/съраунд високоговорителите ще мига бавно. Ако автоматичното сдвояване не се получи, направете ръчно сдвояване на саундбара със субуфера/съраунд високоговорителите.

Ръчно сдвояване

1. Натиснете бутона на саундбара или на дистанционното, за да включите саундбара.

2. Натиснете и задръжте за няколко секунди бутона PAIR на субуфера/съраунд високоговорителите. Субуферът/съраунд високоговорителите ще влязат в режим на сдвояване и индикаторът за сдвояване PAIR ще мига бързо.

3. Натиснете и задръжте бутона (MUTE) на дистанционното управление докато дисплеят покаже PAIR.

4. Саундбарът влиза в състояние на сдвояване. Когато сдвояването е успешно, индикаторът за сдвояване PAIR на субуфера/съраунд високоговорителите свети постоянно.
5. Ако индикаторът за сдвояване мига бавно, безжичната връзка е неуспешна. Откачете кабела на субуфера/съраунд високоговорителите и след това свържете отново главния кабел след 4 минути. Повторете стъпки 1 \~ 4.

БЕЛЕЖКА: Ако безжичната връзка отново е неуспешна, проверете за конфликт или силна интерференция (например от електронно устройство) в близост до апарата. Отстранете тези конфликти или силни интерференции и повторете горната процедура. Субуфер/съраунд високоговорителите трябва да са не по-далеч от 6 метра от саундбара при открито пространство между тях.

ГОТОВНОСТ/ВКЛЮЧЕН

Когато за първи път включите саундбара към мрежовия контакт, той ще влезе в режим Готовност.

• Натиснете бутона на саундбара или на дистанционното управление, за да превключите саундбара в състояние Включен - ON.
• Натиснете бутона ошново, за да превключите саундбара в състояние ГОТОВНОСТ - Standby.
• Ако искате да изключите саундбара напълно от мрежовото захранване, извадете щепсела от контакта.

Автоматично изключване на захранването

Саундбарът автоматично преминава в режим Готовност (Standby) след около 15 минути, ако телевизорът или външното устройство бъдат изключени от ел.мрежа, изключени с бутона за захранване или силата на звука е почти нулева.

- Когато саундбарът не се ползва, го изключете напълно, за да пестите ел.енергия.

ИЗБОР НА РЕЖИМ

Натиснете бутона * / 📄 (Източник) на саундбара или някой от бутоните AUX, * , OPT/COA, HDMI 1/2, HDMI eARC и USB на дистанционното управление, за да изберете желания режим. Избраният режим се показва на дисплея.

НАСТРОЙКА НА НИСКИТЕ ИЛИ ВИСОКИ ТОНОВЕ (BASS/TREBLE)

Натиснете съответния бутон BASS +/- на дистанционното, за да коригирате нивото на басите. Натиснете съответния бутон TREBLE +/- , за да коригирате нивото на високите тонове.

Натиснете бутона VERTICAL/SURROUND (Вертикален/Пространствен) на дистанционното управление, за да включите Пространствения звук. Натиснете този бутон отново, за да изключите Пространствения звук.

Състояние на съраунд високоговорителите

Аудио сигнал	EQ(тонкоректор)	VERTICAL/SURROUND
		ВКЛ ИЗКЛ
Двуканален	MUSIC / VOICE	√	×
	MOVIE / SPORT	√	√
Многоканален	Всички режими	√	√

Звукът се разпространява едновременно от саундбара, субуфера и съраунд високоговорителите.
✗ Звукът се разпространява само от саундбара и субуфера.

Натиснете няколкократно бутона EQ на дистанционното, за да изберете желания EQ ефект (MOVIE - Филм / VOICE - Глас / MUSIC - Музика / SPORT - Спорт).

НАСТРОЙКА НА СИЛАТА НА ЗВУКА

Натиснете съответния бутон +/- (Сила на звука) на саундбара или на дистанционното, за да настроите силата на звука. Ако искате да изключите звука, натиснете бутона 🚗Изключване на звука) на дистанционното управление. Натиснете бутона 🚗Изключване на звука) отново или някой от бутоните +/- (Сила на звука) на саундбара или дистанционното, за да възстановите нормалния звук.

НАСТРОЙКА НА ЯРКОСТТА

Натиснете няколкократно бутона DIMMER надистанционното, за да изберете нивото на яркост.

Синхронизира изображението и звука, ако те не са синхронизирани, като забавя звука така, че да съвпада с изображението. Натиснете бутоните AV SYNC+/- на дистанционното управление, за да синхронизирате изображението и звука.

ЗАБЕЛЕЖКА: Настройка на (необходимото) закъснение за звука е възможна само за цифров звук (HDMI / OPTICAL / COAXIAL). В режими AUX / BT / USB, функцията AV SYNC не се поддържа.

ВРЪЗКИ

HDMI ВРЪЗКА

Някои телевизори от клас 4K HDR изискват HDMI вход или настройки на картината, за да приемат HDR съдържание. За подробности по HDR дисплеите, вижте Ръководството за експлоатация на ваши телевизор.

eARC / ARC (Подобрен реверсивен аудио канал)

Функцията eARC / ARC (Подобрен реверсивен аудио канал) ви позволява да изпращате аудио сигнал от вашия съвместим с ARC телевизор до саундбара чрез единична HDMI връзка. За да се възползвате от функцията ARC се уверете, че вашият телевизор е съвместим с HDMI-CEC и ARC и е настроен съответстващо. Когато е правилно настроен, можете да ползвате дистанционното управление на вашия телевизор, за да настройвате или изключвате звука на саундбара.

Свържете кабела HDMI от съединителя HDMI OUT (TV eARC/ARC) със съединителя HDMI (ARC) на вашия съвместим с ARC телевизор.

БЕЛЕЖКА: Вашият телевизор трябва да поддържа функцията HDMI-CEC и ARC. HDMI-CEC и ARC трябва да са включени (On). Методът за активиране на HDMI-CEC и ARC може да варира според телевизора. За подробности по функцията ARC вижте съответното Ръководство. ARC работи само с устройства, които са HDMI ARC-съвместими и с кабел HDMI 1.4 (и по-нови).

Стандартна HDMI връзка

Ако вашият телевизор не е съвместим с HDMI ARC, свържете саундбара към телевизора чрез стандартна HDMI връзка.

Ползвайте HDMI кабел, за да свържете съединителя HDMI OUT (TV eARC/ARC) на саундбара към съединителя HDMI IN на телевизора.

Ползвайте HDMI кабел, за да свържете съединителя HDMI IN (1 или 2) на саундбара към външно устройство (напр. игрова конзола, DVD плеър или Blu-ray).

ПОЛЗВАНЕ НА СЪЕДИНИТЕЛЯ OPTICAL

Свържете кабела OPTICAL към съединителя OPTICAL OUT на телевизора и съединителя OPTICAL на саундбара.

Можете да ползвате и кабел COAXIAL, за да свържете съединителя COAXIAL OUT на телевизора и съединителя COAXIAL на саундбара.

ПОЛЗВАНЕ НА СЪЕДИНИТЕЛЯ AUX

Ползвайте аудио кабел от тип 3,5 mm / 3,5 mm, за да свържете съединителя за слушалки на телевизора или на външно аудио устройство към съединителя AUX на саундбара. Ползвайте аудио кабел от тип RCA / 3,5 mm, за да свържете изходните аудио съединители на телевизора към съединителя AUXна саундбара.

РАБОТА С AUX / OPTICAL / COAXIAL / HDMI

1. Уверете се, че саундбарът е свързан към телевизора или към аудио устройство.

2. Натиснете няколкократно бутона * / ☐ (Източник) на саундбара или натиснете бутонаAUX, OPT/COA, HDMI 1/2, HDMI eARC на дистанционното управление, за да изберете желания режим. Избраният режим се показва на дисплея.

3. Натиснете бутона +/- (Сила на звука), за да установите желаната сила на звука.

БЕЛЕЖКА: Възможно е саундбарът да не декодира всички аудио формати от източника. В този случай, саундбарът ще потисне звука. Това НЕ е дефект. Уверете се, че аудио настройката на входния източник (напр. телевизор, игрова конзола, DVD плеър и др.) е зададена като PCM или Dolby Digital (Вижте Ръководството на входния източник за аудио настройките му) с входHDMI 1 / HDMI 2 / HDMI ARC / OPTICAL / COAXIAL. При избор на различен аудио формат, саундбарът ще показва на дисплея следното:

PCM Audio - PCM AUDIO Dolby Digital, Dolby TrueHD, Dolby Digital Plus - DOLBY AUDIO Dolby Atmos - Dolby TrueHD, Dolby Atmos - Dolby Digital Plus - DOLBY ATMOS

РАБОТА С BLUETOOTH®

Сдвояване на саундбара с Bluetooth® устройство за слушане на муника.

Първоначално сдвояване

1. Натиснете няколкократно бутона * / 📄 (Източник) на саундбара или натиснете бутона * на дистанционното управление, за да изберете режима Bluetooth®. Дисплеят ще показва NO 3T (Няма Bluetooth връзка).
2. Активирайте вашето Bluetooth® устройство и изберете режим на търсене (search).
3. В списъка с устройства за сдвояване изберете "TH-E874B". След звуковото съобщение, системата е успешно свързана и дисплеят му ще покаже ⅢT.

Сдвояване на ново устройство

1. Ако искате да свържете ваши саундбар с друго Блутуут устройство, натиснете и задръжте бутона на дистанционното устройство, за да прекратите връзката с текущо свързаното Блутуут устройство.
2. Изпълнете стъпки 2-3 от „Първоначално сдвояване“ (по-горе), за да сдвоите новото Bluetooth® устройство.

Слушане на муника от Bluetooth® устройство

Ако вашето Bluetooth® устройство поддържа A2DP, можете да слушате муника с него.

Ако вашето Bluetooth® устройство поддържа AVRCP, ползвайте дистанционното за управление на възпроизвеждането.

• За да увеличите/намалите силата на звука, натиснете бутона +/- (Сила на звука).
• За Пауза/Възобновяване, натиснете бутона ▶II .
• За да прескочите до пътечка, натиснете бутона ◀◀ / ▶▶.

За да прекратите функцията Bluetooth ^® , можете да:

• Превключите на друг източник в саундбара;
• Деактивирате функцията на вашето Bluetooth® устройство.

БЕЛЕЖКА: Работният обхват между саундбара и устройството е около 8 метра. Преди да свържете Bluetooth® устройство към саундбара, се уверете, че познавате възможностите на устройството. Съвместимостта с всички Bluetooth® устройства не е гарантирана. Всяко препятствие между устройството и саундбара може да намали работния обхват. Дръже този плеър далеч от други електронни устройства, които могат да предизвикат интерференция. Плеърът може да прекрати връзката, ако устройството се премести извън работния обхват.

РАБОТА С USB

При свързване на устройство с USB памет (напр. USB флаш-памет) към саундбара, можете да слушате записаната в него муника.

1. Натиснете съответния бутон ✝ / 📄 (Източник) на саундбара или бутона USB на дистанционното, за да изберете режим USB.
2. Натиснете бутона ,за Пауза/Възобновяване на възпроизвеждането.
3. За да прескочите до пътечка, натиснете бутона ◀◀ / ▶▶.

БЕЛЕЖКА: Плебърът поддържа в режим USB само музикалния формат MP3. Саундбарът може да поддържа USB устройства с до 32 GB памет. Саундбарът може да не е съвместим с всички USB устройства - това не е признак за дефект в апарата.

DOLBY ATMOS®

Dolby Atmos® ви дава усещане за потопяване в пространствена звукова среда с цялото богатство, чистота и мощ на Долби звука. За повече информация посетете dolby.com/technologies/dolby-atmos

Ползване на Dolby Atmos®

• Функцията Dolby Atmos® е достъпна само в режим HDMI. За подробности по тази връзка, вижте "HDMI връзка".
• За да ползвате Dolby Atmos® в режим HDMI1, HDMI2 и HDMI ARC/eARC, вашият телевизор трябва да поддържа Dolby Atmos®.
• Уверете се, че е избрана опция "No Encoding" за битстрийма в аудио изхода на свързаното външно устройство (напр. Blu-ray, DVD плеър, телевизор и пр.)

БЕЛЕЖКА: Пълно възприятие на Dolby Atmos е възможно само когато саундбарът е свързан към източника с кабел HDMI 2.0. Саундбарът ще работи и когато е свързан с други средства (като кабел Digital Optical), но те не могат да поддържат всички Dolby функции. С оглед на това, препоръчваме свързване чрез HDMI, за да се осигури пълна поддръжка на Dolby.

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

За да запазите гаранцията, не се опитвайте да ремонтирате системата сами. Ако възникнат проблеми при ползване на този апарат, проверете следното, преди да потърсите сервис.

Проблем Решение

Няма захранване	Уверете се, че мрежовият кабел на апарата е правилно включен.Уверете се, че мрежовият контакт е под напрежение.Натиснете бутона ,за да включите саундбара.
Дистанционното управление не работи	Преди да натиснете бутон за възпроизвеждане, изберете правилния източник.Намалете отстоянието на дистанционното управление от саундбара.Поставете батериите с правилна полярност ✅ както е показано.Заменете батериите.Насочете дистанционното управление точно срещу сензора на саундбара.

Проблем Решение

Няма звук	Уверете се, че саундбарът не е с изключен звук. Натиснете бутона за изключванеили за сила на звука +/-, за да възстановите звука.Натиснете бутонасаундбара или на дистанционното управление, за да преминете в режим на Готовност. След това отново натиснете бутоназа да включите захранването на саундбара.Отключете щепселите на саундбара и на събуфера от мрежовите контакти, след което ги включете отново. Включете саундбара.Уверете се, че аудио настройката на входния източник (напр. телевизор, игрова конзола, DVD плеър и др.) е зададена като PCM при ползване на цифрова връзка (напр. HDMI, OPTICAL, COAXIAL).Събуферът е извън обхват, преместете го по-близо до саундбара. Уверете се, че събуферът е не по-далеч от 5 метра от саундбара (колкото е по-близо, толкова по-добре).Саундбарът може да е загубил връзка със събуфера. Възстановете сдвояването на устройствата като следвате стъпките на секция „Сдвояване със събуфера“.Възможно е саундбарът да не декодира всички аудио формати от източника. В този случай, саундбарът ще потисне звука. Това HE е дефект.
Телевизорът има проблем на екрана при гледане на HDR съдържание от HDMI източник	Някои телевизори от клас 4К HDR изискват HDMI вход или настройки на картината, за да приемат HDR съдържание. За подробности по HDR дисплеите, вижте Ръководството за експлоатация на вашия телевизор.
Не мога да намеря Bluetooth името на този апарат на моето Bluetooth устройство за Bluetooth сдвояване	Уверете се, че функцията Bluetooth® e активирана на Bluetooth® устройството.Повторете сдвояването на саундбара с Bluetooth® устройството.Саундбарът има функция Bluetooth®, която може да приема сигнал в обхват 8 метра. Поддържайте отстояние до 8 метра между саундбара и Bluetooth® устройството.
Саундбарът се изключва	Когато сигналът на входа за външен източник на саундбара е твърде слаб, саундбарът ще се изключи автоматично след 15 минути. Увеличете силата на звука от външното устройство.
Не мога да постигна превъзходните Dolby Atmos® ефекти	За не-HDMI връзки (ползване на USB, Bluetooth, OPTICAL или AUDIO IN), се генерират пространствени (Surround) ефекти с ограничена височина. Вижте секцията за Dolby Atmos® - как да се постигнат най-добри ефекти Dolby Atmos®.

СПЕЦИФИКАЦИИ

Саундбар

Мрежово захранване 100–240 V~; 50/60 Hz
Консумирана мощност	51 W< 0,5 W (Готовност)
USB	5 V / 500 mAHi-Speed (високоскоростен) USB (2.0)/FAT32/FAT1632G (макс.) Поддържан файлов формат MP3
Размери (ШхВхД) 1000 x 67 x 105 mm
Нетно тегло 3,6 kg
Чувствителност на аудио входа 700 mV
Честотен диапазон 120 Hz – 20 KHz

Мрежово захранване 100–240 V~; 50/60 Hz
Консумирана мощност	30 W< 0,5 W (Готовност)
Размери (ШхВхД) 240 x 420 x 240 mm
Нетно тегло 5,2 kg
Честотен диапазон 40 Hz – 120 Hz

Съраунд високоговорител

Модел на адаптора	KA3601A-2401500DE
Вход	100-240V~ 50/60Hz, 1,0A (Max)
Изход	24V / 1,5A
Размери (ШхВхД) 71 x 150 x 108 mm
Нетно тегло 1,0 kg (2 x 0,5 kg)
Честотен диапазон 120 Hz - 20 kHz
Импеданс 2 x 8 Ω

Усилвател (Ефективна изходна мощност)

Саундбар 2 x 60 W + 2 x 40 W + 60 W

Субуфер 180 W

Съраунд високоговорител 2 x 40 W

Уред за дистанционно управление

Разстояние/Ъгъл 6 m (19,7 фута) / 30°

• Преди почистване се уверете, че устройството е напълно изключено от стенния контакт.
• Никога не ползвайте силно действащи разтворители за почистване на апарата, тъй като те могат да повредят повърхността му. Суха и мека кърпа е подходящо средство за почистване, но ако апаратът е твърде замърсен, може да бъде изтрит с леко навлажнена кърпа. Уверете се, че след почистване апаратът е напълно изсушен.

Когато е нужно да изпратите апарата някъде, ползвайте оригиналната му опаковка.

За тази цел запазете опаковката.

Изхвърляне на стари електрически и електронни уреди (Приложимо в Европейския съюз и други европейски страни с разделно събиране на отпадъците)

Този символ върху продукта или опаковката му показва, че продуктът не трябва да се счита за домашен отпадък. Той трябва да бъде предаден в подходящ пункт за рециклиране на електрическо и електронно оборудване. Когато изхвърлите този продукт екологично правилно, ще помогнете за предотвратяване на потенциално негативните последствия за околната среда и човешкото здраве, които биха били

причинени при неправилно изхвърляне на продукта. Рециклирането на материалите ще помогне за запазване на природните ресурси. За по-подобна информация по рециклирането на този продукт, можете да се свържете със съответната служба на общината или службата по чистотата на града или магазина, от който сте закупили продукта.

Информация за продукта и сервизната мрежа може да бъде намерена на Интернет адрес www.JVCAUDIO.bg

С настоящето, ETA a.s. декларира, че радиоустройството тип TH-E874B съответства на Директива на EC 2014/53/EU. Пълният текст на Декларацията за съответствие с директивите наа EC е достъпен на следния Интернет адрес: www.JVCAUDIO.cz/doc
