TH-E874B - Accessoire pour barre de son JVC - Bezplatný návod k obsluze

Typ produktu	Nástěnný držák na soundbar
Značka	JVC
Model	TH-E874B
Kompatibilní soundbary	Soundbary JVC se standardními montážními otvory VESA
Materiál	Ocel s antikorozní úpravou
Barva	Černá
Typ montáže	Nástěnná montáž
Maximální nosnost	10 kg (22 lbs)
Rozměry (Š x V x H)	800 x 45 x 120 mm (31.5 x 1.8 x 4.7 in)
Hmotnost (netto)	1.5 kg (3.3 lbs)
Kompatibilita VESA	200 x 100 mm, 300 x 200 mm (univerzální)
Součástí balení	Kotvy do zdi, šrouby, gumové podložky, vodováha
Instalace	Snadná montáž svépomocí s přiloženým manuálem a šablonou
Bezpečnostní prvky	Bezpečnostní západka, konstrukce proti naklonění
Údržba	Otřete suchým hadříkem; nepoužívejte abrazivní čisticí prostředky
Záruka	2letá omezená záruka výrobce
Dostupnost náhradních dílů	Šrouby a podložky k dispozici prostřednictvím podpory JVC
Země původu	Čína

Často kladené otázky - TH-E874B JVC

S jakými soundbary je JVC TH-E874B kompatibilní?

TH-E874B je navržen pro soundbary JVC se standardními vzory montáže VESA, obvykle 200x100 mm nebo 300x200 mm. Před nákupem vždy ověřte rozteč montážních otvorů vašeho soundbaru.

Jaké nástroje jsou potřebné k instalaci?

Budete potřebovat vrtačku, šroubovák (křížový), vodováhu (součástí balení) a hledač trámů pro montáž do sádrokartonu. Držák je dodáván se všemi potřebnými kotvami a šrouby.

Mohu tento držák namontovat na betonovou zeď?

Ano, ale musíte použít betonové kotvy (součástí balení). Dodané šrouby jsou určeny pro dřevěné trámy; pro beton vyvrtejte předvrtávací otvory a použijte přiložené kotvy do zdiva.

Umožňuje držák správu kabelů?

Ano, držák má na zadní straně vestavěné úchytky na kabely pro úhledné vedení a skrytí napájecích a audio kabelů soundbaru.

Jaká je maximální hmotnost, kterou tento držák unese?

TH-E874B má maximální nosnost 10 kg (22 lbs). Ujistěte se, že váš soundbar tuto hmotnost nepřesahuje.

Mohu po montáži nastavit úhel soundbaru?

Ne, tento držák je pevný a neumožňuje nastavení sklonu ani otočení. Pro úhlovou montáž zvažte jiný model.

Jak mám držák čistit?

Otřete držák měkkým suchým hadříkem. Vyhněte se použití abrazivních čisticích prostředků nebo rozpouštědel, která by mohla poškodit povrch.

Je držák kompatibilní s jinými soundbary než JVC?

Ačkoli je navržen pro JVC, může vyhovovat i jiným značkám se stejným vzorem VESA a hmotnostním limitem. Změřte montážní otvory vašeho soundbaru pro potvrzení.

Jaká je záruční doba pro TH-E874B?

Společnost JVC poskytuje 2letou omezenou záruku na výrobní vady. Uchovejte si účtenku pro uplatnění záruky.

Mohu zakoupit náhradní šrouby nebo díly?

Ano, náhradní díly jako šrouby a gumové podložky jsou k dispozici prostřednictvím zákaznické podpory JVC. Kontaktujte je pro informace o objednání.

NÁVOD K OBSLUZE TH-E874B JVC

- Děkujeme vám za zakoupení tohoto výrobku.

- Přečtěte si prosím tento návod k použití, abyste věděli, jak správně tento přístroj ovládat. Po přečtení návodu k použití jej uložte na bezpečné místo k možnému pozdějšímu využití.

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

POZOR

NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM. NEOTVÍREJTE.

POZOR: Z DÚVODU SNÍŽENÍ RIZIKA ÚRAZU ELEKTRICKÝM

PROUDEM, NEODSTRAÑUJTE KRYT (ANI ZADNÍ KRYT).

UVNITŘ NEJSOU ŽÁDNĚ SOUČÁSTI URČENĚ K SERVISU UŽIVATELEM.

PŘENECHEJTE SERVIS KVALIFIKOVANÝM SERVISNÍM TECHNIKŮM.

Symbol blesku se šipkou v rovnostranném trojúhelníku má upozornit uživatele na přítomnost neizolovaného „nebezpečného napětí“ pod krytem výrobku, které může být dostatečně velké na to, aby představovalo riziko úrazu elektrickým proudem.

Vykřičník v rovnostranném trojúhelníku má upozornit uživatele na přítomnost důležitých provozních a údržbových (servisních) pokynů v dokumentaci přiložené ke spotřebiči.

Bezpečnost

• Přečtěte si tento návod – Před uvedením tohoto výrobku do provozu si přečtěte všechny bezpečnostní a provozní pokyny.
• Návod uschovejte – Bezpečnostní a provozní pokyny by měly být uschovány pro budoucí použití.
• Dbejte všech varování – Je třeba dodržovat všechna varování na spotřebiči a v návodu k použití.
• Dodržujte všechny pokyny – Dodržujte všechny pokyny k obsluze a použití.
• Nepoužívejte zařízení v blízkosti vody – Zařízení by nemělo být používáno v blízkosti vody ani na vlhkých místech – například ve vlhkém sklepě, v blízkosti bazénu a podobně.
• Zařízení čistěte pouze suchým hadříkem.
• Neblokujte ventilační otvory. Instalujte zařízení v souladu s pokyny výrobce.
• Neinstalujte zařízení v blízkosti zdrojů tepla, jako jsou radiátory, tepelné výměníky, kamna nebo jiná zařízení (včetně zesilovačů), která produkují teplo.
• Nesnažte se obejít bezpečnostní funkci polarizované nebo zemnící zástrčky. Polarizovaná zástrčka má dva hroty, přičemž jeden je širší než druhý. Zemnící zástrčka má dva hroty a třetí zemnící kolík. Široký hrot nebo třetí kolík slouží pro vaši bezpečnost. Pokud se dodaná zástrčka nehodí do vaší zásuvky, poradťe se s elektrikářem o výměně zastaralé zásuvky.
• Chraňte napájecí kabel, aby se po něm nešlapalo nebo aby nedošlo k jeho přiskřípnutí, zejména v blízkosti zástrčky, zásuvky a v místě, kde vychází z přístroje.
• Používejte zařízení pouze doplňky/příslušenství specifikované výrobcem.
• Výrožívejte zařízení jen s vozíkem, stojanem, stativem, držákem nebo stolkem určeným výrobcem nebo prodávaným se zařízením. Při použití vozíku nebo stojanu budťe opatrní při přemístování zařízení na stojanu nebo vozíku, aby nedošlo k jejich převrácení a zranění.

• Během bouřky s blesky, nebo pokud zařízení delší dobu nepoužíváte, odpojte jej z napájení.

• Veškeré opravy svěřte kvalifikovanému personálu. Servis je nutný v případě, že byl přístroj jakýmkoli způsobem poškozen, např. došlo k poškození napájecího kabelu nebo zástrčky, do přístroje vnikla kapalina nebo cizí předmět, byl vystaven dešti nebo vlhkosti, nefunguje normálně, nebo došlo k jeho pádu.
  • Tento přístroj je elektrickým zařízením třídy II neboli s dvojitou izolací. Byl navržen tak, aby nevyžadoval bezpečnostní připojení k elektrickému uzemnění.

• Přístroj nesmí být vystaven kapající ani tekoucí vodě. Nepokládejte na něj předměty naplněné tekutinou, například vázy.
• Minimální vzdálenost kolem přístroje pro dostatečné větrání je 5 cm.
• Nebraňte větrání zakrytím větracích otvorů předměty, jako jsou noviny, ubrusy, závěsy atd.
• Na přístroj by neměly být kladeny žádné zdroje otevřeného ohně, jako jsou zapálené svíčky.
• Baterie by měly být recyklovány nebo likvidovány v souladu se státními a místními směrnicemi.
• Přístroj je určen k použití v mírném klimatu.

Pozor

• Použití ovládacích prvků nebo nastavení nebo provádění postupů, které zde nejsou popsané, může mít za následek vystavení se nebezpečnému záření nebo jinak nebezpečný provoz.
• Abyste snížili riziko požáru nebo úrazu elektrickým proudem, nevystavujte tento přístroj dešti ani vlhkosti. Přístroj nesmí být vystaven kapající ani tekoucí vodě a nesmí na něj být pokládány předměty naplněné tekutinami, například vázy.
• Sítová zástrčka/přípojka se používá jako odpojovací zařízení a jako takové musí zůstat snadno dostupné.
• Při nesprávné výměně baterie hrozí nebezpečí exploze. Baterie vyměňujte pouze za stejný nebo ekvivalentní typ.

Upozornění

• Baterie (více baterií nebo sada baterií) nesmí být vystaveny nadměrnému teplu, např. od slunce, ohně a podobně.
• Před použitím přístroje zkontrolujte jeho napětí a zjistěte, zda je totožné s napětím vašeho místního napájecího zdroje.
• Neumistujte tento přístroj do blízkosti silných magnetických polí.
• Nepokládejte tento přístroj na zesilovač nebo receiver.
• Pokud se do přístroje dostane jakýkoli pevný předmět nebo kapalina, odpojte jej a před dalším používáním jej nechte zkontrolovat kvalifikovaným personálem.
• Nepokoušejte se přístroj čistit chemickými rozpouštědly, protože by mohlo dojít k poškození povrchové úpravy. Použijte čistý, suchý nebo mírně navlhčený hadřík.
• Při vytahování zástrčky ze zásuvky vždy uchopte přímo zástrčku a netahejte za kabel.
• Změny nebo úpravy tohoto přístroje, které nejsou výslovně schváleny stranou odpovědnou za dodržování předpisů, povedou ke zrušení oprávnění provozovat tento přístroj.
• Typový štítek je připevněn na spodní nebo zadní straně zařízení.

UPOZORNĚNÍ pro používání baterií

- Abyste zabránili vytečení baterie, které by mohlo způsobit zranění, poškození majetku nebo poškození přístroje:

- Nainstalujte všechny baterie správně a podle označení ⊕ a ⊖ na přístroji.

-Nekombinujte staré a nové baterie.

- Nekombinujte alkalické, standardní (karbon-zinkové) nebo dobíjecí (Ni-Cd, Ni-MH atd.) baterie.

-Pokud přístroj delší dobu nepoužíváte, baterie vyjměte.

OBSAH BALENÍ

Soundbar Prostorové reproduktory Bezdrátový subwoofer

2 x síťový kabel Adaptér Kabel pro reproduktory

HDMI kabel

Dálkový ovladač 2 x baterie AAA

Sada pro montáž na stěnu (pro soundbar)

Návod k použití

Sada pro montáž na stěnu (pro reproduktory)

POZNÁMKA: Obrázky, ilustrace a nákresy zobrazené v tomto návodu k použití jsou pouze orientační, skutečný výrobek se může vzhledově lišit. Počet napájecího kabelů a typ zástrčky se liší podle oblastí.

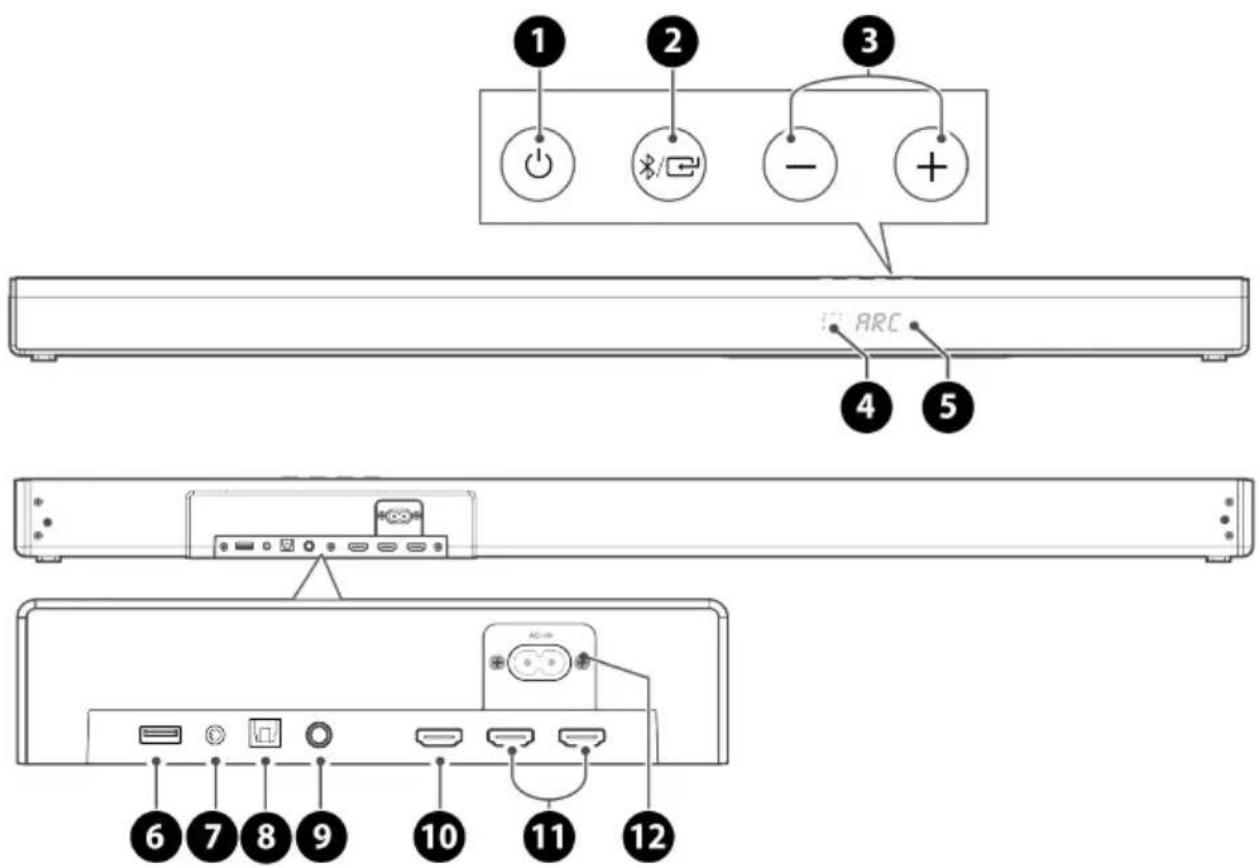

POPIS SOUČASTÍ

SOUNDBAR

1. Tlačítko (ZAP./VYP.)

Přepíná mezi režimem ZAPNUTO a pohotovostním režimem.

1. Tlačítko /*(ZDBOJ)

Volba zdroje přehrávání.

1. Tlačítka +/- (HLASITOST)

Zvýšení/snížení úrovně hlasitosti

1. IR senzor

Senzor přijímající signál z dálkového ovladače.

1. Displej

Zobrazuje aktuální stav.

1. Vstup USB

Pro přehrávání hudby z připojeného pamětového zařízení USB.

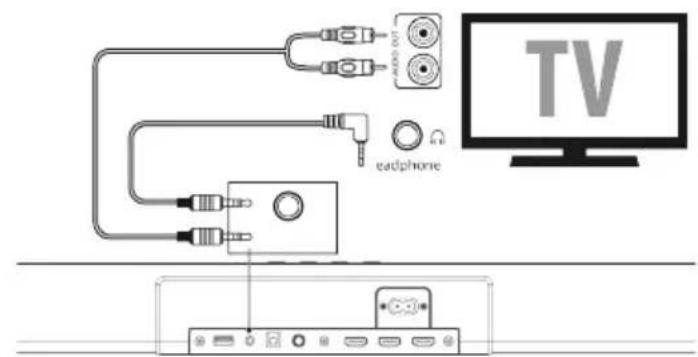

1. AUX vstup

Pro připojení externího zvukového zařízení.

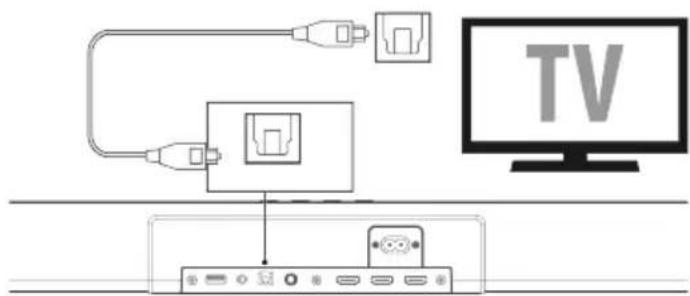

1. Optický audio vstup

Pro připojení externího zvukového zařízení.

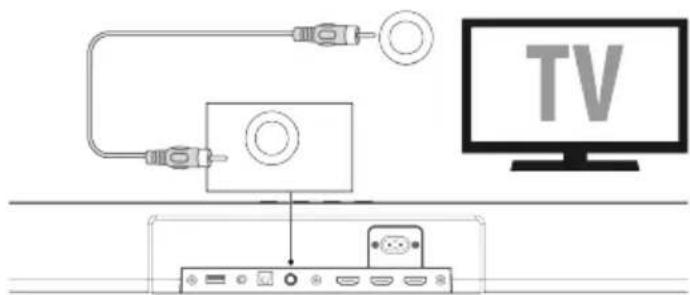

1. Koaxiální audio vstup

Pro připojení externího zvukového zařízení.

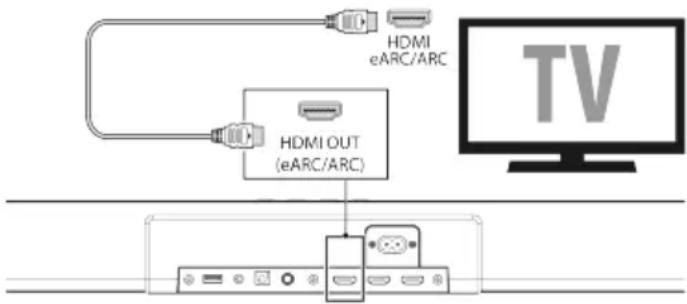

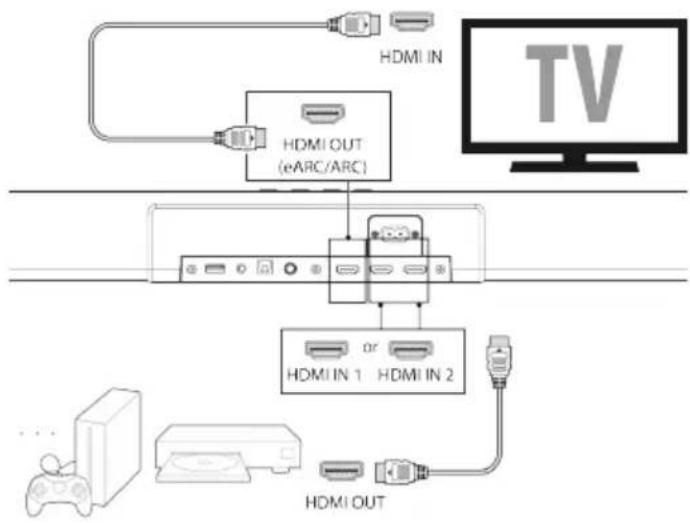

1. Konektor HDMI OUT (TV eARC/ARC)

Vstup pro připojení televizoru. Vstup podporuje funkci eARC/ARC HDMI, která umožňuje, aby soundbar přehrával zvuk z připojeného televizoru.

11. Konektory HDMI IN (1/2)

Dva vstupy HDMI pro připojení zařízení s připojením HDMI, například přehrávače DVD, přehrávače disků Blu-ray™ nebo herní konzole.

Mějte na paměti, že lze používat vždy jen jeden z obou vstupů HDMI.

12. Zdířka pro elektrické napájení

Pro připojení sítového kabelu.

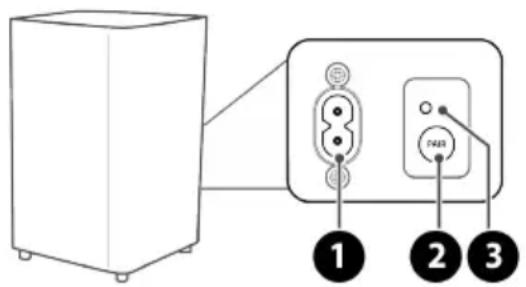

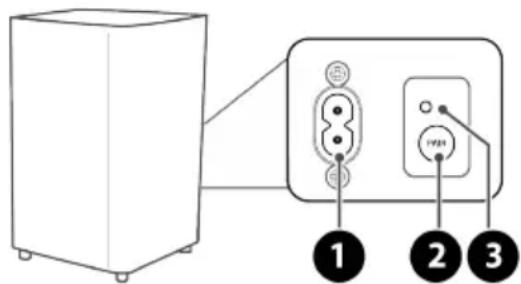

BEZDRÁTOVÝ SUBWOOFER

1. Konektor elektrického napájení

Připojení k elektrickému napájení.

2. Tlačítko PAIR

Stisknutím aktivujete manuální párování mezi soundbarem a subwooferem.

3. Kontrolka PAIR

Jakmile je subwoofer spárován se soundbarem, kontrolka přestane blikat.

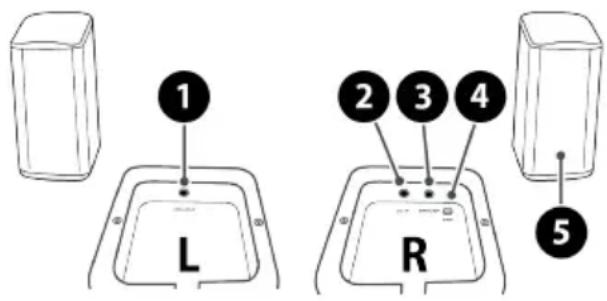

2. Konektor elektrického napájení

Připojení k adaptéru.

3. Konektor (P) reproduktoru

4. Tlačítko PAIR

Stisknutím aktivujete manuální párování mezi soundbarem a reproduktory..

5. Kontrolka PAIR

Jakmile jsou reproduktory spárovány se soundbarem, kontrolka přestane blikat.

Příprava dálkového ovladače

• Přiložený dálkový ovladač umožňuje ovládat soundbar na dálku.
• I když je dálkový ovladač provozován v účinném dosahu 6 m, nemusí fungovat, pokud jsou mezi soundbarem a dálkovým ovladačem překážky.
• Pokud je dálkový ovladač používán v blízkosti jiných výrobků, které generují infračervené paprsky, nebo pokud se v blízkosti soundbaru používají jiné dálkového ovladače využívající infračervené paprsky, nemusí fungovat správně. A naopak nemusí fungovat správně ostatní výrobky.

Výměna baterií dálkového ovladače

• Stisknutím a posunutím zadního krytu otevřete prostor pro baterie dálkového ovladače.
• Vložte dvě baterie velikosti AAA (přiloženy). Ujistěte se, že konce baterií a odpovídají pólům a označeným v prostoru pro baterie.
• Zavřete kryt prostoru pro baterie.

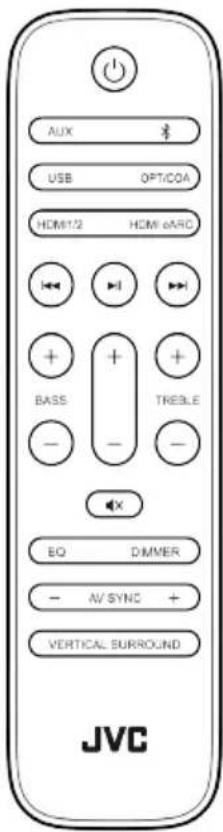

(ON/OFF)	Přepíná mezi režimem ZAPNUTOa pohotovostním režimem soundbaru.
*	Výběr režimu Bluetooth.
AUX	Výběr režimu AUX.
USB	Výběr režimu USB.
HDMI eARC	Výběr režimu HDMI ARC.
OPT / COA Výběr režimu OPTICAL / COAXIAL.
HDMI 1/2 Výběr režimu HDMI 1 / HDMI 2.
◀◀ / ▶Preskočení na předchozí/další stopu.
▶II	Přehrávání / Pauza / Obnovení přehrávání.
TREBLE +/- Nastavení úrovně výšek.
BASS +/- Nastavení úrovně basů.
+/- Zvýšení/snížení úroveň hlasitosti.
◀× (MUTE) Vypnutí nebo opětovné zapnutí zvuku.
EQ Volba efektů ekvalizéru.
DIMMER Úprava jasu displeje.
AV SYNC+/- Nastavení synchronizace zvuku.
VERTICAL SURROUND	Zapnutí/vypnutí prostorového zvuku.

POZNÁMKA: Stisknutím a podržením aktivujete funkci párování v režimu Bluetooth nebo odpojíte aktuálně spárované Bluetooth zařízení.

Bezpečnostní pokyny týkající se baterií

• Ujistěte se, že jste vložili baterie se správnou kladnou ⊕ a zápornou ⊖ polaritou.
• Používejte baterie stejného typu. Nikdy nepoužívejte současně různé typy baterií.
• Lze použít nabíjecí i nenabíjecí baterie. Viz popisek na baterii.
• Při odstraňování krytu prostoru pro baterie a baterií budťe opatrní, abyste si nepoškodili nehty.
• Dbejte, aby nedošlo I pádu dálkového ovladače.
• Dbejte, aby dálkový ovladač nebyl ničím ovlivněn.
• Na dálkový ovladač nelijte vodu ani jinou tekutinu.
• Nepokládejte dálkový ovladač na mokré předměty.
• Nepokládejte dálkový ovladač na přímé sluneční světlo nebo do blízkosti zdrojů nadměrného tepla.
• Vyjměte baterie z dálkového ovladače, pokud jej nebudete delší dobu používat, protože může dojít ke korozi nebo vytečení baterie a následnému zranění, škodě na majetku a/nebo požáru.
• Nepoužívejte jiné než uvedené baterie.
• Nekombinujte nové baterie se starými.
• Nikdy nenabíjejte baterii, pokud si nejste jistí, že jde o nabíjecí baterii.

• Možnost A -Pokud je váš televizor na stole, můžete soundbar položit na stůl přímo před spodek televizoru uprostřed jeho obrazovky.
• Možnost B - Pokud máte televizor instalovaný na stěně, můžete soundbar připevnit na stěnu přímo pod televizní obrazovku.

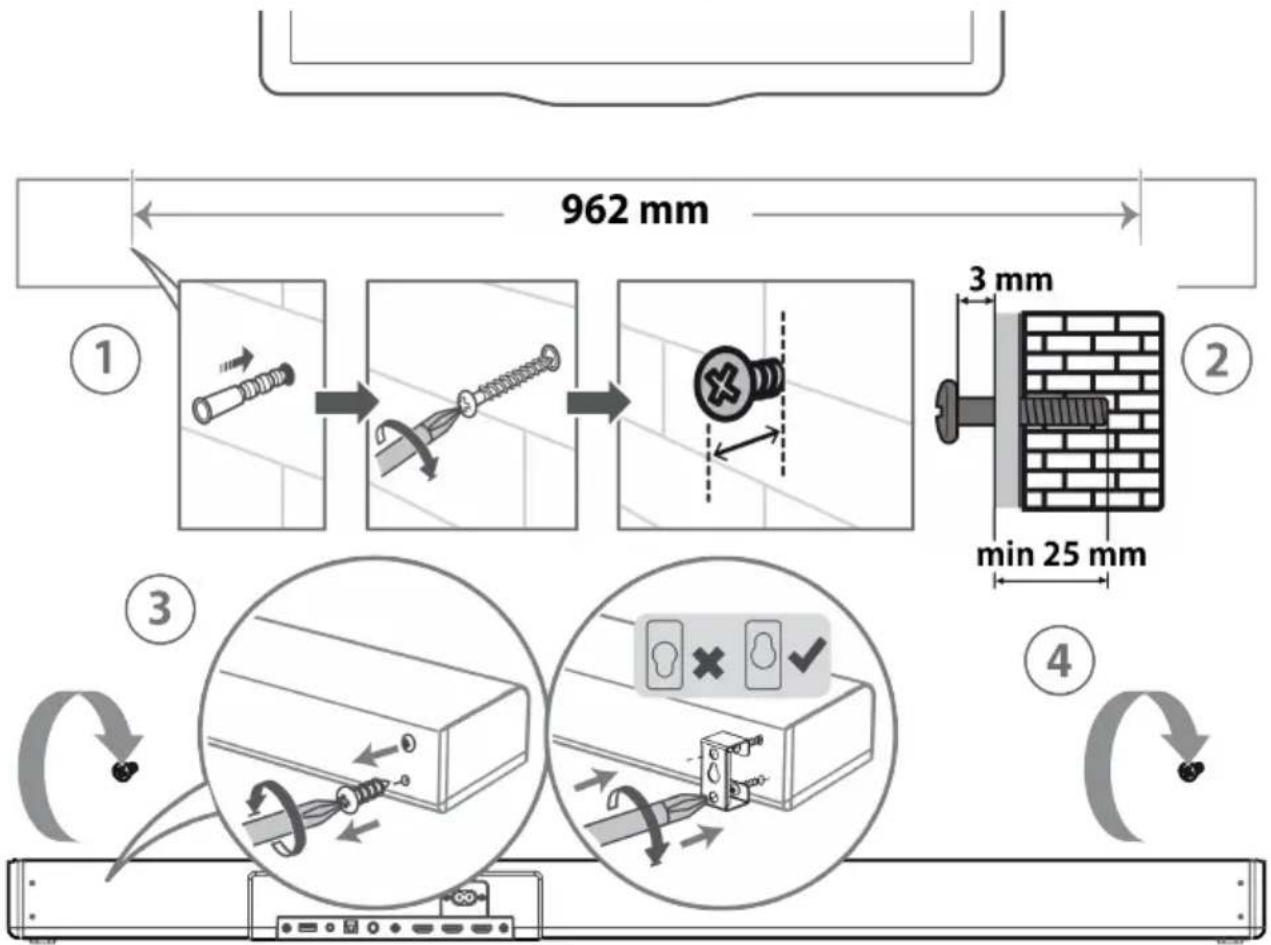

Soundbar - Instalace na stěnu (pokud použijete možnost B)

1. Vyvrtejte do stěny 2 paralelní otvory (každý o průměru 5 až 8 mm, podle typu stěny).
   Vzdálenost mezi otvory by měla být 962 mm.
2. V případě potřeby vložte do každého otvoru ve zdi hmoždinku. Mezi stěnou a hlavou šroubu ponechte mezeru 3 mm.
3. Odstraňte šrouby ze zadní strany soundbaru. Nainstalujte držáky pro montáž na stěnu tak, aby užší zářez směřoval nahoru.
4. Přesuňte soundbar ke stěně a umístěte ho na šrouby.

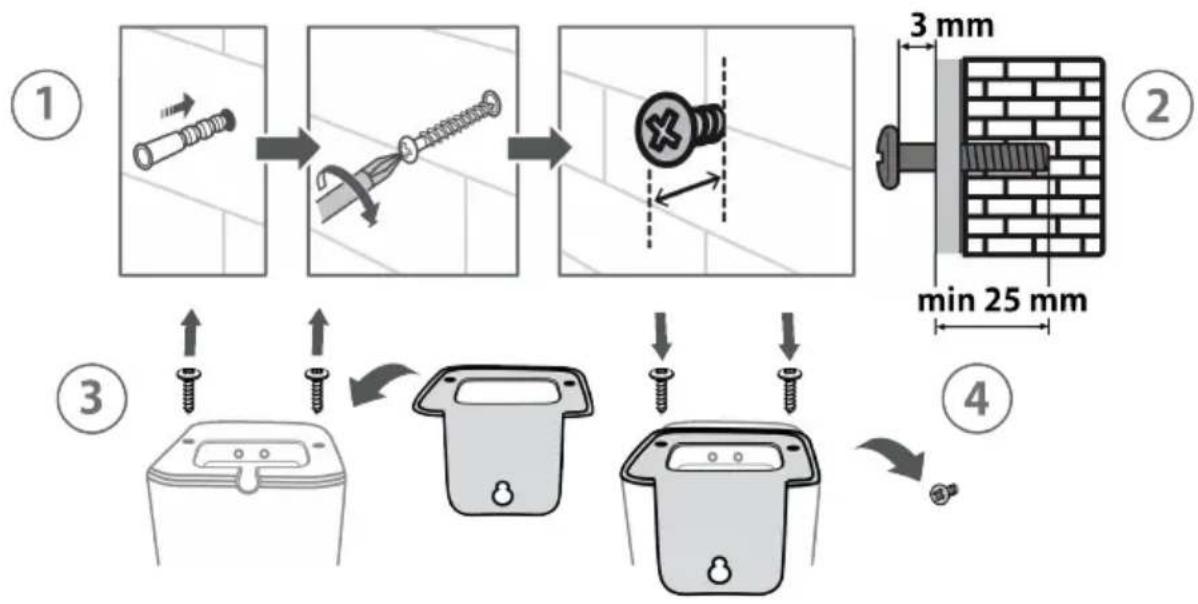

Prostorové reproduktory - Instalace na stěnu

POZNÁMKA: Před instalací nástěnného držáku propojte oba reproduktory kabelem a připojte napájecí adaptér.

1. Vyvrtejte do stěny 2 paralelní otvory (každý o průměru 5 až 8 mm, podle typu stěny).
2. V případě potřeby vložte do každého otvoru ve zdi hmoždinku. Mezi stěnou a hlavou šroubu ponechte mezeru 3 mm.
3. Odstraňte šrouby ze spodní části reproduktorů. Upevněte držáky na reproduktory.
4. Zavěste reproduktory na šroub.

• Aby nedošlo ke zranění, musí být toto zařízení bezpečně připevněno k podlaze/stěně v souladu s pokyny k instalaci.
• Doporučená výška pro montáž na stěnu: ≤ 1,5 metru.
• Instalaci smí provádět pouze kvalifikovaný personál. Nesprávná montáž může mít za následek vážné zranění a škody na majetku (pokud máte v úmyslu instalovat výrobek sami, musíte zkontrolovat elektrické vedení a vodovodní potrubí, které mohou být ukryty ve zdi). Technik, který instalaci provádí, je odpovědný za to, zda stěna bezpečně unese celkové zatížení soundbaru a nástěnných držáků.
• Pro instalaci jsou zapotřebí další nástroje (nejsou součástí dodávky).
• Šrouby nadměrně neutahujte.
• Uschovejte tento návod k pozdějšímu použití.
• Před vrtáním a montáží zkontrolujte zed' pomocí elektronického vyhledávače kovu.

BĚŽNÝ PROVOZ

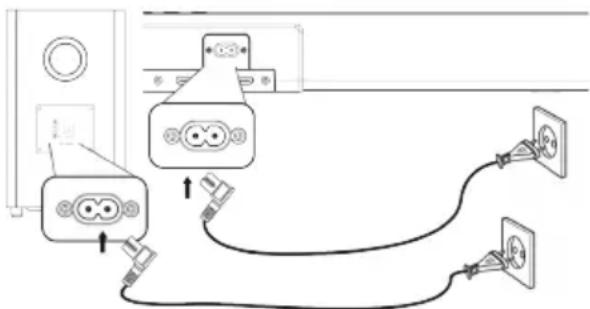

PŘIPOJENÍ NAPÁJENÍ

Nebezpečí poškození výrobku! Ujistěte se, že napájecí napětí odpovídá napětí, které je vytíštěno na zadní nebo spodní straně soundbaru.

Před připojením napájecího kabelu se ujistěte, že jste dokončili všechna ostatní připojení.

Připojte sítový kabel do elektrické zdířky na soundbaru a poté do sítové zásuvky.

Subwoofer

Připojte sítový kabel do elektrické zdířky na subwooferu a poté do sítové zásuvky.

POZNÁMKA: Pokud napájení nefunguje, ujistěte se, že napájecí kabel a zástrčka jsou zcela zasunuty a je zapnutý hlavní vypínač přístroje.

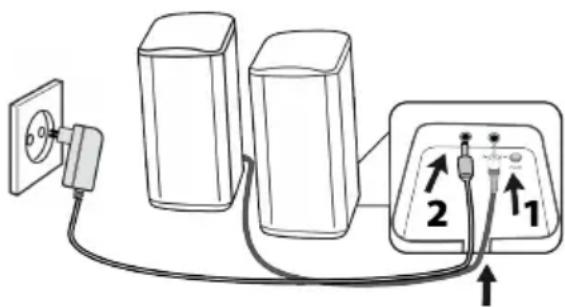

Prostorové reproduktory

• Propojte oba reproduktory 2,5 mm kabelem pro reproduktory.
• Připojte adaptér do konektoru DC IN, který se nachází na spodní straně reproduktoru, a poté do síťové zásuvky.

POZNÁMKA: Pokud se rozhodnete postavit reproduktory na rovnou plochu, protáhněte napájecí kabel a kabel pro reproduktory žlábkem v dolní části reproduktorů.

SPÁROVÁNÍ SE SUBWOOFEREM/PROSTOROVÝMI REPRODUKTORY

Automatické spárování

Subwoofer/prostorové reproduktory se automaticky spárují se soundbarem po jeho zapnutí, kontrolka PAIR na subwooferu/prostorových reproduktorech bude trvale svítit.

Zjistěte stav podle kontrolky PAIR:

• Rychlé blikání > režim párování
- Kontrolka svítí > připojeno / spárování bylo úspěšné
- Pomalé blikání > připojení/spárování se nezdařilo

POZNÁMKA: S výjimkou manuálního párování nepoužívejte tlačítko PAIR na subwooferu/prostorových reproduktorech. Pokud není soundbar připojen k subwooferu/prostorovým reproduktorům a je zapnutý, kontrolka PAIR na subwooferu/prostorových reproduktorech bude pomalu blikat. Pokud se automatické párování nezdaří, spárujte subwoofer/prostorové reproduktory se soundbarem manuálně.

Manuální spárování

1. Stisknutím tlačítka na soundbaru nebo na dálkovém ovladači zapněte soundbar.
2. Stiskněte a podržte tlačítko PAIR na subwooferu/prostorových reproduktorech. Subwoofer/prostorové reproduktory přejdou do režimu párování, kontrolka PAIR bude rychle blikat.

3. Stiskněte a podržte tlačítko (MUTE) na dálkovém ovladači, dokud se na displeji nezobrazí PAIR.

4. Soundbar přejde do stavu párování. Pokud proběhne párování úspěšně, kontrolka PAIR na subwooferu/prostorových reproduktorech bude trvale svítit.

5. Pokud kontrolka PAIR bliká, bezdrátové připojení se nezdařilo. Odpojte kabel subwooferu/prostorových reproduktorů a po 4 minutách znovu připojte hlavní kabel. Opakujte kroky 1 až 4.

POZNÁMKA: Pokud se bezdrátové připojení znovu nezdaří, zkontrolujte, zda ve vašem okolí nedochází k ovlivňování nebo silnému rušení přístroje (například z jiného elektronického zařízení). Odstraňte tento vliv nebo rušení a opakujte výše uvedené postupy. Subwoofer/prostorové reproduktory by měl být umístěny v otevřeném prostoru do 6 m od soundbaru.

ZAPNUTÍ / POHOTOVOSTNÍ REŽIM

Když poprvé připojíte soundbar k síťové zásuvce, bude v pohotovostním režimu.

• Stisknutím tlačítka na soundbaru nebo na dálkovém ovladači zapněte soundbar.
• Dalším stisknutím tlačítka přepnete soundbar zpět do pohotovostního režimu.
• Chcete-li soundbar zcela vypnout, odpojte síťovou zástrčku z elektrické zásuvky.

Funkce automatického vypnutí

Soundbar se po přibližně 15 minutách automaticky přepne do pohotovostního režimu, pokud je televizor nebo externí jednotka odpojena, vypnuta nebo je hlasitost téměř nulová.

- Pokud soundbar nepoužíváte, zcela jej vypněte, abyste šetřili energii.

VÝBĚR ZDROJE

Stisknutím tlačítka ✝ / ☐ (ZDROJ) na soundbar nebo tlačítek AUX, ✝ , OPT/COA, HDMI 1/2, HDMI eARC a USB na dálkovém ovladači vyberte požadovaný zdroj. Vybraný zdroj se zobrazí na displeji.

ÚPRAVA ÚROVNĚ BASŮ/VÝŠEK

Pomocí tlačítek BASS +/- na dálkovém ovladači upravíte úroveň basů.

Pomocí tlačítek TREBLE +/- na dálkovém ovladači upravíte úroveň výšek.

ZAPNUTÍ/VYPNUTÍ PROSTOROVÉHO ZVUKU

Stisknutím tlačítka VERTICAL/SURROUND na dálkovém ovladači zapněte prostorový zvuk. Dalším stisknutím tohoto tlačítka prostorový zvuk vypnete.

Režim prostorových reproduktorů

Zvukový signál	EQ	VERTICAL/SURROUND
		ZAP VYP
Dvoukanálový	MUSIC / VOICE	√	✕
	MOVIE / SPORT	√	√
Vícekanálový Všechny režimy		√	√

Zvuk vychází současně ze soundbaru, subwooferu a prostorových reproduktorů.
✗ Zvuk vychází pouze ze soundbaru a subwooferu.

Opakovaným stisknutím tlačítka EQ na dálkovém ovladači vyberte přednastavené efekty ekvalizéru (MOVIE - Film / VOICE - Hlas / MUSIC - Hudba / SPORT).

NASTAVENÍ HLASITOSTI

Stisknutím tlačítek +/- (HLASITOST) na soundbaru nebo na dálkovém ovladači upravíte hlasitost. Pokud chcete zvuk vypnout, stiskněte tlačítko 📋MUTE) na dálkovém ovladači. Chcete-li obnovit normální poslech, znovu stiskněte tlačítko 📋× (MUTE) nebo stiskněte tlačítka +/- (HLASITOST) na soundbaru nebo na dálkovém ovladači.

NASTAVENÍ JASU

Opakovaným stisknutím tlačítka DIMMER na dálkovém ovladači zvolte úroveň jasu.

AV SYNC (SYNCHRONIZACE ZVUKU)

Pokud zvuk a video nejsou synchronizovány, upravte časování zvukového signálu tak, aby odpovídal videu. Stisknutím tlačítek AV SYNC+/- na dálkovém ovladači upravíte časování zvukového signálu.

POZNÁMKA: Nastavení AV SYNC je možné pouze u digitálního formátu zvuk (HDMI / OPTICAL / COAXIAL). V režimu AUX / BT / USB není funkce AV SYNC podporována.

PROPOJENÍ

PROPOJENÍ POMOCÍ HDMI

Některé televizory 4K HDR vyžadují vstup HDMI nebo nastavení obrazu na příjem obsahu HDR. Další podrobnosti o nastavení zobrazení HDR viz uživatelský manuál vašeho televizoru.

eARC / ARC (Enhance Audio Return Channel)

Funkce eARC / ARC (Enhance Audio Return Channel) umožnuje odesílat zvuk z vašeho televizoru kompatibilního s ARC do soundbaru prostřednictvím jediného připojení HDMI.

Abyste mohli využít funkci ARC, ujistěte se, že váš televizor je kompatibilní s HDMI-CEC i ARC, a podle toho jej nastavte. Po správném nastavení můžete pomocí dálkového ovladače televizoru upravit výstup hlasitosti (VOLUME +/- a MUTE) soundbaru.

Pomocí kabelu HDMI propojte konektor HDMI OUT (TV eARC/ARC) soundbaru s konektorem HDMI (ARC) televizoru s funkcí ARC.

POZNÁMKA: Váš televizor musí podporovat funkce HDMI-CEC a ARC. Funkce HDMI-CEC a ARC musí být zapnuty. Způsob nastavení funkcí HDMI-CEC a ARC se může lišit v závislosti na televizoru. Podrobnosti o funkci ARC naleznete v uživatelské příručce televizoru. ARC funguje pouze se zařízeními, která podporují HDMI ARC a kabel HDMI 1.4 (a vyšší).

Standardní HDMI

Pokud váš televizor není kompatibilní s HDMI ARC, připojte soundbar k televizoru prostřednictvím standardního připojení HDMI.

Pomocí kabelu HDMI propojte konektor HDMI OUT (TV eARC/ARC) soundbaru s konektorem HDMI IN na televizoru. Pomocí kabelu HDMI propojte konektor HDMI IN (1 nebo 2) soundbaru s externím zařízením (např. herní konzolí, přehrávači DVD nebo Blu-ray).

PROPOJENÍ OPTICKÝM KABELEM

Pomocí optického kabelu propojte konektor OPTICAL soundbaru s příslušným konektorem televizoru.

PROPOJENÍ KOAXIÁLNÍM KABELEM

Pomocí koaxiálního kabelu propojte konektor COAXIAL soundbaru s příslušným konektorem televizoru.

PROPOJENÍ PŘES AUX VSTUP

Pomocí audio kabelu 3,5 mm propojte konektor AUX soundbaru se sluchátkovým konektorem televizoru nebo externího zvukového zařízení.

Pomocí audio kabelu RCA 3,5 mm propojte konektor AUX soundbaru s příslušnými konektory televizoru.

POUŽÍVÁNÍ AUX / OPTICKÉHO VSTUPU / KOAXIÁLNÍHO / HDMI VSTUPU

1. Ujistěte se, že je soundbar připojen k televizoru nebo zvukovému zařízení.
2. Opakovaným stisknutím tlačítka ✝ / ☒ (ZDROJ) na soundbaru nebo stisknutím tlačítek AUX, OPT/COA, HDMI 1/2, HDMI eARC na dálkovém ovladači vyberte požadovaný zdroj. Vybraný zdroj se zobrazí na displeji.
3. Stisknutím tlačítka +/- (HLASITOST) nastavte hlasitost na požadovanou úroveň.

POZNÁMKA: Soundbar nemusí být schopen dekódovat všechny digitální audio formáty ze vstupního zdroje.

V takovém případě se zvuk soundbaru vypne. NEJDE o závadu. Ujistěte se, že nastavení zvuku vstupního zdroje (např. televizoru, herní konzole, DVD přehrávače atd.) je nastaveno na PCM nebo Dolby Digital. Podrobnosti o nastavení zvuku naleznete v uživatelské příručce vstupního zařízení. Když vyberete jiný formát zvuku, soundbar zobrazí následující:

PCM Audio - PCM AUDIO

Dolby Digital, Dolby TrueHD, Dolby Digital Plus - DOLBY AUDIO

Dolby Atmos - Dolby TrueHD, Dolby Atmos - Dolby Digital Plus - DOLBY ATMOS

POUŽÍVÁNÍ BLUETOOTH®

Po spárování soundbaru se zařízením s funkcí Bluetooth® můžete poslouchat hudbu.

První spárování

1. Opakovaným stisknutím tlačítka \/ ☐ (ZDROJ) na soundbaru nebo stisknutím tlačítka \ na dálkovém ovladači vyberte režim Bluetooth®. Na displeji se zobrazí NO BT.
2. Aktivujte své Bluetooth® zařízení a vyberte režim vyhledávání.
3. Vyhledejte název soundbaru "TH-E874B" a poté se k němu připojte. Po úspěšném spárování zazní zvukové oznámení a na displeji se zobrazí J.T.

Spárování nového zařízení

1. Dlouhým stisknutím tlačítka naldálkovém ovladači odpojíte od soundbaru aktuálně připojené Bluetooth® zařízení.
2. Pro spárování nového Bluetooth® zařízení postupujte podle kroků 2 a 3 v části „První spárování“ výše.

Poslech hudby ze zařízení s funkcí Bluetooth®

Pokud vaše Bluetooth® zařízení podporuje A2DP, přehrávejte hudbu prostřednictvím svého zařízení. Pokud vaše Bluetooth® zařízení podporuje AVRCP, použijte k ovládání přehrávání přiložený dálkový ovladač.

• Pro zvýšení/snížení hlasitosti stiskněte tlačítko +/- (HLASITOST).
• Chcete-li přehrávání pozastavit/obnovit, stiskněte tlačítko ▶II .
• Chcete-li přeskočit na určitou skladbu, stiskněte tlačítko 🚠️.

Chcete-li zrušit funkci Bluetooth ^® , můžete:

• Přepnout sounbar na jiný zdroj.
• Vypnout tuto funkci na připojeném zařízení s funkcí Bluetooth®.

POZNÁMKA: Provozní dosah mezi soundbarem a zařízením je přibližně 8 metrů. Před připojením zařízení s funkcí Bluetooth® k soundbaru se ujistěte, že znáte funkce zařízení. Nelze zaručit kompatibilitu se všemi zařízeními s funkcí Bluetooth®. Překážka mezi zařízením a soundbarem může snížit provozní dosah. Umístěte přehrávač mimo dosah jiných elektronických zařízení, která mohou způsobovat rušení. Přehrávač se také odpojí, když své zařízení přesunete mimo provozní dosah.

POUŽÍVÁNÍ USB

Po připojení velkokapacitního paměťového zařízení USB (např. flash disku USB) k tomuto přístroji můžete poslouchat hudbu uloženou na tomto zařízení prostřednictvím soundbaru.

1. Stisknutím tlačítka \$ / ☐ (ZDROJ) na soundbaru nebo stisknutím tlačítka USB na dálkovém ovladači vyberte režim USB.
2. Chcete-li přehrávání pozastavit/obnovit, stiskněte tlačítko ▶II .
3. Chcete-li preskočit na určitou skladbu, stiskněte ◀◀ / ▶▶.

POZNÁMKA: Přehrávač podporuje na zařízení USB pouze formát hudebních souborů MP3. Soundbar podporuje zařízení USB s pamětí až 32 GB. Soundbar nemusí být kompatibilní se všemi zařízeními USB. Nejedná se o problém soundbaru.

DOLBY ATMOS®

Dolby Atmos® vám umožňuje pohlcující zážitek z poslechu tím, že poskytuje zvuk v trojrozměrném prostoru a veškerou bohatost, čistotu a sílu zvuku Dolby. Více informací naleznete na dolby.com/technologies/dolby-atmos

Použití Dolby Atmos®

• Dolby Atmos® je k dispozici pouze v režimu HDMI. Podrobnosti o připojení naleznete v části „Propojení pomocí HDMI“.
• Chcete-li používat Dolby Atmos® v režimech HDMI1, HDMI2 a HDMI ARC/eARC, váš televizor musí Dolby Atmos® podporovat.
• Ujistěte se, že pro bitový tok ve zvukovém výstupu připojeného externího zařízení (např. přehrávače Blu-ray, přehrávače DVD, televizoru atd.) máte zvoleno „No Encoding“.

POZNÁMKA: Plný zážitek z Dolby Atmos je možný pouze v případě, že je soundbar připojen ke zdroji pomocí kabelu HDMI 2.0. Soundbar bude fungovat, i když je připojen pomocí jiných způsobů (například přes digitální optický kabel), ale tyto způsoby nejsou schopny podporovat všechny funkce Dolby. Vzhledem k tomu doporučujeme k zajištění plné podpory Dolby připojení přes HDMI.

ŘEŠENÍ PROBLÉMŮ

Aby zůstala záruka platná, nikdy se nepokoušejte opravit systém sami. Pokud se při používání tohoto zařízení setkáte s problémy, zkontrolujte před kontaktováním servisu následující body.

Problém Řešení

Soundbar nelze zapnout	Ujistěte se, že je napájecí kabel zařízení správně připojen.Ujistěte se, že v zásuvce je proud.Stisknutím tlačítka zapněte soundbar.
Dálkové ovládání nefunguje	Před stisknutím tlačítka ovládání přehrávání nejprve vyberte správný zdroj.Snižte vzdálenost mezi dálkovým ovladačem a soundbarem.Baterie vložte se správnou polaritou podte obrázku.Vyměňte baterie.Namiřte dálkový ovladač přímo na snímač na přední straně soundbaru.

Problém Řešení

Žádný zvuk	Ujistěte se, že zvuk soundbaru není vypnutý. Stisknutím tlačítka (MUTE) nebo +/- (HLASITOST) obnovíte normální poslech.Stisknutím tlačítka nebo na dálkovém ovladači přepnete soundbar do pohotovostního režimu. Poté znovu stiskněte tlačítko pro zapnutí soundbaru.Odpojte soundbar i subwoofer ze síťové zásuvky a poté je znovu zapojte. Zapněte soundbar.Ujistěte se, že nastavení zvuku vstupního zdroje (např. televizoru, herní konzole, DVD přehrávače atd.) je při použití digitálního připojení (např. HDMI, optického, koaxiálního) nastaveno na režim PCM nebo Dolby Digital.Subwoofer je mimo dosah, přesuňte subwoofer blíže k soundbaru. Ujistěte se, že subwoofer méně než 5 m od soundbaru (čím blíže, tím lépe).Soundbar možná ztratil spojení se subwooferem. Znovu spárujte jednotky podle kroků v části „Spárování se subwooferem“.Soundbar nemusí být schopen dekódovat všechny digitální formáty zvuku ze vstupního zdroje. V tomto případě se zvuk soundbaru vypne. NEJDE o závadu přístroje.
Televizor má problém se zobrazením při sledování obsahu HDR ze zdroje HDMI	Některé televizory 4K HDR vyžadují pro příjem obsahu, aby byl nastaven vstup HDMI nebo obraz na HDR. Další podrobnosti o nastavení zobrazení HDR najdete v návodu k obsluze svého televizoru.
Nemohu najít název přístroje na svém zařízení s funkcí Bluetooth pro spárování pomocí Bluetooth	Ujistěte se, že na svém Bluetooth® zařízení máte aktivovánu funkci Bluetooth®.Znovu spárujte soundbar se svým Bluetooth® zařízením.Soundbar má funkci Bluetooth®, která dokáže přijímat signál do 8 metrů. Mezi soundbarem a Bluetooth® zařízením udržujte vzdálenost do 8 metrů.
Soundbar se vypíná	Pokud je úroveň externího vstupního signálu do soundbaru příliš nízká, soundbar se po 15 minutách automaticky vypne. Zvyšte hlasitost externího zařízení.
Nelze docílit vynikajících efektů Dolby Atmos®	Pro připojení bez HDMI (např. při použití USB, Bluetooth, optického nebo audio vstupu) se vytvářejí prostorové efekty s omezeným rozsahem. Jak dosáhnout nejlepších efektů Dolby Atmos® – viz sekce Dolby Atmos®.

TECHNICKÉ SPECIFIKACE

Soundbar
Napájení 100 až 240 V, 50/60 Hz
Příkon	51 W< 0,5 W (pohotovostní režim)
USB	5 V / 500 mAVysokorychlostní USB / FAT32 / FAT1632G (max), Podporované soubory MP3
Rozměry (ŠxVxH) 1000 x 67 x 105 mm
Čistá hmotnost 3,5 kg
Citlivost audio vstupu 700 mV
Frekvenční rozsah 120 Hz - 20 KHz
Specifikace bezdrátového připojení
Verze/profily Bluetooth	V 5.3 (A2DP, AVRCP)
Frekvenční rozsah Bluetooth	2400 MHz ~ 2483,5 MHz
Max. vysílací výkon Bluetooth	≤ 5 dBm
5,8G bezdrátový frekvenční rozsah	5729 MHz ~ 5819 MHz
5,8G max. vysílací výkon	≤ 6 dBm
Typ modulace	GFSK, π/4 DQPSK
Subwoofer
Napájení 100 až 240 V, 50/60 Hz
Příkon	30 W< 0,5 W (pohotovostní režim)
Rozměry (ŠxVxH) 240 x 420 x 240 mm
Čistá hmotnost 5,2 kg
Frekvenční rozsah 40 Hz - 120 Hz
Prostorové reproduktory
Adaptér	KA3601A-2401500DE
Vstup	100-240V~ 50/60Hz, 1,0A (Max)
Vstup	24V / 1,5A
Rozměry (ŠxVxH) 71 x 150 x 108 mm
Čistá hmotnost 1,0 kg (2 x 0,5 kg)
Frekvenční rozsah 120 Hz - 20 kHz
Impedance 2 x 8 Ω

Zesilovač (výstupní výkon RMS)

Soundbar 2 x 60 W + 2 x 40 W + 60 W

Subwoofer 180 W

Prostorové reproduktory 2 x 40 W

Dálkový ovladač

Vzdálenost/úhel 6 m / 30°

Typ baterie AAA (2 x 1,5 V)

ZMĚNA TECHNICKÉ SPECIFIKACE VÝROBKU VYHRAZENA VÝROBCEM.

ÚDRŽBA / ČIŠTĚNÍ

• Před čištěním se ujistěte, že je přístroj zcela odpojen z elektrické zásuvky.
• K čištění zařízení nikdy nepoužívejte brusné čisticí prostředky nebo silná rozpouštědla, protože by mohlo dojít k poškození povrchu přístroje. Vhodný je suchý měkký hadřík. Pokud je však přístroj velmi znečištěn, lze použít mírně navlhčený hadřík. Po vyčištění se ujistěte, že je přístroj suchý.
  Pokud je nutné zařízení někam odeslat, uložte jej do původního obalu. Pro tento účel si obal uschovejte.

VAROVÁNÍ: NEVYSTAVUJTE SPOTŘEBIČ DEŠTI NEBO VLHKOSTI ABYSTE ŘEDEŠLI VZNIKU POŽÁRU NEBO ÚRAZU ELEKTRICKÝM PROUDEM. VŽDY SPOTŘEBIČ VYPNĚTE ZE ZÁSUVKY, KDYZ JEJ NEPOUŽÍVÁTE NEBO PŘED OPRAVOU. V PŘÍSTROJI NEJSOU ŽÁDNÉ ČÁSTI

OPRAVITELNÉ SPOTŘEBITELEM. VŽDY SE OBRACEJTE NA KVALIFIKOVANÝ AUTORIZOVANÝ SERVIS. PŘÍSTROJ JE POD NEBEZPEČNÝM NAPĚTÍM.

NEBEZPEČÍ UDUŠENÍ. PE SÁČEK ODKLÁDEJTE MIMO DOSAH DĚTÍ. SÁČEK NENÍ NA HRANÍ. NEPOUŽÍVEJTE TENTO SÁČEK V KOLÉBKÁCH, POSTÝLKÁCH, KOČÁRCÍCH NEBO DĚTSKÝCH OHRÁDKÁCH.

Likvidace starých elektrických a elektronických zařízení

(Vztahuje se na Evropskou unii a evropské země se systémy odděleného sběru)

Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem po ukončení jeho životnosti nemělo být nakládáno jako s běžným odpadem z domácnosti. Je nutné ho odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním dopadům na životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidaci výrobku. Recyklováním materiálů, z nichž je vyroben, pomůžete ochránit přírodní zdroje. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního obecního úřadu, podniku pro likvidaci domovních odpadů nebo v obchodě, kde jste výrobek zakoupili.

Informace o výrobku a servisní síti najdete na internetové adrese www.JVCAUDIO.cz

Tímto ETA a.s. prohlašuje, že typ rádiového zařízení TH-E874B je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.JVCAUDIO.cz/doc

WPROWADZENIE

- Nekombinujte staré a nové batérie. Nekombinujte alkalické, štandardné (karbón-zinkové) alebo dobíjacie (Ni-Cd, Ni-MH atd.) batérie.

Soundbar Priestorové reproduktory Bezdrôtový subwoofer

2 x sietový kábel Adaptér Kábel pre reproduktory

Dialkový ovládač 2 x batérie AAA

Návod na použitie

Zvýšenie/zníženie úrovne hlasitosti.

1. IR senzor

Akonáhle je subwoofer spárovaný so soundbarom, kontrolka prestane blikat'.

Príprava dialkového ovládača

Výmena batérií dialkového ovládača

• Stlačením a posunutím zadného krytu otvorte priestor pre batérie dialkového ovládača.
• Vložte dve batérie velkosti AAA (priložené). Uistite sa, že konce batérií a zodpovedajú pólom aloznačeným v priestore pre batérie.
• Zatvorte kryt priestoru pre batérie.

Pripojte sietový kábel do konektora pre elektrické napájanie na soundbare a potom do sietovej zásuvky.

Subwoofer

Priestorové reproduktory

Automatické spárovanie

Ked' prvýkrát pripojíte soundbar k sietovej zásuvke, bude v pohotovostnom režime.

Pomocou tlačidiel BASS +/- na dialkovom ovládači upravíte úroveň basov. Pomocou tlačidiel TREBLE +/- na dialkovom ovládači upravíte úroveň výšok.

ZAPNUTIE/VYPNUTIE PRIESTOROVÉHO ZVUKU

Stisnutím tlačidla VERTICAL/SURROUND na dialkovom ovládači zapnite priestorový zvuk. Ďalším stlačením tohoto tlačidla priestorový zvuk vypnete.

Opakovaným stlačením tlačidla DIMMER na dialkovom ovládači zvolte úroveň jasu.

AV SYNC (SYNCHRONIZÁCIA ZVUKU)

• Na zvýšenie/zníženie hlasitosti stlačte tlačidlo +/- (HLASITOST).
• Ak chcete prehrávanie pozastavit/obnovit, stlačte tlačidlo ▶II .
• Ak chcete preskočit' na určitu skladbu, stlačte tlačidlo ◀◀ / ▶▶.

1. Stlačením tlačidla \$ / ☐ (ZDROJ) na soundbare alebo stisnutím tlačidla USB na dialkovom ovládači vyberte režim USB.
2. Ak chcete prehrávanie pozastavit'obnovit', stlačte tlačidlo ▶II .
3. Ak chcete preskočit' na určitú skladbu, stlačte tlačidlo ◀◀ / ▶▶ .

Soundbar nemožno zapnút	Uistite sa, že je napájací kábel zariadenia správne pripojenýUistite sa, že v zásuvke je prúd.Stlačením tlačidla zapnite soundbar.
Dialkové ovládanie nefunguje	Pred stlačením tlačidla ovládania prehrávania najskôr vyberte správny zdroj.Znížte vzdialenost medzi dialk. ovládačom a soundbarom.Batérie vložte so správnou polaritou podla obrázku.Vymeňte batérie.Namierte dialkový ovládač priamo na snímač na prednú stranu soundbaru.

Problém Riešenie

Priestorové reproduktory 2 x 40 W

Dialkový ovládač

Vzdialenost/uhol 6 m / 30°

Likvidácia starých elektrických a elektronických zariadení
