TH-E874B - Accessoire pour barre de son JVC - Manual de utilizare gratuit

Tip produs	Suport perete pentru soundbar
Brand	JVC
Model	TH-E874B
Soundbare compatibile	Soundbare JVC cu găuri de montare VESA standard
Material	Oțel cu strat anticoroziune
Culoare	Negru
Tip montare	Montat pe perete
Capacitate maximă de încărcare	10 kg (22 lbs)
Dimensiuni (L x Î x A)	800 x 45 x 120 mm (31.5 x 1.8 x 4.7 in)
Greutate (net)	1.5 kg (3.3 lbs)
Compatibilitate VESA	200 x 100 mm, 300 x 200 mm (universal)
Accesorii incluse	Ancorați de perete, șuruburi, tampoane de cauciuc, nivelă cu bulă
Instalare	Ușor de făcut singur cu manual și șablon incluse
Caracteristici de siguranță	Zăvor de siguranță, design anti-înclinare
Întreținere	Ștergeți cu o cârpă uscată; nu utilizați produse de curățare abrazive
Garanție	Garanție limitată a producătorului de 2 ani
Disponibilitate piese de schimb	Șuruburi și tampoane disponibile prin suportul JVC
Țara de origine	China

Întrebări frecvente - TH-E874B JVC

Cu ce soundbare este compatibil JVC TH-E874B?

TH-E874B este proiectat pentru soundbare JVC care au modele standard de montare VESA, de obicei 200x100 mm sau 300x200 mm. Verificați întotdeauna distanța găurilor de montare ale soundbar-ului înainte de achiziționare.

Ce unelte sunt necesare pentru instalare?

Veți avea nevoie de un burghiu, o șurubelniță (Phillips), o nivelă (inclusă) și un detector de stâlpi pentru montarea pe gips-carton. Suportul vine cu toate ancorele și șuruburile necesare.

Pot monta acest suport pe un perete de beton?

Da, dar trebuie să utilizați ancore de beton (incluse). Șuruburile furnizate sunt pentru stâlpi de lemn; pentru beton, găuriți găuri pilot și folosiți ancorele de zidărie incluse.

Suportul permite gestionarea cablurilor?

Da, suportul are cleme de cablu integrate pe spate pentru a direcționa și ascunde cablurile de alimentare și audio ale soundbar-ului.

Care este greutatea maximă pe care o poate suporta acest suport?

TH-E874B are o capacitate maximă de încărcare de 10 kg (22 lbs). Asigurați-vă că soundbar-ul dvs. nu depășește această greutate.

Pot ajusta unghiul soundbar-ului după montare?

Nu, acest suport este fix și nu oferă reglare de înclinare sau rotire. Pentru montare în unghi, luați în considerare un model diferit.

Cum curăț suportul?

Ștergeți suportul cu o cârpă moale și uscată. Evitați utilizarea de agenți de curățare abrazivi sau solvenți care ar putea deteriora stratul.

Suportul este compatibil cu soundbare altele decât JVC?

Deși proiectat pentru JVC, se poate potrivi și altor mărci cu același model VESA și limită de greutate. Măsurați găurile de montare ale soundbar-ului pentru a confirma.

Care este perioada de garanție pentru TH-E874B?

JVC oferă o garanție limitată de 2 ani împotriva defectelor de fabricație. Păstrați chitanța pentru revendicări de garanție.

Pot achiziționa șuruburi sau piese de schimb?

Da, piesele de schimb precum șuruburile și tampoanele de cauciuc sunt disponibile prin suportul clienți JVC. Contactați-i pentru informații de comandă.

MANUAL DE UTILIZARE TH-E874B JVC

• Vă multumim că ați cumpărat produsul nostru.
- Vă rugăm să citiți aceste instrucțiuni de utilizare, astfel încât să știți cum să vă utilizați corect echipamentul. După ce ați terminat de citit manualul de instrucțiuni, puneți-l într-un loc sigur pentru referințe viitoare.

INSTRUCTIUNI IMPORTANTE PRIVIND SIGURANTA

POZOR

NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM. NEOTVÍREJTE.

POZOR: Z DÜVODU SNÍŽENÍ RIZIKA ÚRAZU ELEKTRICKÝM PROUDEM, NEODSTRAÑUJTE KRYT (ANI ZADNÍ KRYT). UVNITŘ NEJSOU ŽÁDNÉ SOUČÁSTI URČENÉ K SERVISU UŽIVATELEM. PŘENECHEJTE SERVIS KVALIFIKOVANÝM SERVISNÍM TECHNIKŮM.

Simbolul fulgerului cu vârf de săgeată în cadrul unui triunghi echilateral are scopul de a avertiza utilizatorul cu privire la prezența „tensiunii periculoase” neizolate în carcasa produsului, tensiune care poate fi de o magnitudine suficientă pentru a constitui un risc de electrocutare pentru persoane.

Semnul de exclamare din cadrul unui triunghi echilateral are scopul de a avertiza utilizatorul asupra prezenței unor instrucțiuni de utilizare și întreținere (de service) importante în documentația care însoțește aparatul.

Siguranta

• Citiți aceste instrucțiuni – Înainte de a utiliza acest produs trebuie citite toate instrucțiunile privind siguranța și utilizarea.
• Păstrați aceste instrucțiuni – Instrucțiunile privind siguranța și utilizarea trebuie păstrate pentru consultare ulterioară.
• Luați în considerare toate avertizările – Toate avertizările de pe aparat și din instrucțiunile de utilizare trebuie respectate.
• Urmati toate instrucțiunile – Toate instrucțiunile privind siguranța și utilizarea trebuie urmate.
• Nu utilizați acest aparat în apropierea apei – Aparatul nu trebuie utilizat în apropierea apei sau umezelii – de exemplu, într-un subsol umed sau lângă o piscină și alte locuri asemănătoare.
• Curățați numai cu o lavetă uscată.
• Nu acoperiți niciunul din orificiile de ventilație. Instalați în conformitate cu instrucțiunile producătorului.
• Nu instalați în apropierea unor surse de căldură, cum ar fi radiatoare, încălzitoare, sobe sau alte aparate (inclusiv amplificatoare) care produc căldură.
• Nu anulați rolul de siguranță al fișei polarizate sau cu împământare. O fișă polarizată are două lame, una mai lată decât cealaltă. O fișă cu împământare are două lame și un al treilea pin de împământare. Lama lată sau al treilea pin sunt prevăzute pentru siguranța dumneavoastră. Dacă fișa furnizată nu se potrivește în priză, consultați un electrician pentru înlocuirea prizei învechite.
• Protejați cablul de alimentare astfel încât să nu fie călcat sau ciupit, în special la fișe, la receptacule pentru utilizare comodă și la punctul în care iese din aparat.
• Utilizați numai atașamente/accesorii specificate de producător.

• Utilizați numai cu căruciorul, suportul, trepiedul, consola sau masa specificat(ă) de producător sau vândut(ă) împreună cu aparatul. Atunci când se utilizează un cărucior sau un stativ, fiți precaut când mutați combinația cărucior/aparat pentru a evita rănirea prin răsturnare.

• Deconectați aparatul în timpul furtunilor cu fulgere sau atunci când nu este utilizat pentru perioade lungi de timp.
• Toate lucrările de întreținere trebuie efectuate de personalul calificat. Întreținerea este necesară atunci când aparatul a fost deteriorat în vreun fel, cum ar fi cablul de alimentare este deteriorat sau fișa este deteriorată, s-a vărsat lichid sau au căzut obiecte în aparat, unitatea a fost expusă la ploaie sau umezeală, nu funcționează normal sau a fost scăpată pe jos.
• Acest echipament este un aparat electric de Clasa II sau dublu izolat. A fost proiectat astfel încât să nu necesite o conexiune de siguranță la împământare electrică.
• Aparatul nu trebuie expus la picurare sau stropire. Nu trebuie aşezate pe aparat obiecte umplute cu lichide, cum ar fi vaze.
• Distanța minimă în jurul aparatului necesară pentru o ventilație suficientă este de 5 cm.
• Ventilația nu trebuie să fie împiedicată prin acoperirea orificiilor de ventilație cu articole, cum ar fi ziare, fețe de masă, perdele etc.
• Pe aparat nu trebuie amplasate surse de flacără deschisă, cum ar fi lumânări aprinse.
• Bateriile trebuie reciclate sau eliminate conform reglementărilor naționale și locale.
• Aparatul trebuie utilizat în condiții de climă moderată.

Atentionare

• Utilizarea controalelor sau reglajelor sau efectuarea de proceduri, altele decât cele specificate în acest manual, pot conduce la expunerea la radiații periculoase.
• Pentru a reduce riscul de incendiu sau electrocutare, nu expuneți acest aparat la ploaie sau umezeală. Aparatul nu trebuie expus la picurare sau stropire, iar obiectele pline cu lichide, cum ar fi vaze, nu trebuie așezate pe aparat.
• Fișa de rețea/cuplajul aparatului se utilizează ca dispozitiv de deconectare, iar dispozitivul de deconectare trebuie să rămână ușor de utilizat.
• Pericol de explozie dacă bateria este înlocuită incorrect. Înlocuiti numai cu același tip sau un tip echivalent.

Avertizare

• Bateria (bateriile sau accumulatorul) nu trebuie expusă(e) la căldură excesivă, cum ar fi soarele, focul sau alte surse de căldură similare.
• Înainte de a utiliza acest sistem, verificați tensiunea acestui sistem pentru a vedea dacă este identică cu tensiunea sursei de alimentare locale.
• Nu așezați această unitate în apropierea câmpurilor magnetice puternice.
• Nu așezați această unitate pe un amplificator sau pe un receptor.
• Dacă orice obiect solid sau lichid cade în sistem, deconectați sistemul și solicitați verificarea sistemului de către personal calificat înainte de a-l utiliza în continuare.
• Nu încercați să curățați unitatea cu solventi chimici, deoarece acest lucru poate deteriora finisajul. Utilizați o lavetă curată, uscată sau ușor umedă.
• Atunci când scoateți fișa din priza de perete, trageți întotdeauna direct de fișă, nu trageți niciodată de cablu.
• Schimbările sau modificările aduse acestei unități care nu sunt aprobate în mod expres de partea responsabilă pentru conformitate vor anula autorizația utilizatorului de a opera echipamentul.
• Eticheta cu valorile nominale este lipită pe partea inferioară sau din spate a echipamentului.

ATENTIONARE privind utilizarea bateriei

- Pentru a preveni scurgerea bateriei, scurgere care poate duce la vătămări corporale, daune materiale sau deteriorarea aparatului:

-Instalati corect toate bateriile,și așo cum este marcat pe aparat.

-Nu amestecati baterii vechi și noi.

- Nu amestecati baterii alcaline, standard (Carbon-Zinc) sau reîncărcabile (Ni-Cd, Ni-MH etc.).

- Scoateți bateriile când unitatea nu este utilizată o perioadă lungă de timp.

CE CONTINE AMBALAJUL

Bară de sunet Difuzoare surround Subwoofer wireless

2 cabluri de alimentare în current alternativ

Adaptor

Cablu pentru difuzoarele surround

Kit de montare pe perete (pentru bara de sunet)

Kit de montare pe perete (pentru difuzoare))

Telecomandă 2 baterii de tip AAA

Manual de instructiuni

NOTĂ: Imaginile, ilustrațiile și desenele prezentate în acest manual de utilizare sunt doar pentru referință, produsul real poate varia ca aspect. Cantitatea de cablu de alimentare și tipul de fișă variază în funcție de regiune.

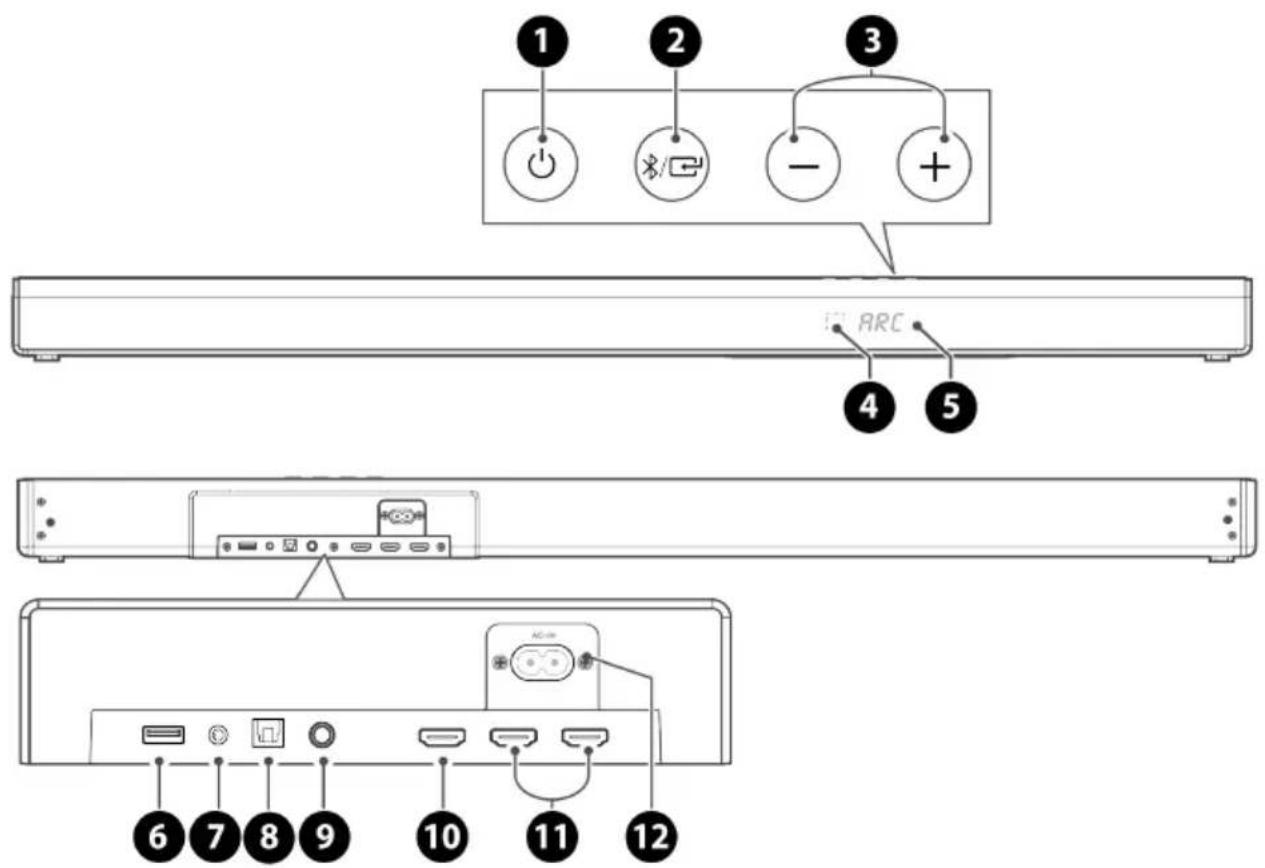

BARĂ DE SUNET

1. Buton (Rörnire/Oprire) Comutați bara de sunet între modurile ON și Standby.

2. Buton /(Sursă) Selectați funcția de redare.

3. Butoane +/- (Volum) Măriți/Micșorați nivelul volumului.

4. Senzor telecomandă Senzor de recepție a semnalelor de la telecomandă.

5. Fereastră de afişare Arată starea curentă.

6. Mufă USB Introducți dispozitivul USB pentru a reda muzică.

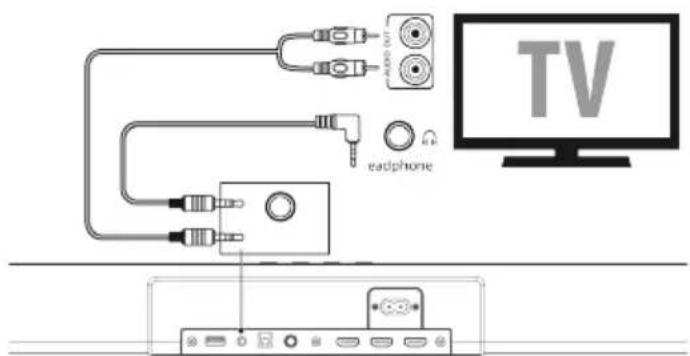

7. Mufă AUX Conectați la un dispozitiv audio extern.

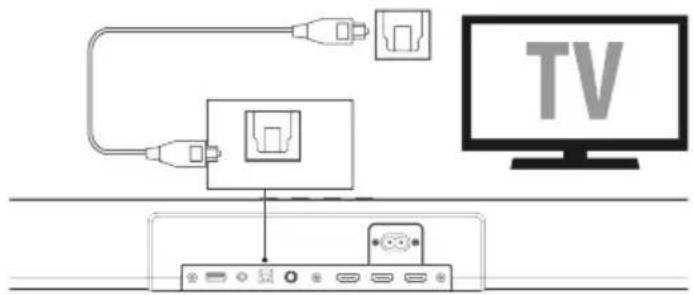

8. Mufă OPTICAL Utilizată pentru a conecta mufa OPTICAL OUT (leşire optică) la un dispozitiv extern.

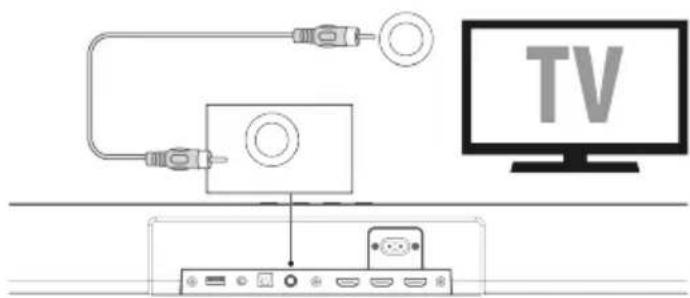

9. Mufă COAXIAL Utilizată pentru a conecta mufa COAXIAL OUT (leşire coaxială) la un dispozitiv extern.

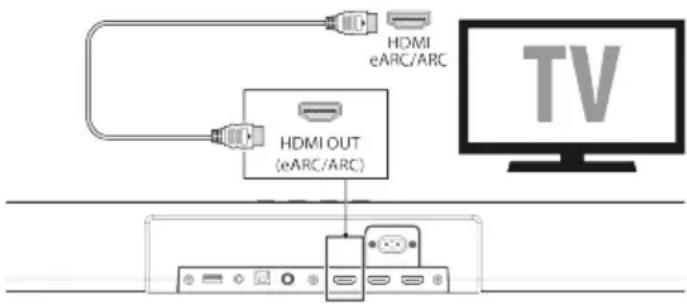

10. Mufă HDMI OUT (TV eARC/ARC) Portul pentru conectarea unui televizor. Portul acceptă caracteristica eARC/ARC HDMI, care permite barei de sunet să redea audio care provine de la televizorul conectat.

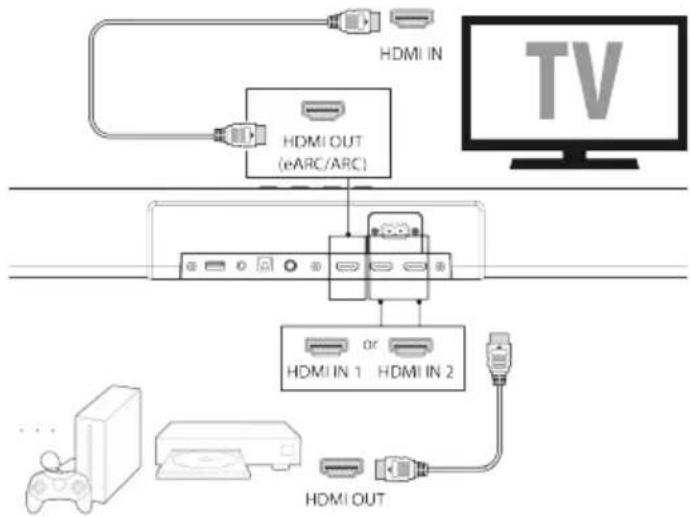

11. Mufe HDMI IN (1/2)

Două porturi HDMI pentru conectarea dispozitivelor sursă HDMI, cum ar fi un player DVD, un player Blu-ray Disc™ sau o consolă de jocuri. Rețineți că numai o singură intrare HDMI poate fi utilizată la un moment dat.

12. Mufă de curent alternativ

Utilizată pentru conectarea cablului de alimentare.

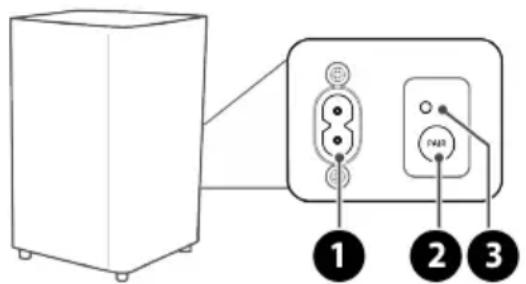

SUBWOOFER WIRELESS

1. Mufă AC\~

Conectați la sursa de alimentare.

2. Butonul PAIR

Apăsați pentru a activa funcția de împerechere dintre bara de sunet și subwoofer.

3. Indicatorul PAIR

Indicatorul luminos încetează să clipească după ce subwoofer-ul a fost împerecheat cu bara de sunet.

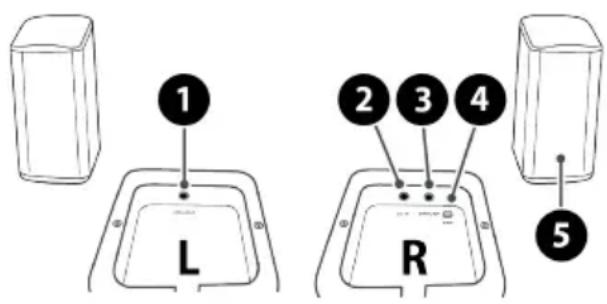

1. Mufă pentru difuzor (S)

2. Mufă de c.c.

Conectați la adaptor.

1. Mufă pentru difuzor (D)

2. Butonul PAIR

Apăsați pentru a activa funcția de asociere dintre bara de sunet și difuzoare.

1. Indicatorul PAIR

Indicatorul luminos încetează să clipească după ce difuzoarele au fost asociate cu bara de sunet.

Pregătirea telecomenzii

Telecomanda furnizată permite operarea barei de sunet de la distanță.

• Chiar dacă telecomanda este operată în raza de acțiune de 6 m (19,7 picioare), operarea telecomenzii poate fi imposibilă dacă există obstacole între bara de sunet și telecomandă.
• Dacă telecomanda este utilizată în apropierea altor produse care generează raze infraroșii sau dacă în apropierea barei de sunet sunt utilizate alte dispositive de tip telecomandă care utilizează raze infraroșii, este posibil să funcționeze incorect. Invers, celelalte produse pot funcționa incorrect.

Înlocuirea bateriei telecomenzii

• Apăsați și glisați capacul din spate pentru a deschide compartimentul pentru baterii al telecomenzii.
• Introduceți două baterii de tip AAA (incluse). Asigurați-vă că bornele + și - ale bateriilor corespund cu bornele + indicate în compartimentul pentru baterii.
• Închideți capacul compartimentului pentru baterii.

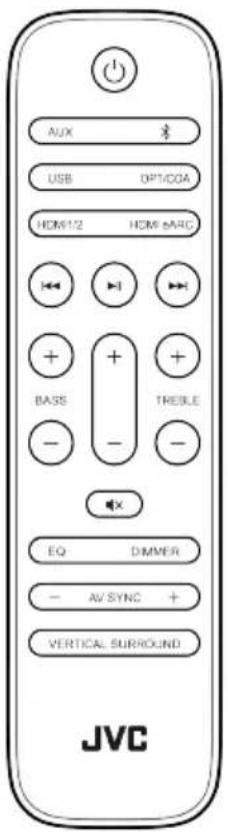

(Pornire/Opriere)	Comutați bara de sunet între modurile ONși Standby.
§	Selectați modul Bluetooth.
AUX	Selectați modul AUX.
USB	Selectați modul USB.
HDMI eARC	Selectați modul HDMI ARC.
OPT / COA Selectați modul OPTCIAL (Optic) / COAXIAL.
HDMI 1/2 Selectați modul HDMI 1 / HDMI 2.
◄◄ / ►Salt la pista anterioară/următoare.
►II	Redare/Punere pe pauză/Reluare redare.
TREBLE +/- Reglați nivelul sunetelor înalte.
BASS +/- Reglați nivelul sunetelor joase (bași).
+/- Măriți/Micșorați nivelul volumului.
◄× (MUTE) Dezactivați sau reactivați sunetul.
EQ Selectați efectul Egalizator (EQ).
DIMMER Reglați luminozitatea afișajului.
AV SYNC+/- Setați Întârzierea audio.
VERTICAL SURROUND	Activați/Dezactivați sunetul surround(ambiental).

NOTĂ: Apăsați și mențineți apăsat ▶ pentru a activa funcția de împerechere în modul Bluetooth sau pentru a deconecta dispozitivul Bluetooth împerecheat existent.

Măsuri de precauție privitoare la baterii

• Asigurați-vă că introduceți bateriile cu polaritățile pozitivă ștnegativă asociate în mod corect.
• Utilizați baterii de același tip. Nu utilizați niciodată împreună tipuri diferite de baterii.
• Pot fi utilizate fie baterii reîncărcabile, fie baterii nereîncărcabile. Consultați măsurile de precauție de pe etichetele acestora.
• Fiți atenți la unghiile dumneavoastră atunci când scoateți capacul compartimentului pentru baterii și bateria.
• Nu scăpați telecomanda pe jos.
• Nu lăsați nimic să afecteze telecomanda.
• Nu vărsați apă sau orice alt lichid pe telecomandă.
• Nu aşezati telecomanda pe un obiect umed.
• Nu așezați telecomanda sub lumina directă a soarelui sau lângă surse de căldură excesivă.
• Scoateți bateria din telecomandă atunci când nu este utilizată pentru o perioadă lungă de timp, deoarece pot apărea coroziune sau scurgerea bateriei, ceea ce poate duce la vătămări fizice și/sau daune materiale și/sau incendiu.
• Nu utilizati baterii altele decât cele specificate.
• Nu amestecati baterii noi cu baterii vechi.
• Nu reîncărcați niciodată o baterie decât dacă se confirmă că bateria este de tip reîncărcabil.

AMPLASARE ŞI MONTARE

Amplasare

• Optiunea A -Dacă televizorul dumneavoastră este amplasat pe o masă, puteți amplasa bara de sunet pe masă direct în fața suportului pentru TV, centrată cu ecranul televizorului.
• Optiunea B - Dacă televizorul dumneavoastră este atașat la un perete, puteți monta bara de sunet pe perete direct sub ecranul televizorului.

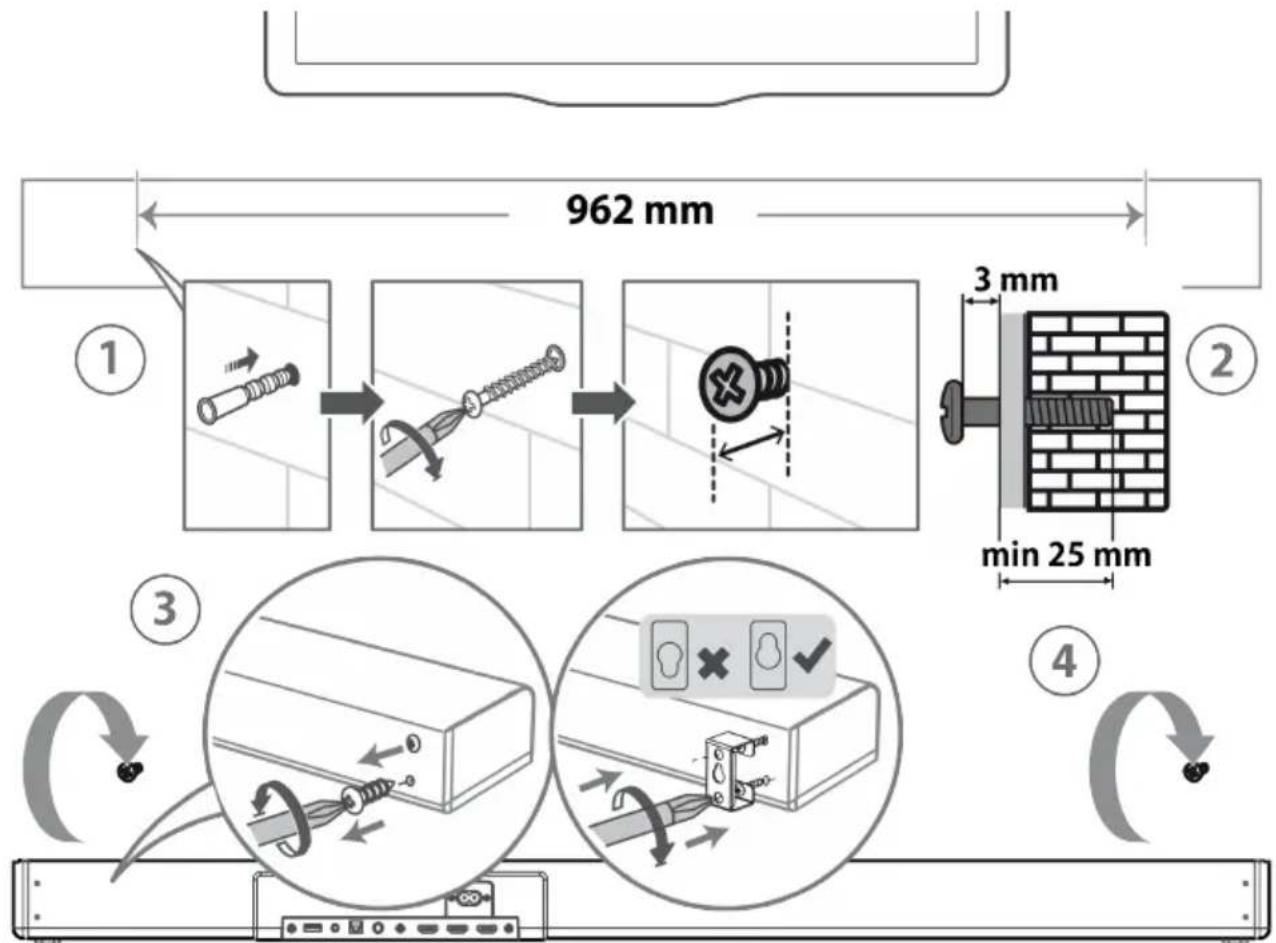

Montarea pe perete a barei de sunet

(dacă se utilizează opțiunea B)

1. Perforați 2 găuri paralele (Ø 5 – 8 mm fiecare, în funcție de tipul de perete) în perete. Distanța dintre găuri ar trebui să fie de 962 mm.
2. Fixați ferm 1 diblu în fiecare gaură din perete, dacă este necesar. Lăsați un spațiu de 3 mm între perete și capul șurubului.
3. Scoateți şuruburile din partea din spate a barei de sunet. Instalați consolele de montare pe perete pe partea din spate a barei de sunet și asigurați-vă că fanta mică pentru orificiul de montare este orientată în sus.
4. Ridicați bara de sunet peste capetele şuruburilor și fixați-o în poziție.

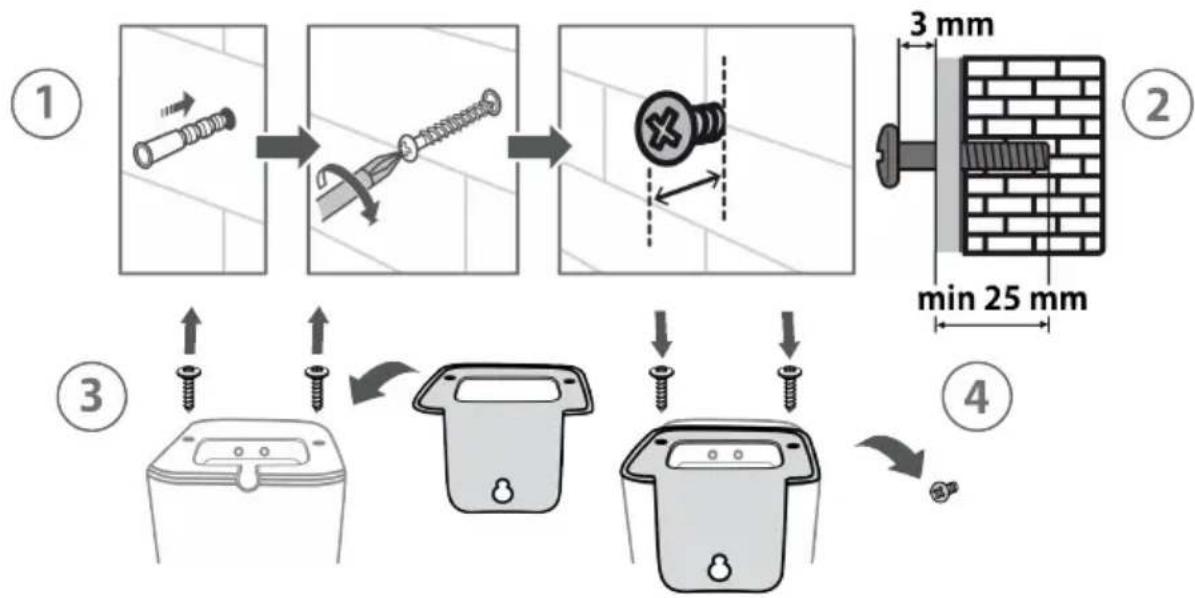

Montarea pe perete a difuzoarelor surround

NOTĂ: înainte de a instala suportul de montare pe perete, conectați ambele difuzoare cu cablul pentru difuzoarele surround și conectați adaptorul de alimentare.

1. Perforați 2 găuri paralele (∅ 5 – 8 mm fiecare, în funcție de tipul de perete) în perete.
2. Fixați ferm 1 diblu în fiecare gaură din perete, dacă este necesar. Lăsați un spațiu de 3 mm între perete și capul șurubului.
3. Scoateți şuruburile din partea de jos a difuzoarelor. Instalați suporturile de montare pe perete pe difuzoare.
4. Suspendați difuzoarele surround pe şuruburi.

• Pentru a preveni vătămarea corporală, acest aparat trebuie atașat ferm de podea/perete în conformitate cu instructiunile de instalare.
• Înălțimea de montare pe perete recomandată: ≤ 1,5 metri.
• Instalarea trebuie efectuată numai de personal calificat. Asamblarea incorectă poate duce la vătămări corporale grave și la daune materiale (dacă intenționați să instalați singur acest produs, trebuie să verificați dacă există instalații precum cablurile electrice și instalațiile sanitare care ar putea fi încorporate în interiorul peretelui). Este responsabilitatea instalatorului să verifice dacă peretele va suporta în siguranță sarcina totală a barei de sunet și a suporturilor de perete.
• Pentru instalare sunt necesare unelte suplimentare (nu sunt incluse).
• Nu strângeti excesiv şuruburile.
• Păstrați acest manual de instrucțiuni pentru consultare în viitor.
• Utilizați un dispozitiv electronic de găsire a structurilor de sprijin din pereți pentru a verifica tipul peretelui înainte de găurire și montare.

OPERARE GENERALĂ

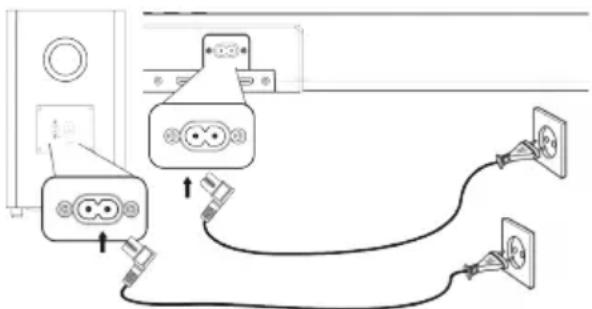

CONECTAREA ALIMENTĂRII CU ENERGIE

Risc de deteriorare a produsului! Asigurați-vă că tensiunea de alimentare corespunde tensiunii imprimate pe partea din spate sau pe partea inferioară a barei de sunet.

Înainte de a conecta cablul de alimentare în curent alternativ, asigurați-vă că ați finalizat toate celelalte conexiuni.

Conectați cablul de alimentare la mufa AC\~ de pe bara de sunet și apoi la o priză de rețea.

Subwoofer

Conectați cablul de alimentare la mufa AC\~ de pe subwoofer și apoi la o priză de rețea.

NOTĂ: Dacă nu există alimentare cu energie, asigurați-vă că cablul de alimentare și fișa sunt introduse complet și alimentarea este pornită.

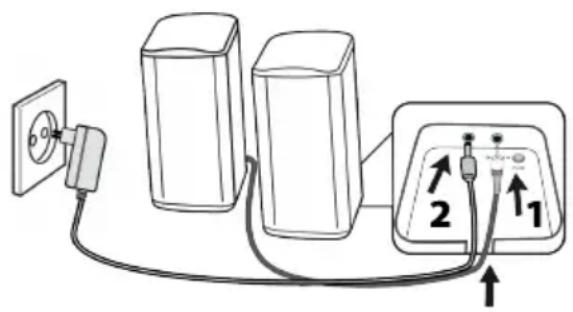

• Conectați ambele difuzoare cu cablul pentru difuzoarele surround de 2,5 mm.
• Conectați adaptorul de c.c. la mufa de intrare de c.c. din partea inferioară a difuzorului, apoi la o priză de rețea.

NOTĂ: atunci când difuzoarele sunt așezate orizontal pe o masă, treceți cablul de alimentare și cablul pentru difuzoarele surround prin canelură.

ASOCIEREA CU SUBWOOFERUL/DIFUZOARELE SURROUND

Împerecherea automată

Subwooferul/difuzoarele surround se asociază automat cu bara de sunet atunci când aceasta este pornită. Indicatorul PAIR (Asociere) al subwooferului/difuzoarelor surround se va aprinde constant.

Determinați starea pe baza indicatorului PAIR:

• Clipire rapidă > Modul de împerechere
• Aprins constant > Conectat/Împerechere reușită
• Clipire lentă > Conexiune/Împerechere eşuată

NOTĂ: nu apăsați butonul PAIR (Asociere) de pe subwoofer/difuzoarele surround, cu excepția cazului în care realizați asocierea manuală. Dacă bara de sunet nu este conectată la subwoofer/difuzoarele surround și este în modul On (Pornit), indicatorul PAIR (Asociere) de pe subwoofer/difuzoarele surround va clipi lent. Dacă asocierea automată eșuează, asociați manual subwooferul/difuzoarele surround cu bara de sunet.

Împerecherea manuală

1. Apăsați butonul de pe bara de sunet sau de pe telecomandă pentru a porni bara de sunet.

2. Apăsați lung butonul PAIR de pe subwoofer/difuzoarele surround timp de câteva secunde. Subwooferul/difuzoarele surround vor intra în modul de asociere, iar indicatorul PAIR va clipi rapid.

3. Apăsați lung butonul (MUTE) (Dezactivare sunet) de pe telecomandă până când apare PAIR (Asociere) pe afișaj.

4. Bara de sunet intră în starea de asociere. Indicatorul PAIR (Asociere) de pe subwoofer/ difuzoarele surround se va aprinde după asociere.
5. Dacă indicatorul Pair clipește, stabilirea conexiunii wireless a eșuat. Deconectați cablul subwooferului/difuzoarelor surround, apoi reconectați cablul principal după 4 minute. Repetați pașii de la 1 la 4.

NOTĂ: Dacă stabilirea conexiunii wireless eșuează din nou, verificați dacă există conflicte sau interferențe puternice (de exemplu, interferențe de la un dispozitiv electronic) în jurul locației dumneavoastră. Eliminați aceste conflicte sau interferențe puternice și repetați procedurile de mai sus. Subwooferul/difuzoarele surround trebuie să se afle la cel mult 6 metri de bara de sunet, într-o zonă deschisă.

STANDBY/ON

Când conectați pentru prima dată bara de sunet la priza de rețea, bara de sunet va fi în modul Standby.

• Apăsați butonul de pe bara de sunet sau de pe telecomandă pentru a activa bara de sunet.
• Apăsați din nou butonul pentru a comuta bara de sunet înapoi în modul STANDBY.
• Deconectați fișa cablului de alimentare de la priza de rețea dacă doriți să opriți complet bara de sunet.

Funcția de oprire automată

Bara de sunet trece automat în modul Standby după aproximativ 15 minute dacă televizorul sau unitatea externă este deconectat(ă), oprit(ă) sau volumul este prea aproape de nivelul zero sunet. - Vă rugăm să opriți complet bara de sunet pentru a economisi energie atunci când nu este utilizată.

SELECTAREA MODURILOR

Apăsați butonul / (Sursă) de pe bara de sunet sau butoanele AUX, , OPT/COA, HDMI 1/2, HDMI eARC și USB de pe telecomandă pentru a selecta modul dorit. Modul selectat va fi arătat pe afișaj.

REGLAREA NIVELULUI SUNETELOR JOASE/ÎNALTE

Apăsați butoanele BASS +/- de pe telecomandă pentru a regla nivelul sunetelor joase. Apăsați butoanele TREBLE +/- de pe telecomandă pentru a regla nivelul sunetelor înalte.

OPRIREA/PORNIREA SUNETULUI SURROUND

Apăsați butonul VERTICAL/SURROUND de pe telecomandă pentru a porni sunetul surround. Apăsați din nou acest buton pentru a opri sunetul surround.

Starea difuzoarelor surround

Semnal audio	EQ	VERTICAL/SURROUND
		PORNIT OPRIT
Canal dublu	MUSIC / VOICE	√	✕
	MOVIE / SPORT	√	√
Multicanal Toate modurile		√	√

√ Sunetul este emis simultan de bara de sunet, subwoofer și difuzoarele surround.
✗ Sunetul este emis numai de bara de sunet și de subwoofer.

Apăsați în mod repetat butonul EQ de pe telecomandă pentru a selecta efectele de egalizator presetate dorite (MOVIE / VOICE / MUSIC / SPORT).

REGLAREA VOLUMULUI

Apăsați butoanele +/- (Volum) de pe bara de sunet sau de pe telecomandă pentru a regla volumul. Dacă doriți să opriți sunetul, apăsați butonul (Dezactivare sunet) de pe telecomandă. Apăsați din nou butonul ✕ (Dezactivare sunet) sau apăsați butoanele +/- (Volum) de pe bara de sunet sau de pe telecomandă pentru a relua ascultarea normală.

REGLAREA LUMINOZITĂȚII

Apăsați în mod repetat butonul DIMMER de pe telecomandă pentru a selecta nivelul luminozității.

AV SYNC (SINC AV) (SETAȚI ÎNTÂRZIEREA AUDIO)

Sincronizați conținutul video și sunetul Dacă sunetul și conținutul video nu sunt sincronizate, setați întârzierea sunetului pentru a se potrivi cu conținutul video. Apăsați butoanele AV SYNC+/- de pe telecomandă pentru a sincroniza sunetul cu conținutul video.

NOTĂ: setarea întârzierii audio este posibilă numai pentru conținutul audio digital (HDMI/OPTIC/COAXIAL). În modul AUX/BT/USB, funcția AV SYNC nu este acceptată.

CONEXIUNILE

CONEXIUNEA HDMI

Pentru unele televizoare 4K HDR este necesar ca intrarea HDMI sau setările de imagine să fie setate pentru recepția de conținut HDR. Pentru detalii suplimentare de configurare pe afișajul HDR, consultați manualul de instrucțiuni al televizorului dumneavoastră.

eARC / ARC (Îmbunătățirea canalului de retur audio)

Funcția eARC / ARC (Îmbunătățirea canalului de retur audio) vă permite să trimiteți semnal audio de la televizorul dumneavoastră compatibil cu ARC către bara dumneavoastră de sunet printr-o singură conexiune HDMI. Pentru a vă bucura de funcția ARC, asigurați-vă că televizorul dumneavoastră este compatibil atât cu HDMI-CEC, cât și cu ARC, și că este configurat corespunzător. Când este configurat corect, puteți utiliza telecomanda televizorului pentru a regla volumul de ieșire (Volum +/- și Dezactivare sunet) al barei de sunet.

Conectați cablul HDMI de la mufa HDMI OUT (TV eARC/ARC) a unității la mufa HDMI (ARC) de pe televizorul dumneavoastră compatibil cu ARC.

NOTĂ: Televizorul dumneavoastră trebuie să accepte HDMI-CEC și funcția ARC. HDMI-CEC și ARC trebuie setate la On (Activat). Metoda de setare a HDMI-CEC și ARC poate diferi în funcție de televizor. Pentru detalii despre funcția ARC, vă rugăm să consultați manualul de utilizare. ARC funcționează numai cu dispozitive care sunt compatibile cu HDMI ARC, precum și cu un cablu HDMI 1.4 (și versiuni ulterioare).

HDMI standard

Dacă televizorul dumneavoastră nu este compatibil cu HDMI ARC, conectați bara dumneavoastră de sunet la televizor printr-o conexiune HDMI standard.

Utilizați un cablu HDMI pentru a conecta mufa HDMI OUT (TV eARC/ARC) a barei de sunet la mufa HDMI IN a televizorului.

Utilizați un cablu HDMI pentru a conecta mufa HDMI IN (1 sau 2) a barei de sunet la dispositivele dumneavoastră externe (de exemplu console de jocuri, playere DVD și Blu-ray)

UTILIZAREA MUFEI OPTICAL

Conectați un cablu OPTICAL la mufa OPTICAL OUT a televizorului și la mufa OPTICAL de pe bara de sunet.

UTILIZAREA MUFEI COAXIAL

De asemenea, puteți utiliza cablul COAXIAL pentru a conecta mufa COAXIAL OUT a televizorului cu mufa COAXIAL de pe bara de sunet.

UTILIZAREA MUFEI AUX

Utilizați un cablu audio de la 3,5 mm la 3,5 mm pentru a conecta mufa pentru căști a televizorului sau a dispozitivului audio extern la mufa AUX de pe bara de sunet.

Utilizați un cablu RCA de la 3,5 mm la 3,5 mm pentru a conecta mufele de ieșire audio ale televizorului la mufa AUX de pe bara de sunet.

UTILIZAREA AUX / OPTICAL / COAXIAL / HDMI

1. Asigurați-vă că bara de sunet este conectată la televizor sau la dispozitivul audio.
2. Apăsați în mod repetat butonul ✝ / ☐ (Sursă) de pe bara de sunet sau apăsați butoanele AUX, OPT/COA, HDMI 1/2, HDMI eARC de pe telecomandă pentru a selecta modul dorit. Modul selectat va fi arătat pe afișaj.
3. Apăsați butonul +/- (Volum) pentru a regla volumul la nivelul dorit.

NOTĂ: Este posibil ca bara de sunet să nu poată decoda toate formatele audio digitale de la sursa de intrare. În acest caz, bara de sunet va dezactiva sunetul. Acesta NU este un defect. Asigurați-vă că setarea audio a sursei de intrare (de exemplu TV, consolă de jocuri, player DVD, etc.) este setată la PCM sau la Dolby Digital (Consultați manualul de utilizare al dispozitivului sursă de intrare pentru detaliile setărilor audio ale acestuia) cu intrarea HDMI 1 / HDMI 2 / HDMI ARC / OPTICAL / COAXIAL. Când selectați un alt format audio, bara de sunet va afișa următoarele:

PCM Audio - PCM AUDIO

Dolby Digital, Dolby TrueHD, Dolby Digital Plus - DOLBY AUDIO

Dolby Atmos - Dolby TrueHD, Dolby Atmos - Dolby Digital Plus - DOLBY ATMOS

UTILIZAREA BLUETOOTH®

Împerecherea barei de sunet cu un dispozitiv Bluetooth® pentru a asculta muzică.

Împerecherea pentru prima oară

1. Apăsați în mod repetat butonul / (Sursă) de pe bara de sunet sau apăsați butonul de pe telecomandă pentru a selecta modul Bluetooth ^ . Afișajul va arăta NO BT.
2. Activați-vă dispozitivul Bluetooth® și selectați modul de căutare.
3. Selectați „TH-E874B” din lista de asociere. După solicitarea audio, sistemul este conectat cu succe, afișajul va arăta ȚȚ.

Împerecherea unui dispozitiv nou

1. Dacă doriți să conectați bara de sunet la alt dispozitiv Bluetooth, apăsați lung butonul ▶II de pe telecomandă pentru a deconecta dispozitivul Bluetooth conectat în prezent.
2. Urmați pașii 2 și 3 din „Împerecherea pentru prima oară” de mai sus pentru a împerechea un nou dispozitiv Bluetooth®.

Ascultarea de muzică de la un dispozitiv Bluetooth®

Dacă dispozitivul dumneavoastră Bluetooth® acceptă A2DP, redați muzică prin intermediul dispozitivului dumneavoastră.

Dacă dispozitivul dumneavoastră Bluetooth® acceptă AVRCP, utilizati telecomanda furnizată pentru a controla redarea.

• Pentru a mări/micșora volumul, apăsați butonul +/- (Volum).
• Pentru a pune pe pauză/relua redarea, apăsați butonul ▶II .
• Pentru a sări o pistă, apăsați butonul ◀◀ / ▶▶.

Pentru a deconecta funcția Bluetooth®, puteți:

• Comuta la o altă sursă pe bara de sunet;
• Dezactiva funcția de pe dispozitivul dumneavoastră Bluetooth®.

NOTĂ: Raza de acțiune dintre bara de sunet și dispozitiv este de aproximativ 8 metri. Înainte de a conecta un dispozitiv Bluetooth® la bara de sunet, asigurați-vă că cunoașteți capabilitățile dispozitivului. Compatibilitatea cu toate dispozitivele Bluetooth® nu este garantată. Orice obstacol între dispozitiv și bara de sunet poate reduce raza de acțiune.Țineți acest player departe de alte dispozitive electronice care pot cauza interferențe. Playerul va fi, de asemenea, deconectat atunci când dispozitivul dumneavoastră este mutat dincolo de raza de acțiune.

UTILIZAREA USB

Prin conectarea unui dispozitiv USB de stocare în masă (de exemplu, o unitate flash USB) la această unitate, vă puteți bucura de muzica stocată a dispozitivului prin intermediul barei de sunet.

1. Apăsați butonul ✝ / ☐ (Sursă) de pe bara de sunet sau apăsați butonul USB de pe telecomandă pentru a selecta modul USB.
2. Apăsați butonul pentru a pune pe pauză/a relua redarea.
3. Pentru a sări o pistă, apăsați butonul ◀◀ / ▶▶.

NOTĂ: Playerul acceptă doar formatul de fișier muzical USB al MP3. Bara de sunet poate accepta dispositive USB cu până la 32 GB de memorie. Este posibil ca bara de sunet să nu fie compatibilă cu toate dispositivele USB, acest lucru nu este un indiciu al existenței unei probleme cu unitatea.

DOLBY ATMOS®

Dolby Atmos® vă oferă o experiență de ascultare captivantă, oferind sunet într-un spațiu tridimensional și toată bogăția, claritatea și puterea sunetului Dolby. Pentru mai multe informații, vă rugăm să vizitați dolby.com/technologies/dolby-atmos

Utilizarea tehnologiei Dolby Atmos®

• Dolby Atmos® este disponibilă numai în modul HDMI. Pentru detalii despre conexiune, consultați „Conexiunea HDMI”.
• Pentru a utiliza Dolby Atmos® în modurile HDMI1, HDMI2 și HDMI ARC/eARC, televizorul dumneavoastră trebuie să fie compatibil cu Dolby Atmos®.
• Asigurați-vă că ați selectat „No Encoding” (Fără codificare) pentru fluxul de biti în ieșirea audio a dispozitivului extern conectat (de exemplu, player DVD, player Blu-ray, televizor etc.).

NOTĂ: Experiența completă Dolby Atmos este disponibilă numai atunci când bara de sunet este conectată la sursă printr-un cablu HDMI 2.0. Bara de sunet va funcționa în continuare atunci când este conectată prin alte metode (cum ar fi un cablu optic digital), dar acestea nu pot accepta toate caracteristicile Dolby. Având în vedere acest lucru, recomandarea noastră este să vă conectați prin HDMI, pentru a asigura suport Dolby complet.

DEPANARE

Pentru a menține valabilitatea garanției, nu încercați niciodată să reparați singur sistemul. Dacă întâmpinați probleme când utilizați această unitate, verificați următoarele puncte înainte de a solicita efectuarea de service.

Problemă Solutie

Lipsă alimentare cu energie	Asigurați-vă că ați conectat corect cablul de alimentare în curent alternativ al aparatului.Asigurați-vă că există curent la priza de curent alternativ.Apăsați butonul pentru a porni bara de sunet.
Telecomanda nu funcționează	Înainte de a apăsa orice buton de control al redării, selectați mai întâi sursa corectă.Reduceți distanța dintre telecomandă și bara de sunet.Introduceți bateria cu polaritățile acesteia /alinate așa cum se indică.Înlocuiți bateria.Îndreptați telecomanda direct către senzorul din partea frontală a barei de sunet.

Problemă Solutie

Lipsă sunet	Asigurați-vă că bara de sunet nu este dezactivată. Apăsați butoanele (Dezactivare sunet) sau +/- (Volum) pentru a relua ascultarea normală.Apăsați butonul de pe bara de sunet sau de pe telecomandă pentru a comuta bara de sunet la modul Standby. Apoi apăsați din nou butonul pentru a activa bara de sunet.Deconectați atât bara de sunet, cât și subwooferul de la priza electrică, apoi conectați-le din nou. Porniți bara de sunet.Asigurați-vă că setarea audio a sursei de intrare (de exemplu, TV, consolă de jocuri, player DVD, etc.) este setată la modul PCM în timp ce utilizați conexiunea digitală (de exemplu, HDMI, OPTICAL, COAXIAL).Subwooferul este în afara zonei de acoperire. Vă rugăm să mutați subwooferul mai aproape de bara de sunet. Asigurați-vă că subwooferul se află la cel mult 5 metri de bara de sunet (cu cât mai aproape, cu atât mai bine).Este posibil ca bara de sunet să fi pierdut conexiunea cu subwooferul. Asociați din nou unitățile urmând pașii din secțiunea „Împerecherea cu subwooferul”Este posibil ca bara de sunet să nu poată decoda toate formatele audio digitale de la sursa de intrare. În acest caz, bara de sunet va dezactiva sunetul. Acesta NU este un defect.
Televizorul are probleme de afişare în timpul vizionării de conținut HDR de la sursa HDMI	Pentru unele televizoare 4K HDR este necesar ca intrarea HDMI sau setările de imagine să fie setate pentru recepția de conținut HDR. Pentru detalii suplimentare de configurare pe afişajul HDR, consultați manualul de instrucțiuni al televizorului dumneavoastră.
Nu pot găsi numele Bluetooth al acestei unități pe dispozitivul meu Bluetooth pentru împerecherea Bluetooth	Asigurați-vă că funcția Bluetooth® este activată pe dispozitivul dumneavoastră Bluetooth®.Împerecheați din nou bara de sunet cu dispozitivul dumneavoastră Bluetooth®.Bara de sunet are o funcție Bluetooth® care poate primi un semnal pe o rază de 8 metri. Păstrați o distanță de 8 metri între bara de sunet și dispozitivul dumneavoastră Bluetooth®.
Bara de sunet se oprește	Când nivelul semnalului de intrare extern al barei de sunet este prea scăzut, bara de sunet se va opri automat după 15 minute. Vă rugăm să măriți nivelul volumului dispozitivului dumneavoastră extern.
Nu pot să obțin efecte Dolby Atmos® remarcabile	Pentru conexiunile non-HDMI (cum ar fi utilizarea USB, Bluetooth, OPTICAL sau AUDIO IN), sunt generate efecte surround cu înălțime limitată. Consultați secțiunea Dolby Atmos® despre modul de a obține cele mai bune efecte Dolby Atmos®.

SPECIFICATII

Bară de sunet
Sursă de alimentare 100–240 V~; 50/60 Hz
Consum de energie	51 W< 0,5 W (Standby)
USB	5 V / 500 mAHi-Speed USB (2.0) / FAT32 / FAT1632 G (maxim), Fișiere MP3 acceptate
Dimensiuni (L x Î x A) 1000 x 67 x 105 mm
Greutate netă 3,6 kg
Sensibilitatea intrării audio 700 mV
Răspuns în frecvență 120 Hz – 20 KHz
Specificații wireless
Versiune/Profiluri Bluetooth	V 5.3 (A2DP, AVRCP)
Interval de frecvență Bluetooth	2400 MHz ~ 2483,5 MHz
Putere maximă de transmisie prin Bluetooth	≤ 5 dBm
Interval de frecvență wireless la 5,8 GHz	5729 MHz ~ 5819 MHz
Putere maximă de transmisie la 5,8 GHz	≤ 6 dBm
Tip de modulare GFSK, π/4 DQPSK
Subwoofer
Sursă de alimentare 100-240 V~; 50/60 Hz
Consum de energie	30 W< 0,5 W (Standby)
Dimensiuni (L x Î x A) 240 x 420 x 240 mm
Greutate netă 5,2 kg
Răspuns în frecvență 40 Hz – 120 Hz
Difuzor surround
Model de adaptor	KA3601A-2401500DE
Intrare	100-240V~ 50/60Hz, 1,0A (Max)
leșire	24V / 1,5A
Dimensiuni (L x Î x A) 71 x 150 x 108 mm
Greutate netă 1,0 kg (2 x 0,5 kg)
Răspuns în frecvență 120 Hz - 20 kHz
Impedanță 2 x 8 Ω

Amplificator (Rădăcina medie pătrată a puterii de ieșire)

Bară de sunet 2 x 60 W + 2 x 40 W + 60 W

Subwoofer 180 W

Difuzor surround 2 x 40 W

Telecomandă

Distanță/Unghi 6 m (19,7 picioare) / 30°

Tip baterie AAA (2 × 1,5 V)

NE REZERVĂM DREPTUL DE A MODIFICA SPECIFICATIILE TEHNICE.

ÎNTRETINERE/CURĂTARE

• Asigurați-vă că unitatea este deconectată complet de la priza de rețea înainte de curățare.
• Nu utilizați niciodată solventi duri sau puternici pentru a curăța dispozitivul, deoarece aceștia pot deteriora suprafața dispozitivului. O lavetă uscată și moale este corespunzătoare, totuși, dacă dispozitivul este extrem de murdar, poate fi șters cu o lavetă ușor umedă. Asigurați-vă că dispozitivul este uscat după curățare.

Atunci când trebuie să expediați dispozitivul, depozitați-l în ambalajul său original. Păstrați ambalajul în acest scop.

AVERTIZARE: NU UTILIZAȚI ACEST PRODUS LÂNGĂ APĂ, ÎN ZONE UMEDE, PENTRU A EVITA INCENDIUL, VĂTĂMAREA CORPORALĂ SAU ELECTROCUTAREA. OPRITI ÎNTOTDEAUNA PRODUSUL CÂND NU ÎL UTILIZAȚI SAU ÎNAINTE DE O REVIZIE. ÎN ACEST APARAT NU EXISTĂ

PIESE CARE SĂ POATĂ FI REPARATE DE CĂTRE CLIENT. APELAȚI ÎNTOTDEAUNA LA UN SERVICE CALIFICAT AUTORIZAT. PRODUSUL SE AFLĂ SUB O TENSIUNE PERICULOASĂ.

PENTRU A EVITA PERICOLUL DE SUFOCARE, NU LĂSAȚI PUNGA DIN PLASTIC LA ÎNDEMÂNA BEBELUȘILOR ȘI A COPIILOR. NU UTILIZAȚI ACEASTĂ PUNGĂ ÎN PATURI OBIȘNUITE, PATURI PENTRU COPII, CĂRUCIOARE PENTRU COPII SAU ȚARCURI PENTRU COPII. ACEASTĂ PUNGĂ NU ESTE O JUCĂRIE.

Eliminarea echipamentelor electrice și electronice uzate

(valabilă în țările Uniunii Europene și în alte țări europene cu sisteme de colectare separate)

Acest simbol aflat pe produs sau pe ambalajul produsului indică faptul că acest produs nu trebuie tratat drept deșeu menajer. În schimb, produsul trebuie predat la punctul de colectare aplicabil pentru reciclarea echipamentelor electrice și electronice Asigurându-vă că acest produs este eliminat în mod corect, veți ajuta la prevenirea posibilelor consecințe negative asupra mediului și asupra sănătății umane care altfel ar putea fi cauzate de manipularea inadecvată a deșeurilor acestui produs. Reciclarea materialelor contribuie la conservarea resurselor naturale. Pentru informații mai detaliate privind reciclarea acestui produs, vă rugăm să contactați primăria locală, serviciul local de eliminare a deșeurilor menajere sau magazinul de la care ați achiziționat produsul.

Informații despre produs și despre rețeaua de puncte de service pot fi găsite la adresa de internet: www.JVCAUDIO.ro

Prin prezenta, ETA a.s. declară că echipamentul radio de tipí TH-E874B este conform cu Directiva 2014/53/UE. Textul integral al Declarației de conformitate UE este disponibil la următoarea adresă Internet: www.JVCAUDIO.cz/doc

ВЪВЕДЕНИЕ
