TH-E874B - Accessoire pour barre de son JVC - Bezpłatna instrukcja obsługi

Typ produktu	Uchwyt ścienny do soundbara
Marka	JVC
Model	TH-E874B
Kompatybilne soundbary	Soundbary JVC ze standardowymi otworami montażowymi VESA
Materiał	Stal z powłoką antykorozyjną
Kolor	Czarny
Typ montażu	Montaż na ścianie
Maksymalne obciążenie	10 kg (22 funty)
Wymiary (S x W x G)	800 x 45 x 120 mm (31.5 x 1.8 x 4.7 in)
Waga (netto)	1.5 kg (3.3 lbs)
Kompatybilność VESA	200 x 100 mm, 300 x 200 mm (uniwersalny)
Dołączone akcesoria	Kołki ścienne, śruby, podkładki gumowe, poziomica
Instalacja	Łatwy montaż DIY z dołączoną instrukcją i szablonem
Funkcje bezpieczeństwa	Zatrzask bezpieczeństwa, konstrukcja zapobiegająca przechylaniu
Konserwacja	Przecierać suchą szmatką; nie używać ściernych środków czyszczących
Gwarancja	2-letnia ograniczona gwarancja producenta
Dostępność części zamiennych	Śruby i podkładki dostępne przez wsparcie JVC
Kraj pochodzenia	Chiny

Często zadawane pytania - TH-E874B JVC

Z jakimi soundbarami jest kompatybilny JVC TH-E874B?

TH-E874B jest zaprojektowany dla soundbarów JVC, które mają standardowe wzory montażowe VESA, zazwyczaj 200x100 mm lub 300x200 mm. Zawsze sprawdź rozstaw otworów montażowych swojego soundbara przed zakupem.

Jakie narzędzia są potrzebne do instalacji?

Będziesz potrzebować wiertarki, śrubokręta (krzyżakowego), poziomicy (dołączonej) oraz detektora belek do montażu na płycie gipsowo-kartonowej. Uchwyt jest dostarczany ze wszystkimi niezbędnymi kołkami i śrubami.

Czy mogę zamontować ten uchwyt na betonowej ścianie?

Tak, ale musisz użyć kołków betonowych (dołączonych). Dostarczone śruby są przeznaczone do belek drewnianych; do betonu wywierć otwory pilotażowe i użyj dołączonych kołków murarskich.

Czy uchwyt umożliwia zarządzanie kablami?

Tak, uchwyt posiada wbudowane klipsy kablowe z tyłu, aby schludnie poprowadzić i ukryć kable zasilania i audio soundbara.

Jaka jest maksymalna waga, jaką ten uchwyt może utrzymać?

TH-E874B ma maksymalną nośność 10 kg (22 funty). Upewnij się, że twój soundbar nie przekracza tej wagi.

Czy mogę regulować kąt soundbara po zamontowaniu?

Nie, ten uchwyt jest stały i nie oferuje regulacji pochylenia ani obrotu. Do montażu pod kątem rozważ inny model.

Jak czyścić uchwyt?

Przecieraj uchwyt miękką, suchą szmatką. Unikaj używania ściernych środków czyszczących lub rozpuszczalników, które mogą uszkodzić powłokę.

Czy uchwyt jest kompatybilny z soundbarami innych marek niż JVC?

Chociaż zaprojektowany dla JVC, może pasować do innych marek o tym samym wzorze VESA i limicie wagowym. Zmierz otwory montażowe swojego soundbara, aby to potwierdzić.

Jaki jest okres gwarancji dla TH-E874B?

JVC oferuje 2-letnią ograniczoną gwarancję na wady produkcyjne. Zachowaj paragon do zgłaszania roszczeń gwarancyjnych.

Czy mogę dokupić zapasowe śruby lub części?

Tak, części zamienne, takie jak śruby i podkładki gumowe, są dostępne przez obsługę klienta JVC. Skontaktuj się z nimi, aby uzyskać informacje o zamówieniu.

INSTRUKCJA OBSŁUGI TH-E874B JVC

SELECT EQUALIZER (EQ) EFFECT

UMÍSTĚNÍ A INSTALACE

Umístění

VOLBA EFEKTÜ EKVALIZÉRU (EQ)

• Dziękujemy za zakup naszego produktu.
• Prosimy o przeczytanie niniejszej instrukcji obsługi, aby dowiedzieć się, jak prawidłowo obsługiwać sprzęt. Po przeczytaniu instrukcji obsługi odóż ją w bezpieczne miejsce, aby móc z niej skorzystać w przyszłości.

WAŻNE INSTRUKCJE BEZPIECZEŃSTWA

UWAGA

RYZYKO PORAŻENIA PRĄDEM. NIE OTWIERAĆ.

UWAGA: ABY ZMNIEJSZYĆ RYZYKO PORAŻENIA PRĄDEM, NIE NALEŻY ZDEJMOWAĆ POKRYWY (ANI TYLNEJ CZĘŚCI). WEWNĄTRZ NIE MA CZĘŚCI, KTÓRE MOGA BYĆ NAPRAWIANE PRZEZ UŻYTKOWNIKA. ZŁĘĆ CZYNNOŚCI SERWISOWE WYKWALIFIKOWANEMU PERSONELOWI SERWISOWEMU.

Symbol błyskawicy ze strzałką wewnątrz trójkąta równobocznego ma na celu ostrzeżenie użytkownika o obecności nieizolowanego „niebezpiecznego napięcia” w obrębie obudowy produktu, które może mieć wystarczającą wielkość, aby stanowić ryzyko porażenia prądem elektrycznym osób.

Wykrzyknik w trójkącie równobocznym ma na celu ostrzeżenie użytkownika o obecności ważnych instrukcji obsługi i konserwacji (serwisowania) w literaturze dołączonej do urządzenia.

Bezpieczeństwo

• Przeczytaj instrukcje – Przed rozpoczęciem użytkowania produktu należy przeczytać wszystkie instrukcje dotyczące bezpieczeństwa i obsługi.
• Zachowaj instrukcje – Instrukcję bezpieczeństwa i obsługi należy zachować do wykorzystania w przyszłości.
• Przestrzegaj wszystkich ostrzeżeń – Należy przestrzegać wszystkich ostrzeżeń umieszczonych na urządzeniu oraz w instrukcji obsługi.
• Przestrzegaj wszystkich instrukcji – Należy przestrzegać wszystkich instrukcji obsługi i użytkowania.
• Nie używaj urządzenia w pobliżu wody – Urządzenie nie powinno być używane w pobliżu wody lub wilgoci – na przykład w wilgotnej piwnicy lub w pobliżu basenu i tym podobnych.
• Urządzenie należy czyścić wyłącznie suchą szmatką.
• Nie blokuj żadnych otworów wentylacyjnych. Instaluj zgodnie z instrukcjami producenta.
• Nie instaluj w pobliżu źródeł ciepła, takich jak kaloryfery, grzejniki, piece lub inne urządzenia (w tym wzmacniacze) wytwarzające ciepło.
• Nie należy naruszać funkcji bezpieczeństwa wtyczki polaryzowanej lub uziemiającej. Wtyczka polaryzowana ma dwa ostrza, z których jedno jest szersze od drugiego. Wtyczka z uziemieniem ma dwa ostrza i trzeci bolec uziemiający. Szerokie ostrze lub trzeci bolec służą bezpieczeństwu użytkownika. Jeśli dostarczona wtyczka nie pasuje do gniazdka, należy skonsultować się z elektrykiem w celu wymiany przestarzałego gniazdka.
• Należy chronić przewód zasilający przed nadepnięciem lub przygnieczeniem, szczególnie przy wtyczkach, gniazdkach i w miejscu, w którym wychodzi on z urządzenia.

• Należy używać wyłącznie przystawek/akcesoriów określonych przez producenta.

• Uzewaj wyłącznie z wózkiem, stojakiem, trójnogiem, wspornikiem lub stołem określonym przez producenta lub sprzedawanym razem z urządzeniem. W przypadku korzystania z wózka lub stojaka należy zachować ostrożność podczas przenoszenia kombinacji wózek/aparatura, aby uniknąć obrażeń spowodowanych przewróceniem się urządzenia.

• Odłączaj urządzenie od zasilania podczas burz z wyładowaniami atmosferycznymi lub gdy nie jest ono używane przez dłuższy czas.
• Wszelkie czynności serwisowe należy zlecać wykwalifikowanemu personelowi. Serwisowanie jest konieczne, jeżeli urządzenie zostało w jakikolwiek sposób uszkodzone, np. przewód zasilający lub wtyczka są uszkodzone, doszło do rozlania płynu lub przedmioty wpadły do urządzenia, urządzenie zostało wystawione na działanie deszczu lub wilgoci, nie działa normalnie lub zostało upuszczone.
• Niniejsze urządzenie jest urządzeniem elektrycznym klasy II lub podwójnie izolowanym. Zostało ono zaprojektowane w taki sposób, że nie wymaga bezpiecznego połączenia z uziemieniem elektrycznym.
• Urządzenie nie może być narażone na kapanie ani rozpryskiwanie cieczy. Na urządzeniu nie wolno umieszczać żadnych przedmiotów wypełnionych płynami, takich jak wazony.
• Minimalna odległość wokół urządzenia zapewniająca wystarczającą wentylację wynosi 5 cm.
• Wentylacja nie powinna być utrudniona przez zakrywanie otworów wentylacyjnych przedmiotami takimi jak gazety, obrusy, zasłony itp.
• Na urządzeniu nie wolno stawiać źródeł otwartego ognia, takich jak zapalone świece.
• Baterie należy poddać recyklingowi lub utylizacji zgodnie z państwowymi i lokalnymi wytycznymi.
• Aparat może być używany w klimacie umiarkowanym.

Uwaga

• Używanie elementów sterujących, regulacyjnych lub wykonywanie procedur innych niż opisane w niniejszym dokumencie może spowodować narażenie na niebezpieczne promieniowanie lub inne niebezpieczne działania.
• Aby zmniejszyć ryzyko pożaru lub porażenia prądem, nie należy wystawiać urządzenia na działanie deszczu lub wilgoci. Urządzenie nie może być narażone na kapanie lub rozpryskiwanie cieczy, a na urządzeniu nie wolno stawiać przedmiotów wypełnionych płynami, takich jak wazony.
• Jeżeli wtyczka sieciowa/złączka urządzenia jest używana jako urządzenie rozłączające, urządzenie rozłączające musi być łatwo dostępne.
• Niebezpieczeństwo wybuchu w przypadku nieprawidłowej wymiany baterii. Wymiana dozwolona tylko na ten sam lub równoważny typ.

Ostrzeżenie

• Akumulator (baterie lub zestaw baterii) nie może być narażony na działanie nadmiernego ciepła, takiego jak promienie słoneczne, ogień lub podobne.
• Przed uruchomieniem tego systemu należy sprawdzić, czy jego napięcie jest identyczne z napięciem lokalnej sieci zasilającej.
• Nie należy umieszczać urządzenia w pobliżu silnych pół magnetycznych.
• Nie należy umieszczać urządzenia na wzmacniaczu lub odbiorniku.
• Jeżeli do wnętrza urządzenia wpadnie jakikolwiek obiekt stały lub ciecz, przed dalszą eksploatacją należy odłączyć je od zasilania i zlecić sprawdzenie przez wykwalifikowany personel.

• Nie należy próbować czyścić urządzenia za pomocą rozpuszczalników chemicznych, ponieważ może to spowodować uszkodzenie wykończenia. Należy używać czystej, suchej lub lekko wilgotnej szmatki.

• Podczas wyjmowania wtyczki z gniazdka ściennego należy zawsze ciągnąć bezpośrednio za wtyczkę, a nie szarpać za przewód.

• Zmiany lub modyfikacje tego urządzenia, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, spowodują utratę przez użytkownika prawa do obsługi urządzenia.
• Etykieta znamionowa jest przyklejona na spodzie lub z tyłu urządzenia.

Użytkowanie baterii UWAGA

- Aby zapobiec wyciekowi z baterii, który może spowodować obrażenia ciała, szkody materialne lub uszkodzenie urządzenia:

- Zainstaluj wszystkie baterie prawidłowo i zgodnie z oznaczeniami ⊕ i ⊖ na urządzeniu. -Nie mieszaj starych i nowych baterii.

- Nie mieszaj baterii alkalicznych, standardowych (węglowo-cynkowych) i akumulatorków (Ni-Cd, Ni-MH, itp.).

- Wyjmij baterie, jeżeli urządzenie nie jest używane przez dłuższy czas.

CO ZNAJDUJE SIĘ W PUDEŁKU

Soundbar Głośniki surround Bezprzewodowy subwoofer

2 x przewód zasilający AC Adapter Kabel do głośników surround

Pilot zdalnego sterowania 2 x bateria AAA

Zestaw do montażu na ścianie (dla listwy Soundbar)

Instrukcja obsługi

Zestaw do montażu na ścianie (dla głośników)

UWAGA: Zdjęcia, ilustracje i rysunki przedstawione w niniejszej instrukcji obsługi mają charakter poglądowy, rzeczywisty produkt może różnić się wyglądem. Ilość przewodu zasilającego i typ wtyczki różnią się w zależności od regionu.

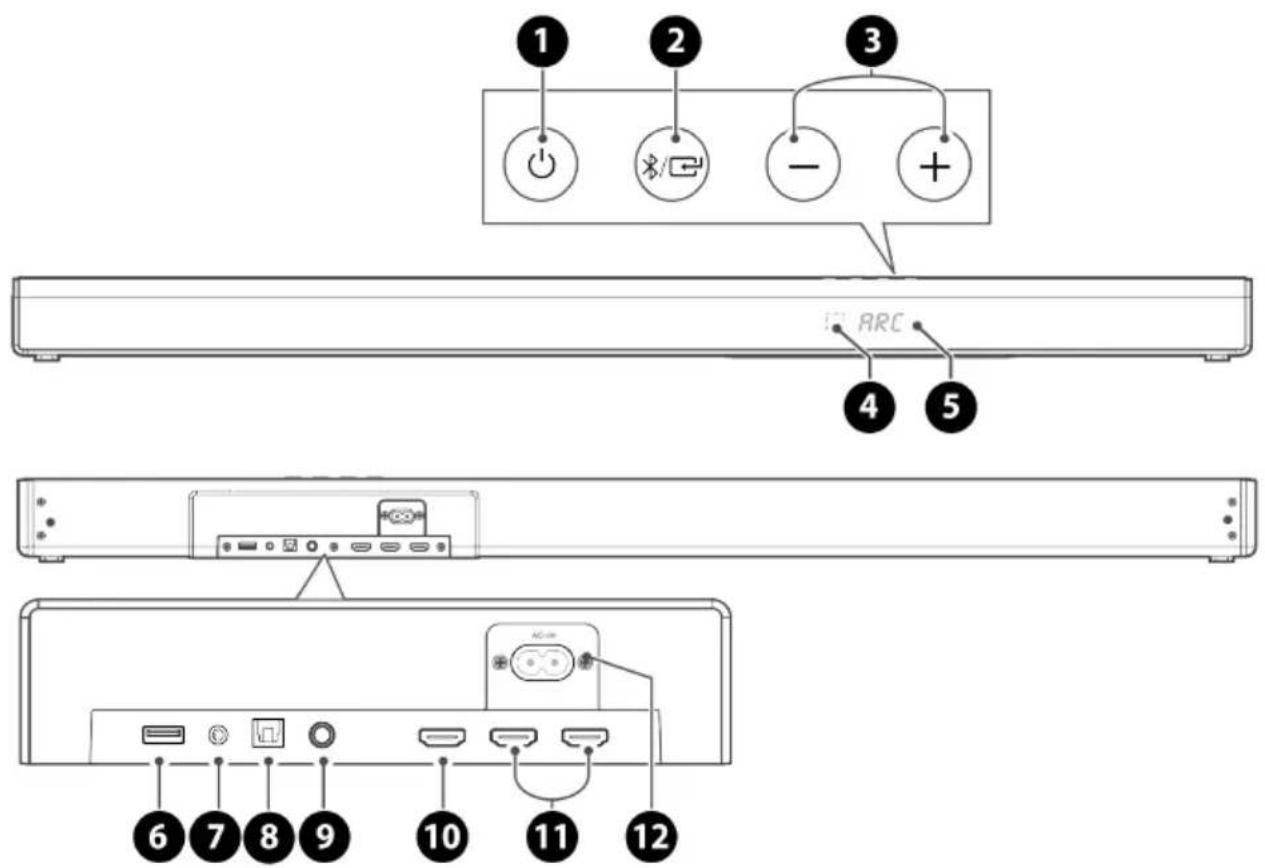

SOUNDBAR

1. Przycisk (ON/OFF)

Przełączanie listwy Soundbar między trybem włączenia a trybem gotowości.

1. Przycisk /*(SOURCE)

Wybór funkcji odtwarzania.

1. Przyciski +/- (VOLUME)

Zwiększanie/zmniejszanie poziomu głośności.

1. Czujnik pilota zdalnego sterowania

Czujnik odbiera sygnał z pilota zdalnego sterowania.

1. Okno wyświetlacza

Pokazuje bieżący stan.

1. Gniazdo USB

Włóż urządzenie USB, aby odtwarzać muzykę.

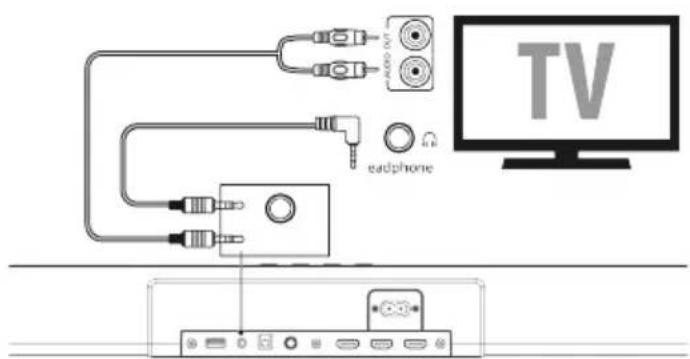

1. Gniazdo AUX

Podłącz do zewnętrznego urządzenia audio.

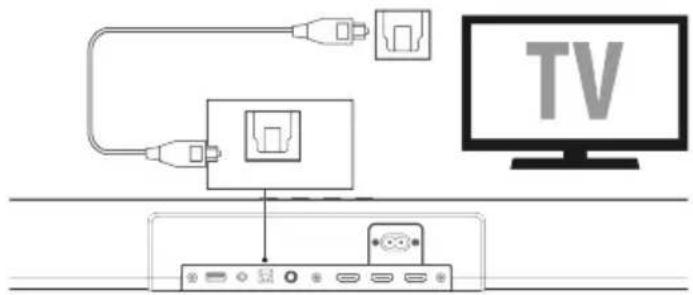

1. Gniazdo OPTICAL

Służy do podłączenia do gniazda OPTICAL OUT w urządzeniu zewnętrznym.

1. Gniazdo COAXIAL

Służy do podłączenia do gniazda COAXIAL OUT w urządzeniu zewnętrznym.

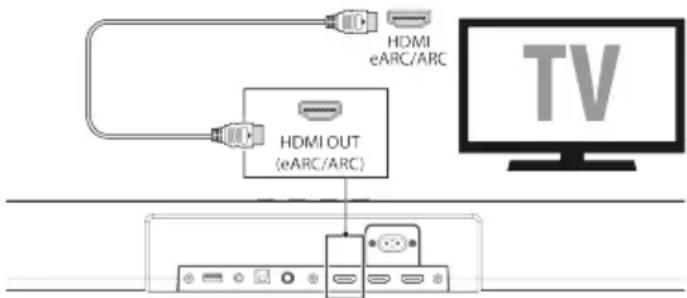

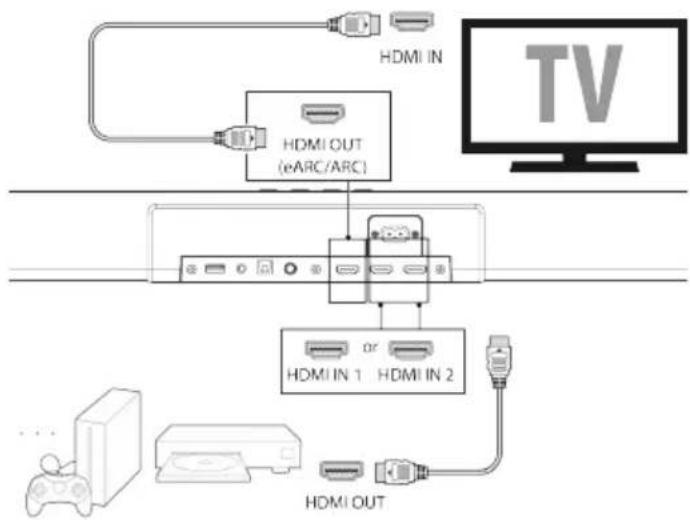

1. Gniazdo HDMI OUT (TV eARC/ARC)

Port służący do podłączenia telewizora. Port obsługuje funkcję eARC/ARC HDMI, która umożliwia odtwarzanie przez listwę soundbar dźwięku pochodzącego z podłączonego telewizora.

11. Gniazda HDMI IN (1/2)

Dwa porty HDMI do podłączania urządzeń źródłowych HDMI, takich jak odtwarzacz DVD, odtwarzacz Blu-ray Disc™ lub konsola do gier. Należy pamiętać, że w danym momencie można korzystać tylko z jednego wejścia HDMI.

12. Gniazdo AC\~

Służy do podłączenia kabla zasilającego.

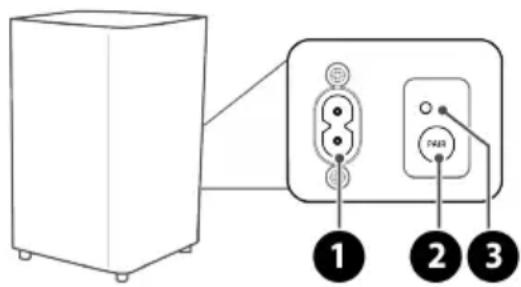

BEZPRZEWODOWY SUBWOOFER

1. Gniazdo AC\~

Podłączenie do źródła zasilania.

2. Przycisk PAIR

Naciśnij, aby włączyć funkcję parowania między listwą Soundbar a subwooferem.

3. Wskaźnik PAIR

Lampka przestaje migać, gdy subwoofer zostanie sparowany z listwą soundbar.

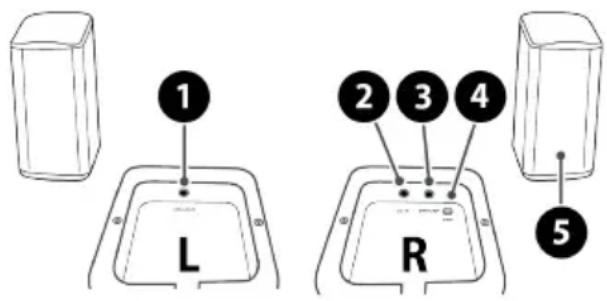

Podłącz do adaptera.

1. Gniazdo SPEAKER (R)

2. Przycisk PAIR

Naciśnij, aby aktywować funkcję parowania pomiędzy soundbarem a głośnikami.

1. Wskaźnik PAIR

Lampka przestaje migać po sparowaniu głośników z soundbarem.

Przygotowanie pilota zdalnego sterowania

Dostarczony w zestawie pilot zdalnego sterowania umożliwia obsługę listwy Soundbar na odległość.

• Nawet jeżeli pilot zdalnego sterowania znajduje się w zasięgu działania wynoszącym 6 m, jego obsługa może być niemożliwa, jeśli między listwą Soundbar a pilotem znajdują się jakiekolwiek przeszkody.
• Jeżeli pilot zdalnego sterowania jest używany w pobliżu innych produktów wytwarzających promienie podczerwone lub jeśli w pobliżu listwy Soundbar używane są inne urządzenia zdalnego sterowania wykorzystujące promienie podczerwone, może on działać nieprawidłowo. I odwrotnie - inne produkty mogą działać nieprawidłowo.

Wymiana baterii w pilocie zdalnego sterowania

• Naciśnij i przesuń tylną pokrywę, aby otworzyć komorę baterii w pilocie.
• Wlóż dwie baterie rozmiaru AAA (w zestawie). Upewnij się, że końcówki baterii ⊕ i ⊙ są zgodne z końcami i wskazanymi w komorze baterii.
  • Zamknij pokrywę komory baterii.

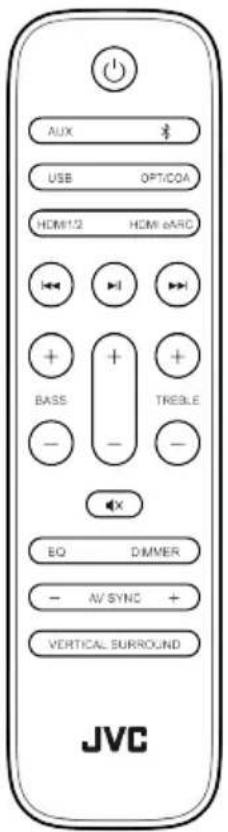

(ON/OFF)	Przełączanie listwy Soundbar między trybem ON i STANDBY.
*	Wybór trybu Bluetooth.
AUX	Wybór trybu AUX.
USB	Wybór trybu USB.
HDMI eARC	Wybór trybu HDMI ARC.
OPT / COA	Wybór trybu OPTICAL/ COAXIAL.
HDMI 1/2	Wybór trybu HDMI 1 / HDMI 2.
|◄◄/►►	Przechodzenie do poprzedniego/następnego utworu.
►||	Odtwarzanie/pauza/wznawianie odtwarzania.
TREBLE +/-	Regulacja poziomu tonów wysokich.
BASS +/-	Regulacja poziomu basów..
+/-	Zwiększanie/zmniejszanie poziomu głośności.
◀× (MUTE)	Wyciszanie lub wznawianie dźwięku.
EQ	Wybór efektu korektora dźwięku (EQ).
DIMMER	Regulacja jasności wyświetlacza.
AV	SYNC+/- Ustawienie opóźnienia dźwięku.
VERTICAL SURROUND	Włączenie/wyłączenie dźwięku przestrzennego.

UWAGA: Naciśnij i przytrzymaj przycisk, aby aktywować funkcję parowania w trybie Bluetooth lub rozłączyć istniejące sparowane urządzenie Bluetooth.

Środki ostrożności dotyczące baterii

• Należy upewnić się, że włożone baterie mają prawidłową biegunowość dodatnią ⊕ i ujemną ⊖.
• Używaj baterii tego samego typu. Nigdy nie używaj razem baterii różnych typów.
• Można używać zarówno baterii wielokrotnego ładowania, jak i baterii wielokrotnego użytku. Należy zapoznać się ze środkami ostrożności podanymi na ich etykietach.
• Podczas zdejmowania pokrywy baterii i wyjmowania baterii należy uważać na paznokcie.
• Nie należy upuszczać pilota zdalnego sterowania.
• Nie pozwól, aby cokolwiek uderzyło w pilota.
• Nie należy rozlewać wody ani innych płynów na pilota.
• Nie należy klaść pilota na mokrym przedmiocie.
• Nie należy umieszczać pilota pod bezpośrednim działaniem promieni słonecznych ani w pobliżu źródeł nadmiernego ciepła.
• Jeżeli pilot nie jest używany przez dłuższy czas, należy wyjąć z niego baterię, ponieważ może dojść do korozji lub wycieku z baterii, co może spowodować obrażenia ciała i/lub szkody materialne i/lub pożar.
• Nie należy używać baterii innych niż wymienione w specyfikacji.
• Nie należy mieszać nowych baterii ze starymi.

- Nigdy nie należy ponownie ładować baterii, chyba, że istnieje pewność, że jest to bateria wielokrotnego ładowania.

UMIEJSCOWIENIE I MONTAŻ

Umiejscowienie

• Opcja A - Jeżeli telewizor jest ustawiony na stole, można umieścić listwę Soundbar na stole bezpośrednio przed podstawą telewizora, na środku ekranu telewizora.
• Opcja B - Jeżeli telewizor jest przymocowany do ściany, można zamontować listwę Soundbar na ścianie bezpośrednio pod ekranem telewizora.

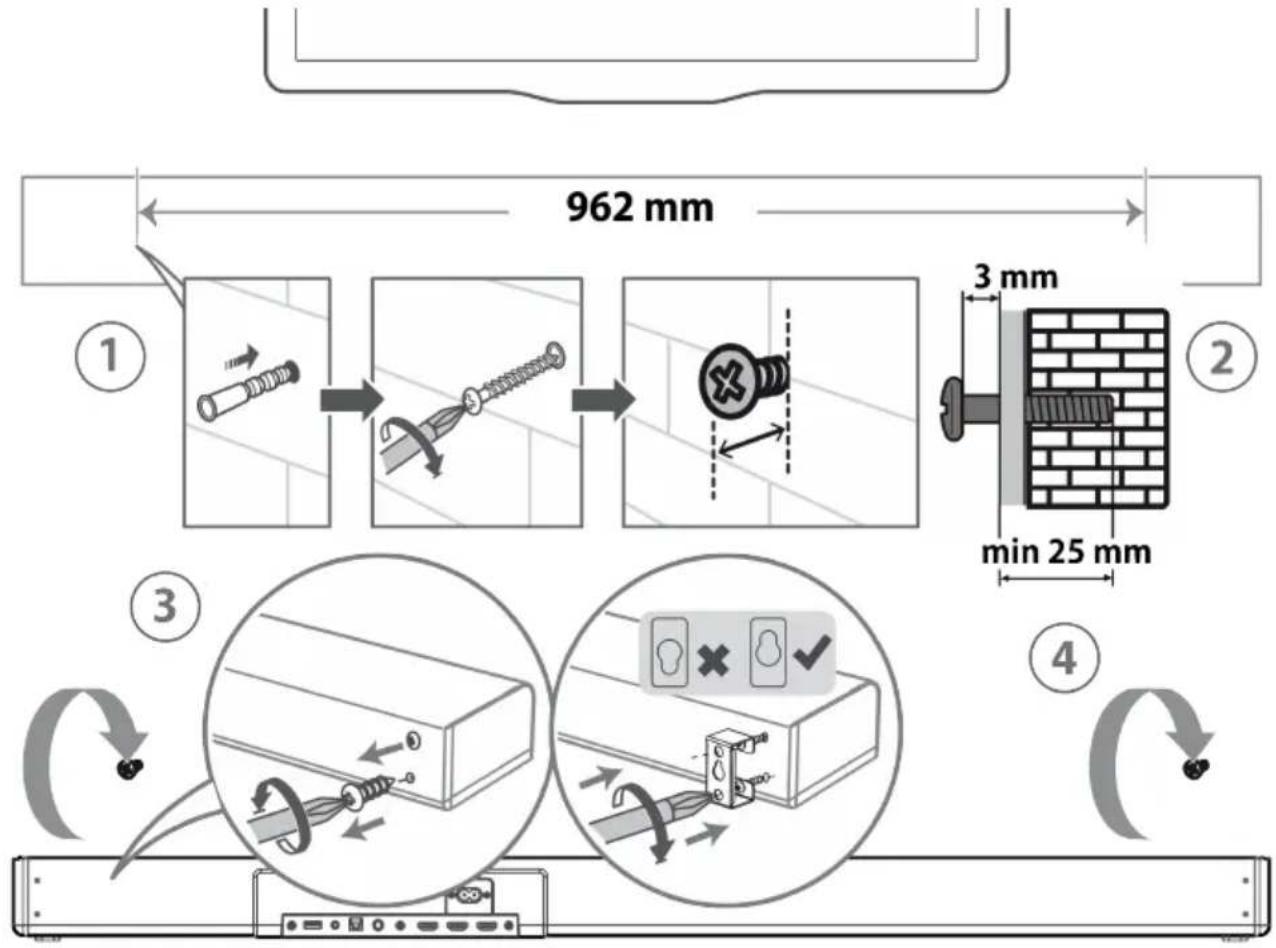

Montaż ścienny soundbara (jeśli używana jest opcja B)

1. Wywierć w ścianie 2 równoległe otwory ( 5 – 8 mm każdy, zależnie od rodzaju ściany). Odległość między otworami powinna wynosić 962 mm.
2. W razie potrzeby mocno zamocuj po jednym kołku w każdym otworze w ścianie. Pozostaw 3 mm odstępu między ścianą a łbem śruby.
3. Wykręć śruby znajdujące się z tyłu soundbara. Zainstaluj uchwyty do montażu ściennego z tyłu soundbara, upewniając się, że małe wycięcie na otwór montażowy jest skierowane do góry.
4. Podnieś soundbar nad łby śrub i wsuń go na miejsce.

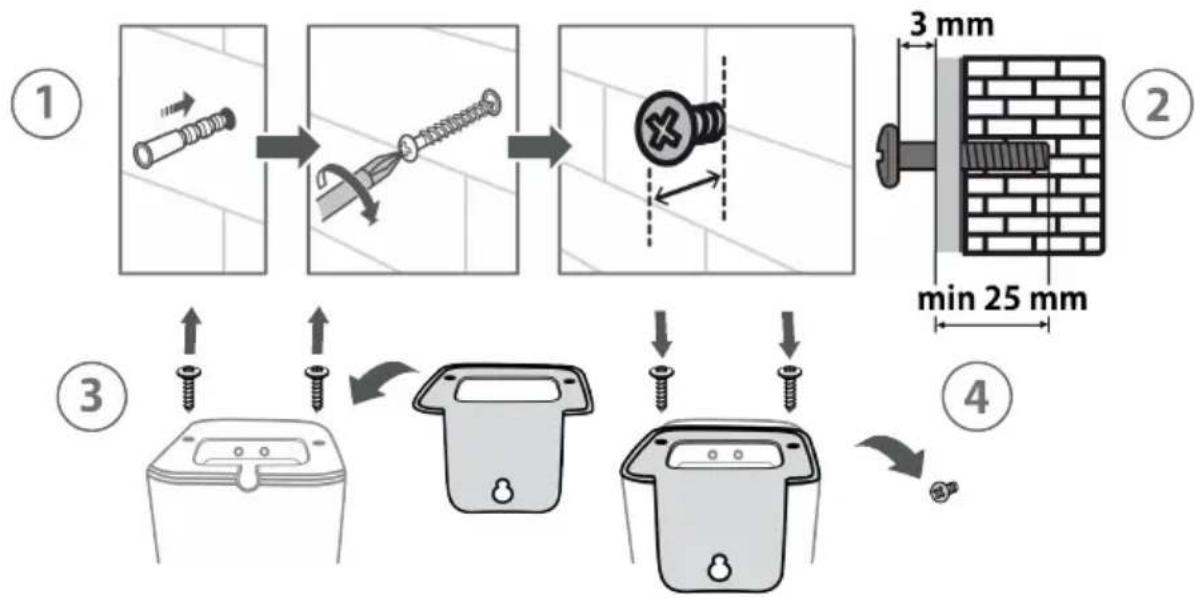

Głośniki surround do montażu na ścianie

UWAGA: Przed zainstalowaniem uchwytu ściennego podłącz oba głośniki za pomocą kabla głośników surround i podłącz zasilacz.

1. Wywierć w ścianie 2 równoległe otwory (∅ 5 – 8 mm każdy, zależnie od rodzaju ściany).
2. W razie potrzeby mocno zamocuj po jednym kołku w każdym otworze w ścianie. Pozostaw 3 mm odstępu między ścianą a łbem śruby.
3. Wykręć śruby z dolnej części głośników. Zainstaluj uchwyty do montażu ściennego na głośnikach.
4. Zawieś głośniki surround na śrubie.

• Aby zapobiec obrażeniom, urządzenie musi być prawidłowo przymocowane do podłogi/ściany zgodnie z instrukcjami instalacji.
• Sugerowana wysokość montażu na ścianie: ≤ 1,5 metra.
• Instalacja może być przeprowadzona wyłącznie przez wykwalifikowany personel. Nieprawidłowy montaż może spowodować poważne obrażenia ciała i szkody materialne (jeżeli zamierzasz zainstalować ten produkt samodzielnie, musisz sprawdzić, czy instalacje, takie jak przewody elektryczne i hydrauliczne, mogą znajdować się w ścianie). Instalator jest odpowiedzialny za sprawdzenie, czy ściana jest w stanie bezpiecznie utrzymać całkowite obciążenie listwy Soundbar i uchwytów ściennych.
• Do instalacji wymagane są dodatkowe narzędzia (nie dołączone do zestawu).
• Nie należy nadmiernie dokręcać śrub.
• Zachowaj niniejszą instrukcję obsługi do wykorzystania w przyszłości.
• Przed przystąpieniem do wiercenia i montażu sprawdź typ ściany za pomocą elektronicznego urządzenia do wyszukiwania kołków.

OGÓLNA OBSŁUGA

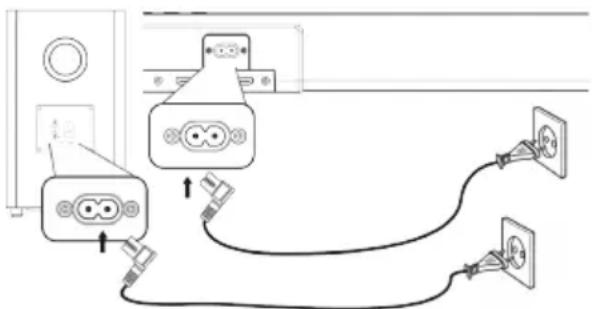

PODŁĄCZANIE ZASILANIA

Ryzyko uszkodzenia produktu! Upewnij się, że napięcie zasilania jest zgodne z napięciem podanym na tylnej lub spodniej części listwy Soundbar.

Przed podłączeniem przewodu zasilającego upewnij się, że wszystkie pozostałe połączenia zostały wykonane.

Podłącz przewód zasilający do gniazda AC\~ listwy Soundbar, a następnie do gniazda sieciowego.

Subwoofer

Podłącz przewód zasilający do gniazda AC\~ subwoofera, a następnie do gniazda sieciowego.

UWAGA: Jeżeli nie ma zasilania, upewnij się, że przewód zasilający i wtyczka są włóżone do końca, a zasilanie jest włączone.

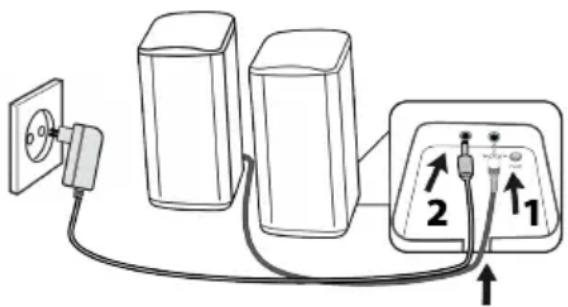

• Podłącz oba głośniki za pomocą kabla głośnikowego surround 2,5 mm.
• Podłącz zasilacz DC do gniazda DC IN na spodzie głośnika, a następnie do gniazda sieciowego.

UWAGA: Gdy głośniki są ustawione płasko na stole, przewód zasilający i przewód głośnika surround należy umieścić w korytku.

PAROWANIE Z SUBWOOFEREM/GŁOŚNIKAMI SURROUND

Parowanie automatyczne

Subwoofer/głośniki surround są automatycznie parowane z soundbarem po jego włączeniu. Wskaźnik PAIR subwoofera/głośników surround zaświeci się na stałe.

Określ status na podstawie wskaźnika PAIR:

• Szybkie miganie > Trybie parowania
- Ciągłe świecenie > Połączenie / parowanie zakończone sukcesem
- Wolne miganie > Połączenie / parowanie nie powiodło się

UWAGA: Nie naciskaj przycisku PAIR na subwooferze/głośnikach surround, z wyjątkiem ręcznego parowania. Jeśli soundbar nie jest połączony z subwooferem/głośnikami surround i znajduje się w trybie włączenia, wskaźnik PAIR na subwooferze/głośnikach surround będzie powoli migać. Jeśli automatyczne parowanie nie powiedzie się, sparuj subwoofer/głośniki surround z soundbarem ręcznie.

Parowanie ręczne

1. Naciśnij przycisk ⏻ na listwie Soundbar lub na pilocie zdalnego sterowania, aby włączyć listwę Soundbar.

2. Naciśnij i przytrzymaj przycisk PAIR na subwooferze/głośnikach surround przez kilka sekund. Subwoofer/głośniki surround przejdą w tryb parowania, a wskaźnik PAIR zacznie szybko migać.

3. Naciśnij i przytrzymaj przycisk (MUTE) na pilocie zdalnego sterowania, aż na wyświetlaczu pojawi się PAIR.

4. Soundbar wejdzie w stan parowania. Wskaźnik PAIR na subwooferze/głośnikach surround zaświeci się po pomyślnym zakończeniu.
5. Jeżeli wskaźnik parowania miga, oznacza to, że połączenie bezprzewodowe nie powiodło się. Odłącz kabel subwoofera/głośników surround, a następnie podłącz ponownie główny kabel po 4 minutach. Powtórz kroki 1 \~ 4.

UWAGA: Jeżeli połączenie bezprzewodowe nie powiedzie się ponownie, sprawdź, czy w pobliżu nie występują silne zakłócenia (na przykład zakłócenia powodowane przez urządzenia elektroniczne). Usuń te zakłócenia i powtórz powyższe procedury. Subwoofer/głośniki surround powinny znajdować się w odległości do 6 m (19,7 stopy) od soundbara na otwartej przestrzeni.

TRYB GOTOWOŚCI/ON

Po pierwszym podłączeniu listwy Soundbar do gniazda sieciowego listwa Soundbar znajduje się w trybie gotowości.

• Aby włączyć listwę Soundbar, naciśnij przycisk ⏻ na listwie Soundbar lub na pilocie zdalnego sterowania.
• Ponowne naciśnięcie przycisku spowoduje przełączenie listwy Soundbar w tryb gotowości.
• Jeśli chcesz całkowicie wyłączyć listwę Soundbar, odłącz wtyczkę od gniazdka sieciowego.

Funkcja automatycznego wyłączania zasilania

Listwa Soundbar automatycznie przełącza się w tryb gotowości po około 15 minutach, jeżeli telewizor telewizor lub urządzenie zewnętrzne są odłączone, wyłączone lub poziom głośności jest zbyt bliski wyciszenia.

- Prosimy o całkowite wyłączenie listwy Soundbar w celu oszczędzania energii, gdy nie jest ona używana.

WYBÓR TRYBÓW

Naciśnij przycisk / (SOURCE) na listwie Soundbar lub przycisk AUX, , OPT/COA, HDMI 1/2, HDMI eARC i USB na pilocie, aby wybrać żądany tryb. Wybrany tryb zostanie wyświetlony na wyświetlaczu.

REGULACJA POZIOMU TONÓW NISKICH/TONÓW WYSOKICH

Naciśnij przyciski BASS +/- na pilocie, aby wyregulować poziom basów.

Wciśnij przyciski TREBLE +/- na pilocie, aby wyregulować poziom tonów wysokich.

WŁĄCZANIE/WYŁĄCZANIE DŻWIĘKU PRZESTRZENNEGO

Naciśnij przycisk VERTICAL/SURROUND na pilocie, aby włączyć dźwięk przestrzenny. Naciśnij ten przycisk ponownie, aby wyłączyć dźwięk przestrzenny.

Stan głośników surround

Sygnał audio	EQ	VERTICAL/SURROUND
		WŁĄ WYŁ
Podwójny kanał	MUSIC / VOICE	√	✕
	MOVIE / SPORT	√	√
Wielokanałowy	Wszystkie tryby	√	√

Dźwięk wydobywa się jednocześnie z soundbara, subwoofera i głośników surround.
✗ Dźwięk jest odtwarzany tylko przez soundbar i subwoofer.

WYBÓR EFEKTU KOREKTORA (EQ)

Naciśnij kilkakrotnie przycisk EQ na pilocie zdalnego sterowania, aby wybrać efekty korektora dźwięku (MOVIE / VOICE / MUSIC / SPORT).

REGULACJA GŁOŚNOŚCI

Aby wyregulować głośność, naciśnij przyciski +/- (VOLUME) na listwie Soundbar lub na pilocie. Jeżeli chcesz wyłączyć dźwięk, naciśnij przycisk (MUTE) na pilocie. Ponownie naciśnij przycisk (MUTE) lub naciśnij przyciski +/- (VOLUME) na listwie Soundbar lub na pilocie, aby powrócić do normalnego słuchania.

REGULACJA JASNOŚCI

Naciśnij kilkakrotnie przycisk DIMMER na pilocie, aby wybrać poziom jasności.

AV SYNC (USTAWIENIE OPÓŻNIENIA DŹWIĘKU)

Synchronizacja obrazu i dźwięku Jeśli dźwięk i obraz nie są zsynchronizowane, opóźnij dźwięk, aby dopasować go do obrazu. Naciśnij przyciski AV SYNC+/- na pilocie zdalnego sterowania, aby zsynchronizować dźwięk z obrazem.

UWAGA: Ustawienie opóźnienia dźwięku jest możliwe tylko dla dźwięku cyfrowego (HDMI / OPTICAL / COAXIAL). W trybie AUX / BT / USB funkcja AV SYNC nie jest obsługiwana.

POŁĄCZENIA

POŁĄCZENIE HDMI

Niektóre telewizory 4K HDR wymagają skonfigurowania wejścia HDMI lub ustawień obrazu do odbioru treści HDR. Szczegółowe informacje na temat konfiguracji wyświetlania obrazu HDR można znaleźć w instrukcji obsługi telewizora.

eARC / ARC (wzmocnienie zwrotnego kanału audio)

Funkcja eARC / ARC (wzmocnienie zwrotnego kanału audio) umożliwia przesyłanie dźwięku z telewizora zgodnego ze standardem ARC do listwy soundbar za pośrednictwem pojedynczego połączenia HDMI. Aby korzystać z funkcji ARC, należy upewnić się, że telewizor jest zgodny z HDMI-CEC i ARC oraz odpowiednio skonfigurowany. Po prawidłowym skonfigurowaniu można użyć pilota telewizora do regulacji głośności (VOLUME +/- oraz MUTE) listwy soundbar.

Podłącz kabel HDMI z gniazda HDMI OUT (TV eARC/ARC) urządzenia do gniazda HDMI (ARC) w telewizorze zgodnym z ARC.

UWAGA: Telewizor musi obsługiwać funkcję HDMI-CEC i ARC. Funkcja HDMI-CEC i ARC musi być włączona. Metoda ustawiania HDMI-CEC i ARC może się różnić w zależności od telewizora. Szczegółowe informacje na temat funkcji ARC można znaleźć w instrukcji obsługi. Funkcja ARC działa tylko z urządzeniami obsługującymi funkcję HDMI ARC oraz z kablem HDMI 1.4 (lub nowszym).

Standardowe HDMI

Jeżeli telewizor nie jest zgodny z funkcją HDMI ARC, podłącz listwę soundbar do telewizora za pomocą standardowego złącza HDMI.

Użyj kabla HDMI, aby połączyć gniazdo HDMI OUT (TV eARC/ARC) listwy Soundbar z gniazdem HDMI IN telewizora. Użyj kabla HDMI, aby połączyć gniazdo HDMI IN (1 lub 2) listwy Soundbar z urządzeniami zewnętrznymi (np. konsolą do gier).

KORZYSTANIE Z GNIAZDA OPTICAL

Podłącz przewód OPTICAL do gniazda OPTICAL OUT telewizora i gniazda OPTICAL na listwie Soundbar.

KORZYSTANIE Z GNIAZDA COAXIAL

Za pomocą przewodu COAXIAL połącz gniazdo COAXIAL OUT telewizora z gniazdem COAXIAL na listwie Soundbar.

KORZYSTANIE Z GNIAZDA AUX

Za pomocą przewodu audio 3,5 mm - 3,5 mm połącz gniazdo słuchawkowe telewizora lub zewnętrznego urządzenia audio z gniazdem AUX listwy Soundbar.

Użyj przewodu audio RCA do 3,5 mm, aby połączyć gniazda wyjściowe audio telewizora z gniazdem AUX listwy Soundbar.

UŻYTKOWANIE GNIAZD AUX / OPTICAL / COAXIAL / HDMI

1. Upewnij się, że zestaw Soundbar jest podłączony do telewizora lub urządzenia audio.
2. Naciśnij kilkakrotnie przycisk \$ / ☐ (SOURCE) na listwie Soundbar lub naciśnij na pilocie zdalnego sterowania przyciski AUX, OPT/COA, HDMI 1/2, HDMI eARC, aby wybrać odpowiedni tryb. Wybrany tryb zostanie wyświetlony na wyświetlaczu.
3. Za pomocą przycisków +/- (VOLUME) dostosuj głośność do żądanego poziomu.

UWAGA: Listwa Soundbar może nie być w stanie dekodować wszystkich cyfrowych formatów dźwięku ze źródła wejściowego. W takim przypadku listwa Soundbar będzie wyciszona. NIE jest to wada. Upewnij się, że źródło sygnału audio (np. telewizor, konsola do gier, odtwarzacz DVD itp.) jest ustawione w trybie PCM lub Dolby Digital (szczegółowe informacje na temat ustawień dźwięku znajdują się w instrukcji obsługi urządzenia źródłowego) z wejściem HDMI 1 / HDMI 2 / HDMI ARC / OPTICAL / COAXIAL. W przypadku wybrania innego formatu dźwięku na listwie Soundbar zostanie wyświetlony następujący komunikat:

PCM Audio - PCM AUDIO

Dolby Digital, Dolby TrueHD, Dolby Digital Plus - DOLBY AUDIO

Dolby Atmos - Dolby TrueHD, Dolby Atmos - Dolby Digital Plus - DOLBY ATMOS

OBSŁUGA BLUETOOTH®

Parowanie zestawu Soundbar z urządzeniem Bluetooth® w celu słuchania muzyki.

Parowanie po raz pierwszy

1. Naciśnij kilkakrotnie przycisk * / (SOURCE) na listwie Soundbar lub naciśnij przycisk * na pilocie, aby wybrać tryb Bluetooth®. Na wyświetlaczu pojawi się komunikat NO BT.
2. Włącz urządzenie Bluetooth® i wybierz tryb wyszukiwania.
3. Wybierz „TH-E874B” na liście parowania. Po sygnale dźwiękowym system zostanie pomyślnie podłączony”, a na wyświetlaczu pojawi się komunikat BT.

Parowanie nowego urządzenia

1. Jeśli chcesz połączyć soundbar z innym urządzeniem Bluetooth, naciśnij i przytrzymaj przycisk na pilocie zdalnego sterowania, aby odłączyć aktualnie podłączone urządzenie Bluetooth.
2. Aby sparować nowe urządzenie Bluetooth®, wykonaj czynności opisane w punkcie 2-3 w części "Pierwsze parowanie" powyżej.

Słuchanie muzyki z urządzenia Bluetooth®

Jeżeli Twoje urządzenie Bluetooth® obsługuje A2DP, odtwarzaj muzykę za pomocą urządzenia. Jeśli twoje urządzenie Bluetooth® obsługuje AVRCP, użyj dołączonego pilota zdalnego sterowania, aby sterować odtwarzaniem.

• Aby zwiększyć/zmniejszyć głośność, naciśnij przycisk +/- (VOLUME).
• Aby wstrzymać/wznowić odtwarzanie, naciśnij przycisk ▶II
• Aby przejść do ścieżki, wciśnij przycisk 🖱.

Aby wyłączyć funkcję Bluetooth®, możesz:

• Przełączyć się na inne źródło na listwie Soundbar;
• Wyłączyć tę funkcję w urządzeniu Bluetooth®.

UWAGA: Zasięg działania między listwą Soundbar a urządzeniem wynosi około 8 metrów. Przed podłączeniem urządzenia Bluetooth® do listwy Soundbar upewnij się, że znasz możliwości tego urządzenia. Zgodność z wszystkimi urządzeniami Bluetooth® nie jest gwarantowana. Wszelkie przeszkody znajdujące się pomiędzy urządzeniem a listwą Soundbar mogą zmniejszyć zasięg działania. Trzymaj ten odtwarzacz z dala od innych urządzeń elektronicznych, które mogą powodować zakłócenia. Odtwarzacz zostanie również odłączony, gdy urządzenie znajdzie się poza zasięgiem działania.

OBSŁUGA USB

Podłączając urządzenie pamięci masowej USB (np. pamięć flash USB) do tego urządzenia, można odtwarzać zapisaną w nim muzykę za pośrednictwem listwy Soundbar.

1. Aby wybrać tryb USB, naciśnij przycisk \$ / 📋 (SOURCE) na listwie Soundbar lub naciśnij przycisk USB na pilocie.
2. Naciśnij przycisk, wstrzymać/wznowić odtwarzanie.
3. Aby przejść do ścieżki, wciśnij przycisk

UWAGA: Odtwarzacz obsługuje wyłącznie format plików muzycznych USB MP3. Listwa Soundbar obsługuje urządzenia USB o pojemności do 32 GB. Listwa Soundbar może nie być kompatybilna ze wszystkimi urządzeniami USB, nie jest to oznaką problemu z urządzeniem.

DOLBY ATMOS®

Dolby Atmos® zapewnia wciągające wrażenia słuchowe, dostarczając dźwięk w przestrzeni trójwymiarowej oraz całe bogactwo, czystość i moc dźwięku Dolby. Więcej informacji można znaleźć na stronie dolby.com/technologies/dolby-atmos.

Korzystanie z Dolby Atmos®

• Dolby Atmos® jest dostępny tylko w trybie HDMI. Szczegółowe informacje na temat połączenia znajdują się w części "Połączenie HDMI".
• Aby korzystać z Dolby Atmos® w trybie HDMI1, HDMI2 i HDMI ARC/eARC, telewizor musi obsługiwać Dolby Atmos®.
• Upewnij się, że opcja "No Encoding" jest wybrana dla bitstream w wyjściu audio podłączonego urządzenia zewnętrznego (np. odtwarzacz Blu-ray DVD, telewizor itp.).

UWAGA: Pełne wrażenia Dolby Atmos są dostępne tylko wtedy, gdy soundbar jest podłączony do źródła za pomocą kabla HDMI 2.0. Soundbar będzie nadal działać po podłączeniu za pomocą innych metod (takich jak kabel Digital Optical), ale nie są one w stanie obsługiwać wszystkich funkcji Dolby. W związku z tym zalecamy podłączenie przez HDMI, aby zapewnić pełną obsługę Dolby.

ROZWIĄZYWANIE PROBLEMÓW

Aby zachować ważność gwarancji, nigdy nie próbuj naprawiać systemu samodzielnie. Jeśli podczas korzystania z urządzenia wystąpią problemy, przed wezwaniem serwisu należy sprawdzić poniższe punkty.

Problem Rozwiązanie

Brak zasilania	• Upewnij się, że przewód zasilający urządzenia jest prawidłowo podłączony.• Upewnij się, że gniazdo prądu zmiennego jest podłączone do zasilania.• Naciśnij przycisk ,aby włączyć listwę Soundbar.
Pilot zdalnego sterowania nie działa	• Przed naciśnięciem dowolnego przycisku sterowania odtwarzaniem należy najpierw wybrać odpowiednie źródło.• Zmniejsz odległość między pilotem a listwą Soundbar.• Włóż baterię tak, aby jej bieguny ⊕ /⊖ były ustawione zgodnie z oznaczeniami.• Wymień baterię.• Skieruj pilota bezpośrednio na czujnik znajdujący się z przodu listwy Soundbar.

Problem Rozwiązanie

Brak dźwięku	• Upewnij się, że listwa Soundbar nie jest wyciszona. Naciśnijprzycisk (MUTE) lub przycisk +/- (VOLUME), aby powrócić donormalnego słuchania.• Naciśnij przycisk na listwie Soundbar lub na pilocie zdalnegosterowania, aby przełączyć listwę Soundbar w tryb gotowości.Następnie ponownie naciśnij przycisk, aby włączyć listwęSoundbar.• Odłącz soundbar i subwoofer od gniazda zasilania, a następniepodłącz je ponownie. Włącz soundbar.• Upewnij się, że ustawienia audio źródła sygnału wejściowego(np. telewizora, konsoli do gier, odtwarzacza DVD itp.) są ustawionena tryb PCM lub Dolby Digital podczas korzystania z połączeniacyfrowego (np. HDMI, OPTICAL, COAXIAL).• Subwoofer jest poza zasięgiem, przesuń subwoofer bliżejsoundbara. Upewnij się, że subwoofer znajduje się w odległoścido 5 m od soundbara (im bliżej, tym lepiej).• Soundbar mógł utracić połączenie z subwooferem. Ponowniesparuj urządzenia, wykonując czynności opisane w sekcji„Parowanie z subwooferem”.• Listwa Soundbar może nie być w stanie dekodować wszystkichcyfrowych formatów dźwięku ze źródła wejściowego. W takimprzypadku listwa Soundbar będzie wyciszona. To NIE jest usterka.
Telewizor ma problem zwyświetlaniem podczasogładania zawartościiHDR z urządzenia HDMI	• Niektóre telewizory 4K HDR wymagają skonfigurowania wejściaHDMI lub ustawień obrazu do odbioru treści HDR. Szczegółoweinformacje na temat konfiguracji wyświetlania obrazu HDR możnaznaleźć w instrukcji obsługi telewizora.
Nie można znaleźćnazwy Bluetooth tegourządzenia na moimurządzeniu Bluetoothw celu parowaniaBluetooth	• Upewnij się, że funkcja Bluetooth® jest włączona w urządzeniuBluetooth®.• Ponownie sparuj zestaw Soundbar z urządzeniem Bluetooth®.• Listwa Soundbar jest wyposażona w funkcję Bluetooth®, któraumożliwia odbieranie sygnału w odległości do 8 metrów. Zachowajodległość 8 metrów między listwą Soundbar a urządzeniemBluetooth®.
Soundbar wyłącza się	• Gdy poziom zewnętrznego sygnału wejściowego listwy Soundbarjest zbyt niski, listwa Soundbar wyłączy się automatycznie po15 minutach. Należy zwiększyć poziom głośności urządzeniazewnętrznego.
Nie można uzyskaćwyjątkowych efektówDolby Atmos®	• W przypadku połączeń innych niż HDMI (takich jak korzystaniez USB, Bluetooth, OPTICAL lub AUDIO IN) generowane sąograniczone efekty Surround o ograniczonej wysokości. Zobaczsekcję Dolby Atmos® o tym, jak osiągnąć najlepsze efekty DolbyAtmos®.

SPECYFIKACJE

Soundbar
Zasilanie 100–240 V~; 50/60 Hz
Pobór mocy	51 W< 0,5 W (tryb gotowości)
USB	5 V / 500 mAHi-Speed USB (2.0) / FAT32 / FAT1632G (maks.), Obsługiwane pliki MP3
Wymiary (SxWxG) 1000 x 67 x 105 mm
Waga netto 3,6 kg
Czułość wejścia audio 700 mV
Charakterystyka częstotliwościowa 120 Hz – 20 KHz
Specyfikacja łączności bezprzewodowej
Wersja / profile Bluetooth	V 5.3 (A2DP, AVRCP)
Zakres częstotliwości Bluetooth	2400 MHz ~ 2483,5 MHz
Maks. moc nadawcza Bluetooth	≤ 5 dBm
Zakres częstotliwości sieci bezprzewodowej 5,8G	5729 MHz ~ 5819 MHz
Maks. moc nadawcza 5,8G	≤ 6 dBm
Typ modulacji GFSK, π/4 DQPSK
Subwoofer
Zasilanie 100–240 V~; 50/60 Hz
Pobór mocy	30 W< 0,5 W (tryb gotowości)
Wymiary (SxWxG) 240 x 420 x 240 mm
Waga netto 5,2 kg
Charakterystyka częstotliwościowa 40 Hz – 120 Hz
Głośnik surround
Model adaptera	KA3601A-2401500DE
Wejście	100-240V~ 50/60Hz, 1,0A (Max)
Wyjście	24V / 1,5A
Wymiary (SxWxG) 71 x 150 x 108 mm
Waga netto 1,0 kg (2 x 0,5 kg)
Charakterystyka częstotliwościowa 120 Hz - 20 kHz
Impedancja 2 x 8 Ω

Wzmacniacz (moc wyjściowa RMS)

Soundbar 2 x 60 W + 2 x 40 W + 60 W

Subwoofer 180 W

Głośnik surround 2 x 40 W

Zdalne Sterowanie

Odległość/Kąt 6 m (19,7 stóp) / 30°

Typ baterii AAA (2 × 1,5 V)

ZASTRZEGAMY SOBIE PRAWO DO ZMIANY SPECYFIKACJI TECHNICZNYCH.

KONSERWACJA / CZYSZCZENIE

• Przed przystąpieniem do czyszczenia należy upewnić się, że urządzenie jest całkowicie odłączone od gniazdka sieciowego.
• Do czyszczenia urządzenia nie wolno używać żadnych ostrych lub silnych rozpuszczalników, ponieważ mogą one uszkodzić powierzchnię urządzenia. Odpowiednia jest sucha, miękka szmatka, jednak jeżeli urządzenie jest bardzo brudne, można je przetrzeć lekko wilgotną szmatką. Upewnij się, że urządzenie zostało wysuszone po czyszczeniu.

W przypadku konieczności wysłania urządzenia, należy je wysłać w oryginalnym opakowaniu. Zachowaj opakowanie w tym celu.

OSTRZEŻENIE: ABY UNIKNĄĆ NIEBEZPIECZEŃSTWA POŻARU LUB PORAŻENIA PRĄDEM ELEKTRYCZNYM, NIE WOLNO WYSTAWIAĆ SPRZĘTU NA DZIAŁANIE DESZCZU BADŹ WILGOCI. URZĄDZENIE ODBIORCZE ZAWSZE WYŁĄCZYĆ Z GNIAZDKA, KIEDY NIE JEST UŻYWANE LUB

PRZED NAPRAWA. W URZĄDZENIU NIE MA ŻADNYCH CZĘŚCI, KTÓRE BY MÓGŁ ODBIORCASAMODZIELNIE NAPRAWIAĆ. NAPRAWĘ SPRZĘTU NALEŻY ZLECIĆ ODPOWIEDNIO PRZYGOTOWANEMU SERWISU AUTORYZACYJNEMU. URZĄDZENIE ZNAJDUJE SIĘ POD NIEBEZPIECZNYM NAPIĘCIEM.

NIEBEZPIECZEŃSTWO UDUSZENIA. TOREBKĘ Z PE POŁOŻYĆ W MIEJSCU BĘDĄCYM POZA ZASIĘGIEM DZIECI. TOREBKA NIE SŁUŻY DO ZABAWY! TEGO WORKA NIE NALEŻY UŻYWAĆ W KOŁYSKACH, ŁÓŻECZKACH, WÓZKACH LUB KOJCACH DZIECIĘCYCH.

Utylizacja zużytego sprzętu (stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich stosujących systemy zbiórki)

Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinno się go dostarczyć do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego, w celu recyklingu. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów. Recykling materiałów pomaga chroni środowisko naturalne. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowywania odpadów lub ze sklepem, w którym zakupiony został ten produkt.

Więcej informacji dotyczących urządzenia oraz serwisu znajduje się na naszej stronie internetowej www.JVCAUDIO.pl

Niniejszym ETA a.s. oświadcza, że sprzęt radiowy typu TH-E874B spełnia wymagania dyrektywy 2014/53/EU. Pełny tekst deklaracji zgodności jest dostępny pod poniższym adresem internetowym: www.JVCAUDIO.cz/doc

ÚVOD

VOÍBA EFEKTOV EKVALIZÉRU (EQ)

EQUALIZER (EQ) EFFEKTUS KIVÁLASZTÁSA

SELECTAREA EFECTULUI EGALIZATOR (EQ)
