Typ produktu	Soundbar 2.1 kanałowy z bezprzewodowym subwooferem
Model	TH-E631B
Wymiary soundbara (S x W x G)	872 x 66 x 92 mm
Waga soundbara	1.6 kg
Wymiary subwoofera (S x W x G)	150 x 322 x 220 mm
Waga subwoofera	3 kg
Zasilanie	100-240 V~, 50/60 Hz
Pobór mocy (soundbar)	20 W (tryb czuwania < 0,5 W)
Pobór mocy (subwoofer)	20 W (tryb czuwania < 0,5 W)
Całkowita moc wyjściowa	220 W (2 x 60 W + 100 W subwoofer)
Pasmo przenoszenia	40 Hz - 20 KHz
Wersja Bluetooth	V 5.1 (A2DP, AVRCP)
Zasięg Bluetooth	8 metrów
Wejścia	HDMI ARC, Optyczne, Koaksjalne, AUX (3.5 mm), USB
Odtwarzanie USB	Pliki MP3, do 32 GB, FAT16/FAT32
Zasięg pilota	6 metrów / 30°
Możliwość montażu na ścianie	Tak (uchwyty w zestawie)
Automatyczne wyłączanie	Po 15 minutach bezczynności
Certyfikaty bezpieczeństwa	Klasa II, CE
Akcesoria w zestawie	Pilot, 2x baterie AAA, Kabel audio (3.5 mm), 2x przewody zasilające AC, Uchwyty do montażu na ścianie, Śruby i kołki, Instrukcja obsługi

Często zadawane pytania - TH-E631B JVC

Jak sparować subwoofer z soundbarem?

Subwoofer i soundbar parują się automatycznie po podłączeniu i włączeniu. Jeśli parowanie się nie powiedzie, naciśnij i przytrzymaj przycisk PAIR na subwooferze przez kilka sekund, a następnie włącz soundbar. Wskaźnik parowania przestanie migać po połączeniu.

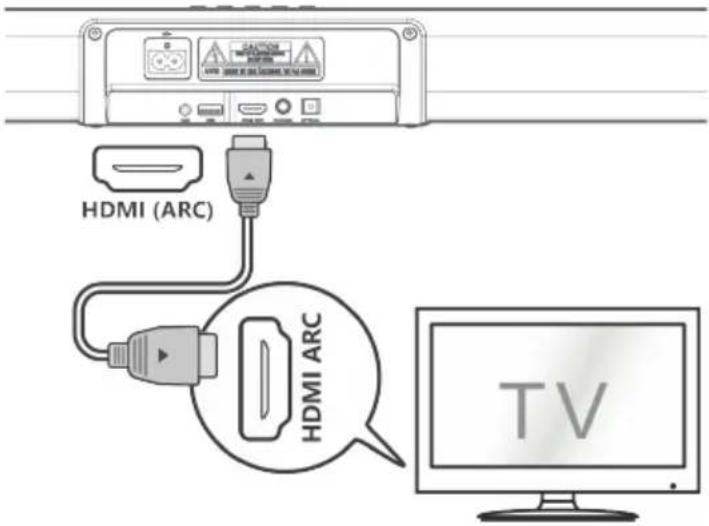

Jak podłączyć telewizor za pomocą HDMI ARC?

Podłącz kabel HDMI (nie dołączony) z gniazda HDMI ARC soundbara do portu HDMI ARC telewizora. Upewnij się, że telewizor obsługuje HDMI-CEC i ARC, i włącz je w ustawieniach telewizora. Następnie naciśnij przycisk HDMI ARC na pilocie, aby wybrać tryb.

Dlaczego nie ma dźwięku z soundbara?

Sprawdź, czy soundbar nie jest wyciszony (naciśnij MUTE lub VOLUME +/-). Upewnij się, że wybrane jest prawidłowe źródło wejścia. W przypadku korzystania z HDMI/Optyczne/Koaksjalne, ustaw wyjście audio telewizora na PCM. Sprawdź również, czy głośność podłączonego urządzenia jest podgłośniona.

Jak połączyć telefon przez Bluetooth?

Naciskaj przycisk SOURCE, aż zostanie wybrany tryb Bluetooth (miga niebieska dioda). Włącz Bluetooth w telefonie i wybierz 'TH-E631B' z listy. Jeśli zostaniesz poproszony, wprowadź '0000'. Po połączeniu dioda będzie świecić ciągłym niebieskim światłem.

Czy mogę odtwarzać muzykę z pamięci USB?

Tak, włóż pamięć USB (do 32 GB, FAT16/FAT32) z plikami MP3 do portu USB. Naciśnij przycisk SOURCE, aby wybrać tryb USB. Użyj pilota, aby odtwarzać/wstrzymywać i pomijać utwory.

Co zrobić, jeśli pilot nie działa?

Zmniejsz odległość i usuń przeszkody. Celuj bezpośrednio w czujnik na soundbarze. Sprawdź polaryzację baterii i w razie potrzeby wymień. Wymień na dwie nowe baterie AAA.

Jak zresetować soundbar do ustawień domyślnych?

Podczas odtwarzania naciśnij przycisk DEFAULT na pilocie. Przywraca to ustawienia efektów dźwiękowych: BASS=0, EQ=Movie, TREBLE=0.

Czy mogę zamontować soundbar na ścianie?

Tak, użyj dołączonych uchwytów montażowych. Wywierć otwory w odległości 793 mm, włóż kołki i przymocuj uchwyty. Poluzuj śruby z tyłu soundbara, a następnie zawieś go na uchwytach. Upewnij się, że ściana wytrzyma ciężar (1,6 kg).

Jaki jest pobór mocy w trybie czuwania?

Zarówno soundbar, jak i subwoofer zużywają mniej niż 0,5 W w trybie czuwania. Soundbar automatycznie przejdzie w tryb czuwania po 15 minutach bezczynności.

Jak czyścić soundbar?

Odłącz soundbar przed czyszczeniem. Użyj miękkiej, suchej szmatki. Nie używaj rozpuszczalników chemicznych ani płynów. Unikaj dostania się wilgoci do jakichkolwiek otworów.

INSTRUKCJA OBSŁUGI TH-E631B JVC

Select Equalizer (EQ) Effect.

SELECT EQUALIZER (EQ) EFFECT

UMÍSTĚNÍ A INSTALACE

Umístění

Možnost A

VOLBA EFEKTÜ EKVALIZÉRU (EQ)

- Dziękujemy za zakup naszego produktu.

- Prosimy o przeczytanie niniejszej instrukcji obsługi, aby dowiedzieć się, jak prawidłowo obsługiwać sprzęt. Po przeczytaniu instrukcji obsługi odóż ją w bezpieczne miejsce, aby móc z niej skorzystać w przyszłości.

WAŻNE INSTRUKCJE BEZPIECZEŃSTWA

UWAGA

RYZYKO PORAŻENIA PRĄDEM. NIE OTWIERAĆ.

UWAGA: ABY ZMNIEJSZYĆ RYZYKO PORAŻENIA PRĄDEM, NIE NALEŻY ZDEJMOWAĆ POKRYWY (ANI TYLNEJ CZĘŚCI). WEWNĄTRZ NIE MA CZĘŚCI, KTÓRE MOGA BYĆ NAPRAWIANE PRZEZ UŻYTKOWNIKA. ZŁEC CZYNNOŚCI SERWISOWE WYKWALIFIKOWANEMU PERSONELOWI SERWISOWEMU.

Symbol błyskawicy ze strzałą wewnątrz trójkąta równobocznego ma na celu ostrzeżenie użytkownika o obecności nieizolowanego "niebezpiecznego napięcia" w obrębie obudowy produktu, które może mieć wystarczającą wielkość, aby stanowić ryzyko porażenia prądem elektrycznym osób.

Wykrzyknik w trójkącie równobocznym ma na celu ostrzeżenie użytkownika o obecności ważnych instrukcji obsługi i konserwacji (serwisowania) w literaturze dołączonej do urządzenia.

Bezpieczeństwo

- Przeczytaj instrukcje – Przed rozpoczęciem użytkowania produktu należy przeczytać wszystkie instrukcje dotyczące bezpieczeństwa i obsługi.

- Zachowaj instrukcje – Instrukcję bezpieczeństwa i obsługi należy zachować do wykorzystania w przyszłości.

- Przestrzegaj wszystkich ostrzeżeń – Należy przestrzegać wszystkich ostrzeżeń umieszczonych na urządzeniu oraz w instrukcji obsługi.

- Przestrzegaj wszystkich instrukcji – Należy przestrzegać wszystkich instrukcji obsługi i użytkowania.

- Nie używaj urządzenia w pobliżu wody – Urządzenie nie powinno być używane w pobliżu wody lub wilgoci – na przykład w wilgotnej piwnicy lub w pobliżu basenu i tym podobnych.

- Urządzenie należy czyścić wyłącznie suchą szmatką.

- Nie blokuj żadnych otworów wentylacyjnych. Instaluj zgodnie z instrukcjami producenta.

- Nie instaluj w pobliżu źródeł ciepła, takich jak kaloryfery, grzejniki, piece lub inne urządzenia (w tym wzmacniacze) wytwarzające ciepło.

- Nie należy naruszać funkcji bezpieczeństwa wtyczki polaryzowanej lub uziemiającej. Wtyczka polaryzowana ma dwa ostrza, z których jedno jest szersze od drugiego. Wtyczka z uziemieniem ma dwa ostrza i trzeci bolec uziemiający. Szerokie ostrze lub trzeci bolec służą bezpieczeństwu użytkownika. Jeśli dostarczona wtyczka nie pasuje do gniazdka, należy skonsultować się z elektrykiem w celu wymiany przestarzałego gniazdka.

- Należy chronić przewód zasilający przed nadepnięciem lub przygnieczeniem, szczególnie przy wtyczkach, gniazdkach i w miejscu, w którym wychodzi on z urządzenia.

- Należy używać wyłącznie przystawek/akcesoriów określonych przez producenta.

• Uwaznji wyłącznie z wózkiem, stojakiem, trójnogiem, wspornikiem lub stołem określonym przez producenta lub sprzedawanym razem z urządzeniem. W przypadku korzystania z wózka lub stojaka należy zachować ostrożność podczas przenoszenia kombinacji wózek/aparatura, aby uniknąć obrażeń spowodowanych przewróceniem się urządzenia.
• Odłączaj urządzenie od zasilania podczas burz z wyładowaniami atmosferycznymi lub gdy nie jest ono używane przez dłuższy czas.
• Wszelkie czynności serwisowe należy zlecać wykwalifikowanemu personelowi. Serwisowanie jest konieczne, jeżeli urządzenie zostało w jakikolwiek sposób uszkodzone, np. przewód zasilający lub wtyczka są uszkodzone, doszło do rozlania płynu lub przedmioty wpadły do urządzenia, urządzenie zostało wystawione na działanie deszczu lub wilgoci, nie działa normalnie lub zostało upuszczone.
• Niniejsze urządzenie jest urządzeniem elektrycznym klasy II lub podwójnie izolowanym. Zostało ono zaprojektowane w taki sposób, że nie wymaga bezpiecznego połączenia z uziemieniem elektrycznym.
• Urządzenie nie może być narażone na kapanie ani rozpryskiwanie cieczy. Na urządzeniu nie wolno umieszczać żadnych przedmiotów wypełnionych płynami, takich jak wazony.
• Minimalna odległość wokół urządzenia zapewniająca wystarczającą wentylację wynosi 5 cm.
• Wentylacja nie powinna być utrudniona przez zakrywanie otworów wentylacyjnych przedmiotami takimi jak gazety, obrusy, zasłony itp.
• Na urządzeniu nie wolno stawiać źródeł otwartego ognia, takich jak zapalone świece.
• Baterie należy poddać recyklingowi lub utylizacji zgodnie z państwowymi i lokalnymi wytycznymi.
• Aparat może być używany w klimacie umiarkowanym.

Uwaga

• Używanie elementów sterujących, regulacyjnych lub wykonywanie procedur innych niż opisane w niniejszym dokumencie może spowodować narażenie na niebezpieczne promieniowanie lub inne niebezpieczne działania.
• Aby zmniejszyć ryzyko pożaru lub porażenia prądem, nie należy wystawiać urządzenia na działanie deszczu lub wilgoci. Urządzenie nie może być narażone na kapanie lub rozpryskiwanie cieczy, a na urządzeniu nie wolno stawiać przedmiotów wypełnionych płynami, takich jak wazony.
• Jeżeli wtyczka sieciowa/złączka urządzenia jest używana jako urządzenie rozłączające, urządzenie rozłączające musi być łatwo dostępne.
• Niebezpieczeństwo wybuchu w przypadku nieprawidłowej wymiany baterii. Wymiana dozwolona tylko na ten sam lub równoważny typ.

Ostrzeżenie

• Akumulator (baterie lub zestaw baterii) nie może być narażony na działanie nadmiernego ciepła, takiego jak promienie słoneczne, ogień lub podobne.
• Przed uruchomieniem tego systemu należy sprawdzić, czy jego napięcie jest identyczne z napięciem lokalnej sieci zasilającej.
• Nie należy umieszczać urządzenia w pobliżu silnych pół magnetycznych.
• Nie należy umieszczać urządzenia na wzmacniaczu lub odbiorniku.
• Jeżeli do wnętrza urządzenia wpadnie jakikolwiek obiekt stały lub ciecz, przed dalszą eksploatacją należy odłączyć je od zasilania i zlecić sprawdzenie przez wykwalifikowany personel.
• Nie należy próbować czyścić urządzenia za pomocą rozpuszczalników chemicznych, ponieważ może to spowodować uszkodzenie wykończenia. Należy używać czystej, suchej lub lekko wilgotnej szmatki.

• Podczas wyjmowania wtyczki z gniazdka ściennego należy zawsze ciągnąć bezpośrednio za wtyczkę, a nie szarpać za przewód.

• Zmiany lub modyfikacje tego urządzenia, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, spowodują utratę przez użytkownika prawa do obsługi urządzenia.

• Etykieta znamionowa jest przyklejona na spodzie lub z tyłu urządzenia.

Użytkowanie baterii UWAGA

- Aby zapobiec wyciekowi z baterii, który może spowodować obrażenia ciała, szkody materialne lub uszkodzenie urządzenia:

- Zainstaluj wszystkie baterie prawidłowo i zgodnie z oznaczeniam⊕ i na urządzeniu.

• Nie mieszaj starych i nowych baterii.
• Nie mieszaj baterii alkalicznych, standardowych (węglowo-cynkowych) i akumulatorków (Ni-Cd, Ni-MH, itp.).
• Wyjmij baterie, jeżeli urządzenie nie jest używane przez dłuższy czas.

CO ZNAJDUJE SIĘ W PUDEŁKU

Soundbar Pilot zdalnego sterowania 2 x bateria AAA

Bezprzewodowy subwoofer

2 x przewód zasilający AC 2 x Uchwyt do montażu na ścianie 4 x śruba / 4 x kołek rozporowy (Do montażu uchwytów do montażu na ścianie)

UWAGA: Zdjęcia, ilustracje i rysunki przedstawione w niniejszej instrukcji obsługi mają charakter poglądowy, rzeczywisty produkt może różnić się wyglądem. Ilość przewodu zasilającego i typ wtyczki różnią się w zależności od regionu.

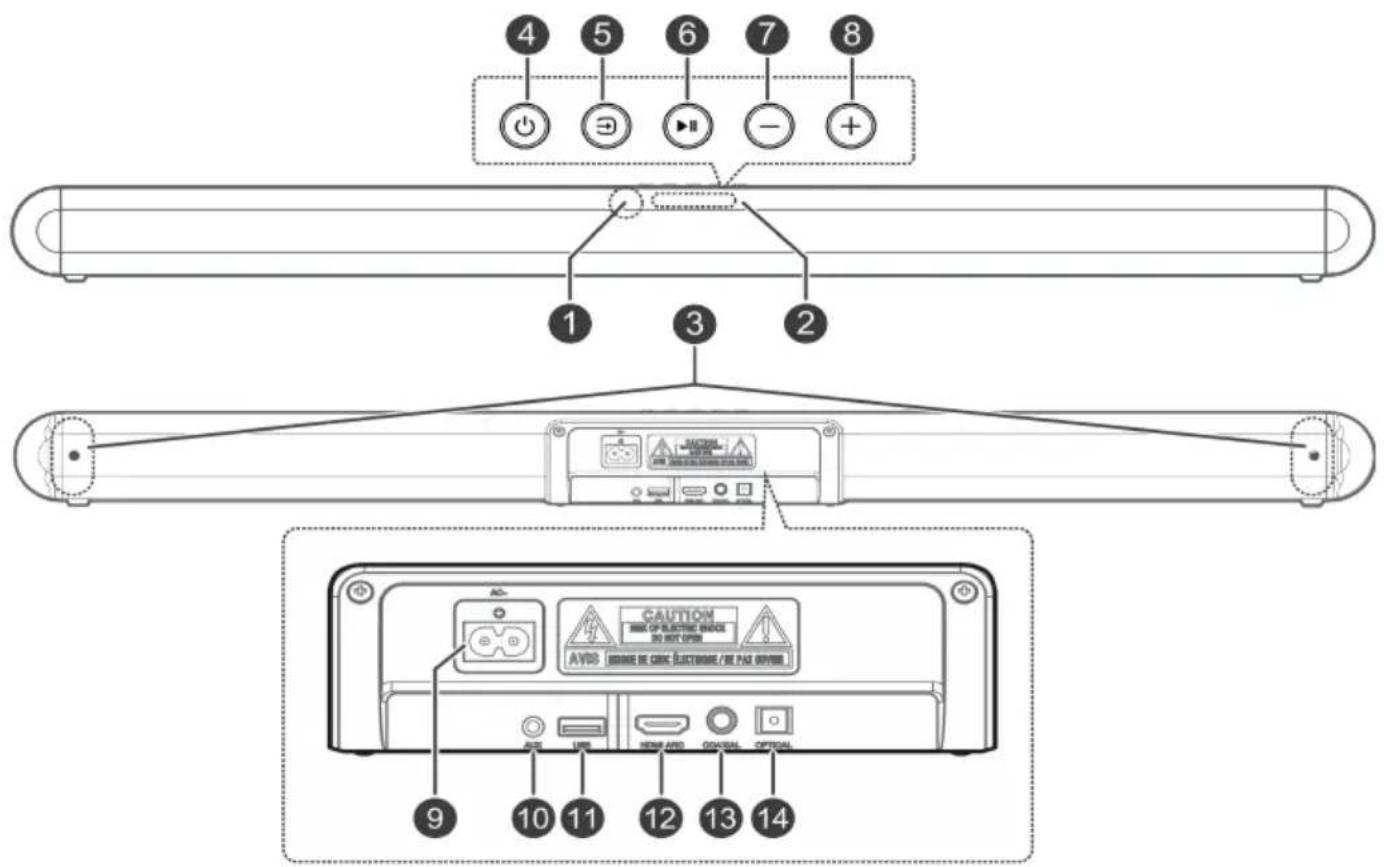

SOUNDBAR

1. Czujnik pilota zdalnego sterowania

Czujnik odbiera sygnał z pilota zdalnego sterowania.

1. Wskaźniki LED

• Czerwony > tryb Gotowości
- Zielony > tryb AUX - Zielone miganie > tryb USB
- Niebieski > tryb BLUETOOTH - Biały > tryb HDMI ARC
- Pomarańczowy > tryb OPTICAL - Pomarańczowe miganie > tryb COAXIAL

1. Śruby wspornika ściennego

2. Przycisk (ON/OFF)

Przełączanie listwy Soundbar między trybem włączenia a trybem gotowości.

1. Przycisk (SOURCE)

Wybór funkcji odtwarzania.

1. Przycisk ▶II

Odtwarzanie/pauza/wznawianie odtwarzania.

1. Przycisk - (VOLUME)

Zmniejszanie poziomu głośności.

1. Przycisk + (VOLUME)

Zwiększanie poziomu głośności.

1. Gniazdo AC\~

Służy do podłączenia kabla zasilającego.

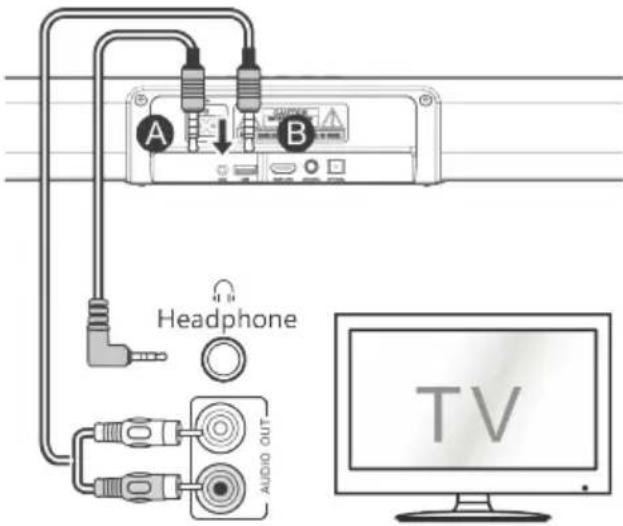

1. Gniazdo AUX

Podłącz do zewnętrznego urządzenia audio.

1. Gniazdo USB

Włóż urządzenie USB, aby odtwarzać muzykę.

12. Gniazdo HDMI ARC

Podłącz do telewizora za pomocą kabla HDMI.

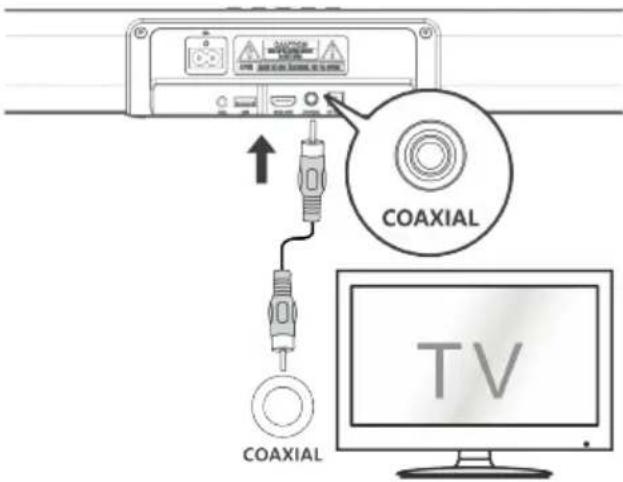

13. Gniazdo COAXIAL

Służy do podłączenia do gniazda COAXIAL OUT w urządzeniu zewnętrznym.

14. Gniazdo OPTICAL

Służy do podłączenia do gniazda OPTICAL OUT w urządzeniu zewnętrznym.

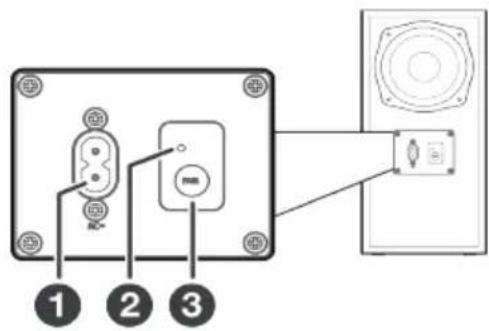

BEZPRZEWODOWY SUBWOOFER

1. Gniazdo AC\~

Podłączenie do źródła zasilania.

2. Wskaźnik PAIR

Lampka przestaje migać, gdy subwoofer zostanie sparowany z listwą soundbar.

3. Przycisk PAIR

Naciśnij, aby włączyć funkcję parowania między listwą Soundbar a subwooferem.

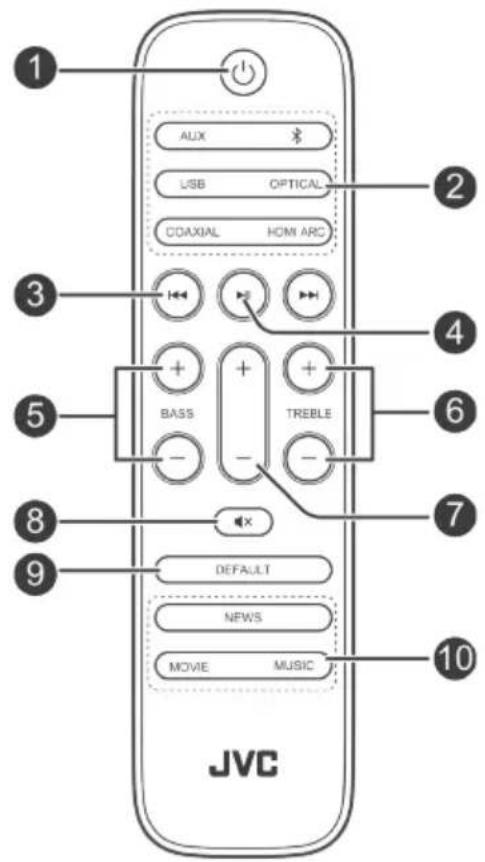

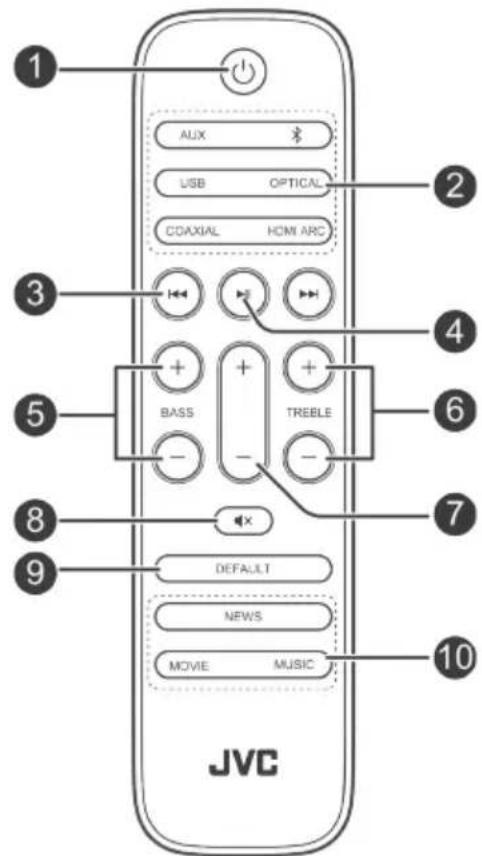

ZDALNE STEROWANIE

1. Przycisk ⏻

Przełączanie listwy Soundbar między trybem ON i STANDBY.

2. Przyciski SOURCE

Naciśnij, aby wybrać źródło.

Naciśnij i przytrzymaj przycisk, aby aktywować funkcję parowania w trybie Bluetooth lub rozłączyć istniejące sparowane urządzenie Bluetooth.

3. Przyciski

Przechodzenie do poprzedniego/następnego utworu w trybie Bluetooth/USB.

4. Przycisk ▶II

Odtwarzanie/pauza/wznawianie odtwarzania w trybie Bluetooth/USB.

5. Przyciski BASS +/-

Regulacja poziomu basów.

6. Przyciski TREBLE +/-

Regulacja poziomu tonów wysokich.

7. Przyciski +/- (VOLUME)

Zwiększanie/zmniejszanie poziomu głośności.

8. Przycisk ◄MUTE)

Wyciszanie lub wznawianie dźwięku.

9. Przycisk DEFAULT

Przywrócenie początkowego (domyślnego) efektu dźwiękowego.

10. Przyciski EQ

Wybór efektu korektora dźwięku (EQ)..

Przygotowanie pilota zdalnego sterowania

Dostarczony w zestawie pilot zdalnego sterowania umożliwia obsługę listwy Soundbar na odległość.

• Nawet jeżeli pilot zdalnego sterowania znajduje się w zasięgu działania wynoszącym 6 m, jego obsługa może być niemożliwa, jeśli między listwą Soundbar a pilotem znajdują się jakiekolwiek przeszkody.
• Jeżeli pilot zdalnego sterowania jest używany w pobliżu innych produktów wytwarzających promienie podczerwone lub jeśli w pobliżu listwy Soundbar używane są inne urządzenia zdalnego sterowania wykorzystujące promienie podczerwone, może on działać nieprawidłowo. I odwrotnie - inne produkty mogą działać nieprawidłowo.

Wymiana baterii w pilocie zdalnego sterowania

• Naciśnij i przesuń tylną pokrywę, aby otworzyć komorę baterii w pilocie.
• Włóż dwie baterie rozmiaru AAA (w zestawie). Upewnij się, że końcówki baterii + i zgodne z końcami i wskazanymi w komorze baterii.
• Zamknij pokrywę komory baterii.

Środki ostrożności dotyczące baterii

• Należy upewnić się, że włożone baterie mają prawidłową biegunowość dodatnią ⊕ i ujemną ⊖
• Używaj baterii tego samego typu. Nigdy nie używaj razem baterii różnych typów.
• Można używać zarówno baterii wielokrotnego ładowania, jak i baterii wielokrotnego użytku. Należy zapoznać się ze środkami ostrożności podanymi na ich etykietach.
• Podczas zdejmowania pokrywy baterii i wyjmowania baterii należy uważać na paznokcie.
• Nie należy upuszczać pilota zdalnego sterowania.
• Nie pozwól, aby cokolwiek uderzyło w pilota.
• Nie należy rozlewać wody ani innych płynów na pilota.
• Nie należy kłaść pilota na mokrym przedmiocie.
• Nie należy umieszczać pilota pod bezpośrednim działaniem promieni słonecznych ani w pobliżu źródeł nadmiernego ciepła.
• Jeżeli pilot nie jest używany przez dłuższy czas, należy wyjąć z niego baterię, ponieważ może dojść do korozji lub wycieku z baterii, co może spowodować obrażenia ciała i/lub szkody materialne i/lub pożar.
• Nie należy używać baterii innych niż wymienione w specyfikacji.
• Nie należy mieszać nowych baterii ze starymi.
• Nigdy nie należy ponownie ładować baterii, chyba, że istnieje pewność, że jest to bateria wielokrotnego ładowania.

UMIEJSCOWIENIE I MONTAŻ

Umiejscowienie

Opcja A

Jeżeli telewizor jest ustawiony na stole, można umieścić listwę Soundbar na stole bezpośrednio przed podstawą telewizora, na środku ekranu telewizora.

Opcja B

Jeżeli telewizor jest przymocowany do ściany, można zamontować listwę Soundbar na ścianie bezpośrednio pod ekranem telewizora.

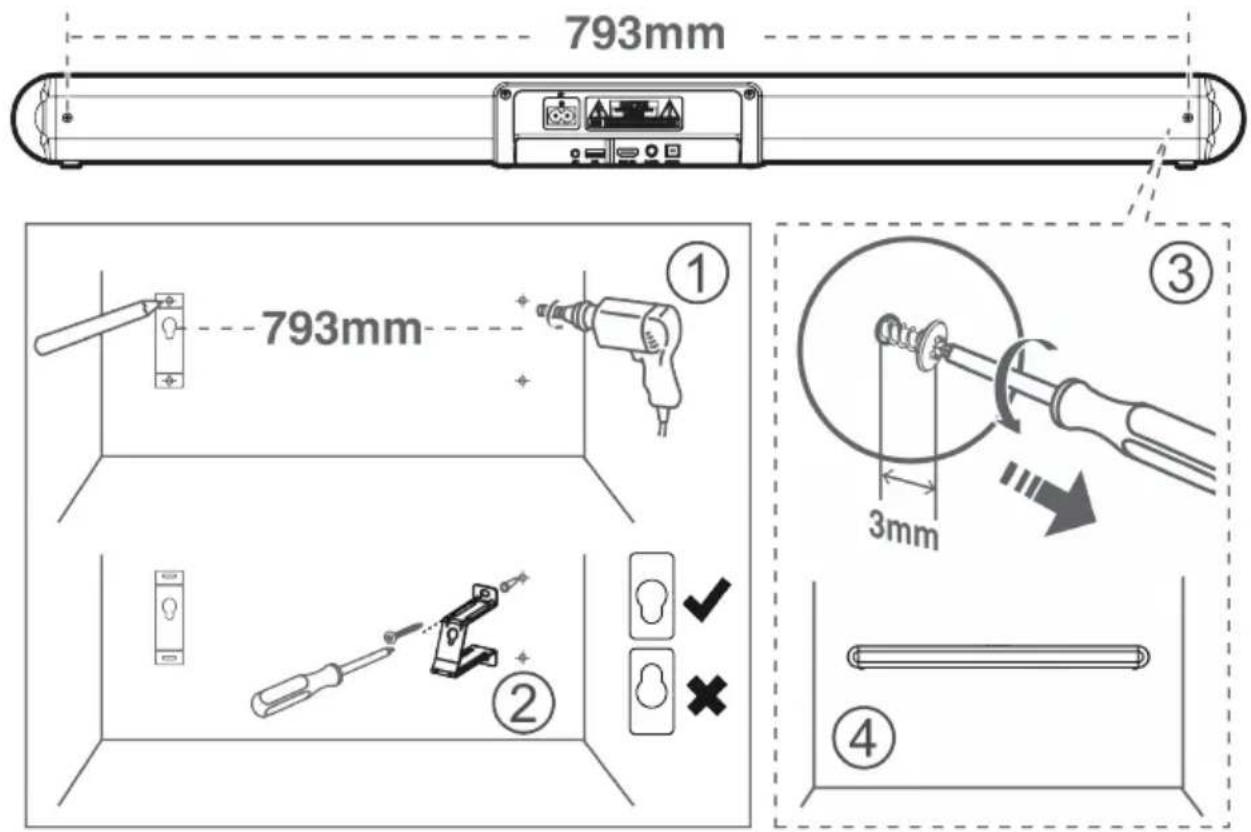

Montaż na ścianie (jeżeli używana jest opcja B)

• Instalacja może być przeprowadzona wyłącznie przez wykwalifikowany personel. Nieprawidłowy montaż może spowodować poważne obrażenia ciała i szkody materialne (jeżeli zamierzasz zainstalować ten produkt samodzielnie, musisz sprawdzić, czy instalacje, takie jak przewody elektryczne i hydrauliczne, mogą znajdować się w ścianie). Instalator jest odpowiedzialny za sprawdzenie, czy ściana jest w stanie bezpiecznie utrzymać całkowite obciążenie listwy Soundbar i uchwytów ściennych.
• Do instalacji wymagane są dodatkowe narzędzia (nie dołączone do zestawu).
• Nie należy nadmiernie dokręcać śrub.
• Zachowaj niniejszą instrukcję obsługi do wykorzystania w przyszłości.
• Przed przystąpieniem do wiercenia i montażu sprawdź typ ściany za pomocą elektronicznego urządzenia do wyszukiwania kołków.

OSTRZEŻENIE

• Aby zapobiec obrażeniom, urządzenie musi być prawidłowo przymocowane do podłogi/ściany zgodnie z instrukcjami instalacji.

• Sugerowana wysokość montażu na ścianie: ≤ 1,5 metra.

• Wywierć w ścianie 4 równoległe otwory (∅ 5,5 – 6 mm każdy, zależnie od rodzaju ściany). Odległość między otworami powinna wynosić 793 mm.

• W razie potrzeby mocno zamocuj po jednym kołku w każdym otworze w ścianie. Przykręć uchwyty montażowe do ściany za pomocą śrub i śrubokręta (brak w zestawie). Upewnij się, że są one dobrze zamontowane.
• Poluzuj śruby znajdujące się z tyłu listwy Soundbar. Pozostaw około 3 mm odstępu między łbem śruby a powierzchnią listwy Soundbar.
• Wsuń listwę Soundbar na uchwyty do montażu ściennego i zatrzaśnij je we właściwym miejscu.

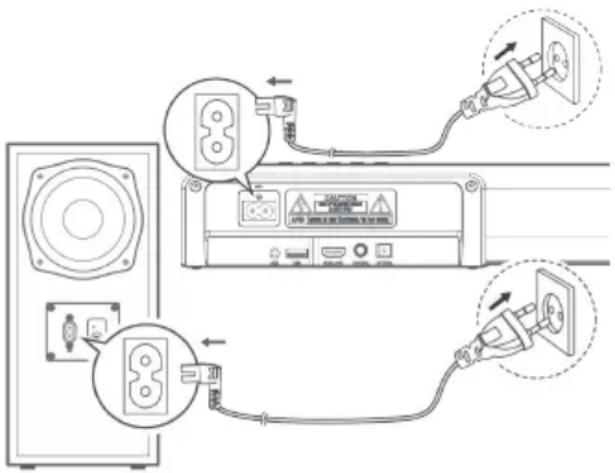

PODŁĄCZANIE ZASILANIA

Ryzyko uszkodzenia produktu! Upewnij się, że napięcie zasilania jest zgodne z napięciem podanym na tylnej lub spodniej części listwy Soundbar.

Przed podłączeniem przewodu zasilającego upewnij się, że wszystkie pozostałe połączenia zostały wykonane.

Podłącz przewód zasilający do gniazda AC\~ listwy Soundbar, a następnie do gniazda sieciowego.

Subwoofer

Podłącz przewód zasilający do gniazda AC\~ subwoofera, a następnie do gniazda sieciowego.

Uwaga: Jeżeli nie ma zasilania, upewnij się, że przewód zasilający i wtyczka są włożone do końca, a zasilanie jest włączone.

PAROWANIE Z SUBWOOFEREM

Parowanie automatyczne

Subwoofer i soundbar zostaną automatycznie sparowane, gdy tylko oba urządzenia zostaną podłączone do gniazd sieciowych i włączone. Do połączenia obu urządzeń nie jest potrzebny żaden kabel. Określ stan na podstawie wskaźnika bezprzewodowego subwoofera:

• Szybkie miganie > Subwoofer w trybie parowania.
• Ciągłe świecenie > Połączenie / parowanie zakończone sukcesem
• Wolne miganie > Połączenie / parowanie nie powiodło się

UWAGA: Nie naciskaj przycisku PAIR na tylnej ściance subwoofera, z wyjątkiem parowania ręcznego. Jeśli automatyczne parowanie nie powiedzie się, sparuj subwoofer z listwą Soundbar ręcznie.

Parowanie ręczne

1. Upewnij się, że wszystkie kable są prawidłowo podłączone, a listwa Soundbar znajduje się w trybie gotowości.
2. Naciśnij i przytrzymaj przez kilka sekund przycisk PAIR znajdujący się z tyłu subwoofera. Subwoofer przejdzie w tryb parowania, a wskaźnik parowania będzie szybko migał.
3. Naciśnij przycisk ⏻ na listwie Soundbar lub na pilocie zdalnego sterowania, aby włączyć listwę Soundbar.
4. Po pomyślnym nawiązaniu połączenia bezprzewodowego zaświeci się wskaźnik parowania.
5. Jeżeli wskaźnik parowania miga, oznacza to, że połączenie bezprzewodowe nie powiodło się. Odłącz przewód subwoofera, a następnie po upływie 4 minut podłącz ponownie przewód główny. Powtórz kroki 1 \~ 4.

UWAGA:

Jeżeli połączenie bezprzewodowe nie powiedzie się ponownie, sprawdź, czy w pobliżu nie występują silne zakłócenia (na przykład zakłócenia powodowane przez urządzenia elektroniczne). Usuń te zakłócenia i powtórz powyższe procedury.

Subwoofer powinien znajdować się w odległości nie większej niż 6 m od listwy Soundbar na otwartej przestrzeni.

Jeżeli listwa Soundbar nie jest połączona z subwooferem i znajduje się w trybie On, wskaźnik POWER będzie migać. Wykonaj czynności opisane w punktach 1 \~ 4 powyżej, aby sparować subwoofer z listwą Soundbar.

TRYB GOTOWOŚCI/ON

Po pierwszym podłączeniu listwy Soundbar do gniazda sieciowego listwa Soundbar znajduje się w trybie gotowości.

• Aby włączyć listwę Soundbar, naciśnij przycisk ⏻ na listwie Soundbar lub na pilocie zdalnego sterowania.
• Ponowne naciśnięcie przycisku spowoduje przełączenie listwy Soundbar w tryb gotowości.
• Jeśli chcesz całkowicie wyłączyć listwę Soundbar, odłącz wtyczkę od gniazdka sieciowego.

Funkcja automatycznego wyłączania zasilania

Listwa Soundbar automatycznie przełącza się w tryb gotowości po około 15 minutach, jeżeli telewizor telewizor lub urządzenie zewnętrzne są odłączone, wyłączone lub poziom głośności jest zbyt bliski wyciszenia.

• Aby całkowicie wyłączyć listwę Soundbar, należy wyjąć wtyczkę z gniazdka sieciowego.
• Prosimy o całkowite wyłączenie listwy Soundbar w celu oszczędzania energii, gdy nie jest ona używana.

WYBÓR TRYBÓW

Naciśnij przycisk Ⓑ (SOURCE) na listwie Soundbar lub przycisk AUX, USB, OPTICAL, COAXIAL, HDMI ARC, ✝ (Bluetooth) na pilocie, aby wybrać żądany tryb.

Zielony	> tryb AUX
Zielone miganie	> tryb USB
Niebieski	> tryb BLUETOOTH
Biały	> tryb HDMI ARC
Pomarańczowy	> tryb OPTICAL
Pomarańczowe miganie	> tryb COAXIAL

REGULACJA GŁOŚNOŚCI

Aby wyregulować głośność, naciśnij przyciski +/- (VOLUME) na listwie Soundbar lub na pilocie. Jeżeli chcesz wyłączyć dźwięk, naciśnij przycisk MUTE) na pilocie. Ponownie naciśnij przycisk × (MUTE) lub naciśnij przyciski +/- (VOLUME) na listwie Soundbar lub na pilocie, aby powrócić do normalnego słuchania.

Uwaga: Podczas regulacji głośności wskaźnik LED stanu będzie szybko migać. Gdy głośność osiągnie poziom maksymalny/minimalny, wskaźnik LED stanu mignie 3 razy.

REGULACJA POZIOMU TONÓW NISKICH/TONÓW WYSOKICH

Naciśnij przyciski BASS +/- na pilocie, aby wyregulować poziom basów.

Wciśnij przyciski TREBLE +/- na pilocie, aby wyregulować poziom tonów wysokich.

Uwaga: Podczas regulacji poziomu BASS/TREBLE wskaźnik LED stanu będzie szybko migać. Po osiągnięciu przez głośniki maksymalnego/minimalnego poziomu BASS/TREBLE dioda LED stanu mignie 3 razy.

WYBÓR EFEKTU KOREKTORA (EQ)

Za pomocą przycisków MOVIE / MUSIC / NEWS na pilocie zdalnego sterowania wybierz żądane wstępnie ustawione efekty korektora dźwięku.

PRZYWRÓCENIE DOMYŚLNEGO EFEKTU DŻWIĘKOWEGO

Podczas odtwarzania naciśnij przycisk DEFAULT na pilocie, aby przywrócić domyślny efekt dźwiękowy (BASS > 0; EQ > Movie; TREBLE > 0).

POŁĄCZENIA

POŁĄCZENIE HDMI

Funkcja ARC (Audio Return Channel) umożliwia przesyłanie dźwięku z telewizora zgodnego ze standardem ARC do listwy soundbar za pośrednictwem pojedynczego połączenia HDMI. Aby korzystać z funkcji ARC, należy upewnić się, że telewizor jest zgodny z HDMI-CEC i ARC oraz odpowiednio skonfigurowany. Po prawidłowym skonfigurowaniu można użyć pilota telewizora do regulacji głośności (VOLUME +/- oraz MUTE) listwy soundbar.

Podłącz kabel HDMI (w zestawie) z gniazda HDMI ARC urządzenia do gniazda HDMI (ARC) w telewizorze zgodnym z ARC. Następnie naciśnij pilota zdalnego sterowania, aby wybrać opcję HDMI ARC.

UWAGA:

Telewizor musi obsługiwać funkcję HDMI-CEC i ARC. Funkcja HDMI-CEC i ARC musi być włączona. Metoda ustawiania HDMI-CEC i ARC może się różnić w zależności od telewizora. Szczegółowe informacje na temat funkcji ARC można znaleźć w instrukcji obsługi. Funkcja ARC działa tylko z urządzeniami obsługującymi funkcję HDMI ARC oraz z kablem HDMI 1.4 (lub nowszym).

KORZYSTANIE Z GNIAZDA OPTICAL

Zdejmij zaślepkę ochronną gniazda OPTICAL, a następnie podłącz przewód OPTICAL (brak w zestawie) do gniazda OPTICAL OUT telewizora i gniazda OPTICAL na listwie Soundbar.

KORZYSTANIE Z GNIAZDA COAXIAL

Za pomocą przewodu COAXIAL (brak w zestawie) połącz gniazdo COAXIAL OUT telewizora z gniazdem COAXIAL na listwie Soundbar.

KORZYSTANIE Z GNIAZDA AUX

Za pomocą przewodu audio 3,5 mm - 3,5 mm (w zestawie) połącz gniazdo słuchawkowe telewizora lub zewnętrznego urządzenia audio z gniazdem AUX listwy Soundbar. Użyj przewodu audio RCA do 3,5 mm (brak w zestawie), aby połączyć gniazda wyjściowe audio telewizora z gniazdem AUX listwy Soundbar.

UŻYTKOWANIE GNIAZD AUX / OPTICAL / COAXIAL / HDMI ARC

1. Upewnij się, że zestaw Soundbar jest podłączony do telewizora lub urządzenia audio.
2. Naciśnij kilkakrotnie przycisk (SOURCE) na listwie Soundbar lub naciśnij na pilocie zdalnego sterowania przyciski AUX, OPTICAL, COAXIAL, HDMI ARC, aby wybrać odpowiedni tryb.
3. Za pomocą przycisków +/- (VOLUME) dostosuj głośność do żądanego poziomu.

UWAGA: Listwa Soundbar może nie być w stanie dekodować wszystkich cyfrowych formatów dźwięku ze źródła wejściowego. W takim przypadku listwa Soundbar będzie wyciszona. NIE jest to wada. Upewnij się, że źródło sygnału audio (np. telewizor, konsola do gier, odtwarzacz DVD itp.) jest ustawione w trybie PCM (szczegółowe informacje na temat ustawień dźwięku znajdują się w instrukcji obsługi urządzenia źródłowego) z wejściem HDMI / OPTICAL / COAXIAL.

OBSŁUGA BLUETOOTH®

Parowanie zestawu Soundbar z urządzeniem Bluetooth® w celu słuchania muzyki.

Parowanie po raz pierwszy

1. Naciśnij kilkakrotnie przycisk (SOURCE) na listwie Soundbar lub naciśnij przycisk na pilocie, aby wybrać tryb Bluetooth ^® . Niebieski wskaźnik będzie powoli migać.
2. Włącz urządzenie Bluetooth ^® i wybierz tryb wyszukiwania. Na liście urządzeń Bluetooth ^® pojawi się "TH-E631B".
3. Wybierz "TH-E631B", a następnie wprowadź hasło "0000", jeżeli to konieczne. Soundbar wyda komunikat "Paired", a niebieski wskaźnik będzie świecić stałym światłem.

Parowanie nowego urządzenia

1. W trybie Bluetooth® naciśnij i przytrzymaj przycisk ▶, aby wyczyścić wszystkie parowania. Soundbar przejdzie do trybu parowania. Soundbar wyda sygnał dźwiękowy "Pairing", a niebieski wskaźnik zacznie szybko migać.
2. Aby sparować nowe urządzenie Bluetooth ^® , wykonaj czynności opisane w punkcie 2-3 w części “Pierwsze parowanie” powyżej.

Słuchanie muzyki z urządzenia Bluetooth®

Jeżeli Twoje urządzenie Bluetooth® obsługuje A2DP, odtwarzaj muzykę za pomocą urządzenia. Jeśli twoje urządzenie Bluetooth® obsługuje AVRCP, użyj dołączonego pilota zdalnego sterowania, aby sterować odtwarzaniem.

• Aby zwiększyć/zmniejszyć głośność, naciśnij przycisk +/-(VOLUME).
• Aby wstrzymać/wznowić odtwarzanie, naciśnij przycisk ▶II
• Aby przejść do ścieżki, wciśnij przycisk ◀◀. ▶▶

Aby wyłączyć funkcję Bluetooth ^® , możesz:

• Przełączyć się na inne źródło na listwie Soundbar;
• Wyłączyć tę funkcję w urządzeniu Bluetooth®.

UWAGA:

Zasięg działania między listwą Soundbar a urządzeniem wynosi około 8 metrów. Przed podłączeniem urządzenia Bluetooth® do listwy Soundbar upewnij się, że znasz możliwości tego urządzenia. Zgodność z wszystkimi urządzeniami Bluetooth® nie jest gwarantowana. Wszelkie przeszkody znajdujące się pomiędzy urządzeniem a listwą Soundbar mogą zmniejszyć zasięg działania. Trzymaj ten odtwarzacz z dala od innych urządzeń elektronicznych, które mogą powodować zakłócenia. Odtwarzacz zostanie również odłączony, gdy urządzenie znajdzie się poza zasięgiem działania.

OBSŁUGA USB

Podłączając urządzenie pamięci masowej USB (np. pamięć flash USB) do tego urządzenia, można odtwarzać zapisaną w nim muzykę za pośrednictwem listwy Soundbar.

1. Aby wybrać tryb USB, naciśnij przycisk (SOURCE) na listwie Soundbar lub naciśnij przycisk USB na pilocie.
2. Naciśnij przycisk, aby wstrzymać/wznowić odtwarzanie.
3. Aby przejść do ścieżki, wciśnij przycisk

UWAGA:

Odtwarzacz obsługuje wyłącznie format plików muzycznych USB MP3.

Listwa Soundbar obsługuje urządzenia USB o pojemności do 32 GB.

Listwa Soundbar może nie być kompatybilna ze wszystkimi urządzeniami USB, nie jest to oznaką problemu z urządzeniem.

POWIADOMIENIE O LICENCJI

Bluetooth®

Słowny znak towarowy i logo Bluetooth® są zarejestrowanymi znakami towarowymi należącymi do Bluetooth SIG, Inc. i wszelkie wykorzystanie tych znaków przez Zhong Shan City Richsound Electronic Industrial Ltd. odbywa się na podstawie licencji. Inne znaki towarowe i nazwy handlowe należą do ich właścicieli.

HDMI® HIGH OPPIRITION MULTIMEDIA INTERFACE

Przyjęte znaki towarowe HDMI, HDMI High-Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zarejestrowanymi znakami towarowymi firmy HDMI Licensing Corporation.

ROZWIĄZYWANIE PROBLEMÓW

Aby zachować ważność gwarancji, nigdy nie próbuj naprawiać systemu samodzielnie. Jeśli podczas korzystania z urządzenia wystąpią problemy, przed wezwaniem serwisu należy sprawdzić poniższe punkty.

Problem Rozwiązanie

Brak zasilania	Upewnij się, że przewód zasilający urządzenia jest prawidłowo podłączony.Upewnij się, że gniazdo prądu zmiennego jest podłączone do zasilania.Naciśnij przycisk ⏻ (tryb gotowości), aby włączyć listwę Soundbar.
Pilot zdalnego sterowania nie działa	Przed naciśnięciem dowolnego przycisku sterowania odtwarzaniem należy najpierw wybrać odpowiednie źródło.Zmniejsz odległość między pilotem a listwą Soundbar.Włóż baterię tak, aby jej bieguny ⊕ / ⊕ły ustawione zgodnie z oznaczeniami.Wymień baterię.Skieruj pilota bezpośrednio na czujnik znajdujący się z przodu listwy Soundbar.
Brak dźwięku	Upewnij się, że listwa Soundbar nie jest wyciszona. Naciśnij przycisk MUTE lub przycisk +/- (VOLUME), aby powrócić do normalnego słuchania.Naciśnij przycisk ⏻ na listwie Soundbar lub na pilocie zdalnego sterowania, aby przełączyć listwę Soundbar w tryb gotowości. Następnie ponownie naciśnij przycisk ♦aby włączyć listwę Soundbar.Upewnij się, że ustawienia audio źródła sygnału wejściowego (np. telewizora, konsoli do gier, odtwarzacza DVD itp.) są ustawione na tryb PCM podczas korzystania z połączenia cyfrowego (np. HDMI, OPTICAL, COAXIAL).Listwa Soundbar może nie być w stanie dekodować wszystkich cyfrowych formatów dźwięku ze źródła wejściowego. W takim przypadku listwa Soundbar będzie wyciszona. To NIE jest usterka.W przypadku korzystania z funkcji Bluetooth, upewnij się, że głośność w urządzeniu źródłowym jest zwiększona, a urządzenie nie jest wyciszone.
Nie można znaleźć nazwy Bluetooth tego urządzenia na moim urządzeniu Bluetooth w celu parowania Bluetooth	Upewnij się, że funkcja Bluetooth jest włączona w urządzeniu Bluetooth.Ponownie sparuj zestaw Soundbar z urządzeniem Bluetooth.Listwa Soundbar jest wyposażona w funkcję Bluetooth®, która umożliwia odbieranie sygnału w odległości do 8 metrów. Zachowaj odległość 8 metrów między listwą Soundbar a urządzeniem Bluetooth®.
Soundbar wyłącza się	Gdy poziom zewnętrznego sygnału wejściowego listwy Soundbar jest zbyt niski, listwa Soundbar wyłączy się automatycznie po 15 minutach. Należy zwiększyć poziom głośności urządzenia zewnętrznego.

SPECYFIKACJE

Soundbar

Zasilanie 100–240 V~; 50/60 Hz
Pobór mocy	20 W< 0,5 W (tryb gotowości)
USB	5 V / 500 mAHi-Speed USB (2.0) / FAT32 / FAT1632G (maks.)Obsługiwane pliki MP3
Wymiary (SxWxG) 872 x 66 x 92 mm
Waga netto 1,6 kg
Czułość wejścia audio 700 mV
Charakterystyka częstotliwościowa 120 Hz – 20 KHz

Specyfikacja łączności bezprzewodowej

Wersja / profile Bluetooth	V 5.1 (A2DP, AVRCP)
Zakres częstotliwości Bluetooth	2402 MHz ~ 2480 MHz
Maks. moc nadawcza Bluetooth	≤ 10 dBm
Zakres częstotliwości sieci bezprzewodowej 2,4G	2406 MHz ~ 2474 MHz
Maks. moc nadawcza 2,4G	≤ 10 dBm
Typ modulacji GFSK, π/4 DQPSK

Subwoofer

Zasilanie 100–240 V~; 50/60 Hz
Pobór mocy	20 W< 0,5 W (tryb gotowości)
Wymiary (SxWxG) 150 x 322 x 220 mm
Waga netto 3 kg
Charakterystyka częstotliwościowa 40 Hz – 120 Hz

Wzmacniacz (moc wyjściowa RMS)

Głośnik L/P 2 × 60 W

Subwoofer 100 W

Zdalne Sterowanie

Odległość/Kąt 6 m (19,7 stóp) / 30°

Typ baterii AAA (2 × 1,5 V)

ZASTRZEGAMY SOBIE PRAWO DO ZMIANY SPECYFIKACJI TECHNICZNYCH.

Więcej informacji dotyczących urządzenia oraz serwisu znajduje się na naszej stronie internetowej www.JVCAUDIO.pl

OSTRZEŻENIE: ABY UNIKNAĆ NIEBEZPIECZEŃSTWA POŻARU LUB PORAŻENIA PRĄDEM ELEKTRYCZNYM, NIE WOLNO WYSTAWIAĆ SPRZĘTU NA DZIAŁANIE DESZCZU BADŹ WILGOCI. URZĄDZENIE ODBIORCZE ZAWSZE WYŁĄCZYĆ Z GNIAZDKA, KIEDY NIE JEST UŻYWANE LUB PRZED NAPRAWĄ. W URZĄDZENIU NIE MA ŻADNYCH CZĘŚCI, KTÓRE BY MÓGŁ ODBIORCASAMODZIELNIE NAPRAWIAĆ. NAPRAWĘ SPRZĘTU NALEŻY ZLECIĆ ODPOWIEDNIO PRZYGOTOWANEMU SERWISU AUTORYZACYJNEMU. URZĄDZENIE ZNAJDUJE SIE POD NIEBEZPIECZNYM NAPIĘCIEM.

NIEBEZPIECZEŃSTWO UDUSZENIA. TOREBKE Z PE POŁOŻYĆ W MIEJSCU BĘDĄCYM POZA ZASIĘGIEM DZIECI. TOREBKA NIE SŁUŻY DO ZABAWY! TEGO WORKA NIE NALEŻY UŻYWAĆ W KOŁYSKACH, ŁÓŻECZKACH, WÓZKACH LUB KOJCACH DZIECIĘCYCH.

Utylizacja zużytego sprzętu

(stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich stosujących systemy zbiórki)

Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinno się go dostarczyć do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego, w celu recyklingu. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów. Recykling materiałów pomaga chroni środowisko naturalne. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowywania odpadów lub ze sklepem, w którym zakupiony został ten produkt.

Niniejszym ETA a.s. oświadcza, że sprzęt radiowy typu TH-E631B spełnia wymagania dyrektywy 2014/53/EU. Pełny tekst deklaracji zgodności jest dostępny pod poniższym adresem internetowym: www.JVCAUDIO.cz/doc

ÚVOD

VOLBA EFEKTOV EKVALIZÉRU (EQ)

EQUALIZER (EQ) EFFEKTUS KIVÁLASZTÁSA

SELECTAREA EFFECTULUI EGALIZATOR (EQ)
