Typ produktu	2.1kanálový soundbar s bezdrátovým subwooferem
Model	TH-E631B
Rozměry soundbaru (Š x V x H)	872 x 66 x 92 mm
Hmotnost soundbaru	1.6 kg
Rozměry subwooferu (Š x V x H)	150 x 322 x 220 mm
Hmotnost subwooferu	3 kg
Napájení	100-240 V~, 50/60 Hz
Příkon (soundbar)	20 W (pohotovostní režim < 0.5 W)
Příkon (subwoofer)	20 W (pohotovostní režim < 0.5 W)
Celkový výstupní výkon	220 W (2 x 60 W + 100 W subwoofer)
Frekvenční rozsah	40 Hz - 20 KHz
Verze Bluetooth	V 5.1 (A2DP, AVRCP)
Dosah Bluetooth	8 metrů
Vstupy	HDMI ARC, optický, koaxiální, AUX (3.5 mm), USB
Přehrávání USB	Soubory MP3, až 32 GB, FAT16/FAT32
Dosah dálkového ovládání	6 metrů / 30°
Možnost montáže na zeď	Ano (součástí dodávky držáky)
Automatické vypnutí	Po 15 minutách nečinnosti
Bezpečnostní certifikace	Třída II, CE
Součástí balení	Dálkový ovladač, 2x AAA baterie, Audio kabel (3.5 mm), 2x napájecí kabely, Držáky na zeď, Šrouby a hmoždinky, Návod k použití

Často kladené otázky - TH-E631B JVC

Jak spáruji subwoofer se soundbarem?

Subwoofer a soundbar se spárují automaticky, když jsou oba zapojeny a zapnuty. Pokud párování selže, stiskněte a podržte tlačítko PAIR na subwooferu po dobu několika sekund, poté zapněte soundbar. Indikátor párování přestane blikat, když je připojeno.

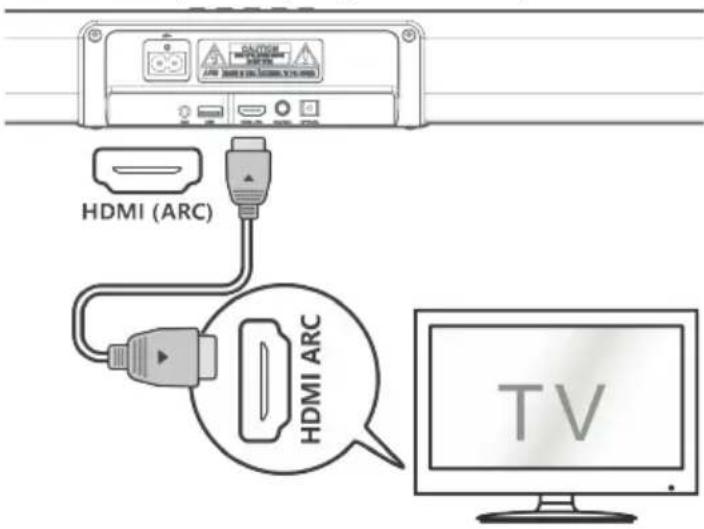

Jak připojím televizi pomocí HDMI ARC?

Připojte HDMI kabel (není součástí balení) z HDMI ARC konektoru soundbaru do HDMI ARC portu televize. Ujistěte se, že televize podporuje HDMI-CEC a ARC, a povolte je v nastavení televize. Poté stiskněte tlačítko HDMI ARC na dálkovém ovladači pro výběr režimu.

Proč ze soundbaru nevychází žádný zvuk?

Zkontrolujte, zda není soundbar ztlumený (stiskněte MUTE nebo VOLUME +/-). Ujistěte se, že je vybrán správný zdroj vstupu. Pokud používáte HDMI/optický/koaxiální, nastavte audio výstup televize na PCM. Také zkontrolujte, zda je hlasitost na připojeném zařízení zvýšená.

Jak připojím telefon přes Bluetooth?

Opakovaně stiskněte tlačítko SOURCE, dokud není vybrán režim Bluetooth (modrá LED bliká). Aktivujte Bluetooth na telefonu a ze seznamu vyberte 'TH-E631B'. Pokud budete vyzváni, zadejte '0000'. Po připojení bude LED svítit modře.

Mohu přehrávat hudbu z USB disku?

Ano, vložte USB disk (až 32 GB, FAT16/FAT32) s MP3 soubory do USB portu. Stiskněte tlačítko SOURCE pro výběr režimu USB. Pomocí dálkového ovladače můžete přehrávat/pozastavit a přeskakovat skladby.

Co mám dělat, pokud dálkový ovladač nefunguje?

Zmenšete vzdálenost a odstraňte překážky. Mířte přímo na senzor na soundbaru. Zkontrolujte polaritu baterií a v případě potřeby je vyměňte. Vyměňte za dvě nové AAA baterie.

Jak resetuji soundbar na výchozí nastavení?

Během přehrávání stiskněte tlačítko DEFAULT na dálkovém ovladači. Tím se obnoví zvukový efekt na BASS=0, EQ=Movie, TREBLE=0.

Mohu soundbar namontovat na zeď?

Ano, použijte přiložené držáky na zeď. Vyvrtejte otvory ve vzdálenosti 793 mm, vložte hmoždinky a připevněte držáky. Povolte šrouby na zadní straně soundbaru a poté jej zavěste na držáky. Ujistěte se, že zeď unese hmotnost (1.6 kg).

Jaký je příkon v pohotovostním režimu?

Soundbar i subwoofer spotřebují v pohotovostním režimu méně než 0.5 W. Soundbar automaticky přejde do pohotovostního režimu po 15 minutách nečinnosti.

Jak čistit soundbar?

Před čištěním odpojte soundbar. Použijte měkký suchý hadřík. Nepoužívejte chemická rozpouštědla ani kapaliny. Zabraňte vniknutí vlhkosti do otvorů.

NÁVOD K OBSLUZE TH-E631B JVC

- Děkujeme vám za zakoupení tohoto výrobku.

- Přečtěte si prosím tento návod k použití, abyste věděli, jak správně tento přístroj ovládat. Po přečtení návodu k použití jej uložte na bezpečné místo k možnému pozdějšímu využití.

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

POZOR: Z DŮVODU SNÍŽENÍ RIZIKA ÚRAZU ELEKTRICKÝM PROUDEM, NEODSTRAŇUJTE KRYT (ANI ZADNÍ KRYT). UVNITŘ NEJSOU ŽÁDNĚ SOUČÁSTI URČENĚ K SERVISU UŽIVATELEM. PŘENECHEJTE SERVIS KVALIFIKOVANÝM SERVISNÍM TECHNIKŮM.

Symbol blesku se šipkou v rovnostranném trojúhelníku má upozornit uživatele na přítomnost neizolovaného „nebezpečného napětí“ pod krytem výrobku, které může být dostatečně velké na to, aby představovalo riziko úrazu elektrickým proudem.

Vykřičník v rovnostranném trojúhelníku má upozornit uživatele na přítomnost důležitých provozních a údržbových (servisních) pokynů v dokumentaci přiložené ke spotřebiči.

Bezpečnost

- Přečtěte si tento návod – Před uvedením tohoto výrobku do provozu si přečtěte všechny bezpečnostní a provozní pokyny.

- Návod uschovejte – Bezpečnostní a provozní pokyny by měly být uschovány pro budoucí použití.

- Dbejte všech varování – Je třeba dodržovat všechna varování na spotřebiči a v návodu k použití.

- Dodržujte všechny pokyny – Dodržujte všechny pokyny k obsluze a použití.

- Nepoužívejte zařízení v blízkosti vody – Zařízení by nemělo být používáno v blízkosti vody ani na vlhkých místech – například ve vlhkém sklepě, v blízkosti bazénu a podobně.

- Zařízení čistěte pouze suchým hadříkem.

- Neblokujte ventilační otvory. Instalujte zařízení v souladu s pokyny výrobce.

- Neinstalujte zařízení v blízkosti zdrojů tepla, jako jsou radiátory, tepelné výměníky, kamna nebo jiná zařízení (včetně zesilovačů), která produkujií teplo.

- Nesnažte se obejít bezpečnostní funkci polarizované nebo zemnící zástrčky. Polarizovaná zástrčka má dva hroty, přičemž jeden je širší než druhý. Zemnící zástrčka má dva hroty a třetí zemnící kolík. Široký hrot nebo třetí kolík slouží pro vaši bezpečnost. Pokud se dodaná zástrčka nehodí do vaší zásuvky, porad'te se s elektrikářem o výměně zastaralé zásuvky.

- Chraňte napájecí kabel, aby se po něm nešlapalo nebo aby nedošlo k jeho přiskřípnutí, zejména v blízkosti zástrčky, zásuvky a v místě, kde vychází z přístroje.

- Používejte zařízení pouze doplňky/příslušenství specifikované výrobcem.

- Používejte zařízení jen s vozíkem, stojanem, stativem, držákem nebo stolkem určeným výrobcem nebo prodávaným se zařízením. Při použití vozíku nebo stojanu budťe opatrní při přemístování zařízení na stojanu nebo vozíku, aby nedošlo k jejich převrácení a zranění.

- Během bouřky s blesky, nebo pokud zařízení delší dobu nepoužíváte, odpojte jej z napájení.

• Veškeré opravy svěřte kvalifikovanému personálu. Servis je nutný v případě, že byl přístroj jakýmkoli způsobem poškozen, např. došlo k poškození napájecího kabelu nebo zástrčky, do přístroje vnikla kapalina nebo cizí předmět, byl vystaven dešti nebo vlhkosti, nefunguje normálně, nebo došlo k jeho pádu.
• Tento přístroj je elektrickým zařízením třídy II neboli s dvojitou izolací. Byl navržen tak, aby nevyžadoval bezpečnostní připojení k elektrickému uzemnění.
• Přístroj nesmí být vystaven kapající ani tekoucí vodě. Nepokládejte na něj předměty naplněné tekutinou, například vázy.
• Minimální vzdálenost kolem přístroje pro dostatečné větrání je 5 cm.
• Nebraňte větrání zakrytím větracích otvorů předměty, jako jsou noviny, ubrusy, závěsy atd.
• Na přístroj by neměly být kladeny žádné zdroje otevřeného ohně, jako jsou zapálené svíčky.
• Baterie by měly být recyklovány nebo likvidovány v souladu se státními a místními směrnicemi.
• Přístroj je určen k použití v mírném klimatu.

Pozor

• Použití ovládacích prvků nebo nastavení nebo provádění postupů, které zde nejsou popsané, může mít za následek vystavení se nebezpečnému záření nebo jinak nebezpečný provoz.
• Abyste snížili riziko požáru nebo úrazu elektrickým proudem, nevystavujte tento přístroj dešti ani vlhkosti. Přístroj nesmí být vystaven kapající ani tekoucí vodě a nesmí na něj být pokládány předměty naplněné tekutinami, například vázy.
• Sítová zástrčka/přípojka se používá jako odpojovací zařízení a jako takové musí zůstat snadno dostupné.
• Při nesprávné výměně baterie hrozí nebezpečí exploze. Baterie vyměňujte pouze za stejný nebo ekvivalentní typ.

Upozornění

• Baterie (více baterií nebo sada baterií) nesmí být vystaveny nadměrnému teplu, např. od slunce, ohně a podobně.
• Před použitím přístroje zkontrolujte jeho napětí a zjistěte, zda je totožné s napětím vašeho místního napájecího zdroje.
• Neumist'ujte tento přístroj do blízkosti silných magnetických polí.
• Nepokládejte tento přístroj na zesilovač nebo receiver.
• Pokud se do přístroje dostane jakýkoli pevný předmět nebo kapalina, odpojte jej a před dalším používáním jej nechte zkontrolovat kvalifikovaným personálem.
• Nepokoušejte se přístroj čistit chemickými rozpouštědly, protože by mohlo dojít k poškození povrchové úpravy. Použijte čistý, suchý nebo mírně navlhčený hadřík.
• Při vytahování zástrčky ze zásuvky vždy uchopte přímo zástrčku a netahejte za kabel.
• Změny nebo úpravy tohoto přístroje, které nejsou výslovně schváleny stranou odpovědnou za dodržování předpisů, povedou ke zrušení oprávnění provozovat tento přístroj.
• Typový štítek je připevněn na spodní nebo zadní straně zařízení.

UPOZORNĚNÍ pro používání baterií

- Abyste zabránili vytečení baterie, které by mohlo způsobit zranění, poškození majetku nebo poškození přístroje:

• Nainstalujte všechny baterie správně a podle označení + a na přístroji.
• Nekombinujte staré a nové baterie.
• Nekombinujte alkalické, standardní (karbon-zinkové) nebo dobíjecí (Ni-Cd, Ni-MH atd.) baterie.
• Pokud přístroj delší dobu nepoužíváte, baterie vyjměte.

OBSAH BALENÍ

Soundbar Dálkový ovladač

2 x baterie AAA

Audio kabel 3,5 - 3,5 mm 2 x síťový kabel

2 x držák pro upevnění na zed' 4 x šroub / 4 x hmoždinka (Pro instalaci držáků na zed')

Návod k použití

POZNÁMKA: Obrázky, ilustrace a nákresy zobrazené v tomto návodu k použití jsou pouze orientační, skutečný výrobek se může vzhledově lišit. Počet napájecího kabelů a typ zástrčky se liší podle oblastí.

POPIS SOUČÁSTÍ

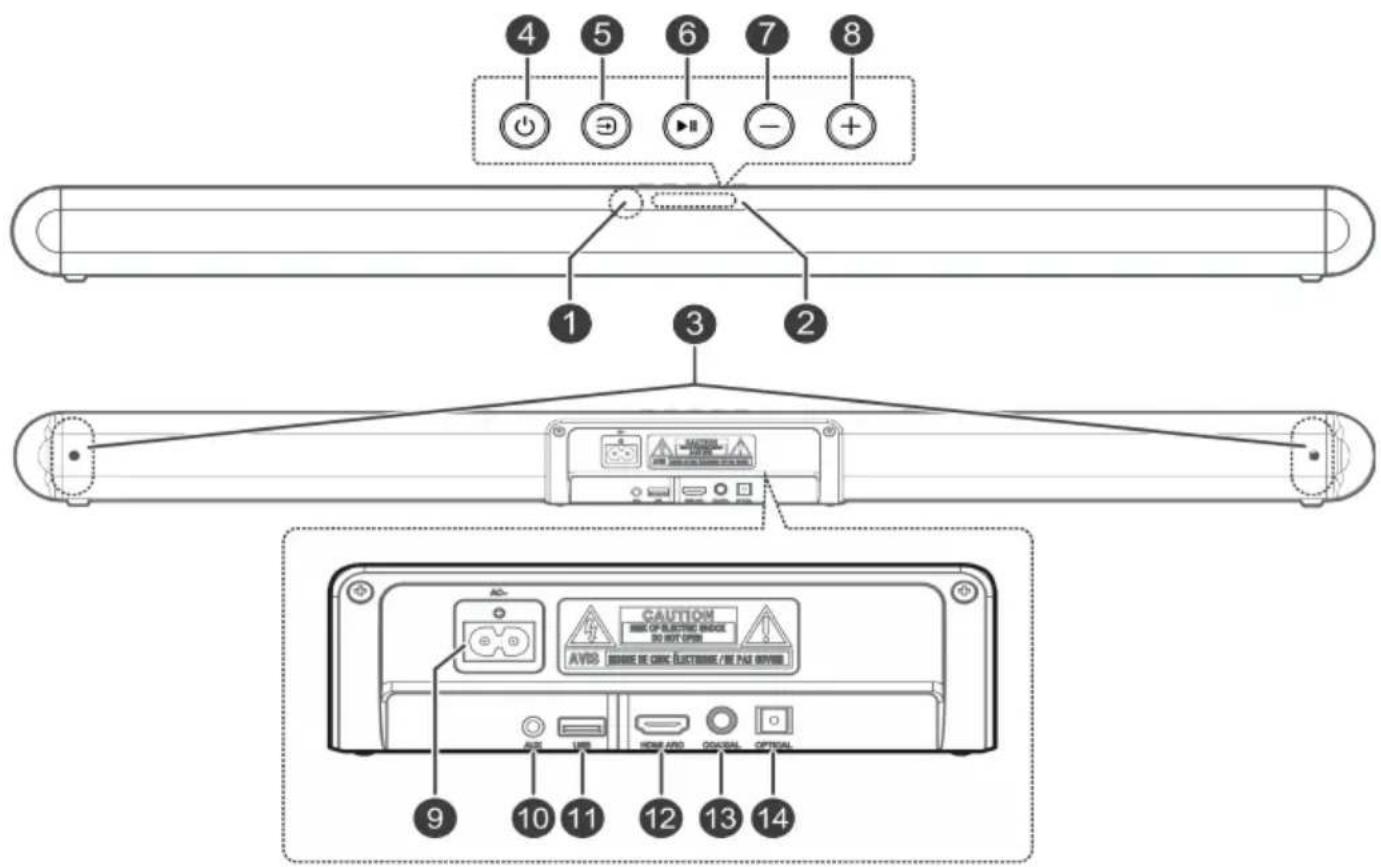

SOUNDBAR

1. IRsenzor

Senzor přijímající signál z dálkového ovladače.

2. LEDkontrolka

• Červená > Pohotovostní režim
• Zelená > režim AUX
• Zelená bliká > režim USB
• Modrá > režim BLUETOOTH
• Bílá > režim HDMI ARC
• Oranžová > režim OPTICAL
• Oranžová bliká > režim COAXIAL

3. Šrouby pro nástěnný držák

4. Tlačítko (ZAP./VYP.)

Přepíná mezi režimem ZAPNUTO a pohotovostním režimem.

5. Tlačítko (ZDROJ)

Volba zdroje přehrávání.

6. Tlačítko ▶II

Přehrávání / Pauza / Obnovení přehrávání.

7. Tlačítko - (VOLUME)

Snížení úroveň hlasitosti.

8. Tlačitko + (VOLUME)

Zvýšení úroveň hlasitosti.

9. Zdířka pro elektrické napájení

Pro připojení sít'ového kabelu.

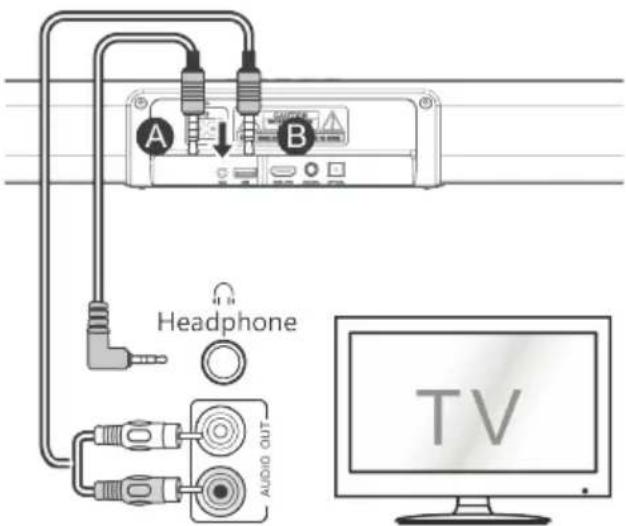

10. AUX vstup

Pro připojení externího zvukového zařízení.

11. VstupUSB

Pro přehrávání hudby z připojeného paměťového zařízení USB.

1. HDMI ARC vstup

Pro připojení televizoru.

1. Koaxiální audio vstup

Pro připojení externího zvukového zařízení.

1. Optický audio vstup

Pro připojení externího zvukového zařízení.

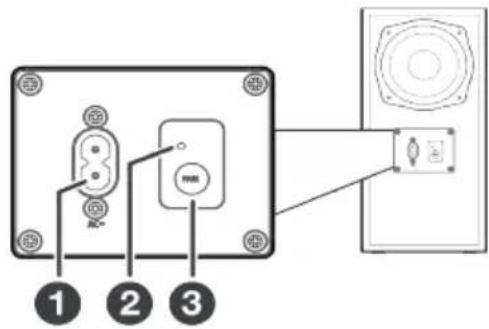

BEZDRÁTOVÝ SUBWOOFER

1. Zdířka elektrického napájení

Připojení k elektrickému napájení.

1. Kontrolka PÁROVÁNÍ

Jakmile je subwoofer spárován se soundbarem, kontrolka přestane blikat.

1. Tlačítko PÁROVÁNÍ

Stisknutím aktivujete funkci párování mezi soundbarem a subwooferem.

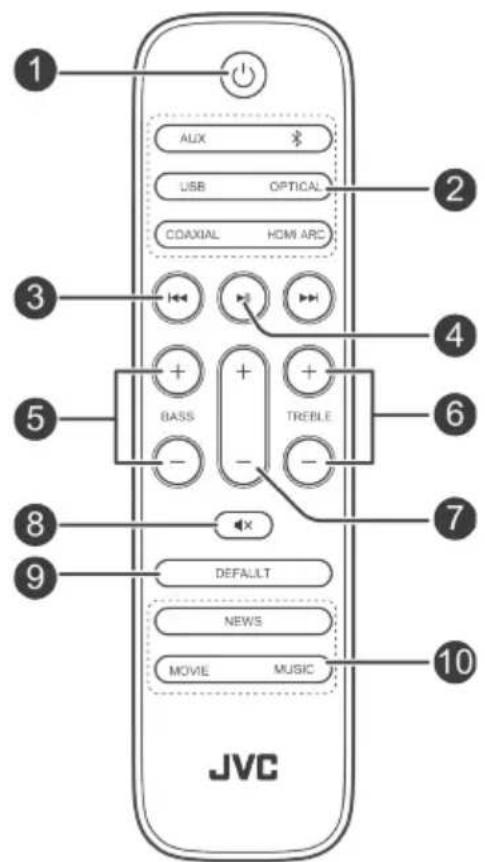

DÁLKOVÝ OVLADAČ

1. Tlačítko

Přepíná mezi režimem ZAPNUTO a pohotovostním režimem soundbaru.

1. Tlačítka zdrojů

Výběr požadovaného zdroje.

Stisknutím a podržením aktivujete funkci párování v režimu Bluetooth nebo odpojíte aktuálně spárované Bluetooth zařízení.

1. Tlačítka

Přeskočení na předchozí/další stopu v režimu Bluetooth/USB.

1. Tlačitko ▶||

Přehrávání / Pauza / Obnovení přehrávání v režimu Bluetooth/USB.

1. Tlačítka BASS +/-

Nastavení úrovně basů.

1. Tlačítka TREBLE +/-

Nastavení úrovně výšek.

1. Tlačitka +/- (HLASITOST)

Zvýšení/snížení úrovně hlasitosti.

1. Tlačítko (XYPNUTÍ ZVUKU)

Vypnutí nebo opětovné zapnutí zvuku.

1. Tlačítko DEFAULT

Obnovení výchozího nastavení zvuku.

1. Tlačítka ekvalizérů

Volba efektü ekvalizéru.

Příprava dálkového ovladače

• Přiložený dálkový ovladač umožňuje ovládat soundbar na dálku.
• I když je dálkový ovladač provozován v účinném dosahu 6 m, nemusí fungovat, pokud jsou mezi soundbarem a dálkovým ovladačem překážky.
• Pokud je dálkový ovladač používán v blízkosti jiných výrobků, které generují infračervené paprsky, nebo pokud se v blízkosti soundbaru používají jiné dálkového ovladače využívající infračervené paprsky, nemusí fungovat správně. A naopak nemusí fungovat správně ostatní výrobky.

Výměna baterií dálkového ovladače

• Stisknutím a posunutím zadního krytu otevřete prostor pro baterie dálkového ovladače.
• Vložte dvě baterie velikosti AAA (přiloženy). Ujistěte se, že konce baterií + a odpovídají pólům aloznačeným v prostoru pro baterie.
  • Zavřete kryt prostoru pro baterie.

Bezpečnostní pokyny týkající se baterií

• Ujistěte se, že jste vložili baterie se správnou kladnou a zápornou polaritou.
• Používejte baterie stejného typu. Nikdy nepoužívejte současně různé typy baterií.
• Lze použít nabíjecí i nenabíjecí baterie. Viz popisek na baterii.
• Při odstraňování krytu prostoru pro baterie a baterií budťe opatrní, abyste si nepoškodili nehty.
• Dbejte, aby nedošlo I pádu dálkového ovladače.
• Dbejte, aby dálkový ovladač nebyl ničím ovlivněn.
• Na dálkový ovladač nelijte vodu ani jinou tekutinu.
• Nepokládejte dálkový ovladač na mokré předměty.
• Nepokládejte dálkový ovladač na přímé sluneční světlo nebo do blízkosti zdrojů nadměrného tepla.
• Vyjměte baterie z dálkového ovladače, pokud jej nebudete delší dobu používat, protože může dojít ke korozi nebo vytečení baterie a následnému zranění, škodě na majetku a/nebo požáru.
• Nepoužívejte jiné než uvedené baterie.
• Nekombinujte nové baterie se starými.
• Nikdy nenabíjejte baterii, pokud si nejste jistí, že jde o nabíjecí baterii.

Pokud je váš televizor na stole, můžete soundbar položit na stůl přímo před spodek televizoru uprostřed jeho obrazovky.

Možnost B

Pokud máte televizor instalovaný na stěně, můžete soundbar připevnit na stěnu přímo pod televizní obrazovku.

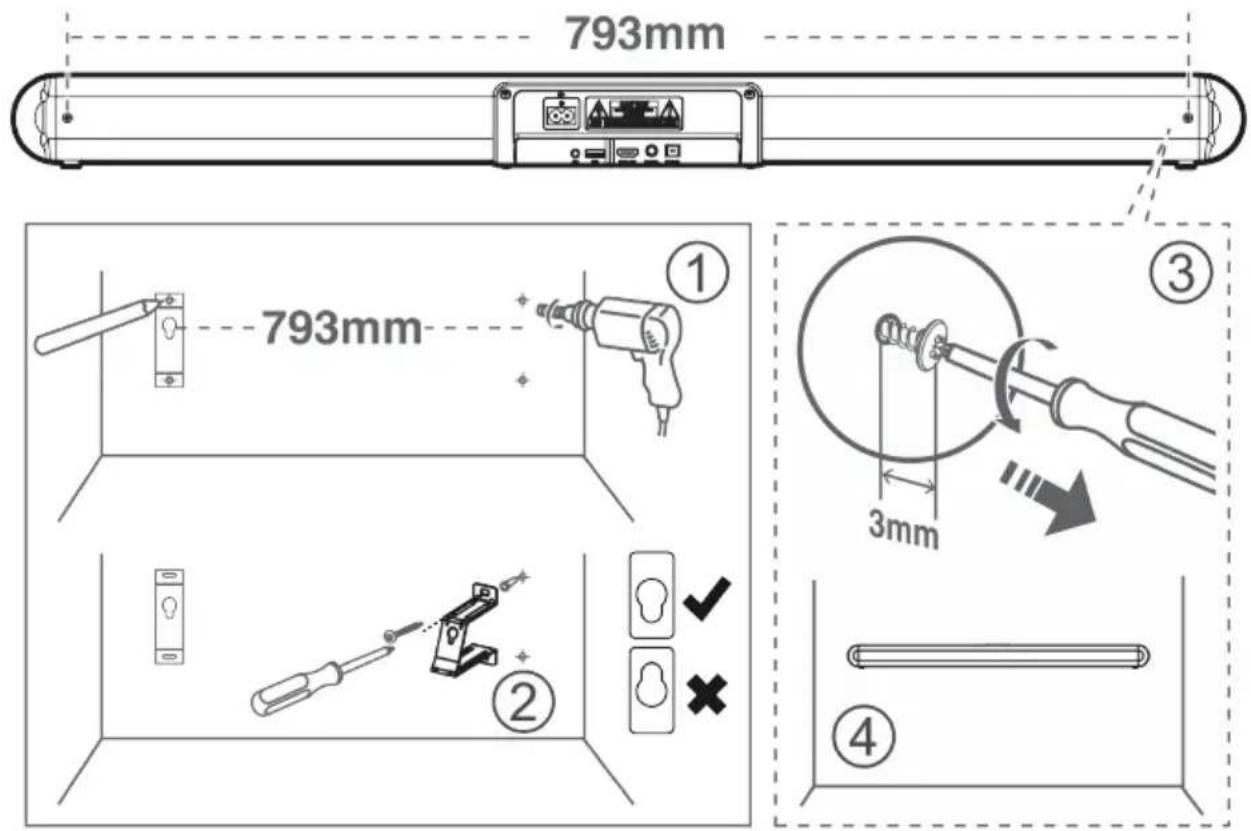

Instalace na stěnu (pokud použijete možnost B)

• Instalaci smí provádět pouze kvalifikovaný personál. Nesprávná montáž může mít za následek vážné zranění a škody na majetku (pokud máte v úmyslu instalovat výrobek sami, musíte zkontrolovat elektrické vedení a vodovodní potrubí, které mohou být ukryty ve zdi). Technik, který instalaci provádí, je odpovědný za to, zda stěna bezpečně unese celkové zatížení soundbaru a nástěnných držáků.
• Pro instalaci jsou zapotřebí další nástroje (nejsou součástí dodávky).
• Šrouby nadměrně neutahujte.
• Uschovejte tento návod k pozdějšímu použití.
• Před vrtáním a montáží zkontrolujte zed' pomocí elektronického vyhledávače kovu.

UPOZORNĚNÍ

• Aby nedošlo ke zranění, musí být toto zařízení bezpečně připevněno k podlaze/stěně v souladu s pokyny k instalaci.

• Doporučená výška pro montáž na stěnu: ≤ 1,5 metru.

• Vyvrtejte do stěny 4 paralelní otvory (každý o průměru 5,5 až 6 mm, podle typu stěny). Vzdálenost mezi otvory by měla být 793 mm.

• V případě potřeby vložte do každého otvoru ve zdi hmoždinku. Přišroubuje nástěnné držáky pomocí šroubů a šroubováku (není přiložen). Ujistěte se, že jsou bezpečně namontovány.
• Povolte šrouby na zadní straně Soundbaru. Mezi hlavou šroubu a Soundbarem ponechte přibližně 3 mm mezeru.
• Položte soundbar na nástěnné držáky a zasuňte jej na místo.

BĚŽNÝ PROVOZ

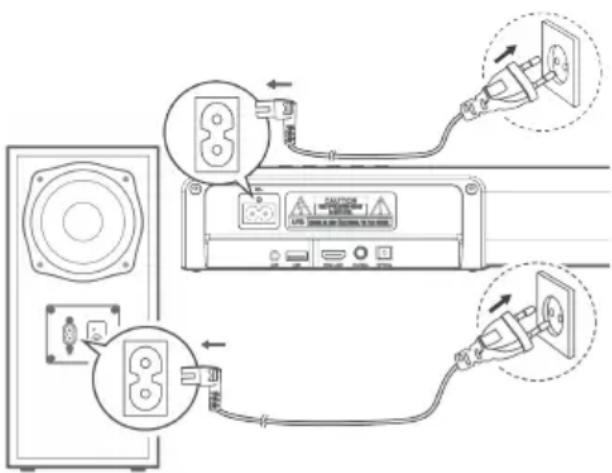

PŘIPOJENÍ NAPÁJENÍ

Nebezpečí poškození výrobku! Ujistěte se, že napájecí napětí odpovídá napětí, které je vytištěno na zadní nebo spodní straně soundbaru.

Před připojením napájecího kabelu se ujistěte, že jste dokončili všechna ostatní připojení.

Připojte síťový kabel do elektrické zdířky na soundbaru a poté do síťové zásuvky.

Subwoofer

Připojte síťový kabel do elektrické zdířky na subwooferu a poté do síťové zásuvky.

Poznámka: Pokud napájení nefunguje, ujistěte se, že napájecí kabel a zástrčka jsou zcela zasunuty a je zapnutý hlavní vypínač přístroje.

SPÁROVÁNÍ SE SUBWOOFEREM

Automatické spárování

Subwoofer a soundbar se automaticky spárují, pokud jsou obě zařízení zapojena do síťové zásuvky a zapnuta. K propojení zařízení není potřeba žádný kabel.

Zjistěte stav podle kontrolky pro bezdrátové připojení subwooferu:

• Rychlé blikání > subwoofer je v režimu párování
• Kontrolka svítí > připojeno / spárování bylo úspěšné
• Pomalé blikání > připojení/spárování se nezdařilo

POZNÁMKA: S výjimkou manuálního párování nepoužívejte tlačítko PAIR na zadní straně subwooferu. Pokud se automatické párování nezdaří, spárujte subwoofer se soundbarem manuálně.

Manuální spárování

1. Ujistěte se, že jsou všechny kabely správně připojeny a že je soundbar v pohotovostním režimu.
2. Stiskněte a na několik sekund podržte tlačítko párování PAIR na zadní straně subwooferu. Subwoofer přejde do režimu párování a kontrolka párování bude rychle blikat.
3. Stisknutím tlačítka ↓ na soundbaru nebo na dálkovém ovladači zapněte soundbar.
4. Po úspěšném bezdrátovém připojení se kontrolka párování rozsvítí.
5. Pokud kontrolka párování bliká, bezdrátové připojení se nezdařilo. Odpojte kabel subwooferu a po 4 minutách znovu připojte hlavní kabel. Opakujte kroky 1 až 4.

POZNÁMKA:

Pokud se bezdrátové připojení znovu nezdaří, zkontrolujte, zda ve vašem okolí nedochází k ovlivňování nebo silnému rušení přístroje (například z jiného elektronického zařízení). Odstraňte tento vliv nebo rušení a opakujte výše uvedené postupy.

Subwoofer by měl být umístěn v otevřeném prostoru do 6 m od soundbaru.

Pokud není soundbar připojen k subwooferu a je v zapnutém režimu, indikátor napájení POWER bude blikat. Spárování subwooferu se soundbarem provedte podle kroků 1 až 4 výše.

ZAPNUTÍ / POHOTOVOSTNÍ REŽIM

Když poprvé připojíte soundbar k síťové zásuvce, bude v pohotovostním režimu.

• Stisknutím tlačítka na soundbaru nebo na dálkovém ovladači zapněte soundbar.
• Dalším stisknutím tlačítka přepnete soundbar zpět do pohotovostního režimu.
• Chcete-li soundbar zcela vypnout, odpojte síťovou zástrčku z elektrické zásuvky.

Funkce automatického vypnutí

Soundbar se po přibližně 15 minutách automaticky přepne do pohotovostního režimu, pokud je televizor nebo externí jednotka odpojena, vypnuta nebo je hlasitost téměř nulová.

• Chcete-li soundbar úplně vypnout, vytáhněte zástrčku ze síťové zásuvky.
• Pokud soundbar nepoužíváte, zcela jej vypněte, abyste šetřili energii.

VÝBĚR ZDROJE

Stisknutím tlačítka ☎ (ZDROJ) na soundbar nebo tlačítek AUX, USB, OPTICAL, COAXIAL, HDMI ARC, ✝ (Bluetooth) na dálkovém ovladači vyberte požadovaný zdroj.

Zelená	> režim AUX
Zelená bliká	> režim USB
Modrá	> režim BLUETOOTH
Bílá	> režim HDMI ARC
Oranžová	> režim OPTICAL
Oranžová bliká	> režim COAXIAL

NASTAVENÍ HLASITOSTI

Stisknutím tlačítek +/- (HLASITOST) na soundbaru nebo na dálkovém ovladači upravíte hlasitost. Pokud chcete zvuk vypnout, stiskněte tlačítko MUTE) na dálkovém ovladači. Chcete-li obnovit normální poslech, znovu stiskněte tlačítko MUTE) nebo stiskněte tlačítka +/- (HLASITOST) na soundbaru nebo na dálkovém ovladači.

Poznámka: Při nastavování HLASITOSTI bude LED kontrolka rychle blikat. Když bude dosaženo maximální/minimální úrovně, LED kontrolka zabliká třikrát pomalu.

ÚPRAVA ÚROVNĚ BASŮ/VÝŠEK

Pomocí tlačítek BASS +/- na dálkovém ovladači upravíte úroveň basů.

Pomocí tlačítek TREBLE +/- na dálkovém ovladači upravíte úroveň výšek.

Poznámka: Při nastavování BASŮ/VÝŠEK bude LED kontrolka rychle blikat. Když bude dosaženo maximální/minimální úrovně, LED kontrolka zabliká třikrát pomalu.

Stisknutím tlačítek MOVIE (Film) / MUSIC (Hudba) / NEWS (Zprávy) na dálkovém ovladači vyberte požadované přednastavené efekty ekvalizéru.

OBNOVENÍ VÝCHOZÍHO NASTAVENÍ ZVUKU

Stisknutím tlačítka DEFAULT na dálkovém ovladači během přehrávání obnovíte výchozí nastavení zvuku ( BASY > 0; EKVALIDÉR > Film; VÝŠKY > 0).

PROPOJENÍ

PROPOJENÍ POMOCÍ HDMI

Funkce ARC (Audio Return Channel) umožňuje odesílat zvuk z vašeho televizoru kompatibilního s ARC do soundbaru prostřednictvím jediného připojení HDMI. Abyste mohli využít funkci ARC, ujistěte se, že váš televizor je kompatibilní s HDMI-CEC i ARC, a podle toho jej nastavte. Po správném nastavení můžete pomocí dálkového ovladače televizoru upravit výstup hlasitosti (VOLUME +/- a MUTE) soundbaru.

Pomocí kabelu HDMI (přiložen) propojte konektor HDMI ARC soundbaru s konektorem HDMI (ARC) televizoru s funkcí ARC. Poté pomocí dálkového ovladače zvolte HDMI ARC.

POZNÁMKA:

Váš televizor musí podporovat funkce HDMI-CEC a ARC. Funkce HDMI-CEC a ARC musí být zapnuty. Způsob nastavení funkcí HDMI-CEC a ARC se může lišit v závislosti na televizoru. Podrobnosti o funkci ARC naleznete v uživatelské příručce televizoru. ARC funguje pouze se zařizeními, která podporují HDMI ARC a kabel HDMI 1.4 (a vyšší).

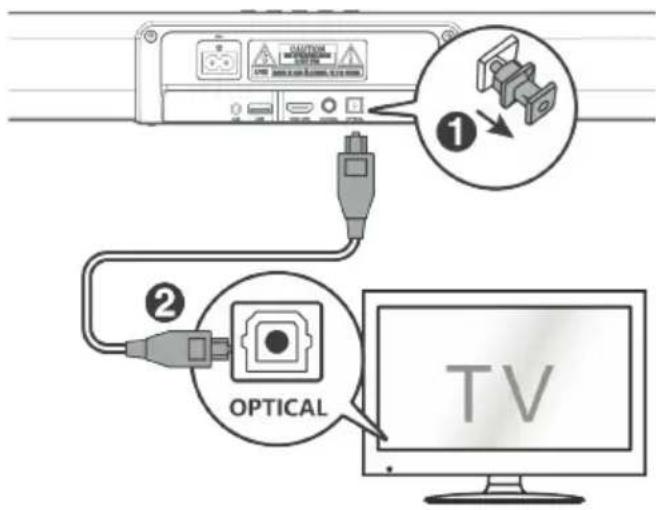

PROPOJENÍ OPTICKÝM KABELEM

Sejměte ochranný kryt z OPTICAL vstupu a poté pomocí optického kabelu (není přiložen) propojte konektor OPTICAL soundbaru s příslušným konektorem televizoru.

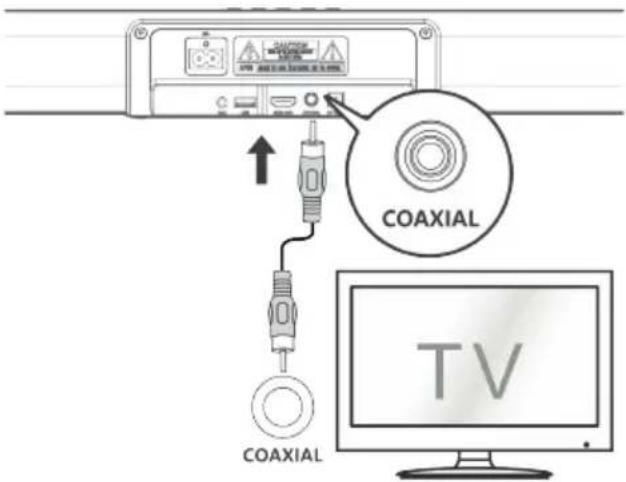

PROPOJENÍ KOAXIÁLNÍM KABELEM

Pomocí koaxiálního kabelu (není přiložen) propojte konektor COAXIAL soundbaru s příslušným konektorem televizoru.

PROPOJENÍ PŘES AUX VSTUP

Pomocí audio kabelu 3,5 mm (je přiložen) propojte konektor AUX soundbaru se sluchátkovým konektorem televizoru nebo externího zvukového zařízení.

Pomocí audio kabelu RCA 3,5 mm (není přiložen) propojte konektor AUX soundbaru s příslušnými konektory televizoru.

POUŽÍVÁNÍ AUX / OPTICKÉHO VSTUPU / KOAXIÁLNÍHO / HDMI ARC VSTUPU

1. Ujistěte se, že je soundbar připojen k televizoru nebo zvukovému zařízení.
2. Opakovaným stisknutím tlačítka ☎ (ZDROJ) na soundbaru nebo stisknutím tlačítek AUX, OPTICAL, COAXIAL, HDMI ARC na dálkovém ovladači vyberte požadovaný zdroj.
3. Stisknutím tlačítka +/- (HLASITOST) nastavte hlasitost na požadovanou úroveň.

POZNÁMKA: Soundbar nemusí být schopen dekódovat všechny digitální audio formáty ze vstupního zdroje. V takovém případě se zvuk soundbaru vypne. NEJDE o závadu. Ujistěte se, že nastavení zvuku vstupního zdroje (např. televizoru, herní konzole, DVD přehrávače atd.) je nastaveno na PCM. Podrobnosti o nastavení zvuku naleznete v uživatelské příručce vstupního zařízení.

POUŽÍVÁNÍ BLUETOOTH®

Po spárování soundbaru se zařízením s funkcí Bluetooth® můžete poslouchat hudbu.

První spárování

1. Opakovaným stisknutím tlačítka ☎ (ZDROJ) na soundbaru nebo stisknutím tlačítka na dálkovém ovladači vyberte režim Bluetooth®. Modrá LED kontrolka bude blikat pomalu. Aktivujte své Bluetooth® zařízení a vyberte režim vyhledávání. V seznamu nalezených Bluetooth® zařízení se objeví "TH-E631B".

2. Vyberte "TH-E631B" a v případě potřeby zadejte heslo „0000“. Soundbar oznámí spárování a modrá LED kontrolka se trvale rozsvítí.

Spárování nového zařízení

1. V režimu Bluetooth® stiskněte a podržte tlačítko ▶lebo, čímž vymažete veškeré párování. Soundbar přejde do režimu párování. Soundbar oznámí párování a modrá LED kontrolka bude blikat rychle.
2. Pro spárování nového Bluetooth ^® zařízení postupujte podle kroků 2 a 3 v části „První spárování“ výše.

Poslech hudby ze zařízení s funkcí Bluetooth®

Pokud vaše Bluetooth® zařízení podporuje A2DP, přehrávejte hudbu prostřednictvím svého zařízení. Pokud vaše Bluetooth® zařízení podporuje AVRCP, použijte k ovládání přehrávání přiložený dálkový ovladač.

• Pro zvýšení/snížení hlasitosti stiskněte tlačítko +/- (HLASITOST).
• Chcete-li přehrávání pozastavit/obnovit, stiskněte tlačítko ▶||
• Chcete-li přeskočit na určitou skladbu, stiskněte tlačítko 🚗◀. ▶▶

Chcete-li zrušit funkci Bluetooth ^® , můžete:

• Přepnout sounbar na jiný zdroj.
• Vypnout tuto funkci na připojeném zařízení s funkcí Bluetooth®.

POZNÁMKA:

Provozní dosah mezi soundbarem a zařizením je přibližně 8 metrů.

Před připojením zařízení s funkcí Bluetooth® k soundbaru se ujistěte, že znáte funkce zařízení. Nelze zaručit kompatibilitu se všemi zařízeními s funkcí Bluetooth®.

Překážka mezi zařízením a soundbarem může snížit provozní dosah. Umístěte přehrávač mimo dosah jiných elektronických zařízení, která mohou způsobovat rušení.

Přehrávač se také odpojí, když své zařízení přesunete mimo provozní dosah.

POUŽÍVÁNÍ USB

Po připojení velkokapacitního paměťového zařízení USB (např. flash disku USB) k tomuto přístroji můžete poslouchat hudbu uloženou na tomto zařízení prostřednictvím soundbaru.

1. Stisknutím tlačítka (ZDROJ) na soundbaru nebo stisknutím tlačítka USB na dálkovém ovladači vyberte režim USB.
2. Chcete-li přehrávání pozastavit/obnovit, stiskněte tlačítko ▶II .
3. Chcete-li preskočit na určitou skladbu, stiskněte ◀◀/▶▶

POZNÁMKA:

Přehrávač podporuje na zařízení USB pouze formát hudebních souborů MP3.

Soundbar podporuje zařízení USB s pamětí až 32 GB.

Soundbar nemusí být kompatibilní se všemi zařizeními USB. Nejedná se o problém soundbaru.

LICENČNÍ OZNÁMENÍ

Bluetooth®

Slovní značka a loga Bluetooth® jsou registrované ochranné známky vlastněné společností Bluetooth SIG, Inc. a jakékoli použití těchto značek společností Zhong Shan City Richsound Electronic Industrial Ltd. je licencováno. Ostatní ochranné známky a obchodní názvy jsou majetkem příslušných vlastníků.

HDMI® HIGH DEFINITION MULTIMETER INTERFACE

Použité ochranné známky HDMI, HDMI High-Definition Multimedia Interface a logo HDMI jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing Administrator, Inc. ve Spojených státech a dalších zemích.

ŘEŠENÍ PROBLÉMŮ

Aby zůstala záruka platná, nikdy se nepokoušejte opravit systém sami. Pokud se při používání tohoto zařízení setkáte s problémy, zkontrolujte před kontaktováním servisu následující body.

Problém Řešení

Soundbar nelze zapnout	Ujistěte se, že je napájecí kabel zařízení správně připojen.Ujistěte se, že v zásuvce je proud.Stisknutím tlačítka (pohotovostní režim) zapněte soundbar.
Dálkové ovládání nefunguje	Před stisknutím tlačítka ovládání přehrávání nejprve vyberte správný zdroj.Snižte vzdálenost mezi dálkovým ovladačem a soundbarem.Baterie vložte se správnou polaritou / podle obrázku.Vyměňte baterie.Namiřte dálkový ovladač přímo na snímač na přední straně soundbaru.
Žádný zvuk	Ujistěte se, že zvuk soundbaru není vypnutý. Stisknutím tlačítka MUTE nebo +/- (HLASITOST) obnovíte normální poslech.Stisknutím tlačítka nebo na dálkovém ovladači přepnete soundbar do pohotovostního režimu. Poté znovu stiskněte tlačítko pro zapnutí soundbaru.Ujistěte se, že nastavení zvuku vstupního zdroje (např. televizoru, herní konzole, DVD přehrávače atd.) je při použití digitálního připojení (např. HDMI, optického, koaxiálního) nastaveno na režim PCM.Soundbar nemusí být schopen dekódovat všechny digitální formáty zvuku ze vstupního zdroje. V tomto případě se zvuk soundbaru vypne. NEJDE o závadu přístroje.Pokud používáte funkci Bluetooth, ujistěte se, že je na zdrojovém zařízení nastavena hlasitost a že není vypnut zvuk.
Nemohu najít název přístroje na svém zařízení s funkcí Bluetooth pro spárování pomocí Bluetooth	Ujistěte se, že na svém Bluetooth® zařízení máte aktivovánu funkci Bluetooth®.Znovu spárujte soundbar se svým Bluetooth® zařízením.Soundbar má funkci Bluetooth®, která dokáže přijímat signál do 8 metrů. Mezi soundbarem a Bluetooth® zařízením udržujte vzdálenost do 8 metrů.
Soundbar se vypíná	Pokud je úroveň externího vstupního signálu do soundbaru příliš nízká, soundbar se po 15 minutách automaticky vypne.Zvyšte hlasitost externího zařízení.

TECHNICKÉ SPECIFIKACE

Soundbar

Napájení 100 až 240 V, 50/60 Hz
Příkon	20 W< 0,5 W (pohotovostní režim)
USB	5 V / 500 mAVysokorychlostní USB / FAT32 / FAT1632G (max)Podporované soubory MP3
Rozměry (ŠxVxH) 872 x 66 x 92 mm
Čistá hmotnost 1,6 kg
Citlivost audio vstupu 700 mV
Frekvenční rozsah 120 Hz - 20 KHz

Specifikace bezdrátového připojení

Verze/profily Bluetooth	V 5.1 (A2DP, AVRCP)
Frekvenční rozsah Bluetooth	2402 MHz ~ 2480 MHz
Max. vysílací výkon Bluetooth	≤ 10 dBm
2,4G bezdrátový frekvenční rozsah	2406 MHz ~ 2474 MHz
2,4G max. vysílací výkon	≤ 10 dBm
Typ modulace GFSK, π/4 DQPSK

Subwoofer

Napájení 100 až 240 V, 50/60 Hz
Příkon	20 W< 0,5 W (pohotovostní režim)
Rozměry (ŠxVxH) 150 x 322 x 220 mm
Čistá hmotnost 3 kg
Frekvenční rozsah 40 Hz - 120 Hz

Zesilovač (výstupní výkon RMS)

Vzdálenost/úhel 6 m / 30°

Typ baterie AAA (2 x 1,5 V)

ZMĚNA TECHNICKÉ SPECIFIKACE VÝROBKU VYHRAZENA VÝROBCEM.

Informace o výrobku a servisní síti najdete na internetové adrese www.JVCAUDIO.cz

VAROVÁNÍ: NEVYSTAVUJTE SPOTŘEBIČ DEŠTI NEBO VLHKOSTI ABYSTE PŘEDEŠLI VZNIKU POŽÁRU NEBO ÚRAZU ELEKTRICKÝM PROUDEM. VŽDY SPOTŘEBIČ VYPNĚTE ZE ZÁSUVKY, KDYZ JEJ NEPOUŽÍVÁTE NEBO PŘED OPRAVOU. V PŘÍSTROJI NEJSOU ŽÁDNÉ ČÁSTI OPRAVITELNÉ SPOTŘEBITELEM. VŽDY SE OBRACEJTE NA KVALIFIKOVANÝ AUTORIZOVANÝ SERVIS. PŘÍSTROJ JE POD NEBEZPEČNÝM NAPĚTÍM.

NEBEZPEČÍ UDUŠENÍ. PE SÁČEK ODKLÁDEJTE MIMO DOSAH DĚTÍ. SÁČEK NENÍ NA HRANÍ. NEPOUŽÍVEJTE TENTO SÁČEK V KOLÉBKÁCH, POSTÝLKÁCH, KOČÁRCÍCH NEBO DĚTSKÝCH OHRÁDKÁCH.

Likvidace starých elektrických a elektronických zařízení

(Vztahuje se na Evropskou unii a evropské země se systémy odděleného sběru)

Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem po ukončení jeho životnosti nemělo být nakládáno jako s běžným odpadem z domácnosti. Je nutné ho odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním dopadům na životní prostředí a lidské zdraví,

které by jinak byly způsobeny nevhodnou likvidaci výrobku. Recyklováním materiálů, z nichž je vyroben, pomůžete ochránit přírodní zdroje. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního obecního úřadu, podniku pro likvidaci domovních odpadů nebo v obchodě, kde jste výrobek zakoupili.

Tímto ETA a.s. prohlašuje, že typ rádiového zařízení TH-E631B je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.JVCAUDIO.cz/doc

WPROWADZENIE

Soundbar Dial'kový ovládač
2 x batérie AAA

Audio kábel 3,5 - 3,5 mm 2 x siet'ový kábel

• Červená > Pohotovostný režim
• Zelená > režim AUX
• Zelená bliká > režim USB
• Modrá > režim BLUETOOTH
• Biela > režim HDMI ARC
• Oranžová > režim OPTICAL
• Oranžová bliká > režim COAXIAL

Zníženie úroveň hlasitosti.

8. Tlačidlo + (VOLUME)

Zvýšenie úroveň hlasitosti.

9. Konektor pre elektrické napájanie

Akonáhle je subwoofer spárovaný so soundbarom, kontrolka prestane blikat'.

1. Tlačidlo PÁROVANIE

Výber požadovaného zdroja.

Zvýšenie/zníženie úrovne hlasitosti.

1. Tlačidlo (XYPNUTIE ZVUKU)

Príprava dial'kového ovládača

Výmena batérií dial'kového ovládača

• Stlačením a posunutím zadného krytu otvorte priestor pre batérie dial'kového ovládača.
• Vložte dve batérie vel'kosti AAA (priložené). Uistite sa, že konce batérií a zodpovedajú pólom aloznačeným v priestore pre batérie.
• Zatvorte kryt priestoru pre batérie.

Automatické spárovanie

Zelená bliká > režim USB

Modrá > režim BLUETOOTH

Biela > režim HDMI ARC

Oranžová > režim OPTICAL

Oranžová bliká > režim COAXIAL

NASTAVENIE HLASITOSTI

Pomocou tlačidiel BASS +/- na dial'kovom ovládači upravíte úroveň basov.

Pomocou tlačidiel TREBLE +/- na dial'kovom ovládači upravíte úroveň výšok.

Stisnutím tlačidiel MOVIE (Film) / MUSIC (Hudba) / NEWS (Správy) na dial'kovom ovládači vyberte požadované prednastavené efekty ekvalizéra.

OBNOVENIE VÝCHODZIEHO NASTAVENIA ZVUKU

Stlačením tlačidla DEFAULT na dialkovom ovládači počas prehrávania obnovíte východiskové nastavenie zvuku ( BASY > 0; EKVALIDÉR > Film; VÝŠKY > 0).

PREPOJENIE

PREPOJENIE POMOCOU HDMI

• Na zvýšenie/zníženie hlasitosti stlačte tlačidlo +/- (HLASITOST).
• Ak chcete prehrávanie pozastavit'/obnovit', stlačte tlačidlo
• Ak chcete preskočit' na určitú skladbu, stlačte tlačidlo ◀◀. ▶▶

1. Stlačením tlačidla (ZDROJ) na soundbare alebo stisnutím tlačidla USB na dialkovom ovládači vyberte režim USB.
2. Ak chcete prehrávanie pozastavit' /obnovit', stlačte tlačidlo ▶II .
3. Ak chcete preskočit' na určitú skladbu, stlačte tlačidlo|◀◀ / ▶▶

POZNÁMKA:

Likvidácia starých elektrických a elektronických zariadení
