Typ produktu	2.1kanálový soundbar s bezdrátovým subwooferem
Rozměry soundbaru (Š x V x H)	869 x 74 x 105 mm
Hmotnost soundbaru	2,3 kg
Rozměry subwooferu (Š x V x H)	170 x 345 x 313 mm
Hmotnost subwooferu	4,7 kg
Napájení	100–240 V~, 50/60 Hz
Příkon (aktivní / pohotovostní)	30 W / < 0,5 W
Verze Bluetooth	5.1 (A2DP, AVRCP)
Zvukové vstupy	HDMI (2 vstupy, 1 výstup s eARC/ARC), optický, koaxiální, AUX, USB
Výstupní výkon (RMS)	L/R reproduktory: 2 x 60 W, subwoofer: 160 W
Frekvenční rozsah soundbaru	120 Hz – 20 kHz
Frekvenční rozsah subwooferu	40 Hz – 120 Hz
Přehrávání z USB	MP3, až 32 GB, FAT16/FAT32
Dosah dálkového ovládání	6 m (19,7 stop) v úhlu 30°
Baterie dálkového ovládání	2 x AAA (součástí balení)
Montovatelný na zeď	Ano (držáky a šrouby součástí balení)
Dolby Atmos	Ano (přes HDMI, vyžaduje kabel HDMI 2.0)
Předvolby EQ	Hlas, Sport, Film, Hudba
Prostorový zvuk	Ano (režim Vertikální/prostorový)
Bezpečnostní třída	Třída II (dvojitě izolováno)

Často kladené otázky - TH-E741B JVC

Jak připojím soundbar k televizoru přes HDMI ARC?

Použijte přiložený kabel HDMI pro připojení konektoru HDMI OUT (TV eARC/ARC) na soundbaru ke konektoru HDMI (ARC) na televizoru. Ujistěte se, že váš televizor podporuje HDMI-CEC a ARC, a nastavte je na Zapnuto. Poté stiskněte tlačítko HDMI eARC na dálkovém ovládání pro výběr režimu ARC.

Jaká je maximální podporovaná kapacita USB úložiště?

Soundbar podporuje USB flash disky do 32 GB naformátované ve FAT16 nebo FAT32. Lze přehrávat pouze MP3 audio soubory.

Jak spáruji bezdrátový subwoofer?

Subwoofer a soundbar se automaticky spárují, když jsou oba zapojeny a zapnuty. Pokud párování selže, stiskněte a podržte tlačítko PAIR na zadní straně subwooferu, dokud indikátor rychle nebliká, poté zapněte soundbar. Indikátor zůstane svítit, když je párování úspěšné.

Proč ze soundbaru nevychází žádný zvuk?

Zkontrolujte, zda není soundbar ztlumený (stiskněte MUTE), zda je hlasitost zvýšená a zda je vybrán správný vstup. Ujistěte se, že je audiosignál vašeho zdrojového zařízení nastaven na PCM nebo Dolby Digital. Pokud používáte Bluetooth, zvyšte hlasitost na zdrojovém zařízení.

Jak mohu resetovat soundbar do továrního nastavení?

V manuálu není uveden explicitní postup pro tovární reset. Chcete-li vymazat párování Bluetooth, stiskněte a podržte tlačítko ▶|| na dálkovém ovládání v režimu Bluetooth, dokud se nezobrazí 'PAIR'. U jiných problémů odpojte soundbar na několik minut a znovu jej zapojte.

Co mám dělat, pokud dálkové ovládání přestane fungovat?

Zkraťte vzdálenost k soundbaru, mířte přímo na snímač, vyměňte AAA baterie se správnou polaritou a ujistěte se, že žádné překážky neblokují infračervený signál. V případě potřeby znovu spárujte dálkové ovládání vyjmutím a vložením baterií.

Mohu soundbar namontovat na zeď?

Ano. Použijte přiložené montážní držáky a šrouby. Vyvrtejte otvory 778 mm od sebe, upevněte držáky, přišroubujte montážní šrouby na zadní stranu soundbaru a zavěste jej. Ujistěte se, že zeď unese celkovou hmotnost, a pečlivě dodržujte montážní pokyny.

Jaký je dosah Bluetooth soundbaru?

Provozní dosah je přibližně 8 metrů (26 stop) na otevřeném prostranství. Překážky jako zdi nebo jiná elektronická zařízení mohou dosah zkrátit.

Jak upravím basy a výšky?

Stiskněte tlačítka BASS +/- nebo TREBLE +/- na dálkovém ovládání pro nastavení úrovně basů a výšek.

Podporuje soundbar Dolby Atmos?

Ano, podporuje Dolby Atmos přes HDMI připojení (HDMI 1, HDMI 2 nebo HDMI eARC/ARC). Použijte kabel HDMI 2.0 a ujistěte se, že váš televizor a zdrojové zařízení jsou nastaveny na výstup Dolby Atmos bez kódování.

NÁVOD K OBSLUZE TH-E741B JVC

• Děkujeme vám za zakoupení tohoto výrobku.

- Přečtěte si prosím tento návod k použití, abyste věděli, jak správně tento přístroj ovládat. Po přečtení návodu k použití jej uložte na bezpečné místo k možnému pozdějšímu využití.

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

POZOR: Z DŮVODU SNÍŽENÍ RIZIKA ÚRAZU ELEKTRICKÝM PROUDEM, NEODSTRAŇUJTE KRYT (ANI ZADNÍ KRYT). UVNITŘ NEJSOU ŽÁDNĚ SOUČÁSTI URČENĚ K SERVISU UŽIVATELEM. PŘENECHEJTE SERVIS KVALIFIKOVANÝM SERVISNÍM TECHNIKŮM.

Symbol blesku se šipkou v rovnostranném trojúhelníku má upozornit uživatele na přítomnost neizolovaného „nebezpečného napětí“ pod krytem výrobku, které může být dostatečně velké na to, aby představovalo riziko úrazu elektrickým proudem.

Vykřičník v rovnostranném trojúhelníku má upozornit uživatele na přítomnost důležitých provozních a údržbových (servisních) pokynů v dokumentaci přiložené ke spotřebiči.

Bezpečnost

- Přečtěte si tento návod – Před uvedením tohoto výrobku do provozu si přečtěte všechny bezpečnostní a provozní pokyny.

- Návod uschovejte – Bezpečnostní a provozní pokyny by měly být uschovány pro budoucí použití.

- Dbejte všech varování – Je třeba dodržovat všechna varování na spotřebiči a v návodu k použití.

- Dodržujte všechny pokyny – Dodržujte všechny pokyny k obsluze a použití.

- Nepoužívejte zařízení v blízkosti vody – Zařízení by nemělo být používáno v blízkosti vody ani na vlhkých místech – například ve vlhkém sklepě, v blízkosti bazénu a podobně.

- Zařízení čistěte pouze suchým hadříkem.

- Neblokujte ventilační otvory. Instalujte zařízení v souladu s pokyny výrobce.

- Neinstalujte zařízení v blízkosti zdrojů tepla, jako jsou radiátory, tepelné výměníky, kamna nebo jiná zařízení (včetně zesilovačů), která produkujií teplo.

- Nesnažte se obejít bezpečnostní funkci polarizované nebo zemnící zástrčky. Polarizovaná zástrčka má dva hroty, přičemž jeden je širší než druhý. Zemnící zástrčka má dva hroty a třetí zemnící kolík. Široký hrot nebo třetí kolík slouží pro vaši bezpečnost. Pokud se dodaná zástrčka nehodí do vaší zásuvky, porad’te se s elektrikářem o výměně zastaralé zásuvky.

- Chraňte napájecí kabel, aby se po něm nešlapalo nebo aby nedošlo k jeho přiskřípnutí, zejména v blízkosti zástrčky, zásuvky a v místě, kde vychází z přístroje.

- Používejte zařízení pouze doplňky/příslušenství specifikované výrobcem.

- Používejte zařízení jen s vozíkem, stojanem, stativem, držákem nebo stolkem určeným výrobcem nebo prodávaným se zařízením. Při použití vozíku nebo stojanu budťe opatrní při přemístování zařízení na stojanu nebo vozíku, aby nedošlo k jejich převrácení a zranění.

- Během bouřky s blesky, nebo pokud zařízení delší dobu nepoužíváte, odpojte jej z napájení.

• Veškeré opravy svěřte kvalifikovanému personálu. Servis je nutný v případě, že byl přístroj jakýmkoli způsobem poškozen, např. došlo k poškození napájecího kabelu nebo zástrčky, do přístroje vnikla kapalina nebo cizí předmět, byl vystaven dešti nebo vlhkosti, nefunguje normálně, nebo došlo k jeho pádu.
• Tento přístroj je elektrickým zařízením třídy II neboli s dvojitou izolací. Byl navržen tak, aby nevyžadoval bezpečnostní připojení k elektrickému uzemnění.
• Přístroj nesmí být vystaven kapající ani tekoucí vodě. Nepokládejte na něj předměty naplněné tekutinou, například vázy.
• Minimální vzdálenost kolem přístroje pro dostatečné větrání je 5 cm.
• Nebraňte větrání zakrytím větracích otvorů předměty, jako jsou noviny, ubrusy, závěsy atd.
• Na přístroj by neměly být kladeny žádné zdroje otevřeného ohně, jako jsou zapálené svíčky.
• Baterie by měly být recyklovány nebo likvidovány v souladu se státními a místními směrnicemi.
• Přístroj je určen k použití v mírném klimatu.

Pozor

• Použití ovládacích prvků nebo nastavení nebo provádění postupů, které zde nejsou popsané, může mít za následek vystavení se nebezpečnému záření nebo jinak nebezpečný provoz.
• Abyste snížili riziko požáru nebo úrazu elektrickým proudem, nevystavujte tento přístroj dešti ani vlhkosti. Přístroj nesmí být vystaven kapající ani tekoucí vodě a nesmí na něj být pokládány předměty naplněné tekutinami, například vázy.
• Sítová zástrčka/přípojka se používá jako odpojovací zařízení a jako takové musí zůstat snadno dostupné.
• Při nesprávné výměně baterie hrozí nebezpečí exploze. Baterie vyměňujte pouze za stejný nebo ekvivalentní typ.

Upozornění

• Baterie (více baterií nebo sada baterií) nesmí být vystaveny nadměrnému teplu, např. od slunce, ohně a podobně.
• Před použitím přístroje zkontrolujte jeho napětí a zjistěte, zda je totožné s napětím vašeho místního napájecího zdroje.
• Neumist'ujte tento přístroj do blízkosti silných magnetických polí.
• Nepokládejte tento přístroj na zesilovač nebo receiver.
• Pokud se do přístroje dostane jakýkoli pevný předmět nebo kapalina, odpojte jej a před dalším používáním jej nechte zkontrolovat kvalifikovaným personálem.
• Nepokoušejte se přístroj čistit chemickými rozpouštědly, protože by mohlo dojít k poškození povrchové úpravy. Použijte čistý, suchý nebo mírně navlhčený hadřík.
• Při vytahování zástrčky ze zásuvky vždy uchopte přímo zástrčku a netahejte za kabel.
• Změny nebo úpravy tohoto přístroje, které nejsou výslovně schváleny stranou odpovědnou za dodržování předpisů, povedou ke zrušení oprávnění provozovat tento přístroj.
• Typový štítek je připevněn na spodní nebo zadní straně zařízení.

UPOZORNĚNÍ pro používání baterií

- Abyste zabránili vytečení baterie, které by mohlo způsobit zranění, poškození majetku nebo poškození přístroje:

• Nainstalujte všechny baterie správně a podle označení + a na prístroji.
• Nekombinujte staré a nové baterie.
• Nekombinujte alkalické, standardní (karbon-zinkové) nebo dobíjecí (Ni-Cd, Ni-MH atd.) baterie.
• Pokud přístroj delší dobu nepoužíváte, baterie vyjměte.

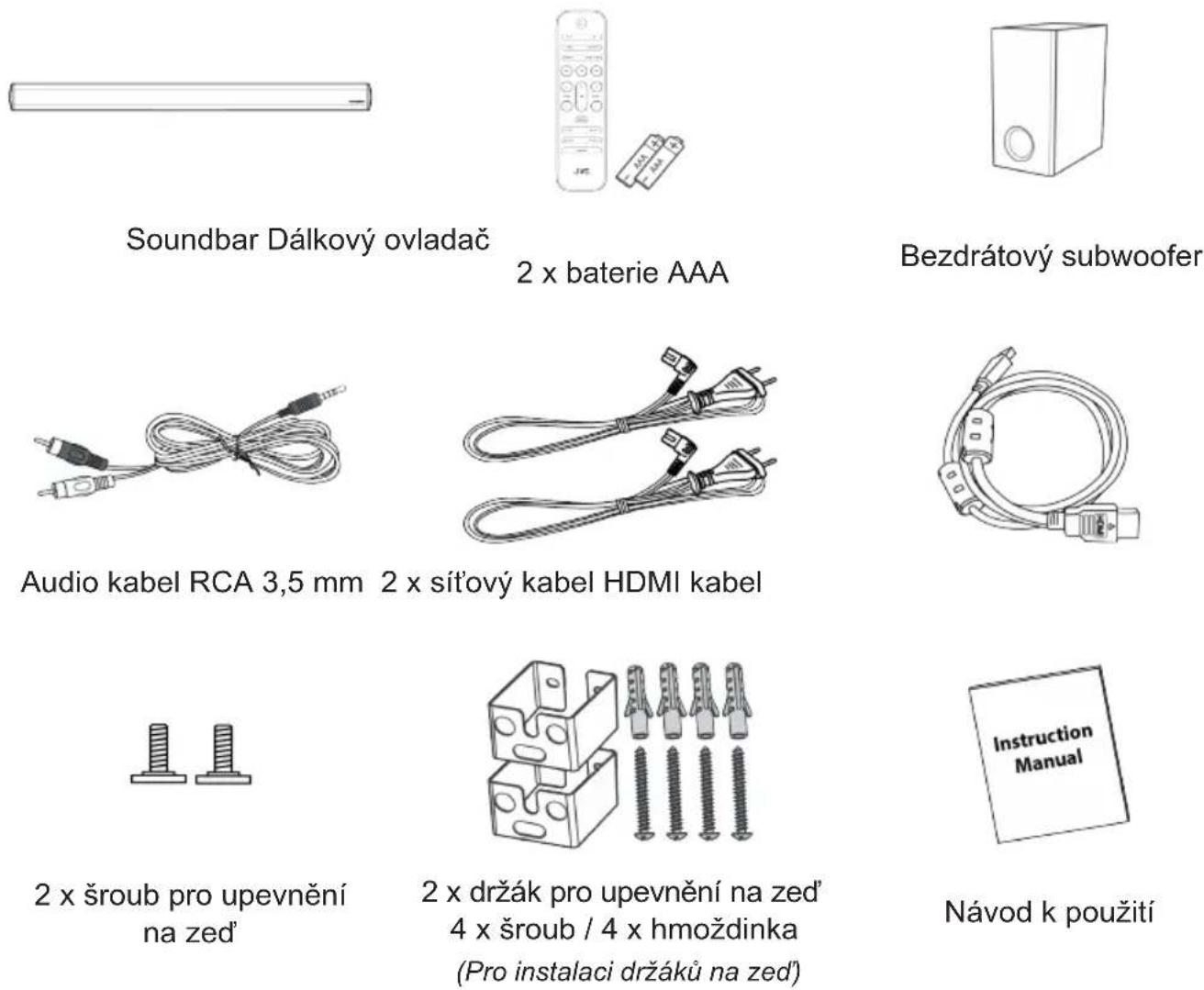

OBSAH BALENÍ

POZNÁMKA: Obrázky, ilustrace a nákresy zobrazené v tomto návodu k použití jsou pouze orientační, skutečný výrobek se může vzhledově lišit. Počet napájecího kabelů a typ zástrčky se liší podle oblastí.

POPIS SOUČÁSTÍ

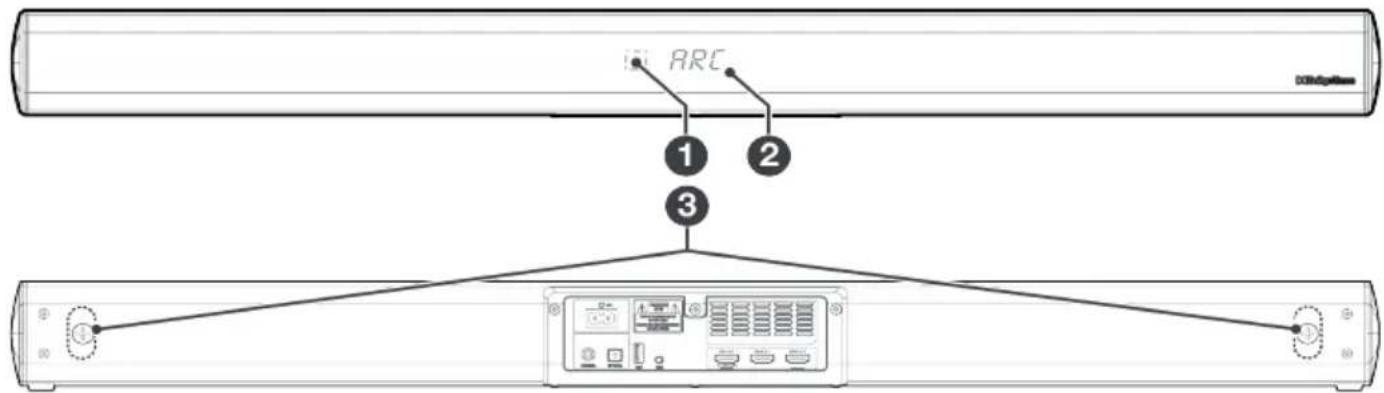

SOUNDBAR

Senzor přijímající signál z dálkového ovladače.

1. Displej

Zobrazuje aktuální stav.

1. Šrouby pro nástěnný držák

2. Tlačítko (ZAP./VYP.)

Přepíná mezi režimem ZAPNUTO a pohotovostním režimem.

1. Tlačitko (ZDROJ)

Volba zdroje přehrávání.

1. Tlačitka +/- (HLASITOST)

Zvýšení/snížení úrovně hlasitosti.

1. Zdířka pro elektrické napájení

Pro připojení síťového kabelu.

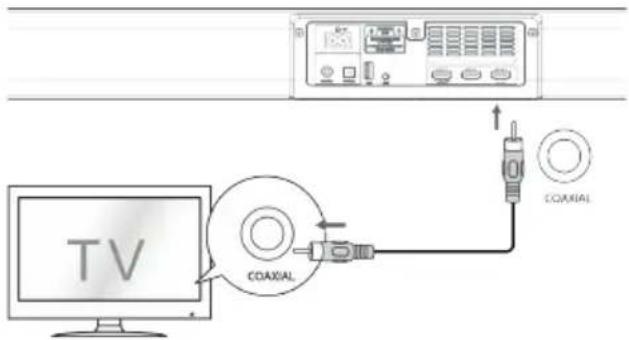

1. Koaxiální audio vstup

Pro připojení externího zvukového zařízení.

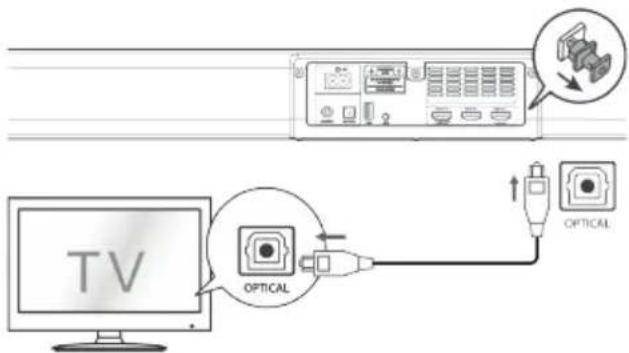

1. Optický audio vstup

Pro připojení externího zvukového zařízení.

1. VstupUSB

Pro přehrávání hudby z připojeného paměťového zařízení USB.

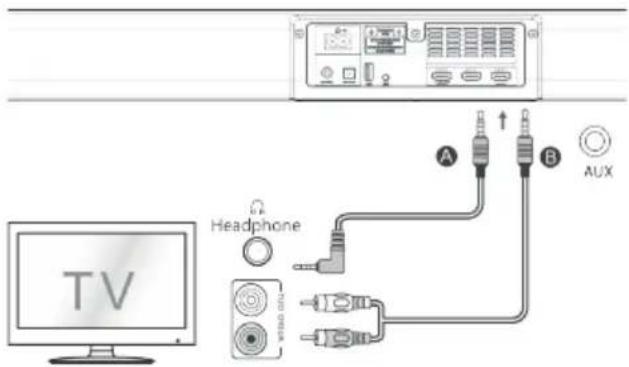

1. AUX vstup

Pro připojení externího zvukového zařízení.

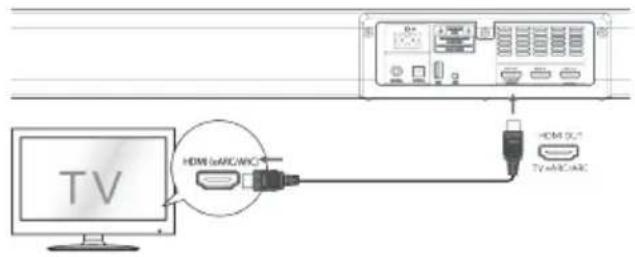

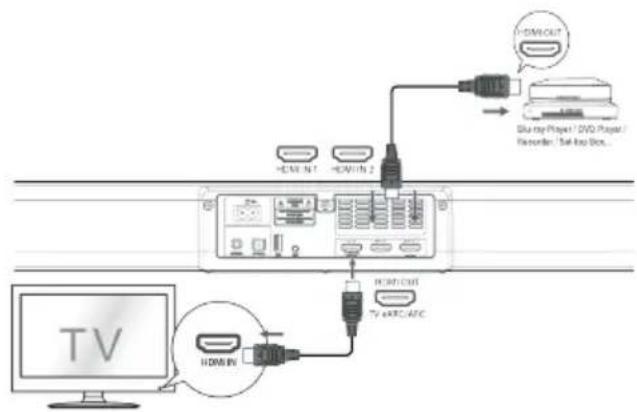

1. Konektor HDMI OUT (TV eARC/ARC)

Vstup pro připojení televizoru. Vstup podporuje funkci eARC/ARC HDMI, která umožňuje, aby soundbar přehrával zvuk z připojeného televizoru.

13. Konektory HDMI IN (1/2)

Dva vstupy HDMI pro připojení zařízení s připojením HDMI, například přehrávače DVD, přehrávače disků Blu-ray™ nebo herní konzole. Mějte na paměti, že lze používat vždy jen jeden z obou vstupů HDMI.

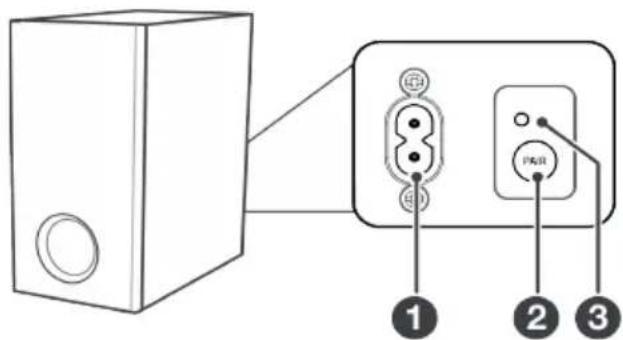

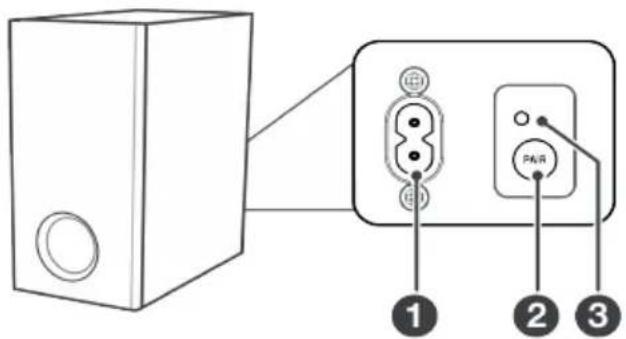

BEZDRÁTOVÝ SUBWOOFER

1. Zdířka elektrického napájení
   Připojení k elektrickému napájení.
2. Tlačítko PÁROVÁNÍ
   Stisknutím aktivujete funkci párování mezi soundbarem a subwooferem.
3. Kontrolka PÁROVÁNÍ
   Jakmile je subwoofer spárován se soundbarem, kontrolka přestane blikat.

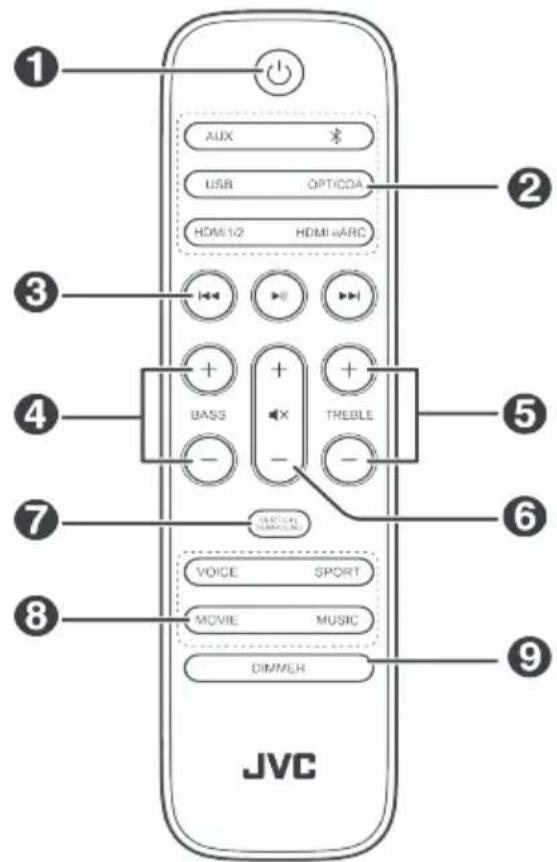

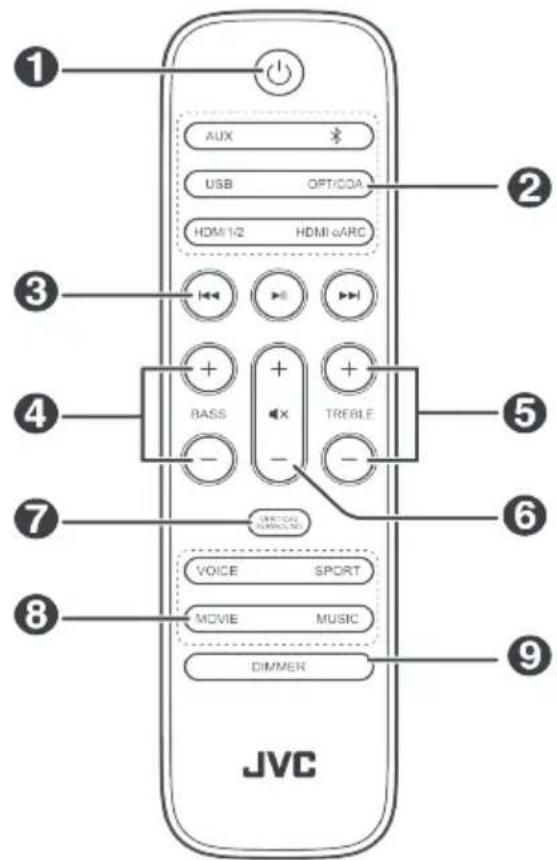

Přepíná mezi režimem ZAPNUTO a pohotovostním režimem soundbaru.

Tlačítka zdrojů

Výběr požadovaného zdroje.

Stisknutím a podržením aktivujete funkci párování v režimu Bluetooth nebo odpojíte aktuálně spárované Bluetooth zařízení.

1. Tlačítka

Přeskočení na předchozí/další stopu v režimu Bluetooth/USB.

Tlačitko ▶II

Přehrávání / Pauza / Obnovení přehrávání v režimu

Bluetooth/USB.

1. Tlačítka BASS +/-

Nastavení úrovně basů.

1. Tlačitka TREBLE +/-

Nastavení úrovně výšek.

1. Tlačitko (XYPNUTÍ ZVUKU)

Vypnutí nebo opětovné zapnutí zvuku.

Tlačítka +/- (HLASITOST)

Zvýšení/snížení úrovně hlasitosti.

1. Tlačítko VERTICAL/SURROUND

Zapnutí/vypnutí prostorového zvuku.

1. Tlačítka ekvalizérů

Volba efektü ekvalizéru.

1. Tlačítko DIMMER

Úprava jasu displeje.

Příprava dálkového ovladače

• Přiložený dálkový ovladač umožňuje ovládat soundbar na dálku.
• I když je dálkový ovladač provozován v účinném dosahu 6 m, nemusí fungovat, pokud jsou mezi soundbarem a dálkovým ovladačem překážky.
• Pokud je dálkový ovladač používán v blízkosti jiných výrobků, které generují infračervené paprsky, nebo pokud se v blízkosti soundbaru používají jiné dálkového ovladače využívající infračervené paprsky, nemusí fungovat správně. A naopak nemusí fungovat správně ostatní výrobky.

Výměna baterií dálkového ovladače

• Stisknutím a posunutím zadního krytu otevřete prostor pro baterie dálkového ovladače.
• Vložte dvě baterie velikosti AAA (přiloženy). Ujistěte se, že konce baterií + a odpovídají pólům aloznačeným v prostoru pro baterie.
  • Zavřete kryt prostoru pro baterie.

Bezpečnostní pokyny týkající se baterií

• Ujistěte se, že jste vložili baterie se správnou kladnou a zápornou polaritou.
• Používejte baterie stejného typu. Nikdy nepoužívejte současně různé typy baterií.
• Lze použít nabíjecí i nenabíjecí baterie. Viz popisek na baterii.
• Při odstraňování krytu prostoru pro baterie a baterií budťe opatrní, abyste si nepoškodili nehty.
• Dbejte, aby nedošlo I pádu dálkového ovladače.
• Dbejte, aby dálkový ovladač nebyl ničím ovlivněn.
• Na dálkový ovladač nelijte vodu ani jinou tekutinu.
• Nepokládejte dálkový ovladač na mokré předměty.
• Nepokládejte dálkový ovladač na přímé sluneční světlo nebo do blízkosti zdrojů nadměrného tepla.
• Vyjměte baterie z dálkového ovladače, pokud jej nebudete delší dobu používat, protože může dojít ke korozi nebo vytečení baterie a následnému zranění, škodě na majetku a/nebo požáru.
• Nepoužívejte jiné než uvedené baterie.
• Nekombinujte nové baterie se starými.
• Nikdy nenabíjejte baterii, pokud si nejste jistí, že jde o nabíjecí baterii.

Pokud je váš televizor na stole, můžete soundbar položit na stůl přímo před spodek televizoru uprostřed jeho obrazovky.

Možnost B

Pokud máte televizor instalovaný na stěně, můžete soundbar připevnit na stěnu přímo pod televizní obrazovku.

Instalace na stěnu (pokud použijete možnost B)

• Instalaci smí provádět pouze kvalifikovaný personál. Nesprávná montáž může mít za následek vážné zranění a škody na majetku (pokud máte v úmyslu instalovat výrobek sami, musíte zkontrolovat elektrické vedení a vodovodní potrubí, které mohou být ukryty ve zdi). Technik, který instalaci provádí, je odpovědný za to, zda stěna bezpečně unese celkové zatížení soundbaru a nástěnných držáků.
• Pro instalaci jsou zapotřebí další nástroje (nejsou součástí dodávky).
• Šrouby nadměrně neutahujte.
• Uschovejte tento návod k pozdějšímu použití.
• Před vrtáním a montáží zkontrolujte zed' pomocí elektronického vyhledávače kovu.

UPOZORNĚNÍ

• Aby nedošlo ke zranění, musí být toto zařízení bezpečně připevněno k podlaze/stěně v souladu s pokyny k instalaci.

• Doporučená výška pro montáž na stěnu: ≤ 1,5 metru.

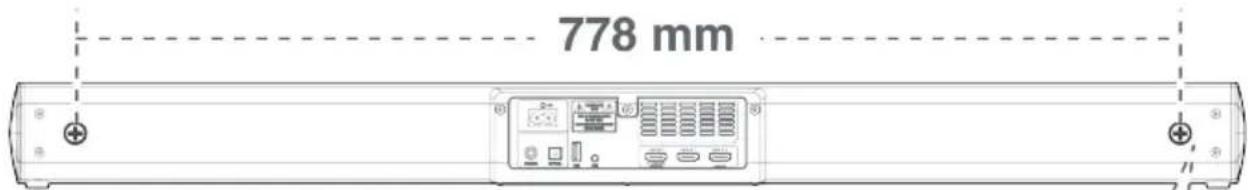

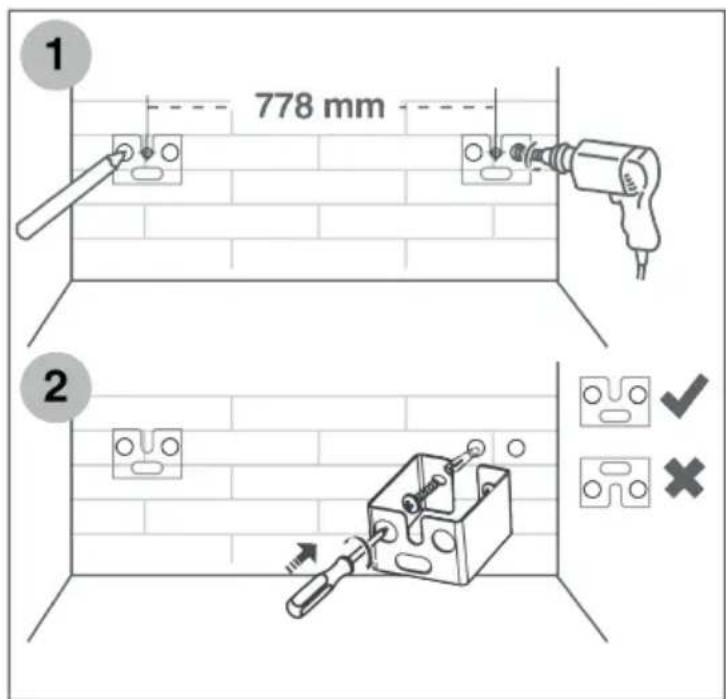

• Vyvrtejte do stěny 4 paralelní otvory (každý o průměru 5,5 až 6 mm, podle typu stěny). Vzdálenost mezi otvory by měla být 778 mm.

• V případě potřeby vložte do každého otvoru ve zdi hmoždinku. Přišroubuje nástěnné držáky pomocí šroubů a šroubováku (není přiložen). Ujistěte se, že jsou bezpečně namontovány.

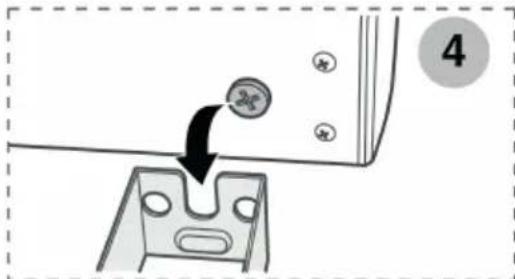

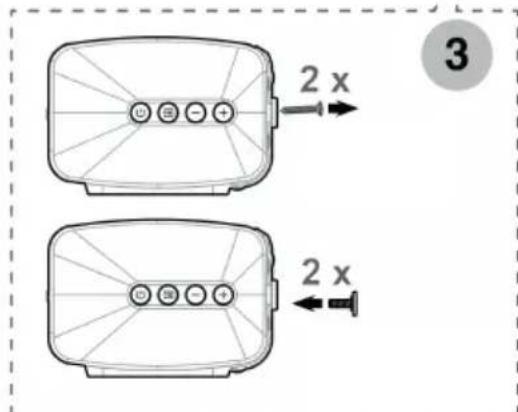

• Odstraňte šrouby na zadní straně soundbaru Našroubujte šrouby pro montáž na stěnu na zadní část soundbaru.
• Položte soundbar na nástěnné držáky a zasuňte jej na místo.

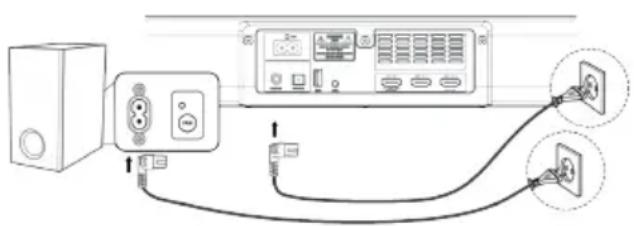

Nebezpečí poškození výrobku! Ujistěte se, že napájecí napětí odpovídá napětí, které je vytištěno na zadní nebo spodní straně soundbaru.

Před připojením napájecího kabelu se ujistěte, že jste dokončili všechna ostatní připojení.

Připojte síťový kabel do elektrické zdířky na soundbaru a poté do síťové zásuvky.

Subwoofer

Připojte síťový kabel do elektrické zdířky na subwooferu a poté do síťové zásuvky.

Poznámka: Pokud napájení nefunguje, ujistěte se, že napájecí kabel a zástrčka jsou zcela zasunuty a je zapnutý hlavní vypínač přístroje.

SPÁROVÁNÍ SE SUBWOOFEREM

Automatické spárování

Subwoofer a soundbar se automaticky spárují, pokud jsou obě zařízení zapojena do síťové zásuvky a zapnuta. K propojení zařízení není potřeba žádný kabel.

Zjistěte stav podle kontrolky pro bezdrátové připojení subwooferu:

• Rychlé blikání > subwoofer je v režimu párování
• Kontrolka svítí > připojeno / spárování bylo úspěšné
• Pomalé blikání > připojení/spárování se nezdařilo

POZNÁMKA: S výjimkou manuálního párování nepoužívejte tlačítko PAIR na zadní straně subwooferu. Pokud se automatické párování nezdaří, spárujte subwoofer se soundbarem manuálně.

Manuální spárování

1. Ujistěte se, že jsou všechny kabely správně připojeny a že je soundbar v pohotovostním režimu.
2. Stiskněte a na několik sekund podržte tlačítko párování PAIR na zadní straně subwooferu. Subwoofer přejde do režimu párování a kontrolka párování bude rychle blikat.
3. Stisknutím tlačítka ⏻ na soundbaru nebo na dálkovém ovladači zapněte soundbar.
4. Po úspěšném bezdrátovém připojení se kontrolka párování rozsvítí.
5. Pokud kontrolka párování bliká, bezdrátové připojení se nezdařilo. Odpojte kabel subwooferu a po 4 minutách znovu připojte hlavní kabel. Opakujte kroky 1 až 4.

POZNÁMKA:

Pokud se bezdrátové připojení znovu nezdaří, zkontrolujte, zda ve vašem okolí nedochází k ovlivňování nebo silnému rušení přístroje (například z jiného elektronického zařízení). Odstraňte tento vliv nebo rušení a opakujte výše uvedené postupy.

Subwoofer by měl být umístěn v otevřeném prostoru do 6 m od soundbaru.

Pokud není soundbar připojen k subwooferu a je v zapnutém režimu, indikátor napájení POWER bude blikat. Spárování subwooferu se soundbarem provedte podle kroků 1 až 4 výše.

ZAPNUTÍ / POHOTOVOSTNÍ REŽIM

Když poprvé připojíte soundbar k síťové zásuvce, bude v pohotovostním režimu.

• Stisknutím tlačítka na soundbaru nebo na dálkovém ovladači zapněte soundbar.
• Dalším stisknutím tlačítka přepnete soundbar zpět do pohotovostního režimu.
• Chcete-li soundbar zcela vypnout, odpojte síťovou zástrčku z elektrické zásuvky.

Funkce automatického vypnutí

Soundbar se po přibližně 15 minutách automaticky přepne do pohotovostního režimu, pokud je televizor nebo externí jednotka odpojena, vypnuta nebo je hlasitost téměř nulová.

• Chcete-li soundbar úplně vypnout, vytáhněte zástrčku ze síťové zásuvky.
• Pokud soundbar nepoužíváte, zcela jej vypněte, abyste šetřili energii.

VÝBĚR ZDROJE

Stisknutím tlačítka ➞ (ZDROJ) na soundbar nebo tlačítek AUX, ✝ , OPT/COA, HDMI 1/2, HDMI eARC a USB na dálkovém ovladači vyberte požadovaný zdroj. Vybraný zdroj se zobrazí na displeji.

ÚPRAVA ÚROVNĚ BASŮ/VÝŠEK

Pomocí tlačítek BASS +/- na dálkovém ovladači upravíte úroveň basů. Pomocí tlačítek TREBLE +/- na dálkovém ovladači upravíte úroveň výšek.

ZAPNUTÍ/VYPNUTÍ PROSTOROVÉHO ZVUKU

Stisknutím tlačítka VERTICAL/SURROUND na dálkovém ovladači zapněte prostorový zvuk. Dalším stisknutím tohoto tlačítka prostorový zvuk vypnete.

Stisknutím tlačítek VOICE (Hlas) / SPORT / MOVIE (Film) / MUSIC (Hudba) na dálkovém ovladači vyberte požadované přednastavené efekty ekvalizéru.

NASTAVENÍ HLASITOSTI

Stisknutím tlačítek +/- (HLASITOST) na soundbaru nebo na dálkovém ovladači upravíte hlasitost. Pokud chcete zvuk vypnout, stiskněte tlačítko ⚪MUTE) na dálkovém ovladači. Chcete-li obnovit normální poslech, znovu stiskněte tlačítko ⚪MUTE) nebo stiskněte tlačítka +/- (HLASITOST) na soundbaru nebo na dálkovém ovladači.

NASTAVENÍ JASU

Stisknutím tlačítka DIMMER na dálkovém ovladači zvolte úroveň jasu.

PROPOJENÍ

PROPOJENÍ POMOCÍ HDMI

Některé televizory 4K HDR vyžadují vstup HDMI nebo nastavení obrazu na příjem obsahu HDR. Další podrobnosti o nastavení zobrazení HDR viz uživatelský manuál vašeho televizoru.

eARC / ARC (Enhance Audio Return Channel)

Funkce eARC / ARC (Enhance Audio Return Channel) umožňuje odesílat zvuk z vašeho televizoru kompatibilního s ARC do soundbaru prostřednictvím jediného připojení HDMI. Abyste mohli využít funkci ARC, ujistěte se, že váš televizor je kompatibilní s HDMI-CEC i ARC, a podle toho jej nastavte. Po správném nastavení můžete pomocí dálkového ovladače televizoru upravit výstup hlasitosti (VOLUME +/- a MUTE) soundbaru.

Pomocí kabelu HDMI (přiložen) propojte konektor HDMI OUT (TV eARC/ARC) soundbaru s konektorem HDMI (ARC) televizoru s funkcí ARC. Poté pomocí dálkového ovladače zvolte ARC.

POZNÁMKA:

Váš televizor musí podporovat funkce HDMI-CEC a ARC. Funkce HDMI-CEC a ARC musí být zapnuty. Způsob nastavení funkcí HDMI-CEC a ARC se může lišít v závislosti na televizoru. Podrobnosti o funkci ARC naleznete v uživatelské příručce televizoru. ARC funguje pouze se zařizeními, která podporují HDMI ARC a kabel HDMI 1.4 (a vyšší).

Standardní HDMI

Pokud váš televizor není kompatibilní s HDMI ARC, připojte soundbar k televizoru prostřednictvím standardního připojení HDMI.

Pomocí kabelu HDMI propojte konektor HDMI OUT (TV eARC/ARC) soundbaru s konektorem HDMI IN na televizoru. Pomocí kabelu HDMI propojte konektor HDMI IN (1 nebo 2) soundbaru s externím zařízením (např. herní konzolí, přehrávači DVD nebo Blu-ray).

PROPOJENÍ OPTICKÝM KABELEM

Sejměte ochranný kryt z OPTICAL vstupu a poté pomocí optického kabelu (není přiložen) propojte konektor OPTICAL soundbaru s příslušným konektorem televizoru.

PROPOJENÍ KOAXIÁLNÍM KABELEM

Pomocí koaxiálního kabelu (není přiložen) propojte konektor COAXIAL soundbaru s příslušným konektorem televizoru.

PROPOJENÍ PŘES AUX VSTUP

Pomocí audio kabelu 3,5 mm (není přiložen) propojte konektor AUX soundbaru se sluchátkovým konektorem televizoru nebo externího zvukového zařízení.

Pomocí audio kabelu RCA 3,5 mm (je přiložen) propojte konektor AUX soundbaru s příslušnými konektory televizoru.

POUŽÍVÁNÍ AUX / OPTICKÉHO VSTUPU / KOAXIÁLNÍHO / HDMI VSTUPU

1. Ujistěte se, že je soundbar připojen k televizoru nebo zvukovému zařízení.
2. Opakovaným stisknutím tlačítka (ZDROJ) na soundbaru nebo stisknutím tlačítek AUX, OPT/COA, HDMI 1/2, HDMI eARC na dálkovém ovladači vyberte požadovaný zdroj. Vybraný zdroj se zobrazí na displeji.
3. Stisknutím tlačítka +/- (HLASITOST) nastavte hlasitost na požadovanou úroveň.

POZNÁMKA: Soundbar nemusí být schopen dekódovat všechny digitální audio formáty ze vstupního zdroje. V takovém případě se zvuk soundbaru vypne. NEJDE o závadu. Ujistěte se, že nastavení zvuku vstupního zdroje (např. televizoru, herní konzole, DVD přehrávače atd.) je nastaveno na PCM nebo Dolby Digital. Podrobnosti o nastavení zvuku naleznete v uživatelské příručce vstupního zařízení. Když vyberete jiný formát zvuku, soundbar zobrazí následující:

Audio formát (zkratka) Displej

LPCM 2ch, LPCM 5.1ch, LPCM 7.1ch PCM AUDIO

Dolby Digital, Dolby TrueHD, Dolby Digital Plus DOLBY AUDIO

Dolby Atmos - Dolby TrueHD, Dolby Atmos - Dolby Digital Plus DOLBY ATMOS

POUŽÍVÁNÍ BLUETOOTH®

Po spárování soundbaru se zařízením s funkcí Bluetooth® můžete poslouchat hudbu.

První spárování

1. Opakovaným stisknutím tlačítka ➞ (ZDROJ) na soundbaru nebo stisknutím tlačítka ➞ na dálkovém ovladači vyberte režim Bluetooth®. Na displeji se zobrazí NO BT (není Bluetooth).
2. Aktivujte své Bluetooth® zařízení a vyberte režim vyhledávání. V seznamu nalezených Bluetooth® zařízení se objeví "TH-E741B".
3. Vyberte "TH-E741B" a v případě potřeby zadejte heslo „0000“. Soundbar oznámí spárování a na displeji se zobrazí BT.

Spárování nového zařízení

1. V režimu Bluetooth® stiskněte a podržte tlačítko ▶lebo, čímž vymažete veškeré párování. Soundbar přejde do režimu párování. Soundbar oznámí párování a na displeji se zobrazí PAIR.
2. Pro spárování nového Bluetooth® zařízení postupujte podle kroků 2 a 3 v části „První spárování“ výše.

Poslech hudby ze zařízení s funkcí Bluetooth®

Pokud vaše Bluetooth® zařízení podporuje A2DP, přehrávejte hudbu prostřednictvím svého zařízení. Pokud vaše Bluetooth® zařízení podporuje AVRCP, použijte k ovládání přehrávání přiložený dálkový ovladač.

• Pro zvýšení/snížení hlasitosti stiskněte tlačítko +/- (HLASITOST).
• Chcete-li přehrávání pozastavit/obnovit, stiskněte tlačítko ▶||
• Chcete-li přeskočit na určitou skladbu, stiskněte tlačítko 🚪. ➞

Chcete-li zrušit funkci Bluetooth ^® , můžete:

• Přepnout sounbar na jiný zdroj.
• Vypnout tuto funkci na připojeném zařízení s funkcí Bluetooth®.

POZNÁMKA:

Provozní dosah mezi soundbarem a zařízením je přibližně 8 metrů.

Před připojením zařízení s funkcí Bluetooth® k soundbaru se ujistěte, že znáte funkce zařízení. Nelze zaručit kompatibilitu se všemi zařízeními s funkcí Bluetooth®.

Překážka mezi zařízením a soundbarem může snížit provozní dosah. Umístěte přehrávač mimo dosah jiných elektronických zařízení, která mohou způsobovat rušení.

Přehrávač se také odpojí, když své zařízení přesunete mimo provozní dosah.

POUŽÍVÁNÍ USB

Po připojení velkokapacitního paměťového zařízení USB (např. flash disku USB) k tomuto přístroji můžete poslouchat hudbu uloženou na tomto zařízení prostřednictvím soundbaru.

1. Stisknutím tlačítka (DROJ) na soundbaru nebo stisknutím tlačítka USB na dálkovém ovladači vyberte režim USB.
2. Chcete-li přehrávání pozastavit/obnovit, stiskněte tlačítko ▶||
3. Chcete-li preskočit na určitou skladbu, stiskněte ◀◀. ▶▶

POZNÁMKA:

Přehrávač podporuje na zařízení USB pouze formát hudebních souborů MP3.

Soundbar podporuje zařízení USB s pamětí až 32 GB.

Soundbar nemusí být kompatibilní se všemi zařizeními USB. Nejedná se o problém soundbaru.

DOLBY ATMOS®

Dolby Atmos® vám umožňuje pohlcující zážitek z poslechu tím, že poskytuje zvuk v trojrozměrném prostoru a veškerou bohatost, čistotu a sílu zvuku Dolby. Více informací naleznete na dolby.com/technologies/dolby-atmos

Použití Dolby Atmos®

• Dolby Atmos® je k dispozici pouze v režimu HDMI. Podrobnosti o připojení naleznete v části „Propojení pomocí HDMI“.
• Chcete-li používat Dolby Atmos® v režimech HDMI1, HDMI2 a HDMI ARC/eARC, váš televizor musí Dolby Atmos® podporovat.
• Ujistěte se, že pro bitový tok ve zvukovém výstupu připojeného externího zařízení (např. přehrávače Blu-ray, přehrávače DVD, televizoru atd.) máte zvoleno „No Encoding“.

POZNÁMKA:

Plný zážitek z Dolby Atmos je možný pouze v případě, že je soundbar připojen ke zdroji pomocí kabelu HDMI 2.0.

Soundbar bude fungovat, i když je připojen pomocí jiných způsobů (například přes digitální optický kabel), ale tyto způsoby nejsou schopny podporovat všechny funkce Dolby. Vzhledem k tomu doporučujeme k zajištění plné podpory Dolby připojení přes HDMI.

LICENČNÍ OZNÁMENÍ

Bluetooth®

Slovní značka a loga Bluetooth® jsou registrované ochranné známky vlastněné společností Bluetooth SIG, Inc. a jakékoli použití těchto značek společností Zhong Shan City Richsound Electronic Industrial Ltd. je licencováno. Ostatní ochranné známky a obchodní názvy jsou majetkem příslušných vlastníků.

Dolby Atmos

Dolby, Dolby Atmos a symbol dvojitého D jsou registrované ochranné známky společnosti Dolby Laboratories Licensing Corporation. Vyrobeno v licenci společnosti Dolby Laboratories. Důvěrná nepublikovaná díla. Copyright © 2012-2021 Dolby Laboratories. Všechna práva vyhrazena.

HDMI®

Použité ochranné známky HDMI, HDMI High-Definition Multimedia Interface a logo HDMI jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing Administrator, Inc. ve Spojených státech a dalších zemích.

ŘEŠENÍ PROBLÉMŮ

Aby zůstala záruka platná, nikdy se nepokoušejte opravit systém sami. Pokud se při používání tohoto zařízení setkáte s problémy, zkontrolujte před kontaktováním servisu následující body.

Problém Řešení

Soundbar nelze zapnout	Ujistěte se, že je napájecí kabel zařízení správně připojen.Ujistěte se, že v zásuvce je proud.Stisknutím tlačítka (pohotovostní režim) zapněte soundbar.
Dálkové ovládání nefunguje	Před stisknutím tlačítka ovládání přehrávání nejprve vyberte správný zdroj.Snižte vzdálenost mezi dálkovým ovladačem a soundbarem.Baterie vložte se správnou polaritou / podle obrázku.Vyměňte baterie.Namiřte dálkový ovladač přímo na snímač na přední straně soundbaru.
Žádný zvuk	Ujistěte se, že zvuk soundbaru není vypnutý. Stisknutím tlačítka MUTE nebo +/- (HLASITOST) obnovíte normální poslech.Stisknutím tlačítka nebo na dálkovém ovladači přepnete soundbar do pohotovostního režimu. Poté znovu stiskněte tlačítko pro zapnutí soundbaru.Ujistěte se, že nastavení zvuku vstupního zdroje (např. televizoru, herní konzole, DVD přehrávače atd.) je při použití digitálního připojení (např. HDMI, optického, koaxiálního) nastaveno na režim PCM nebo Dolby Digital.Soundbar nemusí být schopen dekódovat všechny digitální formáty zvuku ze vstupního zdroje. V tomto případě se zvuk soundbaru vypne. NEJDE o závadu přístroje.Pokud používáte funkci Bluetooth, ujistěte se, že je na zdrojovém zařízení nastavena hlasitost a že není vypnut zvuk.
Televizor má problém se zobrazením při sledování obsahu HDR ze zdroje HDMI	Některé televizory 4K HDR vyžadují pro příjem obsahu, aby byl nastaven vstup HDMI nebo obraz na HDR. Další podrobnosti o nastavení zobrazení HDR najdete v návodu k obsluze svého televizoru.
Nemohu najít název přístroje na svém zařízení s funkcí Bluetooth pro spárování pomocí Bluetooth	Ujistěte se, že na svém Bluetooth® zařízení máte aktivovánu funkci Bluetooth®.Znovu spárujte soundbar se svým Bluetooth® zařízením.Soundbar má funkci Bluetooth®, která dokáže přijímat signál do 8 metrů. Mezi soundbarem a Bluetooth® zařízením udržujte vzdálenost do 8 metrů.
Soundbar se vypíná	Pokud je úroveň externího vstupního signálu do soundbaru příliš nízká, soundbar se po 15 minutách automaticky vypne. Zvyšte hlasitost externího zařízení.
Nelze docílit vynikajících efektů Dolby Atmos®	Pro připojení bez HDMI (např. při použití USB, Bluetooth, optického nebo audio vstupu) se vytvářejí prostorové efekty s omezeným rozsahem. Jak dosáhnout nejlepších efektů Dolby Atmos® – viz sekce Dolby Atmos®.

TECHNICKÉ SPECIFIKACE

Soundbar

Napájení 100 až 240 V, 50/60 Hz
Příkon	30 W< 0,5 W (pohotovostní režim)
USB	5 V / 500 mAVysokorychlostní USB / FAT32 / FAT1632G (max)Podporované soubory MP3
Rozměry (ŠxVxH) 869 x 74 x 105 mm
Čistá hmotnost 2,3 kg
Citlivost audio vstupu 700 mV
Frekvenční rozsah 120 Hz - 20 KHz

Specifikace bezdrátového připojení

Verze/profily Bluetooth	V 5.1 (A2DP, AVRCP)
Frekvenční rozsah Bluetooth	2400 MHz ~ 2483,5 MHz
Max. vysílací výkon Bluetooth	≤ 5 dBm
2,4G bezdrátový frekvenční rozsah	2400 MHz ~ 2483 MHz
2,4G max. vysílací výkon	≤ 6 dBm
Typ modulace GFSK, π/4 DQPSK

Subwoofer

Napájení 100 až 240 V, 50/60 Hz
Příkon	30 W< 0,5 W (pohotovostní režim)
Rozměry (ŠxVxH) 170 x 345 x 313 mm
Čistá hmotnost 4,7 kg
Frekvenční rozsah 40 Hz - 120 Hz

Zesilovač (výstupní výkon RMS)

Vzdálenost/úhel 6 m / 30°

Typ baterie AAA (2 x 1,5 V)

ZMĚNA TECHNICKÉ SPECIFIKACE VÝROBKU VYHRAZENA VÝROBCEM.

Informace o výrobku a servisní síti najdete na internetové adrese www.JVCAUDIO.cz

VAROVÁNÍ: NEVYSTAVUJTE SPOTŘEBIČ DEŠTI NEBO VLHKOSTI ABYSTE PŘEDEŠLI VZNIKU POŽÁRU NEBO ÚRAZU ELEKTRICKÝM PROUDEM. VŽDY SPOTŘEBIČ VYPNĚTE ZE ZÁSUVKY, KDYZ JEJ NEPOUŽÍVÁTE NEBO PŘED OPRAVOU. V PŘÍSTROJI NEJSOU ŽÁDNÉ ČÁSTI OPRAVITELNÉ SPOTŘEBITELEM. VŽDY SE OBRACEJTE NA KVALIFIKOVANÝ AUTORIZOVANÝ SERVIS. PŘÍSTROJ JE POD NEBEZPEČNÝM NAPĚTÍM.

NEBEZPEČÍ UDUŠENÍ. PE SÁČEK ODKLÁDEJTE MIMO DOSAH DĚTÍ. SÁČEK NENÍ NA HRANÍ. NEPOUŽÍVEJTE TENTO SÁČEK V KOLÉBKÁCH, POSTÝLKÁCH, KOČÁRCÍCH NEBO DĚTSKÝCH OHRÁDKÁCH.

Likvidace starých elektrických a elektronických zařízení

(Vztahuje se na Evropskou unii a evropské země se systémy odděleného sběru)

Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem po ukončení jeho životnosti nemělo být nakládáno jako s běžným odpadem z domácnosti. Je nutné ho odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním dopadům na životní prostředí a lidské zdraví,

které by jinak byly způsobeny nevhodnou likvidaci výrobku. Recyklováním materiálů, z nichž je vyroben, pomůžete ochránit přírodní zdroje. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního obecního úřadu, podniku pro likvidaci domovních odpadů nebo v obchodě, kde jste výrobek zakoupili.

Tímto ETA a.s. prohlašuje, že typ rádiového zařízení TH-E741B je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.JVCAUDIO.cz/doc

WPROWADZENIE

Zvýšenie/zníženie úrovne hlasitosti.

1. Konektor pre elektrické napájanie

Akonáhle je subwoofer spárovaný so soundbarom, kontrolka prestane blikat'.

Výber požadovaného zdroja.

Zvýšenie/zníženie úrovne hlasitosti.

1. Tlačidlo VERTICAL/SURROUND

Úprava jasu displeja.

Príprava dial'kového ovládača

Výmena batérií dial'kového ovládača

• Stlačením a posunutím zadného krytu otvorte priestor pre batérie dial'kového ovládača.
• Vložte dve batérie vel'kosti AAA (priložené). Uistite sa, že konce batérií + a zodpovedajú pólom aloznačeným v priestore pre batérie.
• Zatvorte kryt priestoru pre batérie.

Pripojte sietový kábel do konektora pre elektrické napájanie na soundbare a potom do sietovej zásuvky.

Subwoofer

Automatické spárovanie

Pomocou tlačidiel BASS +/- na dial'kovom ovládači upravíte úroveň basov. Pomocou tlačidiel TREBLE +/- na dial'kovom ovládači upravíte úroveň výšok.

ZAPNUTIE/VYPNUTIE PRIESTOROVÉHO ZVUKU

Stisnutím tlačidla VERTICAL/SURROUND na dial'kovom ovládači zapnite priestorový zvuk. Ďalším stlačením tohoto tlačidla priestorový zvuk vypnete.

Stlačením tlačidla DIMMER na dial'kovom ovládači zvol'te úroveň jasu.

PREPOJENIE

PREPOJENIE POMOCOU HDMI

• Na zvýšenie/zníženie hlasitosti stlačte tlačidlo +/- (HLASITOST).
• Ak chcete prehrávanie pozastavit'/obnovit', stlačte tlačidlo ▶||
• Ak chcete preskočit' na určitú skladbu, stlačte tlačidlo ◀◀. ▶▶

1. Stlačením tlačidla (DROJ) na soundbare alebo stisnutím tlačidla USB na dialkovom ovládači vyberte režim USB.
2. Ak chcete prehrávanie pozastavit'/obnovit', stlačte tlačidlo ▶II .
3. Ak chcete preskočit' na určitú skladbu, stlačte tlačidlo◀◀. ▶▶

POZNÁMKA:

Likvidácia starých elektrických a elektronických zariadení
