Typ produktu	Bezdrátový aktivní subwoofer
Značka	JVC
Model	TH-E754B
Kompatibilní soundbary	JVC TH-Series (např. TH-A75, TH-B55)
Rozměry (Š x V x H)	Přibl. 200 x 400 x 300 mm
Hmotnost	Přibl. 7,5 kg
Napájení	AC 100-240V, 50/60Hz
Spotřeba energie	30 W (pohotovostní <0,5 W)
Velikost reproduktoru	8 palců (20 cm) kuželový
Frekvenční rozsah	30 Hz – 200 Hz
Bezdrátové připojení	2,4 GHz RF (automatické párování)
Dosah bezdrátového signálu	Až 10 metrů (otevřený prostor)
Typ ozvučnice	Basreflex (s otvorem)
Materiál	MDF s černou vinylovou úpravou
Součástí balení	Napájecí kabel, rychlý návod k použití
Pokyny pro čištění	Otřete suchým hadříkem; nepoužívejte tekutiny
Bezpečnostní opatření	Umístěte na stabilní povrch; chraňte před vlhkostí
Dostupnost náhradních dílů	Kontaktujte podporu JVC pro reproduktor nebo napájecí desku
Opravitelnost	Servis může provádět kvalifikovaný technik; žádné součásti opravitelné uživatelem
Provozní teplota	5 °C až 35 °C

Často kladené otázky - TH-E754B JVC

Jak spárovat subwoofer TH-E754B s mým soundbarem JVC?

Zapojte subwoofer do sítě a zapněte svůj soundbar. Subwoofer se automaticky spáruje prostřednictvím bezdrátového RF. Pokud ne, stiskněte tlačítko 'Pair' na zadní straně subwooferu po dobu 3 sekund, dokud LED nezačne rychle blikat. Spojení by se mělo navázat do 30 sekund.

Jaký je dosah bezdrátového signálu TH-E754B?

Bezdrátový dosah je až 10 metrů (přibližně 33 stop) v otevřeném prostoru. Stěny a překážky mohou dosah snížit. Pro nejlepší výkon umístěte subwoofer v přímé viditelnosti.

Mohu používat TH-E754B se soundbary jiných značek?

Ne, TH-E754B je navržen speciálně pro soundbary řady JVC TH a používá proprietární bezdrátové protokoly. S jinými značkami nemusí fungovat.

Jak čistit subwoofer?

Odpojte subwoofer a otřete vnější povrch měkkým suchým hadříkem. Nepoužívejte vodu, rozpouštědla ani abrazivní čisticí prostředky. Zabraňte vniknutí vlhkosti do portů nebo reproduktoru.

Co mám dělat, pokud subwoofer nevydává žádný zvuk?

Nejprve zkontrolujte, zda jsou soundbar i subwoofer zapnuté. Ujistěte se, že je subwoofer v dosahu. Zkuste znovu párovat stisknutím tlačítka Pair. Pokud problém přetrvává, resetujte obě zařízení: odpojte na 30 sekund, poté znovu zapojte a opakujte párování.

Je subwoofer TH-E754B určen k montáži na zeď?

Ne, TH-E754B je určen pouze pro umístění na podlahu. Měl by být umístěn na stabilním rovném povrchu pro optimální basový výkon a bezpečnost.

Jaká je spotřeba energie subwooferu v pohotovostním režimu?

Spotřeba v pohotovostním režimu je nižší než 0,5 wattu, což je energeticky úsporné. Subwoofer přejde automaticky do pohotovostního režimu, pokud není několik minut detekován žádný zvukový signál.

Mohu vyměnit napájecí kabel, pokud je poškozený?

Ano, napájecí kabel je odnímatelný. Vyměňte pouze za identický kabel stejných specifikací (např. 2A, 250V). Pro náhradní díl kontaktujte podporu JVC nebo autorizovaného prodejce.

Jak aktualizovat firmware TH-E754B?

TH-E754B nemá firmware aktualizovatelný uživatelem. Pokud je vyžadována aktualizace firmwaru, musí ji provést servisní středisko JVC. Pro pomoc kontaktujte podporu.

Kde najdu uživatelský manuál pro TH-E754B?

Uživatelský manuál je k dispozici ke stažení zdarma na webu notice-facile.com. Můžete si také vyžádat přeloženou verzi zadáním svého e-mailu a preferovaného jazyka.

NÁVOD K OBSLUZE TH-E754B JVC

- Děkujeme vám za zakoupení tohoto výrobku.

- Přečtěte si prosím tento návod k použití, abyste věděli, jak správně tento přístroj ovládat. Po přečtení návodu k použití jej uložte na bezpečné místo k možnému pozdějšímu využití.

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

POZOR

NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM. NEOTVÍREJTE.

POZOR: Z DÚVODU SNÍŽENÍ RIZIKA ÚRAZU ELEKTRICKÝM

PROUDEM, NEODSTRAÑUJTE KRYT (ANI ZADNÍ KRYT).

UVNITŘ NEJSOU ŽÁDNĚ SOUČÁSTI URČENĚ K SERVISU UŽIVATELEM.

PŘENECHEJTE SERVIS KVALIFIKOVANÝM SERVISNÍM TECHNIKŮM.

Symbol blesku se šipkou v rovnostranném trojúhelníku má upozornit uživatele na přítomnost neizolovaného „nebezpečného napětí“ pod krytem výrobku, které může být dostatečně velké na to, aby představovalo riziko úrazu elektrickým proudem.

Vykřičník v rovnostranném trojúhelníku má upozornit uživatele na přítomnost důležitých provozních a údržbových (servisních) pokynů v dokumentaci přiložené ke spotřebiči.

Bezpečnost

• Přečtěte si tento návod – Před uvedením tohoto výrobku do provozu si přečtěte všechny bezpečnostní a provozní pokyny.
• Návod uschovejte – Bezpečnostní a provozní pokyny by měly být uschovány pro budoucí použití.
• Dbejte všech varování – Je třeba dodržovat všechna varování na spotřebiči a v návodu k použití.
• Dodržujte všechny pokyny – Dodržujte všechny pokyny k obsluze a použití.
• Nepoužívejte zařízení v blízkosti vody – Zařízení by nemělo být používáno v blízkosti vody ani na vlhkých místech – například ve vlhkém sklepě, v blízkosti bazénu a podobně.
• Zařízení čistěte pouze suchým hadříkem.
• Neblokujte ventilační otvory. Instalujte zařízení v souladu s pokyny výrobce.
• Neinstalujte zařízení v blízkosti zdrojů tepla, jako jsou radiátory, tepelné výměníky, kamna nebo jiná zařízení (včetně zesilovačů), která produkují teplo.
• Nesnažte se obejít bezpečnostní funkci polarizované nebo zemnící zástrčky. Polarizovaná zástrčka má dva hroty, přičemž jeden je širší než druhý. Zemnící zástrčka má dva hroty a třetí zemnící kolík. Široký hrot nebo třetí kolík slouží pro vaši bezpečnost. Pokud se dodaná zástrčka nehodí do vaší zásuvky, poradťe se s elektrikářem o výměně zastaralé zásuvky.
• Chraňte napájecí kabel, aby se po něm nešlapalo nebo aby nedošlo k jeho přiskřípnutí, zejména v blízkosti zástrčky, zásuvky a v místě, kde vychází z přístroje.
• Používejte zařízení pouze doplňky/příslušenství specifikované výrobcem.
• Výrožívejte zařízení jen s vozíkem, stojanem, stativem, držákem nebo stolkem určeným výrobcem nebo prodávaným se zařízením. Při použití vozíku nebo stojanu budťe opatrní při přemístování zařízení na stojanu nebo vozíku, aby nedošlo k jejich převrácení a zranění.

• Během bouřky s blesky, nebo pokud zařízení delší dobu nepoužíváte, odpojte jej z napájení.

• Veškeré opravy svěřte kvalifikovanému personálu. Servis je nutný v případě, že byl přístroj jakýmkoli způsobem poškozen, např. došlo k poškození napájecího kabelu nebo zástrčky, do přístroje vnikla kapalina nebo cizí předmět, byl vystaven dešti nebo vlhkosti, nefunguje normálně, nebo došlo k jeho pádu.
  • Tento přístroj je elektrickým zařízením třídy II neboli s dvojitou izolací. Byl navržen tak, aby nevyžadoval bezpečnostní připojení k elektrickému uzemnění.

• Přístroj nesmí být vystaven kapající ani tekoucí vodě. Nepokládejte na něj předměty naplněné tekutinou, například vázy.
• Minimální vzdálenost kolem přístroje pro dostatečné větrání je 5 cm.
• Nebraňte větrání zakrytím větracích otvorů předměty, jako jsou noviny, ubrusy, závěsy atd.
• Na přístroj by neměly být kladeny žádné zdroje otevřeného ohně, jako jsou zapálené svíčky.
• Baterie by měly být recyklovány nebo likvidovány v souladu se státními a místními směrnicemi.
• Přístroj je určen k použití v mírném klimatu.

Pozor

• Použití ovládacích prvků nebo nastavení nebo provádění postupů, které zde nejsou popsané, může mít za následek vystavení se nebezpečnému záření nebo jinak nebezpečný provoz.
• Abyste snížili riziko požáru nebo úrazu elektrickým proudem, nevystavujte tento přístroj dešti ani vlhkosti. Přístroj nesmí být vystaven kapající ani tekoucí vodě a nesmí na něj být pokládány předměty naplněné tekutinami, například vázy.
• Sítová zástrčka/přípojka se používá jako odpojovací zařízení a jako takové musí zůstat snadno dostupné.
• Při nesprávné výměně baterie hrozí nebezpečí exploze. Baterie vyměňujte pouze za stejný nebo ekvivalentní typ.

Upozornění

• Baterie (více baterií nebo sada baterií) nesmí být vystaveny nadměrnému teplu, např. od slunce, ohně a podobně.
• Před použitím přístroje zkontrolujte jeho napětí a zjistěte, zda je totožné s napětím vašeho místního napájecího zdroje.
• Neumistujte tento přístroj do blízkosti silných magnetických polí.
• Nepokládejte tento přístroj na zesilovač nebo receiver.
• Pokud se do přístroje dostane jakýkoli pevný předmět nebo kapalina, odpojte jej a před dalším používáním jej nechte zkontrolovat kvalifikovaným personálem.
• Nepokoušejte se přístroj čistit chemickými rozpouštědly, protože by mohlo dojít k poškození povrchové úpravy. Použijte čistý, suchý nebo mírně navlhčený hadřík.
• Při vytahování zástrčky ze zásuvky vždy uchopte přímo zástrčku a netahejte za kabel.
• Změny nebo úpravy tohoto přístroje, které nejsou výslovně schváleny stranou odpovědnou za dodržování předpisů, povedou ke zrušení oprávnění provozovat tento přístroj.
• Typový štítek je připevněn na spodní nebo zadní straně zařízení.

UPOZORNĚNÍ pro používání baterií

- Abyste zabránili vytečení baterie, které by mohlo způsobit zranění, poškození majetku nebo poškození přístroje:

- Nainstalujte všechny baterie správně a podle označení ⊕ a ⊖ na přístroji.

-Nekombinujte staré a nové baterie.

- Nekombinujte alkalické, standardní (karbon-zinkové) nebo dobíjecí (Ni-Cd, Ni-MH atd.) baterie.

-Pokud přístroj delší dobu nepoužíváte, baterie vyjměte.

OBSAH BALENÍ

Soundbar

2 x síťový kabel HDMI kabel

Dálkový ovladač 2 x baterie AAA

2 x držák pro upevnění na zed' 2 x šroub / 2 x hmoždinka)

POZNÁMKA: Obrázky, ilustrace a nákresy zobrazené v tomto návodu k použití jsou pouze orientační, skutečný výrobek se může vzhledově lišit. Počet napájecího kabelů a typ zástrčky se liší podle oblastí.

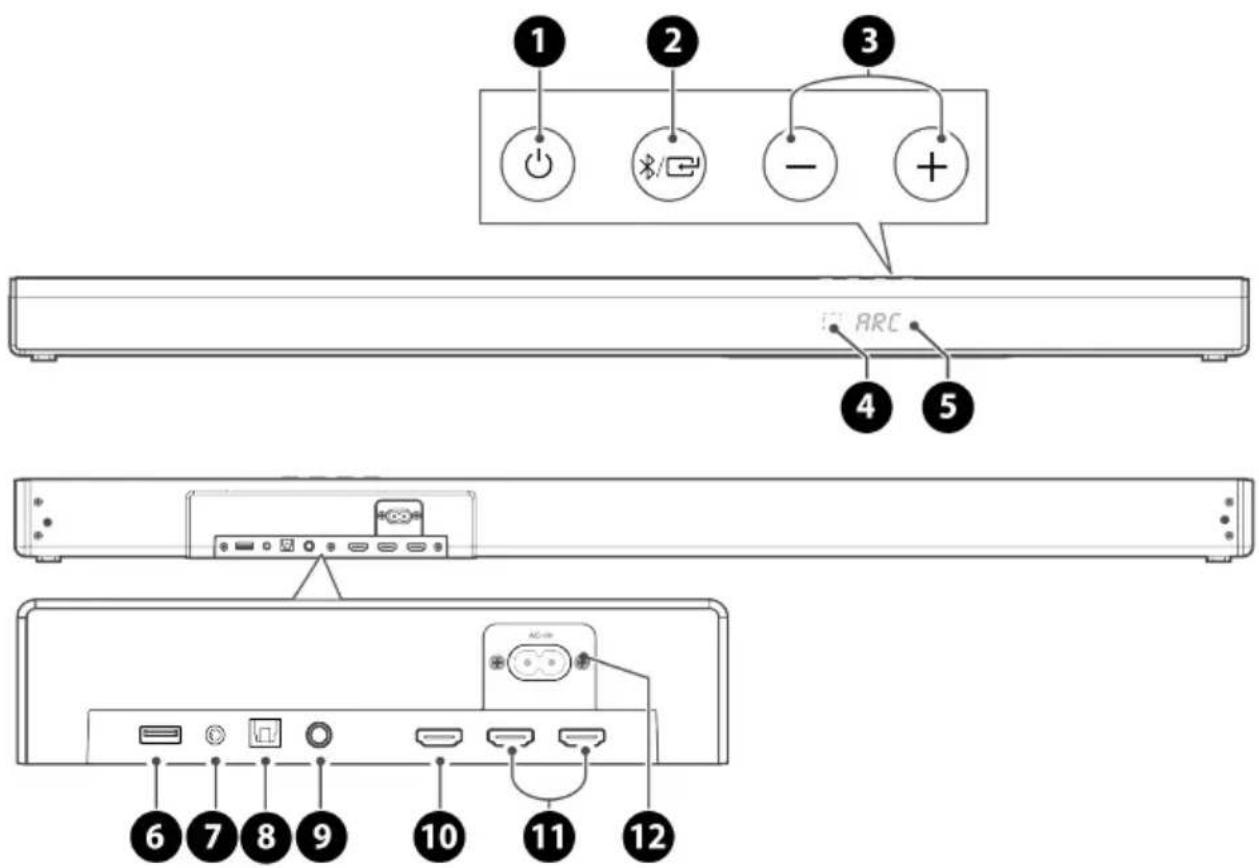

POPIS SOUČASTÍ

SOUNDBAR

Přepíná mezi režimem ZAPNUTO a pohotovostním režimem.

1. Tlačítko /*(ZDROJ)

Volba zdroje přehrávání.

1. Tlačítka +/- (HLASITOST)

Zvýšení/snížení úrovně hlasitosti

1. IR senzor

Senzor přijímající signál z dálkového ovladače.

1. Displej

Zobrazuje aktuální stav.

1. Vstup USB

Pro přehrávání hudby z připojeného pamětového zařízení USB.

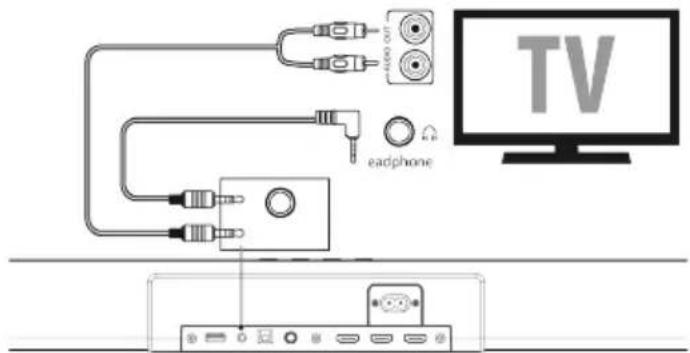

1. AUX vstup

Pro připojení externího zvukového zařízení.

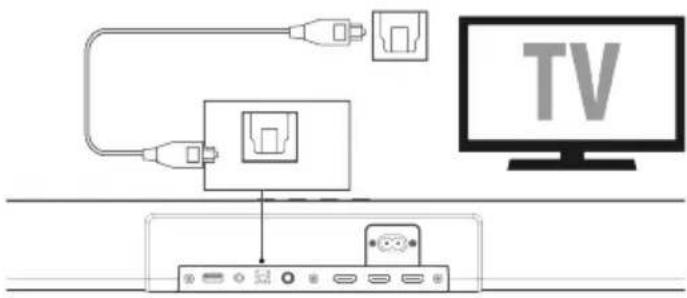

1. Optický audio vstup

Pro připojení externího zvukového zařízení.

1. Koaxiální audio vstup

Pro připojení externího zvukového zařízení.

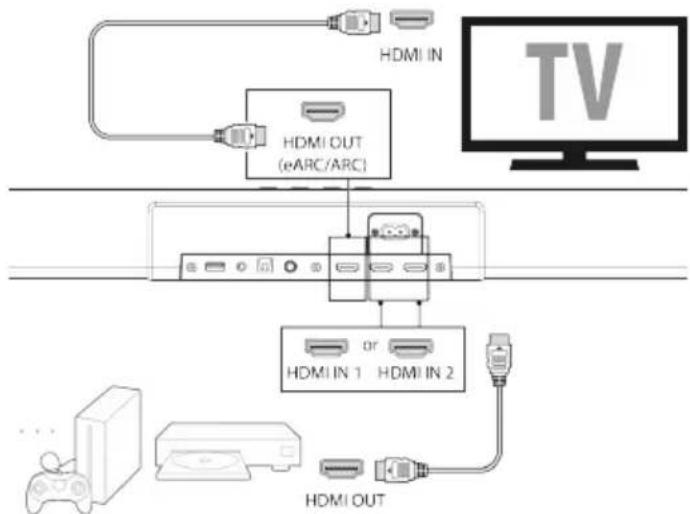

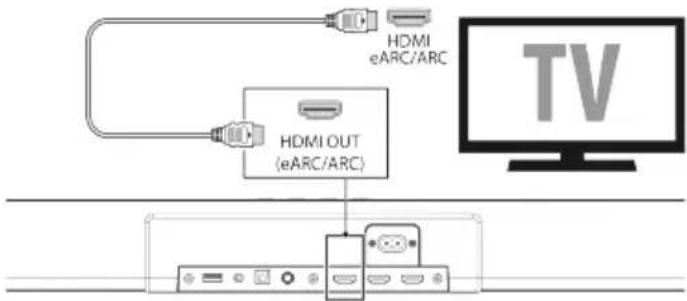

1. Konektor HDMI OUT (TV eARC/ARC)

Vstup pro připojení televizoru. Vstup podporuje funkci eARC/ARC HDMI, která umožňuje, aby soundbar přehrával zvuk z připojeného televizoru.

11. Konektory HDMI IN (1/2)

Dva vstupy HDMI pro připojení zařízení s připojením HDMI, například přehrávače DVD, přehrávače disků Blu-ray™ nebo herní konzole.

Mějte na paměti, že Ize používat vždy jen jeden z obou vstupů HDMI.

12. Zdířka pro elektrické napájení

Pro připojení síťového kabelu.

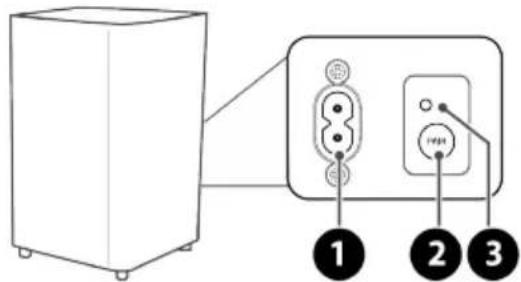

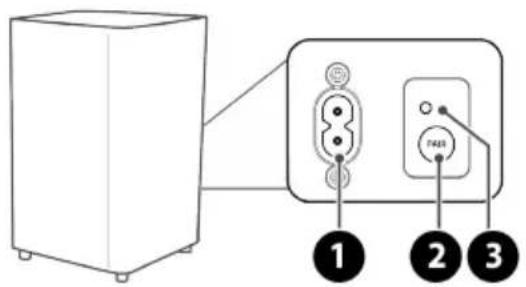

BEZDRÁTOVÝ SUBWOOFER

1. Zdířka elektrického napájení

Připojení k elektrickému napájení.

2. Tlačítko PÁROVÁNÍ

Stisknutím aktivujete funkci párování mezi soundbarem a subwooferem.

3. Kontrolka PÁROVÁNÍ

Jakmile je subwoofer spárován se soundbarem, kontrolka přestane blikat.

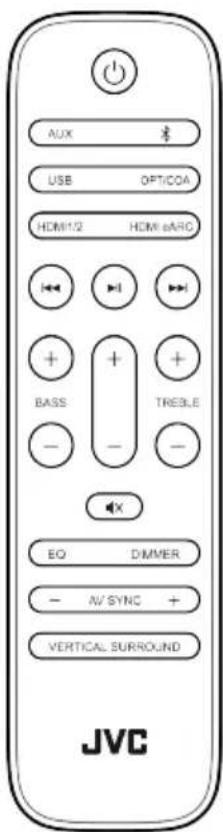

Přepíná mezi režimem ZAPNUTO a pohotovostním režimem soundbaru.

*

Výběr režimu Bluetooth.

AUX

Výběr režimu AUX.

USB

Výběr režimu USB.

HDMI eARC

Výběr režimu HDMI ARC.

OPT / COA Výběr režimu OPTICAL / COAXIAL.

HDMI 1/2 Výběr režimu HDMI 1 / HDMI 2.

/▶Přeskočení na předchozí/další stopu.

▶||

Přehrávání / Pauza / Obnovení přehrávání.

TREBLE +/- Nastavení úrovně výšek.

BASS +/- Nastavení úrovně basů.

+/- Zvýšení/snížení úroveň hlasitosti.

(MUTE) Vypnutí nebo opětovné zapnutí zvuku.

EQ Volba efektü ekvalizéru.

DIMMER Úprava jasu displeje.

AV SYNC+/-

Nastavení synchronizace zvuku.

VERTICAL

SURROUND

Zapnutí/vypnutí prostorového zvuku.

POZNÁMKA: Stisknutím a podržením ▶II aktivujete funkci párování v režimu Bluetooth nebo odpojíte aktuálně spárované Bluetooth zařízení.

Příprava dálkového ovladače

• Přiložený dálkový ovladač umožňuje ovládat soundbar na dálku.
• I když je dálkový ovladač provozován v účinném dosahu 6 m, nemusí fungovat, pokud jsou mezi soundbarem a dálkovým ovladačem překážky.
• Pokud je dálkový ovladač používán v blízkosti jiných výrobků, které generují infračervené paprsky, nebo pokud se v blízkosti soundbaru používají jiné dálkového ovladače využívající infračervené paprsky, nemusí fungovat správně. A naopak nemusí fungovat správně ostatní výrobky.

Výměna baterií dálkového ovladače

• Stisknutím a posunutím zadního krytu otevřete prostor pro baterie dálkového ovladače.
• Vložte dvě baterie velikosti AAA (přiloženy). Ujistěte se, že konce baterií + a ⊖ odpovídají pólům + a označeným v prostoru pro baterie.
  • Zavřete kryt prostoru pro baterie.

Bezpečnostní pokyny týkající se baterií

• Ujistěte se, že jste vložili baterie se správnou kladnou a zápornou polaritou.
• Používejte baterie stejného typu. Nikdy nepoužívejte současně různé typy baterií.
• Lze použít nabíjecí i nenabíjecí baterie. Viz popisek na baterii.
• Při odstraňování krytu prostoru pro baterie a baterií budťe opatrní, abyste si nepoškodili nehty.
• Dbejte, aby nedošlo I pádu dálkového ovladače.
• Dbejte, aby dálkový ovladač nebyl ničím ovlivněn.
• Na dálkový ovladač nelijte vodu ani jinou tekutinu.
• Nepokládejte dálkový ovladač na mokré předměty.
• Nepokládejte dálkový ovladač na přímé sluneční světlo nebo do blízkosti zdrojů nadměrného tepla.
• Vyjměte baterie z dálkového ovladače, pokud jej nebudete delší dobu používat, protože může dojít ke korozi nebo vytečení baterie a následnému zranění, škodě na majetku a/nebo požáru.
• Nepoužívejte jiné než uvedené baterie.
• Nekombinujte nové baterie se starými.
• Nikdy nenabíjejte baterii, pokud si nejste jistí, že jde o nabíjecí baterii.

Pokud je váš televizor na stole, můžete soundbar položit na stůl přímo před spodek televizoru uprostřed jeho obrazovky.

Možnost B

Pokud máte televizor instalovaný na stěně, můžete soundbar připevnit na stěnu přímo pod televizní obrazovku.

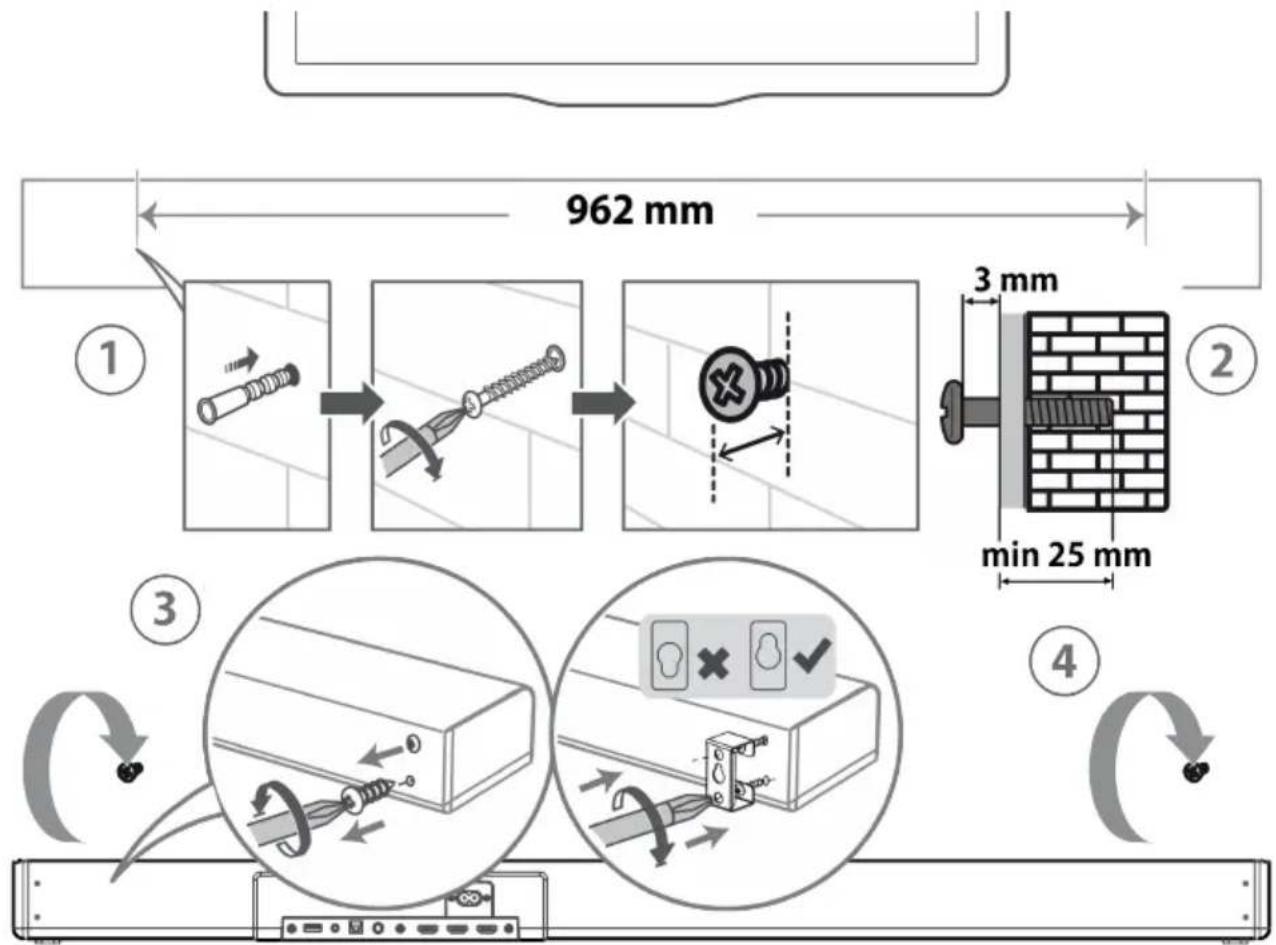

Instalace na stěnu (pokud použijete možnost B)

• Instalaci smí provádět pouze kvalifikovaný personál. Nesprávná montáž může mít za následek vážné zranění a škody na majetku (pokud máte v úmyslu instalovat výrobek sami, musíte zkontrolovat elektrické vedení a vodovodní potrubí, které mohou být ukryty ve zdi). Technik, který instalaci provádí, je odpovědný za to, zda stěna bezpečně unese celkové zatížení soundbaru a nástěnných držáků.
• Pro instalaci jsou zapotřebí další nástroje (nejsou součástí dodávky).
• Šrouby nadměrně neutahujte.
• Uschovejte tento návod k pozdějšímu použití.
• Před vrtáním a montáží zkontrolujte zed' pomocí elektronického vyhledávače kovu.

UPOZORNĚNÍ

• Aby nedošlo ke zranění, musí být toto zařízení bezpečně připevněno k podlaze/stěně v souladu s pokyny k instalaci.

• Doporučená výška pro montáž na stěnu: ≤ 1,5 metru.

• Vyvrtejte do stěny 2 paralelní otvory (každý o průměru 5 až 8 mm, podle typu stěny). Vzdálenost mezi otvory by měla být 962 mm.

• V případě potřeby vložte do každého otvoru ve zdi hmoždinku. Mezi stěnou a hlavou šroubu ponechte mezeru 3 mm.
• Odstraňte šrouby ze zadní strany soundbaru. Nainstalujte držáky pro montáž na stěnu tak, aby užší zářez směřoval nahoru.
• Přesuňte soundbar ke stěně a umístěte ho na šrouby.

BĚŽNÝ PROVOZ

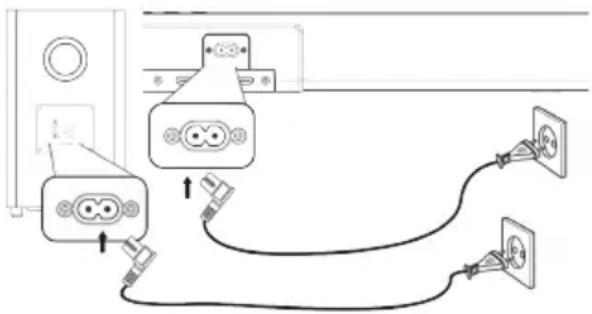

PŘIPOJENÍ NAPÁJENÍ

Nebezpečí poškození výrobku! Ujistěte se, že napájecí napětí odpovídá napětí, které je vytistěno na zadní nebo spodní straně soundbaru.

Před připojením napájecího kabelu se ujistěte, že jste dokončili všechna ostatní připojení.

Připojte sítový kabel do elektrické zdířky na soundbaru a poté do sítové zásuvky.

Subwoofer

Připojte sítový kabel do elektrické zdířky na subwooferu a poté do sítové zásuvky.

POZNÁMKA: Pokud napájení nefunguje, ujistěte se, že napájecí kabel a zástrčka jsou zcela zasunuty a je zapnutý hlavní vypínač přístroje.

SPÁROVÁNÍ SE SUBWOOFEREM

Automatické spárování

Subwoofer a soundbar se automaticky spárují, pokud jsou obě zařízení zapojena do síťové zásuvky a zapnuta. K propojení zařízení není potřeba žádný kabel.

Zjistěte stav podle kontrolky pro bezdrátové připojení subwooferu:

• Rychlé blikání > subwoofer je v režimu párování
• Kontrolka svítí > připojeno / spárování bylo úspěšné
• Pomalé blikání > připojení/spárování se nezdařilo

POZNÁMKA: S výjimkou manuálního párování nepoužívejte tlačitko PAIR na zadní straně subwooferu. Pokud se automatické párování nezdaří, spárujte subwoofer se soundbarem manuálně.

Manuální spárování

1. Ujistěte se, že jsou všechny kabely správně připojeny a že je soundbar v pohotovostním režimu.
2. Stiskněte a na několik sekund podržte tlačítko párování PAIR na zadní straně subwooferu. Subwoofer přejde do režimu párování a kontrolka párování bude rychle blikat.
3. Stisknutím tlačítka na soundbaru nebo na dálkovém ovladači zapněte soundbar. Dlouhým stisknutím tlačítka (MUTE) na dálkovém ovladači spustíte režim párování.
4. Po úspěšném bezdrátovém připojení se kontrolka párování rozsvítí.
5. Pokud kontrolka párování bliká, bezdrátové připojení se nezdařilo. Odpojte kabel subwooferu a po 4 minutách znovu připojte hlavní kabel. Opakujte kroky 1 až 4.

POZNÁMKA: Pokud se bezdrátové připojení znovu nezdaří, zkontrolujte, zda ve vašem okolí nedochází k ovlivňování nebo silnému rušení přístroje (například z jiného elektronického zařízení). Odstraňte tento vliv nebo rušení a opakujte výše uvedené postupy. Subwoofer by měl být umístěn v otevřeném prostoru do 6 m od soundbaru. Pokud není soundbar připojen k subwooferu a je v zapnutém režimu, indikátor napájení POWER bude blikat. Spárování subwooferu se soundbarem provedte podle kroků 1 až 4 výše.

ZAPNUTÍ / POHOTOVOSTNÍ REŽIM

Když poprvé připojíte soundbar k síťové zásuvce, bude v pohotovostním režimu.

• Stisknutím tlačítka na soundbaru nebo na dálkovém ovladači zapněte soundbar.
• Dalším stisknutím tlačítka přepnete soundbar zpět do pohotovostního režimu.
• Chcete-li soundbar zcela vypnout, odpojte síťovou zástrčku z elektrické zásuvky.

Funkce automatického vypnutí

Soundbar se po přibližně 15 minutách automaticky přepne do pohotovostního režimu, pokud je televizor nebo externí jednotka odpojena, vypnuta nebo je hlasitost téměř nulová.

- Pokud soundbar nepoužíváte, zcela jej vypněte, abyste šetřili energii.

VÝBĚR ZDROJE

Stisknutím tlačítka ✝ / ☐ (ZDROJ) na soundbar nebo tlačítek AUX, ✝ , OPT/COA, HDMI 1/2, HDMI eARC a USB na dálkovém ovladači vyberte požadovaný zdroj. Vybraný zdroj se zobrazí na displeji.

ÚPRAVA ÚROVNĚ BASŮ/VÝŠEK

Pomocí tlačítek BASS +/- na dálkovém ovladači upravíte úroveň basů.

Pomocí tlačítek TREBLE +/- na dálkovém ovladači upravíte úroveň výšek.

ZAPNUTÍ/VYPNUTÍ PROSTOROVÉHO ZVUKU

Stisknutím tlačítka VERTICAL/SURROUND na dálkovém ovladači zapněte prostorový zvuk.

Dalším stisknutím tohoto tlačítka prostorový zvuk vypnete.

Opakovaným stisknutím tlačítka EQ na dálkovém ovladači vyberte přednastavené efekty ekvalizéru (VOICE - Hlas / SPORT / MOVIE - Film / MUSIC - Hudba).

NASTAVENÍ HLASITOSTI

Stisknutím tlačítek +/- (HLASITOST) na soundbaru nebo na dálkovém ovladači upravíte hlasitost.

Pokud chcete zvuk vypnout, stiskněte tlačítko (MUTE) na dálkovém ovladači. Chcete-li obnovit normální poslech, znovu stiskněte tlačítko (MUTE) nebo stiskněte tlačítka +/- (HLASITOST) na soundbaru nebo na dálkovém ovladači.

NASTAVENÍ JASU

Opakovaným stisknutím tlačítka DIMMER na dálkovém ovladači zvolte úroveň jasu.

AV SYNC (SYNCHRONIZACE ZVUKU)

Doba potřebná ke zpracování obrazu je někdy delší než doba potřebná ke zpracování zvukového signálu. Funkce AV SYNC je navržena tak, aby zpoždění obrazu eliminovala. Stisknutím tlačítek AV SYNC+/- na dálkovém ovladači upravte časování zvukového signálu.

POZNÁMKA: Nastavení AV SYNC je možné pouze u digitálního formátu zvuk (HDMI / OPTICAL / COAXIAL). V režimu AUX / BT / USB není funkce AV SYNC podporována.

PROPOJENÍ

PROPOJENÍ POMOCÍ HDMI

Některé televizory 4K HDR vyžadují vstup HDMI nebo nastavení obrazu na příjem obsahu HDR. Další podrobnosti o nastavení zobrazení HDR viz uživatelský manuál vašeho televizoru.

eARC / ARC (Enhance Audio Return Channel)

Funkce eARC / ARC (Enhance Audio Return Channel) umožnuje odesílat zvuk z vašeho televizoru kompatibilního s ARC do soundbaru prostřednictvím jediného připojení HDMI.

Abyste mohli využít funkci ARC, ujistěte se, že váš televizor je kompatibilní s HDMI-CEC i ARC, a podle toho jej nastavte. Po správném nastavení můžete pomocí dálkového ovladače televizoru upravit výstup hlasitosti (VOLUME +/- a MUTE) soundbaru.

Pomocí kabelu HDMI propojte konektor HDMI OUT (TV eARC/ARC) soundbaru s konektorem HDMI (ARC) televizoru s funkcí ARC.

POZNÁMKA: Váš televizor musí podporovat funkce HDMI-CEC a ARC. Funkce HDMI-CEC a ARC musí být zapnuty. Způsob nastavení funkcí HDMI-CEC a ARC se může lišit v závislosti na televizoru. Podrobnosti o funkci ARC naleznete v uživatelské příručce televizoru. ARC funguje pouze se zařízeními, která podporují HDMI ARC a kabel HDMI 1.4 (a vyšší).

Standardní HDMI

Pokud váš televizor není kompatibilní s HDMI ARC, připojte soundbar k televizoru prostřednictvím standardního připojení HDMI.

Pomocí kabelu HDMI propojte konektor HDMI OUT (TV eARC/ARC) soundbaru s konektorem HDMI IN na televizoru. Pomocí kabelu HDMI propojte konektor HDMI IN (1 nebo 2) soundbaru s externím zařízením (např. herní konzolí, přehrávači DVD nebo Blu-ray).

PROPOJENÍ OPTICKÝM KABELEM

Pomocí optického kabelu propojte konektor OPTICAL soundbaru s příslušným konektorem televizoru.

PROPOJENÍ KOAXIÁLNÍM KABELEM

Pomocí koaxiálního kabelu propojte konektor COAXIAL soundbaru s příslušným konektorem televizoru.

PROPOJENÍ PŘES AUX VSTUP

Pomocí audio kabelu 3,5 mm propojte konektor AUX soundbaru se sluchátkovým konektorem televizoru nebo externího zvukového zařízení.

Pomocí audio kabelu RCA 3,5 mm propojte konektor AUX soundbaru s příslušnými konektory televizoru.

POUŽÍVÁNÍ AUX / OPTICKÉHO VSTUPU / KOAXIÁLNÍHO / HDMI VSTUPU

1. Ujistěte se, že je soundbar připojen k televizoru nebo zvukovému zařízení.
2. Opakovaným stisknutím tlačítka * / ☐ (ZDROJ) na soundbaru nebo stisknutím tlačítek AUX, OPT/COA, HDMI 1/2, HDMI eARC na dálkovém ovladači vyberte požadovaný zdroj. Vybraný zdroj se zobrazí na displeji.
3. Stisknutím tlačítka +/- (HLASITOST) nastavte hlasitost na požadovanou úroveň.

POZNÁMKA: Soundbar nemusi být schopen dekódovat všechny digitální audio formáty ze vstupního zdroje. V takovém prípadě se zvuk soundbaru vypne. NEJDE o závadu. Ujistěte se, že nastavení zvuku vstupního zdroje (např. televizoru, herní konzole, DVD přehrávače atd.) je nastaveno na PCM nebo Dolby Digital. Podrobnosti o nastavení zvuku naleznete v uživatelské príručce vstupního zařizení. Když vyberete jiný formát zvuku, soundbar zobrazí následující:

Dolby Digital, Dolby TrueHD, Dolby Digital Plus - DOLBY AUDIO

Dolby Atmos - Dolby TrueHD, Dolby Atmos - Dolby Digital Plus - DOLBY ATMOS

POUŽÍVÁNÍ BLUETOOTH®

Po spárování soundbaru se zařízením s funkcí Bluetooth® můžete poslouchat hudbu.

První spárování

1. Opakovaným stisknutím tlačítka / (ZDROJ) na soundbaru nebo stisknutím tlačítka na dálkovém ovladači vyberte režim Bluetooth ^ . Na displeji se zobrazí NO BT.
2. Aktivujte své Bluetooth® zařízení a vyberte režim vyhledávání.
3. Vyhledejte název soundbaru "TH-E754B" a poté se k němu připojte. Po úspěšném spárování zazní zvukové oznámení a na displeji se zobrazí B T.

Spárování nového zařízení

1. Dlouhým stisknutím tlačítka naldálkovém ovladači odpojíte od soundbaru aktuálně připojené Bluetooth® zařízení.
2. Pro spárování nového Bluetooth® zařízení postupujte podle kroků 2 a 3 v části „První spárování“ výše.

Poslech hudby ze zařízení s funkcí Bluetooth®

Pokud vaše Bluetooth® zařízení podporuje A2DP, přehrávejte hudbu prostřednictvím svého zařízení. Pokud vaše Bluetooth® zařízení podporuje AVRCP, použijte k ovládání přehrávání přiložený dálkový ovladač.

• Pro zvýšení/snížení hlasitosti stiskněte tlačítko +/- (HLASITOST).
• Chcete-li přehrávání pozastavit/obnovit, stiskněte tlačítko ▶II .
• Chcete-li přeskočit na určitou skladbu, stiskněte tlačítko 🚠️.

Chcete-li zrušit funkci Bluetooth ^® , můžete:

• Přepnout sounbar na jiný zdroj.
• Vypnout tuto funkci na připojeném zařízení s funkcí Bluetooth®.

POZNÁMKA: Provozní dosah mezi soundbarem a zařízením je přibližně 8 metrů. Před připojením zařízení s funkcí Bluetooth® k soundbaru se ujistěte, že znáte funkce zařízení. Nelze zaručit kompatibilitu se všemi zařízeními s funkcí Bluetooth®. Překážka mezi zařízením a soundbarem může snížit provozní dosah. Umístěte přehrávač mimo dosah jiných elektronických zařízení, která mohou způsobovat rušení. Přehrávač se také odpojí, když své zařízení přesunete mimo provozní dosah.

POUŽÍVÁNÍ USB

Po připojení velkokapacitního paměťového zařízení USB (např. flash disku USB) k tomuto přístroji můžete poslouchat hudbu uloženou na tomto zařízení prostřednictvím soundbaru.

1. Stisknutím tlačítka \$ / ☐ (ZDROJ) na soundbaru nebo stisknutím tlačítka USB na dálkovém ovladači vyberte režim USB.
2. Chcete-li přehrávání pozastavit/obnovit, stiskněte tlačítko ▶II .
3. Chcete-li preskočit na určitou skladbu, stiskněte ◀◀ / ▶▶.

POZNÁMKA: Přehrávač podporuje na zařízení USB pouze formát hudebních souborů MP3. Soundbar podporuje zařízení USB s pamětí až 32 GB. Soundbar nemusí být kompatibilní se všemi zařízeními USB. Nejedná se o problém soundbaru.

DOLBY ATMOS®

Dolby Atmos® vám umožňuje pohlcující zážitek z poslechu tím, že poskytuje zvuk v trojrozměrném prostoru a veškerou bohatost, čistotu a sílu zvuku Dolby. Více informací naleznete na dolby.com/technologies/dolby-atmos

Použití Dolby Atmos®

• Dolby Atmos® je k dispozici pouze v režimu HDMI. Podrobnosti o připojení naleznete v části „Propojení pomocí HDMI“.
• Chcete-li používat Dolby Atmos® v režimech HDMI1, HDMI2 a HDMI ARC/eARC, váš televizor musí Dolby Atmos® podporovat.
• Ujistěte se, že pro bitový tok ve zvukovém výstupu připojeného externího zařízení (např. přehrávače Blu-ray, přehrávače DVD, televizoru atd.) máte zvoleno „No Encoding“.

POZNÁMKA: Plný zážitek z Dolby Atmos je možný pouze v případě, že je soundbar připojen ke zdroji pomocí kabelu HDMI 2.0. Soundbar bude fungovat, i když je připojen pomocí jiných způsobů (například přes digitální optický kabel), ale tyto způsoby nejsou schopny podporovat všechny funkce Dolby. Vzhledem k tomu doporučujeme k zajištění plné podpory Dolby připojení přes HDMI.

RESENÍ PROBLEMÚ

Aby zůstala záruka platná, nikdy se nepokoušejte opravit systém sami. Pokud se při používání tohoto zařízení setkáte s problémy, zkontrolujte před kontaktováním servisu následující body.

Problém Řešení

Soundbar nelze zapnout	Ujistěte se, že je napájecí kabel zařízení správně připojen.Ujistěte se, že v zásuvce je proud.Stisknutím tlačítka zapněte soundbar.
Dálkové ovládání nefunguje	Před stisknutím tlačítka ovládání přehrávání nejprve vyberte správný zdroj.Snižte vzdálenost mezi dálkovým ovladačem a soundbarem.Baterie vložte se správnou polaritou podle obrázku.Vyměňte baterie.Namiřte dálkový ovladač přímo na snímač na přední straně soundbaru.

Problém Řešení

Žádný zvuk	Ujistěte se, že zvuk soundbaru není vypnutý. Stisknutím tlačítka (MUTE) nebo +/- (HLASITOST) obnovíte normální poslech.Stisknutím tlačítka nebo na dálkovém ovladači přepnetesoundbar do pohotovostního režimu. Poté znovu stiskněte tlačítko ⏻ pro zapnutí soundbaru.Odpojte soundbar i subwoofer ze síťové zásuvky a poté je znovuzapojte. Zapněte soundbar.Ujistěte se, že nastavení zvuku vstupního zdroje (např. televizoru,herní konzole, DVD přehrávače atd.) je při použití digitálníhopřipojení (např. HDMI, optického, koaxiálního) nastaveno na režimPCM nebo Dolby Digital.Subwoofer je mimo dosah, přesuňte subwoofer blíže k soundbaru.Ujistěte se, že subwoofer méně než 5 m od soundbaru (čím blíže,tím lépe).Soundbar možná ztratil spojení se subwooferem. Znovu spárujtejednotky podle kroků v části „Spárování se subwooferem“.Soundbar nemusí být schopen dekódovat všechny digitálníformáty zvuku ze vstupního zdroje. V tomto případě se zvuksoundbaru vypne. NEJDE o závadu přístroje.
Televizor má problém sezobrazením při sledováníobsahu HDR ze zdrojeHDMI	Některé televizory 4K HDR vyžadují pro příjem obsahu, aby bylnastaven vstup HDMI nebo obraz na HDR. Další podrobnosti o nastavení zobrazení HDR najdete v návodu k obsluze svéhotelevizoru.
Nemohu najít názevpřístroje na svém zařízenís funkcí Bluetoothpro spárování pomocíBluetooth	Ujistěte se, že na svém Bluetooth® zařízení máte aktivovánu funkciBluetooth®.Znovu spárujte soundbar se svým Bluetooth® zařízením.Soundbar má funkci Bluetooth®, která dokáže přijímat signáldo 8 metrů. Mezi soundbarem a Bluetooth® zařízením udržujtevzdálenost do 8 metrů.
Soundbar se vypíná	Pokud je úroveň externího vstupního signálu do soundbaru přílišnízká, soundbar se po 15 minutách automaticky vypne. Zvyštehlasitost externího zařízení.
Nelze docílit vynikajícíchefektů Dolby Atmos®	Pro připojení bez HDMI (např. při použití USB, Bluetooth, optickéhonebo audio vstupu) se vytvářejí prostorové efekty s omezenýmrozsahem. Jak dosáhnout nejlepších efektů Dolby Atmos® – vizsekce Dolby Atmos®.

TECHNICKÉ SPECIFIKACE

Soundbar
Napájení 100 až 240 V, 50/60 Hz
Příkon	50 W< 0,5 W (pohotovostní režim)
USB	5 V / 500 mAVysokorychlostní USB / FAT32 / FAT1632G (max), Podporované soubory MP3
Rozměry (ŠxVxH) 1000 x 67 x 105 mm
Čistá hmotnost 3,5 kg
Citlivost audio vstupu 700 mV
Frekvenční rozsah 120 Hz - 20 KHz
Specifikace bezdrátového připojení
Verze/profily Bluetooth	V 5.3 (A2DP, AVRCP)
Frekvenční rozsah Bluetooth	2400 MHz ~ 2483,5 MHz
Max. vysílací výkon Bluetooth	≤ 5 dBm
5,8G bezdrátový frekvenční rozsah	5729 MHz ~ 5819 MHz
5,8G max. vysílací výkon	≤ 6 dBm
Typ modulace	GFSK, π/4 DQPSK
Subwoofer
Napájení 100 až 240 V, 50/60 Hz
Příkon	30 W< 0,5 W (pohotovostní režim)
Rozměry (ŠxVxH) 240 x 420 x 240 mm
Čistá hmotnost 5,5 kg
Frekvenční rozsah 40 Hz - 120 Hz
Zesilovač (výstupní výkon RMS)
Levý/pravý reproduktor 2 x 50 W
Horní reproduktor 2 x 30 W
Centrální reproduktor 40 W
Subwoofer 160 W
Dálkový ovladač
Vzdálenost/úhel 6 m / 30°
Typ baterie AAA (2 x 1,5 V)

ZMĚNA TECHNICKÉ SPECIFIKACE VÝROBKU VYHRAZENA VÝROBCEM.

ÚDRŽBA / ČIŠTĚNÍ

• Před čištěním se ujistěte, že je přístroj zcela odpojen z elektrické zásuvky.
• K čištění zařízení nikdy nepoužívejte brusné čisticí prostředky nebo silná rozpouštědla, protože by mohlo dojít k poškození povrchu přístroje. Vhodný je suchý měkký hadřík. Pokud je však přístroj velmi znečištěn, lze použít mírně navlhčený hadřík. Po vyčištění se ujistěte, že je přístroj suchý. Pokud je nutné zařízení někam odeslat, uložte jej do původního obalu. Pro tento účel si obal uschovejte.

VAROVÁNÍ: NEVYSTAVUJTE SPOTŘEBIČ DEŠTI NEBO VLHKOSTI ABYSTE ŘEDEŠLI VZNIKU POŽÁRU NEBO ÚRAZU ELEKTRICKÝM PROUDEM. VŽDY SPOTŘEBIČ VYPNĚTE ZE ZÁSUVKY, KDYZ JEJ NEPOUŽÍVÁTE NEBO PŘED OPRAVOU. V PŘÍSTROJI NEJSOU ŽÁDNÉ ČÁSTI OPRAVITELNÉ SPOTŘEBITELEM. VŽDY SE OBRACEJTE NA KVALIFIKOVANÝ AUTORIZOVANÝ SERVIS. PŘÍSTROJ JE POD NEBEZPEČNÝM NAPĚTÍM.

NEBEZPEČÍ UDUŠENÍ. PE SÁČEK ODKLÁDEJTE MIMO DOSAH DĚTÍ. SÁČEK NENÍ NA HRANÍ. NEPOUŽÍVEJTE TENTO SÁČEK V KOLÉBKÁCH, POSTÝLKÁCH, KOČÁRCÍCH NEBO DĚTSKÝCH OHRÁDKÁCH.

Likvidace starých elektrických a elektronických zařízení

(Vztahuje se na Evropskou unii a evropské země se systémy odděleného sběru)

Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem po ukončení jeho životnosti nemělo být nakládáno jako s běžným odpadem z domácnosti. Je nutné ho odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním dopadům na životní prostředí a lidské zdraví, které by jinak byly

způsobeny nevhodnou likvidaci výrobku. Recyklováním materiálů, z nichž je vyroben, pomůžete ochránit přírodní zdroje. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního obecního úřadu, podniku pro likvidaci domovních odpadů nebo v obchodě, kde jste výrobek zakoupili.

Informace o výrobku a servisní síti najdete na internetové adrese www.JVCAUDIO.cz

Tímto ETA a.s. prohlašuje, že typ rádiového zařízení TH-E754B je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.JVCAUDIO.cz/doc

WPROWADZENIE

- Nekombinujte staré a nové batérie. Nekombinujte alkalické, štandardné (karbón-zinkové) alebo dobíjacie (Ni-Cd, Ni-MH atd') batérie.

2 x sietový kábel HDMI kábel

Dialkový ovládač 2 x batérie AAA

Zvýšenie/zníženie úrovne hlasitosti.

1. IR senzor

Akonáhle je subwoofer spárovaný so soundbarom, kontrolka prestane blikat.

Výber režimu Bluetooth.

AUX

Výber režimu AUX.

USB

Výber režimu USB.

HDMI eARC

Výber režimu HDMI ARC.

OPT / COA Výber režimu OPTICAL / COAXIAL.

HDMI 1/2 Výber režimu HDMI 1 / HDMI 2.

/

+/- Zvýšení/snížení úroveň hlasitosti.

× (M

DIMMER Úprava jasu displeja.

Príprava dialkového ovládača

Výmena batérií dialkového ovládača

Pripojte sietový kábel do konektora pre elektrické napájanie na soundbare a potom do sietovej zásuvky.

Subwoofer

Automatické spárovanie

Ked' prvýkrát pripojíte soundbar k sietovej zásuvke, bude v pohotovostnom režime.

Pomocou tlačidiel BASS +/- na dialkovom ovládači upravíte úroveň basov. Pomocou tlačidiel TREBLE +/- na dialkovom ovládači upravíte úroveň výšok.

ZAPNUTIE/VYPNUTIE PRIESTOROVÉHO ZVUKU

Stisnutím tlačidla VERTICAL/SURROUND na dialkovom ovládači zapnite priestorový zvuk. Ďalším stlačením tohoto tlačidla priestorový zvuk vypnete.

Opakovaným stlačením tlačidla DIMMER na dialkovom ovládači zvolte úroveň jasu.

AV SYNC (SYNCHRONIZÁCIA ZVUKU)

• Na zvýšenie/zníženie hlasitosti stlačte tlačidlo +/- (HLASITOST).
• Ak chcete prehrávanie pozastavit'obnovit', stlačte tlačidlo ▶II .
• Ak chcete preskočit' na určitú skladbu, stlačte tlačidlo ◀◀ / ▶▶.

1. Stlačením tlačidla ♦ / ☐ (ZDROJ) na soundbare alebo stisnutím tlačidla USB na dialkovom ovládači vyberte režim USB.
2. Ak chcete prehrávanie pozastavit'obnovit', stlačte tlačidlo ▶II .
3. Ak chcete preskočit na určitu skladbu, stlačte tlačidlo ◀◀ / ▶▶.

Soundbar nemožno zapnút	Uistite sa, že je napájací kábel zariadenia správne pripojenýUistite sa, že v zásuvke je prúd.Stlačením tlačidla zápnite soundbar.
Dialkové ovládanie nefunguje	Pred stlačením tlačidla ovládania prehrávania najskôr vyberte správny zdroj.Znížte vzdialenost medzi dialk. ovládačom a soundbarom.Batérie vložte so správnou polaritou podla obrázku.Vymeňte batérie.Namierte dialkový ovládač priamo na snímač na prednú stranu soundbaru.

Problém Riešenie

Likvidácia starých elektrických a elektronických zariadení
