| Terméktípus | Vezeték nélküli aktív mélynyomó |
| Márka | JVC |
| Modell | TH-E754B |
| Kompatibilis soundbarok | JVC TH sorozat (pl. TH-A75, TH-B55) |
| Méretek (Sz x M x Mé) | Körülbelül 200 x 400 x 300 mm |
| Súly | Körülbelül 7,5 kg |
| Tápellátás | AC 100-240V, 50/60Hz |
| Teljesítményfelvétel | 30 W (készenléti <0,5 W) |
| Meghajtó méret | 8 hüvelyk (20 cm) kúpos |
| Frekvenciaátvitel | 30 Hz – 200 Hz |
| Vezeték nélküli kapcsolat | 2,4 GHz RF (automatikus párosítás) |
| Vezeték nélküli hatótáv | Akár 10 méter (nyílt területen) |
| Ház típusa | Basszus reflex (nyitott) |
| Anyag | MDF, fekete vinil bevonattal |
| Tartozékok | Tápkábel, gyors üzembe helyezési útmutató |
| Tisztítási utasítások | Törölje száraz ruhával; ne használjon folyadékokat |
| Biztonsági óvintézkedések | Helyezze stabil felületre; tartsa távol nedvességtől |
| Cserealkatrészek elérhetősége | Vegye fel a kapcsolatot a JVC támogatással a meghajtó vagy tápkábel ügyében |
| Javíthatóság | Szakképzett szerelő által javítható; nincsenek felhasználó által javítható alkatrészek |
| Üzemi hőmérséklet | 5°C – 35°C |
Gyakran ismételt kérdések - TH-E754B JVC
Felhasználói kérdések a következőről TH-E754B JVC
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Accessoire pour barre de son PDF formátumban ingyenesen! Találja meg kézikönyvét TH-E754B - JVC és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. TH-E754B márka JVC.
HASZNÁLATI ÚTMUTATÓ TH-E754B JVC
- Köszönjük, hogy a mi készülékünket választotta!
- Kérjük olvassa el a használati utasítást figyelmesen, a készülék megfelelő használata érdekében! Elolvasás után tárolja a kézikönyvet biztonságos helyen a későbbi használathoz!
FONTOS BIZTONSÁGI ÓVINTÉZKEDÉSEK
POZOR
NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM. NEOTVÍREJTE.
POZOR: Z DÚVODU SNÍŽENÍ RIZIKA ÚRAZU ELEKTRICKÝM
PROUDEM, NEODSTRAÑUJTE KRYT (ANI ZADNÍ KRYT).
UVNITŘ NEJSOU ŽÁDNĚ SOUČÁSTI URČENĚ K SERVISU UŽIVATELEM.
PŘENECHEJTE SERVIS KVALIFIKOVANÝM SERVISNÍM TECHNIKŮM.
Az egyenlő oldalú háromszögben elhelyezkedő nyílhegy szimbólummal ellátott villám figyelmezteti a felhasználót a termék burkolatán belüli szigeteletlen „veszélyes feszültség” jelenlétére, amely elegendő erejű ahhoz, hogy áramütés veszélyt jelentsen az emberek számára.
Az egyenlő oldalú háromszögben lévő felkiáltójel célja, hogy figyelmeztesse a felhasználót a készülékhez mellékelt kézikönyvben található fontos kezelési és karbantartási (szervizelési) utasításokra.
Biztonság
- Olvassa el az utasításokat – A termék használata előtt el kell olvasni az összes biztonsági és használati utasítást!
- Tartsa meg a kézikönyvet – A biztonsági és kezelési útmutatót meg kell órizni későbbi használat céljából!
- Tartsa be a figyelmeztetéseket – A készüléken és a használati utasításban szereplő összes figyelmeztetést be kell tartani!
- Tartsa be az utasításokat – Minden kezelési és használati utasítást be kell tartani!
- Ne használja a készüléket víz közelében – A készüléket nem szabad víz, vagy nedvesség közelében használni – például nedves pincében, úszómedence és hasonlók közelében!
• Csak száraz ruhával tisztítsa! - Ne takarja le a szellőzőnyílásokat! Telepítse a gyártó utasításai szerint!
- Ne telepítse hőforrások, például radiátorok, fűtőtestek, kályhák, vagy egyéb hőt termelő berendezések (beleértve az erősítőket) közelébe!
- Ne akadályozza meg a polarizált, vagy földelt dugó biztonsági célját! A polarizált dugónak két pengéje van, amelyek közül az egyik szélesebb, mint a másik. A földelő dugónak két pengéje és egy harmadik földelő ága van. A széles penge, vagy a harmadik kar az Ön biztonságát szolgálja. Ha a mellékelt dugó nem illik az aljzatba, forduljon villanyszerelőhöz az elavult aljzat cseréje céljából!
- Óvja a tápkábelt attól, hogy rálépjenek, vagy becsípjék, különösen a csatlakozóknál, a csatlakozóaljzatoknál és azon a helyen, ahol kijön a készülékből!
• Csak a gyártó által meghatározott kiegészítőket/tartozékokat használja! -
A gyártó által meghatározott, vagy a készülékkel együtt értékesített tartót, állványt, konzolt, vagy asztalt használja! Ha kocsit, vagy állványt használ, legyen körültekintő a kocsi/készülék kombináció mozgatásakor, hogy elkerülje a felborulásból eredő sérüléseket!
-
Húzza ki a készüléket villámlás közben, vagy ha hosszabb ideig nem használja azt!
- Minden szervizelést bízzon szakképzett szakemberre! Szervizelésre van szükség, ha a készülék bármilyen módon megsérült, például megsérült a tápkábele, vagy a csatlakozódugó, folyadék ömlött bele, vagy tárgyak estek a készülékbe, a készülék esőnek, vagy nedvességnek volt kitéve, nem működik megfelelően, vagy leejtették.
- Ez a berendezés II. osztályú vagy kettős szigetelésű elektromos készülék. Úgy tervezték, hogy ne legyen szükség elektromos földeléshez való biztonsági csatlakozásra.
- A készüléket ne tegye ki csepegő, vagy fröccsenő víz hatásának! Ne helyezzen a készülékre folyadékkal töltött tárgyat, például vázát!
- A megfelelő szellőzés érdekében a készülék körüli minimális távolság 5 cm.
- A szellőzést nem szabad akadályozni a szellőzőnyílások letakarásával, például újságokkal, terítőkkel, függönyökkel stb.!
- Ne helyezzen nyílt lángot, például égő gyertyát a készülékre!
- Az akkumulátorokat az állami és helyi irányelvek szerint kell újrahasznosítani, vagy ártalmatlanítani!
- Használja a készüléket mérsékelt éghajlaton!
Figyelem
- Az itt leírtaktól eltérő kezelőszervek, beállítások, vagy eljárások végrehajtása veszélyes sugárzást, vagy más nem biztonságos működést eredményezhet.
- A tüz, vagy áramütés kockázatának csökkentése érdekében ne tegye ki a készüléket esőnek, vagy nedvességnek! A készülékre ne csepegjen, illetve ne fröccsenjen semmilyen folyadék és nem szabad a készülékre folyadékkal teli tárgyakat, például vázákat helyezni!
- Ha használja a hálózati konnektort a készülék kikapcsolásához, legyen az könnyen elérhető!
- Az akkumulátor helytelen cseréje robbanásveszélyes. Csak azonos, vagy azzal egyenértékű típusra cserélje ki!
Figyelmeztetés
- Az akkumulátort (elemeket, vagy akkumulátorcsomagot) ne tegye ki túlzott hőhatásnak, például napsütésnek, tűznek, stb..!
- A rendszer működtetése előtt ellenőrizze, hogy a rendszer feszültsége megegyezik-e a helyi tápegység feszültségével!
- Ne helyezze a készüléket erős mágneses mezők közelébe!
- Ne helyezze a készüléket az erősítőre, vagy a vevőegységre!
- Ha bármilyen szilárd tárgy, vagy folyadék kerül a rendszerbe, húzza ki a rendszert a konnektorból, és a további üzemeltetés előtt ellenőriztesse szakemberrel!
- Ne próbálja meg tisztítani az egységet vegyi oldószerekkel, mert ez károsíthatja a felületet! Használjon tiszta, száraz, vagy enyhén nedves ruhát!
- Amikor kihúzza a tápkábelt a fali aljzatból, mindig közvetlenül a csatlakozót fogja meg, soha ne a kábelen keresztül húzza ki!
- Az egységen a megfelelőségért felelős fél által kifejezetten jóvá nem hagyott változtatások, vagy módosítások érvénytelenítik a felhasználót a berendezés üzemeltetésére!
- A minősítési címke a berendezés aljára, vagy hátuljára van ragasztva.
Elemek használata
- Az elemszivárgás elkerülése érdekében, amely testi sérülést, anyagi kárt, vagy a készülék károsodását okozhatja:
- Helyezze be az összes elemet megfelelően és a készüléken feltüntetett módon!
-Ne használjon együtt régi és új elemeket! - Ne keverje az alkáli, szabványos (szén-cink), vagy újratölthető (Ni-Cd, Ni-MH stb.) elemeket!
-Vegye ki az elemeket, ha a készüléket hosszabb ideig nem használja!
CSOMAGOLÁS TARTALMA
Soundbar
2 x AC Töltőkábel HDMI kábel
Távirányító
2 x AAA elem
Vezeték nélküli Subwoofer
2 x fali tartókonzol
2 x csavar / 2 x tipli
MEGJEGYZÉS: A felhasználói kézikönyvben látható képek, illusztrációk és rajzok csak tájékoztató jellegűek, a tényleges termék megjelenése eltérő lehet! A tápkábel és a csatlakozó típusa régiónként eltérő.

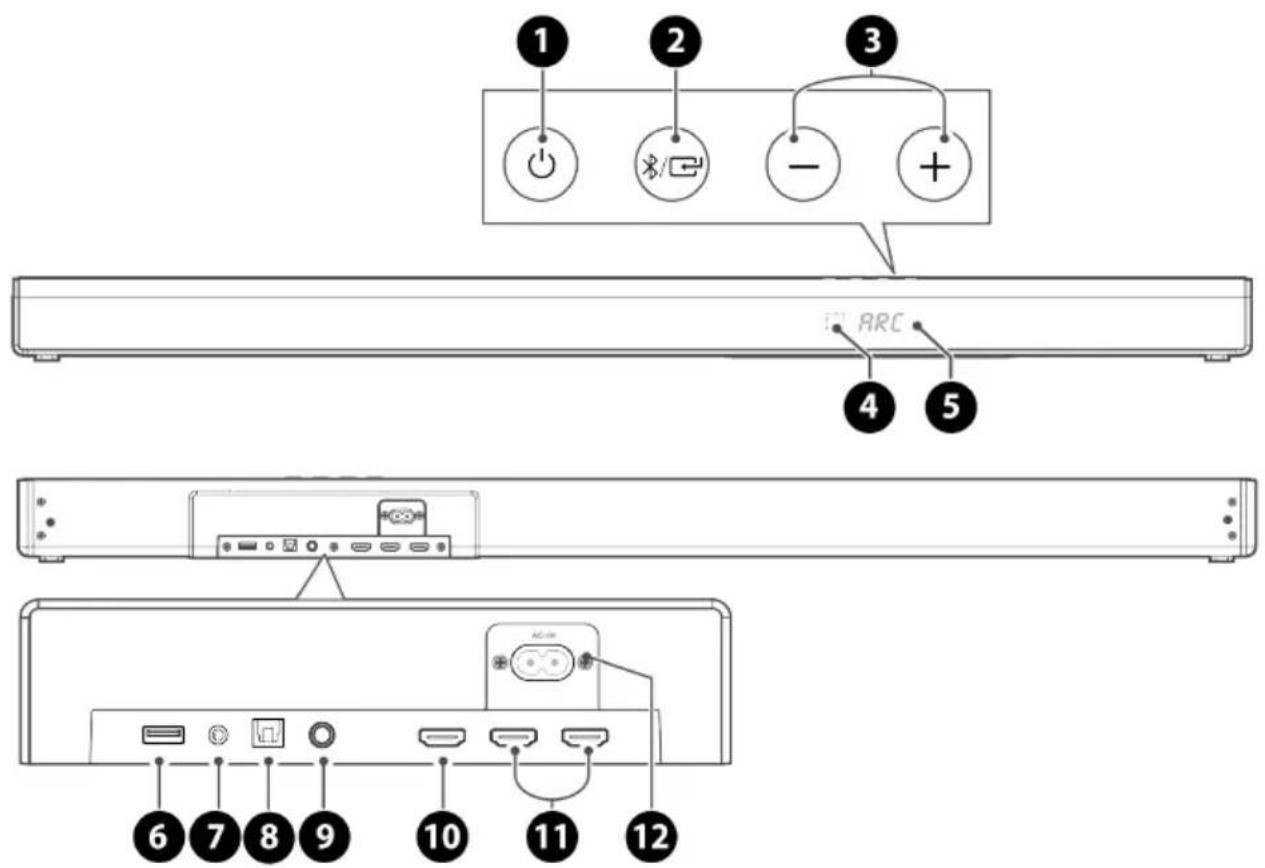

SOUNDBAR
- (ON/OFF) gomb
Soundbar ON és Készenléti mód közötti kapcsolás.
- / (SOURCE) gomb
Funkció kiválasztása.
- +/- (VOLUME) gombok
Hangerő növelése/csökkentése.
- Távirányító
Távirányítóból származó jel vevő szenzor.
- Kijelző
Aktuális állapot megjelenése.
- USB Aljzat
USB eszköz csatlakozása zene lejátszásához.

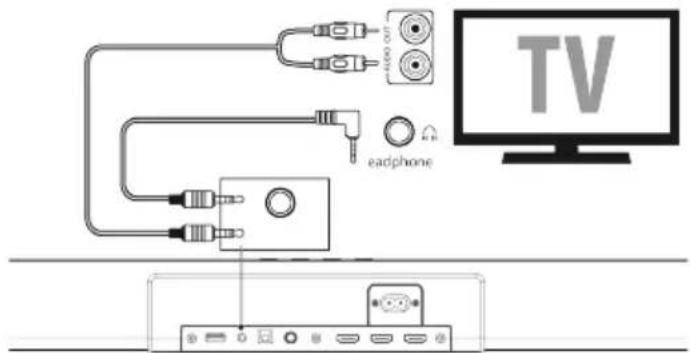

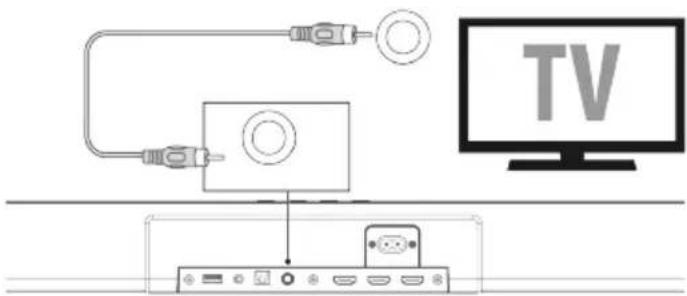

- AUX Aljzat
Külső audió berendezés csatlakozása.

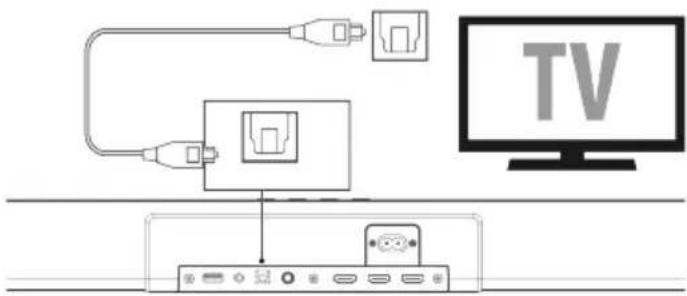

- OPTICAL Aljzat
OPTICAL OUT aljzat csatlakozása külső berendezéshez.
- COAXIAL Aljzat
COAXIAL OUT aljzat csatlakozása külső berendezéshez.

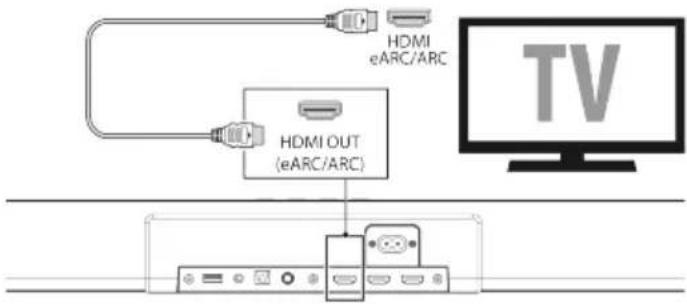

TV csatlakozása. Az aljzat eARC/ARC HDMI funkciót támogatja, amely lehetővé teszi a csatlakozott TV hangját lejátszani.

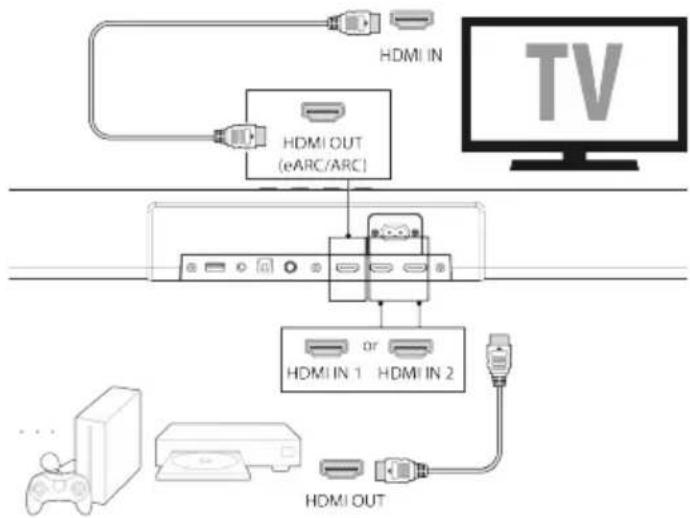

11. HDMI IN (1/2) Aljzatok
Kettő HDMI aljzat HDMI eszközök csatlakozásához, mint pl. DVD, Blu-ray Disc™ lejátszó, vagy játékkonzol. Csak egy HDMI aljzat használható egy időben.
12. AC\~ Aljzat
Tápkábel csatlakozása.

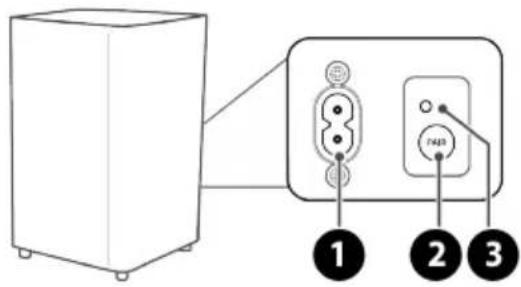

VEZETÉK NÉLKÜLI SUBWOOFER
1. AC\~ Aljzat
Tápellátás csatlakozása.
2. PAIR gomb
Soundbar és subwoofer közötti párosítás aktiválása.
3. PAIR Indikátor
Sikeres párosítás esetén a jelzőfény abbahagyja a villogást.

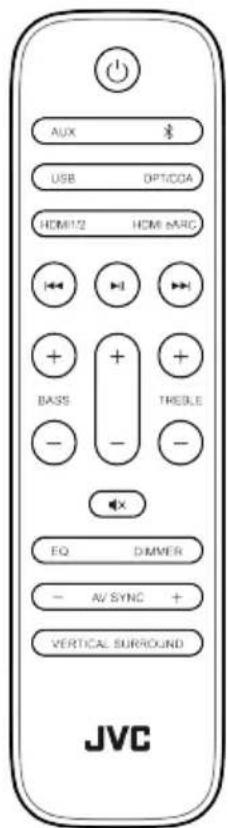

| (ON/OFF) | Soundbar ON és Készenléti mód közötti kapcsolás. |
| * | Válassza ki a Bluetooth módot. |
| AUX | Válassza ki az AUX módot. |
| USB | Válassza ki az USB módot. |
| HDMI eARC | Válassza ki a HDMI ARC módot. |
| OPT / COA Válassza ki az OPTICAL / COAXIAL módot. | |
| HDMI 1/2 Válassza ki a HDMI 1 / HDMI 2 módot. | |
| ◀◀ / ▶Előző/következő szám kiválasztása. | |
| ▶II | Lejátszás elindítása/szüneteltetése. |
| TREBLE +/- Magas hangok beállítása. | |
| BASS +/- Basszus szint beállítása. | |
| +/- Hangerő növelése/csökkentése. | |
| ◀× (MUTE) Hang ki/bekapcsolása. | |
| EQ Hangszínszabályozó (EQ) effektus kiválasztása. | |
| DIMMER Kijelző fényerő beállítása. | |
| AV SYNC+/- Audió késleltetés beállítása. | |
| VERTICAL SURROUND | Térhatás BE/KIkapcsolása. |
MEGJEGYZÉS: Bluetooth módban nyomja meg és tartsa megnyomva ▶Ⅱ gombot a párosítási funkció aktiválásához, vagy párosított Bluetooth eszköz szétválasztásához.
Távirányító előkészítése
- A mellékelt távirányító lehetővé teszi a Soundbar távolról történő működtetését.
- Még akkor is, ha a távirányítót 6 m (19,7 láb) hatótávolságon belül működtetik, azonban előfordulhat, hogy a távirányító nem működik, ha pl. bármilyen akadály van a Soundbar és a távirányító között.
- Ha a távirányítót egyéb infravörös sugarakat kibocsátó termékek közelében használja, vagy ha infravörös sugarakat használó más távirányítót használ a Soundbar közelében, előfordulhat, hogy hibásan fog működni.
Távirányító elemcseréje
- Nyomja meg és csúsztassa el a hátsó fedelet a távirányító elemtartójának kinyitásához!
- Helyezze be kettő darab AAA típusú elemet (csomagolásban)! Győződjön meg arról, hogy az elemek és az elemek végei megegyeznek az elemtartó rekeszében jelzett végekkel!
• Csukja be az elemtartót!
Óvintézkedések az elemekkel kapcsolatban
- Ügyeljen arra, hogy az elemeket helyes pozitív és negatív polaritással helyezze be!
- Használjon azonos típusú elemeket! Soha ne használjon együtt különböző típusú elemeket!
- Újratölthető és nem újratölthető elemek is használhatók. Olvassa el a címkéken található óvintézkedéseket!
- Ügyeljen a körmeire, amikor eltávolítja az elemtartó fedelét és az elemet!
- Ne ejtse le a távirányítót!
- Ügyeljen arra, hogy semmi ne érje a távirányítót!
- Ne öntsön vizet, vagy folyadékot a távirányítóra!
- Ne helyezze a távirányítót nedves tárgyra!
- Ne tegye a távirányítót közvetlen napfényre, vagy túlzott hőforrás közelébe!
- Vegye ki az elemet a távirányítóból, ha hosszabb ideig nem használja, mert korrózió vagy elemszivárgás léphet fel, ami testi sérülést és/vagy anyagi károkat és/vagy tüzet okozhat!
- Ne használjon a megadottaktól eltérő elemeket!
- Ne keverje az új elemeket a régiekkel!
- Soha ne töltse újra az elemet, hacsak nincs megerősítve, hogy újratölthető típusú!
ELHELYEZÉS ÉS FELSZERELÉS
Elhelyzés
A opció
Ha a TV-készüléket asztalra helyezi, a Soundbar-t közvetlenül a TV-állvány elé helyezheti az asztalra, a TV-képernyő közepére.
B opció
Ha tévéje falra van rögzítve, a Soundbar-t közvetlenül a TV képernyője alá szerelheti a falra.

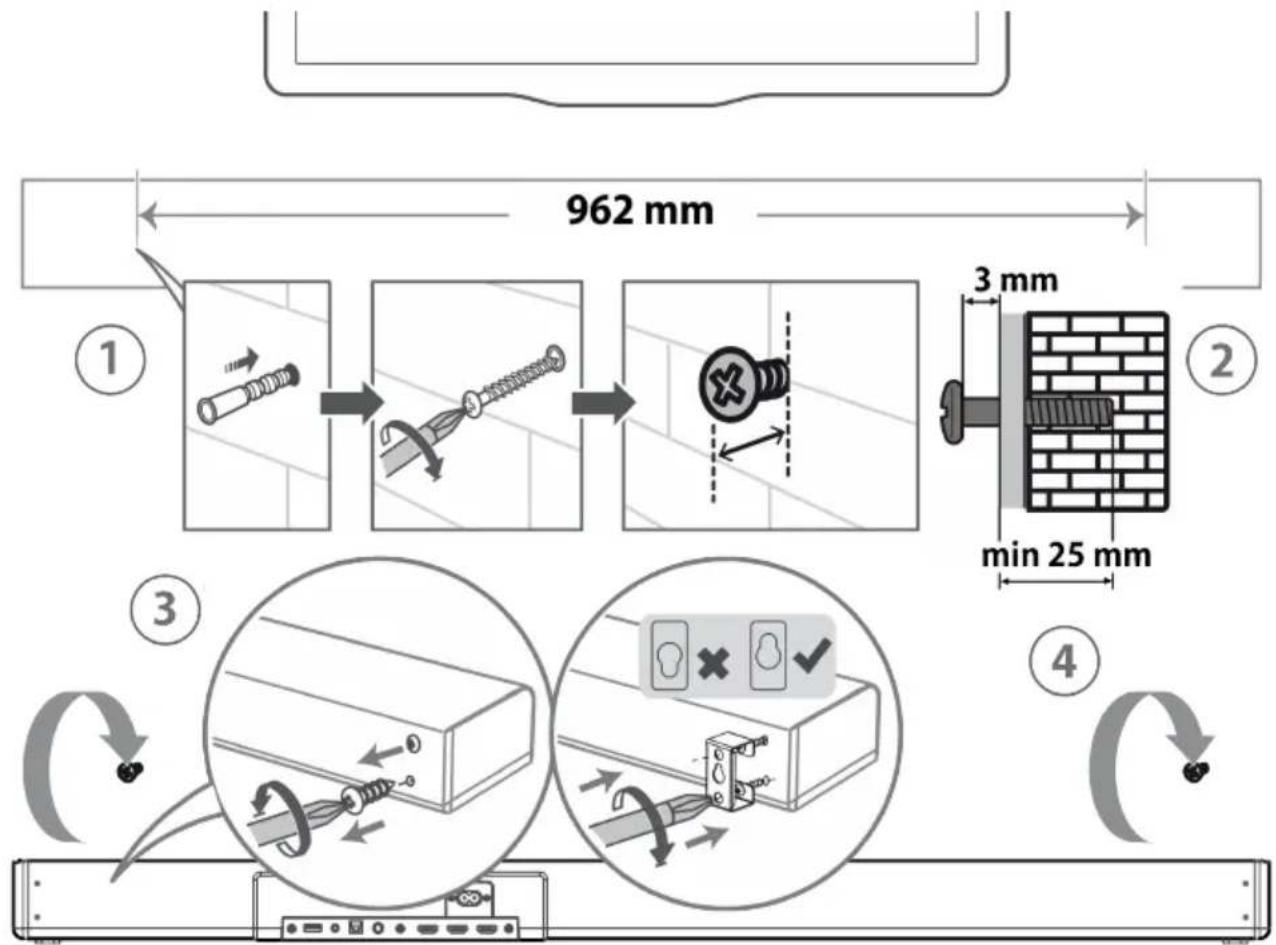

Rögzítés falra (B opció használata esetén)
- A telepítést csak szakképzett személyzet végezheti el. A helytelen összeszerelés súlyos személyi sérüléseket és anyagi károkat okozhat (,ha saját maga kívánja beszerelni ezt a terméket, ellenőrizze, hogy nincsenek-e a falba vezetve olyan telepítések, mint például elektromos vezetékek és vízvezetékek). A telepítő felelőssége annak ellenőrzése, hogy a fal biztonságosan elbírja-e a Soundbar és a fali konzolok teljes terhelését.
- A telepítéshez további szerszámok szükségesek (nem tartozék).
• Ne húzza túl a csavarokat! - Örizze meg ezt a használati útmutatót a későbbi használatra!
- Fúrás és szerelés előtt elektronikus szegkeresővel ellenőrizze a fal típusát!
FIGYELEM
- A sérülések elkerülése érdekében ezt a készüléket biztonságosan kell rögzíteni a padlóhoz/falhoz a telepítési utasításoknak megfelelően!
-
Javasolt fali szerelési magasság: ≤ 1,5 méter.
-
Fúrjon 2 párhuzamos lyukat (egyenként ∅ 5 - 8 mm a fal típusától függően) a falba. A furatok közötti távolság 962 mm legyen.
- Ha szükséges, rögzítsen szilárdan 1 tiplit a falon lévő minden furatba. Hagyjon 3 mm-es rést a fal és a csavarfej között.
- Távolítsa el a soundbar hátulján lévő csavarokat. Szerelje be a fali tartókonzolokat a soundbar hátuljába, és ügyeljen arra, hogy a rögzítőfurat kis barázdája felfelé nézzen.
- Emelje fel a soundbart a csavarok feje fölé, és csúsztassa a helyére.
ÁLTALÁNOS MÚKÖDÉS

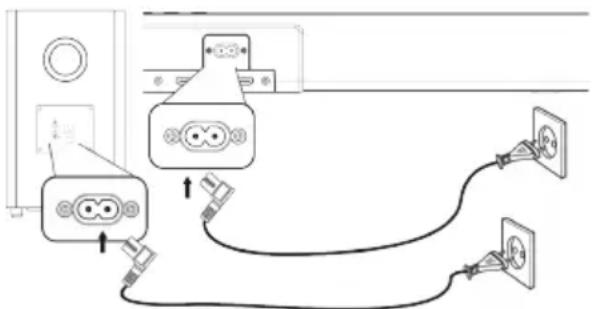

TÁPKÁBEL CSATLAKOZÁSA
A termék károsodásának veszélye! Győződjön meg arról, hogy a tápfeszültség megegyezik a Soundbar hátoldalán, vagy alján feltüntetett feszültséggel!
Az AC tápkábel csatlakoztatása előtt győződjön meg arról, hogy az összes többi csatlakoztatást elvégezte!
Csatlakoztassa a hálózati kábelt a Soundbar AC\~ aljzatához, majd egy hálózati konnektorhoz.
Subwoofer
Csatlakoztassa a hálózati kábelt a Subwoofer AC\~ aljzatához, majd egy hálózati konnektorhoz.
MEGJEGYZÉS: Ha nincs áram, győződjön meg arról, hogy a tápkábel és a csatlakozó teljesen be van dugva, és a tápellátás be van kapcsolva!
PÁROSÍTÁS SUBWOOFER-EL
Automatikus párosítás
A Subwoofer és a Soundbar automatikusan párosul, ha mindkét egységet bedugják a hálózati aljzatba, és bekapcsolják. A két egység csatlakoztatásához nincs szükség kábelre.
Az aktuális állapotot a Subwoofer-en lévő indikátor jelzi:
- Gyors villogás > Subwoofer párosítási módban van
• Világít > Csatlakoztatva / Párosítás sikeres - Lassú villogás >Csatlakozás / Párosítás sikertelen
MEGJEGYZÉS: Ne nyomja meg a PAIR gombot a Subwoofer hátulján, kivéve a manuális párosítás érdekében.
Ha az automatikus párosítás sikertelen, párosítsa manuálisan a Subwoofert a Soundbarral.
Manuális párosítás
- Győződjön meg arról, hogy az összes kábel megfelelően van csatlakoztatva, és a Soundbar készenléti módban van.
- Nyomja meg és tartsa lenyomva a PAIR gombot a Subwoofer hátulján néhány másodpercig. A Subwoofer párosítási módba lép, és a párosítás jelzőfénye gyorsan villog.
-
Nyomja meg a ⏻ gombot a Soundbaron, vagy a távirányítón a Soundbar bekapcsolásához. Nyomja meg és tartsa lenyomva a távirányítón lévő (MUTE) gombot, hogy belépjen a párosítási módba.
-
Sikeres vezeték nélküli csatlakozás esetén, a párosítás jelzőfénye világít.
-
Ha a párosítási jelző villog, a vezeték nélküli kapcsolat meghiúsult. Húzza ki a mélysugárzó kábelét, majd 4 perc múlva csatlakoztassa újra a fő kábelt. Ismételje meg az 1-4. lépést.
MEGJEGYZÉS: Ha a vezeték nélküli kapcsolat ismét meghiúsul, ellenőrizze, hogy nincs-e akadály, vagy erős interferencia (például egy elektronikus eszköz által okozott interferencia) a készülék helye körül. Távolítsa el ezeket az akadályokat, vagy az erős interferenciákat, és ismételje meg a fenti eljárást. A subwoofernek 6 méteren (19,7 lábon) belül kell lennie a soundbar-tól nyílt területen. Ha a Soundbar nincs csatlakoztatva a subwooferhez, és bekapcsolt módban van, a POWER jelző villogni fog. Kövesse a fenti 1–4. lépést a subwoofer és a Soundbar párosításához.
KÉSZENLÉT/BEKAPCSOLVA
Amikor először csatlakoztatja a Soundbart a hálózati konnektorhoz, a Soundbar készenléti üzemmódban lesz.
- Nyomja meg a gombot a Soundbaron, vagy a távirányítón a Soundbar bekapcsolásához.
- Nyomja meg çombot újra KÉSZENLÉTI mód bekapcsolásához.
- Húzza ki a hálózati csatlakozót a konnektorból, ha teljesen ki szeretné kapcsolni a Soundbar.
Automatikus kikapcsolás
A Soundbar körülbelül 15 perc elteltével automatikusan készenléti módba kapcsol, ha a TV-t, vagy a külső egységet leválasztják, kikapcsolják, vagy a hangerő túl közel van a némításhoz.
- Ha nincs használatban, kapcsolja ki teljesen a Soundbart, hogy energiát takarítson meg!
MÓD KIVÁLASZTÁSA
Nyomja meg aSoundbar-on lévő */ (SOURCE) gombot, vagy a távirányítón lévő AUX, *, OPT/COA, HDMI 1/2, HDMI eARC, vagy USB gombot a kívánt mód kiválasztásához. Kiválasztott mód jelenik meg a kijelzőn.
BASS/TREBLE SZINT BEÁLLÍTÁSA
Nyomja meg a távirányítón lévő BASS +/- gombot a beállításhoz. Nyomja meg a távirányítón lévő TREBLE +/- gombot a beállításhoz.
SURROUND HANG BE/KIKAPCSOLÁSA
Nyomja meg a távirányítón lévő VERTICAL/SURROUND gombot a surround hang bekapcsolásához. Nyomja meg a gombot újra a surround hang kikapcsolásához.
Nyomja meg ismételten a távirányítón lévő EQ gombot a kívánt effektus kiválasztásához (VOICE / SPORT / MOVIE / MUSIC).
HANGERÓ BEÁLLÍTÁSA
Nyomja meg a távirányítón, vagy a Soundbar-on lévő +/- (VOLUME) gombot a hangerő beállításához. Ha szeretné a hangot teljesen kikapcsolni, nyomja meg a a távirányítón lévő ✉ (MUTE) gombot. Nyomja meg ✉ (MUTE) gombot újra, vagy használja a távirányítón, vagy a Soundbar-on lévő +/- (VOLUME) gombokat hang visszaállításához.
FÉNYERŐ BEÁLLÍTÁSA
Nyomja meg ismételten a távirányítón lévő DIMMER gombot a fényerő beállításához.
AV SYNC (AUDIÓ KÉSLELTETÉS BEÁLLÍTÁSA)
A videó feldolgozása néha hosszabb, mint az audió jel feldolgozásához szükséges idő. Ezt „késleltetésnek” hívják. Az AV SYNC funkció lehetővé teszi ezt a késést javítani. Nyomja meg a távirányítón lévő AV SYNC+/- gombokat az késleltetési idő beállításához.
MEGJEGYZÉS: Az audió késleltetés beállítása csak a digitális hang esetén lehetséges (HDMI / OPTICAL / COAXIAL). AUX / BT / USB módban az AV SYNC funkció nem támogatott
CSATLAKOZÁSOK
HDMI CSATLAKOZÁS
Egyes 4K HDR TV-knél be kell állítani a HDMI bemenetet, vagy a képbeállításokat a HDR tartalom vételéhez. A HDR-kijelző beállításának további részleteit a TV-készülék használati útmutatójában találja.
Az eARC / ARC (Enhance Audio Return Channel) funkció lehetővé teszi, hogy egyetlen HDMI-csatlakozáson keresztül hangot küldjön az ARC-kompatibilis TV-ról a soundbarra. Az ARC funkció élvezetéhez győződjön meg arról, hogy TV-je HDMI-CEC és ARC kompatibilis, és ennek megfelelően állítsa be. Ha helyesen van beállítva, a TV távirányítójával beállíthatja a soundbar hangerejét (VOLUME +/- és MUTE).
Csatlakoztassa a HDMI-kábelt az egység HDMI OUT (TV eARC/ARC) aljzatához és az ARC-kompatibilis TV-készülék HDMI (ARC) aljzatához.
MEGJEGYZÉS: A TV-nek támogatnia kell a HDMI-CEC és az ARC funkciót. A HDMI-CEC-et és az ARC-t be kell kapcsolni. A HDMI-CEC és az ARC beállítási módja a TV-től függően eltérő lehet. Az ARC funkcióval kapcsolatos részletekért lásd a használati útmutatót. Az ARC csak olyan eszközökkel működik, amelyek támogatják HDMI ARC funkciót, valamint HDMI 1.4-es (vagy magasabb) kábellel kompatibilisek.
HDMI szabvány
Ha tévéje nem HDMI ARC-kompatibilis, csatlakoztassa a soundbart a TV-hez szabványos HDMI-csatlakozáson keresztül.
HDMI-kábellel csatlakoztassa a soundbar HDMI OUT (TV eARC/ARC) aljzatát a TV HDMI IN aljzatához. HDMI-kábellel csatlakoztassa a Soundbar HDMI IN (1 nebo 2) aljzatát külső eszközeihez (például játékkonzolokhoz, DVD-lejátszókhoz és Blu-ray-lejátszókhoz).
OPTIKAI ALJZAT HASZNÁLATA
Csatlakoztasson egy OPTICAL kábelt a TV OPTICAL OUT aljzatához és a Soundbar OPTICAL aljzatához.
COAXIAL ALJZAT HASZNÁLATA
A COAXIAL kábel segítségével a TV COAXIAL OUT aljzatát és a Soundbar COAXIAL aljzatát is csatlakoztathatja.
AUX ALJZAT HASZNÁLATA
Használjon 3,5 mm-es audió kábelt a TV, vagy külső audió eszköz fejhallgató csatlakoztatásához a Soundbar AUX aljzatához.
RCA-3,5 mm-es audiokábellel csatlakoztassa a TV audió kimeneti aljzatait a Soundbar AUX aljzatához.
AUX / OPTICAL / COAXIAL / HDMI MÜKÖDÉSE
- Győződjön meg arról, hogy a Soundbar csatlakoztatva van a TV-hez vagy audió eszközhöz.
-
Nyomja meg ismételten a Soundbar-on lévő */ (SOURCE) gombot, vagy a távirányítón lévő AUX, OPT/COA, HDMI 1/2, HDMI eARC gombot a kívánt mód kiválasztásához.
A kiválasztott mód jelenik meg a kijelzón. -
+/- (VOLUME) gombbal állítsa be a hangerőt kívánt szintre.
MEGJEGYZÉS: Előfordulhat, hogy a Soundbar nem tudja dekódolni az összes digitális hangformátumot a bemeneti forrásból. Ebben az esetben a Soundbar elnémul. Ez NEM hiba. Győződjön meg arról, hogy a bemeneti forrás (pl. TV, játékkonzol, DVD-lejátszó stb.) hangbeállítása PCM-re, vagy Dolby Digitalra van állítva (a hangbeállítások részleteit lásd a bemeneti forráseszköz felhasználói kézikönyvében) a HDMI 1 / HDMI 2 / HDMI ARC / OPTIKAI / KOAXIÁLIS bemenet segítségével. Ha másik hangformátumot választ, a Soundbar a következőket jeleníti meg:
Dolby Digital, Dolby TrueHD, Dolby Digital Plus - DOLBY AUDIO
Dolby Atmos - Dolby TrueHD, Dolby Atmos - Dolby Digital Plus - DOLBY ATMOS
BLUETOOTH® MÜKÖDÉSE
Soundbar és Bluetooth® eszköz párosítása zene hallgatáshoz.
Első párosítás
- Nyomja meg ismételten a Soundbar-on lévő */ (SOURCE) gombot, vagy a távirányítón lévő gombot a Bluetooth® mód kiválasztásához. A kijelzőn NO BT felirat jelenik meg.
- Aktiválja a Bluetooth® eszközét és indítsa el a keresést.
- Válassza ki a „TH-E754B” eszközt a párosítási listából. A hangjelzést követően a rendszer sikeresen csatlakozik, és a kijelzőn B^T felirat jelenik meg.
Új eszköz párosítása
- Ha a soundbart egy másik Bluetooth eszközhöz szeretné csatlakoztatni, nyomja meg és tartsa megnyomva a távirányítón lévő ▶gmbot az éppen csatlakoztatott Bluetooth eszköz leválasztásához.
- Folytassa a 2-3 lépések szerint ("Első párosítás" fejezetből) és párosítsa az új Bluetooth® eszközt.
Zene hallgatása Bluetooth® eszközröl
Ha Bluetooth® eszköze támogatja az A2DP-t, indítsa el a zenét saját eszközén.
Ha Bluetooth® eszköze támogatja az AVRCP-t, használja a távirányítót lejátszás vezérléséhez.
- Hangerő beállításához nyomja meg a +/- (VOLUME) gombot.
- Lejátszás megállításához/indításához nyomja meg a ▶gombot.
- Nyomja meg a ág gombot az előző/következő zenére való ugráshoz.
Bluetooth® funkció kikapcsolásához:
- Kapcsolja be a másik módot a Soundbar-on.
- Kapcsolja ki a Bluetooth® funkciót saját eszközén.
MEGJEGYZÉS: A Soundbar és az eszköz közötti működési tartomány körülbelül 8 méter. Mielőtt Bluetooth®-eszközt csatlakoztatna a Soundbarhoz, győződjön meg arról, hogy ismeri az eszköz jellemzőit. Az összes Bluetooth® eszközzel való kompatibilitás nem garantált. Az eszköz és a Soundbar között bármilyen akadály csökkentheti a működési hatótávolságot. Tartsa távol a lejátszót más elektronikus eszközöktől, amelyek interferenciát okozhatnak. A lejátszó akkor is lekapcsol, ha az eszközt a működési tartományon kívülre helyezi.
USB MÜKÖDÉSE
Ha USB-memóriát (pl. USB flash lemez) csatlakoztat ehhez a készülékhez, élvezheti az eszközön tárolt zenét a Soundbaron keresztül.
- Nyomja meg a Soundbar-on lévő */ (SOURCE) gombot, vagy a távirányítón lévő USB gombot az USB mód kiválasztásához.
- Lejátszás megállításához/indításához nyomja meg a ▶gombot.
- Nyomja meg a /gombot az előző/következő zenére való ugráshoz.
MEGJEGYZÉS: A lejátszó csak az MP3 USB zenei fájlformátumot támogatja. A Soundbar akár 32 GB memóriával rendelkező USB-eszközöket is támogat. Előfordulhat, hogy a Soundbar nem kompatibilis az összes USB-eszközzel, ami nem jelenti a készülék problémáját.
DOLBY ATMOS®
A Dolby Atmos® nagy hallgatási élményt nyújt azáltal, hogy háromdimenziós térben ad hangot, valamint a Dolby hang minden gazdagságát, tisztaságát és erejét élvezheti. További információért látogasson el a dolby.com/technologies/dolby-atmos webhelyre.
Dolby Atmos® használata
- Dolby Atmos® csak HDMI módban érhető el. Csatlakozás részleteiért forduljon a "HDMI Csatlakozás" fejezethez.
- Dolby Atmos® használatához HDMI1, HDMI2 és HDMI ARC/eARC módban szükséges, hogy a TV-je Dolby Atmos® funkciót támogassa.
- Győződjön meg arról, hogy a „No Encoding” opció van kiválasztva a bitstream-hez a csatlakoztatott külső eszköz (pl. Blu-ray DVD-lejátszó, TV stb.) audió kimenetében.
MEGJEGYZÉS: A teljes Dolby Atmos élmény csak akkor érhető el, ha a Soundbar HDMI 2.0 kábellel csatlakozik a forráshoz. A Soundbar akkor is működik, ha más módszerrel (például digitális optikai kábellel) csatlakozik, de más módszerek nem támogatják a Dolby összes funkcióját. Ennek fényében azt javasoljuk, hogy HDMI-n keresztül csatlakozzon a teljes Dolby támogatás érdekében.
HIBAELHÁRÍTÁS
A garancia érvényességének megőrzése érdekében soha ne próbálja saját maga megjavítani a rendszert. Ha problémákat tapasztal a készülék használata közben, ellenőrizze a következő pontokat, mielőtt szervízbe vinné.
Probléma Megoldás
| Nincs áram | Győződjön meg arról, hogy a készülék hálózati kábele megfelelően van csatlakoztatva.Győződjön meg arról, hogy van áram a hálózati aljzatban.Nyomja meg a gombot a Soundbar bekapcsolásához. |
| A távirányító nem működik | Mielőtt megnyomna bármely lejátszás vezérlő gombot, először válassza ki a megfelelő forrást.Csökkentse a távolságot a távirányító és a Soundbar között.Helyezze be az elemet a jelzett polaritásnak /megfelelően.Cserélje ki az elemeket.Irányítsa a távirányítót közvetlen a Soundbar-on lévő szenzorra. |
Probléma Megoldás
| Nincs hang | Győződjön meg arról, hogy a Soundbar nincs lenémítva. Nyomja meg a (MUTE), vagy a +/- (VOLUME) gombot a normal hallgatáshoz.Nyomja meg a Soundbar, vagy a távirányító gombját a Soundbar készenléti módba való kapcsolásához. Ezután nyomja meg újra a gombot a soundbar bekapcsolásához.Húzza ki a soundbart és a subwoofert is a hálózati aljzatból, majd csatlakoztassa újra. Kapcsolja be a soundbart.Győződjön meg arról, hogy a bemeneti forrás (pl. TV, játékkonzol, DVD-lejátszó stb.) hangbeállítása PCM módra van állítva digitális (pl. HDMI, OPTIKAI, KOAXIÁLIS) csatlakozás használatakor.A subwoofer hatótávolságon kívül van, kérjük, helyezze közelebb a subwoofer a soundbarhoz. Győződjön meg arról, hogy a subwoofer 5 méteren belül van a soundbartól (minél közelebb, annál jobb).Lehetséges, hogy a subwooferrel való soundbar kapcsolata megszakadt. Párosítsa újra az egységeket a „Párosítás a subwooferrel” című fejezetben leírtak szerint.Előfordulhat, hogy a Soundbar nem tudja dekódolni az összes digitális hangformátumot a bemeneti forrásból. Ebben az esetben a Soundbar elnémul. Ez NEM hiba. |
| A TV-készüléknek megjelenítési problémája van, miközben HDR-tartalmat néz HDMI-forrásról | Egyes 4K HDR TV-knél be kell állítani a HDMI bemenetet, vagy a képbeállításokat a HDR tartalom vételéhez. A HDR-kijelző beállításának további részleteit a TV-készülék használati útmutatójában találja. |
| Nem találom ennek az egységnek a Bluetooth nevét a Bluetooth párosításhoz használt Bluetooth eszközön | Győződjön meg arról, hogy a Bluetooth® funkció be van kapcsolva.Párosítsa újra a Soundbart Bluetooth-eszközével.A Soundbar Bluetooth® funkcióval rendelkezik, amely 8 méteren belül képes jelet fogadni. Tartson 8 méteren belüli távolságot a Soundbar és a Bluetooth® eszköz között. |
| Soundbar kikapcsolódik | Ha a Soundbar külső bemeneti jelszintje túl alacsony, a Soundbar 15 perc elteltével automatikusan kikapcsol. Kérjük, növelje a külső eszköz hangerejét. |
| Nem érhető el kiemelkedő Dolby Atmos® effektus | Nem HDMI csatlakozások esetén (például USB, Bluetooth, OPTICAL, vagy AUDIO IN használata esetén) korlátozott magasságú Surround effektusok jönnek létre. Tekintse meg a Dolby Atmos® című fejezetet arról, hogyan érheti el a legjobb Dolby Atmos® hatásokat. |
SPECIFIKÁCIÓK
| Soundbar | |
| Tápellátás 100-240 V~ 50/60 Hz | |
| Teljesítményfelvétel | 50 W< 0,5 W (készenlét) |
| USB | 5 V / 500 mAMagas sebességű USB (2.0) / FAT32 / FAT1632G (max), Támogatott fájlok MP3 |
| Méretek (SzxMxMé) 1000 x 67 x 105 mm | |
| Súly 3,5 kg | |
| Audió bemenet szenzitivitás 700 mV | |
| Frekvencia válasz 120 Hz - 20 KHz | |
| Vezeték nélküli specifikációk | |
| Bluetooth verzió / profilok Bluetooth | V 5.3 (A2DP, AVRCP) |
| frekvencia tartomány Bluetooth | 2400 MHz ~ 2483,5 MHz |
| Max. átviteli teljesítmény | ≤ 5 dBm |
| 5,8G Frekvencia tartomány | 5729 MHz ~ 5819 MHz |
| 5,8G Max. átviteli teljesítmény | ≤ 6 dBm |
| Moduláció típusa GFSK, π/4 DQPSK | |
| Subwoofer | |
| Tápellátás 100-240 V~ 50/60 Hz | |
| Teljesítményfelvétel | 30 W< 0,5 W (készenlét) |
| Méretek (SzxMxMé) 240 x 420 x 240 mm | |
| Súly 5,5 kg | |
| Frekvencia válasz 40 Hz - 120 Hz | |
| Erősítő (RMS kimeneti teljesítmény) | |
| L/R hangszóró 2 x 50 W | |
| Felső hangszóró 2 x 30 W | |
| Középső hangszóró 40 W | |
| Subwoofer 160 W | |
| Távirányító | |
| Távolság/Szög 6 m / 30° | |
| Elem típus AAA (2 x 1,5 V) | |
FENNTARTJUK A JOGOT A SPECIFIKÁCIÓK VÁLTOZTATÁSÁRA.
KARBANTARTÁS / TISZTÍTÁS
- Tisztítás előtt győződjön meg arról, hogy a tápkábel teljesen ki van húzva a hálózati aljzatból.
- Soha ne használjon durva vagy erős oldószert a készülék tisztításához, mert ezek károsíthatják a készülék felületét. Száraz, puha ruha megfelelő, de ha a készülék erősen szennyezett, enyhén nedves ruhával letörölheti. Tisztítás után győződjön meg arról, hogy a készülék teljesen megszáradt.
Ha át kell helyeznie a készüléket, tárolja azt az eredeti csomagolásában. Tartsa meg a csomagolást erre a célra.
FIGYELEM: TÜZ VAGY ÁRAMÜTÉS ELKERÜLÉSE ÉRDEKÉBEN NE TEGYE KI A KÉSZÜLÉKET ESÖ VAGY NEDVESSÉG HATÁSÁNAK. HASZNÁLATON KÍVÜL VAGY JAVÍTÁS ELÖTT MINDIG HÚZZA KI A KÉSZÜLÉKET AZ ELEKTROMOS HÁLÓZATBÓL. A KÉSZÜLÉK NEM TARTALMAZ A FELHASZNÁLÓ ÁLTAL JAVÍTHATÓ ALKATRÉSZEKET. MINDIG FORDULJON SZAKSZERVIZHEZ. KÉSZÜLÉK VESZÉLYES FESZÜLTSÉG ALATT VAN.
FULLADÁSVESZÉLY. TARTSA A PE ZACSKÓT GYERMEKEKTÓL ELZÁRT HELYEN. A ZACSKÓ NEM JÁTÉKSZER. NE HASZNÁLJA EZT A ZACSKÓT BÖLCSÖKBEN, KISÁGYAKBAN, BABAKOCSIKBAN, VAGY GYEREK JÁRÓKÁKBAN.
Feleslegessé vált elektromos és elektronikus készülékek hulladékként való eltávolítása (Használható az Európai Unió és egyéb európai országok szelektív hulladékgyűjtési rendszereiben)
Ez a szimbólum a készüléken, vagy annak csomagolásán azt jelzi, hogy a terméket ne kezelje háztartási hulladékként! Kérjük, hogy az elektromos és elektronikai hulladék gyűjtésére kijelölt gyűjtőhelyen adja le! A feleslegessé vált termék helyes kezelésével segít megelőzni a környezet és az emberi egészség károsodását, mely bekövetkezhetne, ha nem követi a hulladékkezelés helyes módját. Az anyagok újrahasznosítása segít a természeti erőforrások megőrzésében. A termék újrahasznosítása érdekében, valamint további információért forduljon a hozzátartozó hivatalhoz, vagy a lakhelyén lévő hulladékokkal foglalkozó szolgáltatóhoz, illetve ahhoz az üzlethez, ahol a terméket megvásárolta!
Termékről és szerviz hálózatról szóló információ itt található www.JVCAUDIO.hu
Ezáltal az ETA a.s. kijelenti, hogy a TH-E754B típusú rádióberendezések megfelelnek a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege a következő internetes címen érhető el: www.JVCAUDIO.cz/doc
INTRODUCERE
- FONTOS BIZTONSÁGI ÓVINTÉZKEDÉSEK
- POZOR
- Biztonság
- Figyelem
- Figyelmeztetés
- Elemek használata
- CSOMAGOLÁS TARTALMA
- SOUNDBAR
- HDMI IN (1/2) Aljzatok
- AC\~ Aljzat
- VEZETÉK NÉLKÜLI SUBWOOFER
- AC\~ Aljzat
- PAIR gomb
- PAIR Indikátor
- Távirányító előkészítése
- Távirányító elemcseréje
- Óvintézkedések az elemekkel kapcsolatban
- ELHELYEZÉS ÉS FELSZERELÉS
- Elhelyzés
- Rögzítés falra (B opció használata esetén)
- ÁLTALÁNOS MÚKÖDÉS
- TÁPKÁBEL CSATLAKOZÁSA
- Subwoofer
- PÁROSÍTÁS SUBWOOFER-EL
- Automatikus párosítás
- Manuális párosítás
- KÉSZENLÉT/BEKAPCSOLVA
- Automatikus kikapcsolás
- MÓD KIVÁLASZTÁSA
- BASS/TREBLE SZINT BEÁLLÍTÁSA
- SURROUND HANG BE/KIKAPCSOLÁSA
- HANGERÓ BEÁLLÍTÁSA
- FÉNYERŐ BEÁLLÍTÁSA
- AV SYNC (AUDIÓ KÉSLELTETÉS BEÁLLÍTÁSA)
- CSATLAKOZÁSOK
- HDMI CSATLAKOZÁS
- HDMI szabvány
- OPTIKAI ALJZAT HASZNÁLATA
- COAXIAL ALJZAT HASZNÁLATA
- AUX ALJZAT HASZNÁLATA
- AUX / OPTICAL / COAXIAL / HDMI MÜKÖDÉSE
- BLUETOOTH® MÜKÖDÉSE
- Első párosítás
- Új eszköz párosítása
- Zene hallgatása Bluetooth® eszközröl
- USB MÜKÖDÉSE
- DOLBY ATMOS®
- Dolby Atmos® használata
- HIBAELHÁRÍTÁS
- KARBANTARTÁS / TISZTÍTÁS
- Feleslegessé vált elektromos és elektronikus készülékek hulladékként való eltávolítása (Használható az Európai Unió és egyéb európai országok szelektív hulladékgyűjtési rendszereiben)
- INTRODUCERE
Márka : JVC
Modell : TH-E754B
Kategória : Accessoire pour barre de son
