Terméktípus	2.1 csatornás hangprojektor vezeték nélküli mélynyomóval
Modell	TH-E631B
Hangprojektor méretei (Sz x Ma x Mé)	872 x 66 x 92 mm
Hangprojektor súlya	1.6 kg
Mélynyomó méretei (Sz x Ma x Mé)	150 x 322 x 220 mm
Mélynyomó súlya	3 kg
Tápellátás	100-240 V~, 50/60 Hz
Fogyasztás (hangprojektor)	20 W (készenléti < 0.5 W)
Fogyasztás (mélynyomó)	20 W (készenléti < 0.5 W)
Teljes kimeneti teljesítmény	220 W (2 x 60 W + 100 W mélynyomó)
Frekvenciaátvitel	40 Hz - 20 KHz
Bluetooth verzió	V 5.1 (A2DP, AVRCP)
Bluetooth hatótáv	8 méter
Bemenetek	HDMI ARC, Optikai, Koaxiális, AUX (3.5 mm), USB
USB lejátszás	MP3 fájlok, max. 32 GB, FAT16/FAT32
Távirányító hatótáv	6 méter / 30°
Fali rögzíthető	Igen (konzolok mellékelve)
Automatikus kikapcsolás	15 perc inaktivitás után
Biztonsági tanúsítványok	II. osztály, CE
Tartozékok	Távirányító, 2x AAA elem, Audiokábel (3.5 mm), 2x hálózati kábel, Fali rögzítő konzolok, Csavarok és tiplik, Használati útmutató

Gyakran ismételt kérdések - TH-E631B JVC

Hogyan párosítsam a mélynyomót a hangprojektorral?

A mélynyomó és a hangprojektor automatikusan párosul, amikor mindkettő be van dugva és be van kapcsolva. Ha a párosítás sikertelen, tartsa lenyomva a PAIR gombot a mélynyomón néhány másodpercig, majd kapcsolja be a hangprojektort. A párosításjelző abbahagyja a villogást, ha csatlakozott.

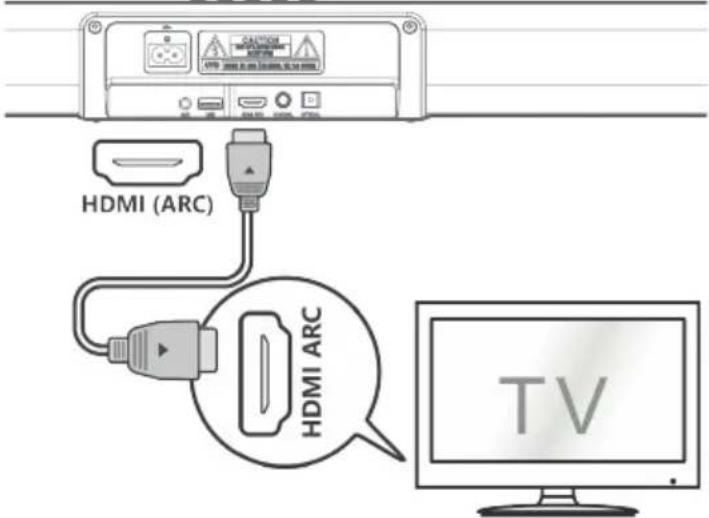

Hogyan csatlakoztassam a TV-met HDMI ARC segítségével?

Csatlakoztasson egy HDMI-kábelt (nem tartozék) a hangprojektor HDMI ARC aljzatából a TV HDMI ARC portjához. Győződjön meg róla, hogy a TV támogatja a HDMI-CEC és ARC funkciókat, és engedélyezze őket a TV beállításaiban. Ezután nyomja meg a távirányító HDMI ARC gombját a mód kiválasztásához.

Miért nincs hang a hangprojektorból?

Ellenőrizze, hogy a hangprojektor nincs némítva (nyomja meg a NÉMÍTÁS vagy HANGERŐ +/- gombot). Győződjön meg róla, hogy a megfelelő bemeneti forrás van kiválasztva. Ha HDMI/Optikai/koaxiális kapcsolatot használ, állítsa a TV audio kimenetét PCM-re. Ellenőrizze a csatlakoztatott eszköz hangerősségét is.

Hogyan csatlakoztassam a telefonomat Bluetooth-on keresztül?

Nyomja meg többször a FORRÁS gombot, amíg a Bluetooth mód ki nem választásra kerül (kék LED villog). Aktiválja a Bluetooth-t a telefonján, és válassza a 'TH-E631B' lehetőséget a listából. Ha kéri, adja meg a '0000' kódot. Miután csatlakozott, a LED folyamatosan kék lesz.

Lejátszhatok zenét USB-meghajtóról?

Igen, helyezzen be egy USB-meghajtót (max. 32 GB, FAT16/FAT32) MP3 fájlokkal az USB-portba. Nyomja meg a FORRÁS gombot az USB mód kiválasztásához. Használja a távirányítót a lejátszás/szünet és a számok közötti váltáshoz.

Mit tegyek, ha a távirányító nem működik?

Csökkentse a távolságot és távolítsa el az akadályokat. Irányítsa közvetlenül a hangprojektor érzékelőjére. Ellenőrizze az elemek polaritását, és szükség esetén cserélje ki. Cserélje ki két új AAA elemre.

Hogyan állítsam vissza a hangprojektort az alapértelmezett beállításokra?

Lejátszás közben nyomja meg a távirányító ALAPÉRTELMEZETT gombját. Ez visszaállítja a hanghatást a következő értékekre: BASS=0, EQ=Mozi, TREBLE=0.

Felszerelhetem a hangprojektort a falra?

Igen, használja a mellékelt fali rögzítő konzolokat. Fúrjon lyukakat 793 mm távolságra, helyezze be a tipliket, és rögzítse a konzolokat. Lazítsa meg a csavarokat a hangprojektor hátulján, majd akassza fel a konzolokra. Győződjön meg róla, hogy a fal elbírja a súlyt (1,6 kg).

Mennyi a fogyasztás készenléti módban?

Mind a hangprojektor, mind a mélynyomó kevesebb mint 0,5 W-ot fogyaszt készenléti módban. A hangprojektor automatikusan készenléti módba lép 15 perc inaktivitás után.

Hogyan tisztítsam a hangprojektort?

Tisztítás előtt húzza ki a hangprojektort. Használjon puha, száraz ruhát. Ne használjon vegyi oldószereket vagy folyadékokat. Kerülje a nedvesség bejutását a nyílásokba.

HASZNÁLATI ÚTMUTATÓ TH-E631B JVC

- Köszönjük, hogy a mi készülékünket választotta!

- Kérjük olvassa el a használati utasítást figyelmesen, a készülék megfelelő használata érdekében! Elolvasás után tárolja a kézikönyvet biztonságos helyen a későbbi használathoz!

FONTOS BIZTONSÁGI ÓVINTÉZKEDÉSEK

FIGYELEM

ÁRAMÜTÉS VESZÉLYE, NE NYISSA KI!

VIGYÁZAT: AZ ÁRAMÚTÉS VESZÉLYÉNEK CSÖKKENTÉSE ÉRDEKÉBEN NE TÁVOLÍTSA EL A BURKOLATOT (VAGY A HÁTLAPOT)! NEM TARTALMAZ FELHASZNÁLÓ ÁLTAL JAVÍTHATÓ ALKATRÉSZT! A SZERVIZELÉST MINŐSÍTETT SZEMÉLYRE BÍZZA!

Az egyenlő oldalú háromszögben elhelyezkedő nyílhegy szimbólummal ellátott villám figyelmezteti a felhasználót a termék burkolatán belüli szigeteletlen „veszélyes feszültség” jelenlétére, amely elegendő erejű ahhoz, hogy áramütés veszélyt jelentsen az emberek számára.

Az egyenlő oldalú háromszögben lévő felkiáltójel célja, hogy figyelmeztesse a felhasználót a készülékhez mellékelt kézikönyvben található fontos kezelési és karbantartási (szervizelési) utasításokra.

Biztonság

- Olvassa el az utasításokat – A termék használata előtt el kell olvasni az összes biztonsági és használati utasítást!

- Tartsa meg a kézikönyvet – A biztonsági és kezelési útmutatót meg kell őrizni későbbi használat céljából!

- Tartsa be a figyelmeztetéseket – A készüléken és a használati utasításban szereplő összes figyelmeztetést be kell tartani!

- Tartsa be az utasításokat – Minden kezelési és használati utasítást be kell tartani!

- Ne használja a készüléket víz közelében – A készüléket nem szabad víz, vagy nedvesség közelében használni – például nedves pincében, úszómedence és hasonlók közelében!

• Csak száraz ruhával tisztítsa!

- Ne takarja le a szellőzőnyílásokat! Telepítse a gyártó utasításai szerint!

- Ne telepítse hőforrások, például radiátorok, fűtőtestek, kályhák, vagy egyéb hőt termelő berendezések (beleértve az erősítőket) közelébe!

- Ne akadályozza meg a polarizált, vagy földelt dugó biztonsági célját! A polarizált dugónak két pengéje van, amelyek közül az egyik szélesebb, mint a másik. A földelő dugónak két pengéje és egy harmadik földelő ága van. A széles penge, vagy a harmadik kar az Ön biztonságát szolgálja. Ha a mellékelt dugó nem illik az aljzatba, forduljon villanyszerelőhöz az elavult aljzat cseréje céljából!

- Óvja a tápkábelt attól, hogy rálépjenek, vagy becsípjék, különösen a csatlakozóknál, a csatlakozóaljzatoknál és azon a helyen, ahol kijön a készülékből!

- Csak a gyártó által meghatározott kiegészítőket/tartozékokat használja!

Csak a gyártó által meghatározott, vagy a készülékkel együtt értékesített tartót, állványt, konzolt, vagy asztalt használja! Ha kocsit, vagy állványt használ, legyen körültekintő a kocsi/készülék kombináció mozgatásakor, hogy elkerülje a felborulásból eredő sérüléseket!

- Húzza ki a készüléket villámlás közben, vagy ha hosszabb ideig nem használja azt!

• Minden szervizelést bízzon szakképzett szakemberre! Szervizelésre van szükség, ha a készülék bármilyen módon megsérült, például megsérült a tápkábele, vagy a csatlakozódugó, folyadék ömlött bele, vagy tárgyak estek a készülékbe, a készülék esőnek, vagy nedvességnek volt kitéve, nem működik megfelelően, vagy leejtették.
• Ez a berendezés II. osztályú vagy kettős szigetelésű elektromos készülék. Úgy tervezték, hogy ne legyen szükség elektromos földeléshez való biztonsági csatlakozásra.
• A készüléket ne tegye ki csepegő, vagy fröccsenő víz hatásának! Ne helyezzen a készülékre folyadékkal töltött tárgyat, például vázát!
• A megfelelő szellőzés érdekében a készülék körüli minimális távolság 5 cm.
• A szellőzést nem szabad akadályozni a szellőzőnyílások letakarásával, például újságokkal, terítőkkel, függönyökkel stb.!
• Ne helyezzen nyílt lángot, például égő gyertyát a készülékre!
• Az akkumulátorokat az állami és helyi irányelvek szerint kell újrahasznosítani, vagy ártalmatlanítani!
• Használja a készüléket mérsékelt éghajlaton!

Figyelem

• Az itt leírtaktól eltérő kezelőszervek, beállítások, vagy eljárások végrehajtása veszélyes sugárzást, vagy más nem biztonságos működést eredményezhet.
• A tüz, vagy áramütés kockázatának csökkentése érdekében ne tegye ki a készüléket esőnek, vagy nedvességnek! A készülékre ne csepegjen, illetve ne fröccsenjen semmilyen folyadék és nem szabad a készülékre folyadékkal teli tárgyakat, például vázákat helyezni!
• Ha használja a hálózati konnektort a készülék kikapcsolásához, legyen az könnyen elérhető!
• Az akkumulátor helytelen cseréje robbanásveszélyes. Csak azonos, vagy azzal egyenértékű típusra cserélje ki!

Figyelmeztetés

• Az akkumulátort (elemeket, vagy akkumulátorcsomagot) ne tegye ki túlzott hőhatásnak, például napsütésnek, tűznek, stb...!
• A rendszer működtetése előtt ellenőrizze, hogy a rendszer feszültsége megegyezik-e a helyi tápegység feszültségével!
• Ne helyezze a készüléket erős mágneses mezők közelébe!
• Ne helyezze a készüléket az erősítőre, vagy a vevőegységre!
• Ha bármilyen szilárd tárgy, vagy folyadék kerül a rendszerbe, húzza ki a rendszert a konnektorból, és a további üzemeltetés előtt ellenőriztesse szakemberrel!
• Ne próbálja meg tisztítani az egységet vegyi oldószerekkel, mert ez károsíthatja a felületet! Használjon tiszta, száraz, vagy enyhén nedves ruhát!
• Amikor kihúzza a tápkábelt a fali aljzatból, mindig közvetlenül a csatlakozót fogja meg, soha ne a kábelen keresztül húzza ki!
• Az egységen a megfelelőségért felelős fél által kifejezetten jóvá nem hagyott változtatások, vagy módosítások érvénytelenítik a felhasználót a berendezés üzemeltetésére!
• A minősítési címke a berendezés aljára, vagy hátuljára van ragasztva.

Elemek használata

• Az elemszivárgás elkerülése érdekében, amely testi sérülést, anyagi kárt, vagy a készülék károsodását okozhatja:
• Helyezze be az összes elemet megfelelően és a készüléken feltüntetett módon!
• Ne használjon együtt régi és új elemeket!
• Ne keverje az alkáli, szabványos (szén-cink), vagy újratölthető (Ni-Cd, Ni-MH stb.) elemeket!
• Vegye ki az elemeket, ha a készüléket hosszabb ideig nem használja!

CSOMAGOLÁS TARTALMA

Soundbar Távirányító

2 × AAA elem

Vezeték nélküli Subwoofer

3,5 mm to 3,5 mm Audió kábel

2 x fali tartókonzol
4 x csavar / 4 x tipli
(A fali tartókonzolok felszereléséhez)

Használati utasítás

MEGJEGYZÉS: A felhasználói kézikönyvben látható képek, illusztrációk és rajzok csak tájékoztató jellegűek, a tényleges termék megjelenése eltérő lehet! A tápkábel és a csatlakozó típusa régiónként eltérő.

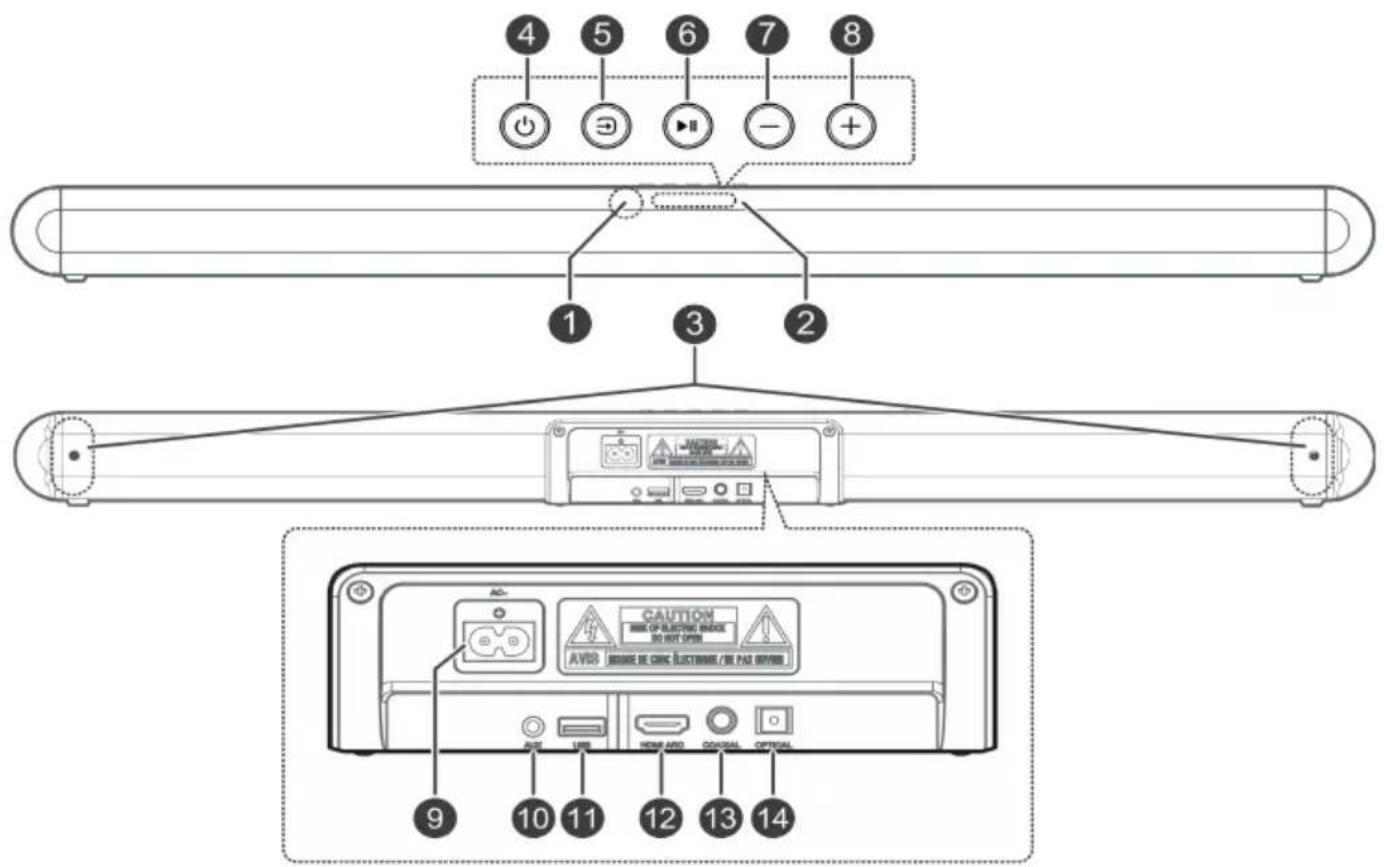

SOUNDBAR

1. Távirányító szenzora

Távirányítóból származó jel vevő szenzor.

1. LED indikátorok

2. Piros > Standby mód
   • Zöld > AUX mód • Zöld villogás > USB mód

3. Kék > BLUETOOTH mód
4. Fehér > HDMI ARC mód
5. Narancssárga > OPTICAL mód

6. Narancssárga villogás > COAXIAL mód

7. Falikonzol csavarjai

8. (ON/OFF) gomb

Soundbar ON és Készenléti mód közötti kapcsolás.

1. (SOURCE) gomb

Funkció kiválasztása.

1. gdb

Lejátszás/szünet/újraindítás.

1. • (VOLUME) gomb

Hangerő csökkentése.

1. • (VOLUME) gomb

Hangerő növelése.

1. AC\~ Aljzat

Tápkábel csatlakozása.

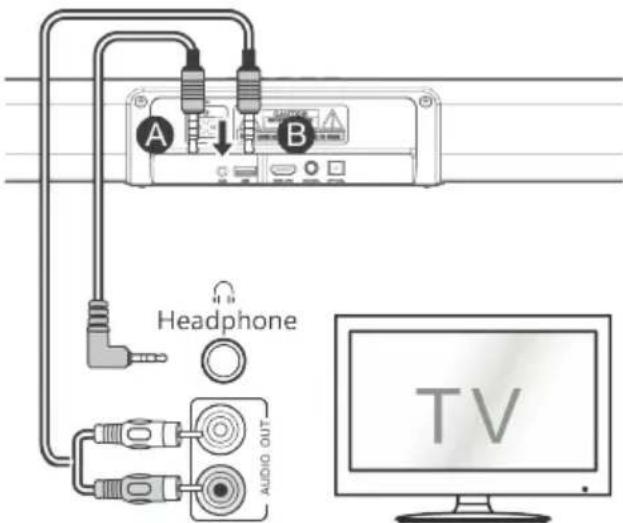

1. AUX Aljzat

Külső audió berendezés csatlakozása.

1. USB Aljzat

USB eszköz csatlakozása zene lejátszásához.

12. HDMI ARC Aljzat

Csatlakozás TV-hez HDMI kábelen keresztül.

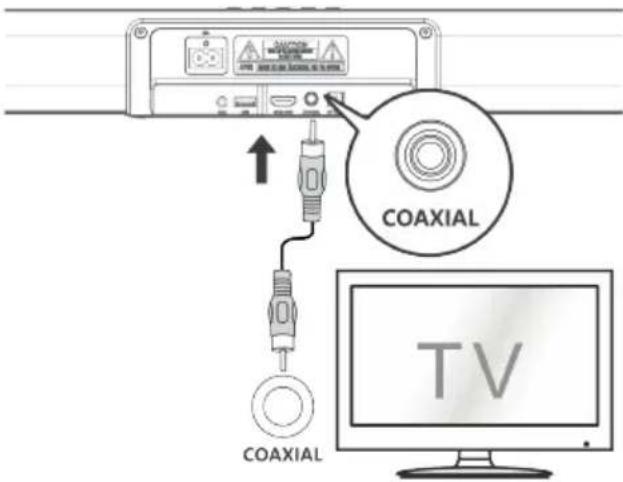

13. COAXIAL Aljzat

COAXIAL OUT aljzat csatlakozása külső berendezéshez.

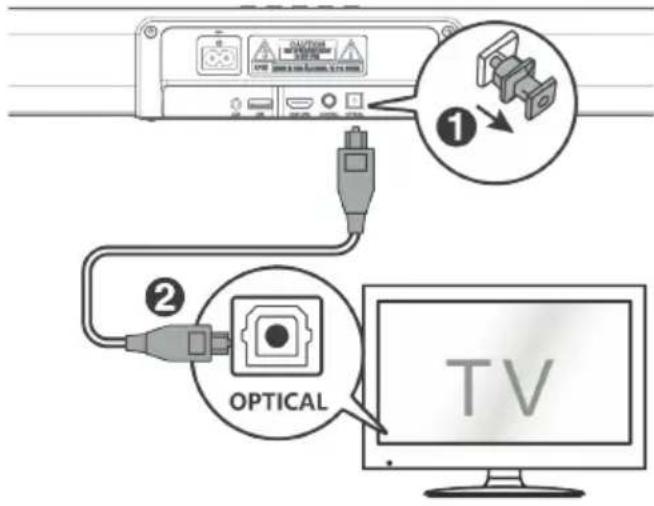

14. OPTICAL Aljzat

OPTICAL OUT aljzat csatlakozása külső berendezéshez.

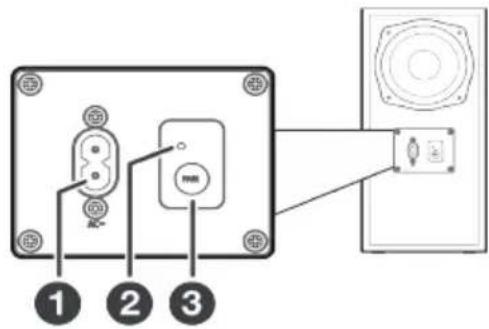

VEZETÉK NÉLKÜLI SUBWOOFER

1. AC\~ Aljzat

Tápellátás csatlakozása.

2. PAIR Indikátor

Sikeres párosítás esetén a jelzőfény abbahagyja a villogást.

3. PAIRgomb

Soundbar és subwoofer közötti párosítás aktiválása.

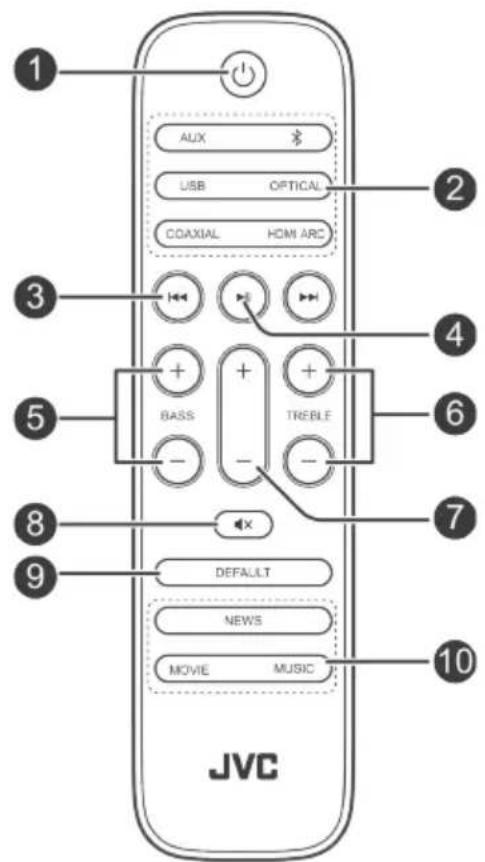

TÁVIRÁNYÍTÓ

1. gomb

Soundbar ON és Készenléti mód közötti kapcsolás.

2. SOURCE gombok

Nyomja meg a forrás kiválasztásához!

Bluetooth módban nyomja meg és tartsa megnyomva a párosítási funkció aktiválásához, vagy párosított Bluetooth eszköz szétválasztásához!

3. ◀gombok

Előző/következő szám kiválasztása Bluetooth/USB módban.

4. gdm

Lejátszás elindítása/szüneteltetése Bluetooth/USB módban.

5. BASS +/- gombok

Basszus szint beállítása.

6. TREBLE +/- gombok

Magas hangok beállítása.

7. +/- (VOLUME) gombok

Hangerő növelése/csökkentése.

8. (MUTE) gomb

Hang ki/bekapcsolása.

9. DEFAULT gomb

Alapértelmezett effektus visszaállítása.

10. EQgombok

Hangszínszabályozó (EQ) effektus kiválasztása.

Távirányító előkészítése

• A mellékelt távirányító lehetővé teszi a Soundbar távolról történő működtetését.
• Még akkor is, ha a távirányítót 6 m (19,7 láb) hatótávolságon belül működtetik, azonban előfordulhat, hogy a távirányító nem működik, ha pl. bármilyen akadály van a Soundbar és a távirányító között.
• Ha a távirányítót egyéb infravörös sugarakat kibocsátó termékek közelében használja, vagy ha infravörös sugarakat használó más távirányítót használ a Soundbar közelében, előfordulhat, hogy hibásan fog működni.

Távirányító elemcseréje

• Nyomja meg és csúsztassa el a hátsó fedelet a távirányító elemtartójának kinyitásához!
• Helyezze be kettő darab AAA típusú elemet (csomagolásban)! Győződjön meg arról, hogy az elemek és az elemek végei megegyeznek az elemtartó rekeszében jelzett végekkel!
  • Csukja be az elemtartót!

Óvintézkedések az elemekkel kapcsolatban

• Ügyeljen arra, hogy az elemeket helyes pozitív és negatív polaritással helyezze be!
• Használjon azonos típusú elemeket! Soha ne használjon együtt különböző típusú elemeket!
• Újratölthető és nem újratölthető elemek is használhatók. Olvassa el a címkéken található óvintézkedéseket!
• Ügyeljen a körmeire, amikor eltávolítja az elemtartó fedelét és az elemet!
• Ne ejtse le a távirányítót!
• Ügyeljen arra, hogy semmi ne érje a távirányítót!
• Ne öntsön vizet, vagy folyadékot a távirányítóra!
• Ne helyezze a távirányítót nedves tárgyra!
• Ne tegye a távirányítót közvetlen napfényre, vagy túlzott hőforrás közelébe!
• Vegye ki az elemet a távirányítóból, ha hosszabb ideig nem használja, mert korrózió vagy elemszivárgás léphet fel, ami testi sérülést és/vagy anyagi károkat és/vagy tüzet okozhat!
• Ne használjon a megadottaktól eltérő elemeket!
• Ne keverje az új elemeket a régiekkel!
• Soha ne töltse újra az elemet, hacsak nincs megerősítve, hogy újratölthető típusú!

ELHELYEZÉS ÉS FELSZERELÉS

Elhelyzés

A opció

Ha a TV-készüléket asztalra helyezi, a Soundbar-t közvetlenül a TV-állvány elé helyezheti az asztalra, a TV-képernyő közepére.

B opció

Ha tévéje falra van rögzítve, a Soundbar-t közvetlenül a TV képernyője alá szerelheti a falra.

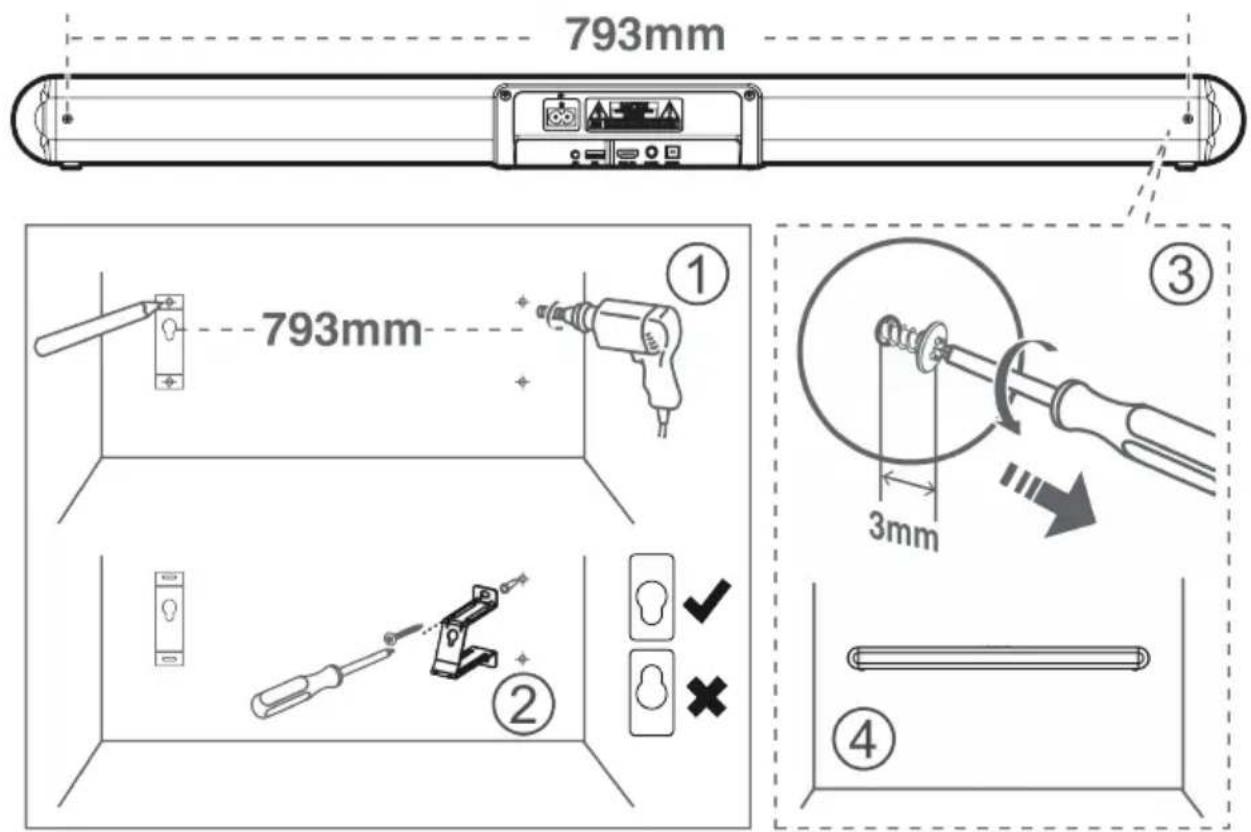

Rögzítés falra (B opció használata esetén)

• A telepítést csak szakképzett személyzet végezheti el. A helytelen összeszerelés súlyos személyi sérüléseket és anyagi károkat okozhat (,ha saját maga kívánja beszerelni ezt a terméket, ellenőrizze, hogy nincsenek-e a falba vezetve olyan telepítések, mint például elektromos vezetékek és vízvezetékek). A telepítő felelőssége annak ellenőrzése, hogy a fal biztonságosan elbírja-e a Soundbar és a fali konzolok teljes terhelését.
• A telepítéshez további szerszámok szükségesek (nem tartozék).
• Ne húzza túl a csavarokat!
• Örizze meg ezt a használati útmutatót a későbbi használatra!
• Fúrás és szerelés előtt elektronikus szegkeresővel ellenőrizze a fal típusát!

FIGYELEM

• A sérülések elkerülése érdekében ezt a készüléket biztonságosan kell rögzíteni a padlóhoz/falhoz a telepítési utasításoknak megfelelően!

• Javasolt fali szerelési magasság: ≤ 1,5 méter.

• Fúrjon 4 párhuzamos lyukat (egyenként ∅ 5,5-6 mm a fal típusától függően) a falba! A furatok közötti távolság 793 mm legyen.

• Ha szükséges, rögzítsen szilárdan 1 tiplit a falon lévő minden furatba! Rögzítse a fali tartókonzolokat a falra csavarokkal és csavarhúzóval (nem tartozék)! Győződjön meg arról, hogy biztonságosan vannak felszerelve!
• Lazítsa meg a csavarokat a Soundbar hátulján. Hagyjon körülbelül 3 mm-t a csavarfej és a Soundbar felülete között.
• Emelje fel a Soundbart a fali konzolokra, és csúsztassa a helyére!

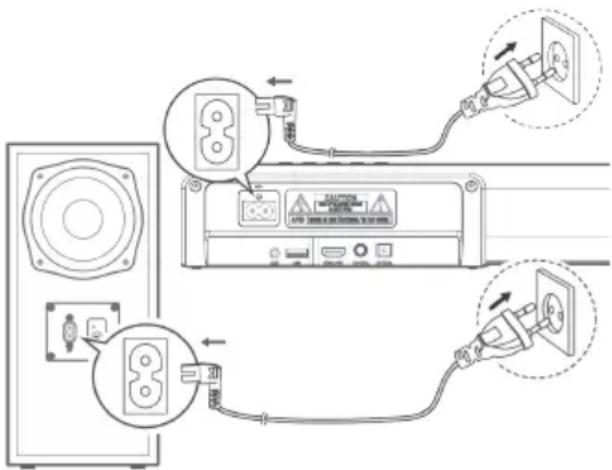

TÁPKÁBEL CSATLAKOZÁSA

A termék károsodásának veszélye! Győződjön meg arról, hogy a tápfeszültség megegyezik a Soundbar hátoldalán, vagy alján feltüntetett feszültséggel!

Az AC tápkábel csatlakoztatása előtt győződjön meg arról, hogy az összes többi csatlakoztatást elvégezte!

Csatlakoztassa a hálózati kábelt a Soundbar AC\~ aljzatához, majd egy hálózati konnektorhoz.

Subwoofer

Csatlakoztassa a hálózati kábelt a Subwoofer AC\~ aljzatához, majd egy hálózati konnektorhoz.

Megjegyzés: Ha nincs áram, győződjön meg arról, hogy a tápkábel és a csatlakozó teljesen be van dugva, és a tápellátás be van kapcsolva!

PÁROSÍTÁS SUBWOOFER-EL

Automatikus párosítás

A Subwoofer és a Soundbar automatikusan párosul, ha mindkét egységet bedugják a hálózati aljzatba, és bekapcsolják. A két egység csatlakoztatásához nincs szükség kábelre.

Az aktuális állapotot a Subwoofer-en lévő indikátor jelzi:

• Gyors villogás > Subwoofer párosítási módban van
• Világít > Csatlakoztatva / Párosítás sikeres
• Lassú villogás > Csatlakozás / Párosítás sikertelen

MEGJEGYZÉS: Ne nyomja meg a PAIR gombot a Subwoofer hátulján, kivéve a manuális párosítás érdekében! Ha az automatikus párosítás sikertelen, párosítsa manuálisan a Subwoofer a Soundbarral!

Manuális párosítás

1. Győződjön meg arról, hogy az összes kábel megfelelően van csatlakoztatva, és a Soundbar készenléti módban van!
2. Nyomja meg és tartsa lenyomva a PAIR gombot a Subwoofer hátulján néhány másodpercig! A Subwoofer párosítási módba lép, és a párosítás jelzőfénye gyorsan villog.
3. Nyomja meg a ⏻ gombot a Soundbaron, vagy a távirányítón a Soundbar bekapcsolásához.
4. Sikeres vezeték nélküli csatlakozás esetén, a párosítás jelzőfénye világít.
5. Ha a párosítási jelző villog, a vezeték nélküli kapcsolat meghiúsult. Húzza ki a mélysugárzó kábelét, majd 4 perc múlva csatlakoztassa újra a fő kábelt. Ismételje meg az 1-4. lépést.

MEGJEGYZÉS:

Ha a vezeték nélküli kapcsolat ismét meghiúsul, ellenőrizze, hogy nincs-e akadály, vagy erős interferencia (például egy elektronikus eszköz által okozott interferencia) a készülék helye körül. Távolítsa el ezeket az akadályokat, vagy az erős interferenciákat, és ismételje meg a fenti eljárást! A subwoofernek 6 méteren (19,7 lábon) belül kell lennie a soundbar-tól nyílt területen. Ha a Soundbar nincs csatlakoztatva a subwooferhez, és bekapcsolt módban van, a POWER jelző villogni fog. Kövesse a fenti 1–4. lépést a subwoofer és a Soundbar párosításához!

KÉSZENLÉT/BEKAPCSOLVA

Amikor először csatlakoztatja a Soundbart a hálózati konnektorhoz, a Soundbar készenléti üzemmódban lesz.

• Nyomja meg a gombot a Soundbaron, vagy a távirányítón a Soundbar bekapcsolásához!
• Nyomja meg gombot újra KÉSZENLÉTI mód bekapcsolásához.
• Húzza ki a hálózati csatlakozót a konnektorból, ha teljesen ki szeretné kapcsolni a Soundbar.

Automatikus kikapcsolás

A Soundbar körülbelül 15 perc elteltével automatikusan készenléti módba kapcsol, ha a TV-t, vagy a külső egységet leválasztják, kikapcsolják, vagy a hangerő túl közel van a némításhoz.

• A Soundbar teljes kikapcsolásához húzza ki a hálózati csatlakozót a konnektorból.
• Ha nincs használatban, kapcsolja ki teljesen a Soundbart, hogy energiát takarítson meg.

MÓD KIVÁLASZTÁSA

Nyomja meg aSoundbar-on lévő ➞ (SOURCE) gombot, vagy a távirányítón lévő AUX, USB, OPTICAL, COAXIAL, HDMI ARC, ✝ (Bluetooth) gombot a kívánt mód kiválasztásához.

Zöld	>AUX mód
Zöld villogás	>USB mód
Kék	>BLUETOOTH mód
Fehér	>HDMI ARC mód
Narancssárga	>OPTICAL mód
Narancssárga villogás	>COAXIAL mód

HANGERÓ BEÁLLÍTÁSA

Nyomja meg a távirányítón, vagy a Soundbar-on lévő +/- (VOLUME) gombot a hangerő beállításához. Ha szeretné a hangot teljesen kikapcsolni, nyomja meg a a távirányítón lévő ✉ (MUTE) gombot. Nyomja meg ⚫ MUTE) gombot újra, vagy használja a távirányítón, vagy a Soundbar-on lévő +/- (VOLUME) gombokat hang visszaállításához.

Megjegyzés: A hangerő beállítása közben az LED indikátor gyorsan villog. Amikor a hangerő elérte a maximális/minimális értéket, a LED indikátor lassan 3-szor felvillan.

BASS/TREBLE SZINT BEÁLLÍTÁSA

Nyomja meg a távirányítón lévő BASS +/- gombot a beállításhoz.

Nyomja meg a távirányítón lévő TREBLE +/- gombot a beállításhoz.

Megjegyzés: A BASS/TREBLE beállítása közben a LED indikátor gyorsan villog. Amikor a BASS/TREBLE elérte a maximális/minimális értéket, a LED indikátor lassan 3-szor felvillan.

Nyomja meg a távirányítón lévő MOVIE / MUSIC / NEWS gombot a kívánt effektus kiválasztásához.

ALAPÉRTELMEZETT HANG EFFEKTUS VISSZAÁLLÍTÁSA

Lejátszás közben nyomja meg a távirányítón lévő DEFAULT gombot az alapértelmezett hang effektus visszaállításához ( BASS > 0; EQ > Film; TREBLE > 0).

CSATLAKOZÁSOK

HDMI CSATLAKOZÁS

Az ARC (Audio Return Channel) funkció lehetővé teszi, hogy egyetlen

HDMI-csatlakozáson keresztül hangot küldjön az ARC-kompatibilis TV-röl a soundbarra.

Az ARC funkció élvezetéhez győződjön meg arról, hogy TV-je HDMI-CEC és ARC kompatibilis, és ennek megfelelően állítsa be. Ha helyesen van beállítva, a TV távirányítójával beállíthatja a soundbar hangerejét (VOLUME +/- és MUTE).

Csatlakoztassa a HDMI-kábelt (mellékelve) az egység HDMI ARC aljzatához és az ARC-kompatibilis TV-készülék HDMI (ARC) aljzatához. Ezután nyomja meg a távirányítót az HDMI ARC kiválasztásához.

MEGJEGYZÉS:

A TV-nek támogatnia kell a HDMI-CEC és az ARC funkciót. A HDMI-CEC-et és az ARC-t be kell kapcsolni. A HDMI-CEC és az ARC beállítási módja a TV-től függően eltérő lehet. Az ARC funkcióval kapcsolatos részletekért lásd a használati útmutatót! Az ARC csak olyan eszközökkel működik, amelyek támogatják HDMI ARC funkciót, valamint HDMI 1.4-es (vagy magasabb) kábellel kompatibilisek.

OPTIKAI ALJZAT HASZNÁLATA

Távolítsa el az OPTICAL aljzat védősapkáját, majd csatlakoztasson egy OPTICAL kábelt (nem tartozék) a TV OPTICAL OUT aljzatához és a Soundbar OPTICAL aljzatához.

COAXIAL ALJZAT HASZNÁLATA

A COAXIAL kábel (nem tartozék) segítségével a TV COAXIAL OUT aljzatát és a Soundbar COAXIAL aljzatát is csatlakoztathatja.

AUX ALJZAT HASZNÁLATA

Használjon 3,5 mm-es audió kábelt (mellékelve) a TV, vagy külső audió eszköz fejhallgató csatlakoztatásához a Soundbar AUX aljzatához. RCA–3,5 mm-es audiokábellel (nem tartozék) csatlakoztassa a TV audió kimeneti aljzatait a Soundbar AUX aljzatához.

AUX / OPTICAL / COAXIAL / HDMI ARC MÜKÖDÉSE

1. Győződjön meg arról, hogy a Soundbar csatlakoztatva van a TV-hez vagy audió eszközhöz.
2. Nyomja meg ismételten a Soundbar-on lévő (SOURCE) gombot, vagy a távirányítón lévő AUX, OPTICAL, COAXIAL, HDMI ARC gombot a kívánt mód kiválasztásához.
3. +/- (VOLUME) gombbal állítsa be a hangerőt kívánt szintre.

MEGJEGYZÉS:

Előfordulhat, hogy a Soundbar nem tudja dekódolni az összes digitális hangformátumot a bemeneti forrásból. Ebben az esetben a Soundbar elnémul. Ez NEM hiba. Győződjön meg arról, hogy a bemeneti forrás (pl. TV, játékkonzol, DVD-lejátszó stb.) hangbeállítása PCM-re van állítva (a hangbeállítások részleteit lásd a bemeneti forráseszköz felhasználói kézikönyvében) a HDMI / OPTICAL / COAXIAL bemenet segítségével.

BLUETOOTH® MÜKÖDÉSE

Soundbar és Bluetooth® eszköz párosítása zene hallgatáshoz.

Első párosítás

1. Nyomja meg ismételten a Soundbar-on lévő (SOURCE) gombot, vagy a távirányítón lévő gombot a Bluetooth ^ mód kiválasztásához. Kék indikátor lassan villog.
2. Aktiválja a Bluetooth® eszközét és indítsa el a keresést. "TH-E631B" nevű eszköz jelenik meg a Bluetooth® eszközök listáján.
3. Válassza ki "TH-E631B", adja meg "0000" jelszót, ha szükséges. "Paired" hangjelzés hangzik el a Soundbar-ból és a Kék indikátor villogni fog.

Új eszköz párosítása

1. Bluetooth® módban nyomja meg és tartsa megnyomva ▶, vagy gombot az összes párosítás törléséhez! Soundbar belép a párosítási módba. "Pairing" hangjelzés hangzik el a Soundbar-ból és a Kék indikátor villogni fog gyorsan.
2. Folytassa a 2-3 lépések szerint ("Első párosítás" fejezetböl) és párosítsa az új Bluetooth® eszközt

Zene hallgatása Bluetooth® eszközröl

Ha Bluetooth® eszköze támogatja az A2DP-t, indítsa el a zenét saját eszközén.

Ha Bluetooth® eszköze támogatja az AVRCP-t, használja a távirányítót lejátszás vezérléséhez.

• Hangerő beállításához nyomja meg a +/- (VOLUME) gombot.
• Lejátszás megállításához/indításához nyomja meg a gombot.
• Nyomja meg a 🕋gombot az előző/következő zenére való ugráshoz.

Bluetooth® funkció kikapcsolásához:

• Kapcsolja be a másik módot a Soundbar-on.
• Kapcsolja ki a Bluetooth® funkciót saját eszközén.

MEGJEGYZÉS:

A Soundbar és az eszköz közötti működési tartomány körülbelül 8 méter. Mielőtt Bluetooth®-eszközt csatlakoztatna a Soundbarhoz, győződjön meg arról, hogy ismeri az eszköz jellemzőit! Az összes Bluetooth® eszközzel való kompatibilitás nem garantált.

Az eszköz és a Soundbar között bármilyen akadály csökkentheti a működési hatótávolságot. Tartsa távol a lejátszót más elektronikus eszközöktől, amelyek interferenciát okozhatnak! A lejátszó akkor is lekapcsol, ha az eszközt a működési tartományon kívülre helyezi.

USB MÜKÖDÉSE

Ha USB-memóriát (pl. USB flash lemez) csatlakoztat ehhez a készülékhez, élvezheti az eszközön tárolt zenét a Soundbaron keresztül.

1. Nyomja meg a Soundbar-on lévő (SOURCE) gombot, vagy a távirányítón lévő USB gombot az USB mód kiválasztásához.
2. Lejátszás megállításához/indításához nyomja meg a ▶gombot.
3. Nyomja meg a ◀◀ / ▶gombot az előző/következő zenére való ugráshoz.

MEGJEGYZÉS:

A lejátszó csak az MP3 USB zenei fájlformátumot támogatja.

A Soundbar akár 32 GB memóriával rendelkező USB-eszközöket is támogat.

Előfordulhat, hogy a Soundbar nem kompatibilis az összes USB-eszközzel, ami nem jelenti a készülék problémáját!

LICENSZEK

Bluetooth®

A Bluetooth® szó védjegy és logók a Bluetooth SIG, Inc. tulajdonában lévő bejegyzett védjegyek, és a Zhong Shan City Richsound Electronic Industrial Ltd. általi felhasználás licenc alapján történik. Az egyéb védjegyek és kereskedelmi nevek a megfelelő tulajdonosok tulajdona.

HDMI®

Az elfogadott védjegyek A HDMI, a HDMI High-Definition Multimedia Interface és a HDMI embléma a HDMI Licensing Administrator, Inc. Védjegyei, vagy bejegyzett védjegyei az Egyesült Államokban és más országokban.

HIBAELHÁRÍTÁS

A garancia érvényességének megőrzése érdekében soha ne próbálja saját maga megjavítani a rendszert! Ha problémákat tapasztal a készülék használata közben, ellenőrizze a következő pontokat, mielőtt szervízbe vinné!

Probléma Megoldás
Nincs áram	Győződjön meg arról, hogy a készülék hálózati kábelemegfelelően van csatlakoztatva!Győződjön meg arról, hogy van áram a hálózati aljzatban!Nyomja meg agombot a Soundbar bekapcsolásához!
A távirányító nemműködik	Mielőtt megnyomna bármely lejátszás vezérlő gombot, előszörválassza ki a megfelelő forrást!Csökkentse a távolságot a távirányító és a Soundbar között!Helyezze be az elemet a jelzett polaritásnak / megfelelően!Cserélje ki az elemeket!Irányítsa a távirányítót közvetlen a Soundbar-on lévő szenzorra!
Nincs hang	Győződjön meg arról, hogy a Soundbar nincs lenémítva!Nyomja meg a MUTE, vagy a +/- (VOLUME) gombot a normálhallgatáshoz!Nyomja meg a Soundbar, vagy a távirányítógombját aSoundbar készenléti módba való kapcsolásához! Ezutánnyomja meg újra a gombot a soundbar bekapcsolásához!Győződjön meg arról, hogy a bemeneti forrás (pl. TV,játékkonzol, DVD-lejátszó stb.) hangbeállítása PCM módra vanállítva digitális (pl. HDMI, OPTIKAI, KOAXIÁLIS) csatlakozáshasználatakor!Előfordulhat, hogy a Soundbar nem tudja dekódolni az összesdigitális hangformátumot a bemeneti forrásból. Ebben azesetben a Soundbar elnémul. Ez NEM hiba.Ha Bluetooth-ot használ, győződjön meg arról, hogyaforráseszköz hangereje fel van kapcsolva, és az eszköz nincslenémítva!
Nem találom ennek azegységnek a Bluetoothnevét a Bluetoothpárosításhoz használtBluetooth eszközön	Győződjön meg arról, hogy a Bluetooth® funkció be vankapcsolva!Párosítsa újra a Soundbart Bluetooth-eszközével!A Soundbar Bluetooth® funkcióval rendelkezik, amely 8 méterenbelül képes jelet fogadni. Tartson 8 méteren belüli távolságot aSoundbar és a Bluetooth® eszköz között!
Soundbar kikapcsolódik	Ha a Soundbar külső bemeneti jelszintje túl alacsony, aSoundbar 15 perc elteltével automatikusan kikapcsol. Kérjük,növelje a külső eszköz hangerejét!

SPECIFIKÁCIÓK

Soundbar

Tápellátás 100-240 V~ 50/60 Hz
Teljesítményfelvétel	20 W< 0,5 W (készenlét)
USB	5 V / 500 mAMagas sebességű USB (2.0) / FAT32 / FAT1632G (max)Támogatott fájlok MP3
Méretek (SzxMxMé) 872 x 66 x 92 mm
Súly 1,6 kg
Audió bemenet szenzitivitás 700 mV
Frekvencia válasz 120 Hz - 20 KHz

Vezeték nélküli specifikációk

Bluetooth verzió / profilok Bluetooth	V 5.1 (A2DP, AVRCP)
frekvencia tartomány Bluetooth	2402 MHz ~ 2480 MHz
Max. átviteli teljesítmény	≤ 10 dBm
2,4G Frekvencia tartomány	2406 MHz ~ 2474 MHz
2,4G Max. átviteli teljesítmény	≤ 10 dBm
Moduláció típusa GFSK, π/4 DQPSK

Subwoofer

Tápellátás 100-240 V~ 50/60 Hz
Teljesítményfelvétel	20 W< 0,5 W (készenlét)
Méretek (SzxMxMé) 150 x 322 x 220 mm
Súly 3 kg
Frekvencia válasz 40 Hz - 120 Hz

Erősítő (RMS kimeneti teljesítmény)

L/R hangszóró 2 x 60 W

Subwoofer 100 W

Távirányító

Távolság/Szög 6 m / 30°

Elem típus AAA (2 x 1,5 V)

FENNTARTJUK A JOGOT A SPECIFIKÁCIÓK VÁLTOZTATÁSÁRA.

Termékről és szerviz hálózatról szóló információ itt található www.JVCAUDIO.hu

FIGYELEM: TÜZ VAGY ÁRAMÜTÉS ELKERÜLÉSE ÉRDEKÉBEN NE TEGYE KI A KÉSZÜLÉKET ESŐ VAGY NEDVESSEG HATÁSÁNAK. HASZNÁLATON KÍVÜL VAGY JAVÍTÁS ELÖTT MINDIG HÚZZA KI A KÉSZÜLÉKET AZ ELEKTROMOS HÁLÓZATBÓL. A KÉSZÜLÉK NEM TARTALMAZ A FELHASZNÁLÓ ÁLTAL JAVÍTHATÓ ALKATRÉSZEKET. MINDIG FORDULJON SZAKSZERVIZHEZ. A KÉSZÜLÉK VESZÉLYES FESZÜLTSÉG ALATT VAN.

FULLADÁSVESZÉLY. TARTSA A PE ZACSKÓT GYERMEKEKTÓL ELZÁRT HELYEN. A ZACSKÓ NEM JÁTÉKSZER. NE HASZNÁLJA EZT A ZACSKÓT BÖLCSÖKBEN, KISÁGYAKBAN, BABAKOCSIKBAN, VAGY GYEREK JÁRÓKÁKBAN.

Feleslegessé vált elektromos és elektronikus készülékek hulladékként való eltávolítása (Használható az Európai Unió és egyéb európai országok szelektív hulladékgyűjtési rendszereiben)

Ez a szimbólum a készüléken, vagy annak csomagolásán azt jelzi, hogy a terméket ne kezelje háztartási hulladékként! Kérjük, hogy az elektromos és elektronikai hulladék gyűjtésére kijelölt gyűjtőhelyen adja le! A feleslegessé vált termék helyes kezelésével segít megelőzni a környezet és az emberi egészség károsodását, mely bekövetkezhetne, ha nem követi a hulladékkezelés helyes módját. Az anyagok

újrahasznosítása segít a természeti erőforrások megőrzésében. A termék újrahasznosítása érdekében, valamint további információért forduljon a hozzátartozó hivatalhoz, vagy a lakhelyén lévő hulladékokkal foglalkozó szolgáltatóhoz, illetve ahhoz az üzlethez, ahol a terméket megvásárolta!

Ezáltal az ETA a.s. kijelenti, hogy a TH-E631B típusú rádióberendezések megfelelnek a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege a következő internetes címen érhető el: www.JVCAUDIO.cz/doc

INTRODUCERE
