TH-E874B - Príslušenstvo k soundbaru JVC - Bezplatný návod na obsluhu

Typ produktu	Nástenný držiak na soundbar
Značka	JVC
Model	TH-E874B
Kompatibilné soundbary	Soundbary JVC so štandardnými montážnymi otvormi VESA
Materiál	Oceľ s antikoróznou úpravou
Farba	Čierna
Typ montáže	Nástenná montáž
Maximálna nosnosť	10 kg (22 libier)
Rozmery (Š x V x H)	800 x 45 x 120 mm (31,5 x 1,8 x 4,7 palca)
Hmotnosť (netto)	1,5 kg (3,3 libier)
Kompatibilita VESA	200 x 100 mm, 300 x 200 mm (univerzálne)
Obsah balenia	Nástenné kotvy, skrutky, gumené podložky, vodováha
Inštalácia	Jednoduchá inštalácia pomocou priloženej príručky a šablóny
Bezpečnostné prvky	Bezpečnostná poistka, dizajn proti prevráteniu
Údržba	Utrite suchou handričkou; nepoužívajte abrazívne čistiace prostriedky
Záruka	2-ročná obmedzená výrobná záruka
Dostupnosť náhradných dielov	Skrutky a podložky sú k dispozícii prostredníctvom podpory JVC
Krajina pôvodu	Čína

Často kladené otázky - TH-E874B JVC

S akými soundbarmi je JVC TH-E874B kompatibilný?

TH-E874B je navrhnutý pre soundbary JVC so štandardnými montážnymi vzormi VESA, zvyčajne 200x100 mm alebo 300x200 mm. Pred nákupom vždy overte rozstup montážnych otvorov vášho soundbaru.

Aké nástroje sú potrebné na inštaláciu?

Budete potrebovať vŕtačku, skrutkovač (krížový), vodováhu (súčasťou balenia) a hľadač trámov na montáž do sadrokartónu. Držiak je dodávaný so všetkými potrebnými kotvami a skrutkami.

Môžem tento držiak namontovať na betónovú stenu?

Áno, ale musíte použiť betónové kotvy (súčasťou balenia). Dodávané skrutky sú určené na drevené trámy; pre betón vyvŕtajte vodiace otvory a použite priložené murárske kotvy.

Umožňuje držiak vedenie káblov?

Áno, držiak má na zadnej strane integrované klipy na káble na úhľadné vedenie a skrytie napájacieho a audio kábla soundbaru.

Aká je maximálna hmotnosť, ktorú tento držiak unesie?

TH-E874B má maximálnu nosnosť 10 kg (22 libier). Uistite sa, že váš soundbar nepresahuje túto hmotnosť.

Môžem po montáži nastaviť uhol soundbaru?

Nie, tento držiak je pevný a neumožňuje nastavenie sklonu ani otáčania. Pre uhlovú montáž zvážte iný model.

Ako čistiť držiak?

Držiak utrite mäkkou suchou handričkou. Vyhnite sa použitiu abrazívnych čistiacich prostriedkov alebo rozpúšťadiel, ktoré by mohli poškodiť povrchovú úpravu.

Je držiak kompatibilný s inými soundbarmi ako JVC?

Hoci je navrhnutý pre JVC, môže pasovať na iné značky s rovnakým vzorom VESA a hmotnostným limitom. Zmerajte montážne otvory vášho soundbaru na overenie.

Aká je záručná doba pre TH-E874B?

JVC poskytuje 2-ročnú obmedzenú záruku na výrobné chyby. Uschovajte si doklad o kúpe pre uplatnenie záruky.

Môžem si zakúpiť náhradné skrutky alebo diely?

Áno, náhradné diely ako skrutky a gumené podložky sú k dispozícii prostredníctvom zákazníckej podpory JVC. Kontaktujte ich pre informácie o objednaní.

NÁVOD NA OBSLUHU TH-E874B JVC

- Ďakujeme vám za zakúpenie tohto výrobku.

- Prečítajte si prosím tento návod na použitie, aby ste sa dozvedeli, ako správne tento prístroj ovládať. Po prečítaní návodu na použitie ho uložte na bezpečné miesto k možnému neskoršiemu využitiu.

Symbol blesku so šípkou v rovnostrannom trojuholníku má upozorniť používateľa na prítomnosť neizolovaného „nebezpečného napätia“ pod krytom výrobku, ktoré môže byť dostatočne veľké na to, aby predstavovalo riziko úrazu elektrickým prúdom.

Výkričník v rovnostrannom trojuholníku má upozorniť používateľa na prítomnosť dôležitých prevádzkových a údržbových (servisných) pokynov v dokumentácii priloženej k spotrebiču.

Bezpečnosť

• Prečítajte si tento návod – Pred uvedením tohto výrobku do prevádzky si prečítajte všetky bezpečnostné a prevádzkové pokyny.
• Návod uschovajte – Bezpečnostné a prevádzkové pokyny by mali byť uschované pre budúce použitie.
• Dbajte na všetky varovania – Je potrebné dodržiavať všetky varovania na spotrebiči a v návode na použitie.
• Dodržujte všetky pokyny – Dodržujte všetky pokyny na obsluhu a použitie.
• Nepoužívajte zariadenie v blízkosti vody – Zariadenie by nemalo byť používané v blízkosti vody ani na vlhkých miestach – napríklad vo vlhkej pivnici, v blízkosti bazéna a podobne. • Zariadenie čistite iba suchou handričkou.
• Neblokujte ventilačné otvory. Inštalujte zariadenie v súlade s pokynmi výrobcu.
• Neinštalujte zariadenia v blízkosti zdrojov tepla, ako sú radiátory, tepelné výmenníky, kachle alebo iné zariadenia (vrátane zosilňovačov), ktoré produkujú teplo.
• Nesnažte sa obísť bezpečnostnú funkciu polarizovanej alebo uzemňovacej zástrčky. Polarizovaná zástrčka má dva hroty, pričom jeden je širší ako druhý. Uzemňovacia zástrčka má dva hroty a tretí uzemňovací kolík. Široký hrot alebo tretí kolík slúži pre vašu bezpečnosť. Pokiaľ sa dodaná zástrčka nehodí do vašej zásuvky, poraďte sa s elektrikárom o výmene zastaranej zásuvky.
• Chráňte napájací kábel, aby sa po ňom nešliapalo alebo aby nedošlo k jeho privretiu, najmä v blízkosti zástrčky, zásuvky a v mieste, kde vychádza z prístroja.
• Používajte iba doplnky/príslušenstvo zariadenia špecifikované výrobcom.
• Zariadenie používajte len s vozíkom, stojanom, statívom, držiakom alebo stolíkom určeným výrobcom alebo predávaným so zariadením. Pri použití vozíka alebo stojana buďte opatrní pri premiestňovaní zariadenia na stojane alebo vozíku, aby nedošlo k ich prevráteniu a zraneniu.
• Počas búrky s bleskami, alebo ak zariadenie dlhšiu dobu nepoužívate, odpojte prístroj z napájania. • Všetky opravy zverte kvalifikovanému personálu. Servis je nutný v prípade, že bol prístroj akýmkoľvek spôsobom poškodený, napr. došlo k poškodeniu napájacieho kábla alebo zástrčky, do prístroja vnikla kvapalina alebo cudzí predmet, bol vystavený dažďu alebo vlhkosti, nefunguje normálne, alebo došlo k jeho pádu. • Tento prístroj je elektrickým zariadením triedy II alebo s dvojitou izoláciou. Bol navrhnutý tak, aby nevyžadoval bezpečnostné pripojenie k elektrickému uzemneniu.
• Prístroj nesmie byť vystavený kvapkajúcej ani tečúcej vode. Nekladte naň predmety naplnené tekutinou, napríklad vázy.
• Minimálna vzdialenosť okolo prístroja na dostatočné vetranie je 5 cm.
• Nebráňte vetraniu zakrytím vetracích otvorov predmetmi, ako sú noviny, obrusy, závesy atď.
• Na prístroj by nemali byť kladené žiadne zdroje otvoreného ohňa, ako sú zapálené sviečky.
• Batérie by mali byť recyklované alebo likvidované v súlade so štátnymi a miestnymi smernicami.
• Prístroj je určený na použitie v miernej klíme.

Pozor

• Použitie ovládacích prvkov alebo nastavenie alebo vykonávanie postupov, ktoré tu nie sú popísané, môže mať za následok vystavenie sa nebezpečnému žiareniu alebo inak nebezpečnú prevádzku.
• Aby ste znížili riziko požiaru alebo úrazu elektrickým prúdom, nevystavujte tento prístroj dažďu ani vlhkosti. Prístroj nesmie byť vystavený kvapkajúcej ani tečúcej vode a nesmú sa naň pokladať predmety naplnené tekutinami, napríklad vázy.
• Sieťová zástrčka/prípojka sa používa ako zariadenie pre odpojenie, a ako také musí zostať ľahko dostupné.
• Pri nesprávnej výmene batérie hrozí nebezpečenstvo explózie. Batérie vymieňajte iba za rovnaký alebo ekvivalentný typ.

Upozornenie

• Batérie (viac batérií alebo set batérií) nesmú byť vystavené nadmernému teplu, napr. od slnka, ohňa a podobne.
• Pred použitím prístroja skontrolujte jeho napätie a zistite, či je totožné s napätím vášho miestneho napájacieho zdroja.
• Neumiestňujte tento prístroj do blízkosti silných magnetických polí.
• Nekladte tento prístroj na zosilňovač alebo receiver.
• Ak sa do prístroja dostane akýkoľvek pevný predmet alebo kvapalina, odpojte ho a pred ďalším používaním ho nechajte skontrolovať kvalifikovaným personálom.
• Nepokúšajte sa prístroj čistiť chemickými rozpúšťadlami, pretože by mohlo dôjsť k poškodeniu povrchovej úpravy. Použite čistú, suchú alebo mierne navlhčenú handričku.
• Pri vytahovaní zástrčky zo zásuvky vždy uchopte priamo zástrčku a netahajte za kábel.
• Zmeny alebo úpravy tohto prístroja, ktoré nie sú výslovne schválené stranou zodpovednou za dodržiavanie predpisov, povedú k zrušeniu oprávnenia prevádzkovať tento prístroj.
• Typový štítok je pripevnený na spodnej alebo zadnej strane zariadenia.

UPOZORNENIE pre používanie batérií

- Aby ste zabránili vytečeniu batérie, ktoré by mohlo spôsobiť zranenie, poškodenie majetku alebo poškodenie prístroja:

- Nainštalujte všetky batérie správne a podľa označenia ⊕ a ⊖ na prístroji.

- Pokiaľ prístroj dlhšiu dobu nepoužívate, batérie vyberte.

OBSAH BALENIA

Súprava na montáž na stenu (pre soundbar)

Súprava na montáž na stenu (pre reproduktory)

POZNÁMKA: Obrázky, ilustrácie a nákresy zobrazené v tomto návode na použitie sú iba orientačné, skutočný výrobok sa môže vzhľadovo líšiť. Počet napájacích káblov a typ zástrčky sa líši podľa oblastí.

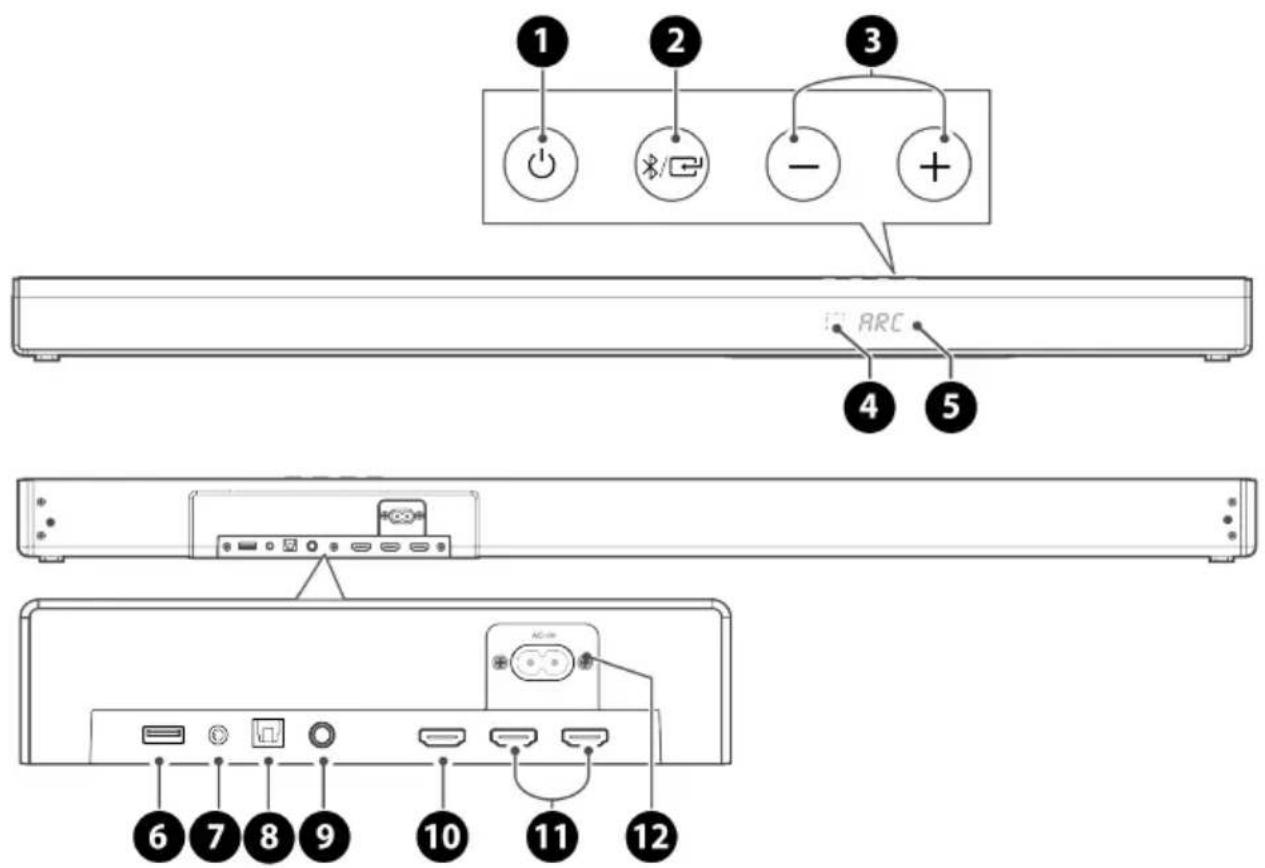

SOUNDBAR

1. Tlačidlo (ZAP./VYP.)

Prepína medzi režimom ZAPNUTÉ a pohotovostným režimom.

1. Tlačidlo /*(ZDBOJ)

Voľba zdroja prehrávania.

1. Tlačidlá +/- (HLASITOSŤ)

Senzor prijímajúci signál z diaľkového ovládača.

1. Displej

Zobrazuje aktuálny stav.

1. Vstup USB

Pre prehrávanie hudby z pripojeného pamäťového zariadenia USB.

1. AUX vstup

Pre pripojenie externého zvukového zariadenia.

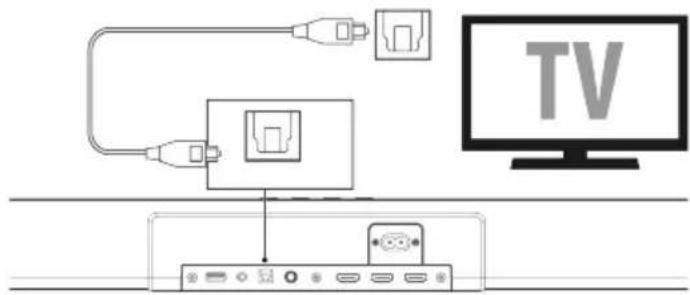

1. Optický audio vstup

Pre pripojenie externého zvukového zariadenia.

1. Koaxiálny audio vstup

Pre pripojenie externého zvukového zariadenia.

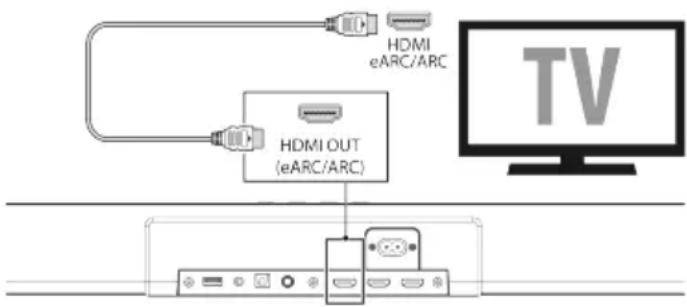

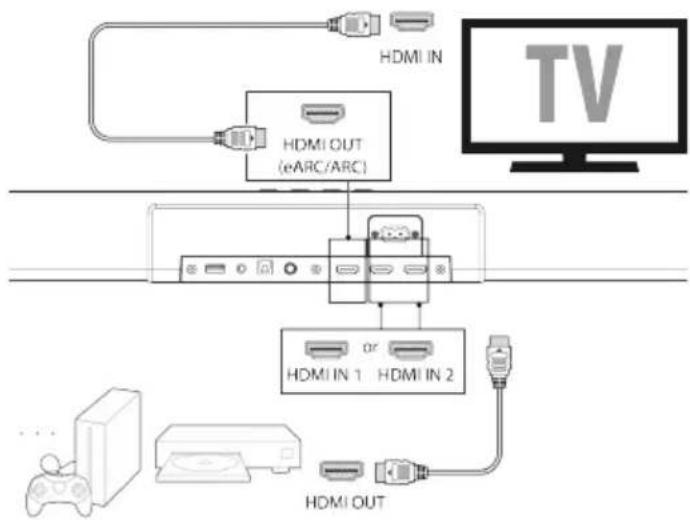

1. Konektor HDMI OUT (TV eARC/ARC)

Vstup pre pripojenie televízoru. Vstup podporuje funkciu eARC/ARC HDMI, ktorá umožňuje, aby soundbar prehrával zvuk z pripojeného televízora.

11. Konektory HDMI IN (1/2)

Dva vstupy HDMI pre pripojenie zariadenia s pripojením HDMI, napríklad prehrávača DVD, prehrávača diskov Blu-ray™ alebo hernej konzoly. Majte na pamäti, že možno používať vždy len jeden z oboch vstupov HDMI.

12. Konektor pre elektrické napájanie

Pre pripojenie sieťového kábla.

BEZDRÔTOVÝ SUBWOOFER

1. Konektor pre elektrické napájanie

Pripojenie k elektrickému napájaniu.

2. Tlačidlo PAIR

Stlačením aktivujete manuálne párovanie medzi soundbarom a subwooferom.

3. Kontrolka PAIR

Stlačením aktivujete manuálne párovanie medzi soundbarom a reproduktormi.

5. Kontrolka PAIR

Akonáhle sú reproduktory spárované so soundbarom, kontrolka prestane blikať.

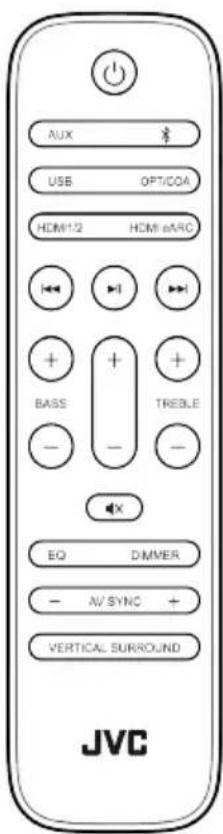

• Priložený diaľkový ovládač umožňuje ovládať soundbar na diaľku.
• Aj keď je diaľkový ovládač prevádzkovaný v účinnom dosahu 6 m, nemusí fungovať, pokiaľ sú medzi soundbarom a diaľkovým ovládačom prekážky.
• Ak je diaľkový ovládač používaný v blízkosti iných výrobkov, ktoré generujú infračervené lúče, alebo pokiaľ sa v blízkosti soundbaru používajú iné diaľkové ovládače využívajúce infračervené lúče, nemusí fungovať správne. A naopak nemusia fungovať správne ostatné výrobky.

(ON/OFF)	Prepína medzi režimom ZAPNUTÉa pohotovostným režimom soundbaru.
*	Výber režimu Bluetooth.
AUX	Výber režimu AUX.
USB	Výber režimu USB.
HDMI eARC	Výber režimu HDMI ARC.
OPT / COA Výber režimu OPTICAL / COAXIAL.
HDMI 1/2 Výber režimu HDMI 1 / HDMI 2.
◄◄ / ►Preskočenie na predchádzajúcu/d'alšiu stopu.
►II	Prehrávanie / Pauza / Obnovenie prehrávania.
TREBLE +/- Nastavenie úrovne výšok.
BASS +/- Nastavenie úrovne basov.
+/- Zvýšení/snížení úroveň hlasitosti.
◄◄ (MUTE) Vypnutie alebo opätovné zapnutie zvuku.
EQ Vol'ba efektov ekvalizéra.
DIMMER Úprava jasu displeja.
AV SYNC+/- Nastavenie synchronizácie zvuku.
VERTICAL SURROUND	Zapnutí/vypnutí priestorového zvuku.

POZNÁMKA: Stlačením a podržaním ▶II aktivujete funkciu párovania v režime Bluetooth alebo odpojíte aktuálne spárované Bluetooth zariadenie.

Bezpečnostné pokyny týkajúce sa batérií

• Uistite sa, že ste vložili batérie so správnou kladnou ⊕ a zápornou ⊖ polaritou.
• Používajte batérie rovnakého typu. Nikdy nepoužívajte súčasne rôzne typy batérií.
• Možno použiť nabíjacie aj nenabíjacie batérie. Pozri popis na batérii.
• Pri odstraňovaní krytu priestoru pre batérie a batérií buďte opatrní, aby ste si nepoškodili nechty.
• Dbajte, aby nedošlo k pádu diaľkového ovládača.
• Dbajte, aby dialkový ovládač nebol ničím ovplyvnený.
• Na dialkový ovládač nelejte vodu ani inú tekutinu.
• Nekladte dialkový ovládač na mokré predmety.
• Nekladte dialkový ovládač na priame slnečné svetlo alebo do blízkosti zdrojov nadmerného tepla.
• Vyberte batérie z dialkového ovládača, pokiaľ ho nebudete dlhšiu dobu používať, pretože môže dôjsť ku korózii alebo vytečeniu batérie a následnému zraneniu, škode na majetku a/alebo požiaru.
• Nepoužívajte iné ako uvedené batérie.
• Nekombinujte nové batérie so starými.
• Nikdy nenabíjajte batériu, pokiaľ si nie ste istí, že ide o nabíjaciu batériu.

UMIESTNENIE A INŠTALÁCIA

Umiestnenie

• Možnosť A - Ak je váš televízor na stole, môžete soundbar položiť na stôl priamo pred spodok televízora uprostred jeho obrazovky.
• Možnosť B - Ak máte televízor inštalovaný na stene, môžete soundbar pripevniť na stenu priamo pod televíznu obrazovku.

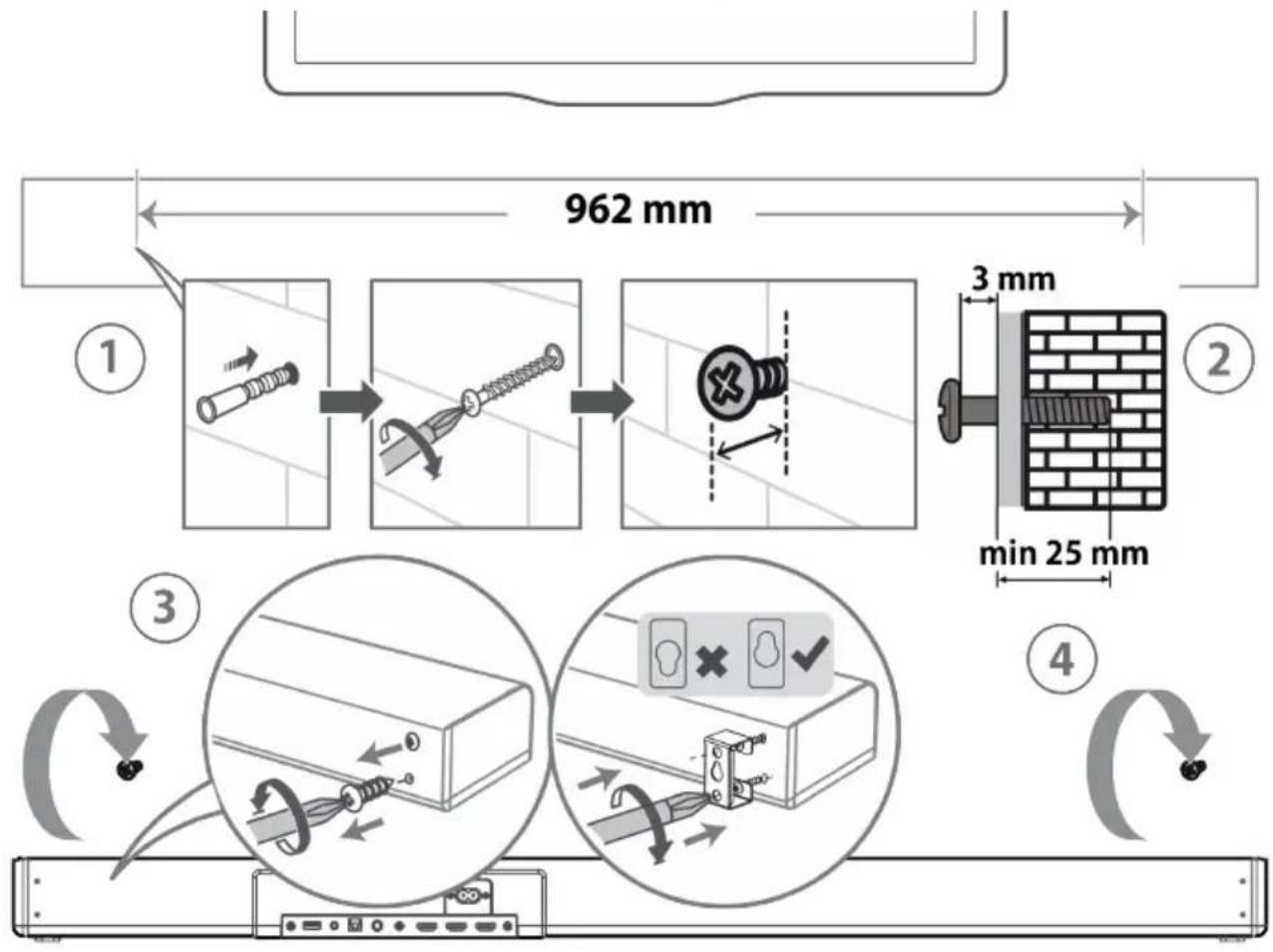

Soundbar - Inštalácia na stenu (ak použijete možnosť B)

1. Vyvíťajte do steny 2 paralelné otvory (každý s priemerom 5 až 8 mm, podľa typu steny). Vzdialenosť medzi otvormi by mala byť 962 mm.
2. V prípade potreby vložte do každého otvoru v stene hmoždinku. Medzi stenou a hlavou skrutky ponechajte medzeru 3 mm.
3. Odstráňte skrutky zo zadnej strany soundbaru. Nainštalujte držiaky pre montáž na stenu tak, aby užší zárez smeroval nahor.
4. Presuňte soundbar k stene a umiestnite ho na skrutky.

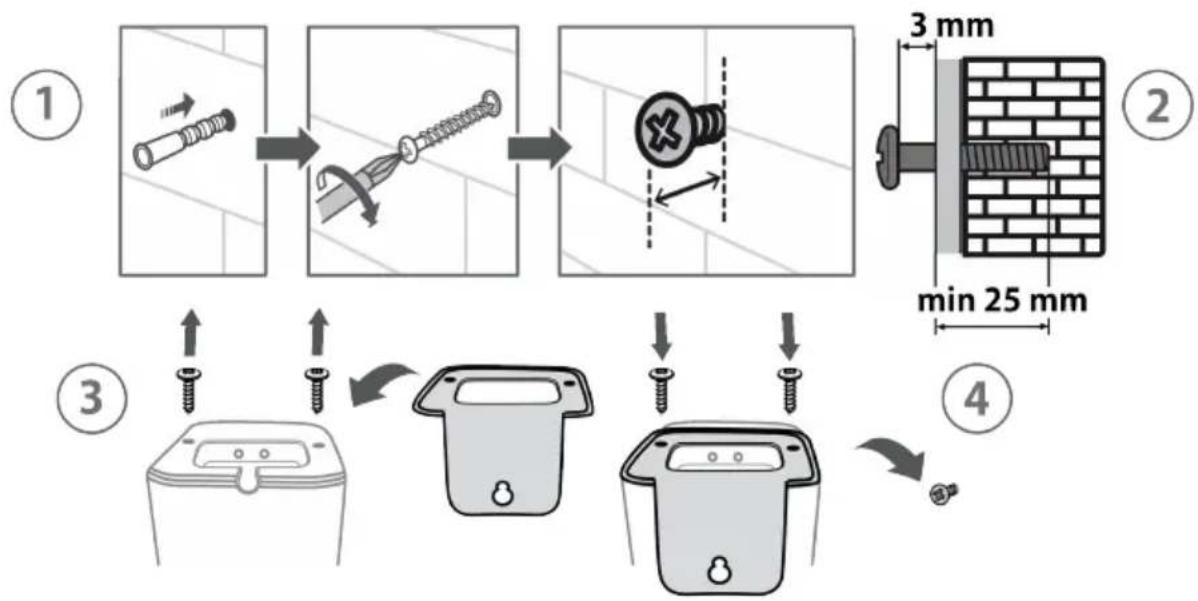

Priestorové reproduktory - Inštalácia na stenu

POZNÁMKA: Pred inštaláciou nástenného držiaka prepojte oba reproduktory káblom a pripojte napájací adaptér.

1. Vyvrtajte do steny 2 paralelné otvory (každý s priemerom 5 až 8 mm, podľa typu steny).
2. V prípade potreby vložte do každého otvoru v stene hmoždinku. Medzi stenou a hlavou skrutky ponechajte medzeru 3 mm.
3. Odstráňte skrutky zo spodnej časti reproduktorov. Upevnite držiaky na reproduktory.
4. Zaveste reproduktory na skrutku.

• Aby nedošlo k zraneniu, musí byť toto zariadenie bezpečne pripevnené k podlahe/stene v súlade s pokynmi na inštaláciu.
• Odporúčaná výška pre montáž na stenu: ≤ 1,5 metra.
• Inštaláciu smie vykonávať iba kvalifikovaný personál. Nesprávna montáž môže mať za následok vážne zranenie a škody na majetku (ak máte v úmysle inštalovať výrobok sami, musíte skontrolovať elektrické vedenie a vodovodné potrubie, ktoré môžu byť ukryté v stene). Technik, ktorý inštaláciu vykonáva, je zodpovedný za to, že stena bezpečne unesie celkové zaťaženie soundbaru a nástenných držiakov.
• Na inštaláciu sú potrebné ďalšie nástroje (nie sú súčasťou dodávky).
• Skrutky nadmerne neuťahujte.
• Uschovajte tento návod na neskoršie použitie.
• Pred vrtaním a montážou skontrolujte stenu pomocou elektronického vyhľadávača kovu.

BEŽNÁ PREVÁDZKA

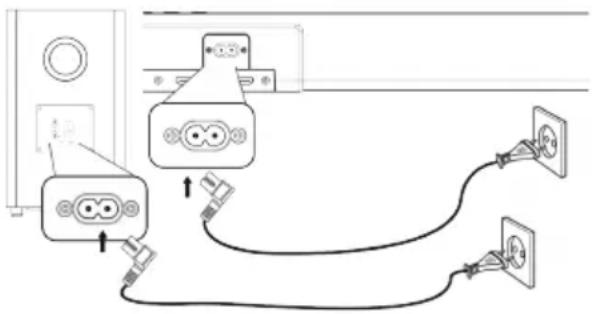

PRIPOJENIE NAPÁJANIA

Nebezpečenstvo poškodenia výrobku! Uistite sa, že napájacie napätie zodpovedá napätiu, ktoré je vytlačené na zadnej alebo spodnej strane soundbaru.

Pred pripojením napájacieho kábla sa uistite, že ste dokončili všetky ostatné pripojenia.

Pripojte sieťový kábel do konektora pre elektrické napájanie na subwooferi a potom do sieťovej zásuvky.

POZNÁMKA: Pokiaľ napájanie nefunguje, uistite sa, že napájací kábel a zástrčka sú úplne zasunuté a je zapnutý hlavný vypínač prístroja.

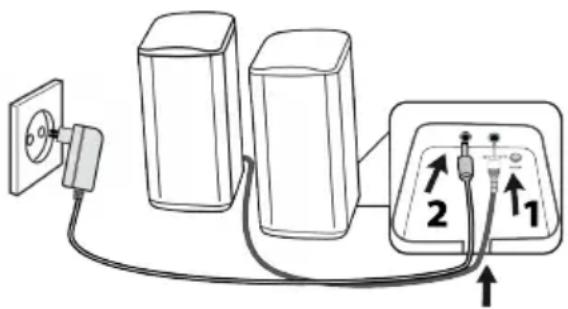

• Prepojte oba reproduktory 2,5 mm káblom
• pre reproduktory.
• Pripojte adaptér do konektora DC IN, ktorý sa nachádza na spodnej strane reproduktora, a potom do sieťovej zásuvky.

POZNÁMKA: Ak sa rozhodnete postaviť reproduktory na rovnú plochu, pretiahnite napájací kábel a kábel pre reproduktory žliabkom v dolnej časti reproduktorov.

SPÁROVANIE SO SUBWOOFEROM/PRIESTOROVÝMI REPRODUKTORMI

Subwoofer/priestorové reproduktory sa automaticky spárujú so soundbarom po jeho zapnutí, kontrolka PAIR na subwooferi/priestorových reproduktoroch bude trvalo svietiť.

Zistite stav podľa kontrolky PAIR:

• Rýchle blikanie > režim párovania - Kontrolka svieti > pripojené / spárovanie bolo úspešné - Pomalé blikanie > pripojenie/spárovanie zlyhalo

POZNÁMKA: S výnimkou manuálneho párovania nepoužívajte tlačidlo PAIR na subwooferi/priestorových reproduktoroch. Ak nie je soundbar pripojený k subwooferu/priestorovým reproduktorom a je zapnutý, kontrolka PAIR na subwooferi/priestorových reproduktoroch bude pomaly blikať. Ak sa automatické párovanie nepodarí, spárujte subwoofer/priestorové reproduktory so soundbarom manuálne.

Manuálne spárovanie

1. Stlačením tlačidla na soundbare alebo na diaľkovom ovládači zapnite soundbar.
2. Stlačte a podržte tlačidlo PAIR na subwooferi/priestorových reproduktoroch. Subwoofer/priestorové reproduktory prejdú do režimu párovania, kontrolka PAIR bude rýchlo blikať.
3. Stlačte a podržte tlačidlo (MUTE) na diaľkovom ovládači, kým sa na displeji nezobrazí PAIR.
4. Soundbar prejde do stavu párovania. Pokiaľ prebehne párovanie úspešne, kontrolka PAIR na subwooferi/priestorových reproduktoroch bude trvalo svietiť.
5. Ak kontrolka PAIR bliká, bezdrôtové pripojenie zlyhalo. Odpojte kábel subwoofera/priestorových reproduktorov a po 4 minútach znova pripojte hlavný kábel. Opakujte kroky 1 až 4.

POZNÁMKA: Ak sa bezdrôtové pripojenie znovu nepodarí, skontrolujte, či vo vašom okolí nedochádza k ovplyvňovaniu alebo silnému rušeniu prístroja (napríklad z iného elektronického zariadenia). Odstráňte tento vplyv alebo rušenie a opakujte vyššie uvedené postupy. Subwoofer/priestorové reproduktory by mali byť umiestnené v otvorenom priestore do 6 m od soundbaru.

ZAPNUTIE / POHOTOVOSTNÝ REŽIM

• Stlačením tlačidla na soundbare alebo na diaľkovom ovládači zapnite soundbar.
• Ďalším stlačením tlačidla prepnete soundbar späť do pohotovostného režimu.
• Ak chcete soundbar úplne vypnúť, odpojte sieťovú zástrčku z elektrickej zásuvky.

Funkcia automatického vypnutia

Soundbar sa po približne 15 minútach automaticky prepne do pohotovostného režimu, ak je televízor alebo externá jednotka odpojená, vypnutá alebo je hlasitosť takmer nulová.

- Ak soundbar nepoužívate, úplne ho vypnite, aby ste šetrili energiu.

VÝBER ZDROJA

Stisnutím tlačidla * / ☐ (ZDROJ) na soundbar alebo tlačidiel AUX, *, OPT/COA, HDMI 1/2, HDMI eARC a USB na dialkovom ovládači vyberte požadovaný zdroj. Vybraný zdroj sa zobrazí na displeji.

ÚPRAVA ÚROVNE BASOV/VÝŠOK

Režim priestorových reproduktorov

Zvukový signál	EQ	VERTICAL/SURROUND
		ZAP VYP
Dvojkanálový	MUSIC / VOICE	√	✕
	MOVIE / SPORT	√	√
Viackanálový Všetky režimy		√	√

Zvuk vychádza súčasne zo soundbaru, subwoofera a priestorových reproduktorov.

✗ Zvuk vychádza iba zo soundbaru a subwoofera.

Opakovaným stlačením tlačidla EQ na dialkovom ovládači vyberte prednastavené efekty ekvalizéra (MOVIE - Film / VOICE - Hlas / MUSIC - Hudba / SPORT).

NASTAVENIE HLASITOSTI

Stisnutím tlačidiel +/- (HLASITOST) na soundbaru alebo na dialkovom ovládači upravíte hlasitost. Pokial' chcete zvuk vypnút, stlačte tlačidlo (MUTE) na dialkovom ovládači. Ak chcete obnovit' normálne počúvanie, znovu stlačte tlačidlo (MUTE) alebo stlačte tlačidlá +/- (HLASITOST) na soundbare alebo na dialkovom ovládači.

NASTAVENIE JASU

Ak zvuk a video nie sú synchronizované, upravte časovanie zvukového signálu tak, aby zodpovedal videu. Stlačením tlačidiel AV SYNC+/- na dialkovom ovládači upravíte časovanie zvukového signálu.

POZNÁMKA: Nastavenie AV SYNC je možné iba pri digitálnom formáte zvuk (HDMI / OPTICAL / COAXIAL). V režime AUX / BT / USB nie je funkcia AV SYNC podporovaná.

PREPOJENIE

PREPOJENIE POMOCOU HDMI

Niektoré televízory 4K HDR vyžadujú vstup HDMI alebo nastavenie obrazu na príjem obsahu HDR. Ďalšie podrobnosti o nastavení zobrazenia HDR nájdete v používateľskej príručke vášho televízora.

eARC / ARC (Enhanced Audio Return Channel)

Funkcia eARC/ARC (Enhanced Audio Return Channel) umožňuje odosielať zvuk z vášho televízora kompatibilného s ARC do soundbaru prostredníctvom jediného pripojenia HDMI. Aby ste mohli využiť funkciu ARC, uistite sa, že váš televízor je kompatibilný s HDMI-CEC aj ARC, a podľa toho ho nastavte. Po správnom nastavení môžete pomocou diaľkového ovládača televízora upraviť výstup hlasitosti (VOLUME +/- a MUTE) soundbaru.

Pomocou kábla HDMI prepojte konektor HDMI OUT (TV eARC/ARC) soundbaru s konektorom HDMI (ARC) televízora s funkciou ARC.

POZNÁMKA: Váš televízor musí podporovať funkcie HDMI-CEC a ARC. Funkcie HDMI-CEC a ARC musia byť zapnuté. Spôsob nastavenia funkcií HDMI-CEC a ARC sa môže líšiť v závislosti od televízora. Podrobnosti o funkcii ARC nájdete v používateľskej príručke televízora. ARC funguje iba so zariadeniami, ktoré podporujú HDMI ARC a kábel HDMI 1.4 (a vyšší).

Štandardné HDMI

Ak váš televízor nie je kompatibilný s HDMI ARC, pripojte soundbar k televízoru prostredníctvom štandardného pripojenia HDMI.

Pomocou kábla HDMI prepojte konektor HDMI OUT (TV eARC/ARC) soundbaru s konektorom HDMI IN na televízore. Pomocou kábla HDMI prepojte konektor HDMI IN (1 alebo 2) soundbaru s externým zariadením (napr. hernou konzolou, prehrávačmi DVD alebo Blu-ray).

PREPOJENIE OPTICKÝM KÁBLOM

Pomocou optického kábla prepojte konektor OPTICAL soundbaru s príslušným konektorom televízora.

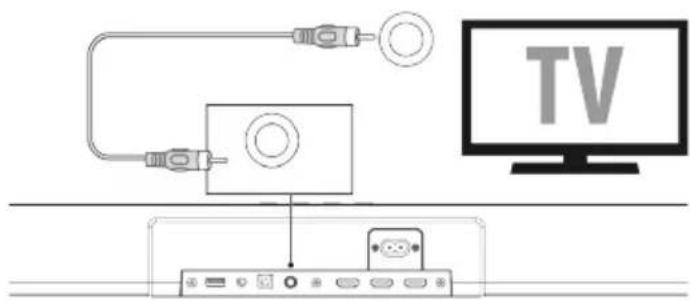

PREPOJENIE KOAXIÁLNYM KÁBLOM

Pomocou koaxiálneho kábla prepojte konektor COAXIAL soundbaru s príslušným konektorom televízora.

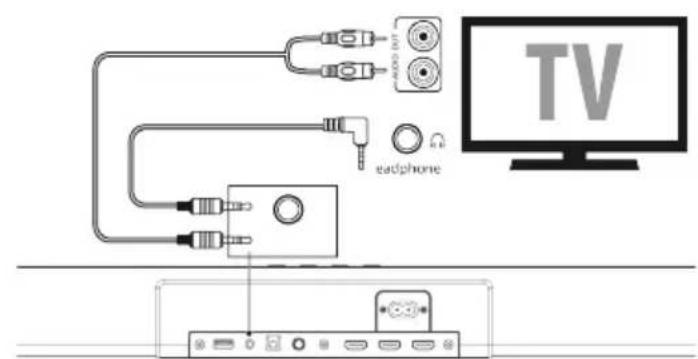

PREPOJENIE CEZ AUX VSTUP

Pomocou audio kábla 3,5 mm prepojte konektor AUX soundbaru so slúchadlovým konektorom televízora alebo externého zvukového zariadenia.

Pomocou audio kábla RCA 3,5 mm prepojte konektor AUX soundbaru s príslušnými konektormi televízora.

POUŽÍVANIE AUX / OPTICKÉHO VSTUPU / KOAXIÁLNEHO / HDMI VSTUPU

1. Uistite sa, že je soundbar pripojený k televízoru alebo zvukovému zariadeniu.
2. Opakovaným stlačením tlačidla (ZDROJ) na soundbare alebo stlačením tlačidiel AUX, OPT/COA, HDMI 1/2, HDMI eARC na diaľkovom ovládači vyberte požadovaný zdroj. Vybraný režim sa zobrazí na displeji.
3. Stlačením tlačidla +/- (HLASITOSŤ) nastavte hlasitosť na požadovanú úroveň.

POZNÁMKA: Soundbar nemusí byť schopný dekódovať všetky digitálne audio formáty zo vstupného zdroja.

V takom prípade sa zvuk soundbaru vypne. Nejde o chybu. Uistite sa, že nastavenie zvuku vstupného zdroja (napr. televízora, hernej konzoly, DVD prehrávača atď.) je nastavené na PCM alebo Dolby Digital (podrobnosti o nastavení zvuku nájdete v užívateľskej príručke vstupného zariadenia) so vstupom HDMI 1 / HDMI 2 / HDMI ARC / OPTICKÝM vstupom / KOAXIÁLNYM vstupom. Keď vyberiete iný formát zvuku, soundbar zobrazí nasledujúce: PCM Audio - PCM AUDIO

Dolby Digital, Dolby TrueHD, Dolby Digital Plus - DOLBY AUDIO

Dolby Atmos - Dolby TrueHD, Dolby Atmos - Dolby Digital Plus - DOLBY ATMOS

POUŽÍVANIE BLUETOOTH®

Po spárovaní soundbaru so zariadením s funkciou Bluetooth® môžete počúvať hudbu.

Prvé spárovanie

1. Opakovaným stlačením tlačidla (ZDROJ) na soundbare alebo stlačením tlačidla na diaľkovom ovládači vyberte režim Bluetooth®. Na displeji sa zobrazí NO BT.
2. Aktivujte svoje Bluetooth® zariadenie a vyberte režim vyhľadávania.
3. Vyhľadajte názov soundbaru "TH-E874B" a potom sa k nemu pripojte. Po úspešnom spárovaní zaznie zvukové oznámenie a na displeji sa zobrazí BT.

Spárovanie nového zariadenia

1. Dlhým stlačením tlačidla ▶II na diaľkovom ovládači odpojíte od soundbaru aktuálne pripojené Bluetooth® zariadenie.
2. Pre spárovanie nového Bluetooth® zariadenia postupujte podľa krokov 2 a 3 v časti „Prvé spárovanie“ vyššie.

Počúvanie hudby zo zariadenia s funkciou Bluetooth®

Ak vaše Bluetooth® zariadenie podporuje A2DP, prehrávajte hudbu prostredníctvom svojho zariadenia. Ak vaše Bluetooth® zariadenie podporuje AVRCP, použite na ovládanie prehrávania priložený diaľkový ovládač.

Ak chcete zrušiť funkciu Bluetooth®, môžete:

• Prepnúť soundbar na iný zdroj.
• Vypnúť túto funkciu na pripojenom zariadení s funkciou Bluetooth®.

POZNÁMKA: Prevádzkový dosah medzi soundbarom a zariadením je približne 8 metrov. Pred pripojením zariadenia s funkciou Bluetooth® k soundbaru sa uistite, že poznáte funkcie zariadenia. Nie je možné zaručiť kompatibilitu so všetkými zariadeniami s funkciou Bluetooth®. Prekážka medzi zariadením a soundbarom môže znížiť prevádzkový dosah. Umiestnite prehrávač mimo dosahu iných elektronických zariadení, ktoré môžu spôsobovať rušenie. Prehrávač sa tiež odpojí, keď svoje zariadenie presuniete mimo prevádzkový dosah.

POUŽÍVANIE USB

Po pripojení veľkokapacitného pamäťového zariadenia USB (napr. flash disku USB) k tomuto prístroju môžete počúvať hudbu uloženú na tomto zariadení prostredníctvom soundbaru.

POZNÁMKA: Prehrávač podporuje na zariadení USB iba formát hudobných súborov MP3. Soundbar podporuje zariadenie USB s pamäťou až 32 GB. Soundbar nemusí byť kompatibilný so všetkými zariadeniami USB. Nejedná sa o problém soundbaru.

DOLBY ATMOS®

Dolby Atmos® vám umožňuje pohlcujúci zážitok z počúvania tým, že poskytuje zvuk v trojrozmernom priestore a všetku bohatosť, čistotu a silu zvuku Dolby. Viac informácií nájdete na dolby.com/technologies/dolby-atmos

Použitie Dolby Atmos®

• Dolby Atmos® je k dispozícii iba v režime HDMI. Podrobnosti o pripojení nájdete v časti „Prepojenie pomocou HDMI“.
• Ak chcete používať Dolby Atmos® v režimoch HDMI1, HDMI2 a HDMI ARC/eARC, váš televízor musí Dolby Atmos® podporovať.
• Uistite sa, že pre bitový tok vo zvukovom výstupe pripojeného externého zariadenia (napr. prehrávače Blu-ray, prehrávača DVD, televízora atď.) máte zvolené „No Encoding“.

POZNÁMKA: Plný zážitok z Dolby Atmos je možný iba v prípade, že je soundbar pripojený k zdroju pomocou kábla HDMI 2.0. Soundbar bude fungovať, aj keď je pripojený pomocou iných spôsobov (napríklad cez digitálny optický kábel), ale tieto spôsoby nie sú schopné podporovať všetky funkcie Dolby. Vzhľadom k tomu odporúčame na zabezpečenie plnej podpory Dolby pripojenie cez HDMI.

RIEŠENIE PROBLÉMOV

Aby zostala záruka platná, nikdy sa nepokúšajte opraviť systém sami. Ak sa pri používaní tohto zariadenia stretnete s problémami, skontrolujte pred kontaktovaním servisu nasledujúce body.

Problém Riešenie

Žiadny zvuk	Uistite sa, že zvuk soundbaru nie je vypnutý. Stlačením tlačidla (MUTE) alebo +/- (HLASITOST) obnovíte normálne počúvanie.Stlačením tlačidla na soundbaru alebo na dialkovom ovládači prepnete soundbar do pohotovostného režimu. Potom znovu stlačte tlačidlo pre zapnutie soundbaru.Odpojte soundbar aj subwoofer zo sietovej zásuvky a potom ich znovu zapojte. Zapnite soundbar.Uistite sa, že nastavenie zvuku vstupného zdroja (nar. televízora, hernej konzole, DVD prehrávača atd.) je pri použití digitálneho pripojenia (napr. HDMI, optického, koaxiálneho) nastaveno na režim PCM nebo Dolby Digital.Subwoofer je mimo dosahu, presuňte subwoofer bližšie k soundbaru. Uistite sa, že subwoofer menej ako 5 m od soundbaru (čím bližšie, tým lepšie).Soundbar možno stratil spojenie so subwooferom. Znovu spárujte jednotky podľa krokov v časti „Spárovanie so subwooferom“.Soundbar nemusí byť schopný dekódovať všetky digitálne formáty zvuku zo vstupného zdroja. V tomto prípade sa zvuk soundbaru vypne. NEJDE o chybu prístroja.
Televízor má problém so zobrazením pri sledovaní obsahu HDR zo zdroja HDMI	Niektoré televízory 4K HDR vyžadujú pre príjem obsahu, aby bol nastavený vstup HDMI alebo obraz na HDR. Ďalšie podrobnosti o nastavení zobrazení HDR nájdete v návode k obsluhe svojho televízora.
Nemôžem nájst’ názov prístroja na zariadení s funkciou Bluetooth pre spárovanie pomocou Bluetooth	Uistite sa, že na svojom Bluetooth® zariadení máte aktivovanú funkciu Bluetooth®.Znovu spárujte soundbar so svojim Bluetooth® zariadením.Soundbar má funkciu Bluetooth®, ktorá dokáže prijímat’ signál do 8 metrov. Medzi soundbarom a Bluetooth® zariadením udržujte vzdialenost’ do 8 metrov.
Soundbar sa vypína	Pokiaľ je úroveň externého vstupného signálu do soundbaru príliš nízka, soundbar sa po 15 minútach automaticky vypne. Zvýšte hlasitosť externého zariadenia.
Nedá sa docielit’ vynikajúcich efektov Dolby Atmos®	Pre pripojenie bez HDMI (napr. pri použití USB, Bluetooth, optického alebo audio vstupu) sa vytvárajú priestorové efekty s obmedzeným rozsahom. Ako dosiahnuť najlepšie efekty Dolby Atmos® – vid’ sekcia Dolby Atmos®.

TECHNICKÉ ŠPECIFIKÁCIE

Soundbar
Napájanie 100 až 240 V, 50/60 Hz
Príkon	51 W< 0,5 W (pohotovostný režim)
USB	5 V / 500 mAVysokorýchlostné USB / FAT32 / FAT1632G (max), Podporované súbory MP3
Rozmery (ŠxVxH) 1000 x 67 x 105 mm
Čistá hmotnosť 3,6 kg
Citlivosť audio vstupu 700 mV
Frekvenčný rozsah 120 Hz - 20 KHz
Špecifikácie bezdrôtového pripojenia
Verzia/profily Bluetooth	V 5.3 (A2DP, AVRCP)
Frekvenčný rozsah Bluetooth	2400 MHz ~ 2483,5 MHz
Max. vysielací výkon Bluetooth	≤ 5 dBm
5,8G bezdrótový frekvenčný rozsah	5729 MHz ~ 5819 MHz
5,8G max. vysielací výkon	≤ 6 dBm
Typ modulácie GFSK, π/4 DQPSK
Subwoofer
Napájanie 100 až 240 V, 50/60 Hz
Príkon	30 W< 0,5 W (pohotovostný režim)
Rozmery (ŠxVxH) 240 x 420 x 240 mm
Čistá hmotnosť 5,2 kg
Frekvenčný rozsah 40 Hz - 120 Hz
Priestorové reproduktory
Adaptér	KA3601A-2401500DE
Vstup	100-240V~ 50/60Hz, 1,0A (Max)
Výstup	24V / 1,5A
Rozmery (ŠxVxH) 71 x 150 x 108 mm
Čistá hmotnosť 1,0 kg (2 x 0,5 kg)
Frekvenčný rozsah 120 Hz - 20 kHz
Impedancia 2 x 8 Ω

Zosilňovač (výstupný výkon RMS)

Soundbar 2 x 60 W + 2 x 40 W + 60 W

Subwoofer 180 W

• Pred čistením sa uistite, že je prístroj celkom odpojený z elektrickej zásuvky.
• K čisteniu zariadenia nikdy nepoužívajte brúsne čistiace prostriedky alebo silné rozpúšťadlá, pretože by mohlo dôjsť k poškodeniu povrchu prístroja. Vhodná je suchá mäkká handrička. Pokiaľ je však prístroj veľmi znečistený, možno použiť mierne navlhčenú handričku.

Po vyčistení sa uistite, že je prístroj suchý.

Pokiaľ je nutné zariadenie niekam odoslať, uložte ho do pôvodného obalu. Pre tento účel si obal uschovajte.

VAROVANIE: NEVYSTAVUJTE SPOTREBIČ DAŽĎU ALEBO VLHKOSTI, ABY STE PREDIŠLI VZNIKU POŽIARU ALEBO ÚRAZU ELEKTRICKÝM PRÚDOM. PRED OPRAVOU ALEBO VŽDY, KEĎ SPOTREBIČ NEPOUŽÍVATE, VYPNITE HO ZO ZÁSUVKY. V PRÍSTROJI NIESÚ ŽIADNE ČASTI

OPRAVITELNE SPOTREBITELOM. VŽDY SA OBRACAJTE NA KVALIFIKOVANÝ AUTORIZOVANÝ SERVIS. SPOTREBIČ JE POD NEBEZPEČNÝM NAPÄTÍM.

NEBEZPEČENSTVO UDUSENIA. PE VRECKO ODKLADAJTE MIMO DOSAHU DETÍ. VRECKO NIE JE NA HRANIE. NEPOUŽÍVAJTE TOTO VRECÚŠKO V KOLÍSKACH, POSTIELKACH, KOČÍKOCH ALEBO DETSKÝCH OHRÁDKACH.

(Vzťahuje sa na Európsku úniu a európske krajiny so systémami oddeleného zberu)

Tento symbol na výrobku alebo obale znamená, že s výrobkom po ukončení jeho životnosti nemôže byť nakladané ako s bežným odpadom z domácnosti. Musí sa odovzdať do príslušnej zberne na recykláciu elektrických a elektronických zariadení. Zaručením správnej likvidácie tohto výrobku pomôžete pri predchádzaní potenciálnych negatívnych dopadov na životné prostredie a na zdravie človeka, ktoré by mohli byť zapríčinené nevhodným zaobchádzaním s odpadmi z tohto výrobku. Recyklovaním materiálov pomôžete zachovať prírodné zdroje. Podrobnejšie informácie o recyklácii tohto výrobku vám na požiadanie poskytne miestny úrad, služba likvidácie komunálneho odpadu alebo predajňa, v ktorej ste si tento výrobok zakúpili.

Informácie o výrobku a servisnej sieti nájdete na internetovej adrese www.JVCAUDIO.sk

Týmto ETA a.s. prehlasuje, že typ rádiového zariadenia TH-E874B je v súlade so smernicou 2014/53/EU. Úplné znenie prehlásenia o zhode EÚ je k dispozícii na tejto internetovej adrese: www.JVCAUDIO.cz/doc

ÚVOD
