Rview S2 - Tolató kamera Tracer - Ingyenes használati útmutató

Márka	Tracer
Modell	Rview S2
Terméktípus	Hátrameneti kamera készlet (rendszámtáblakeret kamera + összecsukható monitor)
Kamera keret méretei	546 x 140 x 21 mm (a kézikönyv szerint)
Monitor képernyő átlója	4.3 hüvelyk
Kamera felbontás	756 x 582 pixel
Monitor felbontás	800 x 480 pixel
Látószög	120 fok
Kamera dőlésszög állítás	30 fok
Éjjellátás	4 IR dióda éjszakai üzemmódhoz
Tápellátás	12V DC, 60 mA (kamera és monitor egyenként)
Csatlakozó kábel hossza (kamerától a monitorig)	6 m (600 cm)
Tápkábel hossza	1 m (100 cm)
Kamera kábel hossza	50 cm
Monitor kábel hossza	50 cm
Telepítés	Csatlakoztatást igényel a jármű tolatólámpa áramköréhez; szakember általi telepítés javasolt
Funkció	Automatikusan megjeleníti a hátulnézetet, amikor a hátrameneti fokozat be van kapcsolva
Karbantartás	Tisztítsa puha, nedves ruhával; ne használjon erős vegyszereket
Biztonsági figyelmeztetés	Nem helyettesíti a visszapillantó tükröt; holtterek léteznek; csak segédeszközként használja
Pótalkatrészek és javíthatóság	Vegye fel a kapcsolatot a gyártóval vagy az engedélyezett szervizközponttal a pótalkatrészekért
Környezetvédelmi ártalmatlanítás	Ne dobja ki háztartási hulladékként; újrahasznosítsa a helyi előírások szerint (WEEE)

Gyakran ismételt kérdések - Rview S2 Tracer

Hogyan telepítsem a Tracer Rview S2 hátrameneti kamerát?

A telepítés magában foglalja a kamera csatlakoztatását a jármű tolatólámpa áramköréhez és a kábelek vezetését a monitorhoz. Javasolt szakember által végeztetni a telepítést. Ha saját maga csinálja, gondosan kövesse a kézikönyvet, és győződjön meg arról, hogy minden csatlakozás biztonságos.

Milyen járművekkel kompatibilis az Rview S2?

Az Rview S2 12V-os elektromos rendszerrel és szabványos rendszámtábla rögzítési területtel rendelkező járművekhez készült. Személygépkocsikra, SUV-okra, kisteherautókra és teherautókra telepíthető. A kamera keret a legtöbb rendszámtábla méretre illeszkedik, és csavarokkal vagy kábelkötegelőkkel rögzíthető.

Hogyan működik az éjjellátás?

A kamera 4 IR (infravörös) diódával rendelkezik, amelyek gyenge fényviszonyok között automatikusan aktiválódnak, fekete-fehér képet biztosítva kellő tisztasággal az éjszakai tolatáshoz. Az IR hatótávolsága korlátozott, ezért legyen óvatos teljes sötétségben.

Beállíthatom a kamera szögét?

Igen, a kamera mechanikus dőlésszög-állítással rendelkezik, akár 30 fokig. A kamerát fel vagy le döntheti a jármű magasságának és parkolási igényeinek megfelelő látószög optimalizálásához.

Mi található a dobozban?

A doboz tartalma: rendszámtábla keret beépített kamerával, összecsukható monitor 4,3 hüvelykes képernyővel, 6 méteres csatlakozó kábel (kamerától a monitorig), 1 méteres tápkábel, két gyorscsatlakozó és egy felhasználói kézikönyv.

Hogyan tisztítsam a kamera lencséjét vagy a monitort?

Használjon puha, száraz vagy enyhén nedves ruhát a lencse és a képernyő óvatos letörléséhez. Kerülje a súroló hatású tisztítószerek, alkohol vagy ammónia alapú termékek használatát, mert ezek károsíthatják a bevonatot.

A monitorhoz jár tartó a rögzítéshez?

A monitor a műszerfalra helyezhető. Összecsukható állvánnyal érkezik, amely lehetővé teszi a kényelmes elhelyezést. Állandóbb telepítéshez használhat ragasztópárnákat (nem tartozék) vagy vásárolhat kompatibilis tartót.

Nem jelenik meg kép a képernyőn. Mit kell ellenőriznem?

Először győződjön meg arról, hogy a jármű hátrameneti fokozatban van, és a tolatólámpa működik. Ellenőrizze az összes kábelcsatlakozást: a kamera-monitor kábelt, a tápcsatlakozásokat és a földelő vezetéket. Vizsgálja meg a tolatólámpa áramkörének biztosítékát. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az ügyfélszolgálattal.

Az Rview S2 vízálló?

A kamera a rendszámtábla keretben található, és időjárásálló, de nem teljesen víz alá meríthető. Ellenáll az esőnek és autómosásnak, de kerülje a nagynyomású vízsugarat a kamera felé irányítva.

Mennyi a garanciaidő?

A Tracer Rview S2 általában 1 év garanciával rendelkezik gyártási hibákra. A konkrét feltételekért tekintse meg a csomagban található garanciajegyet, vagy lépjen kapcsolatba a Tracer ügyfélszolgálatával.

HASZNÁLATI ÚTMUTATÓ Rview S2 Tracer

1. A szett beszerelése beavatkozást igényel a gépjármű elektromos hálózatába, ezért javasoljuk, hogy a bekötést bízza autószervizre.
2. A szett saját kezüleg végrehajtott beszerelése során kövesse az útmutatót, ha kérdése, kétsége van, forduljon tanácsért a gyártóhoz vagy a kiválasztott szervizhez.
3. A gyártó nem vállal felelősséget a termékben vagy a gépjárműben keletkező, a szett helytelen bekötése okozta károkért.
4. A tolatókamera szett nem helyettesíti a visszapillantó tükröt és nem eredményezi, hogy a gépkocsivezetőnek kevésbé kelljen körültekintőnek lennie a tolatás és egyéb manöver során. A tolatás során ne támaszkodjon kizárólag a tolatókamera szolgáltatta képre, mivel ez csak egy korlátozott látóterű, további kiegészítő berendezés.
5. A gyártó nem vállal felelősséget a tolatókamera használata mellett, tolatás és egyéb manöver végrehajtásakor bekövetkező közlekedési esetek és balesetek során keletkező károkért.

A SZETT TARTALMA / MÜSZAKI SPECIFIKÁCIÓ

	Rendszámtábla keret beépített kamerával (1 db)Méretek: 546 x 140 x 21 cmFelbontás: 756 x 582 pixLátószög: 120 fokKamera dőlésszög szabályozás: 30 fokTápellátás: 12 V / 60 mATápkábel / videókábel hossza: 50 cmÉjjeli mód - 4 IR dióda
	Lehajtható monitor (1 db)Felbontás: 800x480 pixKépernyőátmérő: 4,3 colTápellátás: 12 V / 60 mATápkábel / videókábel hossza: 50 cm
	KAMERA / MONITOR csatlakozókábel (1 db)Tápkábel / videókábel hossza: 600 cm
	KAMERA/ MONITOR tápvezeték (1 db)Kábelhossz: 100 cm
	GYORSCSATLAKOZÓ/KONNEKTOR kábel (2 db)

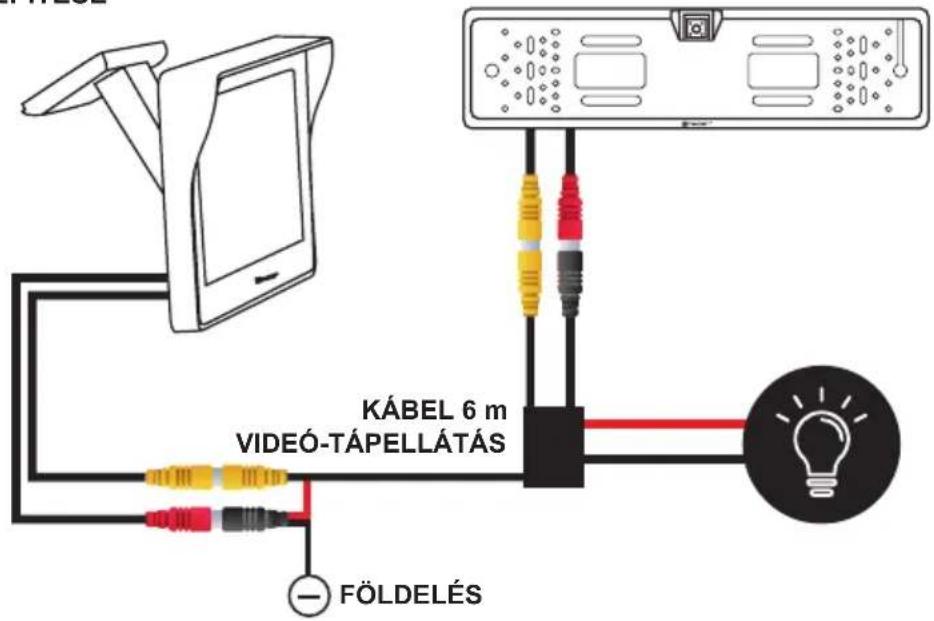

A SZETT BEÉPÍTÉSE

KÁBEL 6 m VIDEO-TÁPELLÁTÁS — FÖLDELÉS

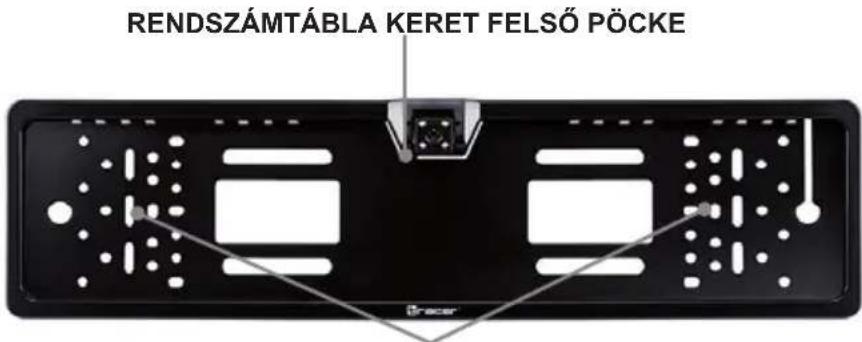

RENDSZÁMTÁBLA KERET BESZERELÉSE A BEÉPÍTETT KAMERÁVAL

1. Szereld le az eredeti rendszámtáblát a rendszámtábla kerettel együtt.
2. Jelöld be (csomagtartó kilincs, egyéb technikai nyílás), hol tudod bevezetni a kábelt (50 cm hosszú) a csomagtartóba.
3. Ha nincs gyárilag kialakított bevezető csatorna, akkora átmérőjű lyukat kell kifúrnod, amelyen átvezethető a rendszámtábla keret kábel végén található sárga és piros chinch.
4. Mielött rögzíted a keretet, döntsd el, hogyan szeretnéd rögzíteni a rendszámtáblát (5. pont)!
5. A rendszámtáblát felülröl a keret tartja a RENDSZÁMTÁBLA KERETBE PATTINTÁSÁVAL, de alulról egyéni rögzítést igényel, amit a felhasználó választ ki.
   a. Csavarokkal történő rögzítés a rendszámtáblakeret karosszériára csavarozásával.
   b. A rendszámtábla rendszámtábla keretre csavarozása további csavarokkal (a szett nem tartalmazza), a rendszámtábla kereten lévő UNIVERZÁLIS RÖGZÍTŐ LYUKAK felhasználásával.
   c. A rendszámtábla rendszámtábla keretre rögzítése kábelkötegelővel (a szett nem tartalmazza) a rendszámtábla kereten lévő

RENDSZÁMTÁBLA KERET FELSŐ PÖCKE

UNIVERZÁLIS RÖGZÍTŐ LYUKAK

• Rendszámtábla rögzítése
- Rendszámtábla keret rögzítése a karosszériára

1. Csavard fel a rendszámtábla keretet a gyári rendszámtábla keret eredeti rögzítéseivel, miután átvezetted a kábelt a karosszérián kialakított nyíláson.

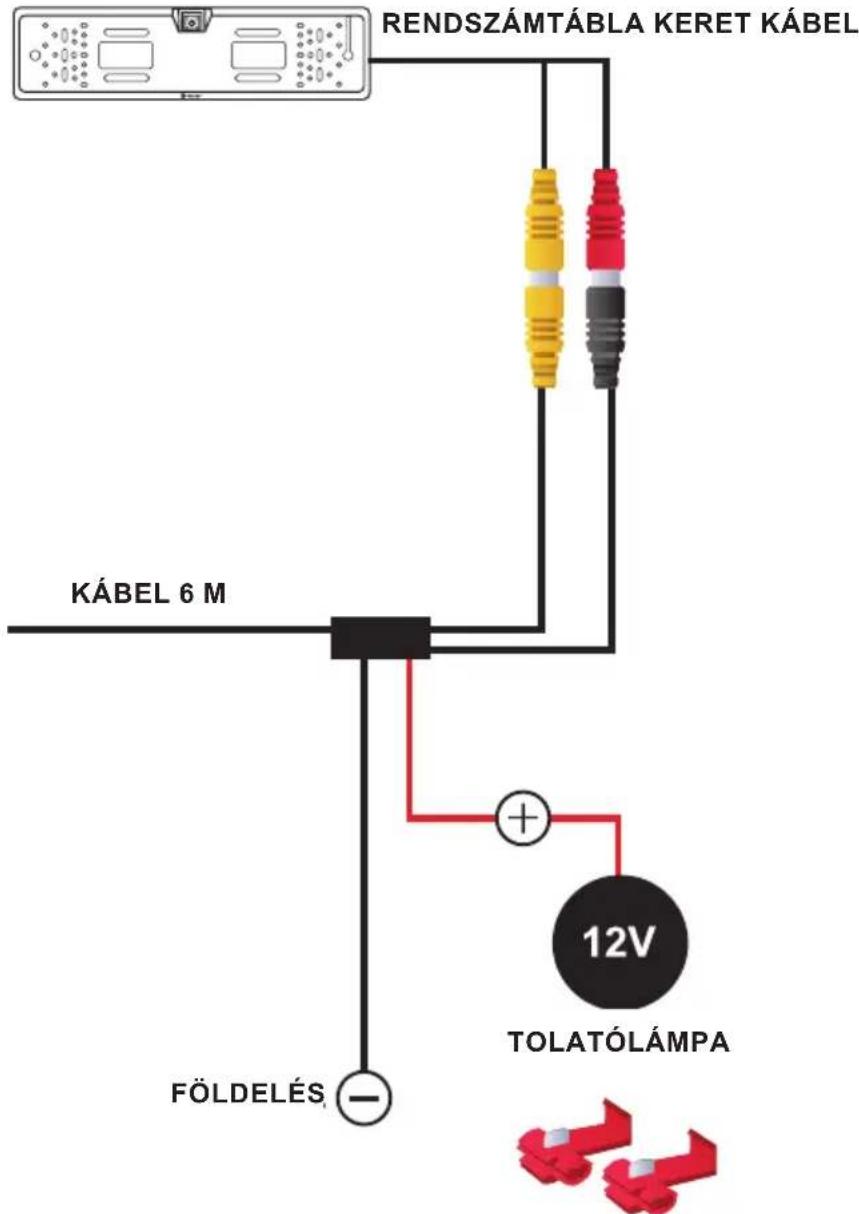

CSATLAKOZTATÁS A TOLATÓLÁMPÁRA

RENDSZÁMTÁBLA KERET KÁBEL KÁBEL 6 M FÖLDELÉS + 12V TOLATÓLÁMPA

1. Keresd meg a tolatólámpa izzójának a tápvezetékét a gépjármű elektromos sémája alapján vagy egy 12V árammérővel (a szett nem tartalmazza).
2. Csatlakoztasd a tolatólámpa tápkábelét a szettben lévő KONNEKTORRAL/GYORSCSATLAKOZÓVAL a 6M KÁBEL piros vezetékére (a kamera és az LCD monitor tápellátására).
3. Csatlakoztasd a 6M KÁBEL fekete vezetékét a gépkocsi földelésére.
4. Csatlakoztasd a RENDSZÁMTÁBLA KERET piros végződését a 6M KÁBEL fekete végződésére.
5. Csatlakoztasd a RENDSZÁMTÁBLA KERET sárga végződését a 6M KÁBEL sárga végződésére.

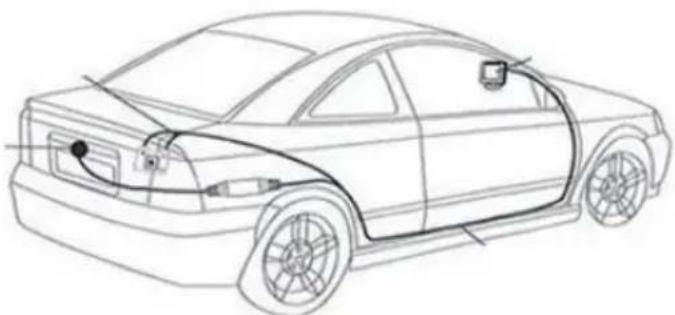

6 M KÁBEL ÁTVEZETÉSE A GÉPKOCSI BELSEJÉBEN

1. Tervezd meg a kábel elvezetését a csomagtartóból (a tolatólámpa környékéről) a gépkocsi műszerfalára, ahová a monitor kerül.
2. A kábelt javasolt elrejtve vezetni, hogy megóvja az elszakadástól és a kopástól.
3. Vezesse végig a kábelt a gépkocsi szönyege, műanyag elemei alatt vagy a tetőkárpit fölött.

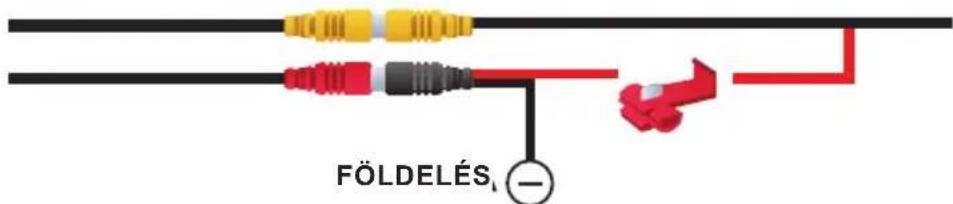

MONITOR CSATLAKOZTATÁSA

MONITOR KÁBELE 6 M KÁBEL

FÖLDELÉS,

1. Válaszd ki, hova kerüljön a monitor a műszerfalon.
2. Csatlakoztasd a 6 M KÁBEL piros vezetékét a MONITOR TÁPKÁBEL piros vezetékére. Ehhez felhasználhatod a szettben található CSATLAKOZÓT / KONNEKTORT.
3. Csatlakoztasd a MONITOR KÁBEL piros vezetékét a MONITOR TÁPKÁBEL fekete vezetékére.
4. Csatlakoztasd a MONITOR KÁBEL sárga csatlakozóját a 6 M KÁBEL sárga csatlakozójára.
5. Csatlakoztasd a TÁPKÁBEL fekete vezetékét a gépkocsi földelésére (pl. a kormány alatt, a biztosítékok közelében).

Ha minden műveletet megfelelően végrehajtottál, a hátramenet bekapcsolását követően a tolatólámpa tápellátása bekapcsolja a tolatókamerát és megjelenik a monitor képernyőjén a kamera képe

Az elektromos és elektronikus berendezések hulladékai szimbólum (WEEE – ang. Waste Electrical and Electronic Equipment).

A WÉEE szimbólum használata azt jelenti, hogy a jelen terméket nem lehet háztartási hulladékként kezelni. A megfelelő újrahasznosítás biztosításával hozzájárul a természetes környezet megóvásához. A jelen termék újrahasznosítására vonatkozó további információk eléréséhez lépjen kapcsolatba a helyi hatóságok képviseletével, a hulladékhasznosítóval vagy az üzlettel, ahol a terméket megvásárolta.
