Rview S2 - Камера за заден ход Tracer - Безплатно ръководство за потребителя

Марка	Tracer
Модел	Rview S2
Тип продукт	Набор за задно виждане (камера в рамка за регистрационен номер + сгъваем монитор)
Размери на рамката на камерата	546 x 140 x 21 mm (съгласно ръководството)
Диагонал на екрана на монитора	4.3 инча
Резолюция на камерата	756 x 582 пиксела
Резолюция на монитора	800 x 480 пиксела
Ъгъл на видимост	120 градуса
Регулиране на наклона на камерата	30 градуса
Нощно виждане	4 IR диода за нощен режим
Захранване	12V DC, 60 mA (камера и монитор всеки)
Дължина на свързващия кабел (камера към монитор)	6 m (600 cm)
Дължина на захранващия кабел	1 m (100 cm)
Дължина на кабела на камерата	50 cm
Дължина на кабела на монитора	50 cm
Монтаж	Изисква свързване към веригата на задните светлини на автомобила; препоръчително е професионален монтаж
Функция	Автоматично показва заден изглед при включване на задна предавка
Поддръжка	Почиствайте с мека, влажна кърпа; не използвайте агресивни химикали
Предупреждение за безопасност	Не замества огледалото за задно виждане; съществуват слепи зони; използвайте само като помощно устройство
Резервни части и ремонтопригодност	Свържете се с производителя или оторизиран сервиз за резервни части
Изхвърляне в околната среда	Не изхвърляйте с битови отпадъци; рециклирайте според местните разпоредби (WEEE)

Често задавани въпроси - Rview S2 Tracer

Как да инсталирам задната камера Tracer Rview S2?

Инсталацията включва свързване на камерата към веригата на задните светлини на автомобила и прокарване на кабелите до монитора. Препоръчва се монтажът да се извърши от професионален автосервиз. Ако го правите сами, следвайте внимателно ръководството и се уверете, че всички връзки са сигурни.

С кои автомобили е съвместим Rview S2?

Rview S2 е проектиран за автомобили с 12V електрическа система и стандартно място за закрепване на регистрационен номер. Може да се инсталира на леки автомобили, SUV, микробуси и камиони. Рамката на камерата пасва на повечето размери на регистрационни номера и може да се закрепи с винтове или кабелни връзки.

Как работи нощното виждане?

Камерата разполага с 4 IR (инфрачервени) диода, които автоматично се активират при слаба осветеност, осигурявайки черно-бяло изображение с достатъчна яснота за движение на заден ход през нощта. IR обхватът е ограничен, така че бъдете внимателни в пълен мрак.

Мога ли да регулирам ъгъла на камерата?

Да, камерата има механично регулиране на наклона до 30 градуса. Можете да наклоните камерата нагоре или надолу, за да оптимизирате ъгъла на видимост според височината на автомобила и нуждите ви при паркиране.

Какво е включено в кутията?

Кутията съдържа: рамка за регистрационен номер с вградена камера, сгъваем монитор с 4.3-инчов екран, 6-метров свързващ кабел (камера към монитор), 1-метров захранващ кабел, два бързи конектора и ръководство за потребителя.

Как да почистя обектива на камерата или монитора?

Използвайте мека, суха или леко влажна кърпа, за да почистите внимателно обектива и екрана. Избягвайте абразивни почистващи препарати, алкохол или продукти на основата на амоняк, тъй като могат да повредят покритието.

Мониторът идва ли със скоба за монтаж?

Мониторът е проектиран да се поставя на таблото. Идва със сгъваема стойка, която ви позволява да го позиционирате удобно. За по-постоянен монтаж можете да използвате самозалепващи подложки (не са включени) или да закупите съвместима скоба.

Не получавам изображение на екрана. Какво трябва да проверя?

Първо се уверете, че автомобилът е на задна предавка и задната светлина работи. Проверете всички кабелни връзки: кабела от камерата към монитора, захранващите връзки и заземителния проводник. Проверете предпазителя за веригата на задните светлини. Ако проблемът продължава, свържете се с поддръжката.

Rview S2 водоустойчив ли е?

Камерата е разположена в рамката на регистрационния номер и е устойчива на атмосферни влияния, но не е напълно водоустойчива. Може да издържи на дъжд и автомивки, но избягвайте струи вода под високо налягане, насочени към камерата.

Какъв е гаранционният срок?

Tracer Rview S2 обикновено идва с 1-годишна гаранция срещу производствени дефекти. За конкретни условия вижте гаранционната карта, включена в опаковката, или се свържете с отдела за обслужване на клиенти на Tracer.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Rview S2 Tracer

1. По време на инсталирането на комплекта се изисква намеса в електрическата система на автомобиля, затова се препоръчва да се обърнете към професионален сервис за автомобил за монтаж.
2. В случай на самостоятелна инсталация, следвайте инструкциите и в случай на съмнение се консултирайте с производителя или избрания автомобилен сервис.
3. Производителят не носи отговорност за повреди по продукта или превозното средство в резултат на неправилна инсталация на комплекта в автомобиля.
4. Комплектът на камера за задно виждане не замества функцията на огледало за обратно виждане и не намалява необходимостта от концентрация на водача. Когато извършвате маневри, не разчитайте само на изображението от камерата за задно виждане, защото това е само допълнителен, подпомагащ изглед с ограничен диапазон на видимост (мъртви зони).
5. Производителят не носи отговорност за щети, възникнали вследствие на сблъськ или повреда на превозното средство(превозните средства) в резултат на маневри, извършени въз основа на изображението от камерата.

	Рамка на регистрационната табела с камера (1 бр.)Размери: 546 x 140 x 21 смРезолюция: 756 x 582 pixЪгъл на виждане: 120 градусаРегулиране на наклона на камерата: 30 градусаЗахранване: 12 V / 60 мАДължина на захранващия/видео кабел 50 смНощен режим - 4 диода IR
	Прибиран дисплей (1 бр.)Резолюция: 800x480 pixДиагонал на екрана 4,3 инчаЗахранване: 12 V / 60 мАДължина на захранващия/видео кабел 50 см
	Кабел за свързване КАМЕРА - ДИСПЛЕЙ (1 бр.)Дължина на захранващия/видео кабел 600 см
	Захранващ кабел КАМЕРА / ДИСПЛЕЙ (1 бр.)Дължина на кабела: 100 см
	КОНЕКТОР за кабели (2 бр.)

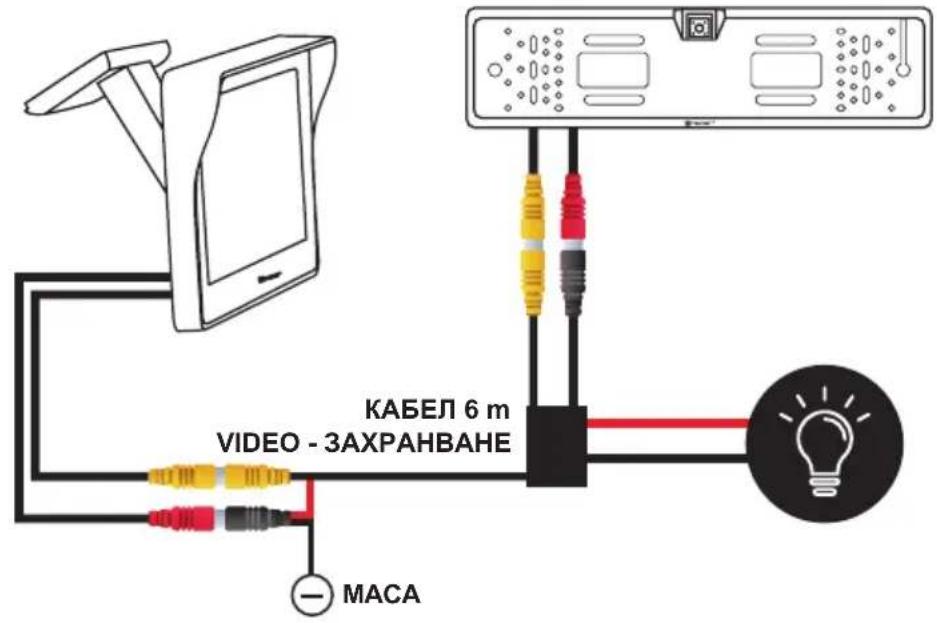

МОНТАЖ НА КОМПЛЕКТА

КАБЕЛ 6 m VIDEO - ЗАХРАНВАНЕ — MACA

1. Демонтирайте оригиналната табела с рамката на табелата.
2. Намерете място (брава на багажника, друг технически отвор), в който можете да въведете кабелите (с дължина 50 cm) в багажника.
3. Ако няма фабрично направлен входящ канал, е необходимо да се пробие отвор с диаметър, който позволява въвеждане на (поредно) жълт и червен конектор chinch, разположен в края на окабеляването на рамката.
4. Преди да монтирате рамката, решете как искате да прикрепите регистрационната табела (точка 5)!

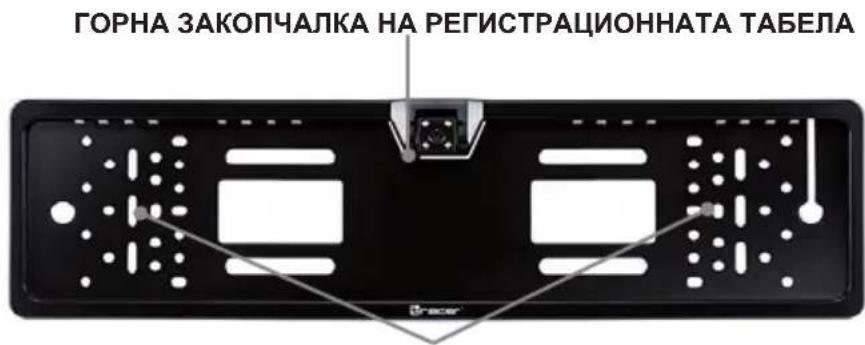

5. Табелата отгоре се поддържа от рамката посредством ГОРНАТА ЗАКОПЧАЛКА НА ТАБЕЛАТА, но отделу се изисква индивидуално закрепване, което е отговорност на потребителя:
   а. Закрепване с винтове, използвани за завинтване на рамката към автомобиля.
   b. Завинтете табелата към рамката с допълнителни винтове (не са включени в комплекта), използвайки УНИВЕРСАЛНИТЕ МОНТАЖНИ ОТВОРИ в рамката.
   с. Закрепване на табелата към рамката с помощта на кабелни връзки (не са включени в комплекта) с помощта на УНИВЕРСАЛНИ МОНТАЖНИ ОТВОРИ в рамката.

• Закрепване на регистрационната табела
• Закрепване на рамката към автомобиля

1. Завинтете рамката, като използвате оригиналните закрепвания на фабричната рамка на регистрационна табела, като първо въведете кабелите през предназначен за това отвор в ламарината на автомобиля.

1. Намерете захранващия кабел за светлите за движение назад, като използвате електрическата схема на автомобиля или с помощта на измервателен уред за 12V (не е включен в комплекта).
2. Използвайки включения в комплекта КОНЕКТОР свържете червената жица в КАБЕЛА 6М към кабела за захранване на светлините за движение назад (ще служи за захранване на камерата и LCD дисплей).
3. Черната жица от КАБЕЛА 6М трябва да свържете към потенциал маса на автомобиля.
4. Свържете червения край на КАБЕЛА ЗА РАМКАТА към черния край на КАБЕЛА 6М.
5. Свържете жълтия край на КАБЕЛА ЗА РАМКАТА към жълтия край на КАБЕЛА 6М.

1. Планирайте разполагане на кабела от багажника (съседство на светлините за движение назад) към таблото на колата на мястото, където планирате инсталирането на дисплея.
2. Препоръчва се да не прекарвате кабела повърхностно, тъй като ще бъде изложен на протриване и прекъсване.
3. Прокарайте кабела под тапицерията на превозното средство, тапицерията под покрива или пластмасовите части на автомобиля.

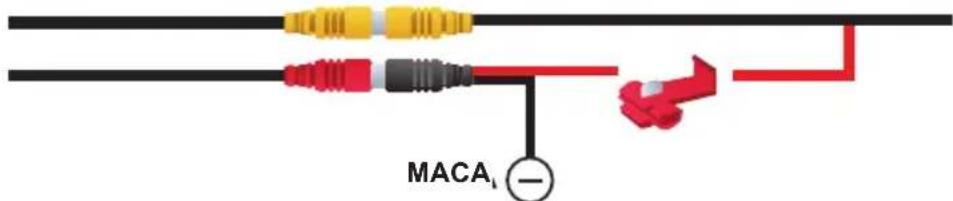

СЪРЗВАНЕ НА ДИСПЛЕЯ

КАБЕЛ НА ДИСПЛЕЯ КАБЕЛ 6 М

MACA

1. Разположете дисплея избраното от Вас място върху таблото.
2. Свържете червената жица от КАБЕЛА 6 М с червената жица от ЗАХРАНВАЩИЯ КАБЕЛ НА ДИСПЛЕЯ. За това можете да използвате КОНЕКТОР от комплекта.
3. Свържете червения конектор на КАБЕЛА НА ДИСПЛЕЯ към черния конектор на ЗАХРАНВАЩИЯ КАБЕЛ НА ДИСПЛЕЯ.
4. Свържете жълтия конектор на КАБЕЛА НА ДИСПЛЕЯ към жълтия конектор на КАБЕЛА 6 М.
5. Свържете черната жица от ЗАХРАНВАЩИЯ КАБЕЛ към потенциал маса на колата (напр. в камерата под волана, в съседството на кутията с предпазители).

Ако сте направили всичко правилно, след включване на задната предавка захранването на светлините за движение назад трябва да активира камерата за задно виждане и дисплея, в резултат на което върху дисплея ще се появи изображението от камерата.
