Značka	Tracer
Model	Rview S2
Typ produktu	Sada zadnej kamery (rámček na tabuľu s kamerou + skladací monitor)
Rozmery rámu kamery	546 x 140 x 21 mm (podľa manuálu)
Uhlopriečka obrazovky monitora	4,3 palca
Rozlíšenie kamery	756 x 582 pixelov
Rozlíšenie monitora	800 x 480 pixelov
Pozorovací uhol	120 stupňov
Nastavenie sklonu kamery	30 stupňov
Nočné videnie	4 IR diódy pre nočný režim
Napájanie	12V DC, 60 mA (kamera a monitor každý)
Dĺžka prepojovacieho kábla (kamera k monitoru)	6 m (600 cm)
Dĺžka napájacieho kábla	1 m (100 cm)
Dĺžka kábla kamery	50 cm
Dĺžka kábla monitora	50 cm
Inštalácia	Vyžaduje pripojenie k obvodu spiatočných svetiel vozidla; odporúča sa odborná inštalácia
Funkcia	Automaticky zobrazuje pohľad dozadu pri zaradení spiatočky
Údržba	Čistite mäkkou vlhkou handričkou; nepoužívajte agresívne chemikálie
Bezpečnostné upozornenie	Nenahrádza spätné zrkadlo; existujú mŕtve uhly; používajte len ako pomocné zariadenie
Náhradné diely a opraviteľnosť	Obráťte sa na výrobcu alebo autorizované servisné stredisko pre náhradné diely
Likvidácia v súlade s ochranou životného prostredia	Nelikvidujte ako domový odpad; recyklujte podľa miestnych predpisov (WEEE)

Často kladené otázky - Rview S2 Tracer

Ako nainštalovať zadnú kameru Tracer Rview S2?

Inštalácia zahŕňa pripojenie kamery k obvodu spiatočných svetiel vozidla a vedenie káblov k monitoru. Odporúča sa, aby inštaláciu vykonala odborná autoservisná služba. Ak to robíte sami, pozorne postupujte podľa manuálu a uistite sa, že všetky pripojenia sú bezpečné.

S akými vozidlami je Rview S2 kompatibilný?

Rview S2 je navrhnutý pre vozidlá s 12V elektrickým systémom a štandardnou montážnou plochou pre poznávaciu značku. Môže byť nainštalovaný na osobné autá, SUV, dodávky a nákladné autá. Rám kamery pasuje na väčšinu veľkostí poznávacích značiek a môže byť upevnený pomocou skrutiek alebo sťahovacích pások.

Ako funguje nočné videnie?

Kamera je vybavená 4 IR (infračervenými) diódami, ktoré sa automaticky aktivujú pri slabom osvetlení a poskytujú čiernobiely obraz s dostatočnou jasnosťou pre cúvanie v noci. Dosah IR je obmedzený, preto buďte opatrní v úplnej tme.

Môžem upraviť uhol kamery?

Áno, kamera má mechanické nastavenie sklonu až do 30 stupňov. Kameru môžete nakloniť nahor alebo nadol, aby ste optimalizovali uhol záberu pre výšku vášho vozidla a potreby parkovania.

Čo je súčasťou balenia?

Balenie obsahuje: rám na poznávaciu značku s integrovanou kamerou, skladací monitor s 4,3-palcovou obrazovkou, 6-metrový prepojovací kábel (kamera k monitoru), 1-metrový napájací kábel, dva rýchlospojky a používateľskú príručku.

Ako čistiť šošovku kamery alebo monitor?

Použite mäkkú, suchú alebo mierne navlhčenú handričku na jemné utretie šošovky a obrazovky. Vyhnite sa používaniu abrazívnych čistidiel, alkoholu alebo výrobkov na báze amoniaku, pretože by mohli poškodiť povrchovú úpravu.

Je monitor dodávaný s držiakom na montáž?

Monitor je navrhnutý na umiestnenie na palubnú dosku. Je dodávaný so skladacím stojanom, ktorý umožňuje pohodlné umiestnenie. Pre trvalejšiu inštaláciu môžete použiť lepiace podložky (nie sú súčasťou balenia) alebo zakúpiť kompatibilný držiak.

Na obrazovke sa nezobrazuje žiadny obraz. Čo mám skontrolovať?

Najprv sa uistite, že vozidlo je v spiatočke a spiatočné svetlo funguje. Skontrolujte všetky káblové pripojenia: kábel kamery k monitoru, napájacie pripojenia a uzemňovací vodič. Overte poistku obvodu spiatočných svetiel. Ak problém pretrváva, kontaktujte podporu.

Je Rview S2 vodotesný?

Kamera je umiestnená v ráme poznávacej značky a je odolná voči poveternostným vplyvom, ale nie je úplne ponorná. Znesie dážď a umývanie auta, ale vyhnite sa smerovaniu vysokotlakových vodných prúdov na kameru.

Aká je záručná doba?

Tracer Rview S2 sa zvyčajne dodáva s 1-ročnou zárukou na výrobné chyby. Konkrétne podmienky nájdete na záručnom liste v balení alebo kontaktujte zákaznícku podporu Tracer.

NÁVOD NA OBSLUHU Rview S2 Tracer

1. Súprava počas inštalácie si vyžaduje zásah do elektrického systému vozidla, preto odporúčame, obrátit' sa s inštaláciou na odborný autoservis.
2. V prípade vlastnej inštalácie postupujte podľa pokynov a v prípade pochybností sa obrátte na výrobcu alebo na vybraný autoservis.
3. Výrobca nezodpovedá za škody na výrobku alebo vozidle spôsobené v dôsledku nesprávnej inštalácie súpravy do vozidla.
4. Súprava cúvacej kamery nenahrádza funkciu spätného zrkadla a nezbavuje vodiča povinnosti zachovat' maximálnu koncentráciu. Pri vykonávaní manévrov sa nespoliehajte len na obraz z cúvacej kamery, pretože sa jedná len o d'alší, podporný pohl'ad s obmedzeným dohl'adom (slepé miesta).
5. Výrobca nezodpovedá za škody spôsobené kolíziou alebo poškodením vozidla (vozidiel) v dôsledku manévrov vykonávaných na základe obrazu z kamery.

OBSAH SÚPRAVY / TECHNICKÁ ŠPECIFIKÁCIA

	Rámček na poznávaciu značku s kamerou (1 ks.) Rozmery: 546 x 140 x 21 cm Rozlíšenie: 756 x 582 pixelov Uhol pohl'adu: 120 stupňov Nastavenie sklonu kamery: 30 stupňov Napájanie: 12 V / 60 mA DÍžka napájacieho / video kábla: 50 cm Nočný režim - 4 diódy IR
	Skládací monitor (1 ks.) Rozlíšenie: 800 x 480 pixelov Uhlopriečka displeja: 4,3 palca Napájanie: 12 V / 60 mA DÍžka napájacieho / video kábla: 50 cm
	Pripojovací kábel KAMERA – MONITOR (1 ks.) DÍžka napájacieho / video kábla: 600 cm
	Napájecí kábel KAMERA / MONITOR (1 ks.) DÍžka kábla: 100 cm
	RÝCHLOSPOJKA / KONEKTOR do káblov (2 ks.)

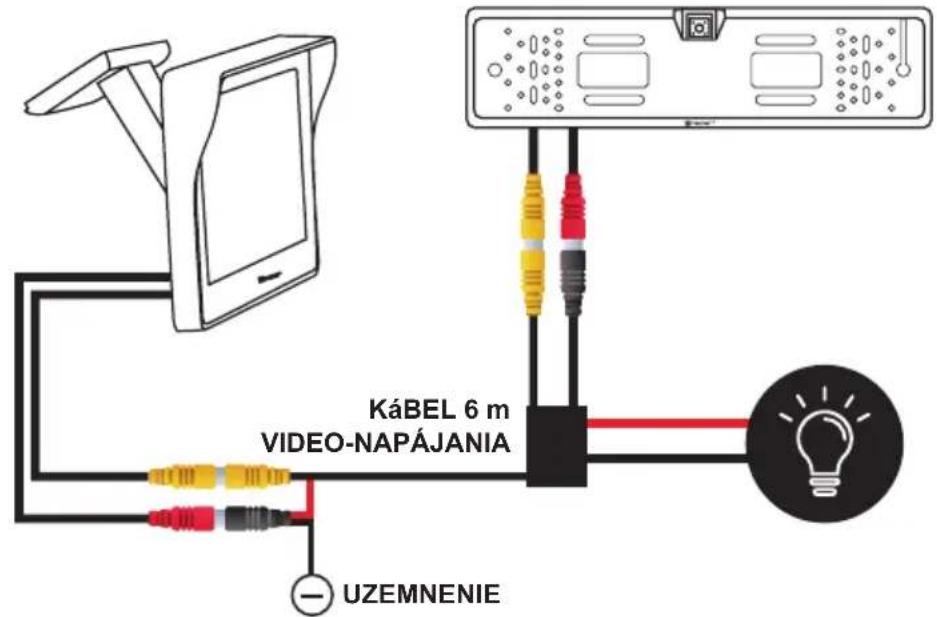

MONTÁŽNA SADA

KÁBEL 6 m VIDEO-NAPÁJANIA — UZEMNENIE

MONTÁŽ RÁMČEKA S KAMEROU NA VOZIDLE

1. Zložte pôvodnú značku spoločne s rámčekom.
2. Nájdite miesto (otváranie kufra, iný technický otvor), ktorým môžete pretiahnuť káble (dlžka 50 cm) do kufra.
3. Ak nie je dostupná žiadna továrenská priechodka, bude potrebné vyvřtať otvor s priemerom, ktorý umožní pretiahnutie (postupne) žltého a červeného konektora cinch, umiestnených na konci kabeláže rámčeka.
4. Pred pripevnením rámčeka sa rozhodnite, ako chcete pripevnit' poznávaciu značku (bod 5)!
5. Značka je zhora držaná rámčekom Horný HÁČIK ZNAČKY, avšak zdola si vyžaduje individuálne upevnenje, ktorého vol'ba plne závisí od užívateľa.
   a. Upevnenie pomocou skrutiek pre pripevnenie rámčeka ku karosérii vozidla.
   b. Priskrutkovanie značky k rámčeku pomocou doplnkových skrutiek (nie sú súčasťou dodávky), pomocou UNIVERZÁLNYCH MONTÁŽNYCH OTVOROV v rámčeku.
   c. Pripevnenie značky k rámčeku pomocou uťahovacích opasok (nie sú súčast'ou dodávky) pomocou UNIVERZÁLNYCH UPEVŇOVACÍCH OTVOROV v rámčeku.

HORNÝ HÁČIK REGISTRAČNEJ TABUL'KY

UNIVERZÁLNE MONTÁŽNE OTVORY:

• Upevnenie poznávacej značky
• Upevnenie rámčeka ku karosérii vozidla

1. Po pretiahnutí káblov cez otvor v karosérii vozidla priskrutkujte rámček pomocou originálnych úchytov továrenského rámčeka poznávacej značky.

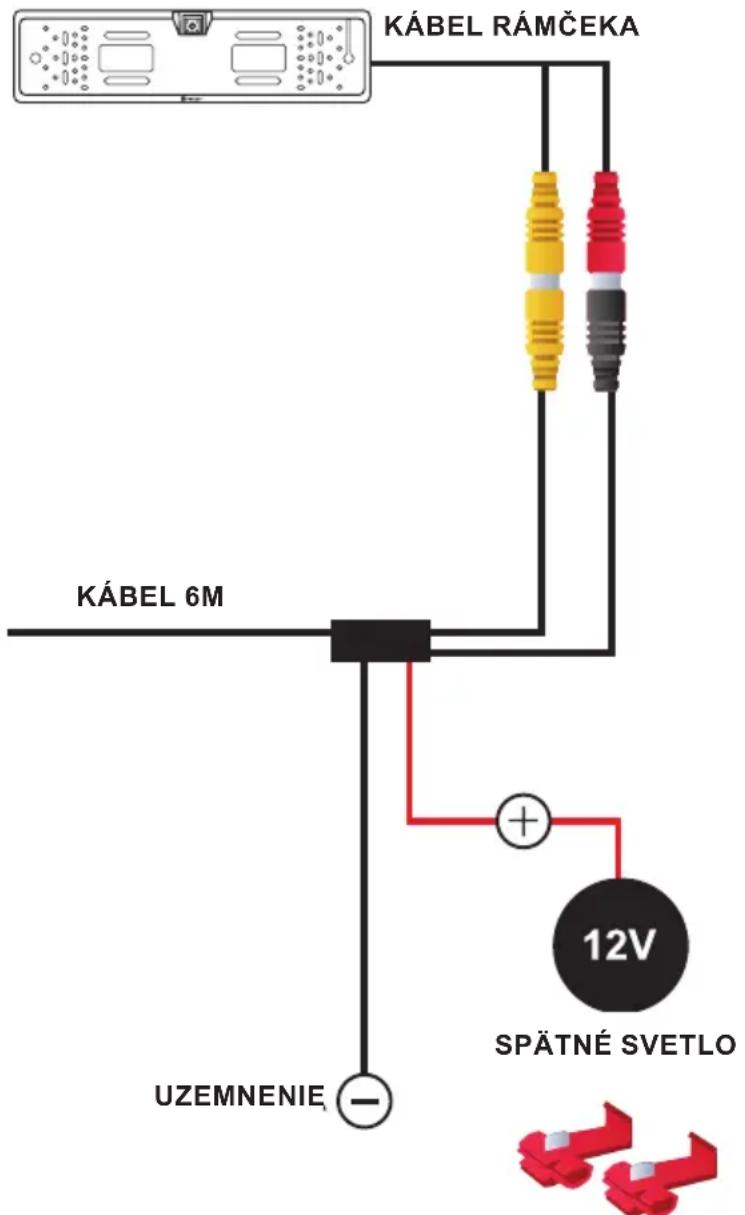

PRIPOJENIE KU SPÄTNÉMU SVETLU

KÁBEL RÁMČEKA KÁBEL 6M UZEMNENIE + 12V SPÄTNE SVETLO

1. Vyhľadajte napájací kábel spätného svetla pomocou elektrickej schémy vozidla alebo pomocou 12V merača prúdu (nie je súčasťou dodávky).
2. Použite KONEKTOR/RÝCHLOSPOJKU, ktorý je súčasťou súpravy, pre pripojenie napájacieho kábla spätného svetla na červený vodič v KÁBLI 6M (bude slúžit' k napájaniu kamery a LCD monitora).
3. Čierny zväzok z KÁBLA 6M je nutné pripojit' k uzemneniu vozidla.
4. Pripojte červenú koncovku KÁBLA RÁMČEKA k čiernemu koncu KÁBLA 6M.
5. Pripojte žltú koncovku KÁBLA RÁMČEKA k žltému koncu KÁBLA 6M.

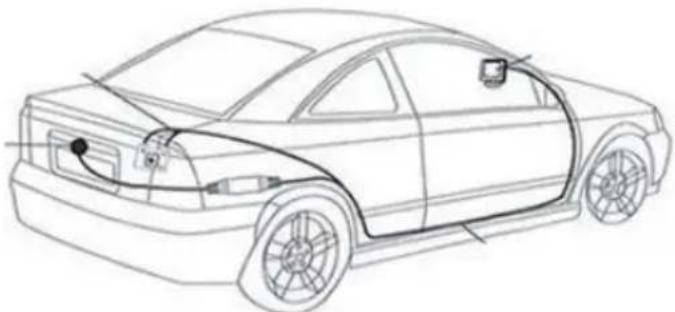

VEDENIE KÁBLA 6M CEZ KABÍNU VOZIDLA

1. Naplánujte vedenie káblov z kufra (okolie spätného svetla) do kokpitu vozidla, v mieste, kde namontujete monitor.
2. Odporúča sa neviest' kábel po povrchu, aby nedošlo k jeho pretrhnutiu alebo poškodeniu.
3. Kábel prevedte pod obložením vozidla, čalúnením alebo plastovými prvkami vozidla.

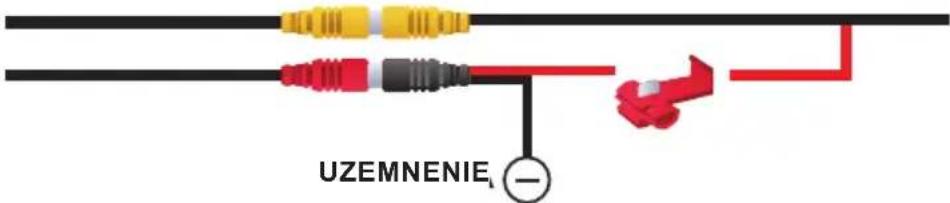

PRIPOJENIE MONITORU

KÁBEL MONITORU KÁBEL 6M

UZEMNENIE

1. Monitor umiestnite do kokpitu podľa vášho výberu.
2. Pripojte červený zväzok KÁBLA 6 M k červenému zväzku NAPÁJACIEHO KÁBLA MONITORA. Použite KONEKTOR/RÝCHLU SPOJKU, ktorá je súčasťou súpravy.
3. Pripojte červenú koncovku KÁBLA MONITORA k čiernemu koncu NAPÁJACIEHO KÁBLA MONITORA.
4. Pripojte žltú koncovku KÁBLA MONITORA k žltému koncu KÁBLA 6M.
5. Čierny zväzok z NAPÁJACIEHO KÁBLA je nutné pripojit' k uzemneniu vozidla (napr. v priestore pod volantom alebo v okolí poistkovej skrinky).

Ak ste všetky kroky urobili správne, po zaradení spätného chodu malo by napájanie spätného svetla aktivovať kameru cúvania. Akonáhle je bezdrôtovou sadou prijatý signál VIDEO, monitor by sa mal prebudit', v dôsledku čoho by sa na obrazovke mal objaviť obraz z kamery.

МЕРЫ БЕЗОПАСНОСТИ

Symbol odpadov pôvodom z elektrického a elektronického zariadenia (WEEE – ang. Waste Electrical and ElectronicEquipment).

Použitie symbolů WEEE znamená, že tento výrobok nemôže byt považovaný za odpad z domácnosti. Zabezpečovaním správneho zneškodnenia pomáhate chránít životné prostredie. Ak chcete získat podrobnejšie informácie ohľadom recyklácie tohto výrobku, kontaktujte zástupcu miestnych orgánov, dodávateľa služieb zneškodňovania odpadov alebo predajňu, kde bol výrobok kúpený.
