Rview S1 Wireless - Zadná kamera Tracer - Bezplatný návod na obsluhu

Typ produktu	Bezdrôtový systém zadnej kamery
Značka	Tracer
Model	Rview S1 Wireless
Rozmery rámu kamery	546 x 140 x 21 mm
Rozlíšenie kamery	756 x 582 pixelov
Pozorovací uhol	120 stupňov
Nastavenie sklonu kamery	30 stupňov
Nočné videnie	4 IR diódy
Veľkosť obrazovky monitora	4,3 palca
Rozlíšenie monitora	800 x 480 pixelov
Napájanie (kamera a monitor)	12 V DC, 60 mA každý
Bezdrôtová frekvencia	2,4 GHz
Bezdrôtový dosah	6 m (na voľnom priestranstve)
Dĺžka kábla kamery	50 cm (napájanie/video)
Dĺžka napájacieho kábla monitora	100 cm
Obsah balenia	Rám kamery, monitor, bezdrôtový vysielač a prijímač, napájacie káble, rýchle konektory
Typ montáže	Integrovaný v ráme na tabuľku s evidenčným číslom
Bezpečnosť	Symbol WEEE; nelikvidujte ako domový odpad
Údržba	Čistite mäkkou suchou handričkou; vyhýbajte sa agresívnym chemikáliám
Určené použitie	Dodatočný výhľad dozadu pre vozidlá; nenahrádza spätné zrkadlá

Často kladené otázky - Rview S1 Wireless Tracer

Ako nainštalujem kameru na svoje vozidlo?

Odstráňte pôvodnú tabuľku s evidenčným číslom a rám. Veďte kábel kamery cez vhodný otvor (napr. kľučku kufra). Ak otvor neexistuje, vyvŕtajte otvor dostatočne veľký pre konektory kábla. Upevnite rám pomocou horného klipu na tabuľku a zaistite spodok skrutkami alebo sťahovacími páskami cez viacúčelové montážne otvory. Pripojte vodiče kamery k vysielaču a napájaniu zadného svetla vozidla.

Je táto kamera kompatibilná so všetkými vozidlami?

Rám kamery je navrhnutý na štandardné upevnenie na tabuľku s evidenčným číslom. Pasuje na väčšinu vozidiel s 12V elektrickým systémom. Inštalácia však môže vyžadovať menšie úpravy, ako je vŕtanie. Ak si nie ste istí, poraďte sa s odborníkom.

Ako je systém napájaný?

Kamera aj monitor sú napájané 12V DC systémom vozidla. Kamera sa pripája k okruhu spätného svetla, takže sa automaticky aktivuje pri zaradení spiatočky. Monitor je možné pripojiť k rovnakému okruhu alebo k stálemu 12V zdroju.

Aký je bezdrôtový dosah systému?

Bezdrôtový vysielač a prijímač pracujú na frekvencii 2,4 GHz s dosahom až 6 metrov (približne 20 stôp) na voľnom priestranstve. Skutočný dosah sa môže líšiť v závislosti od kovu vozidla a prekážok.

Funguje kamera v noci?

Áno, kamera je vybavená 4 infračervenými (IR) diódami pre nočné videnie, ktoré poskytujú jasný obraz pri slabom osvetlení.

Kam mám umiestniť monitor?

Umiestnite 4,3-palcový monitor na palubnú dosku na miesto, ktoré nebráni výhľadu na cestu. Uistite sa, že napájací kábel monitora dosiahne na 12V zdroj.

Môžem tento systém použiť s iným monitorom alebo kamerou?

Systém používa vyhradené bezdrôtové spojenie 2,4 GHz. Vysielač a prijímač sú spárované. Použitie komponentov tretích strán nemusí fungovať a neodporúča sa.

Prečo nie je na monitore žiadny obraz, keď zaradím spiatočku?

Skontrolujte, či sú všetky spojenia bezpečné: kamera k vysielaču, napájanie vysielača k zadnému svetlu, napájanie prijímača k 12V a napájanie monitora. Overte uzemnenie. Tiež sa uistite, že zadné svetlo poskytuje 12V pri zaradení spiatočky. Otestujte kameru pripojením priamo k 12V zdroju.

Aká je záruka na tento produkt?

Podrobnosti o záruke poskytuje výrobca Tracer. Typicky, elektronické príslušenstvo má 1-ročnú záruku na výrobné chyby. Obráťte sa na Tracer alebo svojho predajcu pre konkrétne podmienky.

Ako čistím a udržiavam kameru a monitor?

Použite mäkkú suchú handričku na čistenie šošovky kamery a obrazovky monitora. Vyhýbajte sa abrazívnym čistiacim prostriedkom alebo rozpúšťadlám. Nenamáčajte do vody. Rám kamery v prípade potreby jemne utrite vlhkou handričkou.

NÁVOD NA OBSLUHU Rview S1 Wireless Tracer

1. Súprava počas inštalácie si vyžaduje zásah do elektrického systému vozidla, preto odporúčame, obrátit' sa s inštaláciou na odborný autoservis.
2. V prípade vlastnej inštalácie postupujte podľa pokynov a v prípade pochybností sa obrátte na výrobcu alebo na vybraný autoservis.
3. Výrobca nezodpovedá za škody na výrobku alebo vozidle spôsobené v dôsledku nesprávnej inštalácie súpravy do vozidla.
4. Súprava cúvacej kamery nenahrádza funkciu spätného zrkadla a nezbavuje vodiča povinnosti zachovat' maximálnu koncentráciu. Pri vykonávaní manévrov sa nespoliehajte len na obraz z cúvacej kamery, pretože sa jedná len o d'alší, podporný pohl'ad s obmedzeným dohl'adom (slepé miesta).
5. Výrobca nezodpovedá za škody spôsobené kolíziou alebo poškodením vozidla (vozidiel) v dôsledku manévrov vykonávaných na základe obrazu z kamery.

OBSAH SÚPRAVY / TECHNICKÁ ŠPECIFIKÁCIA

	Rámček na poznávaciu značku s kamerou (1 ks.) Rozmery: 546 x 140 x 21 cm Rozlíšenie: 756 x 582 pixelov Uhol pohl'adu: 120 stupňov Nastavenie sklonu kamery: 30 stupňov Napájanie: 12 V / 60 mA DÍžka napájacieho / video kábla: 50 cm Nočný režim - 4 diódy IR
	Skladací monitor (1) Rozlíšenie: 800 x 480 pixelov Uhlopriečka displeja: 4,3 palca Napájanie: 12 V / 60 mA DÍžka napájacieho / video kábla: 50 cm
	Súprava bezdrôtového vysielača a prijímača 2,4 GHz (1 ks) Napájanie: 12 V / 60 mA Frekvencia: 2,4 GHz Prevádzkový dosah: 6 metrov
	Napájacie káble MONITORU (1 ks) DÍžka kábla: 100 cm
	RÝCHLOSPOJKA / KONEKTOR do káblov (2 ks)

MONTÁŽNA SADA

Pripojenie monitora

Pripojenie kamery zozadu

1. Zložte pôvodnú značku spoločne s rámčekom.
2. Nájdite miesto (otváranie kufra, iný technický otvor), ktorým môžete pretiahnut' káble (dlžka 50 cm) do kufra.
3. Ak nie je dostupná žiadna továrenská priechodka, bude potrebné vyvítať otvor s priemerom, ktorý umožní pretiahnutie (postupne) žltého a červeného konektora cinch, umiestnených na konci kabeláže rámčeka.

4. Pred pripevnením rámčeka sa rozhodnite, ako chcete pripevnit' poznávaciu značku (bod 5)!

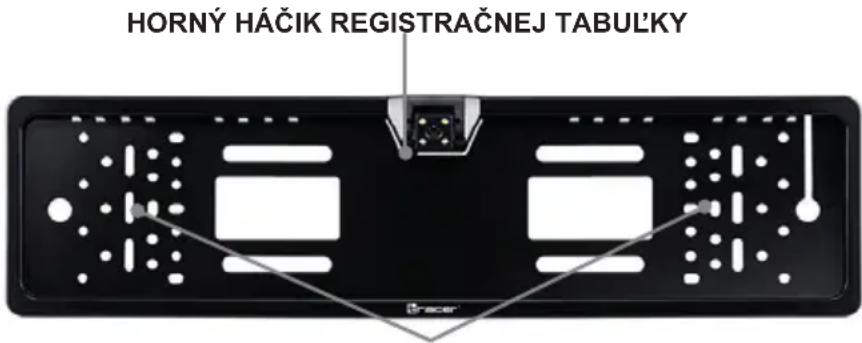

5. Značka je zhora držaná rámčekom Horný HÁČIK ZNAČKY, avšak zdola si vyžaduje individuálne upevnenie, ktorého vol'ba plne závisí od užívateľa.

a. Upevnenie pomocou skrutiek pre pripevnenie rámčeka ku karosérii vozidla.
b. Priskrutkovanie značky k rámčeku pomocou doplnkových skrutiek (nie sú súčasťou dodávky), pomocou UNIVERZÁLNYCH MONTÁŽNYCH OTVOROV v rámčeku.
c. Pripevnenie značky k rámčeku pomocou uťahovacích opasok (nie sú súčast'ou dodávky) pomocou UNIVERZÁLNYCH UPEVŇOVACÍCH OTVOROV v rámčeku.

UNIVERZÁLNE MONTÁŽNE OTVORY:

• Upevnenie poznávacej značky
- Upevnenie rámčeka ku karosérii vozidla

1. Po pretiahnutí káblov cez otvor v karosérii vozidla priskrutkujte rámček pomocou originálnych úchytov továrenského rámčeka poznávacej značky.

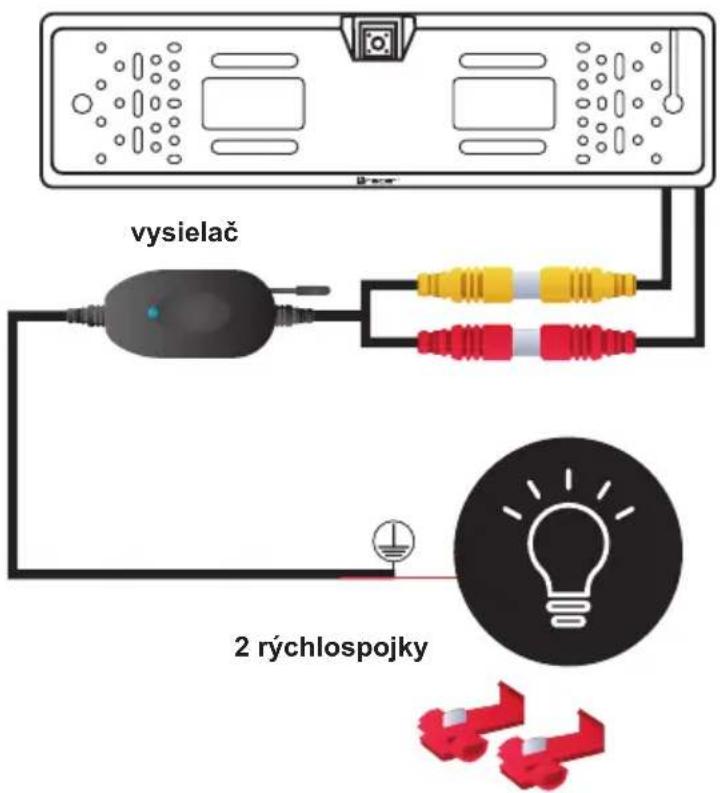

PRIPOJENIE KU SPÄTNÉMU SVETLU

1. Vyhľadajte napájací kábel spätného svetla pomocou elektrickej schémy vozidla alebo pomocou 12V merača prúdu (nie je súčasťou dodávky).
2. Pomocou KONEKTORA/ RÝCHLOSPOJKY, ktorý je súčasťou sady, pripojte červený zväzok v KÁBLI VYSIELAČA 2,4 GHz k napájaciemu káblu spätného svetla (môžete použit' priloženú rýchlospojku, KONEKTOR).
3. Čierny zväzok z KÁBLA VYSIELAČA 2,4 GHz je nutné pripojit' k uzemneniu vozidla.
4. Pripojte červený koniec KÁBLA RÁMČEKA k červenému konektoru vychádzajúcemu z VYSIELAČA 2,4 GHz.
5. Pripojte žltý koniec KÁBLA RÁMČEKA k žltému konektoru vychádzajúcemu z VYSIELAČA 2,4 GHz.

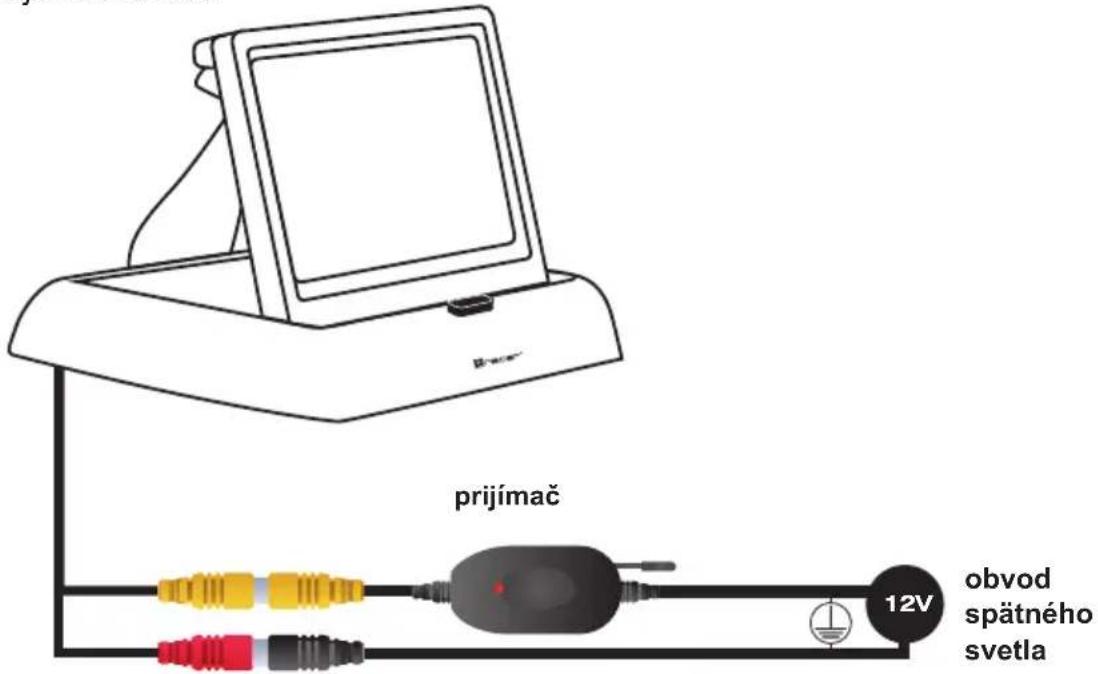

PRIPOJENIE MONITORU

1. Monitor umiestnite na Vami vybranom mieste v kabíne.
2. Pripojte červený zväzok z PRIJÍMAČA 2,4 GHz a červený zväzok KÁBLA NAPÁJANIA MONITORA k obvodu svetiel cúvania. Môžete k tomu použit' SPOJKU / KONEKTOR zo sady.
3. Pripojte čierny zväzok z PRIJÍMAČA 2,4 GHz a čierny zväzok KÁBLA NAPÁJANIA MONITORA k UZEMNENIU (inštalácia vozidla, rádio, hniezdo zapaľovača cigaret).
4. Pripojte červený konektor, kábel monitora k čiernemu konektoru KÁBLA NAPÁJANIA MONITORA.
5. Pripojte žltý konektor, kábel monitora k žltej zástrčke vychádzajúcej z PRIJÍMAČA 2,4 GHz.

Ak ste všetky kroky urobili správne, po zaradení spätného chodu malo by napájanie spätného svetla aktivovat' kameru cúvania. Akonáhle je bezdrôtovou sadou prijatý signál VIDEO, monitor by sa mal prebudit', v dôsledku čoho by sa na obrazovke mal objaviť obraz z kamery.

МЕРЫ БЕЗОПАСНОСТИ

Symbol odpadov pôvodom z elektrického a elektronického zariadenia (WEEE – ang. Waste Electrical and ElectronicEquipment).

Použitie symbolů WEEE znamená, že tento výrobok nemôže byť považovaný za odpad z domácnosti. Zabezpečovaním správneho zneškodnenia pomáhate chránít životné prostredie. Ak chcete získat podrobnejšie informácie ohľadom recyklácie tohto výrobku, kontaktujte zástupcu miestnych orgánov, dodávateľa služieb zneškodňovania odpadov alebo predajňu, kde bol výrobok kúpený.
