HASZNÁLATI ÚTMUTATÓ Rview S1 Wireless Tracer

1. A szett beszerelése beavatkozást igényel a gépjármű elektromos hálózatába, ezért javasoljuk, hogy a bekötést bízza autószervizre.
2. A szett saját kezüleg végrehajtott beszerelése során kövesse az útmutatót, ha kérdése, kétsége van, forduljon tanácsért a gyártóhoz vagy a kiválasztott szervizhez.
3. A gyártó nem vállal felelősséget a termékben vagy a gépjárműben keletkező, a szett helytelen bekötése okozta károkért.
4. A tolatókamera szett nem helyettesíti a visszapillantó tükröt és nem eredményezi, hogy a gépkocsivezetőnek kevésbé kelljen körültekintőnek lennie a tolatás és egyéb manőver során. A tolatás során ne támaszkodjon kizárólag a tolatókamera szolgáltatta képre, mivel ez csak egy korlátozott látóterű, további kiegészítő berendezés.
5. A gyártó nem vállal felelősséget a tolatókamera használata mellett, tolatás és egyéb manöver végrehajtásakor bekövetkező közlekedési esetek és balesetek során keletkező károkért.

A SZETT TARTALMA / MÜSZAKI SPECIFIKÁCIÓ

	Rendszámtábla keret beépített kamerával (1 db)Méretek: 546 x 140 x 21 cmFelbontás: 756 x 582 pixLátószög: 120 fokKamera dőlésszög szabályozás: 30 fokTápellátás: 12 V / 60 mATápkábel / videókábel hossza: 50 cmÉjjeli mód - 4 IR dióda
	Lehajtható monitor (1 db)Felbontás: 800x480 pixKépernyőátmérő: 4,3 colTápellátás: 12 V / 60 mATápkábel / videókábel hossza: 50 cm
	Vezeték nélküli 2,4 Ghz JELADÓ és VEVŐEGYSÉG (1 db)Tápellátás: 12 V / 60 mAFrekvencia: 2.4 GhzTérerő: 6 méter
	MONITOR tápkábel (1 db)Kábelhossz: 100 cm
	Kábel GYORSCSATLAKOZÓ/KONNEKTOR (2 db)

A SZETT BEÉPÍTÉSE

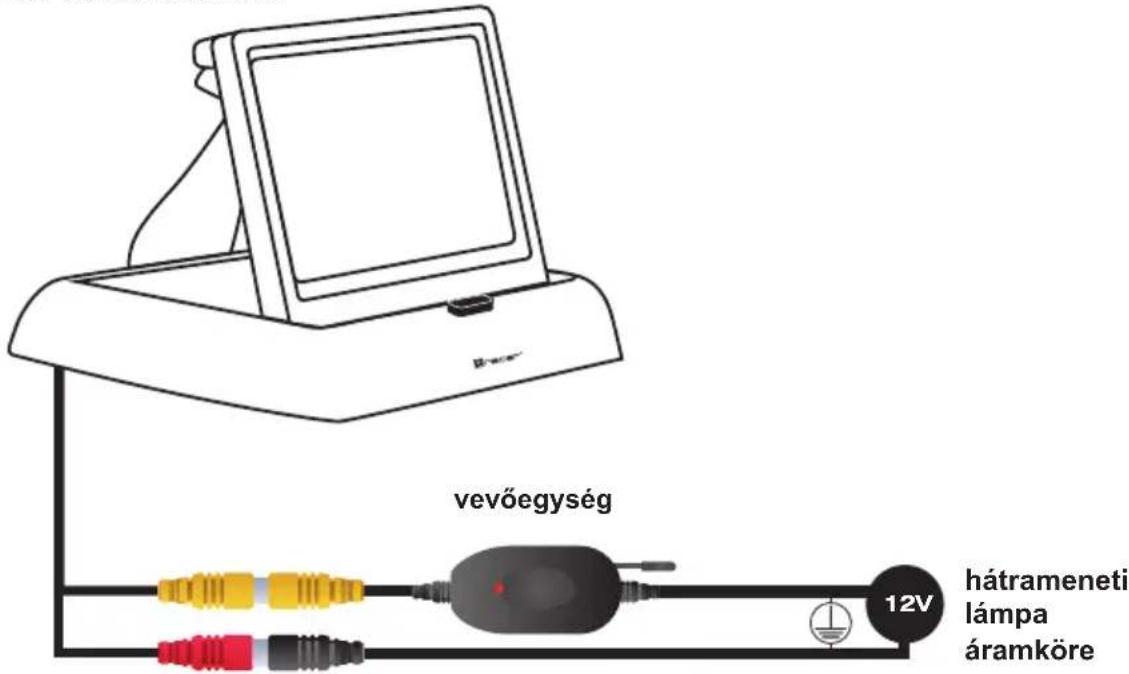

Monitor csatlakoztatása

vevőegység 12V hátrameneti lámpa áramköre

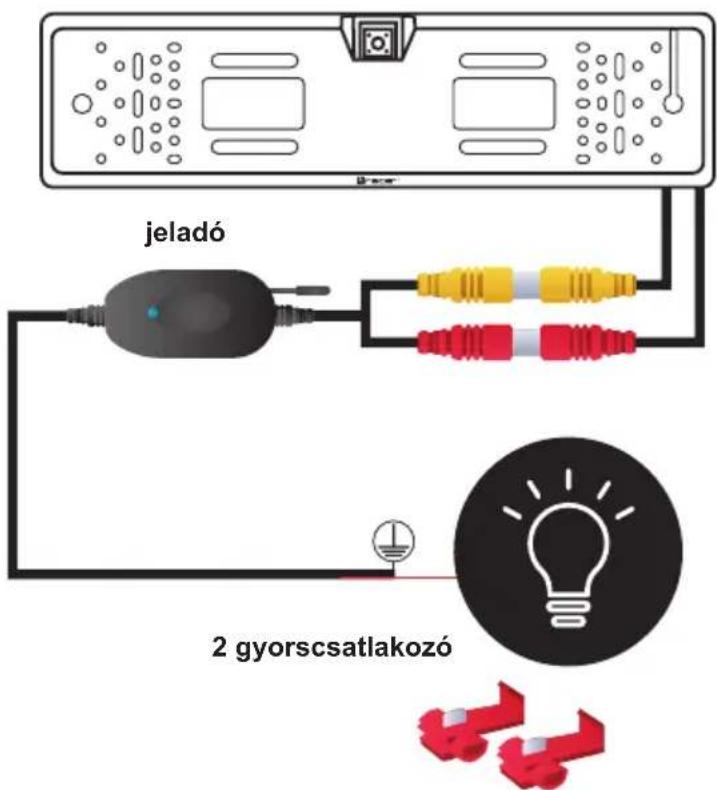

Visszapillantó kamera csatlakoztatása

jeladó 2 gyorscsatlakozó

RENDSZÁMTÁBLA KERET BESZERELÉSE A BEÉPÍTETT KAMERÁVAL

1. Szereld le az eredeti rendszámtáblát a rendszámtábla kerettel együtt.
2. Jelöld be (csomagtartó kilincs, egyéb technikai nyílás), hol tudod bevezetni a kábelt (50 cm hosszú) a csomagtartóba.
3. Ha nincs gyárilag kialakított bevezető csatorna, akkora átmérőjű lyukat kell kifúrnod, amelyen átvezethető a rendszámtábla keret kábel végén található sárga és piros chinch.
4. Mielőtt rögzíted a keretet, döntsd el, hogyan szeretnéd rögzíteni a rendszámtáblát (5. pont)!
5. A rendszámtáblát felülről a keret tartja a RENDSZÁMTÁBLA KERETBE PATTINTÁSÁVAL, de alulról egyéni rögzítést igényel, amit a felhasználó választ ki.
   a. Csavarokkal történő rögzítés a rendszámtáblakeret karosszériára csavarozásával.
   b. A rendszámtábla rendszámtábla keretre csavarozása további csavarokkal (a szett nem tartalmazza), a rendszámtábla kereten lévő UNIVERZÁLIS RÖGZÍTŐ LYUKAK felhasználásával.
   c. A rendszámtábla rendszámtábla keretre rögzítése kábelkötegelővel (a szett nem tartalmazza) a rendszámtábla kereten lévő

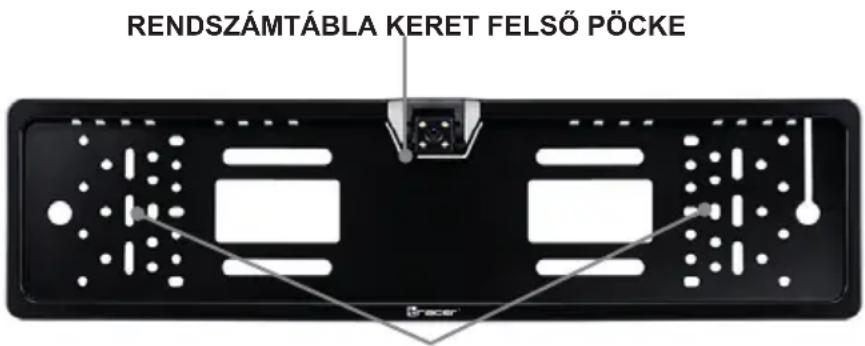

RENDSZÁMTÁBLA KERET FELSŐ PÖCKE Racer

UNIVERZÁLIS RÖGZÍTŐ LYUKAK

• Rendszámtábla rögzítése
- Rendszámtábla keret rögzítése a karosszériára

1. Csavard fel a rendszámtábla keretet a gyári rendszámtábla keret eredeti rögzítéseivel, miután átvezetted a kábelt a karosszérián kialakított nyíláson.

CSATLAKOZTATÁS A TOLATÓLÁMPÁRA

1. Keresd meg a tolatólámpa izzójának a tápvezetékét a gépjármű elektromos sémája alapján vagy egy 12V árammérővel (a szett nem tartalmazza).
2. Csatlakoztasd a tolatólámpa tápkábelét a szettben lévő KONNEKTORRAL/GYORSCSATLAKOZÓVAL a 2.4 GHz JELADÓ KÁBEL piros vezetékére (felhasználhatod hozzá a mellékelt KONNEKTOR GYORSCSATLAKOZÓT).
3. A 2.4 GHzt JELADÓ KÁBEL fekete vezetékét csatlakoztasd a gépkocsi földelésére.
4. Csatlakoztasd a RENDSZÁMTÁBLA KERET piros végződését a 2.4 GHz JELADÓBÓL kimenő piros vezetékre.
5. Csatlakoztasd a RENDSZÁMTÁBLA KERET sárga végződését a 2.4 GHz JELADÓBÓL kimenő sárga vezetékre.

MONITOR CSATLAKOZTATÁSA

1. Válaszd ki, hova kerüljön a monitor a műszerfalon.
2. Csatlakoztassa a 2,4 Ghz VEVŐEGYSÉG piros vezetékét, valamint a MONITOR TÁPKÁBEL piros vezetékét a tolatólámpa áramkörére. Ehhez felhasználhatja a szettben található CSATLAKOZÓT / KONNEKTORT.
3. Csatlakoztasd a 2.4 Ghz VEVÖEGYSÉG fekete vezetékét és a MONITOR TÁPKÁBEL fekete vezetékét a FÖLDELÉSRE (autó elektromos hálózata, rádió, szivargyújtó).
4. Csatlakoztasd a MONITOR KÁBEL piros vezetékét a MONITOR TÁPKÁBEL fekete vezetékére.
5. Csatlakoztasd a MONITOR KÁBEL sárga vezetékét a 2.4 GHz JELADÓBÓL kimentő sárga vezetékre.

Ha minden műveletet megfelelően végrehajtottál, a hátramenet bekapcsolását követően a tolatólámpa tápellátása bekapcsolja a tolatókamerát. Amint VIDEO jel érkezik a vezeték nélküli szettből, bekapcsol a monitor és megjelenik a képernyőn a kamera képe.
