Тип продукта	Беспроводная система камеры заднего вида
Бренд	Tracer
Модель	Rview S1 Wireless
Размеры рамки камеры	546 x 140 x 21 мм
Разрешение камеры	756 x 582 пикселя
Угол обзора	120 градусов
Регулировка наклона камеры	30 градусов
Ночное видение	4 ИК-диода
Размер экрана монитора	4,3 дюйма
Разрешение монитора	800 x 480 пикселей
Питание (камера и монитор)	12 В постоянного тока, 60 мА каждый
Частота беспроводной связи	2,4 ГГц
Дальность беспроводной связи	6 м (на открытом воздухе)
Длина кабеля камеры	50 см (питание/видео)
Длина кабеля питания монитора	100 см
Комплектация	Рамка камеры, монитор, беспроводной передатчик и приемник, кабели питания, быстросъемные разъемы
Тип крепления	Встроенное в рамку номерного знака
Безопасность	Символ WEEE; не утилизировать как бытовые отходы
Обслуживание	Чистить мягкой сухой тканью; избегать агрессивных химикатов
Назначение	Дополнительный обзор заднего вида для автомобилей; не заменяет зеркала

Часто задаваемые вопросы - Rview S1 Wireless Tracer

Как установить камеру на автомобиль?

Снимите оригинальный номерной знак и рамку. Проложите кабель камеры через подходящее отверстие (например, ручку багажника). Если отверстия нет, просверлите отверстие достаточного размера для разъемов кабеля. Закрепите рамку с помощью верхнего зажима пластины и зафиксируйте нижнюю часть винтами или стяжками через многоцелевые монтажные отверстия. Подключите провода камеры к передатчику и питанию заднего фонаря автомобиля.

Совместима ли эта камера со всеми автомобилями?

Рамка камеры предназначена для стандартного крепления номерного знака. Она подходит для большинства автомобилей с электрической системой 12 В. Однако установка может потребовать незначительных доработок, например, сверления. Если не уверены, проконсультируйтесь со специалистом.

Как питается система?

И камера, и монитор питаются от бортовой сети автомобиля 12 В постоянного тока. Камера подключается к цепи заднего хода, поэтому она включается автоматически при включении задней передачи. Монитор может быть подключен к той же цепи или к постоянному источнику 12 В.

Какова дальность беспроводной связи системы?

Беспроводной передатчик и приемник работают на частоте 2,4 ГГц с дальностью до 6 метров (около 20 футов) на открытом воздухе. Фактическая дальность может варьироваться из-за металла автомобиля и препятствий.

Работает ли камера ночью?

Да, камера оснащена 4 инфракрасными (ИК) диодами для ночного видения, обеспечивая четкое изображение в условиях низкой освещенности.

Куда следует установить монитор?

Разместите 4,3-дюймовый монитор на приборной панели в месте, не загораживающем обзор дороги. Убедитесь, что кабель питания монитора может дотянуться до источника 12 В.

Можно ли использовать эту систему с другим монитором или камерой?

Система использует выделенную беспроводную связь на 2,4 ГГц. Передатчик и приемник сопряжены. Использование сторонних компонентов может не работать и не рекомендуется.

Почему нет изображения на мониторе при включении задней передачи?

Проверьте надежность всех соединений: камера к передатчику, питание передатчика к заднему фонарю, питание приемника к 12 В и питание монитора. Проверьте заземление. Также убедитесь, что задний фонарь выдает 12 В при включении заднего хода. Проверьте камеру, подключив ее напрямую к источнику 12 В.

Какая гарантия на этот продукт?

Детали гарантии предоставляются производителем Tracer. Обычно электронные аксессуары имеют 1-летнюю гарантию от производственных дефектов. Свяжитесь с Tracer или вашим продавцом для получения конкретных условий.

Как чистить и обслуживать камеру и монитор?

Используйте мягкую сухую ткань для чистки объектива камеры и экрана монитора. Избегайте абразивных чистящих средств или растворителей. Не погружайте в воду. Для рамки камеры при необходимости аккуратно протрите влажной тканью.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Rview S1 Wireless Tracer

PL	Uniwersalny zestaw kamery cofania z wyświetlaczemRVIEW S1 WIRELESSInstrukcja obsługi
EN	Versatile rearview camera set withRVIEW S1 WIRELESS displayInstruction manual
CS	Univerzální sada kamery couvání s displejemRVIEW S1 WIRELESSNávodk obsluze
SK	Univerzálna sada cúvacej kamery s displejomRVIEW S1 WIRELESSNávod na obsluhu
RU	Универсальный комплект: камера заднего вида с дисплеем RVIEW S1 WIRELESSРуководство по эксплуатации
HU	Univerzális tolatókamera szettRVIEW S1 WIRELESS kijelzővelHasználati útmutató
BG	Универсален комплект камера за задно виждане с дисплей RVIEW S1 WIRELESSИнструкция за употреба
DE	Universelles Rückfahrkamera System mit Bildschirm RVIEW S1 WIRELESSBetriebsanleitung

WARUNKI BEZPIECZEŃSTWA

1. Установка набора требует вмешательства в электронную систему транспортного средства, поэтому рекомендуем обратиться к профессиональному сервисному центру для установки системы.
2. При самостоятельной установке системы следуйте указаниям, описанным в руководстве. При возникновении сомнений обратитесь за советом к производителю или к выбранному сервисному центру.
3. Производитель не несет ответственности за ущерб, причиненный продукту или транспортному средству в результате неправильной установки комплекта в автомобиле.
4. Комплект камеры заднего вида не заменяет функций зеркала заднего вида и не должен уменьшать необходимости концентрации внимания водителя. При выполнении маневров не опирайтесь только на изображение на мониторе с камеры заднего вида, поскольку оно является всего лишь дополнительным, вспомогательное изображением с ограниченной зоной охвата (мертвые зоны).
5. Производитель не несет ответственности за ущерб, причиненный автомобилю в результате столкновений или ущерб, причиненный во время маневров, выполняемых на основе изображений камеры.

КОМПЛЕКТАЦИЯ/ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

	Рамка для номерного знака с камерой (1 шт.)Размеры: 546 x 140 x 21 смРазрешение в пикселях: 756 x 582 x 21Угол обзора: 120 градусовРегулировка наклона камеры: 30 градусовПитание: 12 В / 60 мАДлина кабеля питания/ видео: 50 смНочной режим - 4 инфракрасных светодиода
	Складной монитор (1 шт.)Разрешение в пикселях: 800x480Диагональ экрана: 4.3 дюймаПитание: 12 В / 60 мАДлина кабеля питания/ видео: 50 см
	Комплект беспроводной передачи сигнала ПЕРЕДАТЧИК и ПРИЕМНИК 2.4 ГГц (1 шт.)Питание: 12 В / 60 мАЧастота: 2,4 ГГцДальность действия: 6 метров
	Кабель питания МОНИТОРА (1 шт.)Длина кабеля: 100 см
	БЫСТРОРАЗЪЕМНЫЙ СОЕДИНИТЕЛЬ/ПРИСОЕДИНИТЕЛЬдля проводов (2 шт.)

УСТАНОВКА КОМПЛЕКТА
Подключение монитора

Подключение камеры заднего вида

УСТАНОВКА РАМКИ НОМЕРНОГО ЗНАКА НА АВТОМОБИЛЬ

1. Демонтируйте подлинный номерной знак вместе с рамкой для знака.
2. Определите место (ручка крышки багажника, другое техническое отверстие), через которое можно вставить провода (50 см длины) в багажник.
3. Если в автомобиле нет предварительно подготовленного входного отверстия, необходимо просверлить отверстие диаметром позволяющим вставить (соответственно) желтый и красный разъем RCA, расположенные на конце проводки рамки.
4. Прежде чем установить рамку, определите способ крепления номерного знака (п.5)!

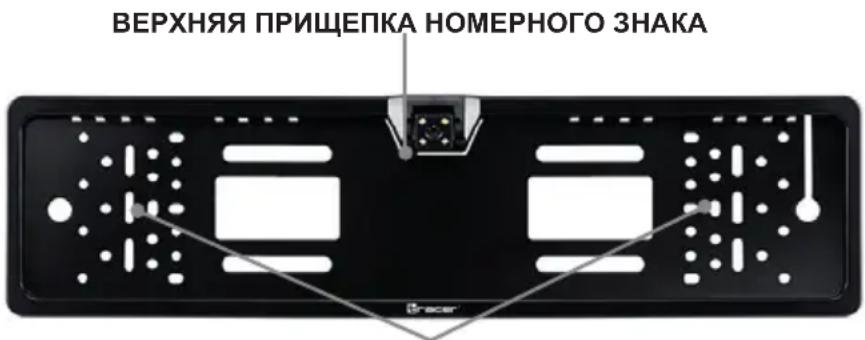

5. Номерной знак крепиться в рамке ВЕРХНЕЙ ПРИЩЕПКОЙ ПЛАСТИНЫ, однако снизу требует отдельного крепления, которое должен обеспечить пользователь.

а. Крепление с помощью винтов, используемых для прикручивания рамки к обшивке автомобиля.
b. Можно прикрутить пластину к рамке с помощью дополнительных винтов (не входят в комплект поставки), используя для этого УНИВЕРСАЛЬНЫЕ МОНТАЖНЫЕ ОТВЕРСТИЯ в рамке.
с. Пластину можно прикрепить к рамке с помощью стяжек (не входят в комплект поставки), используя для этого УНИВЕРСАЛЬНЫЕ МОНТАЖНЫЕ ОТВЕРСТИЯ в рамке.

УНИВЕРСАЛЬНЫЕ МОНТАЖНЫЕ ОТВЕРСТИЯ

• Крепление номерного знака

• Крепление рамки к кузову автомобиля

• Прикрутите рамку, используя для этого оригинальные крепления оригинальной рамки номерных знаков, предварительно вставляя проводки в отдельное отверстие в кузове автомобиля.

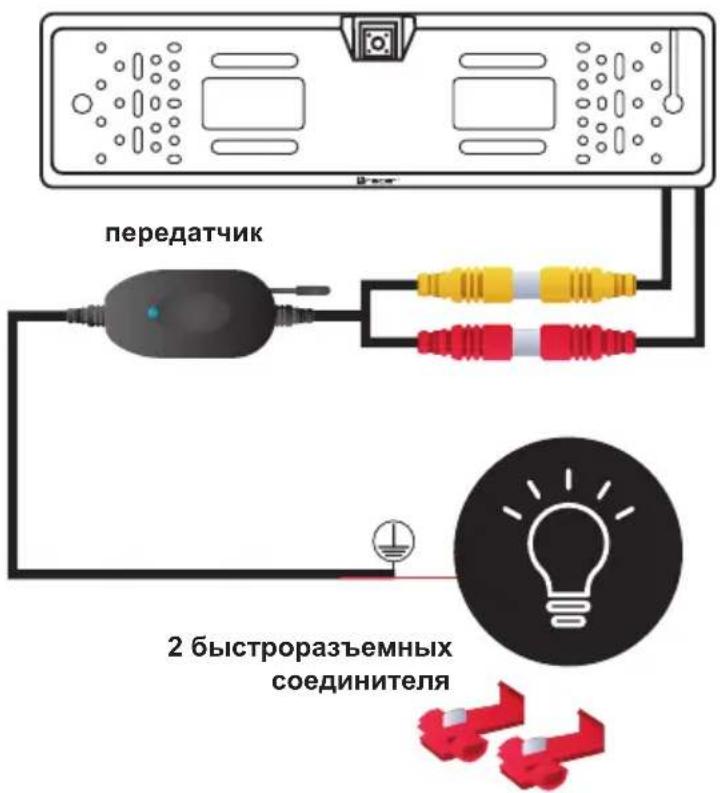

ПОДКЛЮЧЕНИЕ К ФОНАРЯМ СВЕТА ЗАДНЕГО ХОДА

1. Воспользуйтесь электрической схемой автомобиля или измерителем тока 12 В (не входит в комплект) и отыщите провод питания лампы заднего хода.
2. С помощью ПРИСОЕДИНИТЕЛЯ/ БЫСТРОРАЗЪЕМНОГО СОЕДИНИТЕЛЯ, входящего в комплект поставки, скрепите провод питания лампы заднего хода с красным проводом КАБЕЛЯ ЕРЕДАТЧИКА 2,4 ГГц (можете воспользоваться прилагаемым БЫСТРОРАЗЪЕМНЫМ СОЕДИНИТЕЛЕМ).
3. Черный провод из КАБЕЛЯ ПЕРЕДАТЧИКА 2,4 ГГц подключите к массе автомобиля.
4. Вставьте красный наконечник КАБЕЛЯ РАМКИ в красный соединитель, отходящий от ПЕРЕДАТЧИКА 2,4 ГГц.
5. Вставьте желтый наконечник КАБЕЛЯ РАМКИ в желтый соединитель, отходящий от ПЕРЕДАТЧИКА 2,4 ГГц.

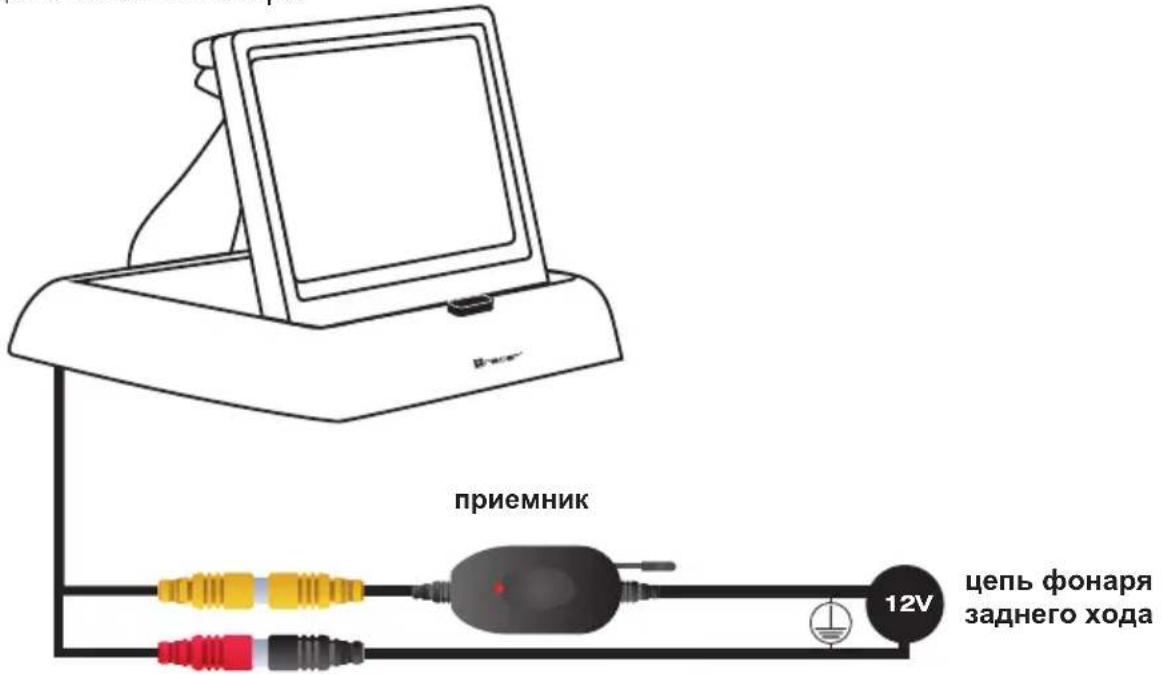

ПОДКЛЮЧЕНИЕ МОНИТОРА

1. Установите монитор в выбранном Вами месте в кабине.
2. Вставьте красный провод ПРИЕМНИКА 2,4 ГГц и красный провод КАБЕЛЯ ПИТАНИЯ МОНИТОРА в цепь задних фонарей. Для этого Вы можете воспользоваться прилагаемым СОЕДИНИТЕЛЕМ/ПРИСОЕДИНИТЕЛЕМ.
3. Подключите черный провод ПРИЕМНИКА 2,4 ГГц и черный провод КАБЕЛЯ ПИТАНИЯ МОНИТОРА к МАССЕ (системе автомобиля, радиоприемнику, разъему прикуривателя).
4. Подключите красный разъем КАБЕЛЯ МОНИТОРА к черному разъему КАБЕЛЯ ПИТАНИЯ МОНИТОРА.
5. Подключите желтый разъем КАБЕЛЯ МОНИТОРА к желтому разъему ПРИЕМНИКА 2,4 ГГц.

ПОДКЛЮЧЕНИЕ КАМЕРЫ ЗАДНЕГО ВИДА

Если Вы правильно выполнили все действия, при движении задним ходом питание фонаря света заднего хода должно запустить камеру заднего вида. В момент поступления сигнала ВИДЕО на комплект, беспроводной монитор должен выйти из спящего режима, в результате чего на экране должно появиться изображение с камеры.

BIZTONSÁGI FELTÉTELEK

СЪДЪРЖАНИЕ НА КОМПЛЕКТА / ТЕХНИЧЕСКА СПЕЦИФИКАЦИЯ

МОНТАЖ НА РАМКА С КАМЕРАТА ЗА ЗАДНО ВИЖДАНЕ

УНИВЕРСАЛНИ МОНТАЖНИ ОТВОРИ

СВЪРЗВАНЕ КЪМ СВЕТЛИНИТЕ ЗА ДВИЖЕНИЕ НАЗАД

ДЕЙСТВИЕ НА КАМЕРАТА ЗА ЗАДНО ВИЖДАНЕ

Символ отходов электрического и электронного оборудования (WEEE – ang. Waste Electrical and Electronic Equipment).

Использование символа WEEE обозначает, что этот продукт не может рассматриваться как бытовой отход. Обеспечивая надлежащую утилизацию, Вы помогаете защитить окружающую среду. Для получения более подробной информации о переработке этого продукта обратитесь к местным властям, поставщику услуг по утилизации отходов или в магазин, где был приобретен продукт.
