Тип продукт	Безжична система за камера за заден изглед
Марка	Tracer
Модел	Rview S1 Wireless
Размери на рамката на камерата	546 x 140 x 21 mm
Разделителна способност на камерата	756 x 582 пиксела
Ъгъл на видимост	120 градуса
Регулиране на наклона на камерата	30 градуса
Нощно виждане	4 IR диода
Размер на екрана на монитора	4.3 инча
Разделителна способност на монитора	800 x 480 пиксела
Захранване (камера и монитор)	12 V DC, 60 mA всяко
Безжична честота	2.4 GHz
Безжичен обхват	6 m (на открито)
Дължина на кабела на камерата	50 cm (захранване/видео)
Дължина на захранващия кабел на монитора	100 cm
Съдържание на опаковката	Рамка на камерата, монитор, безжичен предавател и приемник, захранващи кабели, бързи съединители
Тип монтаж	Интегрирана в рамката на регистрационния номер
Безопасност	Символ WEEE; да не се изхвърля с битови отпадъци
Поддръжка	Почиствайте с мека суха кърпа; избягвайте агресивни химикали
Предназначение	Допълнителен заден изглед за превозни средства; не замества огледалата

Често задавани въпроси - Rview S1 Wireless Tracer

Как да инсталирам камерата на моето превозно средство?

Свалете оригиналния регистрационен номер и рамката. Прокарайте кабела на камерата през подходящ отвор (например дръжка на багажника). Ако няма отвор, пробийте дупка, достатъчно голяма за конекторите на кабела. Фиксирайте рамката с горната скоба за табелата и затегнете отдолу с винтове или кабелни връзки през многофункционалните отвори за монтаж. Свържете проводниците на камерата към предавателя и захранването на задния фар.

Съвместима ли е тази камера с всички превозни средства?

Рамката на камерата е проектирана за стандартен монтаж на регистрационен номер. Подхожда на повечето превозни средства с 12V електрическа система. Въпреки това, инсталацията може да изисква малки модификации като пробиване. Ако не сте сигурни, консултирайте се с професионалист.

Как се захранва системата?

И камерата, и мониторът се захранват от 12V DC системата на превозното средство. Камерата се свързва към веригата на задния фар за заден ход, така че се активира автоматично при включване на задна предавка. Мониторът може да се свърже към същата верига или към постоянен 12V източник.

Какъв е безжичният обхват на системата?

Безжичният предавател и приемник работят на 2.4 GHz с обхват до 6 метра (около 20 фута) на открито. Реалният обхват може да варира поради метала на превозното средство и препятствия.

Работи ли камерата през нощта?

Да, камерата е оборудвана с 4 инфрачервени (IR) диода за нощно виждане, осигуряващи ясна картина при условия на слаба осветеност.

Къде трябва да монтирам монитора?

Поставете 4.3-инчовия монитор на таблото на място, което не пречи на видимостта ви към пътя. Уверете се, че захранващият кабел на монитора достига до 12V източник.

Мога ли да използвам тази система с различен монитор или камера?

Системата използва специфична 2.4 GHz безжична връзка. Предавателят и приемникът са сдвоени. Използването на компоненти на трети страни може да не работи и не се препоръчва.

Защо няма изображение на монитора, когато включа задна предавка?

Проверете дали всички връзки са сигурни: камера към предавател, захранване на предавателя към задния фар, захранване на приемника към 12V и монитор. Проверете заземяването. Също така се уверете, че задният фар подава 12V при включен заден ход. Тествайте камерата, като я свържете директно към 12V източник.

Каква е гаранцията за този продукт?

Гаранционните условия се предоставят от производителя Tracer. Обикновено електронните аксесоари имат 1-годишна гаранция срещу производствени дефекти. Свържете се с Tracer или вашия търговец за конкретни условия.

Как да почиствам и поддържам камерата и монитора?

Използвайте мека суха кърпа за почистване на лещата на камерата и екрана на монитора. Избягвайте абразивни почистващи препарати или разтворители. Не потапяйте във вода. За рамката на камерата избършете внимателно с влажна кърпа, ако е необходимо.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Rview S1 Wireless Tracer

1. По време на инсталирането на комплекта се изисква намеса в електрическата система на автомобиля, затова се препоръчва да се обърнете към професионален сервис за автомобил за монтаж.
2. В случай на самостоятелна инсталация, следвайте инструкциите и в случай на съмнение се консултирайте с производителя или избрания автомобилен сервис.
3. Производителят не носи отговорност за повреди по продукта или превозното средство в резултат на неправилна инсталация на комплекта в автомобиля.
4. Комплектът на камера за задно виждане не замества функцията на огледало за обратно виждане и не намалява необходимостта от концентрация на водача. Когато извършвате маневри, не разчитайте само на изображението от камерата за задно виждане, защото това е само допълнителен, подпомагащ изглед с ограничен диапазон на видимост (мъртви зони).
5. Производителят не носи отговорност за щети, възникнали вследствие на сблъськ или повреда на превозното средство(превозните средства) в резултат на маневри, извършени въз основа на изображението от камерата.

	Рамка на регистрационната табела с камера (1 бр.)Размери: 546 x 140 x 21 смРезолюция: 756 x 582 pixЪгъл на виждане: 120 градусаРегулиране на наклона на камерата: 30 градусаЗахранване: 12 V / 60 мАДължина на захранващия/видео кабел 50 смНощен режим - 4 диода IR
	Прибиран дисплей (1 бр.)Резолюция: 800x480 pixДиагонал на екрана 4,3 инчаЗахранване: 12 V / 60 мАДължина на захранващия/видео кабел 50 см
	Безжичен комплект ПРЕДАВАТЕЛ и ПРИЕМНИК 2,4 Ghz (1 бр.)Захранване: 12 V / 60 мАЧестота: 2,4 GhzОбсег на действие: 6 метра
	Захранващи кабели на ДИСПЛЕЯ (16р.)Дължина на кабела: 100 cm
	КОНЕКТОР за кабели (2 бр.)

МОНТАЖ НА КОМПЛЕКТА

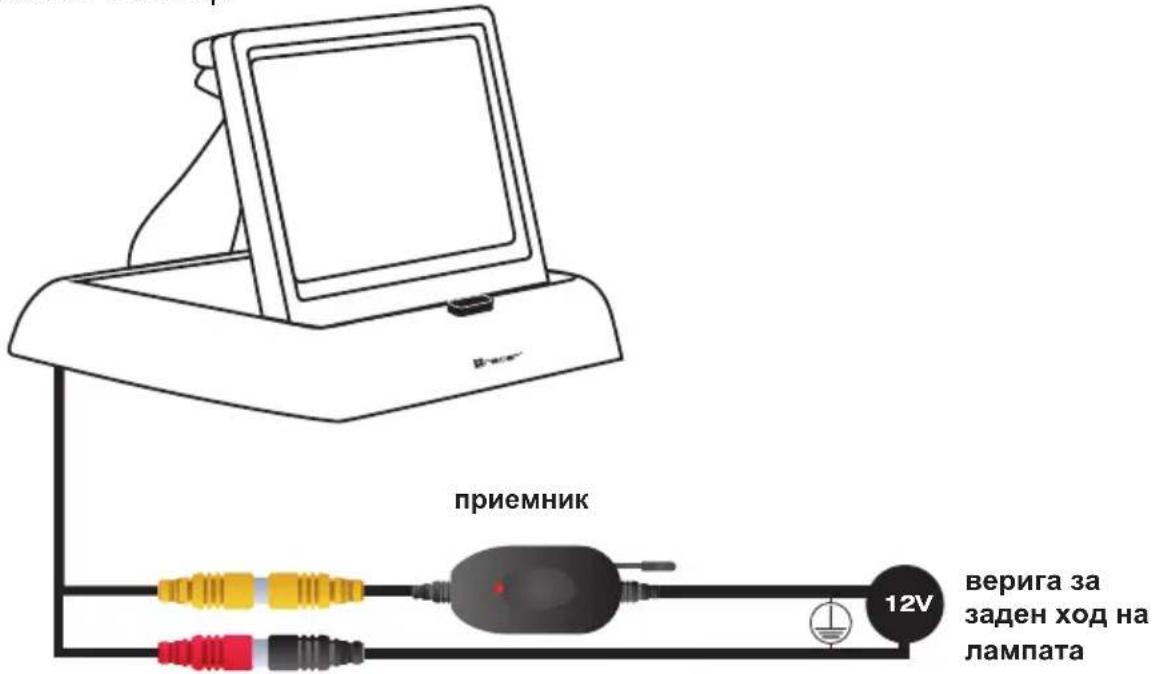

Връзка за монитор

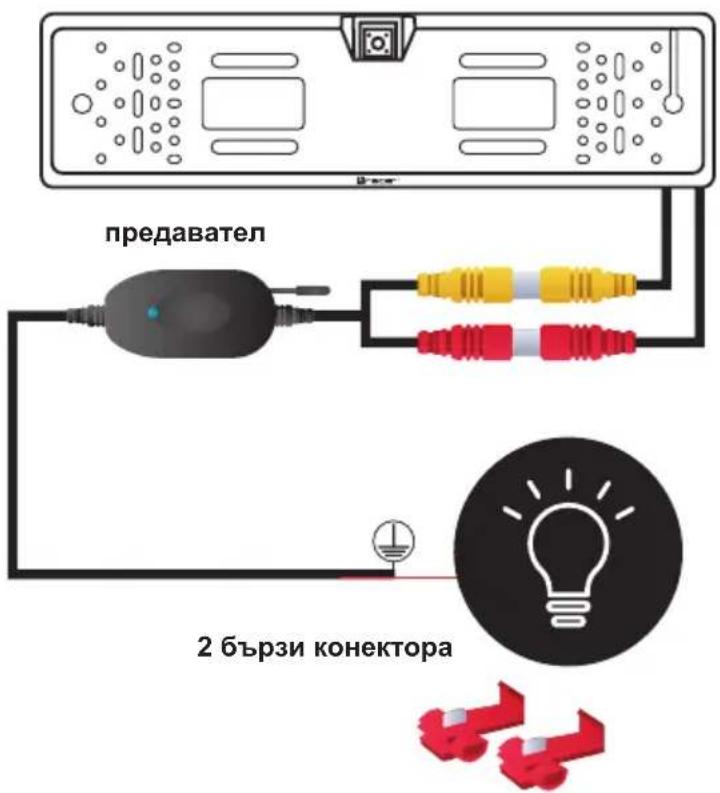

Връзка на камерата за обратно виждане

1. Демонтирайте оригиналната табела с рамката на табелата.
2. Намерете място (брава на багажника, друг технически отвор), в който можете да въведете кабелите (с дължина 50 cm) в багажника.
3. Ако няма фабрично направлен входящ канал, е необходимо да се пробие отвор с диаметър, който позволява въвеждане на (поредно) жълт и червен конектор chinch, разположен в края на окабеляването на рамката.
4. Преди да монтирате рамката, решете как искате да прикрепите регистрационната табела (точка 5)!

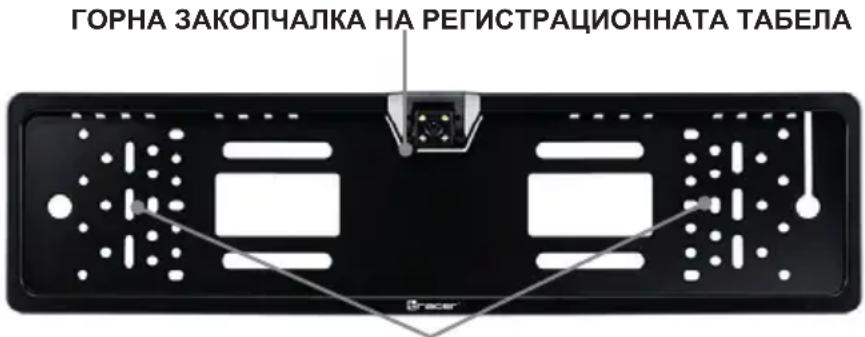

5. Табелата отгоре се поддържа от рамката посредством ГОРНАТА ЗАКОПЧАЛКА НА ТАБЕЛАТА, но отделу се изисква индивидуално закрепване, което е отговорност на потребителя:
   а. Закрепване с винтове, използвани за завинтване на рамката към автомобиля.
   b. Завинтете табелата към рамката с допълнителни винтове (не са включени в комплекта), използвайки УНИВЕРСАЛНИТЕ МОНТАЖНИ ОТВОРИ в рамката.
   с. Закрепване на табелата към рамката с помощта на кабелни връзки (не са включени в комплекта) с помощта на УНИВЕРСАЛНИ МОНТАЖНИ ОТВОРИ в рамката.

• Закрепване на регистрационната табела

• Закрепване на рамката към автомобиля

• Завинтете рамката, като използвате оригиналните закрепвания на фабричната рамка на регистрационна табела, като първо въведете кабелите през предназначен за това отвор в ламарината на автомобиля.

1. Намерете захранващия кабел за светлините за движение назад, като използвате електрическата схема на автомобиля или с помощта на измервателен уред за 12V (не е включен в комплекта).
2. Използвайки включения в комплекта КОНЕКТОР свържете червената жица в КАБЕЛА НА ПРЕДАВАТЕЛЯ 2,4 GHz към кабела за захранване на светлините за движение назад (можете да използвате доставения КОНЕКТОР).
3. Черната жица от КАБЕЛА НА ПРЕДАВАТЕЛЯ 2,4 GHz трябва да свържете към потенциал маса на автомобиля.
4. Свържете червения край на КАБЕЛА НА РАМКАТА към червения конектор, излизащ от ПРЕДАВАТЕЛЯ 2,4 GHz.
5. Свържете жълтия край на КАБЕЛА НА РАМКАТА към жълтия конектор, излизащ от ПРЕДАВАТЕЛЯ 2,4 GHz.

СЪРЗВАНЕ НА ДИСПЛЕЯ

1. Разположете дисплея избраното от Вас място върху таблото.
2. Свържете червения сноп от ПРИЕМНИКА 2,4 Ghz и червения сноп на ЗАХРАНВАЩИЯ КАБЕЛ НА МОНИТОРА към веригата на светлините за заден ход. За да направите това, можете да използвате СЪЕДИНИТЕЛЯ / КОНЕКТОРА от комплекта.
3. Свържете черната жица от ПРИЕМНИКА 2,4 GHz и черната жица от КАБЕЛА ЗА ЗАХРАНВАНЕ НА ДИСПЛЕЯ към ПОТЕНЦИАЛ НА МАСАТА (инсталация на автомобил, радио, гнездо за запалка).
4. Свържете червения конектор на КАБЕЛА НА ДИСПЛЕЯ към черния конектор на ЗАХРАНВАЩИЯ КАБЕЛ НА ДИСПЛЕЯ.
5. Свържете жълтия конектор на КАБЕЛА НА ДИСПЛЕЯ към жълтия конектор, идващ от ПРИЕМАТЕЛЯ 2,4 GHz.

Ако сте направили всичко правилно, след включване на задната предавка захранването на светлините за движение назад трябва да активира камерата за задно виждане. Когато VIDEO сигналът бъде получен от безжичния комплект, дисплеят трябва да се активира, в резултат на което изображението от камерата трябва да се появи на екрана.
