Typ produktu	Bezdrátový systém zpětné kamery
Značka	Tracer
Model	Rview S1 Wireless
Rozměry rámečku kamery	546 x 140 x 21 mm
Rozlišení kamery	756 x 582 pixelů
Pozorovací úhel	120 stupňů
Nastavení sklonu kamery	30 stupňů
Noční vidění	4 IR diody
Velikost obrazovky monitoru	4,3 palce
Rozlišení monitoru	800 x 480 pixelů
Napájení (kamera a monitor)	12 V DC, každý 60 mA
Bezdrátová frekvence	2,4 GHz
Bezdrátový dosah	6 m (na volném prostranství)
Délka kabelu kamery	50 cm (napájení/video)
Délka napájecího kabelu monitoru	100 cm
Obsah balení	Rámeček kamery, monitor, bezdrátový vysílač a přijímač, napájecí kabely, rychlospojky
Typ montáže	Integrovaný do rámečku na SPZ
Bezpečnost	Symbol WEEE; nevyhazujte do domovního odpadu
Údržba	Čistěte měkkým suchým hadříkem; vyhněte se agresivním chemikáliím
Určené použití	Dodatečný výhled dozadu pro vozidla; nenahrazuje zpětná zrcátka

Často kladené otázky - Rview S1 Wireless Tracer

Jak nainstalovat kameru na vozidlo?

Odstraňte původní SPZ a rámeček. Protáhněte kabel kamery vhodným otvorem (např. rukojetí kufru). Pokud otvor neexistuje, vyvrtejte otvor dostatečně velký pro konektory kabelu. Upevněte rámeček pomocí horního držáku na SPZ a zajistěte spodek šrouby nebo stahovacími páskami přes univerzální montážní otvory. Připojte vodiče kamery k vysílači a k napájení zadního světla vozidla.

Je tato kamera kompatibilní se všemi vozidly?

Rámeček kamery je navržen pro standardní montáž na SPZ. Hodí se pro většinu vozidel s 12V elektrickým systémem. Instalace však může vyžadovat drobné úpravy, jako je vrtání. Pokud si nejste jisti, poraďte se s odborníkem.

Jak je systém napájen?

Kamera i monitor jsou napájeny 12V DC systémem vozidla. Kamera se připojuje k obvodu zpětného světla, takže se automaticky aktivuje při zařazení zpátečky. Monitor lze připojit ke stejnému obvodu nebo ke stálému 12V zdroji.

Jaký je bezdrátový dosah systému?

Bezdrátový vysílač a přijímač pracují na frekvenci 2,4 GHz s dosahem až 6 metrů (přibližně 20 stop) na volném prostranství. Skutečný dosah se může lišit v závislosti na kovových částech vozidla a překážkách.

Funguje kamera v noci?

Ano, kamera je vybavena 4 infračervenými (IR) diodami pro noční vidění, které poskytuje čistý obraz za špatných světelných podmínek.

Kam mám umístit monitor?

Umístěte 4,3palcový monitor na palubní desku na místo, které neblokuje výhled na silnici. Ujistěte se, že napájecí kabel monitoru dosáhne k 12V zdroji.

Mohu tento systém použít s jiným monitorem nebo kamerou?

Systém používá vyhrazené 2,4 GHz bezdrátové spojení. Vysílač a přijímač jsou spárovány. Použití komponent třetích stran nemusí fungovat a nedoporučuje se.

Proč se na monitoru nezobrazuje obraz při zařazení zpátečky?

Zkontrolujte, zda jsou všechna spojení bezpečná: kamera k vysílači, napájení vysílače ke zpětnému světlu, napájení přijímače k 12V a napájení monitoru. Ověřte uzemnění. Dále se ujistěte, že zpětné světlo poskytuje 12V při zařazené zpátečce. Otestujte kameru přímým připojením k 12V zdroji.

Jaká je záruka na tento produkt?

Podrobnosti o záruce poskytuje výrobce Tracer. Elektronické příslušenství obvykle obsahuje 1letou záruku na výrobní vady. Pro konkrétní podmínky kontaktujte Tracer nebo svého prodejce.

Jak čistit a udržovat kameru a monitor?

K čištění objektivu kamery a obrazovky monitoru použijte měkký suchý hadřík. Vyhněte se abrazivním čisticím prostředkům nebo rozpouštědlům. Neponořujte do vody. Rámeček kamery v případě potřeby jemně otřete vlhkým hadříkem.

NÁVOD K OBSLUZE Rview S1 Wireless Tracer

1. Souprava během instalace vyžaduje zásah do elektrického systému vozidla, proto doporučujeme, obrátit se s instalací na odborný autoservis.
2. V případě vlastní instalace postupujte podle pokynů a v případě pochybností se obrat'te na výrobce nebo na vybraný autoservis.
3. Výrobce neodpovídá za škody na výrobku nebo vozidle způsobené v důsledku nesprávné instalace soupravy do vozidla.
4. Souprava kamery couvání nenahrazuje funkci zpětného zrcátka a nezbavuje řidiče povinnosti zachovat maximální koncentraci. Při provádění manévrů se nespoléhejte pouze na obraz z kamery couvání, protože se jedná pouze o další, podpůrný pohled s omezeným dohledem (slepá místa).
5. Výrobce neodpovídá za škody způsobené kolizí nebo poškozením vozidla (vozidel) v důsledku manévrů prováděných na základě obrazu z kamery.

OBSAH SOUPRAVY / TECHNICKÁ SPECIFIKACE

	Rámeček na poznávací značku s kamerou (1 ks.) Rozměry: 546 x 140 x 21 cm Rozlišení: 756 x 582 pixelů Úhel pohledu: 120 stupňů Nastavení sklonu kamery: 30 stupňů Napájení: 12 V / 60 mA Délka napájecího / video kabelu: 50 cm Noční režim - 4 diody IR
	Skládací monitor (1 ks.) Rozlišení: 800 x 480 pixelů Úhlopříčka displeje: 4,3 palce Napájení: 12 V / 60 mA Délka napájecího / video kabelu: 50 cm
	Souprava bezdrátového VYSÍLAČE a PŘIJÍMAČE 2,4 GHz (1 ks) Zasilanie: 12 V / 60 mA Częstotliwość: 2,4 Ghz Zasięg działania: 6 metrów
	Napájecí kabely MONITORU (1 ks) Délka kabelu: 100 cm
	RYCHLOSPOJKA / KONEKTOR do kabelů (2 ks)

MONTÁŽNÍ SADA

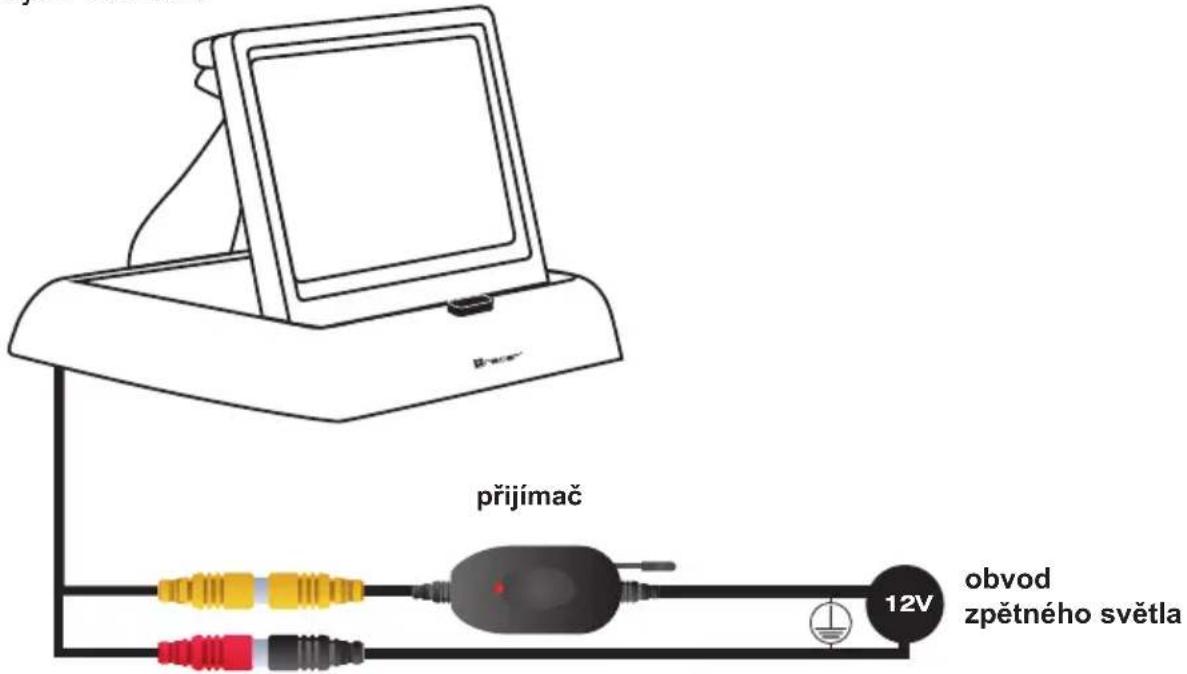

Připojení monitoru

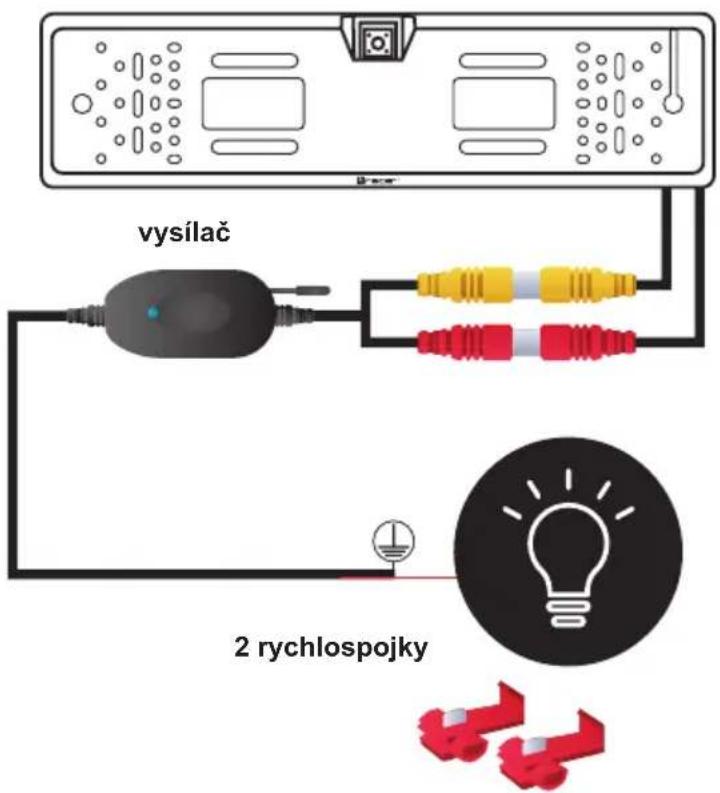

Připojení kamery zpětného pohledu

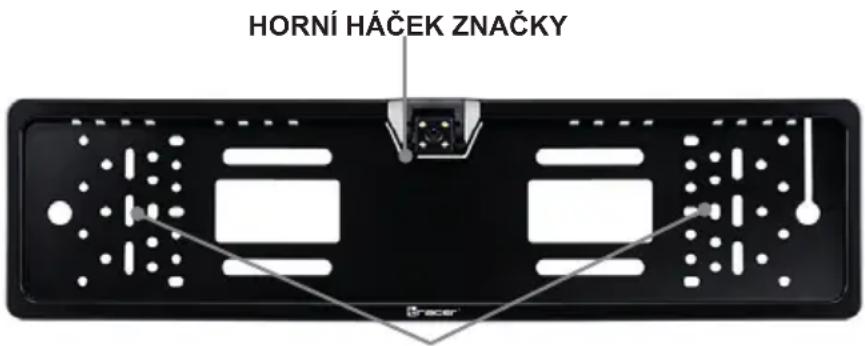

MONTÁŽ RÁMEČKU S KAMEROU NA VOZIDLE

1. Sundejte původní značku společně s rámečkem.
2. Najděte místo (otevírání kufru, jiný technický otvor), kterým můžete protáhnout kabely (délka 50 cm) do kufru.
3. Pokud není dostupná žádná tovární průchodka, bude nutné vyvrtat otvor o průměru, který umožní protažení (postupně) žlutého a červeného konektor cinch, umístěných na konci kabeláže rámečku.

4. Před připevněním rámečku se rozhodněte, jak chcete připevnit poznávací značku (bod 5)!

5. Značka je shora je držena rámečkem HORNÍ HÁČEK ZNAČKY, avšak zdola vyžaduje individuální upevnění, které je plně na uživateli:

a. Upevnění pomocí šroubů pro připevnění rámečku ke karoserii vozidla.
b. Přišroubování značky k rámečku pomocí doplňkových šroubů (nejsou součástí dodávky), pomocí UNIVERZÁLNÍCH MONTÁŽNÍCH OTVORŮ v rámečku.
c. Připevnění značky k rámečku pomocí utahovacích opasek (nejsou součástí dodávky) pomocí UNIVERZÁLNÍCH UPEVŇOVACÍCH OTVORŮ v rámečku.

UNIVERZÁLNÍ MONTÁŽNÍ OTVORY:

• Upevnění poznávací značky
- Upevnění rámečku ke karoserii vozidla

1. Po protažení kabelů otvorem v karoserii vozidla přišroubujte rámeček pomocí originálních úchytů továrního rámečku poznávací značky.

PŘIPOJENÍ KE ZPĚTNÉMU SVĚTLU

1. Vyhledejte napájecí kabel zpětného světla s pomocí elektrického schématu vozidla nebo pomocí 12V měřiče proudu (není součástí dodávky).
2. Pomocí KONEKTROU/ RYCHLOSPOJKY, který je součástí sady, připojte červený svazek v KABELU VYSÍLAČE 2,4 GHz k napájecímu kabelu zpětného světla (můžete použít přiloženou RYCHLOSPOJKU, KONEKTOR).
3. Černý svazek z KABELU VYSÍLAČE 2,4 GHz je nutné připojit k uzemnění vozidla.
4. Připojte červený konec KABELU RÁMEČKU k červenému konektoru vycházejícímu z VYSÍLAČE 2,4 GHz.
5. Připojte žlutý konec KABELU RÁMEČKU ke žlutému konektoru vycházejícímu z VYSÍLAČE 2,4 GHz.

PŘIPOJENÍ MONITORU

1. Umístěte monitor na Vámi vybraném místě v kabině.
2. Připojte červený svazek z PŘIJÍMAČE 2,4 GHz a červený svazek KABELU NAPÁJENÍ MONITORU k obvodu světel couvání. Můžete k tomu použít SPOJKU / KONEKTOR ze sady.
3. Připojte černý svazek z PŘIJÍMAČE 2,4 GHz a černý svazek KABELU NAPÁJENÍ MONITORU k UZEMNĚNÍ (instalace vozidla, rádio, hnízdo zapalovače cigaret).
4. Připojte červený konektor KABELU MONITORU k černému konektoru KABELU NAPÁJENÍ MONITORU.
5. Připojte žlutou zástrčku KABELU MONITORU ke žluté zástrčce vycházející z PŘIJÍMAČE 2,4 GHz.

ČINNOST KAMERY COUVÁNÍ

Pokud jste všechny kroky provedli správně, po zařazení zpětného chodu mělo by napájení zpětného světla aktivovat kameru couvání. Jakmile je bezdrátovou sadou obdržen signál VIDEO, monitor by se měl probudit, v důsledku čehož by se na obrazovce měl objevit obraz z kamery.

BEZPEČNOSTNÉ PODMIENKY

Symbol odpadů původem z elektrického a elektronického zařízení (WEEE – ang. Waste Electrical and ElectronicEquipment).

Použití symbolu WEEE znamená, že tento výrobek nemůže být považován za odpad z domácnosti. Zajišťováním správné utilizace pomáháte chránit životní prostředí. Když chcete získat podrobnější informace týkající se recyklace tohoto výrobku, kontaktujte zástupce místních orgánů, dodavatele služeb utilizace odpadů nebo prodejnu, kde byl výrobek koupen.
