Rview S2 - Zadní kamera Tracer - Bezplatný návod k obsluze

Značka	Tracer
Model	Rview S2
Typ produktu	Sada couvací kamery (kamera v rámečku na SPZ + skládací monitor)
Rozměry rámečku kamery	546 x 140 x 21 mm (dle manuálu)
Úhlopříčka obrazovky monitoru	4,3 palce
Rozlišení kamery	756 x 582 pixelů
Rozlišení monitoru	800 x 480 pixelů
Pozorovací úhel	120 stupňů
Nastavení sklonu kamery	30 stupňů
Noční vidění	4 IR diody pro noční režim
Napájení	12V DC, 60 mA (kamera i monitor samostatně)
Délka propojovacího kabelu (kamera k monitoru)	6 m (600 cm)
Délka napájecího kabelu	1 m (100 cm)
Délka kabelu kamery	50 cm
Délka kabelu monitoru	50 cm
Instalace	Vyžaduje připojení k obvodu couvacích světel vozidla; doporučena odborná instalace
Funkce	Automaticky zobrazuje pohled vzadu při zařazení zpátečky
Údržba	Čistěte měkkým vlhkým hadříkem; nepoužívejte agresivní chemikálie
Bezpečnostní upozornění	Nenahrazuje zpětné zrcátko; existují mrtvé úhly; používejte pouze jako pomocné zařízení
Náhradní díly a opravitelnost	Pro náhradní díly kontaktujte výrobce nebo autorizované servisní středisko
Likvidace v souladu s životním prostředím	Nelikvidujte jako směsný odpad; recyklujte podle místních předpisů (WEEE)

Často kladené otázky - Rview S2 Tracer

Jak nainstalovat couvací kameru Tracer Rview S2?

Instalace zahrnuje připojení kamery k obvodu couvacích světel vozidla a vedení kabelů k monitoru. Doporučujeme nechat instalaci provést v odborném autoservisu. Pokud si ji provádíte sami, pečlivě postupujte podle manuálu a ujistěte se, že jsou všechna připojení bezpečná.

S jakými vozidly je Rview S2 kompatibilní?

Rview S2 je navržen pro vozidla s 12V elektrickým systémem a standardním místem pro montáž SPZ. Lze jej instalovat na osobní automobily, SUV, dodávky a nákladní vozidla. Rámeček kamery pasuje na většinu velikostí SPZ a lze jej upevnit pomocí šroubů nebo stahovacích pásků.

Jak funguje noční vidění?

Kamera je vybavena 4 IR (infračervenými) diodami, které se automaticky aktivují za špatných světelných podmínek a poskytují černobílý obraz s dostatečnou čistotou pro couvání v noci. Dosah IR je omezený, proto buďte opatrní v úplné tmě.

Lze nastavit úhel kamery?

Ano, kamera má mechanické nastavení sklonu až o 30 stupňů. Kameru můžete naklonit nahoru nebo dolů pro optimalizaci pozorovacího úhlu podle výšky vašeho vozidla a potřeb parkování.

Co je součástí balení?

Balení obsahuje: rámeček na SPZ s integrovanou kamerou, skládací monitor s 4,3palcovou obrazovkou, 6metrový propojovací kabel (kamera k monitoru), 1metrový napájecí kabel, dva rychlospojky a uživatelský manuál.

Jak čistit objektiv kamery nebo monitor?

Použijte měkký, suchý nebo mírně vlhký hadřík k jemnému otření objektivu a obrazovky. Vyhněte se abrazivním čisticím prostředkům, alkoholu nebo výrobkům na bázi čpavku, protože mohou poškodit povrchovou úpravu.

Je monitor dodáván s držákem pro montáž?

Monitor je určen k umístění na palubní desku. Je dodáván se skládacím stojánkem, který umožňuje pohodlné umístění. Pro trvalejší instalaci můžete použít přilnavé podložky (nejsou součástí) nebo zakoupit kompatibilní držák.

Na obrazovce se nezobrazuje žádný obraz. Co mám zkontrolovat?

Nejprve se ujistěte, že je vozidlo zařazeno zpátečka a že couvací světlo funguje. Zkontrolujte všechna připojení kabelů: kabel kamery k monitoru, napájecí připojení a zemnící vodič. Zkontrolujte pojistku obvodu couvacích světel. Pokud problém přetrvává, kontaktujte podporu.

Je Rview S2 vodotěsný?

Kamera je umístěna v rámečku na SPZ a je odolná vůči povětrnostním vlivům, ale není plně ponořitelná. Odolá dešti a mytí auta, ale vyhněte se vysokotlakým vodním paprskům namířeným přímo na kameru.

Jaká je záruční doba?

Tracer Rview S2 se obvykle dodává s 1letou zárukou na výrobní vady. Pro konkrétní podmínky nahlédněte do záručního listu přiloženého v balení nebo kontaktujte zákaznickou podporu Tracer.

NÁVOD K OBSLUZE Rview S2 Tracer

1. Souprava během instalace vyžaduje zásah do elektrického systému vozidla, proto doporučujeme, obrátit se s instalací na odborný autoservis.
2. V případě vlastní instalace postupujte podle pokynů a v případě pochybností se obrat'te na výrobce nebo na vybraný autoservis.
3. Výrobce neodpovídá za škody na výrobku nebo vozidle způsobené v důsledku nesprávné instalace soupravy do vozidla.
4. Souprava kamery couvání nenahrazuje funkci zpětného zrcátka a nezbavuje řidiče povinnosti zachovat maximální koncentraci. Při provádění manévrů se nespoléhejte pouze na obraz z kamery couvání, protože se jedná pouze o další, podpůrný pohled s omezeným dohledem (slepá místa).
5. Výrobce neodpovídá za škody způsobené kolizí nebo poškozením vozidla (vozidel) v důsledku manévrů prováděných na základě obrazu z kamery.

OBSAH SOUPRAVY / TECHNICKÁ SPECIFIKACE

	Rámeček na poznávací značku s kamerou (1 ks.) Rozměry: 546 x 140 x 21 cm Rozlišení: 756 x 582 pixelů Úhel pohledu: 120 stupňů Nastavení sklonu kamery: 30 stupňů Napájení: 12 V / 60 mA Délka napájecího / video kabelu: 50 cm Noční režim - 4 diody IR
	Skládací monitor (1 ks) Rozlišení: 800 x 480 pixelů Úhlopříčka displeje: 4,3 palce Napájení: 12 V / 60 mA Délka napájecího / video kabelu: 50 cm
	Připojovací kabel KAMERA – MONITOR (1 ks) Délka napájecího / video kabelu: 600 cm
	Napájecí kabel KAMERA / MONITOR (1 ks) Délka kabelu: 100 cm
	RYCHLOSPOJKA / KONEKTOR do kabelů (2 ks)

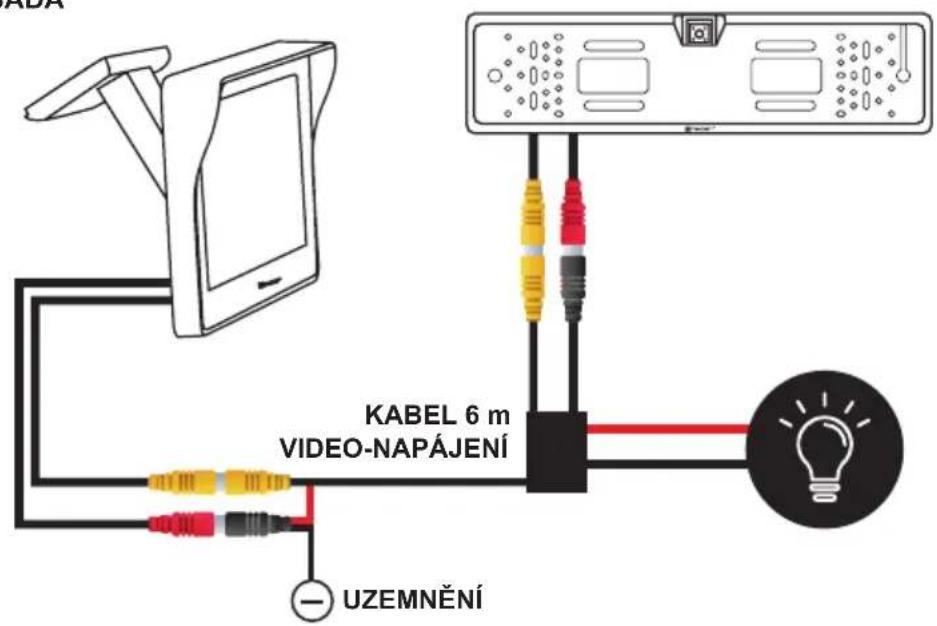

MONTÁŽNÍ SADA

MONTÁŽ RÁMEČKU S KAMEROU NA VOZIDLE

1. Sundejte původní značku společně s rámečkem.
2. Najděte místo (otevíráni kufru, jiný technický otvor), kterým můžete protáhnout kabely (délka 50 cm) do kufru.
3. Pokud není dostupná žádná tovární průchodka, bude nutné vyvrtat otvor o průměru, který umožní protažení (postupně) žlutého a červeného konektor cinch, umístěných na konci kabeláže rámečku.
4. Před připevněním rámečku se rozhodněte, jak chcete připevnit poznávací značku (bod 5)!

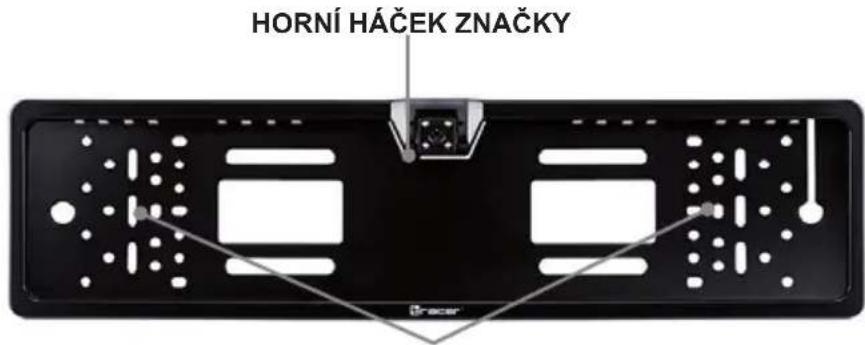

5. Značka je shora je držena rámečkem HORNÍ HÁČEK ZNAČKY, avšak zdola vyžaduje individuální upevnění, které je plně na uživateli:
   a. Upevnění pomocí šroubů pro připevnění rámečku ke karoserii vozidla.
   b. Přišroubování značky k rámečku pomocí doplňkových šroubů (nejsou součástí dodávky), pomocí UNIVERZÁLNÍCH MONTÁŽNÍCH OTVORŮ v rámečku.
   c. Připevnění značky k rámečku pomocí utahovacích opasek (nejsou součástí dodávky) pomocí UNIVERZÁLNÍCH UPEVŇOVACÍCH OTVORŮ v rámečku.

UNIVERZÁLNÍ MONTÁŽNÍ OTVORY:

• Upevnění poznávací značky
- Upevnění rámečku ke karoserii vozidla

1. Po protažení kabelů otvorem v karoserii vozidla přišroubujte rámeček pomocí originálních úchytů továrního rámečku poznávací značky.

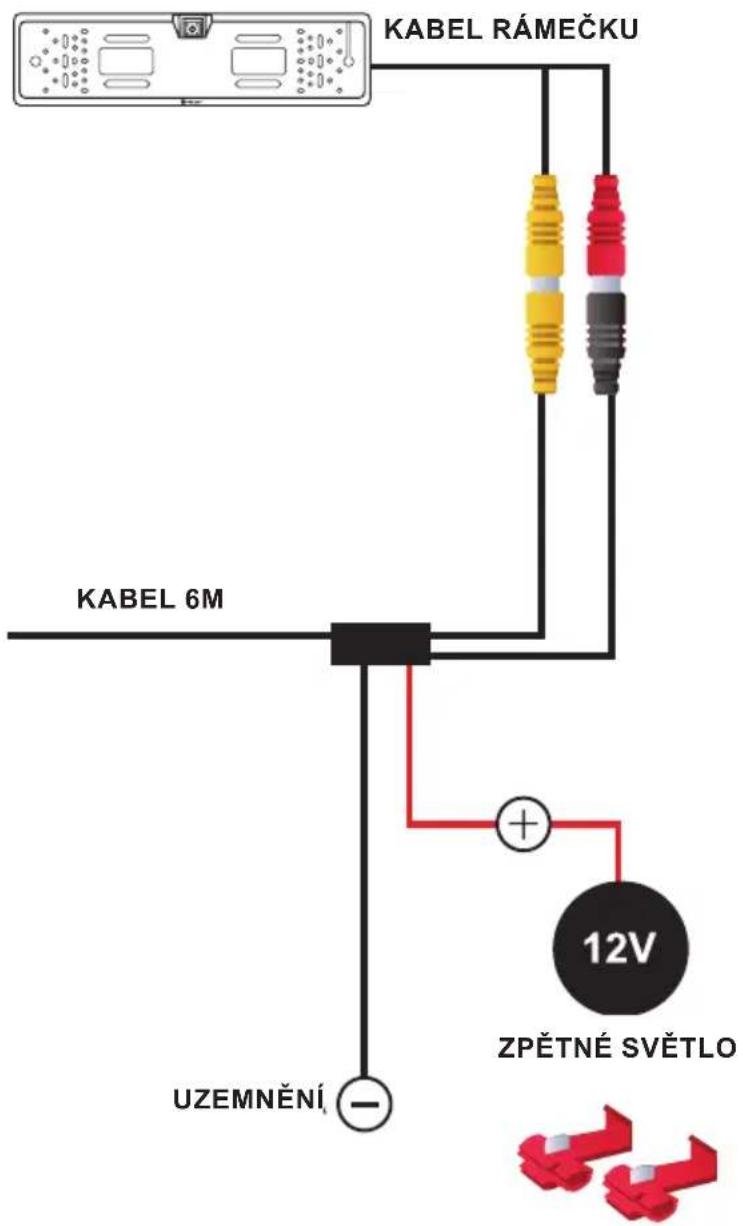

PŘIPOJENÍ KE ZPĚTNÉMU SVĚTLU

1. Vyhledejte napájecí kabel zpětného světla s pomocí elektrického schématu vozidla nebo pomocí 12V měřiče proudu (není součástí dodávky).
2. Použijte KONEKTOR / RYCHLOSPOJKU, který je součástí soupravy, pro připojení napájecího kabelu zpětného světla k červenému vodiči v KABELU 6M (bude sloužit k napájení kamery a LCD monitoru).
3. Černý svazek z KABELU 6M je nutné připojit k uzemnění vozidla.
4. Připojte červenou koncovku KABELU RÁMEČKU k černému konci KABELU 6M
5. Připojte žlutou koncovku KABELU RÁMEČKU ke žlutému konci KABELU 6M.

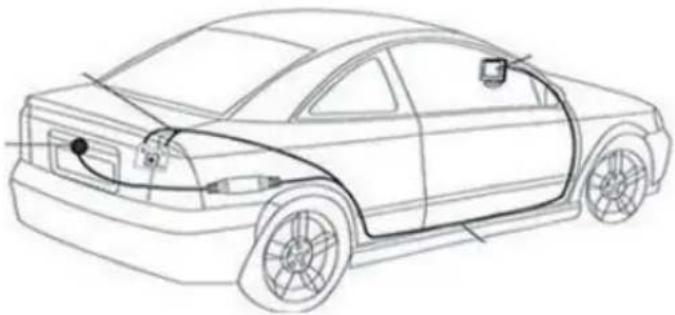

VEDENÍ KABELU 6M PŘES KABINU VOZIDLA

1. Naplánujte vedení kabelů z kufru (okolí zpětného světla) do kokpitu vozidla, v místě, kde namontujete monitor.
2. Doporučuje se nevést kabel po povrchu, aby nedošlo k jeho přetržení nebo protření.
3. Kabel proved'te pod obložením vozidla, čalouněním nebo plastovými prvky vozidla.

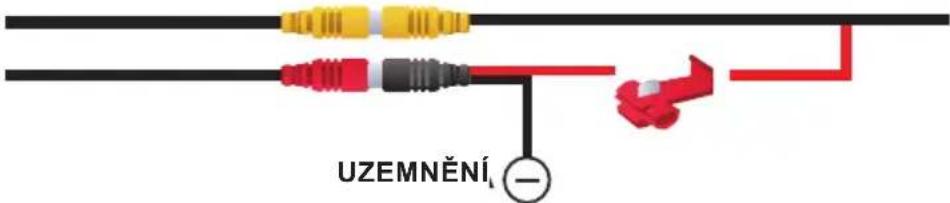

PŘIPOJENÍ MONITORU

KABEL MONITORU KABEL 6M

1. Umístěte monitor na Vámi vybraném místě v kabině.
2. Připojte červený svazek z KABELU 6 M k červenému svazku KABELU NAPÁJENÍ MONITORU. Můžete k tomu použít SPOJKU / KONEKTOR ze sady.
3. Připojte červený konektor KABELU MONITORU k černému konektoru KABELU NAPÁJENÍ MONITORU
4. Připoíte žlutou zástrčku KABELU MONITORU ke žluté zástrčce KABELU 6M.
5. Připojte černý svazek NAPÁJECÍHO KABELU ke kostře vozidla (např. v prostoru pod volantem, poblíž pojistkové skříňky).

ČINNOST KAMERY COUVÁNÍ

Pokud jste všechny kroky provedli správně, po zařazení zpětného chodu, napájení zpětného světla by mělo aktivovat kameru couvání a monitor, v důsledku čehož by se obraz z kamery měl objevit na obrazovce monitoru.

BEZPEČNOSTNÉ PODMIENKY

Symbol odpadů původem z elektrického a elektronického zařízení (WEEE – ang. Waste Electrical and ElectronicEquipment).

Použití symbolu WEEE znamená, že tento výrobek nemůže být považován za odpad z domácnosti. Zajišťováním správné utilizace pomáháte chránit životní prostředí. Když chcete získat podrobnější informace týkající se recyklace tohoto výrobku, kontaktujte zástupce místních orgánů, dodavatele služeb utilizace odpadů nebo prodejnu, kde byl výrobek koupen.
