BEDIENUNGSANLEITUNG Rview S2 Tracer

ČINNOST CÚVACEJ KAMERY

A TOLATÓKAMERA MÜKÖDÉSE

1. Die Montage des Systems erfordert einen Eingriff in die Elektroschaltung des Fahrzeuges, deswegen empfehlen wir, die Kamera vom Fachdienst installieren zu lassen.
2. Bei eigener Montage ist die Betriebsanleitung zu beachten. Bei Fragen kontaktieren Sie bitte den Hersteller oder Ihre Autowerkstatt.
3. Der Hersteller übernimmt keine Haftung für die infolge von fehlerhafter Montage entstandenen Gerät- oder Autoschäden.
4. Das Rückfahrkamera-System ist kein Ersatz für den Rückspiegel und soll deswegen die Konzentration des Autofahrers nicht beeinträchtigen. Bei Auto-Manövern soll sich der Fahrer nicht ausschließlich auf das Kamerabild verlassen. Die Kamera dient nur zur Unterstützung des Blickwinkels (in Hinblick auf den toten Winkel).
5. Der Hersteller übernimmt keine Haftung für KFZ-Schäden, die aus Kollision resultieren oder bei den nur anhand vom Kamerabild durchgeführten Manövern entstanden sind.

LIEFERUMFANG/ TECHNISCHE ANGABEN

	Nummerschildhalterung mit Kamera (1 Stck.)Abmessungen: 546 x 140 x 21 cmAuflösung: 756 x 582 pixBlickwinkel: 120°Kameraneigungswinkel: 30°Stromversorgung: 12 V / 60 mALänge des Versorgungs- oder Videokabels: 50 cm
	Klappbarer Bildschirm (1 Stck.)Auflösung: 800x480 pixBildschirmdiagonale: 4,3 “Stromversorgung: 12 V / 60 mALänge des Versorgungs- oder Videokabels: 50 cm
	Anschlusskabel KAMERA - BILDSCHIRM (1 Stck.)Länge des Versorgungs- oder Videokabels: 600 cm
	Versorgungskanel KAMERA / BILDSCHIRM (1 Stck.)Kabellänge: 100 cm
	ANSCHLUSS für Kabel (2 Stck.)

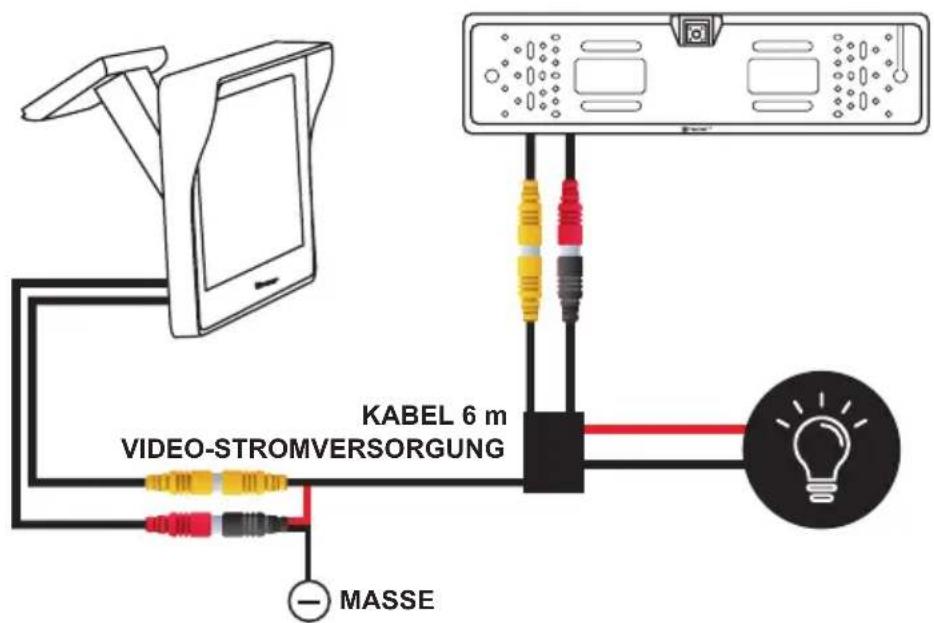

MONTAGE

KABEL 6 m VIDEO-STROMVERSORGUNG — MASSE

MONTAGE DER HALTERUNG MIT KAMERA IM AUTO

1. Entfernen Sie das Nummerschild und die Halterung.
2. Finden Sie die Stelle (Türgriff des Kofferraums oder eine andere technische Öffnung), wo die Kabel (50 cm lang) eingezogen werden können.
3. Sollte keine Öffnung am Fahrzeug vorhanden sein, bohren Sie ein Loch mit einem Durchmesser geeignet für Einsatz des gelben und roten Cinch-Anschlusses, der sich am Kabel der Halterung befindet.
4. Entscheiden Sie, wie das Nummerschild montiert wird (Pkt. 5), bevor Sie die Halterung montieren!
5. Das Nummerschild wird von oben mittles des OBEREN SCHILDHAKENS befestigt. Der unterte Teil soll individuell je nach Option angebracht werden:
   a. Montage mittels Gewindeschrauben zur Befestigung der Kennzeichenhalters an das Fahrzeug.
   b. Montage mittels zusätzlicher Gewindeschrauben (nicht mitgeliefert) durch die UNIVERSELLEN MONTAGEÖFFNUNGEN in der Halterung.
   c. Montage mittels Kabelbinders (nicht mitgeliefert) durch die UNIVERSELLEN MONTAGEÖFFNUNGEN in der Halterung.

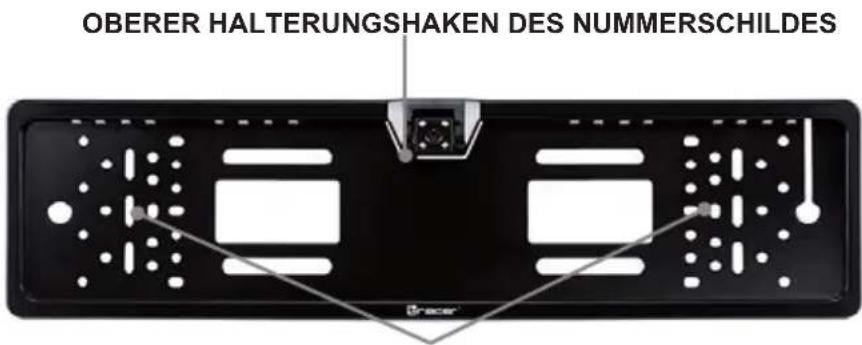

OBERER HALTERUNGSHAKEN DES NUMMERSCHILDES

UNIVERSELLE MONTAGEÖFFNUNGEN:

• Montage des Nummerschildes
• Montage der Halterung an die Außenhaut

1. Führen Sie die Kabel in die Öffnung der Außenhaut ein und schrauben Sie die Halterung mittels Befestigung des Nummerschildes an.

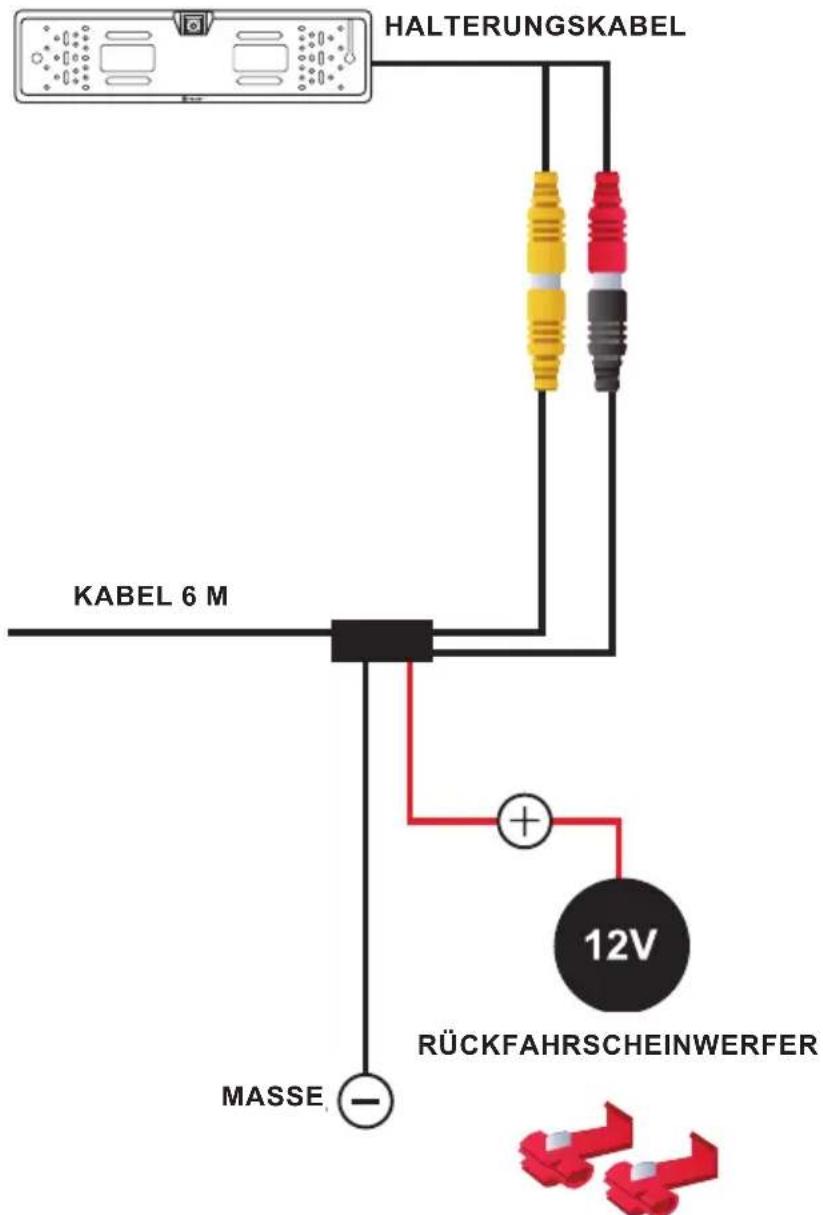

ANSCHLUSS AN DEN RÜCKFAHRSCHEINWERFER

HALTERUNGSKABEL KABEL 6 M MASSE + 12V RÜCKFAHRScheinwerfer

1. Suchen Sie das Versorgungskabel und die Glühbirne des Scheinwerfers anhand von Abbildung oder mittels des 12 V Strommeßgeräts (nicht mitgeliefert).
2. Verbinden Sie das rote Bündel im KABEL DES SENDERGERÄTS 2,4 GHz mittels mitgelieferten ANSCHLUSSES mit dem Versorgungskabel des Rückfahrscheinwerfers (zwecks Stromversorgung der Kamera und des LCD Bildschirms).
3. Das schwarze Bündel des 6M KABELS soll an die Masse angeschlossen werden.
4. Verbinden Sie den roten Anschluss des HALTERUNGSKABELS mit dem schwarzen Anschluss des 6M KABELS.
5. Verbinden Sie den gelben Anschluss des HALTERUNGSKABLES mit dem gelben Anschluss des 6M KABELS.

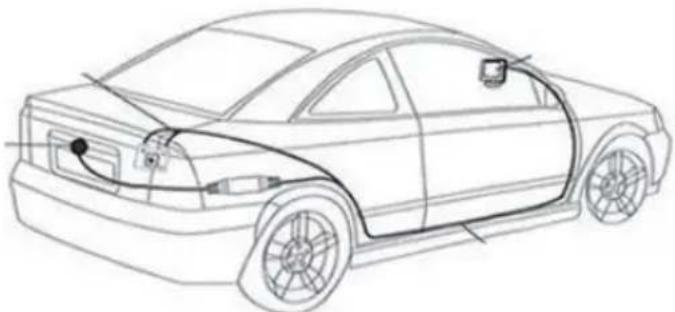

FÜHREN DES 6M KABELS IM AUTO

1. Das Kabel soll vom Kofferraum (in der Nähe des Rückfahrscheinwerfers) zum Armeteurenbrett geführt werden, wo der Bildschirm installiert wird.
2. Das Kabel soll grundsätzlich vor Beschädigung und Scheuern geschützt werden.
3. Führen Sie das Kabel unter dem Belag, Dachhimmel oder Plastikteilen.

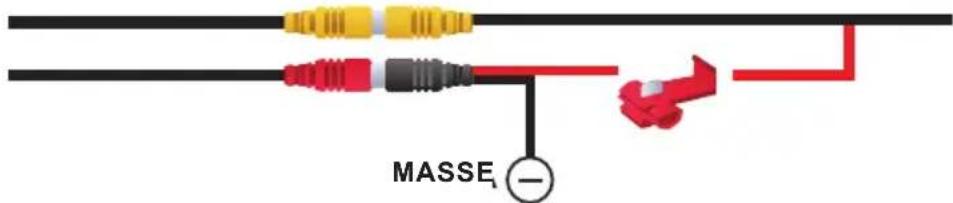

BILDSCHIRM ANSCHLIESSEN

BILDSCHIRM KABEL KABEL 6 M

MASSE

1. Platzieren Sie den Bildschirm an der beliebigen Stelle am Armeturenbrett.
2. Schliessen Sie das rote Bündel des 6M KABELS mit dem roten Bündel des BILDSCHIRM-VERSORGUNGSKABELS an. Verwenden Sie dabei den mitgelieferten ANSCHLUSS.
3. Schliessen Sie den roten Stecker des BILDSCHIRMKABELS an den schwarzen Stecker des BILDSCHIRM VERSORGUNGSKABELS an.
4. Schliessen Sie den gelben Stecker des BILDSCHIRMKABELS an den gelben Stecker des 6M KABELS an.
5. Schliessen Sie das schwarze Bündel des VERSORGUNGSKABELS an die Fahrzeug Masse an (z.B. im Raum unter dem Lenkrad oder in der Nähe des Sicherungskastens).

DIE RÜCKFAHRKAMERA FUNKTIONIERT RICHTIG

Nach korrekter Montage soll die Stromversorgung des Rückfahrscheinwerfers, nach dem Einschalten des Rückwärtsgangs, die Rückfahrkamera und den Bildschirm aktivieren. Danach kommt ein durch die Kamera übertragenes Bild auf.
