Rview S2 - Kamera cofania Tracer - Bezpłatna instrukcja obsługi

Marka	Tracer
Model	Rview S2
Typ produktu	Zestaw kamery cofania (kamera w ramce tablicy rejestracyjnej + składany monitor)
Wymiary ramki kamery	546 x 140 x 21 mm (zgodnie z instrukcją)
Przekątna ekranu monitora	4.3 cala
Rozdzielczość kamery	756 x 582 pikseli
Rozdzielczość monitora	800 x 480 pikseli
Kąt widzenia	120 stopni
Regulacja nachylenia kamery	30 stopni
Noktowizja	4 diody IR do trybu nocnego
Zasilanie	12V DC, 60 mA (kamera i monitor osobno)
Długość kabla łączącego (kamera do monitora)	6 m (600 cm)
Długość kabla zasilającego	1 m (100 cm)
Długość kabla kamery	50 cm
Długość kabla monitora	50 cm
Instalacja	Wymaga podłączenia do obwodu świateł cofania pojazdu; zalecany profesjonalny montaż
Funkcja	Automatycznie wyświetla widok z tyłu po włączeniu biegu wstecznego
Konserwacja	Czyścić miękką, wilgotną szmatką; nie używać agresywnych środków chemicznych
Ostrzeżenie bezpieczeństwa	Nie zastępuje lusterka wstecznego; istnieją martwe pola; używać tylko jako urządzenie pomocnicze
Części zamienne i naprawa	Skontaktuj się z producentem lub autoryzowanym serwisem w celu uzyskania części zamiennych
Utylizacja ekologiczna	Nie wyrzucać do odpadów domowych; utylizować zgodnie z lokalnymi przepisami (WEEE)

Często zadawane pytania - Rview S2 Tracer

Jak zainstalować kamerę cofania Tracer Rview S2?

Instalacja polega na podłączeniu kamery do obwodu świateł cofania pojazdu i poprowadzeniu kabli do monitora. Zaleca się wykonanie instalacji przez profesjonalny serwis samochodowy. Jeśli robisz to sam, dokładnie postępuj zgodnie z instrukcją i upewnij się, że wszystkie połączenia są pewne.

Z jakimi pojazdami jest kompatybilny Rview S2?

Rview S2 jest przeznaczony do pojazdów z instalacją elektryczną 12V i standardowym miejscem montażu tablicy rejestracyjnej. Można go zamontować w samochodach osobowych, SUV-ach, vanach i ciężarówkach. Ramka kamery pasuje do większości rozmiarów tablic rejestracyjnych i można ją zamocować za pomocą śrub lub opasek zaciskowych.

Jak działa noktowizja?

Kamera posiada 4 diody IR (podczerwieni), które automatycznie aktywują się w warunkach słabego oświetlenia, zapewniając czarno-biały obraz o wystarczającej ostrości do cofania w nocy. Zasięg IR jest ograniczony, więc należy zachować ostrożność w całkowitej ciemności.

Czy mogę regulować kąt kamery?

Tak, kamera ma mechaniczną regulację nachylenia do 30 stopni. Możesz przechylić kamerę w górę lub w dół, aby zoptymalizować kąt widzenia do wysokości pojazdu i potrzeb parkowania.

Co znajduje się w pudełku?

W pudełku znajdują się: ramka tablicy rejestracyjnej z wbudowaną kamerą, składany monitor z ekranem 4,3 cala, 6-metrowy kabel łączący (kamera do monitora), 1-metrowy kabel zasilający, dwa szybkozłączki i instrukcja obsługi.

Jak czyścić obiektyw kamery lub monitor?

Użyj miękkiej, suchej lub lekko wilgotnej szmatki, aby delikatnie przetrzeć obiektyw i ekran. Unikaj agresywnych środków czyszczących, alkoholu lub produktów na bazie amoniaku, ponieważ mogą uszkodzić powłokę.

Czy monitor jest wyposażony w uchwyt do montażu?

Monitor jest przeznaczony do umieszczenia na desce rozdzielczej. Posiada składaną podstawkę, która umożliwia wygodne ustawienie. Do bardziej trwałego montażu można użyć podkładek samoprzylepnych (brak w zestawie) lub zakupić kompatybilny uchwyt.

Nie widzę obrazu na ekranie. Co powinienem sprawdzić?

Najpierw upewnij się, że pojazd jest w biegu wstecznym i że światło cofania działa. Sprawdź wszystkie połączenia kablowe: kabel łączący kamerę z monitorem, połączenia zasilania i masę. Sprawdź bezpiecznik obwodu świateł cofania. Jeśli problem nadal występuje, skontaktuj się z pomocą techniczną.

Czy Rview S2 jest wodoodporny?

Kamera jest umieszczona w ramce tablicy rejestracyjnej i jest odporna na warunki atmosferyczne, ale nie jest całkowicie zanurzalna. Wytrzymuje deszcz i myjnie samochodowe, ale unikaj kierowania strumienia wody pod wysokim ciśnieniem bezpośrednio na kamerę.

Jaki jest okres gwarancji?

Tracer Rview S2 zazwyczaj objęty jest 1-letnią gwarancją na wady produkcyjne. Szczegółowe warunki znajdziesz na karcie gwarancyjnej dołączonej do zestawu lub skontaktuj się z obsługą klienta Tracer.

INSTRUKCJA OBSŁUGI Rview S2 Tracer

1. Zestaw w trakcie instalacji wymaga ingerencji w układ elektryczny pojazdu, dlatego rekomendowane jest udanie się do profesjonalnego serwisu samochodowego w celu instalacji.
2. W przypadku samodzielnej instalacji postępuj zgodnie z instrukcją, zaś w przypadku wątpliwości, zasięgnij porady u producenta lub w wybranym serwisie samochodowym.
3. Producent nie ponosi odpowiedzialności za szkody powstałe w produkcie lub pojeździe w wyniku niewłaściwej instalacji zestawu w aucie.
4. Zestaw kamery cofania nie zastępuje funkcji lusterka wstecznego i nie pomniejsza konieczności koncentracji kierowcy. Podczas wykonywania manewrów nie opieraj się wyłącznie na obrazie z kamery cofania, ta bowiem stanowi jedynie dodatkowy, wspomagający widok o ograniczonym zakresie widzenia (martwe pola).
5. Producent nie ponosi odpowiedzialności za szkody powstałe w wyniku kolizji lub uszkodzeń pojazdu(ów) powstałych w efekcie manewrów wykonywanych na podstawie obrazu kamery.

ZAWARTOŚĆ ZESTAWU / SPECYFIKACJA TECHNICZNA

	Ramka tablicy rejestracyjnej z kamerą (1 szt.)Wymiary: 546 x 140 x 21 cmRozdzielczość: 756 x 582 pixKąt widzenia: 120 stopniRegulacja nachylenia kamery: 30 stopniZasilanie: 12 V / 60 mADługość kabla zasilania / video: 50 cmTryb nocny – 4 diody IR
	Monitor składany (1 szt.)Rozdzielczość: 800x480 pixPrzekątna ekranu: 4,3 caleZasilanie: 12 V / 60 mADługość kabla zasilania / video: 50 cm
	Kabel połączeniowy KAMERA – MONITOR (1 szt.)Długość kabla zasilania / video: 600 cm
	Kabel zasilania KAMERA / MONITOR (1 szt.)Długość kabla: 100 cm
	SZYBKOZŁĄCZKA / KONEKTOR do kabli (2 szt.)

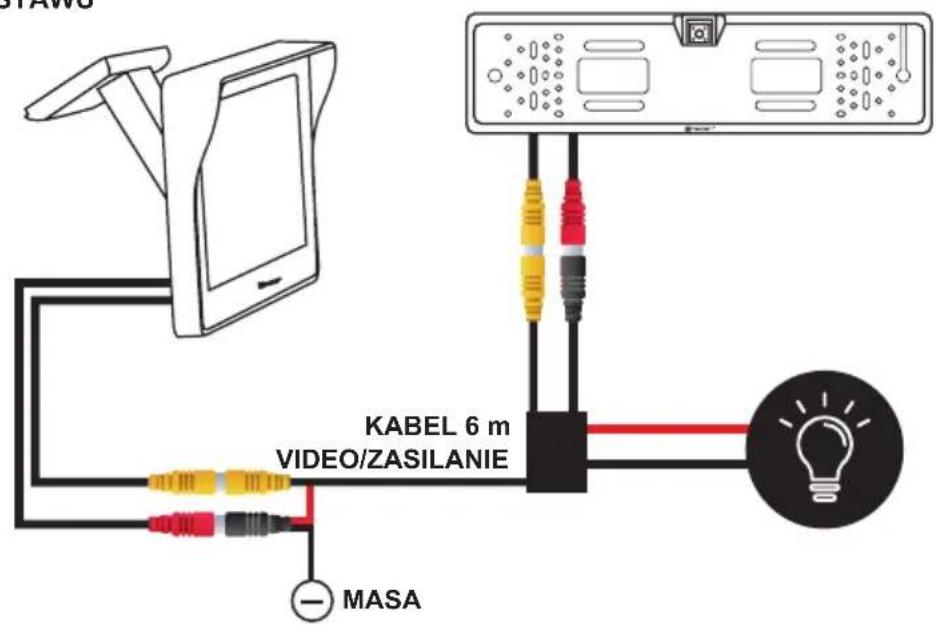

MONTAŻ ZESTAWU

KABEL 6 m VIDEO/ZASILANIE — MASA

MONTAŻ RAMKI Z KAMERA NA SAMOCHODZIE

1. Zdemontuj oryginalną tablicę wraz z ramką tablicy.
2. Zlokalizuj miejsce (klamka bagażnika, inny otwór techniczny), którym możesz wpuścić kable (50 cm dł) do bagażnika.

3. Jeśli nie ma fabrycznie przygotowanego kanału wlotowego, konieczne jest nawiercenie dziury o średnicy umożliwiającej wpuszczenie (kolejno) żółtego i czerwonego złącza chinch znajdującego się na końcu okablowania ramki.

4. Zanim zamontuje ramkę, zdecyduj jak chcesz przymocować tablicę rejestracyjna (pkt. 5)!

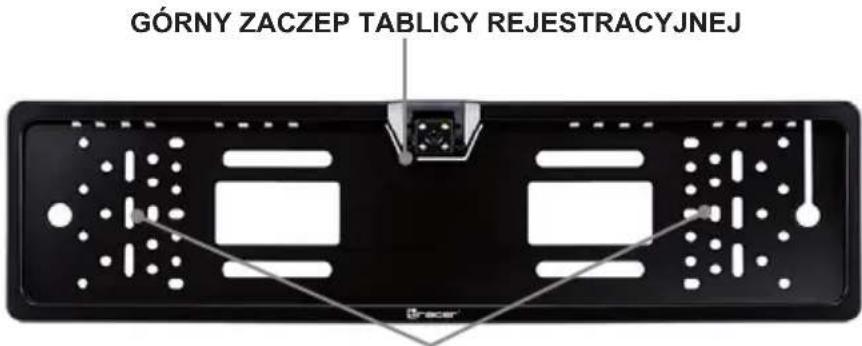

5. Tablica od góry trzymana jest przez ramkę przez GÓRNY ZACZEP TABLICY, jednakże od dołu wymaga indywidualnego mocowania, pozostającego w gestii użytkownika:

a. Mocowania za pomocą wkrętów wykorzystywanych do przykręcenia ramki do poszycia samochodu.
b. Przykręcenie tablicy do ramki za pomocą dodatkowych śrub (brak w zestawie), wykorzystując UNIWERSALNE OTWORY MONTAŻOWE w ramce.
c. Przymocowanie tablicy do ramki za pomocą opasek zaciskowych (brak w zestawie) wykorzystując UNIWERSALNE OTWORY MONTAŻOWE w ramce.

GÓRNY ZACZEP TABLICY REJESTRACYJNEJ

UNIWERSALNE OTWORY MONTAŻOWE:

• Mocowanie tablicy rejestracyjnej
• Mocowanie ramki do poszycia auta

1. Przykręć ramkę wykorzystując oryginalne mocowania fabrycznej ramki tablic rejestracyjnych, uprzednio wprowadzając okablowanie przez dedykowany otwór w poszyciu samochodu.

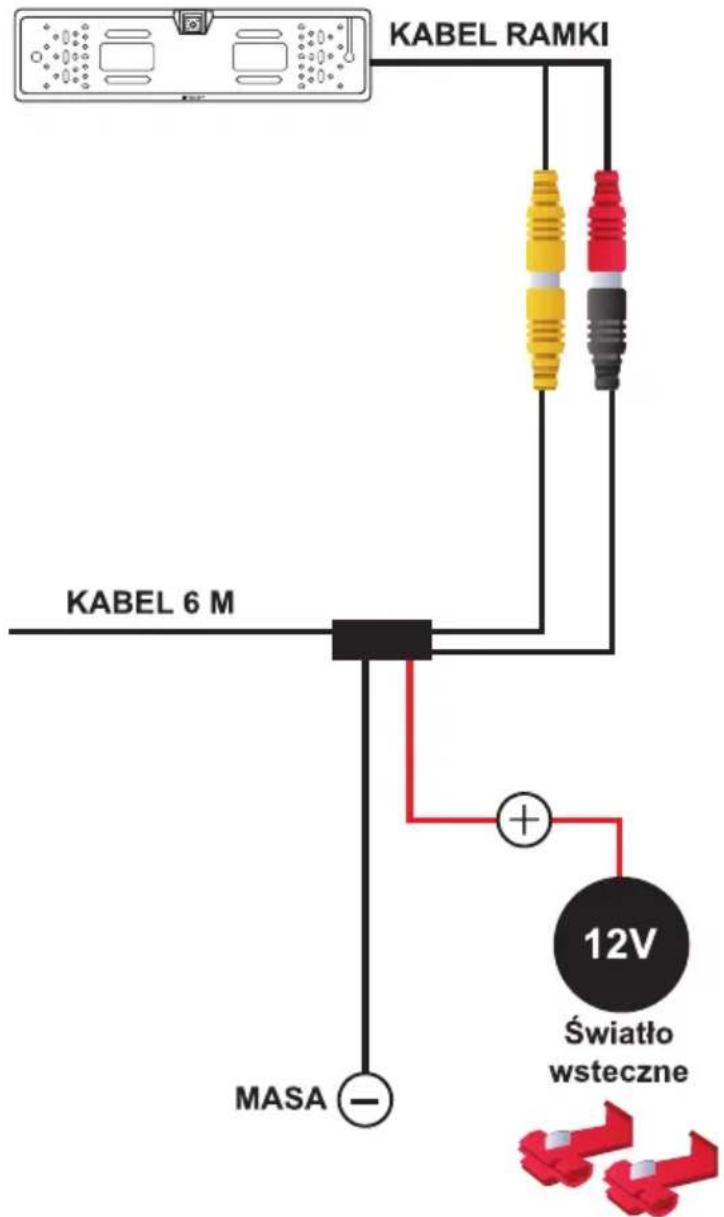

PODŁĄCZENIE DO LAMPY ŚWIATŁA WSTECZNEGO

KABEL RAMKI KABEL 6 M MASA 12V Światło wsteczne

1. Znajdź przewód zasilający żarówkę światła wstecznego korzystając ze schematu elektrycznego pojazdu lub wykorzystując miernik prądu 12V (brak w zestawie).
2. Za pomocą KONEKTORA / SZYBKOZŁĄCZKI znajdującej się w zestawie zepnij z kablem zasilania światła cofania czerwony przewód w KABLU 6M (posłuży on do zasilenia kamery i monitora LCD).
3. Czarną wiązkę z KABLA 6M należy podłączyć do masy pojazdu.
4. Podłącz czerwoną końcówkę KABLA RAMKI do czarnej końcówki KABLA 6M
5. Podłącz żółtą końcówkę KABLA RAMKI do żółtej końcówki KABLA 6 M.

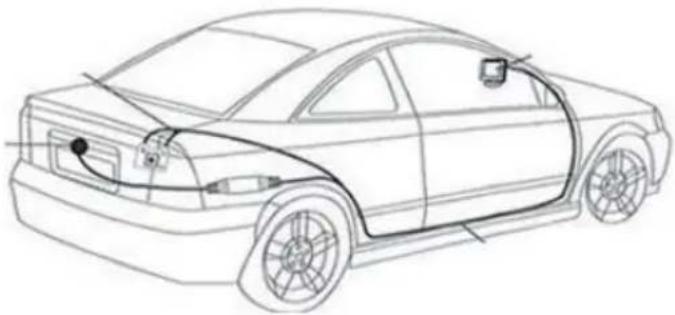

PROWADZENIE KABLA 6 M PRZEZ KABINE SAMOCHÓD

1. Zaplanuj prowadzenie kabla z bagażnika (okolic lampy wstecznego) do kokpitu pojazdu w miejscu gdzie zamontuiesz monitor.
2. Zaleca się nie prowadzenie kabla na wierzchu, narażając go na przerwania i przetarcia.
3. Przeprowadź przewód pod wykładziną pojazdu, podsufitką lub plastikowymi elementami pojazdu.

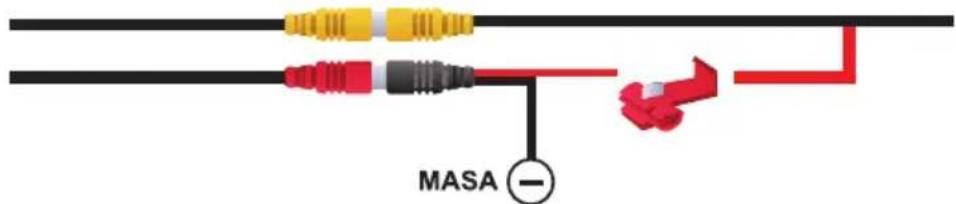

PODŁĄCZENIE MONITORA

KABEL MONITORA KABEL 6 M

MASA

1. Ulokuj monitor w wybranym przez siebie miejscu na kokpicie.
2. Podłącz czerwoną wiązkę z KABLA 6 M do czerwonej wiązki KABLA ZASILANIA MONITORA. Możesz do tego użyć ZŁACZKI / KONEKTORA z zestawu.
3. Podłącz czerwoną wtyczkę KABLA MONITORA do czarnej wtyczki KABLA ZASILANIA MONITORA.
4. Podłącz żółta wtyczkę KABLA MONITORA do żółtej wtyczki KABLA 6 M.
5. Podłącz czarną wiązkę KABLA ZASILANIA do masy auta (np. w komorze pod kierownicą, w okolicy skrzynki bezpieczników).

DZIAŁANIE KAMERY COFANIA

Jeśli poprawnie wykonałeś wszystkie czynności, po wrzuceniu wstecznego biegu, zasilanie z tylnej lampy powinno uruchomić kamerę cofania oraz monitor, w efekcie czego na ekranie monitora powinien pojawić się obraz z kamery.

SAFETY RULES

Symbol odpadów pochodzących ze sprzętu elektrycznego i elektronicznego (WEEE – ang. Waste Electrical and Electronic Equipment).

Użycie symbolu WEEE oznacza, że niniejszy produkt nie może być traktowany jako odpad domowy. Zapewniając prawidłową utylizację pomagasz chronić środowisko naturalne. W celu uzyskania bardziej szczegółowych informacji dotyczących recyklingu niniejszego produktu należy skontaktować się z przedstawicielem władz lokalnych, dostawcą usług utylizacji odpadów lub sklepem, gdzie nabyto produkt.

Megabajt Sp. z o.o., ul. Rydygiera 8, 01-793 Warszawa
