Typ produktu	Bezprzewodowy system kamery cofania
Marka	Tracer
Model	Rview S1 Wireless
Wymiary ramki kamery	546 x 140 x 21 mm
Rozdzielczość kamery	756 x 582 pikseli
Kąt widzenia	120 stopni
Regulacja nachylenia kamery	30 stopni
Noktowizja	4 diody IR
Rozmiar ekranu monitora	4.3 cala
Rozdzielczość monitora	800 x 480 pikseli
Zasilanie (kamera i monitor)	12 V DC, 60 mA każde
Częstotliwość bezprzewodowa	2.4 GHz
Zasięg bezprzewodowy	6 m (na otwartej przestrzeni)
Długość kabla kamery	50 cm (zasilanie/wideo)
Długość kabla zasilającego monitora	100 cm
Zawartość opakowania	Ramka kamery, monitor, nadajnik i odbiornik bezprzewodowy, kable zasilające, szybkozłączki
Rodzaj montażu	Zintegrowana ramka tablicy rejestracyjnej
Bezpieczeństwo	Symbol WEEE; nie wyrzucać z odpadami domowymi
Konserwacja	Czyścić miękką suchą szmatką; unikać agresywnych środków chemicznych
Przeznaczenie	Dodatkowy widok tylny dla pojazdów; nie zastępuje lusterek

Często zadawane pytania - Rview S1 Wireless Tracer

Jak zamontować kamerę w pojeździe?

Zdejmij oryginalną tablicę rejestracyjną i ramkę. Przeprowadź kabel kamery przez odpowiedni otwór (np. uchwyt bagażnika). Jeśli nie ma otworu, wywierć otwór wystarczająco duży dla złączy kabla. Przymocuj ramkę za pomocą górnego klipsa tablicy i zabezpiecz dół śrubami lub opaskami zaciskowymi przez wielofunkcyjne otwory montażowe. Podłącz przewody kamery do nadajnika i zasilania tylnego światła pojazdu.

Czy ta kamera jest kompatybilna ze wszystkimi pojazdami?

Ramka kamery jest zaprojektowana do standardowego montażu tablicy rejestracyjnej. Pasuje do większości pojazdów z instalacją elektryczną 12V. Jednak montaż może wymagać drobnych modyfikacji, takich jak wiercenie. W razie wątpliwości skonsultuj się z profesjonalistą.

Jak zasilany jest system?

Zarówno kamera, jak i monitor są zasilane z instalacji 12V DC pojazdu. Kamera jest podłączona do obwodu tylnych świateł cofania, więc włącza się automatycznie po wrzuceniu biegu wstecznego. Monitor można podłączyć do tego samego obwodu lub stałego źródła 12V.

Jaki jest zasięg bezprzewodowy systemu?

Nadajnik i odbiornik bezprzewodowy działają na częstotliwości 2,4 GHz z zasięgiem do 6 metrów (około 20 stóp) na otwartej przestrzeni. Rzeczywisty zasięg może się różnić ze względu na metalowe elementy pojazdu i przeszkody.

Czy kamera działa w nocy?

Tak, kamera jest wyposażona w 4 diody podczerwieni (IR) do noktowizji, zapewniając wyraźny obraz w warunkach słabego oświetlenia.

Gdzie zamontować monitor?

Umieść 4,3-calowy monitor na desce rozdzielczej w miejscu, które nie zasłania widoku na drogę. Upewnij się, że kabel zasilający monitora sięga do źródła 12V.

Czy mogę używać tego systemu z innym monitorem lub kamerą?

System wykorzystuje dedykowane łącze bezprzewodowe 2,4 GHz. Nadajnik i odbiornik są sparowane. Używanie komponentów innych firm może nie działać i nie jest zalecane.

Dlaczego na monitorze nie ma obrazu po wrzuceniu biegu wstecznego?

Sprawdź, czy wszystkie połączenia są pewne: kamera do nadajnika, zasilanie nadajnika do światła cofania, zasilanie odbiornika do 12V i zasilanie monitora. Sprawdź połączenia masy. Upewnij się również, że światło cofania dostarcza 12V po włączeniu biegu wstecznego. Przetestuj kamerę, podłączając ją bezpośrednio do źródła 12V.

Jaka jest gwarancja na ten produkt?

Szczegóły gwarancji podaje producent Tracer. Zazwyczaj akcesoria elektroniczne objęte są 1-roczną gwarancją na wady produkcyjne. Skontaktuj się z Tracer lub sprzedawcą w celu uzyskania szczegółowych warunków.

Jak czyścić i konserwować kamerę i monitor?

Użyj miękkiej, suchej szmatki do czyszczenia soczewki kamery i ekranu monitora. Unikaj ściernych środków czyszczących lub rozpuszczalników. Nie zanurzaj w wodzie. W razie potrzeby ramkę kamery przetrzyj delikatnie wilgotną szmatką.

INSTRUKCJA OBSŁUGI Rview S1 Wireless Tracer

1. Zestaw w trakcie instalacji wymaga ingerencji w układ elektryczny pojazdu, dlatego rekomendowane jest udanie się do profesjonalnego serwisu samochodowego w celu instalacji.
2. W przypadku samodzielnej instalacji postępuj zgodnie z instrukcją, zaś w przypadku wątpliwości, zasięgnij porady u producenta lub w wybranym serwisie samochodowym.
3. Producent nie ponosi odpowiedzialności za szkody powstałe w produkcie lub pojeździe w wyniku niewłaściwej instalacji zestawu w aucie.
4. Zestaw kamery cofania nie zastępuje funkcji lusterka wstecznego i nie pomniejsza konieczności koncentracji kierowcy. Podczas wykonywania manewrów nie opieraj się wyłącznie na obrazie z kamery cofania, ta bowiem stanowi jedynie dodatkowy, wspomagający widok o ograniczonym zakresie widzenia (martwe pola).
5. Producent nie ponosi odpowiedzialności za szkody powstałe w wyniku kolizji lub uszkodzeń pojazdu(ów) powstałych w efekcie manewrów wykonywanych na podstawie obrazu kamery.

ZAWARTOŚĆ ZESTAWU / SPECYFIKACJA TECHNICZNA

	Ramka tablicy rejestracyjnej z kamerą (1 szt.)Wymiary: 546 x 140 x 21 cmRozdzielczość: 756 x 582 pixKąt widzenia: 120 stopniRegulacja nachylenia kamery: 30 stopniZasilanie: 12 V / 60 mADługość kabla zasilania / video: 50 cmTryb nocny – 4 diody IR
	Monitor składany (1 szt.)Rozdzielczość: 800x480 pixPrzekątna ekranu: 4,3 caleZasilanie: 12 V / 60 mADługość kabla zasilania / video: 50 cm
	Zestaw bezprzewodowy nadajnik i odbiornik 2,4 GHz (1 szt.)Zasilanie: 12 V / 60 mACzęstotliwość: 2,4 GhzZasięg działania: 6 metrów
	Kable zasilania monitora (1 szt.)Długość kabla: 100 cm
	Szybkozłączka / konektor do kabli (2 szt.)

MONTAŻ ZESTAWU

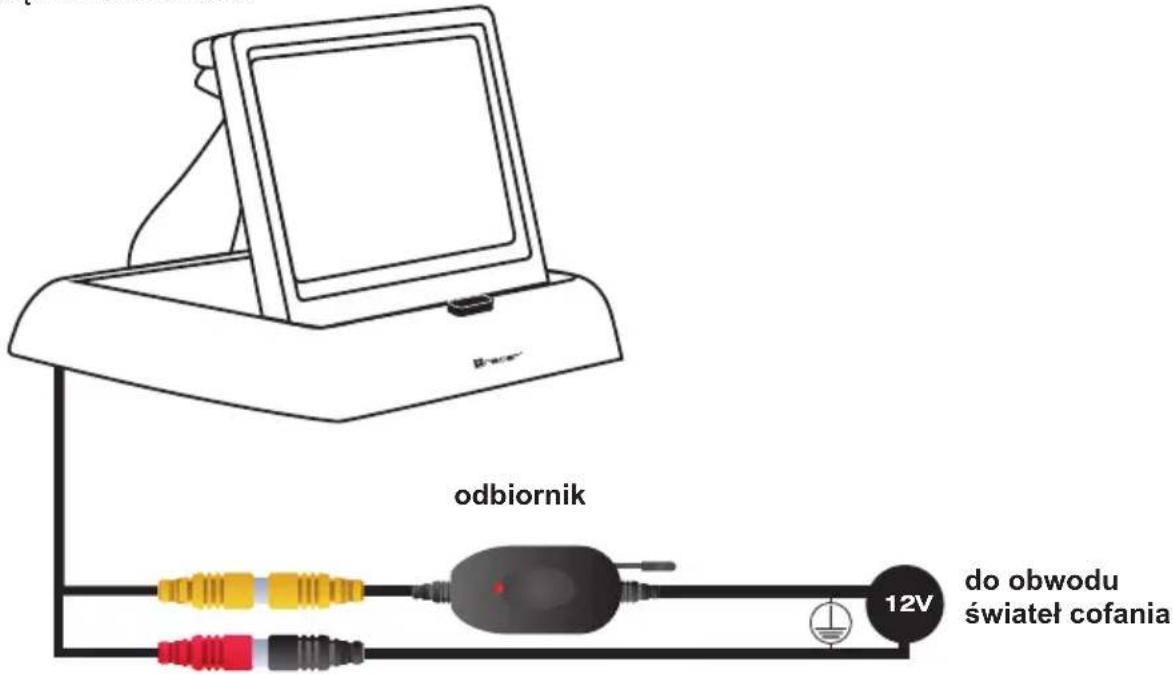

Podłączenie monitora

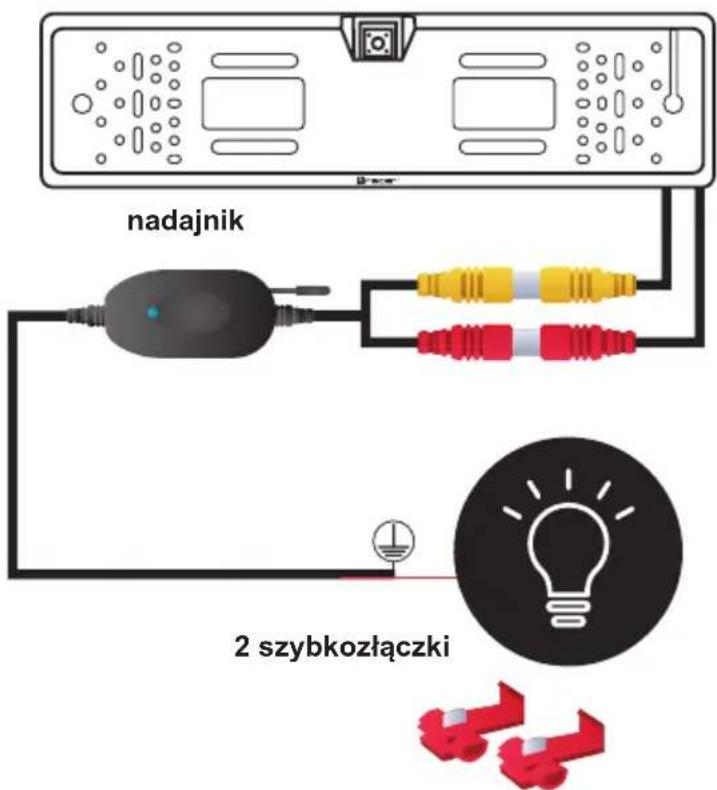

Podłączenie kamery wstecznej

MONTAŻ RAMKI Z KAMERA NA SAMOCHODZIE

1. Zdemontuj oryginalną tablicę wraz z ramką tablicy.
2. Zlokalizuj miejsce (klamka bagażnika, inny otwór techniczny), którym możesz wpuścić kable (50 cm dł.) do bagażnika.
3. Jeśli nie ma fabrycznie przygotowanego kanału wlotowego, konieczne jest nawiercenie dziury o średnicy umożliwiającej wpuszczenie (kolejno) żółtego i czerwonego złącza chinch znajdującego się na końcu okablowania ramki.
4. Zanim zamontuje ramkę, zdecyduj jak chcesz przymocować tablicę rejestracyjną (pkt. 5)!

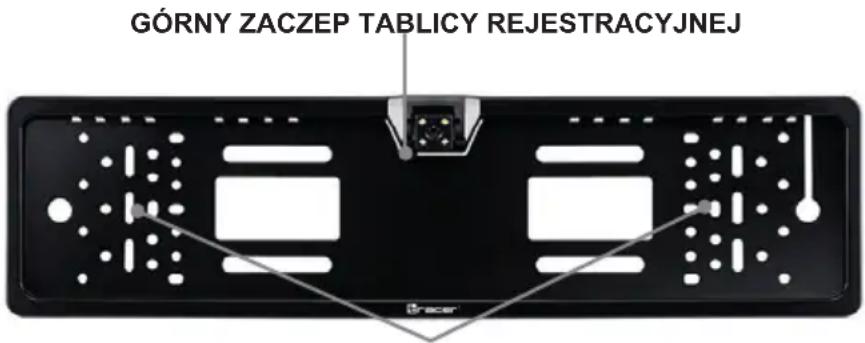

5. Tablica od góry trzymana jest przez ramkę przez GÓRNY ZACZEP TABLICY, jednakże od dołu wymaga indywidualnego mocowania, pozostającego w gestii użytkownika:
   a. Mocowania za pomocą wkrętów wykorzystywanych do przykręcenia ramki do poszycia samochodu.
   b. Przykręcenie tablicy do ramki za pomocą dodatkowych śrub (brak w zestawie), wykorzystując UNIWERSALNE OTWORY MONTAŻOWE w ramce.
   c. Przymocowanie tablicy do ramki za pomocą opasek zaciskowych (brak w zestawie) wykorzystując UNIWERSALNE OTWORY MONTAŻOWE w ramce.

UNIWERSALNE OTWORY MONTAŻOWE:

• Mocowanie tablicy rejestracyjnej
- Mocowanie ramki do poszycia auta

1. Przykręć ramkę wykorzystując oryginalne mocowania fabrycznej ramki tablic rejestracyjnych, uprzednio wprowadzając okablowanie przez dedykowany otwór w poszyciu samochodu.

PODŁĄCZENIE DO LAMPY ŚWIATŁA WSTECZNEGO

1. Znajdź przewód zasilający żarówkę światła wstecznego korzystając ze schematu elektrycznego pojazdu lub wykorzystując miernik prądu 12V (brak w zestawie).
2. Za pomocą KONEKTORA / SZYBKOZŁĄCZKI znajdującej się w zestawie zepnij z kablem zasilania światła cofania czerwoną wiązkę w KABLU NADAJNIKA 2,4 GHz (możesz użyć załączonej SZYBKOZŁĄCZKI, KONEKTORA).
3. Czarną wiązkę z KABLA NADAJNIKA 2,4 GHz należy podłączyć do masy pojazdu.
4. Podłącz czerwoną końcówkę KABLA RAMKI do czerwonej złączki wychodzącej z NADAJNIKA 2,4 GHz.
5. Podłącz żółtą końcówkę KABLA RAMKI do żółtej złączki, wychodzącej z NADAJNIKA 2,4 GHz.

PODŁACZENIE MONITORA

1. Ulokuj monitor w wybranym przez siebie miejscu na kokpicie.
2. Podłącz czerwoną wiązkę z ODBIORNIKA 2,4 Ghz oraz czerwoną wiązkę KABLA ZASILANIA MONITORA do obwodu światła cofania. Możesz do tego użyć ZŁĄCZKI / KONEKTORA z zestawu.
3. Podłącz czarną wiązkę z ODBIORNIKA 2,4 Ghz oraz czarną wiązkę KABLA ZASILANIA MONITORA do MASY (instalacja auta, radioodbiornik, wtyk gniazda zapalniczki).
4. Podłącz czerwoną wtyczkę KABLA MONITORA do czarnej wtyczki KABLA ZASILANIA MONITORA.
5. Podłącz żółtą wtyczkę KABLA MONITORA do żółtej wtyczki wychodzącej z ODBIORNIKA 2,4 GHz.

DZIAŁANIE KAMERY COFANIA

Jeśli poprawnie wykonałeś wszystkie czynności, po wrzuceniu wstecznego biegu, zasilanie z tylnej lampy powinno uruchomić kamerę cofania. W momencie otrzymania sygnału VIDEO przez zestaw bezprzewodowy monitor powinien się wybudzić, w efekcie czego na ekranie powinien pojawić się obraz z kamery.

SAFETY RULES

Symbol odpadów pochodzących ze sprzętu elektrycznego i elektronicznego (WEEE – ang. Waste Electrical and Electronic Equipment).

Użycie symbolu WEEE oznacza, że niniejszy produkt nie może być traktowany jako odpad domowy. Zapewniając prawidłową utylizację pomagasz chronić środowisko naturalne. W celu uzyskania bardziej szczegółowych informacji dotyczących recyklingu niniejszego produktu należy skontaktować się z przedstawicielem władz lokalnych, dostawcą usług utylizacji odpadów lub sklepem, gdzie nabyto produkt.

Megabajt Sp. z o.o., ul. Rydygiera 8, 01-793 Warszawa
