Energy+ 58GE143 - Hegesztőgép Graphite - Ingyenes használati útmutató

HASZNÁLATI ÚTMUTATÓ Energy+ 58GE143 Graphite

MAGYARORSZÁG (HU) AZ EREDETI HASZNÁLATI UTASÍTÁS FORDÍTÁSA....15

ROMÂNIA (RO) TRADUCEREA INSTRUCTIUNILOR ORIGINALE....17

MAGYARORSZÁG (HU) AZ EREDETI HASZNÁLATI UTASÍTÁS FORDÍTÁSA Vezeték nélküli forrasztóállomás: 58GE143

MEGJEGYZÉS: A BERENDEZÉS HASZNÁLATA ELÖTT KÉRJÜK, OLVASSA EL FIGYELMESEN EZT A KÉZIKÖNYVET, ÉS ÖRIZZE MEG A KÉSÖBBI HASZNÁLATRA. AZOK A SZEMÉLYEK, AKIK NEM OLVASTÁK EL A HASZNÁLATI UTASÍTÁST, NEM VÉGEZHETIK A BERENDEZÉS ÖSSZESZERELÉSÉT, BEÁLLÍTÁSÁT VAGY MÜKÖDTETÉSÉT.

KÜLÖNLEGES BIZTONSÁGI RENDELKEZÉSEK MEGJEGYZÉS!

Olvassa el figyelmesen a használati utasítást, kövesse az abban foglalt figyelmeztetéseket és biztonsági feltételeket. A készüléket biztonságos működésre tervezték. Mindazonáltal: a készülék telepítése, karbantartása és üzemeltetése veszélyes lehet. A következő eljárások betartása csökkenti a tűz, az áramütés, a sérülés veszélyét, és csökkenti a készülék telepítési idejét

OLVASSA EL FIGYELMESEN A HASZNÁLATI ÚTMUTATÓT, HOGY MEGISMERKEDJEN A KÉSZÜLÉKKEL, ÓRIZZE MEG EZT A KÉZIKÖNYVET A KÉSŐBBI HASZNÁLATRA.

BIZTONSÁGI UTASÍTÁSOK

FIGYELEM!

A jelen utasítások szövegét a későbbi használatra biztonságos helyen örizze meg. A használati utasítás szövegét nem ismerő személyek nem kezelhetik a műanyag csőhegesztő gépet.

Ezt a berendezést nem olyan személyek (beleértve a gyermekeket is) használhatják, akik csökkent fizikai, érzékszervi vagy szellemi képességekkel rendelkeznek, vagy nem rendelkeznek tapasztalattal vagy nem ismerik a berendezést, kivéve, ha felügyelet mellett vagy a biztonságukért felelős személyek által adott használati utasításoknak megfelelően használják. A gyermekeket felügyelni kell annak biztosítására, hogy ne játsszanak a berendezéssel.

ÁLTALÁNOS BIZTONSÁGI FELTÉTELEK

FIGYELEM! Olvassa el figyelmesen az utasításokat. Az alábbi utasítások figyelmen kívül hagyása áramütést, tüzet és/vagy súlyos sérülést okozhat. Az alábbiakban megadott valamennyi figyelmeztetésben az "elektromos szerszám" szó hálózati tápellátású (vezetékes) vagy akkumulátoros (vezeték nélküli) elektromos szerszámot jelent.

MUNKAHELY

• A munkahelyet rendben és jól megvilágítva kell tartani. A rendetlenség és a rossz megvilágítás hozzájárul a balesetekhez.
• Ne dolgozzon az elektromos szerszámmal gyúlékony folyadékok, gázok vagy por által létrehozott robbanásveszélyes légkörben.
• Ne engedjen gyerekeket vagy megfigyelöket az elektromos szerszámok munkaterületére. A zavaró tényezők miatt elveszíthetik uralmukat az elektromos szerszám felett.

ELEKTROMOS BIZTONSÁG

• A hegesztőgépet a géphez tartozó akkumulátorokkal kell táplálni. Megfelel a készülék teljesítménytábláján megadott paramétereknek.
• Az elemeknek illeszkedniük kell a foglalatokba. Az aljzatokat és az elemeket semmilyen módon nem szabad megváltoztatni. Az akkumulátorok és a csatlakozóaljzatok megváltoztatásának hiánya csökkenti az áramütés veszélyét.
• Ne tegye ki az elektromos szerszámokat esőnek vagy nedves körülményeknek. Ha víz kerül az elektromos szerszámba, megnő az áramütés veszélye.
• Ha az elektromos szerszámot kültéri használatra használják, a töltő csatlakozókábeleit kültéri használatra tervezett hosszabbítókábelekkel kell meghosszabbítani (I. elektromos védelmi osztály, IP 54, gumiszigeteléssel vagy azzal egyenértékű). A kültéri munkavégzésre alkalmas hosszabbító kábel használata csökkenti az áramütés veszélyét.

SZEMÉLYES BIZTONSÁG

• Legyen előrelátó, figyelje az elektromos szerszám működését, és használja a józan észt, amikor az elektromos szerszámmal dolgozik. Ne működtesse az elektromos szerszámot, ha fáradt, illetve ha kábítószer, alkohol vagy gyógyszer hatása alatt áll. Egy pillanatnyi figyelmetlenség az elektromos szerszám működtetése közben súlyos személyi sérülést okozhat.
• Használjon védőfelszerelést. Mindig viseljen védőkesztyűt.
• A hegesztógép beindítása előtt készítse elő a munkaterületet. A felesleges szerszámok vagy tárgyak (rendetlenség a munkaterületen) elhagyása személyi sérülést okozhat.
• Ne becsülje túl a képességeit. Álljon mindig magabiztosan és kiegyensúlyozottan. Ez lehetővé teszi, hogy kiszámíthatatlan helyzetekben jobban tudja irányítani az elektromos szerszámot.
• Öltözzön megfelelően. Ne viseljen bő ruházatot vagy ékszereket. Tartsa távol haját, ruházatát és kesztyűjét a fütött részektől. A laza ruházat, az ékszerek vagy a hosszú haj beakadhat az elektromos szerszám részeibe.

AZ ELEKTROMOS SZERSZÁM HASZNÁLATA ÉS GONDOZÁSA

• Tartsa a használaton kívüli elektromos szerszámot gyermekek elől elzárva, és ne engedje, hogy az elektromos szerszámmal olyan személyek dolgozzanak, akik nem ismerik az elektromos szerszámot vagy ezt a használati utasítást.
• Az elektromos szerszámok veszélyesek a képzetlen felhasználók kezében.
• Az elektromos szerszámot ellenőrizni kell. Ellenőrizze a mozgó alkatrészek egyenességét vagy rögzítését, az alkatrészek törését és minden mást, ami hatással lehet az elektromos szerszámra. Ha sérülést talál, az elektromos szerszámot használat előtt meg kell javítani. Az elektromos szerszám nem megfelelő karbantartása sok baleset oka.
• Használja az elektromos szerszámot, felszerelést, munkaeszközöket stb. a jelen használati utasításnak megfelelően és a rendeltetésszerű használatra, figyelembe véve a munkakörülményeket és az elvégzendő munka típusát. Az elektromos szerszám nem rendeltetésszerű használata veszélyes helyzeteket eredményezhet.

JAVÍTÁS

Minden javítást szakképzett villanyszerelönek kell elvégeznie, kizárólag eredeti pótalkatrészek felhasználásával (hivatalos szervizközpontok). Ez biztosítja, hogy az elektromos szerszám továbbra is biztonságos maradjon.

TÖLTÖ ÉS AKKUMULÁTOR BIZTONSÁGI SZABÁLYOK

AZ AKKUMULÁTOROK MEGFELELŐ KEZELÉSE ÉS MÜKÖDTETÉSE

• Az akkumulátortöltési folyamatot a felhasználónak kell irányítania.
• Kerülje az akkumulátor töltését 0 °C alatti hömérsékleten.
• Csak a gyártó által ajánlott töltővel töltse az akkumulátorokat. Más típusú akkumulátorok töltésére tervezett töltő használata tűzveszélyes.
• Amikor az akkumulátort nem használja, tartsa távol a fémtárgyaktól, például gemkapcsoktól, érméktől, kulcsoktól,

szögektöl, csavaroktól vagy más apró fémtárgyaktól, amelyek rövidre zárhatják az a k k umulátor csatlakozóit. Az akkumulátor kapcsainak rövidre zárása égési sérüléseket vagy tüzet okozhat.

Az akkumulátor sérülése és/vagy helytelen használata esetén gázok szabadulhatnak fel. Szellőztesse ki a helyiséget, kellemetlen érzés eseténforduljon orvoshoz. A gázok károsíthatják a légutakat.

- Szélsőséges körülmények között folyadék szivároghat az akkumulátorból. Az akkumulátorból szivárgó folyadék irritációt vagy égési sérüléseket okozhat. Ha szivárgást észlel, járjon el az alábbiak szerint:

Ovatosan törölje le a folyadékot egy ruhadarabbal. Kerülje a folyadék börrel vagy szemmel való érintkezését.
ha a folyadék a börrel érintkezik, a test érintett területét azonnal bőséges mennyiségű tiszta vízzel le kell mosni, vagy a folyadékot enyhe savval, például citromlével vagy ecettel semlegesíteni kell.
ha a folyadék a szembe kerül, azonnal öblítse ki bő tiszta vízzel legalább 10 percig, és forduljon orvoshoz.

Ne használjon sérült vagy módosított akkumulátort. A sérült vagy módosított akkumulátorok kiszámíthatatlanul viselkedhetnek, ami tüzet, robbanást vagy sérülésveszélyt okozhat.

Az akkumulátort nem szabad nedvességnek vagy víznek kitenni.

• Az akkumulátort mindig tartsa távol hőforrástól. Ne hagyja hosszú időre magas hőmérsékletű környezetben (közvetlen napfényben, radiátorok közelében vagy bárhol, ahol a hőmérséklet meghaladja az 50°C-ot).
• Ne tegye ki az akkumulátort tüznek vagy túlzott hőmérsékletnek. Tüznek vagy 130 °C feletti hőmérsékletnek való kitétel robbanást okozhat.

MEGJEGYZÉS: A 130°C-os hőmérsékletet 265°F-nak is meg lehet adni.

Minden töltési utasítást be kell tartani, és az akkumulátort nem szabad a használati utasításban található teljesítménytáblázatban megadott tartományon kívüli hőmérsékleten tölteni. A helytelenül vagy a megadott tartományon kívüli hőmérsékleten történő töltés károsíthatja az akkumulátort, és növelheti a tűzveszélyt.

AKKUMULÁTOR JAVÍTÁS:

• A sérült akkumulátorokat nem szabad javítani. Az akkumulátor javítását csak a gyártó vagy egy hivatalos szervizközpont végezheti.
• A használt akkumulátort az ilyen típusú veszélyes hulladékok ártalmatlanítására szolgáló központba kell szállítani.

A TÖLTÖRE VONATKOZÓ BIZTONSÁGI UTASÍTÁSOK

• A töltöt nem szabad nedvességnek vagy víznek kitenni. A víz bejutása a töltöbe növeli az áramütés veszélyét. A töltő csak száraz helyiségben, beltérben használható.
• Bármilyen karbantartás vagy tisztítás előtt húzza ki a töltőt a hálózatból.
• Ne használja a töltőt gyúlékony felületen (pl. papír, textil) vagy gyúlékony anyagok közelében. A töltő töltés közbeni hőmérséklet-emelkedése miatt fennáll a tűzveszély.
• Használat előtt minden alkalommal ellenőrizze a töltő, a kábel és a dugó állapotát. Ha sérülést talál - ne használja a töltőt. Ne próbálja meg szétszerelni a töltőt. Minden javítással forduljon hivatalos szervizmühelyhez. A töltő nem megfelelő beszerelése áramütés vagy tűzveszélytokozhat.
• Gyermekek és fizikailag, érzelmileg vagy szellemileg fogyatékos személyek, valamint más olyan személyek, akiknek tapasztalata vagy ismeretei nem elegendőek ahhoz, hogy a töltöt minden biztonsági óvintézkedés betartásával üzemeltessék nem szabad a töltöt felelős személy felügyelete nélkül üzemeltetni. Ellenkező esetben fennáll a veszélye annak, hogy a készüléket rosszul kezelik, ami sérülést okozhat.

Amikor a töltő nincs használatban, le kell választani a hálózatról.

Minden töltési utasítást be kell tartani, és az akkumulátort nem szabad a használati utasításban található teljesítménytáblázatban megadott tartományon kívüli hőmérsékleten tölteni. A helytelenül vagy a megadott tartományon kívüli hőmérsékleten történő töltés károsíthatja az akkumulátort, és növelheti atüzveszélyt.

TÖLTŐ JAVÍTÁS

- A hibás töltöt nem szabad megjavítani. A töltő javítását csak a gyártó vagy egy hivatalosszervizközpont végezheti.

FIGYELEM: A készüléket beltéri használatra tervezték.

Az eredendően biztonságos kialakítás, a biztonsági intézkedések és a további védőintézkedések alkalmazása ellenére a munkavégzés során mindig fennáll a sérülés kockázata

A Li-ion akkumulátorok szivároghatnak, kigyulladhatnak vagy felrobbanhatnak, ha magas hömérsékletre hevítik vagy rövidre zárják őket. Ne tárolja őket az autóban forró és napsütéses napokon. Ne nyissa ki az akkumulátorcsomagot. A Li-ion akkumulátorok elektronikus biztonsági eszközöket tartalmaznak, amelyek sérülése esetén az akkumulátok i g y u l l a d h a t vagy felrobbanhat.

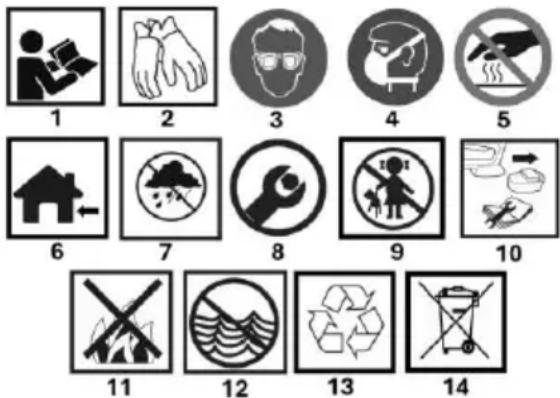

PIKTOGRAMOK ÉS FIGYELMEZTETÉSEK

1 2 3 4 5 6 7 8 9 10 11 12 13 14

1.Olvassa el a használati utasítást, tartsa be az abban foglalt figyelmeztetéseket és biztonsági feltételeket!

1. Viseljen egyéni védőfelszerelést védőkesztyűt

2. Viseljen egyéni védőfelszerelést védőszemüveget

3. Wear egyéni védőfelszerelés védőmaszk

4. Caution forró felület

5. For beltéri használatra

6. Protect esötöl, nedvességtöl

8.Használat előtt összeszerelésre van szükség

1. Tartsa gyermekek elöl elzárva

2. Karbantartás, javítás előtt válassza le az áramellátásról.

3. Ne dobja a cellákat a tűzbe

4. Ne dobja a cellákat vízbe

5. Szelektíven újrahasznosított

6. Nem szabad a háztartási hulladékkal együtt ártalmatlanítani.

A GRAFIKAI ELEMEK LEÍRÁSA

A következő számozás a készülék alkatrészeire utal a jelen kézikönyv grafikus oldalain látható.

MegnevezésA ábra	Leírás
1	Szivacs fiók
2	Forrasztólombik csatlakozó
3	Megjelenítés
4	Hőmérsékletszabályozó gomb
5	Forrasztólombik
6	Rugós fogantyú
7	Switch
8	Forrasztóállomás teste
9	Akkumulátor aljzat
MegnevezésB ábra	Leírás
1	Grot
2	Forrasztópáka fűtőelem
3	Szerelőanya a fűtőelemhez
4	Forrasztópáka lombik
5	A lombik és az állomás közötti interfész
MegnevezésB ábra	Leírás
1	Switch
2	Szivacs fiók
3	Minimális hőmérséklet
4	Maximális hőmérséklet
5	Forrasztólombik aljzat

* A grafika és a tényleges termék között eltérések lehetnek. CÉLKITÜZÉS

A KÉSZÜLÉK MÜKÖDÉSE

• Vegye ki a forrasztóállomást a csomagolásból, ellenőrizze a készüléket sérülések szempontjából. Helyezze a forrasztópáka rugótartóját A6. ábra az állványra.
• Csatlakoztassa a forrasztólombik hegyét fig. B5 az állomás aljzatához, ábra. C5
• Csatlakoztassa az akkumulátort (nem tartozék) az A9 ábrán látható aljzathoz.
• Kapcsolja be a hálózati kapcsolót, ábra. C1, a LED kijelzőn ábra. A3 világítani fog, a forrasztópáka elkezd melegedni. MEGJEGYZÉS! Az elektromos forrasztópáka feje a bekapcsolás után néhány másodperc alatt 200 fokra melegszik fel.
• A hömérséklet beállítása: állítsa be a kívánt hömérsékletet a gombbal, ábra. A4. A hömérséklet beállítása fokozatmentesen állítható a (minimum) ábra. C3-tól a C3. ábra szerinti értékig. C4. A kijelzőn a változó hömérsékletérték jelzi, hogy a hömérséklet emelkedik vagy csökken. Ha az érték állandó, a fűtőelem elérte a beállított hömérsékletet, a forrasztópáka üzemkész.
• Ha befejezte a munkát, tegye vissza a forrasztópákát a rugós állványra, kapcsolja ki a készüléket, és várjon, amíg a forrasztópáka hegye szobahőmérsékletűre hül, mielött elteszi.

TARTOZÉKOK CSERÉJE:

MEGJEGYZÉS: Kérjük, vegye figyelembe, hogy amikor a forrasztópáka hegye magas hőmérsékleten van, tilos megérinteni a fűtőelemet.

A forrasztópáka hegyének cseréje:

• Vegye ki az akkumulátort a foglalatból, ábra. A9. Kapcsolja ki a forrasztóállomást az ábra szerinti kapcsolóval. C1 győződjön meg arról, hogy a fűtőelemet ábra. B2 hideg.
• Csavarja le az anyát. B3, majd távolítsa el az acélcsövet és a fűtőelemet, ábra. B2, húzza ki a fűtőmagot a csőből, majd vegye ki a forrasztópáka hegyét a cseréhez, cserélje ki az új fűtőelemet ábra. B2 és szerelje be. Győződjön meg arról, hogy a fűtőelem fig. B2 elemet a lehető legmesszebbre tolja be.
• Az akkumulátor cseréjéhez nyomja meg és tartsa lenyomva az akkumulátor bajonettgombját, miközben kihúzza az akkumulátort. MEGJEGYZÉS: Az akkumulátor cseréjekor a készüléket ki kell kapcsolni, és a fűtőmagnak el kell érnie a szobahőmérsékletet.

A FORRASZTÓHEGY HASZNÁLATA ÉS KARBANTARTÁSA

Penge hömérséklete: Ezért válassza a lehető legalacsonyabb üzemi hömérsékletet. A hegy kiváló hővezető képességgel rendelkezik hömérsékleten, így alacsonyabb hömérsékleten is forraszthat, hogy megóvja a kényes, hömérsékletre érzékeny alkatrészeket.

A SZERSZÁM HELYES TARTÁSA

Fogja meg a termék fogantyúját, mint egy tollat vagy ceruzát, és végezze a forrasztási munkát; A tényleges igényektől függően különböző hőmérsékleteket lehet beállítani a hőmérsékletszabályozó gomb elforgatásával A4 ábra.

MEGJEGYZÉS: A működés során a fűtési hőmérséklet meghatározásához használja saját tapasztalatait. Ha a készüléket nem használja, kapcsolja ki a kikapcsoló gomb megnyomásával.

A forrasztóhegy tisztítása: A forrasztópáka hegyének tisztítására rendszeresen tisztító szivacsokat kell használni, a forrasztás után a forrasztópáka hegyének maradék folyékony anyagából származó karbidok és oxidok károsítják a forrasztópáka hegyét, forrasztási hibákhoz vezetnek, vagy csökkentik a forrasztópáka hegyének hővezető képességét. Ha a forrasztópákát hosszú ideig folyamatosan használják, a forrasztópáka hegyét hetente egyszer szét kell szerelni az oxidok eltávolítása érdekében, hogy megelőzzék a forrasztópáka hegyének károsodását és csökkentsék a hömérsékletet.

Amikor az állomás nincs használatban: Ez a forrasztópáka hegyén lévő folyékony anyagot oxiddá alakítja, ami a forrasztópáka hegyének hővezető képességének jelentős csökkenését eredményezi.

Használat után: A forrasztópáka hegyét használat után tisztára kell törölni, és új ónréteggel kell bevonni, hogy megakadályozza a forrasztópáka hegyének oxidációját.

KARBANTARTÁS ÉS TÁROLÁS

Gondozás és karbantartás

Ez a szerszám nem igényel kenést vagy karbantartást. Ne használjon vizet vagy vegyi tisztítószereket a tisztításhoz, egyszerűen törölje le egy száraz ruhával, amikor a fütőhegy szobahőmérsékletű. A készüléket száraz helyen kell tárolni, és száraz szellőzés mellett tisztán kell tartani. Ne használja poros helyen.

JAVÍTÁS: A termék javítását a megfelelő pótalkatrészek felhasználásával szakképzett karbantartó személyzetre kell bízni, amely garantálja a biztonságot a használat során és a javítás utáni működésben. A hibás akkumulátorokat soha ne javítsa vagy módosítsa saját maga. Minden szervizelést csak a gyártó vagy az általa felhatalmazott javítószolgálat végezhet.

PROBLÉMAMEGOLDÁS

• Bekapcsoláskor a kijelzön a következő üzenet jelenik meg: Err: ellenőrizze, hogy a csatlakozókábel dugója fig. B5 és a lombik aljzatát az ábra. C5 helyesen vannak beszerelve, ha a beszerelés helyesnek bizonyul, és az akkumulátor feszültsége elegendő, de a készülék mégsem működik, a termék hibás, forduljon a kereskedőhöz javítás céljából.
• A képernyő kikapcsol vagy LU üzenet jelenik meg a kijelzőn működés közben. Megoldás Ellenőrizze, hogy az akkumulátor lemerült-e, és szükség esetén használjon feltöltött akkumulátort.
• Amikor a fogantyút leteszi, a kijelzőn SLP vagy OFF jelenik meg. Ha SLP jelenik meg, a készülék alvó üzemmódba kerül, ha felemeli a fogantyút, a hömérsékletszabályozó gombot elforgatva felébreszti a készüléket. MEGJEGYZÉS: Kérjük, vegye figyelembe, hogy a hegy az SLP üzemmódban is körülbelül 150 C fokos hömérsékletet tart fenn. Ha a kijelzőn OFF jelenik meg, a készülék puha kikapcsolt állapotba kerül, és a gomb megnyomásával a készülék felébreszthető a beállított hömérsékletre.
• Hogyan tisztítsuk meg a hegyet? Működés közben a fűtőfej tisztítására gyantával vagy acélgyapot golyókkal lehet használni; hűtési állapotban a fűtőfej acélgyapot golyókkal tisztítható. Ne mossa le vízzel; tartsa a terméket szárazon.
• Egyéb hibák esetén forduljon a kereskedőhöz javítás céljából.

KÉSZLET TARTALMA:

Forrasztóállomás	1 db.
Fűtőelemek	2 db.
Műszaki dokumentáció	3 db.

Forrasztóállomás 58GE143
Paraméter	Érték
Tápfeszültség	18 V DC
Hőmérséklet-tartomány	150-480°C
Védelmi osztály	III
Tömeg	0,34 kg
A gyártás éve	2024
58GE143 a típus- és a gépmegjelölést is jelenti.

KÖRNYEZETVÉDELEM

Az elektromos meghajtású termékeket nem szabad a háztartási hulladékkal együtt ártalmatlanítani, hanem megfelelő létesítményekbe kell vinni ártalmatlanításra. Az ártalmatlanítással kapcsolatos információkért forduljon a termék kereskedőjéhez vagy a helyi hatósághoz. Az elektromos és elektronikus berendezések hulladékai olyan anyagokat tartalmaznak, amelyek nem környezetbarátok. A nem újrahasznosított berendezések potenciális veszélyt jelentenek a környezetre és az emberi egészségre.

"GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, székhelye: Varsó, ul. Pograniczna 2/4 (a továbbiakban: "GTX Poland ") tájékoztat, hogy a jelen kézikönyv (a továbbiakban: "kézikönyv") tartalmának valamennyi szerzői joga, beleértve többek között. A jelen kézikönyv (a továbbiakban: "Kézikönyv") tartalmának valamennyi szerzői joga, beleértve többek között a szöveget, fényképeket, diagramokat, rajzokat, valamint a kézikönyv összetételét, kizárólag a GTX Poland tulajdona, és a szerzői jogról és a szomszédos jogokról szóló 1994. február 4-i törvény (azaz a módosított 2006. évi 90. sz. törvénycikk 631. pontja) szerinti jogi védelem alatt áll. A kézikönyv egészének és egyes elemeinek másolása, feldolgozása, közzététele, kereskedelmi célú módosítása a GTX Poland írásos hozzájárulása nélkül szigorüan tilos, és polgári és büntetőjogi felelősségre vonást eredményezhet.
