Energy+ 58GE143 - заваръчна машина Graphite - Безплатно ръководство за потребителя

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Energy+ 58GE143 Graphite

БЪЛГАРИЯ (BG) ПРЕВОД НА ОРИГИНАЛНИТЕ ИНСТРУКЦИИ Безжична станция за запояване: 58GE143

Прочетете внимателно инструкциите за експлоатация, спазвайте съдържащите се в тях предупреждения и условия за безопасност. Уредът е проектиран за безопасна работа. Въпреки това: монтажът, поддръжката и експлоатацията на уреда могат да бъдат опасни. Спазването на следните процедури ще намали риска от пожар, токов удар, нараняване и ще съкрати времето за инсталиране на уреда

ПРОЧЕТЕТЕ ВНИМАТЕЛНО РЪКОВОДСТВОТО ЗА ПОТРЕБИТЕЛЯ, ЗА ДА СЕ ЗАПОЗНАЕТЕ С УРЕДА ЗАПАЗЕТЕ ТОВА РЪКОВОДСТВО ЗА БЪДЕЩИ СПРАВКИ.

Съхранявайте текста на тези инструкции на сигурно място за евентуална бъдеща справка. Лица, които не са запознати с текста на инструкциите, не трябва да работят с машината за заваряване на пластмасови тръби.

Това оборудване не е предназначено за използване от лица (включително деца) с намалени физически, сензорни или умствени способности или с липса на опит или познания за оборудването, освен ако не са под наблюдение или в съответствие с инструкциите за използване, дадени от лицата, отговорни за тяхната безопасност. Децата трябва да бъдат наблюдавани, за да се гарантира, че те не играят с оборудването.

ПРЕДУПРЕЖДЕНИЕ! Прочетете внимателно инструкциите. Неспазването на дадените по-долу инструкции може да доведе до токов удар, пожар и/или сериозно нараняване. Думата "електроинструмент" във всички предупреждения, дадени по-долу, означава електроинструмент, захранван от електрическата мрежа (с кабел), или електроинструмент, захранван от батерия (акумулатор).

МЯСТО НА РАБОТА

• Работното място трябва да се поддържа чисто и добре осветено. Безпорядькът и лошото осветление допринасят за злополуки.
• Не работете с електроинструмента във взривоопасна атмосфера, създадена от запалими течности, газове или прах.
• Не допускайте деца или наблюдатели в работната зона на електроинструмента. Разсейването им може да доведе до загуба на контрол над електроинструмента.

ЕЛЕКТРИЧЕСКА БЕЗОПАСНОСТ

• Заваръчният апарат трябва да се захранва от батерии, предназначени за него. Съобразено с параметрите, посочени на табелката на устройството.
• Батериите трябва да пасват в гнездата. Контактите и батериите не трябва да се променят по никакъв начин. Липсата на промени по батериите и контактите намалява риска от токов удар.
• Не излагайте електроинструментите на дъжд или влага. Ако в електроинструмента попадне вода, рискът от токов удар се увеличава.
• Когато електроинструментът се използва на открито, кабелите за свързване на зарядното устройство трябва да се удължат с удължители, предназначени за използване на открито (клас на електрическа защита I, IP 54 с гумена изолация или еквивалент). Използването на подходящ удължител за работа на открито намалява риска от токов удар.

ЛИЧНА СИГУРНОСТ

• Бъдете предвидливи, наблюдавайте работата на електроинструмента и използвайте здрав разум, когато работите с него. Не работете с електроинструмента, когато сте уморени или под въздействието на наркотици алкохол или лекарства. Момент на невнимание по време на работа с електроинструмента може да доведе до сериозно нараняване на хора.
• Използвайте защитно оборудване. Винаги носете защитни ръкавици.
• Преди да стартирате заваръчната машина, подгответе работната зона. Оставянето на ненужни инструменти или предмети (безпорядък в работната зона) може да доведе до телесни повреди.
• Не надценявайте възможностите си. Стойте уверено и балансирано по всяко време. Това ще ви позволи да контролирате по-добре електроинструмента в непредвидими ситуации.
• Облечете се подходящо. Не носете свободни дрехи или бижута. Дръжте косата, дрехите и ръкавиците си далеч от нагорещените части. Свободните дрехи, бижутата или дългата коса могат да бъдат захванати от частите на електроинструмента.

• Съхранявайте неизползвания електроинструмент на места, недостъпни за деца, и не позволявайте на лица, които не са запознати с електроинструмента или с тези инструкции, да работят с него.
• Електрическите инструменти са опасни в ръцете на необучени потребители.
• Електроинструментът трябва да се провери. Проверявайте за изправяне или фиксиране на движещите се части, счупване на части и всичко друго, което може да повлияе на електроинструмента. Ако бъдат открити повреди, електроинструментът трябва да бъде ремонтиран преди употреба. Неправилната поддръжка на електроинструмента е причина за много злополуки.
• Използвайте електроинструмента, оборудването, работните инструменти и т.н. в съответствие с тези инструкции и по предназначение, като се съобразявате с условията на работа и вида на извършваната работа. Използването на електроинструмента по начин, за който не е предназначен, може да доведе до опасни ситуации.

PEMOHT

Всички ремонти трябва да се извършват от квалифициран електротехник, като се използват само оригинални резервни части (оторизирани сервисни центрове). Това ще гарантира, че електроинструментът ще продължи да бъде безопасен.

ПРАВИЛА ЗА БЕЗОПАСНОСТ НА ЗАРЯДНОТО УСТРОЙСТВО И БАТЕРИЯТА

• Процесът на зареждане на батерията трябва да се контролира от потребителя.
• Избягвайте да зареждате батерията при температури под 0°C.
• Зареждайте батериите само със зарядното устройство, препоръчано от производителя. Използването на зарядно устройство, предназначено за зареждане на различен тип батерии, крие риск от пожар.
• Когато батерията не се използва, я дръжте далеч от метални предмети, като например щипки за хартия, монети, ключове, пирони, винтове или други малки метални предмети, които могат да свържат клемите на батерията на късо. Късото съединение на клемите на батерията може да причини изгаряния или пожар.

В случай на повреда и/или неправилна употреба на батерията може да се отделят газове. Провертете помещението, консултирайте се с лекар в случай на дискомфорт. Газовете могат да увредят дихателните пътища.

- При екстремни условия може да се получи изтичане на течност от батерията. Изтичането на течност от батерията може да причини дразнене или изгаряния. Ако бъде открито изтичане, процедирайте по следния начин:

Внимателно избършете течността с парче плат. Избягвайте контакт на течността с кожата или очите.
ако течността попадне върху кожата, съответната част от тялото трябва незабавно да се измие с голямо количество чиста вода или да се неутрализира течността с лека киселина, например лимонов сок или оцет.
ако течността попадне в очите, незабавно ги изплакнете с обилно количество чиста вода в продължение на поне 10 минути и потърсете лекарска помощ.
Не използвайте батерия, която е повредена или модифицирана. Повредените или модифицирани батерии могат да действат непредсказуемо, което да доведе до пожар, експлозия или опасност от нараняване.

Батерията не трябва да бъде излагана на влага или вода.

• Винаги дръжте батерията далеч от източници на топлина. Не я оставяйте в среда с висока температура за дълъг период от време (на пряка слънчева светлина, в близост до радиатори или навсякъде, където температурата надвишава 50°C).
• Не излагайте батерията на огън или прекомерни температури. Излагането на огън или на температури над 130°C може да доведе до експлозия.

ЗАБЕЛЕЖКА: Температура от 130°C може да бъде посочена като 265°F.

Трябва да се спазват всички инструкции за зареждане и батерията не трябва да се зарежда при температура извън диапазона, посочен в таблицата с номиналните стойности в инструкциите за експлоатация. Неправилното зареждане или зареждането при температури извън посочения диапазон може да повреди батерията и да увеличи риска от пожар.

РЕМОНТ НА БАТЕРИИ:

• Повредените батерии не трябва да се ремонтират. Ремонтът на батерията се разрешава само от производителя или от оторизиран сервисен център.
• Използваната батерия трябва да се предаде в център за обезвреждане на този вид опасни отпадъци.

• Зарядното устройство не трябва да бъде излагано на влага или вода. Навлизането на вода в зарядното устройство увеличава риска от токов удар. Зарядното устройство може да се използва само на закрито в сухи помещения.
• Изключете зарядното устройство от електрическата мрежа, преди да извършвате каквато и да е поддръжка или почистване.
• Не използвайте зарядното устройство, поставено върху запалима повърхност (напр. хартия, текстил) или в близост до запалими вещества. Поради повишаването на температурата на зарядното устройство по време на процеса на зареждане съществува опасност от пожар.

- Проверявайте състоянието на зарядното устройство, кабела и щепсела всеки път преди употреба. Ако откриете повреда - не използвайте зарядното устройство. Не се опитвайте да разглобявате зарядното устройство. Отнасяйте се за всички ремонти в оторизиран сервис.

Неправилният монтаж на зарядното устройство може да доведе до риск от токов удар или пожар.

- Деца и лица с физически, емоционални или умствени увреждания, както и други лица, чийто опит или познания не са достатъчни, за да работят със зарядното устройство при спазване на всички мерки за безопасност, не трябва да работят със зарядното устройство без надзора на отговорно лице. В противен случай съществува опасност от неправилно боравене с устройството, което може да доведе до нараняване.

Когато зарядното устройство не се използва, то трябва да бъде изключено от електрическата мрежа.

Трябва да се спазват всички инструкции за зареждане и батерията не трябва да се зарежда при температура извън диапазона, посочен в таблицата с номиналните стойности в инструкциите за експлоатация. Неправилното зареждане или зареждането при температури извън посочения диапазон може да повреди батерията и да увеличи риска от пожар.

РЕМОНТ НА ЗАРЯДНО УСТРОЙСТВО

- Дефектно зарядно устройство не трябва да се ремонтира. Поправките на зарядното устройство се разрешават само от производителя или от оторизиран сервисенцентър.

ВНИМАНИЕ: Устройството е предназначено за работа на закрито.

Въпреки използването на безопасен по своята същност дизайн, използването на мерки за безопасност и допълнителни защитни мерки, винаги съществува остатъчен риск от нараняване по време на работа

Литиево-йонните батерии могат да протекат, да се запалят или да експлодират, ако се нагреят до висока температура или се свържат накъсо. Не ги съхранявайте в автомобиля през горещи и слънчеви дни. Не отваряйте акумулаторния блок. Li-Ion батериите съдържат електронни предпазни устройства, които при повреда могат да предизвикатз а п а л в а н е или експлозия на батерията.

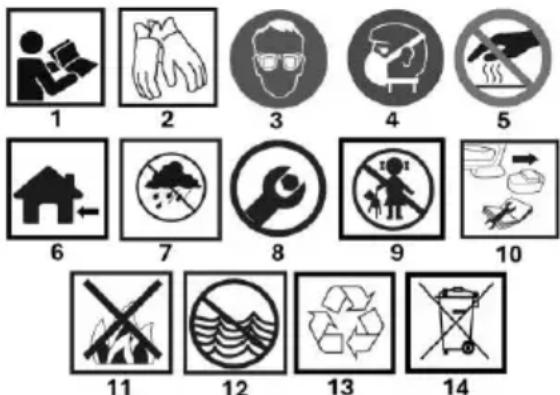

ПИКТОГРАМИ И ПРЕДУПРЕЖДЕНИЯ

1. Прочетете инструкциите за експлоатация, спазвайте съдържащите се в тях предупреждения и условия за безопасност!
2. Wear лични предпазни средства защитни ръкавици
3. Wear лични предпазни средства предпазни очила
4. Wear лични предпазни средства защитна маска
5. Caution гореща повърхност
   6.За употреба на закрито
6. Protect от дъжд, влага
   8.Изисква сглобяване преди употреба
   9.Кеер на място, недостъпно за деца
7. Disconnect от електрозахранването преди поддръжка, ремонт
8. Не хвърляйте клетки в огъня
9. Не хвърляйте клетки във вода
   13.Selectively recycled
10. Не изхвърляйте заедно с битовите отпадъци

ОПИСАНИЕ НА ГРАФИЧНИТЕ ЕЛЕМЕНТИ

Следната номерация се отнася за компонентите на устройството показани на графичните страници на това ръководство.

Обозначение Фиг. А	Описание
1	Чекмедже с пъба
2	Съединител за колба за запояване
3	Дисплей
4	Копче за регулиране на температурата
5	Колба за запояване
6	Дръжка с пружинно натоварване
7	Превключвател
8	Корпус на станцията за запояване
9	Гнездо за батерия
Обозначение Фиг. В	Описание
1	Грот
2	Нагревателен елемент за поялник
3	Монтажна гайка за нагревателния елемент
4	Колба за поялник
5	Интерфейс между колба и станция
Обозначение Фиг. В	Описание
1	Превключвател
2	Чекмедже с пъба
3	Минимална температура
4	Максимална температура
5	Гнездо за колба за запояване

* Възможно е да има разлики между графиката и действителния продукт

ЦЕЛ

РАБОТА НА УСТРОЙСТВОТО

• Извадете станцията за запояване от опаковката и проверете устройството за повреди. Поставете пружинния държач фиг. А6 на поялника върху стойката.
• Свържете накрайника на колбата за запояване фиг. В5 към гнездото на станцията фиг. С5
• Свържете батерията (не е в комплекта) към гнездото Фиг. А9.
• Включете превключвателя на захранването фиг. С1, светодиодният дисплей фиг. А3 ще светне, поялникът ще започне да се нагрява. ЗАБЕЛЕЖКА! Главата на електрическия поялник може да се нагрее до 200 градуса за няколко секунди след включването му.
• Регулиране на температурата: задайте желаната температура с копчето фигур. А4. Регулирането на температурата е безстепенно от (минимум) фигур. С3 до фигур. С4. Променящата се стойност на температурата на дисплея показва, че температурата се увеличава или намалява. Когато стойността е постоянна, нагревателният елемент е достигнал зададената температура, поялникът е готов за работа.
• Когато приключите работа, поставете поялника обратно на пружинната поставка, изключете захранването и изчакайте накрайникът на поялника да изстине до стайна температура, преди да го приберете.

ЗАБЕЛЕЖКА: Моля, имайте предвид, че когато накрайникът на поялника е с висока температура, е забранено да докосвате нагревателния елемент.

Смяна на накрайника на поялника:

• Извадете батерията от гнездото фиг. A9. Изключете станцията за запояване с превключвателя фиг. C1 се уверете, че нагревателният елемент фиг. B2 е студен.
• Отвийте гайката фигур. В3, след което извадете стоманената тръба и нагревателния елемент фигур. В2, извадете нагревателната сърцевина от тръбата, след това извадете накрайника на поялника за подмяна, поставете новия нагревателен елемент фигур. В2 и го монтирайте. Уверете се, че нагревателният елемент фигур. В2 е вкаран докрай.
• За да смените батерията: натиснете и задръжте бутона за байонет на батерията, докато я изваждате. ЗАБЕЛЕЖКА: Когато сменяте батерията, уредът трябва да е изключен, а нагревателната сърцевина да е достигнала стайна температура.

Температура на острието: Твърде високата температура ще съкрати живота на накрайника, затова изберете възможно най-ниската работна температура. Накрайникът има отлична топлопроводимост при температура, което позволява запояване при по-ниски температури, за да се предпазят деликатните температурно чувствителни компоненти.

Дръжте дръжката на продукта като писалка или молив и извършвайте запояване; В зависимост от актуалните нужди могат да се задават различни температури чрез завъртане на копчето за регулиране на температурата Фиг. А4.

ЗАБЕЛЕЖКА: По време на работа използвайте собствения си опит, за да определите температурата на нагряване. Когато уредът не се използва, го изключете, като натиснете бутона за изключване.

Почистване на накрайника за запояване: Почистващите гъби трябва да се използват редовно за почистване на накрайника на поялника, тъй като след запояване карбидите и оксидите от остатъчния флюс на накрайника на поялника ще повредят накрайника на поялника, ще доведат до грешки при запояването или ще намалят топлопроводимостта на накрайника на поялника. Ако поялникът се използва непрекъснато за дълъг период от време, накрайникът на поялника трябва да се разглобява веднъж седмично, за да се отстранят окисите, за да се предотврати повреда на накрайника на поялника и да се намали температурата.

Когато станцията не се използва: Когато станцията за запояване не се използва, не позволявайте на поялника да бъде в състояние на висока температура за дълги периоди от време, което ще превърне флюса върху върха на поялника в оксид, което ще доведе до значително намаляване на топлопроводимостта на върха на поялника.

След употреба: След употреба накрайникът на поялника трябва да се избърше и да се покрие с нов слой калай, за да се предотврати окисляването на накрайника на поялника.

Този инструмент не се нуждае от смазване или поддръжка. Не използвайте вода или химически почистващи препарати за почистване, а просто го избършете със суха кърпа, когато накрайникът е на стайна температура. Уредът трябва да се съхранява на сухо място и да се поддържа чист със суха вентилация. Не го използвайте в запрашена зона.

РЕМОНТ: Ремонтът на продукта трябва да бъде поверен на професионален персонал по поддръжката, като се използват подходящи резервни части, което ще гарантира безопасността по време на употреба и работа след ремонта. Дефектните батерии никога не трябва да се ремонтират или модифицират самостоятельно. Всички сервисни дейности трябва да се извършват само от производителя или от оторизиран от него сервис.

- Когато е включен, на екрана се появява съобщението Err: check that the connecting cable plug fig. B5 и гнездото на колбата фиг. C5 са инсталирани правилно, ако се потвърди, че инсталацията е правилна и напрежението на батерията е достатъчно, но устройството все още не работи, продуктът е дефектен, свържете се с вашия дилър за ремонт.

- По време на работа на дисплея се появява съобщение за изключен екран или LU. Решение Проверете дали батерията е разредена и ако е необходимо, използвайте заредена батерия.

- Когато дръжката е поставена надолу, на екрана ще се появи SLP или OFF. Ако се покаже SLP, устройството ще премине в режим на заспиване, а когато вдигнете дръжката, завъртете копчето за регулиране на температурата, за да събудите устройството. ЗАБЕЛЕЖКА: Моля, имайте предвид, че накрайникът все пак ще поддържа температура от приблизително 150 градуса С по време на режим SLP. Ако се покаже OFF (Изключено), уредът ще премине в състояние на меко изключване и натискането на копчето може да събуди уреда до зададената температура.

- Как се почиства накрайникът? По време на работа за почистване на накрайника може да се използва колофон или топчета стоманена вълна; в състояние на охлаждане накрайникът може да се почиства с топчета стоманена вълна. Не мийте с вода; дръжте продукта сух.

- За други неизправности се обърнете към вашия дилър за ремонт.

СЪДЪРЖАНИЕ НА КОМПЛЕКТА:

• Станция за запояване 1 бр.
- Нагревателни елементи 2 бр.
- Техническа документация 3 бр.

Станция за запояване 58GE143
Параметър	Стойност
Захранващо напрежение	18 V DC
Температурен диапазон	150-480°C
Клас на защита	III
Маса	0,34 кг
Година на производство	2024
58GE143 означава обозначение на типа и на машината

ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

Захранваните с електричество продукти не трябва да се изхвърлят заедно с битовите отпадъци, а да се предават в подходящи съоръжения за изхвърляне. Свържете се с търговеца на продукта или с местните власти за информация относно изхвърлянето. Отпадъците от електрическо и електронно оборудване съдържат вещества, които не са благоприятни за околната среда. Нерециклираното оборудване представлява потенциален риск за околната среда и човешкото здраве.

"GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa със седалище във Варшава, ул. Pograniczna 2/4 (наричана по-нататък "GTX Poland") информира, че всички авторски права върху съдържанието на това ръководство (наричано по-нататък "Ръководството"), включително и. Всички авторски права върху съдържанието на това ръководство (наричано по-нататък "Ръководството"), включително, но не само, върху неговия текст, снимки, диаграми, чертежи, както и върху композицията му, принадлежат изключително на GTX Полша и са обект на правна закрила съгласно Закона от 4 февраля 1994 г. за авторското право и сродните му права (т.е. ДВ, бр. 90 от 2006 г., позиция 631 с измененията). Копирането, обработването, публикуването, модифицирането с търговска цел на цялото Ръководство, както и на отделни негови елементи без писменото съгласие на GTX Полша е строго забранено и може да доведе до гражданска и наказателна отговорност.
