HASZNÁLATI ÚTMUTATÓ TBM250 SCHEPPACH

HU Asztali fúrógép | Az eredeti üzemeltetési útmutató fordítása 122

1 Bevezetés 122
2 A termék leírása (1–18. ábra) 123
3 Szállított elemek (2. ábra) 123
4 Rendeltetésszerű használat.... 123
5 Biztonsági utasítások 124
6 Müszaki adatok 126
7 Kicsomagolás.... 126
8 Összeszerelés.... 126
9 Üzembe helyezés előtt.... 127
10 Kezelés 129
11 Munkavégzési utasítások.... 130
12 Tisztítás és karbantartás.... 131
13 Szállítás (1. ábra).... 132
14 Tárolás 132
15 Elektromos csatlakozás 132
16 Javítások és pótalkatrészek rendelése .... 132
17 Hibaelháritás.... 133
18 Ártalmatlanítás és újrahasznosítás ..... 133
19 EU megfelelőségi nyilatkozat.... 134
20 Robbantott ábra 322

A terméken található szimbólumok magyarázata

A kézikönyvben használt szimbólumok arra szolgálnak, hogy felhívják a figyelmet a lehetséges kockázatokra. A biztonsági szimbólumokat, valamint az ezeket kísérő ma- gyarázatokat pontosan értelmezni kell. Maguk a figyel- meztetések nem háritják el a kockázatokat, és nem he- lyettesítik a balesetek megelőzése érdekében hozott megfelelő intézkedéseket.

	Üzembe helyezés előtt olvassa el és vegye figyelembe a használati útmutatót és a biztonsági utasításokat!
	Figyelem! Ha figyelmen kívül hagyja a ter-méken elhelyezett biztonsági jelöléseket és figyelmeztető megjegyzéseket, illetve figyel-men kívül hagyja a biztonsági és kezelési utasításokat, akkor súlyos, akár halálos sé-rüléseket szenvedhet.
	Viseljen védőszemüveget.
	Viseljen hallásvédöt.
	Viseljen hajhálót!
	Üzem közben ne viseljen kesztyű!

	Figyelem! Tartsa távol a kezeit a forgó cse-rélhető szerszámtól.
	A motor üzem közben nagyon felforrósodik, ne nyúljon hozzá!
	Karbantartási, átszerelési és beállítási, valamint tisztítási munkákat csak a motor kikap-csolása és a hálózati csatlakozó kihúzása után szabad végezni!
	Figyelem! Lézersugárzás
	Fúró átmérő
	Fúrótokmány-befogó
	A cserélhető szerszám maximális befogó-szár-átmérője
	Hajtómű-áttétel
	A termék megfelel a hatályos európai irány-elveknek.
	A termék megfelel a vonatkozó szerbiai irányelveknek.

1 Bevezetés

Gyártó:

Scheppach GmbH

Sok örömet és sikert kívánunk új terméke használatához.

Megjegyzés:

A termék gyártója a hatályos termékfelelősségi törvény szerint nem felelős a terméken esett vagy a termék által okozott károkért a következő esetekben:

• Szakszerütlen kezelés
  • A kezelési útmutató be nem tartása
• Illetéktelen szakember, harmadik fél által végzett javítás
• Nem eredeti pótalkatrészek beépítése és cseréje
  • Nem rendeltetésszerű használat
• Ha figyelmen kívül hagyja az elektromos berendezésekre vonatkozó előírásokat, valamint a VDE 0100, a DIN 57113 / VDE0113 előírásait, akkor az elektromos berendezés működésképtelenné válhat.

Vegye figyelembe a következőket:

A kezelési útmutató a termék részét képezi.

Fontos megjegyzéseket tartalmaz arról, hogyan dolgozhat a termékkel biztonságosan, szakszerűen és gazdaságosan, hogyan kerülheti el a veszélyeket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a termék megbízhatóságát és élettartamát. A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a termék üzemeltetésével kapcsolatosan érvényes előírásokat is.

A termék használata előtt ismerkedjen meg az összes kezelési és biztonsági utasítással. A terméket csak a leírtaknak megfelelően, a megadott alkalmazási területen üzemeltesse. Örizze meg jól a kezelési útmutatót, és ha a terméket továbbadja harmadik személynek, adja át vele együtt az összes dokumentumot is.

2 A termék leírása (1–18. ábra)

1. Hajtásburkolat
   1a. Biztonsági kapcsoló
   1b. Zárócsavar
   1c. Hajtószíj
   1d. Orsóoldali hajtótárcsa
   1e. Motoroldali hajtótárcsa
2. Motoregység
   2a. Szorítócsavarok
   2b. Rögzítőcsavar
3. Markolat
   3a. Kézi orsóvezető
4. Tartóoszlop
   4a. Hatlapfejü csavar (M8x20 mm)
   4b. Ütközögyürü
   4c. Hernyócsavar
   4d. Fogasléc
   4e. Tekerőkar (magasságállítás)
   4f. Tekerőkar felvétel
5. Fúróasztal
   5a. Rögzítőcsavar
   5b. Rögzítőcsavar (dölésszög)
6. Padiólemez
7. Fúrótokmány
   7a. Fúróorsó
8. Be-/kikapcsoló (meghajtás)
   8a. Be-/kikapcsoló gomb (lézer)
9. Fúrótokmánykulcs-tartó
   9a. Fúrótokmánykulcs
10. Rugófedél
    10a. Ellenanya M10
    10b. Anya, M10
    10c. Agy
    10d. Bemetszés
    10e. Horony
11. Mélységmegállító (skálával)
    11a. Furat
    11b. Ellenanya M10
    11c. Anya, M10
    11d. Skálamutató
12. Lézerobjektív
    12a. Hernyócsavar
13. Imbuszkulcs, 4 mm
14. Imbuszkulcs, 3 mm

3 Szállított elemek (2. ábra)

Tétel Darabszám Megnevezés

1. 1 db Motoregység
2. 3 db Markolat
3. 1 db Tartóoszlop
   4a. 3 db Hatlapfejü csavar (M8x20 mm)
   4e. 1 db Tekerőkar (magasságállítás)
   4f. 1 db Tekerökar felvétel
4. 1 db Fúróasztal
   5a. 1 db Rögzítőcsavar
5. 1 db Padiólemez
6. 1 db Fúrótokmány
   9a. 1 db Fúrótokmánykulcs
7. 1 db Imbuszkulcs, 4 mm
8. 1 db Imbuszkulcs, 3
   1 db Asztali fúrógép
   1 db Üzemeltetési útmutató

4 Rendeltetésszerű használat

Az asztali oszlopos fúrogép fém, fa, műanyag és kölap fú-rására rendeltetett. 1,5 mm-től 13 mm átmérőjű fúrószár méretig használható.

Csak a rendeltetésének megfelelően használja a terméket. Minden ettöl eltérő használat nem rendeltetésszerűnek minősül. Az ebből fakadó minden kárért és sérülésért nem a gyártó, hanem a felhasználó viseli a felelősséget.

A rendeltetésszerű használat része a biztonsági utasítások betartása, valamint a kezelési útmutatóban foglalt szerelési és üzemeltetési utasítások betartása is.

A terméket használó és karbantartó személyeknek ismerniük kell ezeket, és tájékozottnak kell lenniük a lehetséges veszélyekről.

Ha a terméken módosítást végez, az ebből eredő károkért a gyártó nem vállal felelösséget.

A terméket kizárólag a gyártó eredeti alkatrészeivel és eredeti tartozékaival szabad üzemeltetni.

Tartsa be a gyártó biztonsági, munkavégzési és karban-tartási előírásait, valamint a műszaki adatokban meghatá-rozott méreteket.

Kérjük, vegye figyelembe, hogy termékeinket rendeltetésük szerint nem kisipari, kéziipari vagy ipari használatra tervezték. A termékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.

A kezelési útmutatóban használt jelzőszavak magyarázata

! VESZÉLY

Ez a jelzőszó olyan közvetlenül fenyegető veszélyes helyzetre utal, amely súlyos sérülést vagy halálos balesetet okoz, ha nem kerülik el.

! FIGYELMEZTETÉS

Ez a jelzőszó olyan lehetséges veszélyhely-zetre utal, amely súlyos sérülést vagy halálos balesetet okozhat, ha nem kerülik el.

VIGYÁZAT

Ez a jelzőszó olyan lehetséges veszélyhely-zetre utal, amely csekélyebb vagy könnyebb sérülést okozhat, ha nem kerülik el.

FIGYELEM

Ez a jelzőszó olyan lehetséges veszélyhely-zetre utal, amely anyagi járt okozhat a termékben vagy más vagyontárgyakban/tulaj-donban, ha nem kerülik el.

5 Biztonsági utasítások

Az elektromos szerszámokra vonatkozó általános biztonsági utasítások

FIGYELMEZTETÉS

Olvassa el az összes biztonsági utasítást, egyéb utasítást, ábrát és műszaki adatot, me- lyet az elektromos szerszámhoz mellékeltek.

A következő útmutatások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.

Az összes biztonsági utasítást és útmutatót őrizze meg későbbi használat céljából.

A biztonsági utasításokban használt „elektromos szerszám” fogalom a hálózatról üzemeltetett elektromos szerszámokra (hálózati vezetékkel), illetve az akkumulátorról üzemeltetett elektromos szerszámokra (hálózati vezeték nélkül) vonatkozik.

1) Munkahelyi biztonság

a) Gondoskodjon a munkahely tisztaságáról és megfelelő megvilágításáról. A rendetlenség, illetve a megvilágítatlan munkaterületek balesetekhez vezethetnek.

b) Ne dolgozzon az elektromos szerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos szerszámok szikráznak, és a szikrák meggyújt-hatják a port és a gőzőket.

c) Az elektromos szerszám használata során tartsa távol a gyermekeket és más személyeket. A figyelem elterelése miatt elveszítheti uralmát az elektromos szerszám felett.

2) Elektromos biztonság

a) Az elektromos szerszám csatlakozódugójának illenie kell a csatlakozóaljzatba. A dugós csatlakozót semmilyen módon nem szabad módosítani. A vé-dőföldeléssel ellátott elektromos szerszámokkal együtt ne használjon adapteres csatlakozót. A vál-tozatlan dugós csatlakozók és a hozzájuk illő csatlakozóaljzatok csökkentik az áramütés kockázatát.

b) Kerülje el a teste földelt felületekkel, például csövekkel, fütésekkel, tűzhelyekkel és hűtőszekrényekkel való érintkezését. Megnő az áramütés kockázata, ha a teste földelve van.

c) Tartsa esőtől és nedvességtől távol az elektromos szerszámokat. Az elektromos szerszámba hatoló víz növeli az áramütés kockázatát.

d) Ne használja a csatlakozó vezetéket a rendeltetésétől eltérő módon, például az elektromos szerszám szállításához, felakasztásához vagy a csatlakozóaljzatból való kihúzásához. Tartsa távol a csatlakozó vezetéket hőtől, olajtól, éles élektől és a mozgó alkatrészeitől. A sérült vagy összegubancolódott csatlakozó vezeték növeli az áramütés kockázatát.

e) Ha a szabadban dolgozik az elektromos szerszámmal, akkor csak olyan hosszabbító vezetékeket alkalmazzon, amelyek kültéri használatra is alkalmasak. A kültéri használatra alkalmas hosszabbító vezeték használata csökkenti az áramütés kockázatát.

f) Ha elkerülhetetlen, hogy nedves környezetben használja az elektromos szerszámot, akkor használjon hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló használata csökkenti az áramütés kockáza-tát.

3) Személyek biztonsága

a) Legyen figyelmes, ügyeljen arra, amit csinál, és az elektromos szerszám használata során józan ésszel cselekedjen. Ne használja az elektromos szerszámot, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek befolyása alatt áll. Az elektromos szerszám használata során egy pillanatnyi figyelmetlenség is súlyos sérüléseket okozhat.

b) Viseljen személyi védőfelszerelést, és mindig használjon védőszemüveget. Az elektromos szerszám típusától és használatától függöen alkalmazott személyi védőfelszerelések, például pormaszk, csúszásmentes munkavédelmi cipő, munkavédelmi sisak vagy hallásvédő viselése csökkenti a sérülések kockázatát.

c) Kerülje el az akaratlan üzembe helyezést. A szerszám áramellátásra és/vagy akkumulátorra való csatlakoztatása, felvétele vagy szállítása előtt bizonyosodjon meg arról, hogy ki van-e kapcsolva az elektromos szerszám. Ha az elektromos szerszám szállítása közben a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra, az balesetet okozhat.

d) Az elektromos szerszám bekapcsolása előtt távolítsa el a beállító szerszámokat vagy a csavarkulcsokat. Az elektromos szerszám forgó részében maradt szerszám vagy kulcs sérüléseket okozhat.

e) Kerülje a rendellenes testtartást. Álljon stabilan a lábán, és mindig őrizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot.

f) Megfelelő ruházatot viseljen. Ne viseljen túl bő ru- házatot vagy ékszereket. Haját és ruházatát tartsa távol a maguktól mozgó alkatrészektől. A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszere- ket vagy a hosszú hajat.

g) Ha lehetséges a porelszívó és -gyűjtő berendezések felszerelése, azokat csatlakoztatni és megfelelően használni kell. A por elszívására szolgáló berendezés használatával csökkenthetők a por által okozott veszélyek.

h) Ne keltsen hamis biztonságérzetet és ne szegje meg az elektromos szerszámra vonatkozó biztonsági szabályokat még abban az esetben sem, ha az elektromos szerszámot többszöri használat után ismerni véli. A másodperc törtrésze alatt bekövetkező súlyos sérülések lehetnek a következményei annak, ha a szerszámot gondatlanul kezeli.

4) Az elektromos szerszám használata és kezelése

a) Ne terhelje túl az elektromos szerszámot. A munkájához mindig az arra megfelelő elektromos szerszámot használja. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítménytartományban.

b) Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója. Az az elektromos szerszám, amelyet nem lehet be- vagy kikapcsolni, veszélyesnek számít, és meg kell javítani.

c) Húzza ki a csatlakozódugót a csatlakozóaljzatból, és/vagy vegye ki a kivehető akkumulátort, mielőtt beállításokat végez a készüléken, cserélhető szerszámokat cserél ki vagy félreteszi az elektromos szerszámot. Ezen elővigyázatossági intézkedések megakadályozzák az elektromos szerszám akaratlan elindulását.

d) A nem használt elektromos szerszámokat gyermekektől távol tárolja. Ne hagyja, hogy az elektromos szerszámot olyan személyek használják, akik nem ismerik azt vagy nem olvasták el a jelen utasításokat. Az elektromos szerszámok veszélyesek, ha tapasztalatlan személyek használják őket.

e) Gondosan ápolja az elektromos szerszámot és a cserélhető szerszámot. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek és nem szorulnak-e, illetve nincsenek-e törött vagy sérült alkatrészek, amelyek negatív hatással lennének az elektromos szerszám működésére. Az elektromos szerszám használata előtt javíttassa meg a sérült alkatrészeket. Sok balesetet a rosszul karbantartott elektromos szerszámok okoznak.

f) Tartsa élesen és tisztán a vágószerszámokat. A gondosan épolt, éles vágóélekkel rendelkező vágó-szerszámok kevésbé szorulnak be, és könnyebben vezethetők.

g) Az elektromos szerszámot, a cserélhető szerszá-mot, betétszerszámokat stb. a jelen utasításoknak megfelelően használja. Közben vegye figyelembe a munkafeltételeket és a végrehajtandó feladatot is. Az elektromos szerszámoknak a tervezett alkalmazásoktól eltérő használata veszélyes helyzetekhez vezethet.

h) A fogantyúkat és a megfogási felületeket mindig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós fogantyú és megfogási felületek nem teszik lehetővé az elektromos szerszám biztonságos üzemeltetését, illetve hogy megőrizze fölötte az uralmát előre nem látható helyzetekben.

5) Szerviz

a) Csak képzett szakszemélyzettel és csak eredeti pótalkatrészek használatával javíttassa az elektromos szerszámot. Ezáltal biztosítható az elektromos szerszám biztonságának megőrzése.

A hordozható fúrógépre vonatkozó biztonsági utasítások

a) A fúrógépet ki kell biztosítani. A nem megfelelően rögzített fúrógép mozoghat vagy felbillenhet, ami sérülésekhez vezethet.

b) A munkadarabot a munkadarab támasztón kell befogni vagy rögzíteni. Ne végezzen fúrást olyan munkadarabon, amelyik túl kicsi a biztonságos befogáshoz. A munkadarab kézzel tartása sérülések-hez vezethet.

c) Ne viseljen kesztyűt. A kesztyűt a forgó alkatrészek vagy a fúrás közben keletkező forgács elkaphatja, ami sérülésekhez vezethet.

d) Az elektromos szerszám működése közben tartsa távol kezeit a fúrás területétől. A forgó alkatrészekkel vagy a fúrás közben keletkező forgáccsal való érintkezés sérülésekhez vezethet.

e) A fúrószerszámnak forognia kell, mielőtt a munkadarabhoz vezeti. Különben a fúrószerszám a munkadarabban elakadhat, ezzel a munkadarab nem várt mozgását okozva, ami sérülésekhez vezethet.

f) Ha a fúrószerszám blokkol, ne nyomja tovább lefelé, és kapcsolja ki az elektromos szerszámot. Állapítsa meg és szüntesse meg a blokkolás okát. A blokkolás a munkadarab nem várt mozgását okozhatja, és sérülésekhez vezethet.

g) Akadályozza meg, hogy hosszú forgácsok keletkezzenek úgy, hogy rendszeresen abbahagyja a lefelé nyomást. Az éles fémforgácsok egymásba akadhatnak, és sérüléseket okozhatnak.

h) Az elektromos szerszám működése közben soha ne távolítsa el a forgácsot a fúrás területéről. A forgács eltávolításához vegye el a fúrószerszámot a munkadarabtól, kapcsolja ki az elektromos eszközt, és várja meg, amíg leáll. A forgácsok eltávolításához használjon kefét vagy kampót segédeszközként. A forgó alkatrészekkel vagy a fúrás közben keletkező forgáccsal való érintkezés sérülésekhez vezethet.

i) A használati szerszám megengedett fordulatszáma legalább akkora legyen, mint az elektromos szerszámon megadott legmagasabb fordulatszám. A megengedettnél gyorsabban forgó tartozék széttörhet és szétszóródhat.

Fennmaradó kockázatok

A termék korszerű műszaki színvonalon, az elismert biztonságtechnikai előírások szerint készült. A munkavégzés során azonban ennek ellenére is felléphetnek fennmaradó kockázatok.

- Nem előírásszerű villamos csatlakozóvezetékek használatakor áramütés veszélye áll fenn.

- Emellett fennállhatnak olyan, nem nyilvánvaló fennmaradó kockázatok is, melyek minden elővigyázatos-ság ellenére sem szüntethetők meg.

• A fennmaradó kockázatok minimálisra csökkenthetők azonban a „Biztonsági utasítások”, a „Rendeltetésszerű használat” és a kezelési útmutató együttes betartásával.
• Kerülje a termék véletlen üzembe helyezését.
• Amikor üzemel a termék, tartsa távol a kezét a munkaterülettől.
• Tartsa be a kezelési útmutatóban előírt karbantartási és biztonsági utasításokat.

FIGYELMEZTETÉS

Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktív vagy paszszív orvosi implantátumokra. A komoly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám használata előtt keressék fel orvosukat és implantátumuk gyártóját.

6 Müszaki adatok

Névleges feszültség 230–240 V, ~/50 Hz
Névleges áramfelvétel 350 W (S1*)
	550 W (S2* 10min)

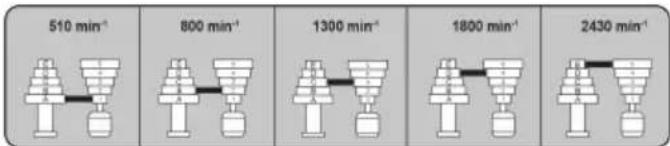

Névleges üresjáratifordulatszám n0orsómotor	510–2430 min-11490 min-1
Védelmi osztály I
Védelmi fokozat IPX0
Tömeg 18 kg
Fúrótokmány B16 (1,5 mm–13 mm)
Fúrási mélység 50 mm
Padlólemez 319x186 mm
Fúróasztal	194x165 mm

A müszaki változtatás jogát fenntartjuk!

\* S1 üzemmód (folyamatos üzem)

A termék tartósan üzemeltethető a megadott teljesítménynyel.

\*S2 üzemmód (rövid idejű üzem)

A termék rövid ideig (10 percig) üzemeltethető a megadott teljesítménnyel.

Zaj és vibráció

FIGYELMEZTETÉS

A zaj súlyos következményekkel járhat az egészségre nézve. Ha a gép zajszintje meghaladja a 85 dB értéket, akkor a közelben tartózkodó személyeknek megfelelő hallásvédőt kell viselniük.

A zaj és a vibráció értékeinek megállapítása az EN 62841-1 szabvány alapján történt.

Zaj jellemző értékei

L_pA hangnyomásszint	69 dB
K_pA mérési bizonytalanság	3 dB
L_wA hangteljesítményszint	82 dB

K_wA mérési bizonytalanság

3 dB

A megadott zajkibocsátási értékek mérése szabványok által előírt mérési eljárással történt, és az adatok megfelelnek az egyik elektromos szerszám másik szerszámmal történő összehasonlításához.

A megadott zajkibocsátási értékek a terhelés előzetes becsléséhez is használhatók.

FIGYELMEZTETÉS

Az elektromos szerszám használatának módjától függően a zajkibocsátási értékek az elektromos szerszám tényleges használata során, különösen a munkadarab típusától függően eltérhetnek a megadott értéktől.

Próbálja meg a terheléseket a lehető legalacsonyabban tartani. Példaértékű intézkedés: a munkaidő korlátozása. Eközben az üzemelési ciklus összes részét vegye figyelembe (például azokat az időket, amikor ki van kapcsolva az elektromos szerszám, valamint azokat is, amikor be van ugyan kapcsolva, de terhelés nélkül működik).

7 Kicsomagolás

FIGYELMEZTETÉS

A termék és a csomagolóanyag nem játékszer!

Ne engedje, hogy a gyermekek a műanyag zacskókkal, fóliákkal és apró részekkel játsszanak! Lenyelés és fulladás veszélye áll fenn!

• Nyissa ki a csomagolást, és óvatosan vegye ki a terméket.
• Távolítsa el a csomagolóanyagot, valamint a csomagolási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze a szállított elemek hiánytalanságát.
• Ellenőrizze, nem szenvedett-e a termék és a tartozékok szállítási sérüléseket. Az esetleges sérüléseket azonnal jelentse a terméket kiszállító szállítmányozónak. Utólagos reklamációkat nem fogadunk el.
• Lehetőleg a jótállási idő lejártáig őrizze meg a csomagolást.
• A használatba vétel előtt ismerkedjen meg a termékkel a kezelési útmutató alapján.
• Tartozékként, valamint kopó- és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatrészeket szakkereskedőjénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a termék típusát és gyártási évét.

8 Összeszerelés

FIGYELMEZTETÉS

Sérülésveszély!

Csak az után dugja be a hálózati csatlakozót a csatlakozóaljzatba, hogy a terméket már előkészítette a használatra.

FIGYELMEZTETÉS

A cserélhető szerszámok élesek lehetnek és használat közben felforrósodhatnak. A cserélhető szerszámok kezelése során mindig viseljen védőkesztyűt.

Kiszállításkor egyes alkatrészek le vannak szerelve. Ösz-szeszerelésük egyszerű, a következő utasítások figye-lembevétele mellett.

Szükséges szerszám:

• Imbuszkulcs, 3 mm (14)
• Imbuszkulcs, 4 mm (13)
  • Villáskulcs, 13 mm*-es kulcsnyílás
  • Kereszthornyos csavarhúzó*
• Műanyag kalapács*

* = nem feltétlenül tartoznak a szállított elemek közé!

Tisztítsa meg a következő alkatrészeket tiszta, száraz kendővel:

• Tartóoszlop (4)
- Fúróasztal (5)
- Padiólemez (6)
- Fúrótokmány (7)

8.1 Tartóoszlop (4) felszerelése (3. ábra)

1. Helyezze a tartóoszlopot (4) a padlólemezre (6).
2. Szerelje a tartóoszlopot (4) a padlólemezre (6) a három M8x20 mm-es hatlapfejű csavarral (4a). Használjon 13 mm-es kulcsnyílású csavarkulcsot. Ne húzza túl a hatlapfejű csavarokat, különben a padlólemez (6) menetei elszakadhatnak.

8.2 Fúróasztal (5) felszerelése (4. ábra)

1. Szerelje le az ütközögyűrűt (4b) a tartóoszlopról (4) a hernyócsavar (4c) meglazításával. Ehhez egy 3 mmes imbuszkulcsot használjon (14).
2. Helyezze a fúróasztalt (5) a tartóoszlopra (4) és a fogaslécre (4d).
3. Tolja a fúróasztalt (5) alsó helyzetbe, és rögzítse a rögzítőcsavarral (5a).
4. Helyezze vissza az ütközögyűrűt (4b) a tartóoszlopra (4), és húzza meg a hernyócsavart (4c). Ehhez egy 3 mm-es imbuszkulcsot használjon (14).

8.3 Tekerőkar felvétel (4f) és tekerőkar (4e) felszerelése (5. ábra)

1. Csavarja be a tekerőkar felvételt (4f) az óramutató járásával megegyező irányba a magasságállító menetbe. Használjon csillagcsavarhúzót.
2. Helyezze a tekerőkart (4e) a tekerőkar felvételre (4f), és rögzítse a hernyócsavarral. Ehhez egy 3 mm-es imbuszkulcsot használjon (14).

8.4 A motoregység (2) felszerelése (6. ábra)

1. Csatlakoztassa a motoregységet (2) a tartóoszlophoz (4).
2. Rögzítse a motoregységet (2) az oldalán lévő két szorítócsavarral (2a).

Ehhez egy 4 mm-es imbuszkulcsot használjon (13).

8.5 A markolatok (3) felszerelése (7. ábra)

1. Csavarja be a markolatokat (3) a kézi orsóvezető (3a) szerelőnyílásaiba, és húzza meg kézzel.

8.6 Fúrótokmány (7) felszerelése (8. ábra)

1. Helyezze a fúrótokmányt (7) a fúróorsó kúpjába (7a).
2. A fúrótokmány hegyére mért néhány könnyű ütéssel rögzítse a fúrótokmányt (7). Ehhez műanyag kalapácsot használjon.

9 Üzembe helyezés előtt

FIGYELMEZTETÉS

Mielött beállításokat végez a terméken, mindig húzza ki a hálózati csatlakozót.

Szükséges szerszám:

• Imbuszkulcs, 3 mm (14)
  • 2 db 14 mm-es kulcsnyílású villáskulcs*
  • Villáskulcs, 19 mm*-es kulcsnyílás

9.1 Használat rögzített gépként (10. ábra)

A hosszú távú használathoz célszerű a terméket egy munkapadra szerelni.

• A gépet stabilan kell felállítani, vagyis munkapadra vagy szilárd alsó állványra kell csavarozni.

• A padlólemezen (6) vannak erre a célra szolgáló rögzítőfuratok.

• Jelölje meg a furatok helyét.

– Úgy helyezze el a terméket, ahogy később telepíteni szeretné.
– Rajzolja fel a munkapadra a fúrandó furatok helyét.
Ezeket a padlólemezen (6) lévő rögzítőfuratok adják meg.

1. Fúrja ki a furatokat a munkapadon (legalább 11 mm-es átmérővel).

2. Helyezze a terméket a fúrt lyukak fölé úgy, hogy azok egybeessenek a padlólemezen (6) lévő rögzítőfuratokkal, és a megfelelő hosszúságú csavarokat* (M10) felülről illessze be a lyukakon keresztül.

3. Csavarja az anyákat* alulról a csavarokra* (M10).

4. Húzza meg az anyákat* két 17 mm-es kulcsnyilású nyitott végű csavarkulccsal.

* = nem tartozik a szállított elemek közé!

9.2 A fúróasztal (5) beállítása (11., 12. ábra)

9.2.1 Fúróasztal magasságának beállítása (10. ábra)

1. Oldja ki a (5a) rögzítőcsavart.
2. Állítsa be a fúróasztal (5) magasságát a tekerőkar (4e) segítségével a kívánt pozícióra.
3. Rögzítse ismét a rögzítőcsavart (5a).

Megjegyzés:

Előfordulhat, hogy a keresztvonalas lézert újra kell állítani. Lásd 9.7.

9.2.2 Fúróasztal (5) megdöntése (11. ábra)

A fúróasztalt (5) meg is döntheti.

1. Ehhez lazítsa meg a fúróasztal (5) alatt lévő rögzítőcsavart (5b). Használjon 19 mm-es kulcsnyílású csavarkulcsot.
2. Döntse a fúróasztalt (5) szükség szerint legfeljebb 45°-kal jobbra vagy balra.
3. Rögzítse ismét a rögzítőcsavart (5b). Használjon 19 mm-es kulcsnyílású csavarkulcsot.

9.3 Lézer be-/kikapcsolása (18. ábra)

Bekapcsolás

1. Dugja a hálózati csatlakozót megfelelően biztosított hálózati csatlakozóaljzatba.
2. Nyomja meg a be-/kikapcsolót (8a) a lézer bekapcsolásához.

Kikapcsolás

1. Nyomja meg újra a be-/kikapcsolót (8a) a lézer kikapcsolásához.

9.4 A munkadarab beigazítása (13., 18. ábra)

1. Kapcsolja be a lézert a 9.3 szerint.
2. A két lézervonal metszéspontja megmutatja Önnek a fúrási középpontot. Szükség esetén állítsa be a vetített vonalak metszéspontját a 9.7 szerint.
3. Helyezzen egy jelölést a munkadarabon a lézerkeresztnél.

9.5 Rögzítse a munkadarabot

• Meg kell bizonyosodni arról, hogy a munkadarab erősen van rögzítve.
• Ne munkáljon meg olyan munkadarabokat, melyek túl kicsik a befogáshoz.
• Csak olyan munkadarabokkal dolgozzon, amelyeket biztonságosan be lehet szorítani a szorítópofák közé. A munkadarab ne legyen túl nagy, kicsi vagy hajlítható. Ellenkező esetben nem lehet biztonságosan rögzíteni.
• Használjon munkadarab támasztókat, amennyiben azokra a munkadarab stabilitásához szükség van.
• Biztosítsa a munkadarabot. A munkadarab befogásához használjon szorítót/satut. Így biztonságosabb, mint kézben tartani.

9.6 Cserélhető szerszám behelyezése / kivétele (14. ábra)

FIGYELMEZTETÉS

Soha ne hagyja a fúrótokmánykulcsot a fúrótokmányban!

FIGYELMEZTETÉS

A cserélhető szerszámok élesek lehetnek és használat közben felforrósodhatnak. A cserélhető szerszámok kezelése során mindig viseljen védőkesztyűt.

VIGYÁZAT

A kezét tartsa távol a cserélhető szerszámtól, amikor a termék üzemel.

Megjegyzés:

Ellenőrizze, hogy a cserélhető szerszám szorosan illeszkedik-e.

A helytelenül vagy nem biztonságosan rögzített cserélhető szerszámok működés közben meglazulhatnak és meg-sérülhetnek.

- A fúrótokmánykulcskulcsot (9a) a fúrótokmánykulcs-tartóban (9) tárolja.

1. Vegye ki a fúrótokmánykulcsot (9a) a fúrótokmánykulcs-tartóból (9).
2. Lazítsa meg a fúrótokmány (7) szorítópofáit a fúrótokmánykulccsal (9a).
3. Vegye ki a cserélhető szerszámot*.
4. Helyezzen be egy új cserélhető szerszámot*.
5. Húzza meg a fúrótokmány (7) szorítópofáit a fúrótokmánykulccsal (9a).
6. Helyezze vissza a fúrótokmánykulcsot (9a) a fúrótokmánykulcs-tartóba (9).
7. Ellenőrizze, hogy a cserélhető szerszám* középre állt-e.
8. Végezzen egy rövid próbafutást a cserélhető szerszám* körkörös működésének ellenőrzésére.

* = nem feltétlenül tartoznak a szállított elemek közé!

9.7 Lézer ellenőrzése / beállítása (12., 13., 18. ábra)

Lézer ellenőrzése:

1. Fogasson be egy kis átmérőjű cserélhető szerszámot a fúrótokmányba (7), az 9.6 szerint.
2. Helyezzen a cserélhető szerszám alá egy munkadarabot a fúróasztalra (5).
3. Kapcsolja be a lézert a 9.3 szerint.
4. Engedje le a cserélhető szerszámot a markolatok (3) segítségével a munkadarabra.
5. A lézerkereszt metszéspontjának pontosan a cserélhető szerszám csúcsánál kell lennie.

Lézer beállítása:

1. Oldja ki a hernyócsavart (12a). Ehhez egy 3 mm-es imbuszkulcsot használjon (14).

2. Forgassa el a lézerobjektívet (12) a lézervonal beállításához.

3. Húzza meg újra a hernyócsavart (12a). Ehhez egy 3 mm-es imbuszkulcsot használjon (14).

4. Ismételje meg a folyamatot a másik oldalon is.

9.8 Fordulatszám beállítása (15. ábra)

FIGYELMEZTETÉS

Zúzódásveszély!

Vigyázzon az ujjaira!

FIGYELMEZTETÉS

Mindig az egymással szemben lévő hajtótárcsákat használja. Ha a hajtótárcsákat különböző magasságban használja, akkor a hajtószíj tönkremegy!

Megjegyzés:

A termék biztonsági kapcsolóval van felszerelve. Ez azt jelenti, hogy a termék nem kapcsolható be, ha a hajtás-burkolat nyitva van vagy nem megfelelően záródik.

1. Lazítsa meg a hajtásburkolat (1) zárócsavarját (1b).
2. Nyissa ki a hajtásburkolatot (1).
3. Lazítsa meg a motoregység (2) rögzítőcsavarját (2b).
4. A hajtószíj (1c) kioldásához tolja a motoregységet (2) a tartóoszlop (4) felé.
5. Helyezze a hajtószíjat (1c) a kívánt kombinációban az orsóoldali hajtótárcsa (1d) és a motoroldali hajtótárcsa (1e) közé a megadott fordulatszám eléréséhez:

510 min⁻¹ 800 min⁻¹ 1300 min⁻¹ 1800 min⁻¹ 2430 min⁻¹

1. A hajtószíj (1c) megfeszítéséhez tolja el a motoregy- séget (2) a tartóoszloptól (4). A hajtószíj (1c) akkor van megfelelően megfeszítve, ha kb. 1 cm-t be tudja nyomni.
2. Húzza meg újra a motoregység (2) rögzítőcsavarját (2b).
3. Zárja be a hajtásburkolatot (1), és rögzítse azt a zárócsavarral (1b). Győződjön meg arról, hogy a biztonsági kapcsoló (1a) be van kapcsolva, és a hajtásburkolat (1) megfelelően zárva van.

9.9 A fúrási mélység beállítása (8., 16. ábra)

1. Lazítsa meg a mélységmegállitó (11) M10-es elle-nanyáját (11b), és az alatta lévő anyával (11c) együtt mozgassa magasabb pozícióba. Ehhez használjon két 17 mm-es kulcsnyílású nyitott végű csavarkulcsot.
2. Helyezzen be egy cserélhető szerszámot a fúrótokmányba (7) a 9.6 pontban leírtak szerint.
3. Engedje le a fúróorsót (7a) a markolatok (3) fölött a munkadarabra, és tartsa a markolatokat (3) ebben a helyzetben.
4. Helyezze az M10-es anyát (11c) a furatra (11a).

5. A markolatok (7a) segítségével állítsa vissza a fúróorsót (3) a kiindulási helyzetbe. Ügyeljen arra, hogy az M10-es anya (11c) ne mozduljon el.

6. Most forgassa el az M10-es anyát (11c) felfelé a kívánt fúrási mélységig.

7. Rögzítse a beállított M10-es anyát (11c) az M10-es el- lenanyával (11b). Ehhez használjon két 17 mm-es kulcsnyílású nyitott végű csavarkulcsot.
8. Ellenőrizze, hogy a beállított mélység megfelelő-e.

9.10 Visszahúzó rugó beállítása (8., 17. ábra)

1. A nagyobb munkatér érdekében engedje le a fúróasztalt, a Fúróasztal magasságának beállítása és a fúróasztal elforgatása (5) szerint.
2. Helyezze a laposfejű csavarhúzót az elülső alsó horonyba (10e) és tartsa ott.
3. Távolítsa el az M10-es ellenanyát (10a). Használjon 14 mm-es kulcsnyilású csavarkulcsot.
4. Lazítsa meg az M10-es anyát (10b), és húzza ki a ru- gófedelet (10) addig, amíg a bemetszés el nem válik az agytól (10c). Vegye figyelembe, hogy a rugó elő van feszítve.
5. Óvatosan forgassa el a rugófedelet (10) az óramutató járásával ellentétes irányba, amíg a bemetszés (10d) egy vonalba nem kerül az agy (10c) bemetszésével, és be nem nyomható. Használjon laposfejű csavarhúzót.
6. Ellenőrizze a rugó előfeszítését úgy, hogy a fúróorsót (7a) a markolatok (3) segítségével a legalacsonyabb pozícióba engedi. Tartsa közben a rugófedelet (10) a helyén. Szükség esetén állítsa be a rugó előfeszítését a rugófedélen (10) keresztül.

– Az óramutató járásával megegyező irány – csökkenti a rugó előfeszítését.
– Az óramutató járásával ellentétes irány – növeli a rugó előfeszítését.

1. Miután elérte a kívánt rugófeszességet, húzza meg újra az M10-es anyát (10b).
2. Rögzítse az M10-es anyát (10b) az M10-es ellenanyával (10a).

Használjon két darab 14 mm-es villáskulcsot.

10 Kezelés

FIGYELEM

Mielött üzembe helyezné a terméket, feltétlenül szerelje össze teljesen!

FIGYELMEZTETÉS

Sérülésveszély!

A be-/kikapcsoló kart és a biztonsági kapcsolót nem szabad rögzíteni!

– Ne dolgozzon a termékkel, ha megsérült a kapcsoló.
- Minden használat előtt győződjön meg arról, hogy a termék működőképes-e.

FIGYELMEZTETÉS

Sérülésveszély!

Csak az után dugja be a hálózati csatlakozót a csatlakozóaljzatba, hogy a terméket már előkészítette a használatra.

FIGYELMEZTETÉS

A cserélhető szerszámok élesek lehetnek és használat közben felforrósodhatnak. A cserélhető szerszámok kezelése során mindig viseljen védőkesztyűt.

Megjegyzések:

• Az üzembe helyezés előtt szerelje fel az összes védelmi és biztonsági berendezést. A sérült vagy nem olvasható biztonsági címkéket cserélje le.
• Mielőtt csatlakoztatná a terméket, győződjön meg arról, hogy a típustábla és a hálózat adatai megegyeznek.
• Vegye figyelembe, hogy amikor bekapcsolja a motorral hajtott gép indítási mechanizmusát, akkor azzal a vágószerszámot is üzembe helyezi.
• Ne üzemeltesse a terméket, ha megsérültek a Védőberendezések vagy biztonsági berendezések nélkül.
• A bekapcsolás előtt ügyeljen arra, hogy a termék ne érintkezzen semmilyen tárggyal.
• Ellenőrizze, hogy a megmunkálandó anyagon nincsenek-e idegen testek, például szögek, csavarok stb. és távolítsa el azokat.
• Ügyeljen arra, hogy a megmunkálandó felület pormentes és száraz legyen.
• A termék bekapcsolása után várja meg, hogy elérje teljes fordulatszámát. Csak ezután kezdjen dolgozni vele.

10.1 A termék be-/kikapcsolása (18. ábra)

Bekapcsolás

1. Dugja a hálózati csatlakozót megfelelően biztosított hálózati csatlakozóaljzatba.
2. A termék bekapcsolásához nyomja meg a be-/kikapcsoló gombot (8).

Kikapcsolás

1. A termék kikapcsolásához nyomja meg újra a be-/ki-kapcsoló gombot (8).
2. És várja meg, amíg leáll a termék.

11 Munkavégzési utasítások

FIGYELEM

Az elötolási sebesség és az orsó fordulatszáma meghatározó a cserélhető szerszám élettartama szempontjából!

• A vágási sebességet a fúróorsó fordulatszáma és a cserélhető szerszám átmérője határozza meg.

• Általános szabályként minél nagyobb a cserélhető szerszám átmérője, annál kisebb fordulatszámot kell választani.

• Nagyobb szilárdságú munkadarab esetén nagyobb vágási nyomást kell alkalmazni.

• A cserélhető szerszám ismételt visszahúzásával biztosíthatja a forgács könnyebb eltávolítását.
• A forgács eltávolítása különösen nehéz a mély furatok esetében. Ilyenkor csökkentse az előtolást és a fordulatszámot.
• Ahhoz, hogy elkerülje a cserélhető szerszám vágóélének túlzott kopását, a 8,0 mm-nél nagyobb átmérőjű furatoknál először egy kisebb átmérőjű cserélhető szerszámmal kell előfúrni a furatokat.
• Ne engedje, hogy a fúró kattogjon a munkadarabon, mert ez nagy valószínűséggel a rezgések jelentős fokozódásához vezet.
• A munkadarabot a munkadarab támasztón kell befogni vagy rögzíteni. Ne végezzen fúrást olyan munkadarabon, amelyik túl kicsi a biztonságos befogáshoz. A munkadarab kézzel tartása sérülésekhez vezethet.

11.1 Fúrás (8., 13. ábra)

1. Egy pontozó* vagy egy hegyes szeg* segítségével jelölje meg a fúrni kívánt helyet a munkadarabon.
2. Rögzítse a megmunkálni kívánt munkadarabot a fúró-asztalon (5). (lásd 9.5).
3. Helyezzen be egy cserélhető szerszámot a fúrótokmányba (7) (lásd 9.6).
4. Engedje le a fúróorsót (7a) a markolat (3) segítségével, és igazítsa a cserélhető szerszámot a fúrandó pont fölé a munkadarabon. Járjon el a 9.4 szakaszban leírtak szerint.
5. Kapcsolja be a készüléket (lásd 10.1).
6. Engedje le a fúróorsót (7a) a markolatok (3) segítségével.
7. Megfelelő elötolással és a kívánt mélységben fúrjon a munkadarabba.
8. Válassza ki a megfelelő kenőanyagot a munkadarab és a fúrófej anyaga, valamint a furat típusa alapján.
9. A kívánt furatmélység megcélzása során ügyeljen az esetlegesen szükséges forgácstörésre.
10. Vezesse vissza a fúróorsót (7a) lassan a markolatok (3) segítségével a kiindulási helyzetbe.
    * = nem feltétlenül tartoznak a szállított elemek közé!

11.2 Süllyesztés és központfúrás

Ezzel a készülékkel süllyesztést és központfúrást is végezhet.

Ehhez vegye figyelembe, hogy a süllyesztést a legalacsonyabb sebességgel kell végezni, miközben a központfúráshoz nagy sebességre van szükség.

11.3 Fa megmunkálása

Megjegyzés:

Kérjük, vegye figyelembe, hogy fa megmunkálásához megfelelő porszívást kell használni, mivel a fapor káros lehet az egészségre. Porképződéssel járó munkálatok esetén feltétlenül viseljen megfelelő porvédő maszkot.

12 Tisztítás és karbantartás

FIGYELMEZTETÉS

Azokat a javítási és karbantartási munkálatokat, melyeket a jelen üzemeltetési útmutató nem ismertet, végeztesse el szakmühelyben. Csak eredeti pótalkatrészeket használjon.

FIGYELMEZTETÉS

A nem megfelelő karbantartási vagy tisztítási munkák sérüléseket okozhatnak!

FIGYELMEZTETÉS

Tisztítási, javítási és karbantartási munkálatok során a termék váratlanul beindulhat, ami sérüléseket és égési sérüléseket okozhat.

– Kapcsolja ki a terméket.
– Húzza ki a hálózati csatlakozót.
– Hagyja kihülni a terméket.
– Vegye ki a cserélhető szerszámot.

12.1 Tisztítás

• A védöberendezéseket, levegőnyilásokat és a motor-házat tartsa portól és szennyeződéstöl mentesen, amennyire csak lehetséges. Dörzsölje le a terméket tiszta ronggyal*, vagy fúvassa ki alacsony nyomású sűrített* levegővel. Azt javasoljuk, hogy a terméket minden használat után rögtön tisztítsa meg.
• A terméket a tisztításhoz semmi esetre se merítse vízbe vagy más folyadékba.
• A terméket mindig tartsa tisztán, szárazon, olajtól és kenőzsírtól mentesen. Minden egyes használat után, illetve tárolás előtt távolítsa el róla a port.
• Ne használjon vegyi, lúgos, dörzshatású vagy egyéb agresszív tisztítószereket vagy fertőtlenítő szereket a termék tisztításához, mert ezek kárt tehetnek a felületében.
• Ne tisztítsa a betétszerszámot működés közben.
• Ellenőrizze a satu és a szorítópofák állapotát. Ezeknek tisztának, forgács- és egyéb maradványoktól mentesnek kell lennie.

12.2 Karbantartás (15. ábra)

FIGYELMEZTETÉS

Zúzódásveszély!

Vigyázzon az ujjaira!

FIGYELMEZTETÉS

Mindig az egymással szemben lévő hajtótárcsákat használja. Ha a hajtótárcsákat különböző magasságban használja, akkor a hajtószíj tönkremegy!

Megjegyzés:

A termék biztonsági kapcsolóval van felszerelve. Ez azt jelenti, hogy a termék nem kapcsolható be, ha a hajtás-burkolat nyitva van vagy nem megfelelően záródik.

12.2.1 A hajtószíj (1c) ellenőrzése

1. Lazítsa meg a hajtásburkolat (1) zárócsavarját (1b).
2. Nyissa ki a hajtásburkolatot (1).
3. Ellenőrizze a hajtószíj (1c) feszességét.
4. A hajtószíj (1c) akkor van megfelelően megfeszítve, ha kb. 1 cm-t be tudja nyomni.
5. Ellenőrizze a hajtószíjat (1c) repedések, vágások vagy egyéb sérülések szempontjából.
6. Zárja be a hajtásburkolatot (1), és rögzítse azt a zárócsavarral (1b). Győződjön meg arról, hogy a biztonsági kapcsoló (1a) be van kapcsolva, és a hajtásburkolat (1) megfelelően zárva van.

12.2.2 A hajtószíj (1c) megfeszítése

1. Lazítsa meg a hajtásburkolat (1) zárócsavarját (1b).
2. Nyissa ki a hajtásburkolatot (1).
3. Lazítsa meg a motoregység (2) rögzítőcsavarját (2b).
4. A hajtószíj (1c) megfeszítéséhez tolja el a motoregységet (2) a tartóoszloptól (4).
5. A hajtószíj (1c) akkor van megfelelően megfeszítve, ha kb. 1 cm-t be tudja nyomni.
6. Húzza meg újra a motoregység (2) rögzítőcsavarját (2b).
7. Zárja be a hajtásburkolatot (1), és rögzítse azt a zárócsavarral (1b). Győződjön meg arról, hogy a biztonsági kapcsoló (1a) be van kapcsolva, és a hajtásburkolat (1) megfelelően zárva van.

12.2.3 A hajtószíj (1c) cseréje

1. Lazítsa meg a hajtásburkolat (1) zárócsavarját (1b).
2. Nyissa ki a hajtásburkolatot (1).
3. Lazítsa meg a motoregység (2) rögzítőcsavarját (2b).
4. Távolítsa el a régi hajtószíjat (1c). Fordítsa el a hajtótárcsákat (1d/1e), és húzza a hajtó-szíjat (1c) kissé felfelé.
5. Szereljen fel új hajtószíjat (1c).

6. Fordítsa el az orsó- és motoroldali hajtótárcsát (1d/1e), és nyomja a hajtószíjat (1c) enyhén az orsó- és motoroldali hajtótárcsára (1d/1e). Ügyeljen arra, hogy a hajtószíj (1c) megfelelően illeszkedjen az orsó- és a motoroldali hajtótárcsára (1d/1e).

7. A hajtószíj (1c) megfeszítéséhez tolja el a motoregységet (2) a tartóoszloptól (4).

8. A hajtószíj (1c) akkor van megfelelően megfeszítve, ha kb. 1 cm-t be tudja nyomni.

9. Húzza meg újra a motoregység (2) rögzítőcsavarját (2b).

10. Zárja be a hajtásburkolatot (1), és rögzítse azt a zárócsavarral (1b). Győződjön meg arról, hogy a biztonsági kapcsoló (1a) be van kapcsolva, és a hajtásburkolat (1) megfelelően zárva van.

13 Szállítás (1. ábra)

1. Szállításhoz válassza le a terméket a villamos hálózatról, és tegye egy másik, arra szolgáló helyre.
2. Hogy megakadályozza a károsodásokat és a sérüléseket, a készüléket szállítás közben biztosítsa a járműben felborulás és elcsúszás ellen.
3. Védje a terméket ütődéstől, ütközéstől és erős rázkó-dástól, pl. járművel való szállítás során.
4. Ne szállítsa a készüléket a motoregységnél fogva.

Megjegyzés:

A készüléket lehetőség szerint egy másik személy segítségével vigye.
1. Egyik kezével fogja meg a padlólemezt (6), a másikkal pedig stabilizálja a készüléket a hajtásburkolaton (1).

14 Tárolás

A terméket és annak tartozékait sötét, száraz és fagymentes, valamint gyermekek számára hozzáférhetetlen helyen tárolja.
Az optimális tárolási hőmérséklet 5 °C és 30 °C között van.
A terméket az eredeti csomagolásban tárolja.
Letakarással védje a terméket a portól és a nedvességtől.
A kezelési útmutatót a termék mellett tárolja.

15 Elektromos csatlakozás

A telepített villanymotor üzemkész állapotban van csatlakoztatva. A csatlakozás megfelel a vonatkozó VDE és DIN előírásoknak. Az ügyfél által biztosított hálózati csatlakozásnak, valamint az alkalmazott hosszabbító vezetéknek meg kell felelnie ezen előírá- soknak.

15.1 Sérült elektromos csatlakozóvezetékek

Az elektromos csatlakozóvezetékek szigetelései gyakran sérülnek.

Ennek okai a következők:

• megnyomódások, ha a csatlakozóvezetékeket ablakvagy ajtónyilásokon vezeti át,
• törési helyek a csatlakozóvezeték szakszerűtlen rögzítése vagy elvezetése miatt,
• nyíródási helyek a csatlakozóvezetéken való áthajtás miatt.
• a szigetelés sérülései, amikor a vezetéket kirántják a fali csatlakozóaljzatból,
• Repedések a szigetelés öregedése miatt.

Ilyen sérült elektromos csatlakozóvezetékeket nem szabad használni, mivel a szigetelés sérülései miatt életveszélyesek.

Rendszeresen ellenőrizze, nem sérültek-e az elektromos csatlakozóvezetékek. Ügyeljen arra, hogy a csatlakozóvezeték az ellenőrzéskor ne legyen a villamos hálózatra csatlakoztatva.

Az elektromos csatlakozóvezetékeknek meg kell felelniük a vonatkozó VDE- és DIN-előírásoknak. Csak azonos jelölésű csatlakozó vezetékeket használjon.

A csatlakozókábelen kötelező a nyomtatott típusmegnevezés megléte.

A sérült vagy meghibásodott hálózati csatlakozóvezeték cseréjére vonatkozó biztonsági utasítások

Y csatlakoztatási mód

Ha le kell cserélni a hálózati csatlakozóvezetéket, a biztonsági kockázatok elkerülése érdekében ezt a gyártóval vagy annak képviselőjével kell elvégeztetni.

15.2 Váltóáramú motor

Az elektromos szerelvények csatlakoztatását és javítását csak villamossági szakember végezheti.

• A hálózati feszültség értéke 230 V váltóáram legyen.
• A hosszabbító vezeték legfeljebb 25 m hosszú lehet, és legalább 1,5 négyzetmilliméter keresztmetszettel kell rendelkezzen.

16 Javítások és pótalkatrészek rendelése

Javítás vagy karbantartás után bizonyosodjon meg róla, hogy minden biztonságtechnikai alkatrészt felhelyezett, és azok kifogástalan állapotban vannak. A sérülésveszélyes alkatrészeket tartsa más személyek és gyerekek számára nem hozzáférhető helyen.

FIGYELEM

A termékfelelősségről szóló törvény szerint nem felelünk azokért a károkért, amelyek szakszerűtlen javítás vagy nem eredeti pótalkatrészek használata miatt keletkeznek.

Bízzon meg egy vevőszolgálatot vagy egy illetékes szakembert. Ez vonatkozik a tartozékokra is.

Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.

Csatlakoztatások és javítások

Az elektromos szerelvények csatlakoztatását és javítását csak villamossági szakember végezheti.

16.1 Pótalkatrész rendelése

Pótalkatrész rendelése esetén a következő adatokat kell megadni:

• Típusmegnevezés
• Cikkszám
• A típustábláia adatai

16.2 Szervizinformációk

Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.

Kopó alkatrészek: Hajtószíj*

* = nem feltétlenül tartoznak a szállított elemek közé!

17 Hibaelhárítás

A következő táblázat bemutatja a hibák tüneteit, és ismerteti azok elhárításának módját arra az esetre, ha az Ön által vá- sárolt termék nem működne megfelelően. Ha a problémát ezzel nem sikerül beazonosítani és orvosolni, forduljon az illetékes szervizhez.

Üzemzavar Lehetséges ok Megoldás
Az orsó túl gyorsan vagy túl las- san megy a kiindulási pozíciójá- ba.	Rosszul van beállítva a visszahúzó rugó.	Állítsa be a visszahúzó rugót.
A fúrótokmány az ismételt rögzí- tés ellenére is újra és újra leo- dódik az orsóról.	Szennyeződés, zsír vagy olaj az or- són vagy a fúrótokmány belsejé- ben.	Az orsó és a fúrótokmány felületét háztartási tisz- títószerrel tisztítsa meg.
Erős zajképződés üzemelés köz- ben.	Helytelen ékszíjfeszítés. Állítsa be újra az ékszíjfeszítést.
	Túl száraz az orsó. Tesztelje az orsót.
	Laza az ékszíjtárcsa az orsónál. Ellenőrizze az ékszíjtárcsánál lévő anya szoros illeszkedését, és adott esetben húzza után.
	Laza az ékszíjtárcsa a motornál.	Húzza meg a beállítócsavart a motor ékszíjtár- csájánál.
Felizzik a fúró Helytelen sebesség.	Módosítsa a sebességet.
	Nem jön ki forgács a furatból. A forgácsok kiszállításához rendszeresen húzza ki a fúrót a furatból.
	Tompa fúró. Élezze meg a fúrót.
	Túl kicsi az előtolás.	Növelje az előtolást.
Félremegy a fúró vagy nem ke- rek a furat.	Kemény helyek a fában, vagy elté- rő a fúrócsúcs hossza és szöge.	Élezze meg a fúrót.
	Elgörbült a fúró.	Cserélje ki a fúrót.
A fúró blokkolására kerül sor a munkadarabban.	Elakad a munkadarab vagy a fúró, vagy túl nagy az előtolás.	Helyezzen alátétet a munkadarab alá, vagy rög- zítse azt.
	Elégtelen ékszíjfeszítés. Ellenőrizze	az ékszíjfeszítést, és szükség esetén állítsa be.
A fúró helytelen haladása vagy szitálása.	Görbe fúró.	Egyenes fúrót használjon.
	Az orsócsapágyak túl erős kopása.	Cseréltesse ki az orsócsapágyakat.
	A fúró nem középen van a fúrótok- mányba fogva.	Ellenőrizze a központosítást.
	A fúrótokmány nem megfelelően van rögzítve.	Megfelelően rögzítse a fúrótokmányt.

18 Ártalmatlanítás és újrahasznosítás

A csomagolásra vonatkozó megjegyzések

A csomagolóanyagok újrahaszno-síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.

Megjegyzések az elektromos és elektronikai berendezések ártalmatlanításáról (törvényi rendelkezések)

A leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni öket ártalmatlanításra!

- A leselejtezett akkumulátorokat és elemeket, melyek nincsenek rögzített módon telepítve a készülékbe, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladékkezelésére vonatkozó törvény szabályozza.

- Az elektromos és elektronikai berendezések tulajdonosát, illetve használóját törvény kötelezi a berendezések leadására az élettartamuk lejártával.

- A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülékről!

- Az áthúzott kuka ikonja arra utal, hogy a leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell őket ártalmatlanítani.

- A leselejtezett elektromos és elektronikai berendezéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra:

- Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok)

- Az elektronikai berendezés vásárlásának helyszíne (telephellyel rendelkező vagy online forgalmazó), amennyiben a kereskedő kötelezhető a viszszavételre, vagy önkéntesen vállalja azt.

– Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy előtte új készüléket vásárolt volna nála, illetve ugyanígy leadhatja őket az Ön közelében található illetékes gyűjtőhelyen is.
- A gyártók és forgalmazók további, kiegészítő viszszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.

- Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfelhasználóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.

- A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepítettek és értékesítettek, és így a 2012/19/EU európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására.

19 EU megfelelőségi nyilatkozat

Az eredeti megfelelőségi nyilatkozat fordítása

Gyártó:

Scheppach GmbH

Saját kizárólagos felelősségünkre kijelentjük, hogy az itt ismertetett termék megfelel az érvényes irányelveknek és szabványoknak.

Márka: SCHEPPACH

Termék megnevezése: Asztali fúrógép - TBM250

Cikksz. 5906833901

EU-irányelvek:

2014/30/EU, 2006/42/EK, 2011/65/EU*,

* A nyilatkozat fent megnevezett tárgya teljesíti az Európai Parlament és Tanács 2011. június 8-i, egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvének előírásait.

Alkalmazott szabványok:

EN 62841-1:2015/A11:2022;

EN 62841-3-13:2017

EN IEC 55014-1:2021;

EN IEC 55014-2:2021;

EN IEC 61000-3-2: 2019/A1:2021/A2:2024;

EN 61000-3-3:2013/A1:2019/A2:2021

A dokumentáció felelőse:

Ann-Katrin Bloching

Günzburger Str. 69

D-89335 Ichenhausen

A nyilvánvaló hibákat az áru átvételétől számított 8 napon belül jelezni kell, különben a vásárló elveszíti az ilyen hibákkal szemben támasztott igényekre való minden jogát. Megfelelő kezelés esetén gépeinkre garanciát nyújtunk az átadástól számított törvényes jótállási időn belül oly módon, hogy költségmentesen kicserélünk minden olyan gépalkatrészt, ami ezen az időn belül bizonyíthatóan anyag- vagy gyártáshiba következtében hibásodott meg. Azokra az alkatrészekre, melyeket nem cégünk maga gyárt, csak annyiban biztosítunk jótállást, amennyiben beszállítónk elismeri szavatossági igényünket. Az új alkatrészek beszerzési költségei a vásárlót terhelik. Átalakításból vagy ebböl eredő hiányosságokból származó és egyéb kárigények kizártak.

Gwarancja PL
