TBM250 - Bormașină SCHEPPACH - Manual de utilizare gratuit

Tip produs	Mașină de găurit pe coloană de banc
Marcă	Scheppach
Model	TBM250
Tensiune de alimentare	230-240 V~ / 50 Hz
Putere nominală (S1)	350 W
Putere maximă (S2 10 min)	550 W
Viteză de rotație (în gol, ax)	510 - 2 430 min⁻¹
Mandrin de găurit	B16, Ø 1,5 - 13 mm
Cursă de găurire	50 mm
Greutate	18 kg
Dimensiuni soclu	319 x 186 mm
Dimensiuni masă	194 x 165 mm
Materiale prelucrabile	Metal, lemn, plastic, faianță
Laser integrat	Da, cu linii încrucișate
Clasă de protecție	I
Grad de protecție	IPX0
Nivel de presiune sonoră (L_pA)	69 dB (incertitudine 3 dB)
Nivel de putere sonoră (L_wA)	82 dB (incertitudine 3 dB)
Sistem de siguranță	Întrerupător de siguranță pe capacul transmisiei
Întreținere	Curățați regulat, verificați și tensionați cureaua de transmisie
Piese de uzură	Curea de transmisie
Garanție	Garanție legală (defecte semnalate în termen de 8 zile)
Norme	EN 62841-1, EN 62841-3-13, EN IEC 55014, EN 61000

Întrebări frecvente - TBM250 SCHEPPACH

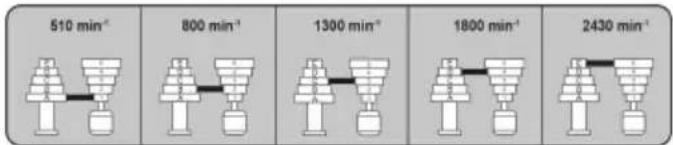

Cum se reglează viteza de rotație?

Deschideți capacul transmisiei (1) deșurubând șurubul de închidere (1b). Slăbiți șurubul de fixare (2b) al blocului motor, împingeți motorul spre coloană pentru a slăbi cureaua. Așezați cureaua pe combinația de roți de curea dorită (1d/1e) pentru a obține viteza dorită (510, 800, 1300, 1800 sau 2430 min⁻¹). Tensionați cureaua îndepărtând motorul (o lăsare de aprox. 1 cm), apoi strângeți toate șuruburile.

Cum se schimbă un burghiu în mandrin?

Scoateți cheia de mandrin (9a) din locașul său (9). Introduceți cheia în mandrin și rotiți pentru a desface fălcile. Scoateți burghiul vechi, introduceți-l pe cel nou și strângeți fălcile cu cheia. Puneți întotdeauna cheia înapoi în locaș înainte de a porni. Purtați mănuși de protecție.

Ce să faceți dacă burghiul se blochează în piesă?

Opriți imediat mașina apăsând pe întrerupătorul On/Off (8). Nu forțați. Examinați cauza: piesă fixată incorect, avans prea mare sau burghiu tocit. Sprijiniți sau fixați corect piesa, reduceți avansul sau înlocuiți burghiul. Verificați și tensiunea curelei de transmisie.

Cum se curăță mașina de găurit pe coloană?

Deconectați ștecherul de la rețea și lăsați să se răcească. Îndepărtați scula auxiliară. Utilizați o cârpă curată sau aer comprimat la presiune joasă pentru a îndepărta praful de la orificiile de ventilație și motor. Nu scufundați niciodată mașina în apă. Nu utilizați produse chimice agresive. Curățați după fiecare utilizare.

Care este puterea mașinii de găurit Scheppach TBM250?

Puterea nominală în regim continuu (S1) este de 350 W. În regim de scurtă durată (S2, 10 min), puterea maximă atinge 550 W.

Cum se utilizează laserul de ghidare?

Conectați mașina și apăsați pe întrerupătorul On/Off al laserului (8a) pentru a-l aprinde. Intersecția celor două linii laser indică centrul burghiului. Pentru a alinia o piesă, plasați marcajul sub cruce. Dacă este necesar, reglați laserul deșurubând șurubul fără cap (12a) și rotind obiectivul (12). Strângeți după reglare.

Cum se reglează adâncimea de găurire?

Slăbiți contrapiulița M10 (11b) și piulița M10 (11c) pe opritorul de adâncime (11). Coborâți axul cu mânerele până când burghiul atinge piesa. Așezați piulița (11c) pe alezajul (11a). Ridicați axul, apoi rotiți piulița (11c) în sus la adâncimea dorită. Blocați cu contrapiulița (11b). Verificați adâncimea.

Cum se înlocuiește cureaua de transmisie?

Deconectați mașina. Deschideți capacul transmisiei (1). Slăbiți șurubul de fixare (2b) al blocului motor. Scoateți cureaua veche rotind roțile de curea. Instalați cureaua nouă pe roțile de curea (1d/1e). Îndepărtați motorul pentru a tensiona cureaua (o lăsare de aprox. 1 cm). Strângeți șurubul (2b) și închideți capacul.

Care sunt instrucțiunile de siguranță esențiale?

Purtați întotdeauna ochelari de protecție și protecție auditivă. Nu purtați mănuși lângă burghiul în rotație. Păstrați părul și îmbrăcămintea departe de piesele în mișcare. Fixați bine piesa de prelucrat. Înainte de orice reglare, deconectați ștecherul de la rețea. Respectați instrucțiunile din manual și simbolurile de siguranță.

Cum se transportă mașina de găurit în siguranță?

Deconectați mașina. Cu o a doua persoană, prindeți soclul (6) cu o mână și stabilizați prin capacul transmisiei (1) cu cealaltă. Evitați să o luați de blocul motor. Protejați mașina de șocuri și vibrații în timpul transportului. Depozitați-o într-un loc uscat, ferit de îngheț, la îndemâna copiilor.

MANUAL DE UTILIZARE TBM250 SCHEPPACH

RO Mașină de găurit de banc | Traducerea instrucțiunilor de utilizare originale.... 285

RS Stona bušilica | Prevod originalnog uputstva za upotrebu 298

1 Introducere.... 285 2 Descrierea produsului (fig. 1 - 18).... 286 3 Pachetul de livrare (fig. 2) 286 4 Utilizarea conformă cu destinația.... 286 5 Indicații de securitate 287 6 Date tehnice.... 289 7 Despachetare.... 289 8 Montajul....289 9 Înainte de punerea în funcțiune.... 290 10 Operarea....292 11 Indicații de lucru 293 12 Curățarea și întreținerea curentă 293 13 Transport (fig. 1)....294 14 Depozitare.... 295 15 Branșamentul electric.... 295 16 Reparație și comandă pentru piese de schimb.. 295 17 Remedierea avariilor.... 296 18 Eliminarea ca deșeu și revalorificarea ..... 296 19 Declaratie de conformitate UE 297 20 Desen de ansamblu explodat.... 322

Explicitarea simbolurilor de pe produs

Utilizarea simbolurilor din acest manual trebuie să vă atragă atenția asupra posibilelor riscuri. Simbolurile de securitate și declarațiile, care le însoțesc, trebuie înțelese exact. Avertizările în sine nu îndepărtează riscurile și nu pot înlocui măsurile corecte pentru prevenirea accidentelor.

	Înainte de punerea în funcțiune, citiți și țineți cont de manualul de utilizare și de indicațiile de securitate!
	Atenție! Nerespectarea panourilor de siguranță montate pe produs și a indicațiilor de avertizare, precum și nerespectarea indicatii-ilor de siguranță și de operare, poate condu-ce de la vătămări, până la moarte.
	Purtați ochelari de protecție.
	Purtați căști antiacustice.
	Purtați o plasă de strâns părul!
	Pe parcursul funcționării nu purtați mănuși!

	Atenție! Păstrați-vă mâinile la distanță față de sculele de lucru rotative.
	Motorul se va încălzi foarte tare în timpul funcționării, nu atingeți!
	Efectuați lucrări de întreținere, conversie, re-glare și curățare numai atunci când produsul este oprit și fișa de rețea este deconectată!
	Atenție! Radiație laser
	Diametrul burghiului
	Locașul mandrinei de găurit
	Diametrul maxim al arborelui sculă de lucru
	Raport de transmisie cutie de viteze
	Produsul este conform cu directivele euro-pene aplicabile.
	Produsul este conform cu directivele sârbe aplicabile.

1 Introducere

Producător:

Scheppach GmbH

Vă dorim să aveți multe satisfacții și mult succes în lucrul cu noul dumneavoastră produs.

Indicație:

Conform legii privind garantarea produselor, producătorul acestui produs nu răspunde pentru deteriorările apărute la acest produs sau din cauza acestui produs în caz de:

• Manevrare improprie
• Nerespectarea manualului de utilizare
• Reparații executate de terțe persoane, specialiști neautorizați
• Montare și schimbare a altor piese de schimb decât cele originale
• Utilizare neconformă cu destinația
• Ieșire din funcțiune a instalației electrice în caz de nerespectare a prescripțiilor electrice și dispozițiilor VDE 0100, DIN 57113 / VDE0113.

Acordați atenție:

Manualul de utilizare face parte integrantă din acest produs.

Acesta conține indicații importante privind modul de lucru sigur, în conformitate cu prescripțiile și economic cu produsul și cum să evitați pericolele, să economisiți costuri de reparație, să micșorați timpii de ieșire din funcțiune și să măriți fiabilitatea și durata de serviciu a produsului. Suplimentar față de dispozițiile de securitate din acest manual de utilizare trebuie să respectați neapărat prescripțiile în vigoare referitoare la exploatarea produsului din țara dumneavoastră.

Familiarizați-vă cu toate instrucțiunile de funcționare și de siguranță înainte de a utiliza produsul. Folosiți produsul numai așa cum este descris și pentru domeniile de utilizare specificate. Păstrați manualul de utilizare într-un loc sigur și predați toate documentele atunci când predați produsul unor terțe persoane.

2 Descrierea produsului (fig. 1 - 18)

1. Apărătoare transmisie 1a. Comutatoare de siguranță 1b. Șurub de închidere 1c. Cureaua de acționare 1d. Fulie de antrenare pe partea arborelui 1e. Fulie de antrenare pe partea motorului
2. Unitatea motorului 2a. Șuruburi de strângere 2b. Șurub de imobilizare
3. Mâner 3a. Ghidaj pentru axul filetat manual
4. Tub de coloană 4a. Șurub cu cap hexagonal (M8 x 20 mm) 4b. Inel opritor 4c. Șurub fără cap 4d. Cremalieră 4e. Manivelă (reglare înălțime) 4f. Locaș manivelă
5. Masă de găurit 5a. Șurub de imobilizare 5b. Șurub de imobilizare (înclinare)
6. Placă de bază
7. Mandrină de găurit 7a. Arbore port-burghiu
8. Comutator pornit/oprit (acționare) 8a. Comutator de pornire/oprire (laser)
9. Suport cheie mandrină de găurit 9a. Cheia de mandrină
10. Capac arc 10a. Contrapiuliță M10 10b. Piuliță M10 10c. Butuc 10d. Crestătură 10e. Canelură
11. Limitator de reglare a adâncimii (cu scală) 11a. Orificiu 11b. Contrapiuliță M10 11c. Piuliță M10 11d. Indicator cu scală
12. Lentilă laser 12a. Șurub fără cap
13. Cheie imbus 4 mm
14. Cheie imbus 3 mm

3 Pachetul de livrare (fig. 2)

Poz. Număr Denumire

1. 1 x Unitatea motorului
2. 3 x Mâner
3. 1 x Tub de coloană 4a. 3 x Șurub cu cap hexagonal (M8 x 20 mm) 4e. 1 x Manivelă (reglare înălțime) 4f. 1 x Locaș manivelă
4. 1 x Masă de găurit 5a. 1 x Șurub de imobilizare
5. 1 x Placă de bază
6. 1 x Mandrină de găurit 9a. 1 x Cheia de mandrină
7. 1 x Cheie imbus 4 mm
8. 1 x Cheie imbus 3 mm, 1 x Mașină de găurit de banc, 1 x Manual de exploatare

4 Utilizarea conformă cu destinația

Mașina de găurit de banc a fost proiectată pentru găurirea în metal, lemn, plastic și plăci ceramice. Pot fi utilizate burghie cu coadă cu un diametru de găurire de 1,5 mm până la 13 mm.

Produsul se va utiliza numai conform destinației. Orice altă utilizare în afară de aceasta nu este conformă cu utilizarea prevăzută. Pentru pagubele materiale și vătămările de orice fel rezultate pe cale de consecință răspunde utilizatorul și nu producătorul.

Din utilizarea conformă cu destinația face parte și respectarea indicațiilor de securitate, precum și a manualului de montaj și a indicațiilor de operare din manualul de utilizare.

Persoanele care operează și întrețin produsul trebuie să fie familiarizate cu acesta și informate cu privire la posibilele pericole.

Modificările aduse produsului exclud complet orice responsabilitate din partea producătorului și orice daune rezultate.

Produsul poate fi utilizat numai cu piese și accesorii originale ale producătorului.

Prescripțiile de securitate, de lucru și de întreținere curente emise de producător, precum și dimensiunile indicate în Date tehnice trebuie să fie respectate.

Vă rugăm să aveți în vedere că produsele noastre nu au fost construite având ca destinație exploatarea profesională sau industrială. Nu preluăm garanția dacă produsul este utilizat în regim profesional sau industrial, precum și la activități la fel de solicitante.

Explicitarea cuvintelor de semnalizare din manualul de utilizare

PERICOL

Cuvânt de semnalizare pentru a indica o situație periculoasă iminentă care, dacă nu este evitată, va avea ca rezultat decesul sau vătămarea gravă.

AVERTIZARE

Cuvânt de semnalizare pentru a indica o situație potențial periculoasă care, dacă nu este evitată, ar putea avea ca rezultat decesul sau vătămarea gravă.

PRECAUȚIE

Cuvânt de semnalizare pentru a indica o situație potențial periculoasă care, dacă nu este evitată, ar putea avea ca rezultat vătămări minore sau moderate.

ATENȚIE

Cuvânt de semnalizare pentru a indica o situație potențial periculoasă care, dacă nu este evitată, ar putea avea drept rezultat daune materiale la produs sau la proprietate/posesie.

5 Indicații de securitate

Indicații de securitate generale pentru scule electrice

AVERTIZARE

Citiți toate indicațiile de securitate, instrucțiunile, ilustrațiile și datele tehnice, cu care este prevăzută această sculă electrică.

Deficiențele la respectarea următoarelor instrucțiuni pot provoca electrocutarea, incendiul și/sau vătămări grele.

Păstrați toate indicațiile de securitate și instrucțiunile pentru utilizarea viitoare.

Noțiunea „sculă electrică“, utilizată în indicațiile de securitate, face referire la sculele electrice acționate prin rețea (cu cablu de rețea) sau la sculele electrice acționate prin acumulatori (fără cablu de rețea).

1) Siguranța locului de muncă

a) Mențineți locul de muncă curat și bine iluminat. Dezordinea și zonele de lucru neluminate pot cauza accidente. b) Nu lucrați cu scula electrică în medii cu pericol de explozie în care se găsesc lichide, gaze sau pulberi inflamabile. Sculele electrice produc scântei care pot să aprindă pulberile sau vaporii. c) Țineți la distanță copiii și alte persoane în timpul utilizării sculei electrice. În cazul devierii puteți pierde controlul asupra sculei electrice.

2) Siguranța electrică

a) Fișa de conectare a sculei electrice trebuie să se potrivească în priză. Fișa nu trebuie în niciun caz modificată. Nu utilizați nicio fișă a adaptorului împreună cu sculele electrice cu pământare de protecție. Fișele nemodificate și prizele potrivite diminuează riscul unui electroșoc.

b) Evitați contactul corporal cu suprafețele împământate, cum ar fi țevile, sistemele de încălzire, plitele și frigiderele. Există un risc crescut de electrocutare dacă corpul dumneavoastră este împământat. c) Mențineți sculele electrice la distanță de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică crește riscul de electrocutare. d) Nu folosiți cablul de racordare în alte scopuri, pentru a purta, acroșa scula electrică sau pentru a scoate fișa din priză. Țineți cablul de racordare la distanță de căldură, ulei, muchii ascuțite sau piese mobile. Cablurile de racordare deteriorate sau încâlcite cresc riscul de electrocutare. e) Dacă lucrați cu o sculă electrică în aer liber, utilizați numai cabluri prelungitoare care sunt adecvate și pentru zona exterioară. Utilizarea unui cablu prelungitor adecvat pentru zona exterioară diminuează riscul de electrocutare. f) Dacă utilizarea sculei electrice într-o zonă cu umiditate nu poate fi evitată, utilizați un comutator de protecție pentru curenți vagabonzi. Utilizarea unui comutator de protecție pentru curenți vagabonzi diminuează riscul de electrocutare.

3) Siguranța persoanelor

a) Fiți atenți la ceea ce faceți și lucrați rațional cu o sculă electrică. Nu utilizați scula electrică dacă sunteți obosit sau sub influența drogurilor, alcoolului sau medicamentelor. Un moment de neatenție la utilizarea sculei electrice poate provoca cele mai serioase vătămări. b) Purtați întotdeauna echipament personal de protecție și ochelari de protecție. Purtarea echipamentului personal de protecție, precum masca împotriva prafului, încălțămintea de siguranță rezistentă la alunecare, casca de protecție sau căștile antifonice, în funcție de tipul și utilizarea sculei electrice, diminuează riscul de vătămări. c) Evitați o punere în funcțiune involuntară. Asigurați-vă că scula electrică este oprită înainte de conectarea la alimentarea cu curent și/sau la acumulator, preluarea sau transportarea acesteia. Dacă la cărarea sculei electrice aveți degetul pe comutator sau dacă conectați scula electrică în poziția pornit la alimentarea electrică, acest lucru poate cauza accidente. d) Înlăturați sculele electrice sau cheia pentru șuruburi înainte de a cupla scula electrică. O unealtă sau cheie care se află în partea rotativă a sculei electrice poate cauza vătămări. e) Evitați o poziție anormală a corpului. Asigurați-vă o poziție stabilă și mențineți în permanență echilibrul. Astfel puteți controla mai bine scula electrică în situații neașteptate. f) Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau bijuterii. Mențineți la distanță părul și îmbrăcămintea de piesele mobile. Îmbrăcămintea largă, bijuteriile sau părul lung pot fi prinse de piesele mobile. g) Dacă pot fi montate dispozitive de aspirare și de captare a prafului, acestea se vor racorda și utiliza corect. Utilizarea unei aspirări a prafului poate diminua pericolele determinate de praf.

h) Nu vă bazați pe o falsă siguranță și nu încălcați regulamentele de siguranță pentru scule electrice, chiar dacă sunteți familiarizat cu scula electrică după multiple utilizări. Acționarea neglijentă poate conduce în interval de fracțiuni de secunde la vătămări grave.

4) Utilizarea și manipularea sculei electrice

a) Nu suprasolicitați scula electrică. Utilizați scula electrică adecvată pentru lucrul dumneavoastră. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.

b) Nu utilizați scule electrice cu comutator defect. O sculă electrică care nu mai poate fi pornită sau oprită este periculoasă și trebuie reparată.

c) Scoateți fișa din priză și/sau îndepărtați un acumulator detașabil înainte de a efectua setări ale aparatului, de a schimba piesele sculei de lucru sau de a depune scula electrică în afara zonei de lucru. Această măsură de precauție previne pornirea involuntară a sculei electrice.

d) Păstrați sculele electrice neutilizate în afara razei de acțiune a copiilor. Nu permiteți utilizarea sculei electrice de nicio persoană care nu este familiarizată cu acesta sau care nu a citit aceste instrucțiuni. Sculele electrice sunt periculoase dacă sunt utilizate de către persoane neexperimentate.

e) Întrețineți sculele electrice și unealta de lucru cu atenție. Controlați dacă componentele mobile funcționează ireproșabil și dacă nu prind, dacă piesele sunt rupte sau deteriorate, dacă funcționarea sculei electrice este afectată. Dispuneți repararea pieselor deteriorate înainte de utilizarea sculei electrice. Multe accidente sunt cauzate de sculele electrice prost întreținute.

f) Mențineți sculele de tăiere ascuțite și curate. Sculele de tăiere îngrijite cu atenție și având muchii de tăiere ascuțite se înțepenesc mai puțin și sunt ușor de dirijat.

g) Utilizați scula electrică, unealta de lucru, sculele de lucru etc. corespunzător acestor instrucțiuni. Totodată luați în considerare condițiile de lucru și activitatea de executat. Utilizarea de scule electrice pentru alte aplicații decât cele prevăzute poate să conducă la situații periculoase.

h) Păstrați mânerele și suprafețele mânerului uscate, curate, fără urme de ulei și unsoare. Mânerele și suprafețele mânerului alunecoase nu permit o operare sigură și controlul sculei electrice în situații neprevăzute.

5) Service

a) Dispuneți repararea sculei dumneavoastră electrice numai de către personal de specialitate calificat și numai cu piese de schimb originale. Astfel vă asigurați că este păstrată siguranța sculei electrice.

Indicații de securitate pentru mașinile de găurit transportabile

a) Mașina de găurit trebuie să fie asigurată. O mașină de găurit necorespunzător fixată se poate mișca sau se poate bascula și acest lucru poate duce la vătămări. b) Piesa de prelucrat trebuie prinsă sau fixată pe suportul pentru piesă. Nu găuriți în piese care sunt prea mici pentru prinderea sigură. Ținerea fermă cu mâna a piesei poate provoca vătămări. c) Nu purtați mănuși. Mănușile pot fi prinse de piesele aflate în rotație sau de așchii, ceea ce poate provoca vătămări. d) Când scula electrică este în funcțiune, țineți mâinile la distanță de zona de găurit. Contactul cu piesele aflate în rotație sau așchiilor poate cauza vătămări. e) Scula de găurit trebuie să se rotească înainte de a fi așezată pe piesa de prelucrat. În caz contrar, scula de găurit poate fi prinsă în piesa de prelucrat, cauzând mișcarea neașteptată a piesei de prelucrat și vătămări. f) În cazul în care scula de găurit se blochează, opriți împingerea și deconectați scula electrică. Examinați și înlăturați cauza blocării. Blocarea poate duce la mișcări neașteptate ale piesei de prelucrat și vătămări. g) Evitați așchiile lungi de la găurire prin întreruperea regulată a presiunii în jos. Așchiile metalice ascuțite se pot prinde și pot provoca vătămări. h) Nu îndepărtați niciodată așchiile de la găurire din zona de găurire pe parcursul funcționării sculei electrice. Pentru îndepărtarea așchiilor, deplasați scula de găurit departe de piesa de prelucrat, opriți scula electrică și așteptați până când scula de găurit intră în starea de repaus. Utilizați mijloace ajutătoare precum o perie sau un cârlig pentru a elimina așchiile. Contactul cu piesele aflate în rotație sau așchiilor poate cauza vătămări. i) Turația admisă a sculelor electrice cu turația măsurată trebuie să fie cel puțin la fel de mare ca turația maximă indicată pe unealta electrică. Accesoriile care se rotesc mai repede decât este admis, se pot rupe și pot fi aruncate.

Riscuri reziduale

Produsul este construit în conformitate cu tehnologia de ultimă oră și cu normele de siguranță recunoscute. Cu toate acestea, în timpul lucrului pot apărea riscuri reziduale.

• Pericol pentru sănătate datorită curentului în caz de utilizare a unor cabluri electrice de racord necorespunzătoare.
• În plus, există riscuri reziduale care nu sunt evidente, chiar dacă se întreprind toate măsurile preventive.
• Riscurile reziduale pot fi minimizate dacă „indicațiile de securitate” și „utilizarea conformă cu destinația”, precum și manualul de utilizare sunt respectate în totalitate.
• Evitați o punere în funcțiune involuntară a produsului.
• Când produsul este în funcțiune, țineți mâinile la distanță de zona de lucru.

- Respectați indicațiile de întreținere curentă și de securitate prevăzute în manualul de utilizare.

AVERTIZARE

Această sculă electrică generează pe parcursul funcționării un câmp electromagnetic. Acest câmp poate în anumite împrejurări să influențeze negativ implanturile medicale active sau pasive. Pentru a micșora pericolul unor vătămări grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a folosi scula electrică.

6 Date tehnice

Tensiune dimensionată 230-240 V~/50 Hz

Înregistrare măsurare 350 W (S1*)550 W (S2* 10min)

Turația nominală de ralanti lamăsurare n0motorul 510–2430 min -1 arborelui 1490 min -1

Clasa de protectie I

Tip de protectie IPX0

Masă 18 kg

Mandrină de găurit B16 (1,5 mm–13 mm)

Cursa de găurire 50 mm

Placă de bază 319x186 mm

Masă de găurit 194x165 mm

Ne rezervăm dreptul asupra modificărilor tehnice!

*Regim de funcționare S1 (funcționare continuă)

Produsul poate fi operat permanent la performanța specificată.

* Regim de funcționare S2 (regim de scurtă durată)

Produsul poate fi operat pe termen scurt la performanța specificată (10 min).

Zgomot și vibrație

AVERTIZARE

Zgomotul poate avea efecte agravante asupra sănătății dumneavoastră. Dacă zgomotul generat de mașină depășește 85 dB, vă rugăm ca dvs. și persoanele aflate în apropiere să purtați căști antifonice adecvate.

Valorile de zgomot și de vibrație au fost determinate corespunzător EN 62841-1.

Valorile caracteristice de zgomot

Nivelul presiunii acustice LpA	69 dB
Imprecizie de măsurare KpA	3 dB
Nivelul puterii acustice LwA	82 dB
Imprecizie de măsurare KwA	3 dB

Valorile indicate ale emisiilor de zgomot trebuie să fi fost măsurate conform unui procedeu de verificare standardizat și pot fi utilizate pentru compararea unei scule electrice cu alta.

Valorile indicate ale emisiilor de zgomot pot fi utilizate de asemenea și pentru o estimare a solicitării.

AVERTIZARE

Emisiile de zgomot pot diferi de valorile indicate în timpul utilizării efective a sculei electrice, în funcție de tipul și modul în care scula electrică este utilizată, în special, ce tip de piesă de lucru este prelucrată.

Încercați să mențineți solicitarea cât mai redusă posibil. Măsuri exemplificative: limitarea timpului de lucru. Totodată, se vor lua în considerare componentele ciclului de exploatare (de ex. timpii în care scula electrică este deconectată și în care este conectată, însă funcționează fără sarcină).

7 Despachetare

AVERTIZARE

Produsul și materialele de ambalare nu sunt jucării pentru copii!

Copiii nu au voie să se joace cu sacii din plastic, foliile și piesele mici! Există pericol de înghițire și sufocare!

• Deschideți ambalajul și scoateți cu precauție produsul.
• Înlăturați materialul de ambalat, precum și siguranțele de ambalare și de transport (dacă există).
• Verificați dacă pachetul de livrare este complet.
• Verificați dacă produsul și accesoriile prezintă deteriorări de la transport. Eventualele prejudicii trebuie semnalate companiei de transport, prin care a fost livrat produsul. Reclamațiile ulterioare nu sunt admise.
• Dacă este posibil, păstrați ambalajul până la expirarea perioadei de garanție.
• Înainte de exploatare, familiarizați-vă cu produsul prin intermediul manualului de utilizare.
• În cazul accesoriilor, precum și a pieselor de uzură și de schimb, utilizați numai piese originale. Piesele de schimb se găsesc la reprezentantul comercial.
• În caz de comenzi, indicați numărul articolului, precum și tipul și anul fabricației produsului.

8 Montajul

AVERTIZARE

Pericol de vătămare!

Nu introduceți fișa de rețea în priză, dacă produsul nu este gata de utilizare.

AVERTIZARE

Sculele de introducere pot fi ascuțite și fierbinți în timpul utilizării. Purtați întotdeauna mănuși de protecție, atunci când manipulați sculele de introducere.

La livrare sunt demontate unele piese. Asamblarea este simplă dacă respectați următoarele indicații.

Unealtă necesară:

• Cheie imbus 3 mm (14) • Cheie imbus 4 mm (13) • Cheie fixă de 13 mm* • Șurubelniță în cruce* • Ciocan din plastic*

* = nu este inclus în mod obligatoriu în pachetul de livrare! Curățați următoarele piese cu o cârpă curată și uscată:

• Tub de coloană (4) • Masă de găurit (5)
• Placă de bază (6)
• Mandrină de găurit (7)

8.1 Montarea tubului de coloană (4) (fig. 3)

1. Introduceți tubul de coloană (4) pe placa de bază (6).
2. Montați tubul de coloană (4) cu cele trei șuruburi cu cap hexagonal M8x20 mm (4a) de placa de bază (6). Utilizați o cheie fixă cu deschiderea de 13. Nu strângeți excesiv șuruburile cu cap hexagonal, în caz contrar fileturile din placa de bază (6) se pot rupe.

8.2 Montarea mesei de găurit (5) (fig. 4)

1. Scoateți inelul opritor (4b) din tubul coloanei (4) slăbind șurubul fără cap (4c). Utilizați o cheie imbus de 3 mm (14).
2. Așezați masa de găurit (5) pe tubul coloanei (4) și pe bara dințată (4d).
3. Împingeți masa de găurit (5) într-o poziție inferioară și fixați-o cu șurubul de imobilizare (5a).
4. Reașezați inelul opritor (4b) pe tubul coloanei (4) și strângeți șurubul fără cap (4c). Utilizați o cheie imbus de 3 mm (14).

8.3 Montarea suportului manivelei (4f) și a manivelei (4e) (Fig. 5)

1. Înșurubați suportul manivelei (4f) în sensul acelor de ceasornic pe filetul reglării înălțimii. Utilizați o șurubelniță în cruce.
2. Așezați manivela (4e) pe suportul manivelei (4f) și fixați-o cu șurubul fără cap. Utilizați o cheie imbus de 3 mm (14).

8.4 Montarea unității motorului (2) (fig. 6)

1. Atașați unitatea motorului (2) la tubul coloanei (4).
2. Fixați unitatea motorului (2) cu cele două șuruburi de fixare (2a) pe lateral. Utilizați o cheie imbus de 4 mm (13).

8.5 Montarea mânerelor (3) (fig. 7)

1. Înșurubați mânerele (3) în orificiile de montare ale ghidajului axului manual (3a) și strângeți-le strâns manual.

8.6 Montarea mandrinei de găurit (7) (Fig. 8)

1. Fixați mandrina de găurit (7) în conul arborelui portburghiu (7a).
2. Asigurați mandrina de găurit (7) cu câteva lovituri ușoare pe vârful mandrinei de găurit. Utilizați un ciocan din plastic pentru acest lucru.

9 Înainte de punerea în funcțiune

! AVERTIZARE

Scoateți întotdeauna fișa de rețea înainte de a efectua reglajele aparatului.

Unealtă necesară:

• Cheie imbus 3 mm (14) - 2x cheie fixă cu deschiderea de 14 mm* - Cheie fixă de 19 mm*

9.1 Utilizare ca mașină staționară (Fig. 10)

Pentru utilizare continuă, produsul trebuie montat pe un banc de lucru.

• Instalați mașina într-o poziție stabilă, adică înșurubați-o ferm pe un banc de lucru sau un schelet de bază fix.
• În acest scop, în placa de bază (6) se află orificiile de fixare.
• Marcați găurile perforate.
• Așezați produsul așa cum doriți să fie instalat ulterior.
• Desenați pozițiile orificiilor care urmează să fie găurite pe bancul de lucru. Acestea sunt prestabilite de orificiile de fixare din placa de bază (6).
• Găuriți orificiile (cu un diametru de cel puțin 11 mm) prin bancul de lucru.
• Așezați produsul peste orificiile perforate în linie cu orificiile de fixare din placa de bază (6) și ghidați șuruburile* (M10) cu lungime adecvată de sus prin orificii.
• Înșurubați piulițele* de jos pe șuruburile* (M10).
• Strângeți bine piulițele* cu ajutorul a două chei fixe cu deschidere de 17.

* = Nu este inclus în pachetul de livrare!

9.2 Reglare masă de găurit (5) (fig. 11, 12)

9.2.1 Reglarea înălțimii mesei de găurit (Fig. 10)

1. Desfaceți șurubul de imobilizare (5a).
2. Reglați masa de găurit (5) la înălțimea dorită cu ajutorul manivelei (4e).
3. Strângeți din nou șurubul de imobilizare (5a).

Indicație:

Este posibil ca laserul transversal să trebuiască reajustat. A se vedea 9.7.

9.2.2 Înclinarea mesei de găurit (5) (fig. 11)

De asemenea, puteți regla înclinarea mesei de găurit (5).

1. În acest scop, desfaceți șurubul de imobilizare (5b) de sub masa de găurit (5). Utilizați o cheie fixă cu deschiderea de 19.
2. Înclinați masa de găurit (5) spre dreapta sau spre stânga, după cum doriți, până la maximum 45°.
3. Strângeți din nou șurubul de imobilizare (5b). Utilizați o cheie fixă cu deschiderea de 19.

9.3 Conectarea/deconectarea laserului (fig. 18)

Pornirea

1. Conectați fișa de rețea la o priză de alimentare securizată în mod corespunzător.
2. Apăsați comutatorul de pornire/oprire (8a) pentru a conecta produsul.

Oprirea

1. Apăsați comutatorul de pornire/oprire (8a) din nou, pentru a deconecta produsul.

9.4 Alinierea piesei de lucru (fig. 13, 18)

1. Conectați laserul, conform descrierii de la 9.3.
2. Punctul de intersecție a celor două linii laser vă indică punctul central de găurire. Dacă este necesar, setați poziția punctului de tăiere, conform descrierii de la 9.7.
3. Aliniați marcajul dumneavoastră de pe piesa de prelucrat cu crucea laser.

9.5 Asigurarea piesei

• Trebuie să se asigure că piesa este fixată în siguranță.
• Nu prelucrați piesele de lucru care sunt prea mici pentru o fixare fermă.
• Prelucrați numai piesele de lucru care pot fi fixate în siguranță între fălcile de fixare. Piesa de lucru nu trebuie să fie prea mare, prea mică sau pliabilă. În caz contrar, nu se poate aplica o fixare sigură.
• Utilizați un suport suplimentar pentru piesă, dacă este necesar pentru stabilitatea acesteia.
• Asigurați piesa de lucru. Utilizați dispozitive de strângere/menghine pentru a imobiliza piesa de lucru. Astfel, ea va fi ținută mai sigur decât cu mâna.

9.6 Introducerea/extragerea sculei de lucru (fig. 14)

AVERTIZARE

Nu lăsați niciodată cheia de mandrină în mandrină!

AVERTIZARE

Sculele de introducere pot fi ascuțite și fierbinți în timpul utilizării. Purtați întotdeauna mănuși de protecție atunci când manipulați sculele de introducere.

PRECAUȚIE

Când unealta de lucru este în funcțiune, țineți mâinile la distanță de zona de lucru.

Indicație:

Verificați stabilitatea sculei de introducere.

Sculele de introducere fixate incorrect sau necorespunzător se pot desprinde în timpul funcționării și vă pot răni.

- Puteți păstra cheia de mandrină (9a) în suportul cheii de mandrină (9).

1. Scoateți cheia de mandrină (9a) din suportul cheii de mandrină (9).
2. Desfaceți bacurile de prindere ale mandrinei de găurit (7) cu cheia de mandrină (9a).
3. Extrageți scula de lucru*.
4. Introduceți o sculă de lucru* nouă.
5. Tensionați bacurile de prindere ale mandrinei de găurit (7) cu cheia de mandrină (9a).
6. Așezați din nou cheia de mandrină (9a) în suportul cheii de mandrină (9).
7. Verificați poziția centrată a sculei de lucru*.
8. Executați o probă de funcționare scurtă pentru a verifica centricitatea rulajului sculei de lucru*.

* = nu este inclus în mod obligatoriu în pachetul de livrare!

9.7 Verificarea/Reglarea laserului (fig. 12, 13, 18)

Verificați laserul:

1. Prindeți o sculă de lucru cu diametru mic în mandrina de găurit (7), conform descrierii de la 9.6.
2. Așezați o piesă de prelucrat sub scula de lucru, pe masa de găurit (5).
3. Conectați laserul, conform descrierii de la 9.3.
4. Coborâți scula de lucru pe piesa de lucru, cu ajutorul mânerelor (3).
5. Punctul de intersecție al crucii laser trebuie să fie exact la vârful sculei de lucru.

Reglați laserul:

1. Desfaceți șurubul fără cap (12a). Utilizați o cheie imbus de 3 mm (14).
2. Rotiți lentila laserului (12), pentru a regla linia laserului.
3. Strângeți din nou șurubul fără cap (12a). Utilizați o cheie imbus de 3 mm (14).
4. Repetați procesul pe cealaltă parte.

9.8 Reglare turație (fig. 15)

AVERTIZARE

Pericol de strivire!

Atenție la degete!

AVERTIZARE

Întotdeauna trebuie utilizate fuliile de transmisie situate în poziții opuse. Dacă fuliile de transmisie sunt utilizate la înălțimi diferite, cureaua de acționare va fi distrusă!

Indicație:

Produsul este echipat cu un comutator de siguranță. Aceasta înseamnă că produsul nu poate fi pornit dacă apărătoarea angrenajului este deschisă sau nu este închisă corespunzător.

1. Desfaceți șurubul de închidere (1b) al apărătorii angrenajului (1).
2. Deschideți apărătoarea angrenajului (1).
3. Desfaceți șurubul de închidere (2b) al unității motorului (2).
4. Împingeți unitatea motorului (2) în direcția tubului de coloană (4) pentru a detensiona cureaua de acționare (1c).
5. Așezați cureaua de transmisie (1c) pe combinația dorită între fulia de transmisie de pe partea axului (1d) și fulia de transmisie de pe partea motorului (1e), pentru a obține turația specificată:

1. Împingeți unitatea motorului (2) departe de tubul de coloană (4) pentru a strânge cureaua de acționare (1c). Cureaua de acționare (1c) este tensionată corect atunci când poate fi apăsată în aproximativ 1 cm.
2. Strângeți la loc șurubul de imobilizare (2b) al unității motorului (2).
3. Închideți apărătoarea angrenajului (1) și fixați-o cu șurubul de închidere (1b).

Asigurați-vă că comutatorul de siguranță (1a) este cuplat și capacul transmisiei (1) este închis corespunzător.

9.9 Reglarea adâncimii de găurire (fig. 8, 16)

1. Slăbiți piulița de blocare M10 (11b) a opritorului de adâncime (11) și deplasați-o într-o poziție mai înaltă împreună cu piulița M10 (11c) de dedesubt. Utilizați două chei cu deschiderea de 17.
2. Introduceți o sculă de lucru, așa cum este descris la 9.6, în mandrina de găurit (7).
3. Coborâți arborele port-burghiu (7a), prin intermediul mânerelor (3) pe piesa de lucru și țineți mânerele (3) în această poziție.
4. Montați piulița M10 (11c) pe orificiul (11a).
5. Aduceți arborele port-burghiului (7a) prin intermediul mânerelor (3), înapoi în poziția inițială. Asigurați-vă că piulița M10 (11c) nu se mișcă.
6. Acum rotiți piulița M10 (11c) în sus, la adâncimea de găurire dorită.
7. Blocați piulița reglată M10 (11c) cu piulița de blocare M10 (11b). Utilizați două chei cu deschiderea de 17.
8. Verificați dacă adâncimea setată este corectă.

9.10 Reglarea arcului de revenire a arborelui (fig. 8, 17)

1. Pentru mai mult spațiu de lucru, coborâți masa de găurit așa cum este descris la Reglare înălțime masă de găurit și rotire masă de găurit (5).
2. Introduceți o șurubelniță în canelura inferioară din față (10e) și mențineți-o acolo.
3. Îndepărtați contrapiulița M10 (10a). Utilizați o cheie fixă cu deschiderea de 14.
4. Slăbiți piulița M10 (10b) și trageți capacul arcului (10) spre exterior până când crestătura se decuplează de la butuc (10c). Rețineți că arcul este preîncărcat.
5. Rotiți cu atenție capacul arcului (10) în sens antiorar până când crestătura (10d) este aliniată cu butucul (10c) și poate fi apăsată. Utilizați o șurubelniță.
6. Verificați tensionarea arcului prin coborârea axului burghiului (7a) în poziția cea mai joasă, cu ajutorul mânerelor (3). Țineți capacul arcului (10) în poziție. Dacă este necesar, reglați tensiunea arcului prin capacul arcului (10).
7. În sens orar - reduce tensiunea arcului.
8. În sens antiorar - mărește tensiunea arcului.
9. După ce ați atins tensiunea dorită a arcului, strângeți din nou piulița M10 (10b).
10. Blocați piulița M10 (10b) cu piulița de blocare M10 (10a). Utilizați două chei cu deschiderea de 14.

10 Operarea

ATENȚIE

Este esențial să asamblați complet produsul înainte de punerea în funcțiune!

! AVERTIZARE

Pericol de vătămare!

Comutatorul de pornire/oprire și comutatorul de siguranță nu trebuie să fie blocate!

• Nu lucrați cu produsul dacă comutatorul este deteriorat. – Înainte de fiecare utilizare, asigurați-vă că produsul este în stare bună de funcționare.

! AVERTIZARE

Pericol de vătămare!

Nu introduceți fișa de rețea în priză, dacă produsul nu este gata de utilizare.

! AVERTIZARE

Sculele de introducere pot fi ascuțite și fierbinți în timpul utilizării. Purtați întotdeauna mănuși de protecție, atunci când manipulați sculele de introducere.

Indicații:

- Înainte de punerea în funcțiune trebuie montate toate capacele și dispozitivele de siguranță în conformitate cu prescripțiile. Autocolantele deteriorate sau ilizibile trebuie înlocuite.

- Înainte de racordarea produsului, convingeți-vă că datele de pe plăcuța de fabricație coincid cu datele rețelei.

- Aveți în vedere că, la punerea în funcțiune a mecanismului de pornire la produsele acționate de motor, se va pune în funcțiune și scula de tăiere.

- Nu folosiți produsul cu dispozitive de protecție defecte sau fără dispozitive de siguranță.

- Asigurați-vă că produsul nu atinge nimic înainte de pornire.

- Verificați materialul care urmează să fie prelucrat pentru obiecte străine, cum ar fi cuie, șuruburi, etc. și îndepărtați-le.

- Asigurați-vă că suprafața care urmează să fie prelucrată este uscată și fără praf.

- După pornire, așteptați până când produsul a atins turația maximă. Abia apoi puteți începe lucrul.

10.1 Pornirea și oprirea produsului (fig. 18)

Pornirea

1. Conectați fișa de rețea la o priză de alimentare securizată în mod corespunzător.
2. Apăsați comutatorul de pornire/oprire (8), pentru a conecta produsul.

Oprirea

1. Apăsați comutatorul de pornire/oprire (8) din nou, pentru a deconecta produsul.
2. Așteptați ca produsul să intre în stare de repaus.

11 Indicații de lucru

ATENȚIE

Avansul și turația arborelui sunt determinante pentru durabilitatea sculei de lucru!

• Viteza de tăiere se determină prin turația arborelui de găurire și prin diametrul sculei de lucru.
• Ca regulă generală, este valabil că cu cât este mai mare diametrul sculei de lucru, cu atât mai mică trebuie aleasă turația.
• La rezistență mecanică mai ridicată a piesei trebuie să fie mai ridicată presiunea de așchiere.
• Prin retragerea repetată a sculei de lucru asigurați o eliminare mai ușoară a așchiilor.
• Eliminarea așchiilor este îngreunată în special la găurile adânci. În acest caz micșorați avansul și turația.
• Pentru a evita o uzură exagerată a tăișului sculei de lucru, la găurile cu diametrul de peste 8.0 mm trebuie să efectuați mai întâi o găurire preliminară cu o sculă de lucru cu diametrul mai mic.
• Nu lăsați burghiul să zornăie pe piesa de prelucrat, deoarece acest lucru va duce cel mai probabil la o creștere semnificativă a vibrățiilor.

- Piesa de prelucrat trebuie prinsă sau fixată pe suportul pentru piesă. Nu găuriți în piese care sunt prea mici pentru prinderea sigură. Ținerea fermă cu mâna a piesei poate provoca vătămări.

11.1 Găurirea (fig. 8, 13)

1. Marcați locul de găurit pe piesă folosind un punctator* sau un cui ascuțit*.
2. Așezați piesa de prelucrat pe masa de găurire (5). (A se vedea 9.5).
3. Introduceți o sculă de lucru în mandrina de găurit (7) (A se vedea 9.6).
4. Coborâți arborele port-burghiului (7a) cu mânerele (3) și centrați scula de lucru deasupra locului de pe piesă care trebuie găurit. Procedați în continuare, așa cum este descris la 9.4.
5. Porniți produsul (A se vedea 10.1).
6. Coborâți arborele port-burghiului (7a) cu ajutorul mânerelor (3).
7. Găuriți piesa cu avansul adecvat și adâncimea dorită.
8. Alegeți lubrifiantul corect bazat pe materialul piesei și al burghiului, precum și pe tipul de găurire.
9. Aveți în vedere o eventuală rupere necesară a șpanului pe parcursul spre adâncimea de găurire dorită.
10. Dirijați arborele port-burghiului (7a) prin intermediul mânerelor (3) încet, înapoi în poziția inițială.

* = nu este inclus în mod obligatoriu în pachetul de livrare!

11.2 Coborâre și găurire de centrare

Cu acest produs executa și teșituri sau găuri de centrare. În cadrul acestei acțiuni, aveți în vedere ca, coborârea să fie efectuată cu viteza cea mai scăzută, iar găurirea de centrare cu viteză ridicată.

11.3 Prelucrarea lemnului

Indicație:

Vă rugăm să aveți în vedere că la prelucrarea lemnului trebuie utilizat un sistem adecvat de aspirare a prafului, deoarece praful de lemn poate fi dăunător sănătății. În timpul lucrărilor care produc praf purtați neapărat o mască adecvată de protecție împotriva prafului.

12 Curățarea și întreținerea curentă

AVERTIZARE

Dispuneți unui atelier de specialitate efectuarea lucrărilor de reparații și întreținere curentă care nu sunt descrise în acest manual de exploatare. Utilizați numai piese de schimb originale.

AVERTIZARE

Lucrările de întreținere curentă sau de curățare neconforme cu prescripțiile pot provoca vătămări!

AVERTIZARE

În cazul lucrărilor de curățare, revizie și întreținere curentă poate porni în mod neașteptat produsul și duce astfel la vătămări și arsuri.

• Opriți produsul. – Scoateți fișa de rețea. – Lăsați produsul să se răcească. – Extrageti scula de lucru.

12.1 Curățarea

• Feriți dispozitivele de protecție, fantele pentru aer și carcasa motorului cât mai mult posibil de praf și murdărie. Frecați produsul cu o lavetă curată* sau suflați cu aer comprimat* la presiune scăzută. Vă recomandăm să curățați produsul imediat după fiecare utilizare.
• Nu scufundați niciodată produsul în apă sau în alte lichide pentru curățare.
• Păstrați întotdeauna produsul curat, uscat și fără ulei sau unsori de lubrifiere. Îndepărtați praful după fiecare utilizare și înainte de depozitare.
• Nu utilizați agenți chimici, alcalini, abrazivi sau alți agenți agresivi de curățare sau dezinfectare pentru a curăța produsul, deoarece aceștia pot deteriora suprafețele.
• Nu curățați instrumentul de introducere cât timp este încă în uz.
• Verificați menghina și fălcile de fixare. Acestea trebuie să fie curate, fără așchii și alte reziduuri.

12.2 Întreținere curentă (Fig. 15)

AVERTIZARE

Pericol de strivire!

Atenție la degete!

AVERTIZARE

Întotdeauna trebuie utilizate fuliile de transmisie situate în poziții opuse. Dacă fuliile de transmisie sunt utilizate la înălțimi diferite, cureaua de acționare va fi distrusă!

Indicație:

Produsul este echipat cu un comutator de siguranță. Aceasta înseamnă că produsul nu poate fi pornit dacă apărătoarea angrenajului este deschisă sau nu este închisă corespunzător.

12.2.1 Verificarea curelei de acționare (1c)

1. Desfaceți șurubul de închidere (1b) al apărătorii angrenajului (1).
2. Deschideți apărătoarea angrenajului (1).
3. Verificați tensiunea curelei de acționare (1c).
4. Cureaua de acționare (1c) este tensionată corect atunci când poate fi apăsată aproximativ 1 cm.
5. Verificați dacă cureaua de acționare (1c) prezintă fisuri, tăieturi sau alte deteriorări.
6. Închideți apărătoarea angrenajului (1) și fixați-o cu șurubul de închidere (1b). Asigurați-vă că comutatorul de siguranță (1a) este cuplat și capacul transmisiei (1) este închis corespunzător.

12.2.2 Tensionarea curelei de acționare (1c)

1. Desfaceți șurubul de închidere (1b) al apărătorii angrenajului (1).
2. Deschideți apărătoarea angrenajului (1).
3. Desfaceți șurubul de închidere (2b) al unității motorului (2).
4. Împingeți unitatea motorului (2) departe de tubul de coloană (4) pentru a strânge cureaua de acționare (1c).
5. Cureaua de acționare (1c) este tensionată corect atunci când poate fi apăsată aproximativ 1 cm.
6. Strângeți la loc șurubul de închidere (2b) al unității motorului (2).
7. Închideți apărătoarea angrenajului (1) și fixați-o cu șurubul de închidere (1b). Asigurați-vă că comutatorul de siguranță (1a) este cuplat și capacul transmisiei (1) este închis corespunzător.

12.2.3 Schimbarea curelei de acționare (1c)

1. Desfaceți șurubul de închidere (1b) al apărătorii angrenajului (1).
2. Deschideți apărătoarea angrenajului (1).
3. Desfaceți șurubul de închidere (2b) al unității motorului (2).
4. Scoateți cureaua de acționare veche (1c). Rotiți fuliile de transmisie (1d/1e) și trageți ușor cureaua de acționare (1c) în sus.
5. Așezați o curea de acționare nouă (1c).
6. Rotiți fulia de transmisie a axului/motorului (1d/1e) și apăsați ușor cureaua de acționare (1c) pe fulia de transmisie a axului/motorului (1d/1e). Asigurați-vă că cureaua de acționare (1c) este poziționată corect pe fulia de transmisie a axului/motorului (1d/1e).
7. Împingeți unitatea motorului (2) departe de tubul de coloană (4) pentru a strânge cureaua de acționare (1c).
8. Cureaua de acționare (1c) este tensionată corect atunci când poate fi apăsată aproximativ 1 cm.
9. Strângeți la loc șurubul de închidere (2b) al unității motorului (2).
10. Închideți apărătoarea angrenajului (1) și fixați-o cu șurubul de închidere (1b). Asigurați-vă că comutatorul de siguranță (1a) este cuplat și capacul transmisiei (1) este închis corespunzător.

1. Pentru a transporta produsul, deconectați-l de la sursa de alimentare și așezați-l într-o altă zonă desemnată în acest sens.
2. Pentru a preveni deteriorarea și vătămarea, trebuie să asigurați produsul împotriva răsturnării și alunecării, atunci când este transportat în autovehicule.
3. Protejați produsul împotriva loviturilor, șocurilor și vibrațiilor puternice, de ex. la transportul în autovehicule.
4. Nu transportați produsul prinzând de unitatea motorului.

Indicație:

Transportați produsul pe cât posibil împreună cu o a doua persoană.

1. Prindeți cu o mână placa de bază (6) și cu cealaltă stabilizați produsul de capacul transmisiei (1).

14 Depozitare

Depozitați produsul și accesoriile acestuia într-un loc întunecos, uscat și ferit de îngheț și inaccesibil pentru copii. Temperatura optimă de depozitare se situează între 5°C și 30°C.

Păstrați produsul în ambalajul original. Acoperiți aparatul pentru a-l proteja de praf sau umiditate. Păstrați manualul de utilizare împreună cu produsul.

15 Branșamentul electric

Motorul electric instalat este racordat pregătit de funcționare. Racordul corespunde dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN. Racordul la rețeaua electrică pus la dispoziție de client, precum și cablul prelungitor utilizat, trebuie să corespundă acestor prescripții.

15.1 Conductori de legătură electrici deteriorați

La conductorii de legătură electrici apar în mod frecvent deteriorări ale izolației.

Cauzele pentru aceasta pot fi:

• Puncte de apăsare, când conductorii de legătură trec prin ferestre sau fante de uși,
• Puncte de frângere, din cauza fixării sau ghidării improprii a conductorului de legătură,
• Puncte de tăiere cauzate de trecerea cu vehicule peste conductorii de legătură,
• Deteriorări ale izolației cauzate de smulgerea din priza de perete,
• Fisuri cauzate de învechirea izolației.

Utilizarea cablurilor de legătură electrice care prezintă asemenea deteriorări nu este permisă, acestea prezentând pericol de moarte din cauza deteriorării izolației.

Verificați regulat conductorii de legătură electrici dacă prezintă deteriorări. Aveți în vedere ca, la verificare, conductorul de legătură să nu stea suspendat de rețeaua electrică.

Conductorii de legătură electrici trebuie să corespundă dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN. Utilizați numai conductori de legătură cu același identificator.

Este prescris ca notația tipului să fie imprimată pe cablul de conexiune.

Indicații de securitate pentru schimbarea cablurilor de racord la rețeaua electrică deteriorate sau defecte Tipul racordului Y

Dacă este necesară înlocuirea conductei de racord la rețeaua electrică, această operație trebuie efectuată de producător sau de un reprezentant al acestuia, pentru a se evita apariția de pericole ulterioare.

15.2 Motorul de curent alternativ

Racordurile și reparațiile la echipamentul electric pot fi executate numai de specialiști electricieni.

• Tensiunea de rețea trebuie să fie 230 V\~.
• Cablurile prelungitoare până la o lungime de 25 m trebuie să aibă o secțiune de 1,5 milimetri pătrați.

16 Reparație și comandă pentru piese de schimb

După reparație sau întreținere curentă, asigurați-vă că sunt montate toate piesele de siguranță tehnică și că sunt în stare impecabilă. Accesul la piesele cu pericol de vătămare nu este permis altor persoane și copiilor.

ATENȚIE

Conform legislației privind răspunderea pentru produse, nu se acordă garanție pentru daunele care au fost cauzate de reparații necorespunzătoare sau din cauza neutilizării pieselor de schimb originale.

Contactați un punct de serviciu pentru clienți sau un specialist autorizat. Același lucru se aplică și pentru accesorii.

Puteți obține piese de schimb și accesorii de la centrul nostru de service. În acest scop, scanați codul QR de pe pagina de titlu.

Racorduri și reparații

Racordurile și reparațiile la echipamentul electric pot fi executate numai de specialiști electricieni.

16.1 Comandă pentru piese de schimb

La comanda pentru piese de schimb, trebuie furnizate următoarele informații:

• Notație model
• Număr articol
• Datele de pe plăcuța de fabricație

16.2 Informații cu privire la service

Trebuie menționat faptul că, în cazul acestui produs, următoarele piese sunt supuse uzurii în conformitate cu utilizarea prevăzută sau uzurii naturale, respectiv că următoarele componente sunt necesare drept consumabile.

Piese de uzură: Cureaua de acționare*

* = nu este inclus în mod obligatoriu în pachetul de livrare!

17 Remedierea avariilor

Tabelul următor afișează simptomele de eroare și descrie modul de remediere a acestora în cazul în care produsul dumneavoastră nu funcționează corect. Dacă nu reușiți să localizați și să eliminați problema, contactați atelierul dumneavoastră de service.

Defecțiune Cauza posibilă Remediere
Arborele se deplasează prea rapid sau prea lent în poziția iniția-lă.	Arcul de revenire a arborelui este reglat incorect.	Setați arcul de revenire a arborelui.
Mandrina de găurit se tot des-prinde de pe arbore chiar dacă a fost fixată din nou.	Murdăria, unsoarea sau uleiul de pe arbore sau partea interioară a mandrinei de găurit.	Utilizați un curățător de uz casnic, pentru a curăța suprafața arborelui și a mandrinei de găurit.
Zgomot puternic produs pe par cursul funcționării.	-Tensionare curea trapezoidală greșită.	Reglați din nou tensionarea curelei trapezoidale.
	Arborele este prea uscat. Testați arborele.
	Roata de curea de pe arbore es-te slăbită.	Verificați stabilitatea piuliței de la roata de curea și strângeți-o dacă este cazul.
	Roata de curea de la motor este slăbită.	Strângeți ferm șuruburile de reglaj de la roata de curea a motorului.
Burghiul se stinge Viteză greșită.	Modificați viteza.
	Nu ies așchii din gaura perforată.	Deplasați burghiul regulat din gaura perforată, pen-tru a scoate așchiile.
	Burghiu tocit. Ascuțiți burghiul.
	Avans prea scăzut. Majorați avansul.
Burghiul deviază sau gaura nu este rotundă.	Locuri tari în lemn sau lungimea și unghiul vârfului burghiului sau diferite.	Ascuțiți burghiul.
	Burghiul este îndoit. Schimbați burghiul.
Burghiul se blochează în piesa de lucru.	Piesa de lucru și burghiul sunt în-clinate greșite sau avansul este prea mare.	Puneți ceva sub piesa de lucru sau fixați-o.
	Tensionare curea trapezoidală insuficientă.	Verificați tensiunea curelei trapezoidale și reglați, dacă este necesar.
Deviere exagerată și trepidarea burghiului.	Burghiu îndoit. Utilizați un burghiu drept.
	Uzură prea puternică a lagărului arborelui.	Schimbați lagărul arborelui.
	Burghiul nu este tensionat cen-trat în mandrina de găurit.	Verificați centrarea.
	Mandrina de găurit nu este fixată corect.	Fixați corect mandrina de găurit.

18 Eliminarea ca deșeu și revalorificarea

Indicații referitoare la ambalaj

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele ca deșeu, în mod ecologic.

Indicații referitoare la Legea privind echipamentele electrice și electronice (ElektroG)

Echipamentele uzate electrice și electronice nu reprezintă gunoi menajer și trebuie colectate separat, respectiv eliminate ca deșeu!

- Bateriile sau acumulatorii uzați care nu sunt încorporați în aparatul uzat trebuie îndepărtați fără a fi distruși înainte de predarea acestora! Eliminarea ca deșeu a acestora este reglementată de Legea privind bateriile.

• Deținătorii, respectiv utilizatorii echipamentelor electrice și electronice sunt obligați prin lege să le returneze după folosire.
• Utilizatorul final este personal responsabil de ștergerea datelor sale cu caracter personal din echipamentul uzat care trebuie eliminat ca deșeu!
• Simbolul pubelei de gunoi barate cu două linii în formă de X înseamnă că echipamentele electrice și electronice nu pot fi aruncate la gunoiul menajer.
• Echipamentele electrice și electronice pot fi predate gratuit la următoarele puncte:

- Puncte publice de eliminare sau colectare a deșeurilor (de exemplu, curțile clădirilor municipale)

- Puncte de vânzare ale echipamentelor electronice (fizice sau online), în cazul în care distribuitorii sunt obligați să primească produsele spre a fi colectate sau dacă oferă în mod voluntar acest serviciu.

- Puteți preda gratuit către producător, fără a fi necesară achiziționarea în prealabil a unui echipament nou, sau către un alt punct de colectare autorizat din apropierea dvs., până la trei echipamente electrice uzate din fiecare tip de echipament, cu o lungime laterală de maximum 25 de centimetri.

- Puteți afla care sunt condițiile suplimentare de colectare ale producătorului și distribuitorului la serviciul de asistență a clienților respectiv.

- În cazul în care un producător livrează un echipament electronic nou către o gospodărie privată, echipamentul electric uzat va fi colectat gratuit, la cererea utilizatorului final. În acest scop, contactați serviciul de asistență a clienților al producătorului.

- Acestea se aplică doar pentru aparatele care sunt instalate și achiziționate în țările Uniunii Europene și care sunt supuse Directivei Europene 2012/19/UE. Este posibil ca în țările din afara Uniunii Europene să se aplice alte dispoziții pentru eliminarea ca deșeu a echipamentelor electrice și electronice uzate.

19 Declarație de conformitate UE

Traducerea declarației de conformitate originale

Producător:

Scheppach GmbH

Declarăm pe proprie răspundere că produsul descris aici coincide cu directivele și normele în vigoare.

Marcă: SCHEPPACH

Notație art.: Mașină de găurit de banc - TBM250

Nr. art. 5906833901

Directive UE:

2014/30/UE, 2006/42/UE, 2011/65/UE*,

* Obiectul declarației descris mai sus îndeplinește prescripțiile directivei 2011/65/UE a Parlamentului European și a Consiliului din 8 iunie 2011 asupra limitării utilizării anumitor substanțe periculoase în aparatele electrice și electronice.

Norme aplicate:

EN 62841-1:2015/A11:2022;

EN 62841-3-13:2017

EN IEC 55014-1:2021;

EN IEC 55014-2:2021;

EN IEC 61000-3-2: 2019/A1:2021/A2:2024;

EN 61000-3-3:2013/A1:2019/A2:2021

Împuternicit pentru documentație:

Ann-Katrin Bloching

Günzburger Str. 69

D-89335 Ichenhausen

Deficiențele evidente trebuie reclamate în interval de 8 zile după primirea mărfii, în caz contrar cumpărătorul nu mai poate formula nicio pretenție în legătură cu aceste deficiențe. Dacă mașinile noastre sunt exploatate corect, asigurăm garanție pe durata termenului de garanție legal din momentul predării, în sensul că înlocuim gratuit orice componentă a mașinii devenită inutilizabilă în acest interval de timp ca urmare a defectelor de material sau de execuție. Pentru componentele pe care nu le executăm noi, asigurăm o garanție doar în măsura în care avem noi dreptul la pretenții de garanție legală față de furnizorii preliminari. Costurile pentru montarea componentelor noi vor fi suportate de cumpărător. Pretențiile de conversie și de reducere și alte pretenții de despăgubire pentru prejudicii sunt excluse.

Garanție Letonă

Deficiențele evidente trebuie reclamate în termen de 8 zile de la primirea mărfii, în caz contrar cumpărătorul pierde toate drepturile referitoare la astfel de deficiențe. Pentru mașinile noastre acordăm garanție pe durata termenului legal de garanție de la data predării, cu condiția ca acestea să fie manipulate corect, în sensul că înlocuim gratuit orice componentă a mașinii care devine inutilizabilă în această perioadă din cauza unor defecte de material sau de fabricație. Pentru componentele pe care nu le producem noi, acordăm garanție doar în măsura în care obținem drepturi de garanție de la furnizorii noștri. Costurile de montare a pieselor noi sunt suportate de cumpărător. Dreptul la înlocuire și reducere a prețului, precum și alte cereri de despăgubire sunt excluse.

Garanție Turcă
