TBM250 - Gręžtuvas SCHEPPACH - Nemokama naudojimo instrukcija

Produkto tipas	Stalo koloninis gręžtuvas
Prekės ženklas	Scheppach
Modelis	TBM250
Maitinimo įtampa	230-240 V~ / 50 Hz
Vardinė galia (S1)	350 W
Maksimali galia (S2 10 min)	550 W
Sukimosi greitis (tuščiąja eiga, velenas)	510 - 2 430 min⁻¹
Gręžimo griebtuvas	B16, Ø 1,5 - 13 mm
Gręžimo eiga	50 mm
Svoris	18 kg
Pagrindo matmenys	319 x 186 mm
Stalo matmenys	194 x 165 mm
Apdirbamos medžiagos	Metalas, mediena, plastikas, plytelės
Integruotas lazeris	Taip, kryžminėmis linijomis
Apsaugos klasė	I
Apsaugos indeksas	IPX0
Garso slėgio lygis (L_pA)	69 dB (neapibrėžtis 3 dB)
Garso galios lygis (L_wA)	82 dB (neapibrėžtis 3 dB)
Saugos sistema	Apsauginis jungiklis ant transmisijos dangčio
Priežiūra	Reguliariai valyti, tikrinti ir įtempti pavaros diržą
Dėvimos dalys	Pavaros diržas
Garantija	Teisinė garantija (defektai pranešti per 8 dienas)
Standartai	EN 62841-1, EN 62841-3-13, EN IEC 55014, EN 61000

Dažnai užduodami klausimai - TBM250 SCHEPPACH

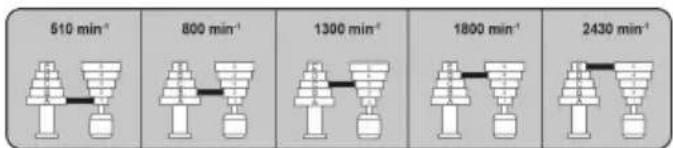

Kaip nustatyti sukimosi greitį?

Atidarykite transmisijos dangtį (1) atsukdami uždarymo varžtą (1b). Atsukite variklio bloko tvirtinimo varžtą (2b), pastumkite variklį link kolonos, kad atpalaiduotumėte diržą. Uždėkite diržą ant norimo skriemulių derinio (1d/1e), kad gautumėte norimą greitį (510, 800, 1300, 1800 arba 2430 min⁻¹). Įtempkite diržą atitraukdami variklį (apytiksliai 1 cm įlinkis), tada priveržkite visus varžtus.

Kaip pakeisti grąžtą griebtuve?

Išimkite griebtuvo raktą (9a) iš jo laikiklio (9). Įstatykite raktą į griebtuvą ir pasukite, kad atlaisvintumėte nasrus. Išimkite seną grąžtą, įstatykite naują ir priveržkite nasrus raktu. Visada grąžinkite raktą į jo laikiklį prieš įjungdami. Mūvėkite apsaugines pirštines.

Ką daryti, jei grąžtas užstringa detaleje?

Nedelsiant sustabdykite mašiną paspausdami įjungimo/išjungimo jungiklį (8). Nespauskite jėga. Išnagrinėkite priežastį: netinkamai pritvirtinta detalė, per didelis pastūmimas arba atbukęs grąžtas. Tinkamai paremkite arba pritvirtinkite detalę, sumažinkite pastūmimą arba pakeiskite grąžtą. Taip pat patikrinkite pavaros diržo įtempimą.

Kaip išvalyti koloninį gręžtuvą?

Atjunkite maitinimo kištuką ir leiskite atvėsti. Išimkite pagalbinį įrankį. Naudokite švarią šluostę arba suslėgtą orą esant mažam slėgiui, kad pašalintumėte dulkes iš ventiliacijos angų ir variklio. Niekada nepanardinkite mašinos į vandenį. Nenaudokite agresyvių cheminių medžiagų. Valykite po kiekvieno naudojimo.

Kokia yra Scheppach TBM250 gręžtuvo galia?

Vardinė galia nuolatinio darbo režimu (S1) yra 350 W. Trumpalaikio darbo režimu (S2, 10 min) maksimali galia siekia 550 W.

Kaip naudoti valdymo lazerį?

Prijunkite mašiną ir paspauskite lazerio įjungimo/išjungimo jungiklį (8a), kad jį įjungtumėte. Dviejų lazerio linijų sankirta rodo grąžto centrą. Norėdami sulygiuoti detalę, pastatykite žymėjimą po kryžiumi. Jei reikia, sureguliuokite lazerį atsukdami galinį varžtą (12a) ir sukdami objektyvą (12). Po reguliavimo vėl priveržkite.

Kaip nustatyti gręžimo gylį?

Atsukite fiksavimo veržlę M10 (11b) ir veržlę M10 (11c) ant gylio ribotuvo (11). Nuleiskite veleną rankenomis, kol grąžtas palies detalę. Uždėkite veržlę (11c) ant angos (11a). Pakelkite veleną, tada pasukite veržlę (11c) aukštyn iki norimo gylio. Užfiksuokite fiksavimo veržle (11b). Patikrinkite gylį.

Kaip pakeisti pavaros diržą?

Atjunkite mašiną. Atidarykite transmisijos dangtį (1). Atsukite variklio bloko tvirtinimo varžtą (2b). Išimkite seną diržą sukdami skriemulius. Uždėkite naują diržą ant skriemulių (1d/1e). Atitraukite variklį, kad įtemptumėte diržą (apytiksliai 1 cm įlinkis). Priveržkite varžtą (2b) ir uždarykite dangtį.

Kokios saugos instrukcijos yra būtinos?

Visada dėvėkite apsauginius akinius ir klausos apsaugą. Nemūvėkite pirštinių šalia besisukančio grąžto. Laikykite plaukus ir drabužius atokiai nuo judančių dalių. Tvirtai pritvirtinkite apdirbamą detalę. Prieš bet kokį reguliavimą atjunkite maitinimo kištuką. Laikykitės naudojimo instrukcijos ir saugos simbolių.

Kaip saugiai transportuoti gręžtuvą?

Atjunkite mašiną. Su antru asmeniu viena ranka suimkite pagrindą (6), o kita ranka stabilizuokite transmisijos dangtį (1). Venkite imti už variklio bloko. Apsaugokite mašiną nuo smūgių ir vibracijos transportavimo metu. Laikykite sausoje, nuo šalčio apsaugotoje vietoje, vaikams nepasiekiamoje vietoje.

NAUDOJIMO INSTRUKCIJA TBM250 SCHEPPACH

LT Stalinės gręžimo staklės | Originalios eksploatavimo instrukcijos vertimas.... 184

2 Gaminio aprašymas (1–18 pav.).... 185

3 Komplektacija (2 pav.).... 185

4 Naudojimas pagal paskirtį.... 185

5 Saugos nurodymai 186

6 Techniniai duomenys 187

7 Išpakavimas 188

8 Montavimas.... 188

9 Prieš pradedant eksploatuoti.... 189

10 Valdymas 191

11 Darbo nuorodos 191

12 Valymas ir techninė priežiūra.... 192

13 Transportavimas (1 pav.) 193

14 Laikymas.... 193

15 Elektros prijungimas.... 193

16 Remontas ir atsarginių dalių užsakymas...... 193

17 Sutrikimų šalinimas 194

18 Utilizavimas ir pakartotinis atgavimas .... 195

19 EB atitikties deklaracija 195

20 Perspektyvinis brėžinys.... 322

Ant gaminio esančių simbolių aiškinimas

Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį į galimą riziką. Saugos simboliai ir jų paaiškinimai turi būti aiškiai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių.

	Prieš eksploatacijos pradžią perskaitykite eksploatavimo instrukciją ir saugos nurodymus bei jų laikykitės!
	Dėmesio! Nesilaikant ant gaminio esančių saugos ženklų ir įspėjamųjų nuorodu bei saugos ir valdymo nuorodu, galima patirti nuo sunkių iki mirtinų traumų.
	Užsidėkite apsauginius akinius.
	Naudokite klausos apsaugą.
	Naudokite plaukų tinklelį!
	Vykstant eksploatavimui, nemūvėkite pirštinių!

	Dėmesio! Laikykite rankas toliau nuo besi-sukančio įstatomo įrankio.
	Eksploatuojant variklis stipriai įkaista, todėl jo nelieskite!
	Techninės priežiūros, pertvarkymo, nustatymo ir valymo darbus atlikite tik išjungę gaminį ir ištraukę tinklo kištuką!
	Dėmesio! lazerio spinduliuotė
	Grążto skersmuo
	Grążto griebtuvo laikiklis
	Maksimalus įstatomo įrankio koto skersmuo
	Pavarų dėžės perdavimas
	Gaminys atitinka galiojančias Europos direktyvas.
	Gaminys atitinka galiojančias Serbijos gaires.

1 Įvadas

Gamintojas:

Scheppach GmbH

Mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju gaminiu.

Nuoroda:

Pagal galiojantį Atsakomybės už gaminį įstatymą šio gaminio gamintojas neatsako už žalą, kuri atsiranda šiame gaminyje arba dėl jo:

• netinkamai naudojant, - nesilaikant naudojimo instrukcijos, - remontuojant tretiesiems asmenims, neįgaliotiems specialistams, - montuojant ir keičiant neoriginalias atsargines dalis, - naudojant ne pagal paskirtį, - sugedus elektros įrangai, nesilaikant elektrai keliamų reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE0113.

Atkreipkite dėmesį:

naudojimo instrukcija yra šio gaminio dalis.

Joje pateikiamos svarbios nuorodos, kaip su gaminiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti gaminio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę. Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis gaminio eksploatavimui galiojančių taisyklių.

Prieš naudodami gaminį, susipažinkite su visomis gaminio naudojimo ir saugos nuorodomis. Eksploatuokite gaminį tik, kaip aprašyta, ir nurodytoms naudojimo sritims. Laikykite naudojimo instrukciją saugioje vietoje ir, perduodami gaminį tretiesiems asmenims, kartu perduokite ir visą dokumentaciją.

2 Gaminio aprašymas (1–18 pav.)

1. Pavarų dėžės uždangalas 1a. Saugos jungiklis 1b. Uždarymo varžtas 1c. Pavaros diržas 1d. Suklio pusės varantysis skriemulys 1e. Variklio pusės varantysis skriemulys
2. Variklio mazgas 2a. Tvirtinimo varžtai 2b. Fiksavimo varžtas
3. Rankena 3a. Rankinė suklio kreipiamoji
4. Koloninis vamzdis 4a. Šešiabriaunis varžtas (M8x20 mm) 4b. Atraminis žiedas 4c. Varžtas su galvute 4d. Dantytasis strypas 4e. Rankenėlė (aukščio reguliavimo) 4f. Rankenėlės tvirtinimo anga
5. Gręžimo stalas 5a. Fiksavimo varžtas 5b. Fiksavimo varžtas (posvyrio)
6. Grindu plokštė
7. Gražto griebtuvas 7a. Gręžimo suklys
8. Įj./išj. jungiklis (pavaros) 8a. Įj./išj. jungiklis (lazerio)
9. Gražto griebtuvo rakto laikiklis 9a. Griebtuvo raktas
10. Spyruoklės gaubtelis 10a. Antveržlė M10 10b. Veržlė M10 10c. Stebulė 10d. Įranta 10e. Išdroža
11. Gylio ribotuvas (su skale) 11a. Kiaurymė 11b. Antveržlė M10 11c. Veržlė M10 11d. Skalės rodyklė
12. Lazerio objektyvas 12a. Varžtas su galvute
13. 4 mm raktas su vidiniu šešiabriauniu
14. 3 mm raktas su vidiniu šešiabriauniu

3 Komplektacija (2 pav.)

Poz. Kiekis Pavadinimas

1. 1 x Variklio mazgas
2. 3 x Rankena
3. 1 x Koloninis vamzdis

4a. 3 x Šešiabriaunis varžtas (M8x20 mm)

4e. 1 x Rankenėlė (aukščio reguliavimo)

4f. 1 x Rankenėlės tvirtinimo anga 5. 1 x Gręžimo stalas 5a. 1 x Fiksavimo varžtas 6. 1 x Grindu plokštė 7. 1 x Grąžto griebtuvas 9a. 1 x Griebtuvo raktas 13. 1 x 4 mm raktas su vidiniu šešiabriauniu 14. 1 x 3 mm raktas su vidiniu šešiabriauniu 1 x Stalinės gręžimo staklės 1 x Eksploatavimo instrukcija

4 Naudojimas pagal paskirtį

Stalinis gręžtuvas skirtas metalui, medienai, plastikui ir plytelėms gręžti. Galima naudoti cilindrinių kotų grąžtus nuo 1,5 mm iki 13 mm gręžimo skersmens.

Gaminį leidžiama naudoti tik pagal paskirtį. Bet koks kitoks naudojimas laikomas ne pagal paskirtį. Už su tuo susijusią žalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne gamintojas.

Naudojimo pagal paskirtį dalis taip pat yra saugos nurodymų, montavimo instrukcijos ir naudojimo instrukcijoje pateiktų eksploatavimo nurodymų laikymasis.

Asmenys, kurie gaminį naudoja ir atlieka jo techninę priežiūrą, turi būti su ja susipažinę ir informuoti apie galimus pavojus.

Atlikus gaminio modifikacijas, už su tuo susijusią žalą gamintojas neatsako.

Gaminį leidžiama eksploatuoti tik su gamintojo originaliomis dalimis ir priedais.

Laikykitės gamintojo saugos, darbo ir techninės priežiūros reikalavimų bei techniniuose duomenyse nurodytų matmenų.

Atkreipkite dėmesį į tai, kad mūsų gaminiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai gaminys naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

Signalinių žodžių aiškinimas naudojimo instrukcijoje.

! PAVOJUS Signalinis žodis, žymintis tiesioginę pavojingą situaciją, kurios nevengiant pasekmė bus mirtini arba sunkūs sužalojimai.

! ĮSPĖJIMAS

Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė gali būti mirtini arba sunkūs sužalojimai.

ATSARGIAI

Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė bus lengvi arba vidutinio sunkumo sužalojimai.

DĖMESIO

Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė gali būti gaminio arba turto / nuosavybės apgadinimas.

5 Saugos nurodymai

Bendrieji saugos nurodymai dėl elektrinių įrankių

ĮSPĖJIMAS

Perskaitykite visas šiam elektriniam įrankiui taikomus saugos nurodymus, instrukcijas, iliustracijas ir techninius duomenis.

Netinkamai laikantis saugos nuorodų ir nurodymų, galima patirti elektros smūgį, gali kilti gaisras ir (arba) galima sunkiai susižaloti.

Išsaugokite visus saugos nurodymus ir instrukcijas ateičiai.

Saugos nuorodose naudojama sąvoka „Elektrinis įrankis“ susijusi su iš tinklo veikiančiais elektriniais įrankiais (su tinklo laidu) arba akumuliatoriniais elektriniais įrankiais (be tinklo laido).

1) Sauga darbo vietoje

a) Jūsų darbo zona turi būti švari ir gerai apšviesta. Jei darbo zonos netvarkingos ir neapšviestos, gali įvykti nelaimingų atsitikimų. b) Nedirbkite su elektriniu įrankiu potencialiai sprogioje atmosferoje, kurioje yra degių skysčių, dujų arba dulkių. Elektriniai įrankiai skleidžia kibirkštis, kurios gali uždegti dulkes arba garus. c) Naudodami elektrinį įrankį, paprašykite, kad vaikai ir kiti asmenys laikytųsi atstumo. Nukreipus dėmesį, elektrinis įrankis gali tapti nevaldomas.

2) Elektros įrangos sauga

a) Elektrinio įrankio prijungimo kištukas turi tilpti į kištukinį lizdą. Jokiu būdu kištuko nemodifikuokite. Nenaudokite adapterių kištukų su įžemintais elektriniais įrankiais. Esant nemodifikuotiems kištukams ir tinkamiems kištukiniams lizdams, mažėja elektros smūgio pavojus. b) Venkite kūno sąlyčio su įžemintais paviršiais, pvz., vamzdžiais, šildytuvais, viryklėmis ir šaldytuvais. Kai Jūsų kūnas įžemintas, kyla didesnis elektros šoko pavojus. c) Saugokite elektrinius įrankius nuo lietaus arba drėgmės. Patekus į elektrinį įrankį vandens, didėja elektros smūgio pavojus. d) Nenaudokite jungiamojo laido, norėdami už jo nešti ar pakabinti elektrinį įrankį arba iš kištukinio lizdo ištraukti kištuką. Saugokite jungiamąjį laidą nuo karščio, alyvos, aštrių briaunų arba judančių dalių. Dėl pažeistų arba susipynusių jungiamųjų laidų kyla didesnis elektros smūgio pavojus. e) Kai su elektriniu įrankiu dirbate lauke, naudokite tik išorinei sričiai skirtus ilginamuosius laidus. Naudojant išorinei sričiai tinkamą ilginamąjį laidą, sumažėja elektros smūgio rizika.

f) Jeigu elektrinio įrankio eksploatavimas drėgnoje aplinkoje yra neišvengiamas, naudokite apsauginį nebalanso srovės jungiklį. Naudojant apsauginį nebalanso srovės jungiklį, mažėja elektros smūgio pavojus.

3) Asmenų sauga

a) Dirbdami su elektriniu įrankiu, būkite atidūs ir galvokite apie tai, ką darote. Nenaudokite elektrinio įrankio, kai esate pavargę arba veikiami narkotinių medžiagų, alkoholio arba medikamentų. Jei naudodami elektrinį įrankį būsite neatidūs, galite rimtai susižaloti. b) Naudokite asmenines apsaugines priemones ir visada užsidėkite apsauginius akinius. Naudojant asmenines apsaugines priemones, pvz., kaukę nuo dulkių, neslidžius apsauginius batus, apsauginį šalmą arba klausos apsaugą, priklausomai nuo elektrinio įrankio tipo ir naudojimo būdo, mažėja rizika susižaloti.

c) Stenkitės nepradėti eksploatuoti neplanuotai. Prieš prijungdami elektros srovės tiekimą ir (arba) akumuliatorių, įsitikinkite, kad elektrinis įrankis išjungtas. Jei nešdami elektrinį įrankį laikote pirštą ant elektrinio įrankio arba prie elektros srovės tinklo jungiate įjungtą elektrinį įrankį, gali įvykti nelaimingų atsitikimų.

d) Prieš įjungdami elektrinį įrankį, pašalinkite nustatymo įrankius arba veržliaraktį. Įrankis arba raktas, kuris yra besisukančioje elektrinio įrankio dalyje, gali sužaloti.

e) Venkite nestandartinės kūno laikysenos. Stovėkite stabiliai ir visada išlaikykite pusiausvyrą. Taip elektrinį įrankį galėsite geriau kontroliuoti netikėtose situacijose.

f) Vilkėkite tinkamus drabužius. Nevilkėkite plačių drabužių ir nusiimkite papuošalus. Saugokite, kad plaukai ir drabužiai nepatektų arti judančių dalių. Laisvus drabužius, papuošalus arba ilgus plaukus gali pagriebti dalys.

g) Jei galima sumontuoti dulkių nusiurbimo ir surinkimo įtaisus, juos reikia prijungti ir tinkamai naudoti. Naudojant dulkių nusiurbimo įtaisą, galima sumažinti dulkių keliamus pavojus.

h) Net po daugkartinio naudojimosi elektriniu įrankiu negalvokite, kad esate visiškai saugūs, ir atsižvelkite į elektriniams įrankiams galiojančias saugos taisykles. Dėl nedėmesingų veiksmų galima sunkiai susižaloti per sekundės dalis.

4) Elektrinio įrankio naudojimas ir elgsena su juo

a) Neperkraukite elektrinio įrankio. Savo darbui naudokite tam skirtą elektrinį įrankį. Su tinkamu elektriniu įrankiu nurodytame galios diapazone dirbsite geriau ir saugiau. b) Nenaudokite elektrinio įrankio, kurio jungiklis sugedęs. Elektrinis įrankis, kuris nebeįsijungia arba nebeišsijungia, yra pavojingas ir jį reikia sutaisyti. c) Prieš nustatydami prietaisą, keisdami įstatomo įrankio dalis arba prieš padėdami elektrinį įrankį į šalį, ištraukite kištuką iš kištukinio lizdo ir (arba) pašalinkite išimamą akumuliatorių. Ši atsargumo priemonė saugo nuo neplanuoto elektrinio įrankio paleidimo.

d) Laikykite nenaudojamus elektrinius įrankius vaikams nepasiekiamoje vietoje. Neleiskite elektriniu įrankiu naudotis asmenims, kurie su šiuo įrenginiu nėra susipažinę arba neperskaitė šių nurodymų. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. e) Kruopščiai prižiūrėkite elektrinius įrankius ir įstatomą įrankį. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nelūžusios ir nepažeistos, kad būtų neigiamai veikiamas elektrinio įrankio veikimas. Prieš naudodami elektrinį įrankį, pažeistas dalis patikėkite suremontuoti. Daug nelaimingų atsitikimų įvyksta dėl blogai techniškai prižiūrimų elektrinių įrankių. f) Stebėkite, kad pjaustytuvai būtų aštrūs ir švarūs. Kruopščiai prižiūrėti pjaustytuvai su aštriomis pjovimo briaunomis mažiau stringa ir juos lengviau valdyti. g) Elektrinį įrankį, įstatomus įrankius ir t. t. naudokite pagal tolesnius nurodymus. Tuo metu atsižvelkite į darbo sąlygas ir darbus, kuriuos reikia atlikti. Naudojant elektrinius įrankius kitiems, o ne numatytiems tikslams, galimos pavojingos situacijos. h) Rankenos ir suėmimo paviršiai turi būti sausi, švarūs ir ant jų neturi būti alyvos bei tepalo. Jei rankenos ir suėmimo paviršiai slidūs, elektrinio įrankio nenumatytose situacijose nebus galima saugiai valdyti bei kontroliuoti.

5) Servisas

a) Elektrinio įrankio remontą patikėkite tik kvalifikuotam personalui ir tik naudojant originalias atsargines dalis. Taip užtikrinsite elektrinio įrankio saugą.

Saugos nurodymai dėl mobiliųjų gręžtuvų

a) Gręžtuvą reikia užfiksuoti. Blogai pritvirtintas gręžtuvas gali judėti arba apvirsti ir taip sužaloti. b) Ruošinį reikia įtvirtinti arba pritvirtinti prie ruošinių atramos. Negręžkite ruošinių, kurie yra per maži, kad juos būtų galima saugiai įtvirtinti. Laikant ruošinį ranka, galima susižaloti. c) Nemūvėkite apsauginių pirštinių. Pirštines gali pagriebti besisukančios dalys arba drožlės ir taip sužaloti. d) Veikiant elektriniam įrankiui, laikykite rankas toliau nuo gręžimo srities. Dėl sąlyčio su besisukančiomis dalimis arba drožlėmis galimi sužalojimai. e) Prieš pridedant gręžimo įrankį prie ruošinio, jis turi jau suktis. Kitaip gręžimo įrankis gali įstrigti ruošinyje ir taip ruošinys gali neplanuotai pradėti judėti bei sužaloti. f) Jei gręžimo įrankis užsiblokuotų, nespauskite jo toliau žemyn ir išjunkite elektrinį įrankį. Nustatykite blokavimo priežastį ir ją pašalinkite. Dėl blokavimo ruošinys gali pradėti neplanuotai judėti ir sužaloti. g) Venkite ilgų gręžiant susidarančių drožlių, reguliariai nutraukdami spaudimą žemyn. Aštrios metalo drožlės gali įstrigti ir sužaloti. h) Veikiant elektriniam įrankiui, iš gręžimo srities niekada nešalinkite drožlių. Norėdami pašalinti drožles, atitraukite gręžimo įrankį nuo įrankio, išjunkite elektrinį įrankį ir palaukite, kol gręžimo įrankis sustos. Drožlėms pašalinti naudokite tokias pagalbi-

nes priemones, kaip šepetys arba kablys. Dėl sąlyčio su besisukančiomis dalimis arba drožlėmis galimi sužalojimai.

i) Leistinas įstatomų įrankių vardinis sūkių skaičius turi atitikti ant elektrinio įrankio nurodytą didžiausiąjį sūkių skaičių. Priedai, kurie sukasi greičiau nei leidžiama, gali lūžti ir skrieti aplinkui.

Liekamosios rizikos

Gaminys pagamintas pagal technikos lygį ir pripažintas saugumo technikos taisyklėmis. Tačiau dirbant galima pavienė liekamoji rizika.

• Pavojus sveikatai dėl elektros srovės, naudojant netinkamus elektros prijungimo laidus.
• Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.
• Liekamąsias rizikas galima sumažinti, jei bus laikomasi saugos nuorodų ir bus naudojama pagal paskirtį bei bus laikomasi visos naudojimo instrukcijos.
• Stenkitės gaminio nepaleisti neplanuotai. • Kai gaminys eksploatuojamas, laikykite savo rankas toliau nuo darbo zonos.
• Laikykitės naudojimo instrukcijoje pateiktų techninės priežiūros ir saugos nuorodų.

⚠️ ĮSPĖJIMAS

Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

6 Techniniai duomenys

Skaičiuotinė įtampa 230–240 V~/50 Hz
Skaičiuotinė imamoji galia 350 W (S1*)
	550 W (S2* 10 min.)
Vardinis tuščiosios eigos sūkių skaičius n0
Suklys	510–2430 min-1
Variklis	1490 min-1
Apsaugos klasė I
Apsaugos laipsnis IPX0
Svoris	18 kg
Grąžto griebtuvas	B16 (1,5–13 mm)
Gręžimo eiga	50 mm
Grindų plokštė	319x186 mm
Gręžimo stalas	194x165 mm

Pasiliekame teisę atlikti techninius pakeitimus!

*Darbo režimas S1 (ilgalaikės apkrovos režimas)

Gaminį galima eksploatuoti ilgalaikės apkrovos režimu su nurodyta galia.

*Darbo režimas S2 (trumpalaikės apkrovos režimas)

Gaminį galima trumpai eksploatuoti nurodyta galia (10 min.).

Triukšmas ir vibracija

ĮSPĖJIMAS

Triukšmas gali turėti didelės įtakos Jūsų sveikatai. Jei mašinos triukšmas viršija 85 dB, Jūs ir šalia esantys asmenys turi naudoti tinkamą klausos apsaugą.

Triukšmo ir vibracijos vertės buvo nustatytos pagal EN 62841-1.

Triukšmo vertės

Garso slėgio lygis LpA	69 dB
Matavimo neapibrėžtis KpA	3 dB
Garso galios lygis LwA	82 dB
Matavimo neapibrėžtis KwA	3 dB

Nurodytos triukšmo emisijos vertės buvo išmatuotos remiantis standartiniu bandymo metodu ir, norint palyginti elektrinį įrankį, jas galima naudoti su kitu.

Nurodytas triukšmo emisijos vertes taip pat galima naudoti, norint laikinai įvertinti apkrovą.

ĮSPĖJIMAS

Tikrojo elektrinio įrankio naudojimo metu triukšmo emisijos vertės gali skirtis nuo deklaruotų verčių, priklausomai nuo elektrinio įrankio naudojimo būdo, ypač, atsižvelgiant į apdorojamo ruošinio rūšį.

Pasistenkite, kad apkrova būtų kuo mažesnė. Priemonės pavyzdys: darbo laiko ribojimo priemonių pavyzdžiai. Čia reikia atsižvelgti į visas darbinio ciklo dalis (pavyzdžiui, į laiką, kurį elektrinis įrankis buvo išjungtas, ir į tokį laiką, kada jis nors ir yra įjungtas, tačiau veikia be apkrovos).

7 Išpakavimas

ĮSPĖJIMAS

Gaminys ir pakavimo medžiagos nėra vaikų žaislas!

Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavojus praryti ir uždusti!

• Atidarykite pakuotę ir atsargiai išimkite gaminį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra). • Patikrinkite, ar komplektacijoje viskas yra.
• Patikrinkite gaminį ir priedus, ar transportuojant jie nebuvo pažeisti. Apie bet kokius pažeidimus nedelsdami informuokite transporto įmonę, kuri pristatė gaminį. Vėliau reklamacijos nebus pripažintos.
• Jei įmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.
• Prieš naudodami, pagal naudojimo instrukciją susipažinkite su gaminiu.
• Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių dalių įsigysite iš savo prekybos atstovo.
• Užsakydami nurodykite mūsų gaminių numerius bei gaminio tipą ir pagaminimo metus.

8 Montavimas

ĮSPĖJIMAS

Pavojus susižaloti!

Nekiškite tinklo kištuko į kištukinį lizdą, kol gaminys nėra paruoštas naudoti.

ĮSPĖJIMAS

Įstatomi įrankiai gali būti aštrūs ir naudojant įkaisti. Kai naudojate įstatomus įrankius, visada mūvėkite apsaugines pirštines.

Pristatant kai kurios dalys yra išmontuotos. Surinkti lengva, kai laikomasi tolesnių nuorodų.

Reikalingi įrankiai:

• 3 mm raktas su vidiniu šešiabriauniu (14) - 4 mm raktas su vidiniu šešiabriauniu (13) • Veržliaraktis SW 13 mm* - varžtų su kryžminėmis išdrožomis atsuktuvas*, - Plastikinis plaktukas*

* = į komplektaciją privalomai neįeina!

Šias dalis valykite švaria ir sausa šluoste:

• Koloninis vamzdis (4) - Gręžimo stalas (5) - Pagrindo plokštė (6) - Grąžto griebtuvas (7)

8.1 Koloninio vamzdžio (4) montavimas (3 pav.)

1. Užmaukite koloninį vamzdį (4) ant pagrindo plokštės (6).
2. Pritvirtinkite koloninį vamzdį (4) prie pagrindo plokštės (6), naudodami tris šešiabriaunius varžtus M8x20 mm (4a). Naudokite veržliaraktį SW13. Nepriveržkite šešiabriaunių varžtų, nes kitaip gali trūkti pagrindo plokštės (6) sriegiai.

8.2 Gręžimo stalo (5) montavimas (4 pav.)

1. Nuimkite fiksavimo žiedą (4b) nuo koloninio vamzdžio (4), atlaisvindami varžtą su galvute (4c). Naudokite 3 mm raktą su vidiniu šešiabriauniu (14).
2. Uždėkite gręžimo stalą (5) ant koloninio vamzdžio (4) ir ant krumpliastiebio (4d).
3. Gręžimo stalą (5) nuleiskite į apatinę padėtį ir pritvirtinkite fiksavimo varžtu (5a).
4. Vėl uždėkite atraminį žiedą (4b) ant koloninio vamzdžio (4) ir priveržkite varžtą su galvute (4c). Naudokite 3 mm raktą su vidiniu šešiabriauniu (14).

8.3 Rankenėlės laikiklio (4f) ir rankenėlės (4e) montavimas (5 pav.)

1. Užsukite rankenėlės laikiklį (4f) pagal laikrodžio rodyklę į aukščio reguliatoriaus sriegį. Naudokite kryžminį atsuktuvą.
2. Uždėkite rankenėlę (4e) ant rankenėlės laikiklio (4f) ir užfiksuokite varžtu su galvute. Naudokite 3 mm raktą su vidiniu šešiabriauniu (14).

8.4 Variklio bloko (2) montavimas (6 pav.)

1. Sumontuokite variklio bloką (2) ant koloninio vamzdžio (4).
2. Užfiksuokite variklio bloką (2) abiem tvirtinimo varžtais (2a) šone.

Naudokite 4 mm raktą su vidiniu šešiabriauniu (13).

8.5 Rankenos (3) montavimas (7 pav.)

1. Įsukite rankenas (3) į rankinio suklio kreipiamosios (3a) montavimo skyles ir priveržkite jas ranka.

8.6 Grąžto griebtuvo (7) montavimas (8 pav.)

1. Sumontuokite grąžto griebtuvą (7) į gręžimo suklio (7a) kūgį.
2. Užfiksuokite grąžto griebtuvą (7) keliais lengvais smūgiais ant grąžto griebtuvo viršūnės. Tam naudokite plastikinį plaktuką.

9 Prieš pradedant eksploatuoti

ĮSPĖJIMAS

Prieš atlikdami gaminio nustatymus, visada ištraukite tinklo kištuką.

Reikalingi įrankiai:

• 3 mm raktas su vidiniu šešiabriauniu (14) • 2x veržliaraktis SW 14 mm* • Veržliaraktis SW 19 mm*

9.1 Naudojimas kaip stacionarios mašinos (10 pav.)

Nuolatiniam naudojimui rekomenduojama gaminį sumontuoti ant darbastalio.

• Gaminį reikia pastatyti stabiliai, t. y. ant darbastalio, arba prisukti prie stacionaraus apatinio rėmo.
• Šiuo tikslu pagrindo plokštėje (6) yra tvirtinimo skylės.
• Pažymėkite gręžimo skyles.

– Pastatykite gaminį taip, kaip jį reikės vėliau įrengti. – Pažymėkite ant darbastalio skylių, kurias reikia išgręžti, vietas. Jas rodo tvirtinimo kiaurymėje pagrindo plokštėje (6).

1. Pragręžkite skyles (mažiausiai 11 mm skersmens) pro darbastalį.
2. Uždėkite gaminį ant išgręžtų skylių, kurios atitinka pagrindo plokštės (6) tvirtinimo kiaurymes, ir iš viršaus įkiškite tinkamo ilgio varžtus (M10*) pro skyles.
3. Iš apačios užsukite veržles* ant varžtų* (M10).
4. Priveržkite veržles* dviem veržliarakčiais SW17.

* = į komplektaciją neįeina!

9.2 Gręžimo stalo (5) reguliavimas (11, 12 pav.)

9.2.1 Gręžimo stalo aukščio nustatymas (10 pav.)

1. Atlaisvinkite fiksavimo varžtą (5a).
2. Sureguliuokite gręžimo stalą (5) rankenėle (4e) į norimą aukštį.
3. Vėl užfiksuokite fiksavimo varžtą (5a).

Nuoroda:

Susikertančių linijų lazerį gali tekti sureguliuoti iš naujo. Žr. 9.7.

9.2.2 Gręžimo stalo (5) pavertimas (11 pav.)

Taip pat galite reguliuoti gręžimo stalo (5) posvyrį.

1. Tam atlaisvinkite fiksavimo varžtą (5b), esantį po gręžimo stalu (5). Naudokite veržliaraktį SW19.
2. Gręžimo stalą (5) pakreipkite, kaip norite, į dešinę arba į kairę maks. iki 45°.
3. Vėl užfiksuokite fiksavimo varžtą (5b). Naudokite veržliaraktį SW19.

9.3 Lazerio įjungimas / išjungimas (18 pav.)

Įjungimas

1. Įkiškite tinklo kištuką į tinkamai apsaugotą kištukinį tinklo lizdą.
2. Norėdami įjungti lazerį, paspauskite įj./išj. jungiklį (8a).

Išjungimas

1. Norėdami išjungti lazerį, paspauskite įj./išj. jungiklį (8a).

9.4 Ruošinio išlygiavimas (13, 18 pav.)

1. Įjunkite lazerį, kaip aprašyta ties 9.3.
2. Abiejų lazerio linijų sankirtos taškas Jums rodo grąžto vidurio tašką. Prireikus nustatykite sankirtos taško padėtį, kaip aprašyta ties 9.7.
3. Ištiesinkite savo žymą ant ruošinio ties lazerio kryžiuku.

9.5 Ruošinio fiksavimas

• Įsitikinkite, kad ruošinys saugiai pritvirtintas.
• Neapdorokite ruošinių, kurie yra per maži, kad juos būtų galima įtvirtinti.
• Dirbkite tik su ruošiniais, kuriuos galima tvirtai įtvirtinti tarp prispaudimo kumštelių. Ruošinys neturi būti per didelis, per mažas ar lankstus. Kitaip nebus užtikrintas saugus įtempis.
• Jei reikia užtikrinti ruošinio stabilumą, naudokite papildomas ruošinio atramas.
• Pritvirtinkite ruošinį. Ruošiniui įtvirtinti naudokite veržiklius / veržtuvą. Taip jis bus laikomas saugiau nei ranka.

9.6 Įstatomo įrankio įstatymas / išėmimas (14 pav.)

ĮSPĖJIMAS

Niekada nepalikite grąžto griebtuvo rakto grąžto griebtuve!

ĮSPĖJIMAS

Įstatomi įrankiai gali būti aštrūs ir naudojant įkaisti. Kai naudojate įstatomus įrankius, visada mūvėkite apsaugines pirštines.

ATSARGIAI

Kai gaminys eksploatuojamas, laikykite savo rankas toliau nuo įstatomo įrankio.

Nuoroda:

Patikrinkite įstatomą įrankį, ar jis gerai pritvirtintas.

Netinkamai arba nesaugiai pritvirtinti įstatomi įrankiai darbo metu gali atsilaisvinti ir Jus sužaloti.

• Grąžto griebtuvo raktą (9a) galite laikyti grąžto griebtuvo rakto laikiklyje (9).
• Gražto griebtuvo raktą (9a) išimkite iš gražto griebtuvo rakto laikiklio (9).
• Atlaisvinkite gražto griebtuvo (7) laikančiuosius kumštelius, naudodami gražto griebtuvo raktą (9a).
• Išimkite įstatomą įrankį*.
• Įstatykite naują įstatomą įrankį*.
• Įveržkite grąžto griebtuvo (7) laikančiuosius kumštelius, naudodami grąžto griebtuvo raktą (9a).
• Vėl įkiškite grąžto griebtuvo raktą (9a) į grąžto griebtuvo rakto laikiklį (9).
• Patikrinkite įstatomo įrankio* padėtį, ar jis išcentruotas.
• Trumpai išbandykite, ar įstatomas įrankis* sukasi ratu.

* = į komplektaciją privalomai neįeina!

9.7 Lazerio tikrinimas / nustatymas (12, 13, 18 pav.)

Lazerio tikrinimas:

1. Įveržkite mažo skersmens įstatomą įrankį į grąžto griebtuvą (7), kaip aprašyta ties 9.6.
2. Padėkite po įstatomu įrankiu ruošinį ant gręžimo stalo (5).
3. Įjunkite lazerį, kaip aprašyta ties 9.3.
4. Naudodami rankenas (3), nuleiskite įstatomą įrankį ant ruošinio.
5. Lazerio kryžiaus sankirtos taškas turėtų būti tiksliai ant įstatomo įrankio antgalio.

Lazerio nustatymas:

1. Atlaisvinkite varžtą su galvute (12a). Naudokite 3 mm raktą su vidiniu šešiabriauniu (14).
2. Sukite lazerio objektyvą (12), kad nustatytumėte lazerio liniją.
3. Vėl priveržkite varžtą su galvute (12a). Naudokite 3 mm raktą su vidiniu šešiabriauniu (14).
4. Pakartokite procesą kitoje pusėje.

9.8 Sūkių skaičiaus nustatymas (15 pav.)

ĮSPĖJIMAS

Suspaudimo pavojus!

Saugokite pirštus!

ĮSPĖJIMAS

Visada reikia naudoti priešais esančius varančiuosius skriemulius. Jei varančiuosius skriemulius reikėtų naudoti skirtingame aukštyje, pavaros diržas bus sugadintas!

Nuoroda:

Gaminys yra su saugos jungikliu. Tai reiškia, kad gaminio negalima įjungti, jei pavarų dėžės uždangalas yra atidarytas arba netinkamai uždarytas.

1. Atlaisvinkite pavarų dėžės uždangalo (1) uždarymo varžtą (1b).
2. Atidarykite pavarų dėžės uždangalą (1).
3. Atlaisvinkite variklio bloko (2) fiksavimo varžtą (2b).
4. Paspauskite variklio bloką (2) koloninio vamzdžio (4) kryptimi, kad sumažintumėte pavaros diržo (1c) apkrovą.
5. Uždėkite pavaros diržą (1c) ant norimo derinio tarp suklio pusės varančiojo skriemulio (1d) ir variklio pusės varančiojo skriemulio (1e), kad pasiektumėte nurodytą sūkių skaičių:

1. Spauskite variklio bloką (2) tolyn nuo koloninio vamzdžio (4) kryptimi, kad įtemptumėte pavaros diržą (1c). Pavaros diržas (1c) yra tinkamai įtemptas, kai jį galima įspausti maždaug 1 cm.
2. Vėl priveržkite variklio bloko (2) fiksavimo varžtą (2b).
3. Uždarykite pavarų dėžės uždangalą (1) ir užfiksuokite uždarymo varžtu (1b). Atkreipkite dėmesį į tai, kad saugos jungiklis (1a) ir pavarų dėžės uždangalas (1) būtų tinkamai uždarytas.

9.9 Gręžimo gylio nustatymas (8, 16 pav.)

1. Atlaisvinkite gylio ribotuvo (11) M10 antveržlę (11b) ir perkelkite ją kartu su po ja esančia veržle M10 (11c) į aukštesnę padėtį. Naudokite du veržliarakčius SW17.
2. Įstatykite įstatomą įrankį, kaip aprašyta ties 9.6, į grąžto griebtuvą (7).
3. Nuleiskite gręžimo suklį (7a) ant ruošinio, naudodami rankenas (3), ir laikykite rankenas (3) šioje padėtyje.
4. Uždėkite veržlę M10 (11c) ant kiaurymės (11a).
5. Naudodami rankenas (3), vėl nustatykite gręžimo suklį (7a) į pradinę padėtį. Įsitikinkite, kad veržlė M10 (11c) neišsireguliavo.
6. Dabar pasukite veržlę M10 (11c) į viršų iki norimo gręžimo gylio.
7. Užfiksuokite nustatytą veržlę M10 (11c) antveržle M10 (11b).

Naudokite du veržliarakčius SW17.

1. Patikrinkite, ar nustatytas gylis yra teisingas.

9.10 Suklio grąžinimo spyruoklės nustatymas (8, 17 pav.)

1. Norėdami padidinti darbo zoną, nuleiskite gręžimo stalą, kaip aprašyta ties Gręžimo stalo aukščio nustatymas ir gręžimo stalo (5) pasukimas.
2. Įstatykite išdrožtą atsuktuvą į priekinį apatinį griovelį (10e) ir laikykite jį šioje vietoje.
3. Pašalinkite antveržlę M10 (10a). Naudokite veržliaraktį SW14.
4. Atlaisvinkite veržlę M10 (10b) ir traukite spyruoklės gaubtelį (10) į išorę, kol įranta atsilaisvins nuo stebulės (10c). Atkreipkite dėmesį į tai, kad spyruoklė yra iš anksto įtempta.
5. Atsargiai sukite spyruoklės gaubtelį (10) prieš laikrodžio rodyklę, kol įranta (10d) sutaps su stebule (10c) ir ją bus galima įspausti. Naudokite išdrožtą atsuktuvą.
6. Patikrinkite spyruoklės įtempį, gręžimo suklį (7a) už rankenos (3) nuleisdami į žemiausią padėtį. Tuo metu laikykite spyruoklės gaubtelį (10) atitinkamoje padėtyje. Jei reikia, sureguliuokite spyruoklės įtempį, naudodami spyruoklės gaubtą (10).

– Pagal laikrodžio rodyklę – spyruoklės įtempis mažėja.

– Prieš laikrodžio rodyklę – spyruoklės įtempis didėja.

1. Pasiekę norimą spyruoklės įtempį, vėl priveržkite veržlę M10 (10b).
2. Užfiksuokite veržlę M10 (10b) antveržle M10 (10a). Naudokite du veržliarakčius SW14.

10 Valdymas

DĖMESIO

Prieš pradėdami eksploatuoti, gaminį būtinai iki galo sumontuokite!

ĮSPĖJIMAS

Pavojus susižaloti!

Įj./išj. ir saugos jungikliai neturi būti užblokuoti!

– Nenaudokite gaminio, jei jungikliai yra pažeisti.

- Prieš naudodami kaskart įsitikinkite, kad gaminys veikia.

ĮSPĖJIMAS

Pavojus susižaloti!

Nekiškite tinklo kištuko į kištukinį lizdą, kol gaminys nėra paruoštas naudoti.

ĮSPĖJIMAS

Įstatomi įrankiai gali būti aštrūs ir naudojant įkaisti. Kai naudojate įstatomus įrankius, visada mūvėkite apsaugines pirštines.

Nuorodos:

- Prieš pradedant eksploatuoti reikia tinkamai sumontuoti visus dangčius ir saugos įtaisus. Pakeiskite pažeistus arba neįskaitomus lipdukus.

- Prieš prijungdami gaminį įsitikinkite, kad duomenys specifikacijų lentelėje sutampa su tinklo duomenimis.

- Atminkite, kad varikliu varomose mašinose pradėjus eksploatuoti paleidimo mechanizmą, pradeda veikti taip pat ir pjovimo įrankis.

- Niekada neeksploatuokite gaminio su sugedusiais apsauginiais įtaisais arba be apsauginių įtaisų.

- Prieš įjungdami atkreipkite dėmesį į tai, kad gaminys neliestų daiktų.

- Patikrinkite medžiagą, kurią reikia apdoroti, ar nėra pašalinių daiktų, pvz., vinių, varžtų ir kt., bei juos pašalinkite.

- Įsitikinkite, kad apdirbamas paviršius yra nedulkėtas ir sausas.

- Įjungę palaukite, kol gaminys pasieks savo maks. sūkių skaičių. Tik tada pradėkite dirbti.

10.1 Gaminio įjungimas / išjungimas (18 pav.)

Įjungimas

1. Įkiškite tinklo kištuką į tinkamai apsaugotą kištukinį tinklo lizdą.
2. Norėdami įjungti gaminį, paspauskite įj./išj. jungiklį (8).

Išjungimas

1. Norėdami išjungti gaminį, paspauskite įj./išj. jungiklį (8) iš naujo.
2. Palaukite, kol gaminys sustos.

11 Darbo nuorodos

Pastūma ir suklio sūkių skaičius turi įtakos įstatomo įrankio eksploatavimo trukmei!

• Pjovimo greitis nustatomas pagal gręžimo suklio sūkių skaičių ir įstatomo įrankio skersmenį.
• Apskritai, kuo didesnis įstatomo įrankio skersmuo, tuo mažesnį sūkių skaičių reikia pasirinkti.
• Jei ruošinys tvirtesnis, pjovimo slėgis turi būti didesnis.
• Pakartotinai traukdami įstatomą įrankį atgal, užtikrinate lengvesnį drožlių pašalinimą.
• Drožlių pašalinimas yra ypač sudėtingas giliose kiaurymėse. Čia sumažinkite pastūmą ir sūkių skaičių.
• Kad išvengtumėte per didelio įstatomo įrankio ašmenų susidėvėjimo, pirmiausia turėtumėte išgręžti didesnio nei 8,0 mm skersmens kiaurymes, naudodami mažesnio skersmens įstatomą įrankį.
• Nepalikite grąžto veikti ant ruošinio, nes yra didelė tikimybė, kad dėl to gerokai padidės vibracija.

- Ruošinį reikia įtvirtinti arba pritvirtinti prie ruošinių atramos. Negręžkite ruošinių, kurie yra per maži, kad juos būtų galima saugiai įtvirtinti. Laikant ruošinį ranka, galima susižaloti.

11.1 Gręžimas (8, 13 pav.)

1. Vietą, kurią reikia išgręžti ruošinyje, pažymėkite rėžikliu* arba smailia vinimi*.
2. Užfiksuokite ruošinį, kurį reikia apdirbti, ant gręžimo stalo (5). (Žr. 9.5).
3. Įstatykite įstatomą įrankį į grąžto griebtuvą (7) (žr. 9.6).
4. Nuleiskite gręžimo suklį (7a), naudodami rankenas (3), ir centruokite įstatomą įrankį virš taško, kurį reikia gręžti ruošinyje. Atlikite veiksmus, aprašytus 9.4.
5. Prijunkite gaminį (žr. 10.1).
6. Nuleiskite gręžimo suklį (7a), naudodami rankenas (3).
7. Gręžkite ruošinį su tinkama pastūma ir norimu gyliu.
8. Pasirinkite tinkamą tepalą pagal ruošinio ir grąžto medžiagą, taip pat pagal kiaurymės tipą.
9. Atkreipkite dėmesį į tai, kad siekiant norimo gręžimo gylio gali prireikti laužyti drožles.
10. Naudodami rankenas (3), lėtai nustatykite gręžimo suklį (7a) atgal į pradinę padėtį. * = į komplektaciją privalomai neįeina!

11.2 Gilinimas ir centruojamasis gręžimas

Su šiuo gaminiu taip pat galimas gilinimas ir centruojamasis gręžimas.

Tuo metu atkreipkite dėmesį į tai, kad gilinti reikėtų mažiausiuoju greičiu, tuo tarpu centruojamajam gręžimui reikia didelio greičio.

11.3 Medienos apdirbimas

Nuoroda:

Atkreipkite dėmesį į tai, kad apdirbant medieną reikia naudoti tinkamą dulkių nusiurbimo įtaisą, nes medžio dulkės gali būti kenksmingos sveikatai. Dirbdami dulkėse, užsidėkite tinkamą apsauginę kaukę nuo dulkių.

12 Valymas ir techninė priežiūra

ĮSPĖJIMAS

Šioje eksploatavimo instrukcijoje neaprašytus remonto ir techninės priežiūros darbus paveskite atlikti tik specializuotoms dirbtuvėms. Naudokite tik originalias atsargines dalis.

ĮSPĖJIMAS

Netinkamai atliekant techninės priežiūros arba valymo darbus, galima susižaloti!

ĮSPĖJIMAS

Atliekant valymo, remonto ir techninės priežiūros darbus, gaminys gali netikėtai pasileisti bei taip sukelti sužalojimus ir nudegimus.

– Išjunkite gaminį. – Ištraukite tinklo kištuką. – Palaukite, kol gaminys atvės. – Išimkite įstatomą įrankį.

12.1 Valymas

• Stenkitės, kad apsauginiai įtaisai, vėdinimo plyšiai ir variklio korpusas būtų kuo švaresni ir nedulkėti. Esant mažam slėgiui, nuvalykite gaminį švaria šluoste* arba išpūskite suslėgtuoju* oru. Rekomenduojame gaminį išvalyti iš karto po kiekvieno naudojimo.
• Norėdami išvalyti, jokiu būdu nenardinkite gaminio į vandenį ar kitus skysčius.
• Gaminys visada turi būti švarus, sausas ir ant jo neturi būti alyvos ar tepalo. Po kiekvieno naudojimo ir prieš padėdami į laikymo vietą pašalinkite dulkes. • Gaminiui valyti nenaudokite cheminių, šarminių, abrazyvinių ar kitų agresyvių valymo ar dezinfekavimo priemonių, nes jos gali pažeisti paviršius.
• Nevalykite įstatomo įrankio, kol jis dar naudojamas.
• Patikrinkite veržtuvą ir prispaudimo kumštelius. Jie turi būti švarūs, be drožlių ir kitų likučių.

12.2 Techninė priežiūra (15 pav.)

ĮSPĖJIMAS

Suspaudimo pavojus!

Saugokite pirštus!

ISPĖJIMAS

Visada reikia naudoti priešais esančius varančiuosius skriemulius. Jei varančiuosius skriemulius reikėtų naudoti skirtingame aukštyje, pavaros diržas bus sugadintas!

Nuoroda:

Gaminys yra su saugos jungikliu. Tai reiškia, kad gaminio negalima įjungti, jei pavarų dėžės uždangalas yra atidarytas arba netinkamai uždarytas.

12.2.1 Pavaros diržo (1c) tikrinimas

1. Atlaisvinkite pavarų dėžės uždangalo (1) uždarymo varžtą (1b).
2. Atidarykite pavarų dėžės uždangalą (1).
3. Patikrinkite pavaros diržo (1c) įtempį.
4. Pavaros diržas (1c) yra tinkamai įtemptas, kai jį galima įspausti maždaug 1 cm.
5. Patikrinkite pavaros diržą (1c), ar nėra įtrūkimų, įpjovimų ar kitų pažeidimų.
6. Uždarykite pavarų dėžės uždangalą (1) ir užfiksuokite uždarymo varžtu (1b). Atkreipkite dėmesį į tai, kad saugos jungiklis (1a) ir pavarų dėžės uždangalas (1) būtų tinkamai uždarytas.

12.2.2 Pavaros diržo (1c) įtempimas

1. Atlaisvinkite pavarų dėžės uždangalo (1) uždarymo varžtą (1b).
2. Atidarykite pavarų dėžės uždangalą (1).
3. Atlaisvinkite variklio bloko (2) fiksavimo varžtą (2b).
4. Spauskite variklio bloką (2) tolyn nuo koloninio vamzdžio (4) kryptimi, kad įtemptumėte pavaros diržą (1c).
5. Pavaros diržas (1c) yra tinkamai įtemptas, kai jį galima įspausti maždaug 1 cm.
6. Vėl priveržkite variklio bloko (2) fiksavimo varžtą (2b).
7. Uždarykite pavarų dėžės uždangalą (1) ir užfiksuokite uždarymo varžtu (1b). Atkreipkite dėmesį į tai, kad saugos jungiklis (1a) ir pavarų dėžės uždangalas (1) būtų tinkamai uždarytas.

12.2.3 Pavaros diržo (1c) keitimas

1. Atlaisvinkite pavarų dėžės uždangalo (1) uždarymo varžtą (1b).
2. Atidarykite pavarų dėžės uždangalą (1).
3. Atlaisvinkite variklio bloko (2) fiksavimo varžtą (2b).
4. Nuimkite seną pavaros diržą (1c). Pasukite varančiuosius skriemulius (1d/1e) ir šiek tiek patraukite pavaros diržą (1c) į viršų.
5. Uždėkite tinkamą naują pavaros diržą (1c).
6. Pasukite suklio / variklio pusės varantįjį skriemulį (1d/1e) ir lengvai užspauskite pavaros diržą (1c) ant suklio / variklio pusės varančiojo skriemulio (1d/1e). Įsitikinkite, kad pavaros diržas (1c) yra tinkamai uždėtas ant suklio / variklio pusės varančiojo skriemulio (1d/1e).
7. Spauskite variklio bloką (2) tolyn nuo koloninio vamzdžio (4) kryptimi, kad įtemptumėte pavaros diržą (1c).
8. Pavaros diržas (1c) yra tinkamai įtemptas, kai jį galima įspausti maždaug 1 cm.
9. Vėl priveržkite variklio bloko (2) fiksavimo varžtą (2b).
10. Uždarykite pavarų dėžės uždangalą (1) ir užfiksuokite uždarymo varžtu (1b). Atkreipkite dėmesį į tai, kad saugos jungiklis (1a) ir pavarų dėžės uždangalas (1) būtų tinkamai uždarytas.

13 Transportavimas (1 pav.)

1. Jei gaminį norite transportuoti, atjunkite jį nuo elektros srovės tinklo ir pastatykite kitoje tam numatytoje srityje.
2. Kad būtų išvengta pažeidimų ir sužalojimų, transportuojant gaminį transporto priemonėse reikia apsaugoti, kad jis neapvirstų ir neslidinėtų.
3. Apsaugokite gaminį nuo smūgių ir stiprios vibracijos, pvz., transportuodami transporto priemonėse.
4. Netransportuokite gaminio už variklio bloko.

Nuoroda:

Jei yra galimybė, neškite gaminį padedant kitam asmeniui.

1. Viena ranka suimkite pagrindo plokštę (6), o kita stabilizuokite gaminį ant pavarų dėžės uždangalo (1).

14 Laikymas

Laikykite gaminį ir jo priedus tamsioje, sausoje ir nuo šalčio apsaugotoje bei vaikams nepasiekiamoje vietoje. Optimali laikymo temperatūra yra nuo 5 °C iki 30 °C. Laikykite gaminį originalioje pakuotėje.

Uždenkite gaminį, kad apsaugotumėte jį nuo dulkių arba drėgmės. Laikykite naudojimo instrukciją prie gaminio.

15 Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras VDE ir DIN nuostatas. Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.

15.1 Pažeisti elektros prijungimo laidai

Dažnai pažeidžiama jungiamųjų elektros laidų izoliacija.

To priežastys gali būti:

• prispaudimo vietos, kai jungiamieji laidai nutiesiami pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutiesus jungiamąjį laidą;
• įpjovimo vietos pervažiavus jungiamąjį laidą;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo:
• įtrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų jungiamųjų elektros laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektros prijungimo laidai nepažeisti. Atkreipkite dėmesį į tai, kad tikrinant jungiamasis laidas nekabotų ant elektros srovės tinklo.

Jungiamieji elektros laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite jungiamuosius laidus su tokiu pačiu ženklinimu.

Žyma tipo pavadinime prijungimo kabelyje yra privaloma.

Pažeistų arba defektuotų prijungimo prie tinklo laidų keitimo saugos nurodymai

Prijungimo būdas Y

Jeigu reikia pakeisti prijungimo prie tinklo laidą, tuomet tai privalo atlikti gamintojas arba jo atstovas, kad nekiltų pavojaus saugai.

15.2 Kintamosios srovės variklis

Prijungti ir remontuoti elektros įrangą leidžiama tik kvalifikuotam elektrikui.

• Tinklo įtampa turi būti 230 V~. Ilginamųjų laidų iki 25 m ilgio skerspjūvis turi būti 1,5 kvadratinio milimetro.

16 Remontas ir atsarginių dalių užsakymas

Atlikę remonto arba techninės priežiūros darbus, įsitikinkite, ar sumontuotos visos su saugumo technika susijusios dalys ir ar jos nepriekaištingos būklės. Dalis, kuriomis galima susižaloti, laikykite kitiems asmenims ir vaikams nepasiekiamoje vietoje.

DĖMESIO

Pagal Atsakomybės už gaminį įstatymą neatsakoma už žalą, patirtą netinkamai remontuojant ir nenaudojant originalių atsarginių dalių.

Įgaliokite klientų aptarnavimo tarnybą arba įgaliotąjį specialistą. Atitinkami reikalavimai galioja ir priedų dalims.

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

Jungtys ir remontas

Prijungti ir remontuoti elektros įrangą leidžiama tik kvalifikuotam elektrikui.

16.1 Atsarginių dalių užsakymas

Užsakant atsargines dalis, reikia nurodyti šiuos duomenis:

• Modelio pavadinimas
• Prekės kodas
• Specifikacijų lentelės duomenys

16.2 Techninės priežiūros informacija

Atkreipkite dėmesį į tai, kad šio gaminio toliau nurodytos dalys naudojant arba natūraliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų.

Greitai susidėvinčios dalys: pavaros diržas*

* = į komplektaciją privalomai neįeina!

17 Sutrikimų šalinimas

Tolesnėje lentelėje nurodyti klaidų požymiai ir aprašyta, kaip jas galima pašalinti, jei Jūsų gaminys blogai veiktų. Jei taip problemos nustatyti ir pašalinti negalite, kreipkitės į savo techninės priežiūros dirbtuves.

Sutrikimas Galima priežastis Ka daryti
Suklys per greitai arba per lėtai juda atgal i savo pradinę padėtį.	Suklio grąžinimo spyruoklė blogai nustatyta.	Nustatykite suklio grąžinimo spyruoklę.
Nepaisant pritvirtinimo iš naujo, grąžto griebtuvas vis atsilaisvina nuo suklio.	Nešvarumai, tepalas arba alyva ant suklio ir vidinėje grąžto grieb-tuvo pusėje.	Norėdami išvalyti suklio ir grąžto griebtuvo paviršių, naudokite buitinį valiklj.
Stiprūs garsai eksploatavimo metu.	Netinkamas trapecinio diržo įtem-pis.	Nustatykite trapecinio diržo įtempį iš naujo.
	Suklys yra per sausas. Išbandykite suklį.
	Atsilaisvino suklio diržo skriemu-lys.	Patikrinkite diržo skriemulio veržlę, ar ji tvirtai pr veržta, ir prireikus ją paveržkite.
	Atsilaisvino variklio diržo skrie-mulys.	Priveržkite variklio diržo skriemulio nustatymo varž-tą.
Gražtas išsijungia Netinkamas greitis. Pakeiskite greitį.
		Iš gręžimo skylės nebyra drožlės.	Reguliariai ištraukite grąžtą iš gręžimo skylės, kad išimtumėte drožles.
		Atšipęs gražtas.	Pagaląskite grąžtą.
		Per maža pastūma.	Padidinkite pastūmą.
Gražtas pasislenka arba neap-vali skylė.	Kietos vietos medyje arba skiriasi grąžto viršūnės ilgis bei kampas.	Pagaląskite grąžtą.
	Gražtas yra deformuotas.	Pakeiskite grąžtą.
Gražtas užsiblokuoja ruošinyje.	Ruošinys ir gražtas persikreipę arba per didelė pastūma.	Pakiškite po ruošiniu pagrindą arba jį pritvirtinkite.
	Nepakankamai įtemptas trapeci-nis diržas.	Patikrinkite trapecinio diržo įtempį ir, jei reikia, sure-guliuokite.
Gražtas per daug pasislenka ir virpa.	Deformuotas grąžtas.	Naudokite tiesų grąžtą.
	Per daug nusidėvėję suklio guo-liai.	Paveskite pakeisti suklių guolius.
	Gražto griebtuve įtvirtintas neiš-centruotas grąžtas.	Patikrinkite išcentravimą.
	Blogai pritvirtintas grąžto griebtu-vas.	Tinkamai pritvirtinkite grąžto griebtuva.

18 Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos

Pakavimo medžiagas galima perdirbti. Utilizuokite pakuotes, tausodami aplinką.

Nuorodos dėl Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG)

Panaudotų elektros ir elektronikos prietaisų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

• Panaudotas baterijas arba akumuliatorius, kurie nėra fiksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utilizavimas sureguliuotas Baterijų įstatyme.
• Elektros bei elektronikos prietaisų savininkai ar naudotojai yra teisiškai įpareigoti juos grąžinti po naudojimo.
• Galutinis naudotojas yra atsakingas už savo asmeninių duomenų ištrynimą iš utilizuojamo panaudoto įrenginio!
• Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.
• Elektros ir elektronikos prietaisus galima nemokamai grąžinti šiose vietose:
• viešosiose atliekų šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose), – elektros prietaisų pardavimo vietose (stacionariose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai. – Iki trijų vienos rūšies panaudotų elektros prietaisų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai grąžinti gamintojui prieš tai neįsigydami naujo prietaiso iš gamintojo arba nuvežti į kitą įgaliotą surinkimo punktą savo vietovėje.
• Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą klientų aptarnavimo tarnybą.

- Jei gamintojas pristato naują elektros prietaisą privačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo prašymu. Tam susisiekite su gamintojo klientų aptarnavimo tarnyba.

- Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sąjungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sąjungai nepriklausančiose šalyse gali būti taikomos kitokios panaudotų elektros ir elektronikos prietaisų utilizavimo nuostatos.

19 EB atitikties deklaracija

Atitikties deklaracijos originalo vertimas

Gamintojas:

Scheppach GmbH

Prisiimdami išskirtinę atsakomybę deklaruojame, kad čia aprašytas gaminys atitinka galiojančias direktyvas ir standartus.

Prekės ženklas: SCHEPPACH

Gaminio Stalinės gręžimo staklės - TBM250

pavadinimas:

Gam. Nr. 5906833901

ES direktyvos:

* Pirmiau aprašytas deklaracijos objektas atitinka 2011 m. birželio 8 d. Europos Parlamento ir Tarybos direktyvos 2011/65/ES dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo reikalavimus.

Taikyti standartai:

EN 62841-1:2015/A11:2022;

EN 62841-3-13:2017

EN IEC 55014-1:2021;

EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019/A1:2021/A2:2024;

EN 61000-3-3:2013/A1:2019/A2:2021

Už dokumentaciją atsakingas asmuo:

Ann-Katrin Bloching

Günzburger Str. 69

D-89335 Ichenhausen

Apie akivaizdžius trūkumus reikia pranešti per 8 dienas nuo prekės gavimo, priešingu atveju pirkėjas praranda bet kokią teisę reikšti pretenzijas dėl tokių trūkumų. Mes garantuojame, kad mūsų įrenginiai, jei su jais tinkamai elgiamasi, bus eksploatuojami visą teisės aktuose numatytą garantinį laikotarpį nuo pristatymo dienos, ir nemokamai pakeisime bet kurią mašinos dalį, kuri, kaip galima įrodyti, per šį laikotarpį tapo netinkama naudoti dėl medžiagos ar gamybos defektų. Dalims, kurių patys negaminame, suteikiame garantiją tik tiek, kiek turime teisę reikšti garantinius reikalavimus pirminiams tiekėjams. Naujų dalių montavimo išlaidas apmoka pirkėjas. Reikalavimai dėl perskaičiavimo ir sumažinimo bei kiti reikalavimai atlyginti žalą neįtraukiami.

Garantija LV
