TBM250 - Boormachine SCHEPPACH - Gratis gebruiksaanwijzing en handleiding

Producttype	Kolomboormachine voor werkbank
Merk	Scheppach
Model	TBM250
Voedingsspanning	230-240 V~ / 50 Hz
Nominaal vermogen (S1)	350 W
Maximaal vermogen (S2 10 min)	550 W
Rotatiesnelheid (onbelast, spindel)	510 - 2 430 min⁻¹
Boorhouder	B16, Ø 1,5 - 13 mm
Boorslag	50 mm
Gewicht	18 kg
Afmetingen van de voet	319 x 186 mm
Afmetingen van de tafel	194 x 165 mm
Bewerkbare materialen	Metaal, hout, kunststof, tegels
Ingebouwde laser	Ja, met gekruiste lijnen
Beschermingsklasse	I
Beschermingsgraad	IPX0
Geluidsdrukniveau (L_pA)	69 dB (onzekerheid 3 dB)
Geluidsvermogensniveau (L_wA)	82 dB (onzekerheid 3 dB)
Veiligheidssysteem	Veiligheidsschakelaar op transmissiedeksel
Onderhoud	Regelmatig reinigen, aandrijfriem controleren en spannen
Slijtdelen	Aandrijfriem
Garantie	Wettelijke garantie (fouten melden binnen 8 dagen)
Normen	EN 62841-1, EN 62841-3-13, EN IEC 55014, EN 61000

Veelgestelde vragen - TBM250 SCHEPPACH

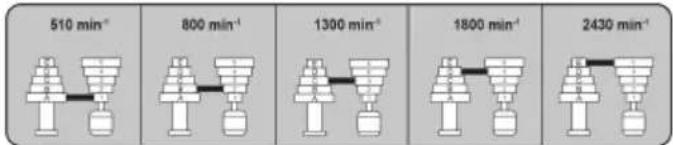

Hoe stel ik de rotatiesnelheid in?

Open het transmissiedeksel (1) door de sluitschroef (1b) los te draaien. Draai de bevestigingsschroef (2b) van de motorunit los, duw de motor naar de kolom om de riem te ontspannen. Plaats de riem op de gewenste poeliecombinatie (1d/1e) om de gewenste snelheid te verkrijgen (510, 800, 1300, 1800 of 2430 min⁻¹). Span de riem door de motor weg te bewegen (doorzakking van ca. 1 cm), draai dan alle schroeven weer vast.

Hoe vervang ik een boor in de boorhouder?

Verwijder de boorsleutel (9a) uit zijn houder (9). Steek de sleutel in de boorhouder en draai om de klauwen te openen. Verwijder de oude boor, plaats de nieuwe boor en draai de klauwen vast met de sleutel. Plaats de sleutel altijd terug in zijn houder voordat u de machine inschakelt. Draag beschermende handschoenen.

Wat te doen als de boor vastloopt in het werkstuk?

Stop de machine onmiddellijk door op de Aan/Uit-schakelaar (8) te drukken. Gebruik geen kracht. Onderzoek de oorzaak: werkstuk niet goed vastgezet, te hoge voeding of botte boor. Ondersteun of zet het werkstuk goed vast, verlaag de voeding of vervang de boor. Controleer ook de spanning van de aandrijfriem.

Hoe reinig ik de kolomboormachine?

Trek de stekker uit het stopcontact en laat afkoelen. Verwijder het hulpstuk. Gebruik een schone doek of perslucht op lage druk om stof van ventilatieopeningen en motor te verwijderen. Dompel de machine nooit onder in water. Gebruik geen agressieve chemicaliën. Reinig na elk gebruik.

Wat is het vermogen van de Scheppach TBM250 kolomboormachine?

Het nominale vermogen bij continu gebruik (S1) is 350 W. Bij kortstondig gebruik (S2, 10 min) bedraagt het maximale vermogen 550 W.

Hoe gebruik ik de geleidingslaser?

Sluit de machine aan en druk op de Aan/Uit-schakelaar van de laser (8a) om deze in te schakelen. Het snijpunt van de twee laserlijnen geeft het midden van de boor aan. Om een werkstuk uit te lijnen, plaatst u de markering onder het kruis. Stel de laser indien nodig af door de stelschroef (12a) los te draaien en de lens (12) te draaien. Draai na afstelling weer vast.

Hoe stel ik de boordiepte in?

Draai de borgmoer M10 (11b) en de moer M10 (11c) op de diepte-aanslag (11) los. Laat de spindel met de handgrepen zakken totdat de boor het werkstuk raakt. Plaats de moer (11c) op de boring (11a). Breng de spindel omhoog, draai vervolgens de moer (11c) naar boven tot de gewenste diepte. Blokkeer met de borgmoer (11b). Controleer de diepte.

Hoe vervang ik de aandrijfriem?

Koppel de machine los van het stroomnet. Open het transmissiedeksel (1). Draai de bevestigingsschroef (2b) van de motorunit los. Verwijder de oude riem door de poelies te draaien. Plaats de nieuwe riem op de poelies (1d/1e). Beweeg de motor weg om de riem te spannen (doorzakking van ca. 1 cm). Draai de schroef (2b) vast en sluit het deksel.

Welke veiligheidsvoorschriften zijn essentieel?

Draag altijd een veiligheidsbril en gehoorbescherming. Draag geen handschoenen in de buurt van de draaiende boor. Houd haren en kleding weg van bewegende delen. Zet het werkstuk stevig vast. Koppel vóór elke aanpassing de stekker los. Volg de instructies in de handleiding en de veiligheidssymbolen.

Hoe vervoer ik de kolomboormachine veilig?

Koppel de machine los van het stroomnet. Pak met een tweede persoon de voet (6) met één hand en stabiliseer met de andere hand het transmissiedeksel (1). Vermijd het pakken bij de motorunit. Bescherm de machine tegen stoten en trillingen tijdens het transport. Bewaar op een droge, vorstvrije plaats, buiten bereik van kinderen.

GEBRUIKSAANWIJZING TBM250 SCHEPPACH

1 Inleiding....59 2 Productbeschrijving (afb. 1-18) 60 3 Inhoud van de levering (afb. 2) 60 4 Beoogd gebruik....60 5 Veiligheidsvoorschriften 61 6 Technische gegevens 63 7 Uitpakken 63 8 Montage 64 9 Voor de ingebruikname.... 64 10 Bediening 66 11 Werkinstructies.... 67 12 Reiniging en onderhoud.... 67 13 Transport (afb. 1) 68 14 Opslag....69 15 Elektrische aansluiting 69 16 Reparatie en reserveonderdelen bestellen ..... 69 17 Verhelpen van storingen 69 18 Afvalverwerking en hergebruik.... 70 19 EU-conformiteitsverklaring.... 71 20 Explosietekening....322

Verklaring van de symbolen op het product

Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico's. De veiligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico's en kunnen de juiste maatregelen betreffende ongevallenpreventie niet vervangen.

	Lees voorafgaand aan de ingebruikname de gebruikshandleiding en de veiligheidsvoorschriften!
	Let op! Het niet in acht nemen van de op het product aangebrachte veiligheidstekens en waarschuwingen alsook het niet in acht nemen van de veiligheids- en bedieningsaanwijzingen kan tot ernstig of zelfs dodelijk let-sel leiden.
	Draag een veiligheidsbril.
	Draag gehoorbescherming.
	Draag een haarnetje!
	Draag geen handschoenen tijdens het ge-bruik!

	Let op! Houd uw handen uit de buurt van het roterende inzetgereedschap.
	De motor wordt tijdens gebruik zeer heet, niet aanraken!
	Voer onderhouds-, ombouw-, instel- en reinigingswerkzaamheden alleen uit als het product is uitgeschakeld en de voedingsstekker is verwijderd!
	Let op! Laserstraling
	Boordiameter
	Boorkophouder
	Maximale schachtdiameter Inzetgereedschap
	Overbrengingsverhouding
	Het product voldoet aan de geldende EU-bepalingen.
	Het product voldoet aan de geldende Servische richtlijnen.

1 Inleiding

Fabrikant:

Scheppach GmbH

Wij wensen u veel plezier en succes bij het werken met uw nieuwe product.

Aanwijzing:

De fabrikant van dit product is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aansprakelijk voor schade die aan dit product of door dit product ontstaan bij:

• Ondeskundige behandeling - Het niet in acht nemen van de gebruikshandleiding - Reparaties door derden, niet geautoriseerde vakmensen - Inbouw en vervanging van niet-originele reserveonderdelen - Gebruik dat niet conform de voorschriften is - uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE0113.

Let op:

De gebruikshandleiding maakt deel uit van dit product.

Deze bevat belangrijke aanwijzingen, hoe u met het product veilig, vakkundig en economisch werkt, hoe u gevaren vermijdt, reparatiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het product verhoogt. Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absoluut de voor de werking van het product geldende voorschriften van uw land in acht nemen.

Maak u voor aanvang van de werkzaamheden bekend met alle bedienings- en veiligheidsinstructies. Gebruik het product uitsluitend als beschreven en voor de aangegeven toepassingen. Bewaar de gebruikshandleiding daarom goed, en verstrek alle documentatie als het product wordt doorgegeven aan derden.

2 Productbeschrijving (afb. 1-18)

1. Aandrijfafdekking

1a. Veiligheidsschakelaar

1b. Afsluitdop

1c. Aandrijfriem

1d. Aandrijfschijf spilzijde

1e. Aandrijfschijf motorzijde

1. Motoreenheid

2a. Klemschroeven

2b. Vastzetschroef

1. Handgreep

3a. Handspilgeleiding

1. Kolombuis

4a. Zeskantbout (M8x20 mm)

4b. Aanslagring

4c. Stelbout

4d. Tandheugel

4e. Slinger (hoogteverstelling)

4f. Slingeropname

1. Boortafel

5a. Vastzetschroef

5b. Vastzetschroef (kanteling)

1. Bodemplaat
2. Boorkop

7a. Boorspil

1. Aan/uit-schakelaar (aandrijving)

8a. Aan/uit-schakelaar (laser)

1. Boorkopsleutelhouder

9a. Boorkopsleutel

1. Veerkap

10a. Borgmoer M10

10b. Moer M10

10c. Naaf

10d. Inkeping

10e. Groef

1. Diepteaanslag (met schaalverdeling)

11a. Boorgat

11b. Borgmoer M10

11c. Moer M10

11d. schaalindicator

1. Laserobjectief

12a. Stelbout

1. Inbussleutel 4 mm
2. Inbussleutel 3 mm

3 Inhoud van de levering (afb. 2)

Pos. Aantal Aanduiding

1. 1 x Motoreenheid
2. 3 x Handgreep
3. 1 x Kolombuis

4a. 3 x Zeskantbout (M8x20 mm)

4e. 1 x Slinger (hoogteverstelling)

4f. 1 x Slingeropname

1. 1 x boortafel

5a. 1 x Vastzetschroef

1. 1 x Bodemplaat
2. 1 x Boorkop

9a. 1 x Boorkopsleutel

1. 1 x Inbussleutel 4 mm
2. 1 x Inbussleutel 3 mm

1 x Tafelboormachine

1 x Gebruiksaanwijzing

4 Beoogd gebruik

De tafelboormachine is ontworpen voor het boren in metaal, hout, kunststof en tegels. Er kunnen schachtboren met een boordiameter van 1,5 mm tot 13 mm worden gebruikt.

Het product mag uitsluitend worden gebruikt waarvoor het bedoeld is. Elk ander of verdergaand gebruik is niet volgens de voorschriften. Voor hieruit ontstane schade of verwondingen, van welke soort dan ook, is de gebruiker en niet de fabrikant aansprakelijk.

Ook de naleving van de veiligheidsvoorschriften, de montagehandleiding en de aanwijzingen in de gebruikshandleiding maken deel uit van het beoogd gebruik.

Personen die het product bedienen of onderhoud aan het product verrichten, moeten hiermee bekend zijn en op de hoogte zijn van de mogelijke gevaren.

De fabrikant is niet aansprakelijk voor wijzigingen die aan het product worden aangebracht en de hieruit voortvloeiende schade.

Het product mag uitsluitend met de originele onderdelen en originele accessoires van de fabrikant worden gebruikt.

De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aangegeven afmetingen moeten in acht worden genomen.

Let erop dat onze producten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het product in bedrijfsmatige, ambachtelijke of industriële ondernemingen of bij soortgelijke werkzaamheden wordt ingezet.

Verklaring van de signaalwoorden in de gebruikshandleiding

GEVAAR

Signaalwoord voor aanduiding van een direct aanwezige, gevaarlijke situatie die, indien deze niet wordt vermeden, de dood of ernstige verwondingen tot gevolg heeft.

WAARSCHUWING

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot de dood of ernstige verwondingen kan leiden.

VOORZICHTIG

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot geringe of matige verwondingen kan leiden.

LET OP

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, materiële schade aan producten of eigendommen tot gevolg kan hebben.

5 Veiligheidsvoorschriften

Algemene veiligheidsvoorschriften voor elektrische apparaten

WAARSCHUWING

Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en technische gegevens die bij dit elektrische gereedschap zijn meegeleverd.

Nalatigheden bij het niet naleven van de onderstaande aanwijzingen kunnen elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik.

Het in de veiligheidsvoorschriften gebruikte begrip "Elektrisch gereedschap" is van toepassing op netgevoed elektrisch gereedschap (met netsnoer) of op accugevoed elektrisch gereedschap (zonder netsnoer).

1) Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Rommel of slecht verlichte werkplaatsen kunnen leiden tot ongevallen. b) Werk met het elektrisch gereedschap niet in een explosiegevaarlijke omgeving, waarin zich brandbare vloeistoffen, gas of stof bevinden. Elektrisch apparaat produceert vonken, waardoor stof of dampen kunnen ontbranden. c) Houd kinderen en andere personen tijdens het gebruik uit de buurt van het elektrische gereedschap. Bij afbuiging kunt u de controle over het elektrische apparaat verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekker samen met geaard elektrisch gereedschap. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schok.

trisch gereedschap. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schok.

b) Let op dat u geen fysiek contact maakt met geaarde onderdelen zoals bijvoorbeeld buizen, radiatoren, elektrische haarden of koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is. c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Het indringen van water in een elektrisch apparaat vergroot het risico op een elektrische schok. d) Gebruik het netsnoer niet om het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd het netsnoer uit de buurt van hitte, scherpe randen of bewegende delen. Beschadigde of opgewikkelde snoeren verhogen het risico op een elektrische schok. e) Als u met een elektrisch gereedschap in de open lucht werkt, gebruik dan alleen een verlengsnoer dat ook geschikt is voor gebruik buitenshuis. De toepassing van een voor buitenshuis gebruik geschikt verlengsnoer vermindert het risico op een elektrische schok.

f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving niet kan worden vermeden, gebruik dan een aardlekschakelaar. Het gebruik van een aardlekschakelaar voorkomt het risico op een elektrische schok.

3) Veiligheid van personen

a) Wees altijd voorzichtig, let op waar u mee bezig bent en ga verstandig te werk bij werkzaamheden met elektrisch gereedschap. Maak geen gebruik van elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicamenten. Een moment van onachtzaamheid bij gebruik van het elektrische gereedschap kan leiden tot ernstig letsel. b) Draag persoonlijke beschermingsmiddelen en ook altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, al naar gelang het soort gereedschap en de toepassing ervan, verkleint het risico op verwondingen. c) Vermijd ingebruikname zonder toezicht. Controleer of het elektrisch gereedschap is uitgeschakeld voordat u het op de stroomvoorziening en/of de accu aansluit, het gereedschap oppakt of draagt. Als u tijdens het dragen van het elektrische gereedschap uw vinger op de schakelaar hebt of het reeds ingeschakelde elektrische apparaat op de stroomvoorziening aansluit, kan dit tot letsel en ongevallen leiden. d) Verwijder instelgereedschap of de moersleutel, voordat u het elektrische gereedschap inschakelt. Een gereedschap of sleutel dat/die zich in een draai-end onderdeel van het elektrische gereedschap bevindt, kan verwondingen veroorzaken.

e) Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele positie en zorg ervoor dat u altijd stabiel staat. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.

f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loszittende kleding, sieraden of lange haren kunnen worden vastgegrepen door bewegende delen.

g) Als stofafzuig- en -opvanginrichtingen kunnen worden gemonteerd, moeten deze worden aangesloten en juist worden toegepast. Het gebruik van een stofafzuiging kan gevaar door stof verminderen.

h) Voorkom een vals gevoel van zekerheid en houd u altijd aan de veiligheidsvoorschriften voor elektrische apparaten, ook als u ervaren bent met het elektrisch apparaat. Achteloos handelen kan in een fractie van een seconde tot ernstige verwondingen leiden.

4) Gebruik en behandeling van het elektrische gereedschap

a) Zorg dat het elektrische gereedschap niet overbelast raakt. Gebruik voor de werkzaamheden het daarvoor bedoelde elektrische gereedschap. Met het juiste elektrische apparaat werkt u beter en veiliger in het aangegeven vermogensbereik.

b) Gebruik geen elektrisch apparaat, waarvan de schakelaar defect is. Een elektrisch gereedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.

c) Trek de stekker uit het stopcontact en/of verwijder de uitneembare accu voordat u de apparaatinstellingen wijzigt, inzetstukken vervangt of het elektrische apparaat weglegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap per ongeluk wordt gestart.

d) Bewaar niet-gebruikte elektrische apparaten buiten bereik van kinderen. Laat het elektrisch apparaat niet gebruiken door personen die er niet mee vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Elektrische apparaten zijn gevaarlijk als ze door onervaren personen worden gebruikt.

e) Voer zorgvuldig onderhoud uit aan elektrische apparaten en inzetstukken. Controleer of bewegende delen probleemloos functioneren en niet klemmen, of onderdelen gebroken of beschadigd zijn, waardoor de functie van het elektrische gereedschap wordt beïnvloed. Laat beschadigde onderdelen voor gebruik van het elektrische apparaat eerst repareren. Veel ongevallen ontstaan door slecht onderhouden elektrische apparaten.

f) Houd snijgereedschap scherp en schoon. Zorgvuldig onderhouden snijgereedschap met scherpe snijranden klemt minder snel vast en is makkelijker te gebruiken.

g) Gebruik elektrische apparaten, inzetstuk, inzetstukken enz. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de omstandigheden waarin gewerkt wordt en de uit te voeren werkzaamheden.

Het gebruik van elektrisch gereedschap voor andere toepassingen dan het voorgeschreven gebruik kan leiden tot gevaarlijke situaties.

h) Houd grepen en greepoppervlakken droog, schoon en vrij van olie en vet. Als grepen en greepoppervlakken glad zijn, kan het elektrisch gereedschap in onvoorziene situaties niet veilig bediend en onder controle gehouden worden.

5) Service

a) Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd deskundig personeel repareren met uitsluitend originele reserveonderdelen. Hiermee wordt de veiligheid van het elektrische gereedschap gewaarborgd.

Veiligheidsvoorschriften voor draagbare boormachines

a) De boormachine moet vastgezet worden. Een onjuist bevestigde boormachine kan bewegen of kantelen en dit kan verwondingen veroorzaken.

b) Het werkstuk moet met de werkstuksteun worden vastgeklemd of bevestigd. Boor niet in werkstukken die te klein zijn om veilig vast te klemmen. Als u het werkstuk met de hand vasthoudt, kan dat tot verwondingen leiden.

c) Draag geen handschoenen. Handschoenen kunnen door draaiende delen of boorspaanders worden vastgegrepen, wat tot verwondingen kan leiden.

d) Houd uw handen buiten het boorbereik als het elektrisch gereedschap in bedrijf is. Contact met draaiende delen of boorspaanders kan verwondingen veroorzaken.

e) Het boorgereedschap moet draaien voordat u het naar het werkstuk brengt. Anders kan de boor in het werkstuk vastlopen en kunnen onverwachte bewegingen van het werkstuk verwondingen veroorzaken.

f) Als de boor vastloopt, moet u de boor niet verder naar beneden duwen en het elektrisch gereedschap uitschakelen. Bepaal de oorzaak van het vastlopen en verhelp dit probleem. Het vastlopen kan tot een onverwachte beweging van het werkstuk en tot verwondingen leiden.

g) Voorkom lange boorspaanders door de neerwaartse druk regelmatig te onderbreken. Scherpe metaalspaanders kunnen vast komen te zitten en verwondingen veroorzaken.

h) Verwijder nooit boorspaanders uit het boorbereik als het elektrisch gereedschap in bedrijf is. Om spaanders te verwijderen, beweegt u het boorgereedschap van het werkstuk af, schakelt u het elektrisch gereedschap uit en wacht u tot het boorgereedschap is gestopt. Gebruik hulpmiddelen zoals een borstel of haak om de spaanders te verwijderen. Contact met draaiende delen of boorspaanders kan verwondingen veroorzaken.

i) Het toegestane toerental van inzetstukken met een nominaal toerental moet minstens zo hoog zijn als het maximale toerental dat op het elektrisch gereedschap staat vermeld. Accessoires die sneller draaien dan toegestaan, kunnen afbreken en weggeslingerd worden.

Restrisico's

Het product is vervaardigd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kan tijdens de werkzaamheden sprake zijn van enkele restrisico's.

• Gevaar voor de gezondheid, veroorzaakt door elektriciteit bij gebruik van onjuiste snoeren.
• Bovendien kunnen er ondanks alle getroffen voorzieningen verborgen restrisico's bestaan.
• Restrisico's kunnen worden geminimaliseerd als de "veiligheidsvoorschriften" en het "gebruik conform de voorschriften" alsook de bedieningshandleiding worden opgevolgd.
• Vermijd onvoorziene ingebruikname van het product.
• Houd uw handen buiten de werkomgeving, wanneer het product in bedrijf is.
• Volg de in de gebruikshandleiding voorgeschreven onderhouds- en veiligheidsvoorschriften op.

WAARSCHUWING

Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat het elektrische apparaat wordt gebruikt.

Technische wijzigingen voorbehouden!

*Bedrijfsmodus S1 (continubedrijf)

Het product kan continu met het aangegeven vermogen worden gebruikt.

*Bedrijfsmodus S2 (kortstondig gebruik)

Het product mag kortstondig bij het aangegeven vermogen worden gebruikt (10 min).

Geluid en trilling

WAARSCHUWING

Lawaai kan ernstige gezondheidsklachten tot gevolg hebben. Als het geluid van de machine hoger is dan 85 dB, draag dan geschikte gehoorbescherming voor u en personen in de omgeving.

De geluids- en trillingswaarden zijn bepaald volgens EN 62841-1.

Geluidswaarden

Geluidsdrukniveau LpA	69 dB
Meetonnauwkeurigheid KpA	3 dB
Geluidsvermogensniveau LwA	82 dB
Meetonzekerheid KwA	3 dB

De opgegeven geluidsemissiewaarden zijn gemeten volgens een standaardtestmethode en kunnen worden gebruikt om elektrische apparaten met elkaar te vergelijken.

De aangegeven geluidsemissiewaarden kunnen ook worden gebruikt als eerste indicatie van de belasting.

WAARSCHUWING

De geluidsemissies kunnen van de opgegeven waarde afwijken wanneer de machine daadwerkelijk wordt gebruikt. Dit is afhankelijk van de wijze waarop het elektrisch apparaat wordt gebruikt en de aard van het werkstuk dat wordt bewerkt.

Probeer om de belasting zo gering mogelijk te houden. Zo kan bijvoorbeeld de werktijd worden beperkt. Hierbij moeten alle aspecten van de bedrijfscyclus in aanmerking worden genomen (zoals de tijd dat de machine uitgeschakeld is en de tijd dat deze ingeschakeld is, maar onbelast draait).

7 Uitpakken

WAARSCHUWING

Het product en de verpakkingsmaterialen zijn geen kinderspeelgoed!

Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

• Open de verpakking en haal het product er voorzichtig uit.
• Verwijder het verpakkingsmateriaal evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
• Controleer of de inhoud van de levering volledig is.
• Controleer het product en de hulpstukken op transportschade. Meld eventuele schade direct bij het transportbedrijf dat het product heeft bezorgd. Reclamaties op een later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden bekend met het product aan de hand van de gebruikshandleiding.
• Gebruik bij accessoires alsook slijtage- en reserveonderdelen uitsluitend originele onderdelen. Reserveonderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het product aan.

8 Montage

WAARSCHUWING

Gevaar voor letsel!

Steek de voedingsstekker pas in het stopcontact als het product klaar is voor gebruik.

WAARSCHUWING

Inzetstukken kunnen scherp zijn en tijdens het gebruik heet worden. Draag altijd veiligheidshandschoenen, als u met inzetgereedschap werkt.

Bij de levering zijn er enkele delen gedemonteerd. De montage is eenvoudig, indien de volgende aanwijzingen in acht worden genomen.

Benodigd gereedschap:

• Inbussleutel, 3 mm (14) • Inbussleutel, 4 mm (13) • Steeksleutel SW 13 mm* • Kruiskopschroevendraaier* - Kunststofhamer*

* = niet altijd meegeleverd!

Reinig de volgende onderdelen met een schone en droge doek:

• Kolombuis (4)
• Boortafel (5) • Bodemplaat (6)
• Boorkop (7)

8.1 Kolombuis (4) monteren (afb. 3)

1. Plaats de kolombuis (4) op de bodemplaat (6).
2. Monteer de kolombuis (4) op de bodemplaat (6) met behulp van de drie zeskantbouten M8x20 mm (4a). Gebruik een steeksleutel SW13. Draai de zeskantbouten niet te vast aan, anders kan de schroefdraad in de bodemplaat (6) scheuren.

8.2 Boortafel (5) monteren (afb. 4)

1. Demonteer de aanslagring (4b) van de kolombuis (4) door de stelbout (4c) los te draaien. Gebruik een inbussleutel 3 mm (14).
2. Plaats de boortafel (5) op de kolombuis (4) en op de tandheugel (4d).
3. Schuif de boortafel (5) in een lagere positie en zet deze vast met de vastzetschroef (5a).
4. Demonteer de aanslagring (4b) van de kolombuis (4) door de stelbout (4c) vast te draaien. Gebruik een inbussleutel 3 mm (14).

8.3 Slingerhouder (4f) en slinger (4e) monteren (afb. 5)

1. Schroef de slingerhouder (4f) rechtsom in het schroefdraad van de hoogteverstelling. Gebruik een kruiskopschroevendraaier.
2. Plaats de slinger (4e) op de slingerhouder (4f) en borg deze met de stelbout. Gebruik een inbussleutel 3 mm (14).

8.4 Motoreenheid (2) monteren (afb. 6)

1. Bevestig de motoreenheid (2) op de kolombuis (4).
2. Zet de motoreenheid (2) vast met de beide klemschroeven (2a) aan de zijkant. Gebruik een inbussleutel 4 mm (13).

8.5 Handgreep (3) monteren (afb. 7)

1. Schroef de handgrepen (3) in de montagegaten van de handspilgeleider (3a) en draai ze handvast aan.

8.6 Boorkop (7) aanbrengen (afb. 8)

1. Bevestig de boorkop (7) aan de conus van de boorspil (7a).
2. Zet de boorkop (7) vast met een paar lichte tikken op de punt van de boorkop. Gebruik hiervoor een kunststofhamer.

9 Voor de ingebruikname

WAARSCHUWING

Trek altijd de voedingsstekker eruit voordat u instellingen aan het product uitvoert.

Benodigd gereedschap:

• Inbussleutel, 3 mm (14) • 2x steeksleutel SW 14 mm* • Steeksleutel SW 19 mm*

9.1 Gebruik als vaste machine (afb. 10)

Het product moet voor continu gebruik op een werkbank worden gemonteerd.

• Het product moet stabiel worden opgesteld, dit betekent op bijv. een werkbank of een vast onderstel vastgeschroefd worden.
• Voor dit doeleinde bevinden zich bevestigingsgaten in de bodemplaat (6).
• Markeer de boorgaten.
• Plaats het product zoals deze later moet worden geïnstalleerd.
• Teken de posities van de te boren gaten af op de werkbank. Deze worden bepaald door de bevestigingsboorgaten in de bodemplaat (6).
• Boor de gaten (ten minste 11 mm) door de werkbank.
• Plaats het product zodanig over de geboorde gaten dat ze overeenkomen met de bevestigingsboorgaten in de bodemplaat (6) en steek de bouten* (M10) met een geschikte lengte van bovenaf door de gaten.
• Schroef de moeren* van onderaf op de bouten* (M10).
• Draai de moeren* vast met twee steeksleutels SW17.

* = niet meegeleverd!

9.2 Boortafel (5) verstellen (afb. 11, 12)

9.2.1 Boortafelhoogte instellen (afb. 10)

1. Draai de vastzetschroef (5a) los.
2. Stel de boortafel (5) in op de gewenste hoogte met behulp van de slinger (4e).
3. Draai de vastzetschroef (5a) weer vast.

Aanwijzing:

Mogelijk moet de kruislijnlaser opnieuw worden afgesteld. Zie 9.7.

9.2.2 De boortafel (5) kantelen (afb. 11)

U kunt de boortafel (5) ook kantelen.

1. Draai hiervoor de vastzetschroef (5b) onder de boortafel (5) los. Gebruik een steeksleutel SW19.
2. Kantel de boortafel (5) naar wens tot 45° naar rechts of links.
3. Draai de vastzetschroef (5b) weer vast. Gebruik een steeksleutel SW19.

9.3 Laser in-/uitschakelen (afb. 18)

Inschakelen

1. Steek de voedingsstekker in een correct gezekerd stopcontact.
2. Druk op de aan/uit-schakelaar (8a) om de laser in te schakelen.

Uitschakelen

1. Druk nogmaals op de aan/uit-schakelaar (8a), om de laser uit te schakelen.

9.4 Werkstuk uitlijnen (afb. 13, 18)

1. Schakel de laser in zoals beschreven op 9.3.
2. Het snijpunt van beide laserlijnen geeft het boormiddelpunt weer. Pas indien nodig de positie van het snijpunt aan zoals beschreven op 9.7.
3. Lijn uw markering op het werkstuk uit op het laserkruis.

9.5 Werkstuk borgen

• Zorg ervoor dat het werkstuk goed is bevestigd.
• Bewerk geen werkstukken die te klein zijn om te kunnen worden vastgeklemd.
• Bewerk alleen werkstukken die stevig tussen de klembekken geklemd kunnen worden. Het werkstuk mag niet te groot, te klein of te buigzaam zijn. Anders is het niet mogelijk om stevig te klemmen.
• Gebruik extra werkstuksteunen als dit nodig is voor de stabiliteit van het werkstuk.
• Beveilig het werkstuk. Gebruik de kleminrichtingen/bankschroef om het werkstuk vast te houden. Het werkstuk wordt dan beter vastgehouden dan met de hand.

9.6 Inzetgereedschap plaatsen/verwijderen (afb. 14)

WAARSCHUWING

Laat de boorkopsleutel nooit in de boorkop zitten!

WAARSCHUWING

Inzetstukken kunnen scherp zijn en tijdens het gebruik heet worden. Draag altijd veiligheidshandschoenen, als u met inzetgereedschap werkt.

VOORZICHTIG

Houd uw handen uit de buurt van het inzetgereedschap, wanneer het product in bedrijf is.

Aanwijzing:

Controleer of het inzetstuk goed past.

Inzetstuk dat verkeerd of niet goed bevestigd is, kan tijdens het gebruik losraken en u verwonden.

- U kunt de boorkopsleutel (9a) opbergen in de houder voor de boorkopsleutel (9).

1. Neem de boorkopsleutel (9a) uit de houder voor de boorkopsleutel (9).
2. Maak de houder van de boorkop (7) los met de boorkopsleutel (9a).
3. Verwijder het inzetgereedschap*.
4. Plaats een nieuw inzetgereedschap*.
5. Maak de houder van de boorkop (7) vast met de boorkopsleutel (9a).
6. Plaats de boorkopsleutel (9a) terug in de houder voor de boorkopsleutel (9).
7. Controleer de gecentreerde positie van het inzetgereedschap*.
8. Voer een korte testrun uit om de rondloop van het inzetgereedschap* te controleren.

* = niet altijd meegeleverd!

9.7 De laser controleren/afstellen (afb. 12, 13, 18)

Laser controleren:

1. Klem een inzetgereedschap met een kleine diameter in de boorkop (7) zoals beschreven op 9.6.
2. Plaats een werkstuk op de boortafel (5) onder het inzetgereedschap.
3. Schakel de laser in zoals beschreven op 9.3.
4. Laat het inzetgereedschap met behulp van de handgrepen (3) op het werkstuk zakken.
5. Het snijpunt van het laserkruis moet precies op de punt van het inzetgereedschap liggen.

Laser instellen:

1. Draai de stelbout (12a) los. Gebruik een inbussleutel 3 mm (14).
2. Draai het laserobjectief (12) om de lijn van de laser af te stellen.
3. Draai de stelbout (12a) weer vast. Gebruik een inbussleutel 3 mm (14).
4. Herhaal deze werkwijze aan de andere zijde.

9.8 Toerental instellen (afb. 15)

WAARSCHUWING

Gevaar voor beknelling!

Let op uw vingers!

WAARSCHUWING

Altijd aandrijfschijven gebruiken, die er tegenover liggen. Als de aandrijfschijven op verschillende hoogtes gebruikt worden, zal de aandrijfriem vernield worden!

Aanwijzing:

Dit product is voorzien van een veiligheidsschakelaar. Dit betekent dat het product niet ingeschakeld kan worden als de aandrijfafdekking open of niet goed gesloten zijn.

1. Draai de slotbout (1b) van het aandrijfafdekking (1) los.
2. Open het aandrijfafdekking (1).
3. Draai de vastzetschroef (2b) van de motoreenheid (2) los.
4. Duw de motoreenheid (2) in de richting van de kolombuis (4) om de aandrijfriem (1c) los te maken.
5. Plaats de aandrijfriem (1c) op de gewenste combinatie tussen de aandrijfschijf aan de spilzijde (1d) en de aandrijfschijf aan de motorzijde (1e) om het aangegeven toerental te bereiken:

1. Duw de motoreenheid (2) weg van de kolombuis (4) om de aandrijfriem (1c) te spannen. De aandrijfriem (1c) is correct gespannen wanneer deze ongeveer 1 cm kan worden ingedrukt.
2. Draai de vastzetschroef (2b) van de motoreenheid (2) weer vast.
3. Sluit het aandrijfafdekking (1) en fixeer deze met de slotbout (1b). Controleer of de veiligheidsschakelaar (1a) ingeschakeld is en de aandrijfafdekking (1) goed gesloten is.

9.9 Boordiepte instellen (afb. 8, 16)

1. Draai de borg M10 (11b) van de diepteaanslag (11) los en verplaats deze samen met de moer M10 (11c) eronder naar een hogere positie. Gebruik twee steeksleutels SW17.
2. Plaats een inzetgereedschap in de boorkop (7) zoals beschreven bij 9.6.
3. Laat de boorspil (7a) over de handgreep (3) op het werkstuk zakken en houd de handgreep (3) in deze positie.
4. Plaats de moer M10 (11c) op het boorgat (11a).
5. Breng de boorspil (7a) weer terug in de uitgangspositie, met behulp van de handgreep (3). Zorg ervoor dat de moer M10 (11c) niet beweegt.
6. Draai nu de moer M10 (11c) omhoog tot de gewenste boordiepte.
7. Borg de ingestelde moer M10 (11c) met de borgmoer M10 (11b). Gebruik twee steeksleutels SW17.
8. Controleer of de ingestelde diepte correct is.

9.10 Afstellen van de spilterugloopveer (afb. 8, 17)

1. Voor meer werkruimte laat u de boortafel zakken zoals beschreven op Hoogte van de boortafel instellen en de boortafel (5) zwenken.
2. Steek een platte schroevendraaier in de voorste onderste groef (10e) en houd hem daar vast.
3. Verwijder borgmoer M10 (10a). Gebruik een steeksleutel SW14.
4. Draai de moer M10 (10b) los en trek de veerkap (10) naar buiten, totdat de inkeping loskomt van de naaf (10c). Let op dat de veer is voorgespannen.
5. Draai de veerkap (10) voorzichtig linksom totdat de inkeping (10d) op één lijn ligt met die van de naaf (10c) en ingedrukt kan worden. Gebruik een platte schroevendraaier.
6. Controleer de veerspanning door de boorspil (7a) met behulp van de handgrepen (3) in de laagste stand te laten zakken. Houd de veerkap (10) op zijn plaats. Pas indien nodig de veerspanning aan met behulp van de veerkap (10).
7. Rechtsom - verlaagt de veerspanning.
8. Linksom - verhoogt de veerspanning.
9. Rechtsom - verlaagt de veerspanning.
10. Linksom - verhoogt de veerspanning.
11. Als u de gewenste veerspanning hebt bereikt, draait u de moer M10 (10b) weer vast.
12. Borg de moer M10 (10b) met de borgmoer M10 (10a). Gebruik twee steeksleutels SW14.

10 Bediening

LET OP

Het product voor de ingebruikstelling in ieder geval volledig monteren!

WAARSCHUWING

Gevaar voor letsel!

De aan/uit-schakelaar en de veiligheidsschakelaar mogen niet worden vergrendeld!

- Werk niet met het product als de schakelaar beschadigd is.

- Controleer voor elk gebruik of het product in orde is.

- Werk niet met het product als de schakelaar beschadigd is. - Controleer voor elk gebruik of het product in orde is.

WAARSCHUWING

Gevaar voor letsel!

Steek de voedingsstekker pas in het stopcontact als het product klaar is voor gebruik.

WAARSCHUWING

Inzetstukken kunnen scherp zijn en tijdens het gebruik heet worden. Draag altijd veiligheidshandschoenen, als u met inzetgereedschap werkt.

Aanwijzingen:

• Voor ingebruikname moeten alle afdekkingen en veiligheidsvoorzieningen conform de voorschriften zijn gemonteerd. Beschadigde of onleesbare stickers moeten worden vervangen.
• Overtuig u voor het aansluiten van het product, dat de gegevens op het typeplaatje overeenkomen met de gegevens van het stroomnet.
• Denk eraan dat bij de ingebruikname van het startmechanisme bij gemotoriseerde machines ook het snijgereedschap in bedrijf gesteld wordt.
• Gebruik het product nooit met defecte veiligheidsvoorzieningen of zonder veiligheidsinrichtingen.
• Let er voor het inschakelen op dat het product geen voorwerpen aanraakt.
• Controleer het te bewerken materiaal op vreemde deeltjes zoals spijkers, bouten etc. en verwijder deze.
• Zorg ervoor dat het te behandelen oppervlak stofvrij en droog is.
• Wacht na het inschakelen tot het product het maximum toerental heeft bereikt. Pas daarna begint u met de werkzaamheden.

10.1 Product in-/uitschakelen (afb. 18)

Inschakelen

1. Steek de voedingsstekker in een correct gezekerd stopcontact.
2. Druk op de aan/uit-schakelaar (8) om het product in te schakelen.

Uitschakelen

1. Druk nogmaals op de aan/uit-schakelaar (8) om het product uit te schakelen.
2. Wacht tot het product tot stilstand is gekomen.

11 Werkinstructies

LET OP

De aanvoersnelheid en het spiltoerental zijn bepalend voor de levensduur van het inzetgereedschap!

• De snijsnelheid wordt bepaald door de snelheid van de boorspil en de diameter van het inzetgereedschap.
• Als algemene regel geldt: hoe groter de diameter van het inzetgereedschap, hoe lager het toerental gekozen moet worden.
• Als het werkstuk sterker is, moet de snijdruk hoger zijn.
• Door het inzetgereedschap herhaaldelijk terug te trekken, zorgt u ervoor dat de spanen gemakkelijker worden afgevoerd.
• Spaanafvoer is vooral moeilijk bij diepe boorgaten. Verlaag hier de aanvoer en snelheid.
• Om overmatige slijtage van de snijkant van het inzetgereedschap te voorkomen, moet u bij boorgaten met een diameter van meer dan 8,0 mm eerst voorboren met een inzetgereedschap met een kleinere diameter.
• Laat de boor niet op het werkstuk rusten, aangezien dit hoogstwaarschijnlijk zal leiden tot een aanzienlijke versterking van de trillingen.

- Het werkstuk moet met de werkstuksteun worden vastgeklemd of bevestigd. Boor niet in werkstukken die te klein zijn om veilig vast te klemmen. Als u het werkstuk met de hand vasthoudt, kan dat tot verwondingen leiden.

11.1 Boren (afb. 8, 13)

1. Markeer het te boren punt op het werkstuk met behulp van een drevel* of een puntige spijker*.
2. Zet het te bewerken werkstuk vast op de boortafel (5). (Zie 9.5).
3. Plaats een inzetgereedschap in de boorkop (7) (zie 9.6).
4. Laat de boorspil (7a) zakken met behulp van de handgreep (3) en centreer het inzetgereedschap op de te boren punt in het werkstuk. Ga te werk zoals beschreven op 9.4.
5. Schakel het product in (zie 10.1).
6. Laat de boorspil (7a) zakken met behulp van de handgrepen (3).
7. Met een geschikte voeding en tot de gewenste diepte boren in het werkstuk.
8. Selecteer het juiste smeermiddel op basis van het materiaal van het werkstuk en de boor, en het type boorgat.
9. Houd rekening met het eventuele spaanbreken op weg naar de gewenste boordiepte.
10. Breng de boorspil (7a) terug in de uitgangspositie met behulp van de handgrepen (3).

* = niet altijd meegeleverd!

11.2 Verzinken en kernboren

Met dit product kunt u ook verzinken of centreerboren. Let hierbij op dat het laten zakken met de laagste snelheid moet gebeuren, terwijl voor het kernboren een hoge snelheid is vereist.

11.3 Houtbewerking

Aanwijzing:

Houd er rekening mee dat bij het werken met hout een geschikte stofafzuiging moet worden gebruikt, omdat houtstof gevaarlijk kan zijn voor de gezondheid. Draag bij werkzaamheden die stof produceren altijd een geschikt stofmasker.

12 Reiniging en onderhoud

WAARSCHUWING

Laat reparatie- en onderhoudswerkzaamheden, die niet in deze gebruikshandleiding beschreven staan, uitvoeren door onze gespecialiseerde werkplaats. Gebruik uitsluitend originele reserveonderdelen.

WAARSCHUWING

Onjuist onderhoud of onjuiste reiniging kan letsel veroorzaken!

WAARSCHUWING

Tijdens reinigings-, reparatie- en onderhoudswerkzaamheden kan het product onverwacht starten en letsel en brandwonden veroorzaken.

– Schakel het product uit. - Trek de voedingsstekker uit het contact. - Laat het product afkoelen. - Verwijder het inzetgereedschap.

12.1 Reiniging

• Zorg dat de veiligheidsinrichtingen, de ventilatiesleuven en de motorbehuizing zo stof- en vuilvrij mogelijk zijn. Wrijf het product met een schone doek af en blaas deze met perslucht bij lage druk uit. Wij adviseren u om het product direct na elk gebruik te reinigen.
• Dompel het product om te reinigen nooit onder in water of andere vloeistoffen.
• Het product moet altijd schoon, droog en vrij van olie of smeervet zijn. Verwijder alle stof na elk gebruik en voor het bewaren.
• Gebruik geen chemische, alkalische, schurende of andere agressieve reinigings- of ontsmettingsmiddelen om het product te reinigen, aangezien deze de oppervlakken kunnen beschadigen.
• Reinig het inzetgereedschap niet terwijl het nog in gebruik is.
• Controleer de bankschroef en de klembekken. Ze moeten schoon zijn, vrij van spanen en andere resten.

12.2 Onderhoud (afb. 15)

! WAARSCHUWING

Gevaar voor beknelling!

Let op uw vingers!

⚠ WAARSCHUWING

Altijd aandrijfschijven gebruiken, die er tegenover liggen. Als de aandrijfschijven op verschillende hoogtes gebruikt worden, zal de aandrijfriem vernield worden!

Aanwijzing:

Dit product is voorzien van een veiligheidsschakelaar. Dit betekent dat het product niet ingeschakeld kan worden als de aandrijfafdekking open of niet goed gesloten zijn.

12.2.1 Aandrijfriem (1c) controleren

1. Draai de slotbout (1b) van het aandrijfafdekking (1) los.
2. Open het aandrijfafdekking (1).
3. Controleer de spanning van de aandrijfriem (1c).
4. De aandrijfriem (1c) is correct gespannen wanneer deze ongeveer 1 cm kan worden ingedrukt.
5. Controleer de aandrijfriem (1c) op scheuren, insnijdingen of andere beschadigingen.
6. Sluit het aandrijfafdekking (1) en fixeer deze met de slotbout (1b). Controleer of de veiligheidsschakelaar (1a) ingeschakeld is en de aandrijfafdekking (1) goed gesloten is.

12.2.2 Aandrijfriem (1c) spannen

1. Draai de slotbout (1b) van het aandrijfafdekking (1) los.
2. Open het aandrijfafdekking (1).
3. Draai de vastzetschroef (2b) van de motoreenheid (2) los.
4. Duw de motoreenheid (2) weg van de kolombuis (4) om de aandrijfriem (1c) te spannen.
5. De aandrijfriem (1c) is correct gespannen wanneer deze ongeveer 1 cm kan worden ingedrukt.
6. Draai de vastzetschroef (2b) van de motoreenheid (2) weer aan.
7. Sluit het aandrijfafdekking (1) en fixeer deze met de slotbout (1b). Controleer of de veiligheidsschakelaar (1a) ingeschakeld is en de aandrijfafdekking (1) goed gesloten is.

12.2.3 Aandrijfriem (1c) vervangen

1. Draai de slotbout (1b) van het aandrijfafdekking (1) los.
2. Open het aandrijfafdekking (1).
3. Draai de vastzetschroef (2b) van de motoreenheid (2) los.
4. Verwijder de oude aandrijfriem (1c). Draai de aandrijfschijven (1d/1e) en trek de aandrijfriem (1c) iets omhoog.
5. Breng een nieuwe aandrijfriem (1c) aan.
6. Draai de aandrijfschijf aan de spil- en motorzijde (1d/1e) en druk de aandrijfriem (1c) lichtjes op de aandrijfschijf aan de spil- en motorzijde (1d/1e). Controleer of de aandrijfriem (1c) goed op de aandrijfschijf (1d/1e) aan de spil- en motorzijde zit.
7. Duw de motoreenheid (2) weg van de kolombuis (4) om de aandrijfriem (1c) te spannen.
8. De aandrijfriem (1c) is correct gespannen wanneer deze ongeveer 1 cm kan worden ingedrukt.
9. Draai de vastzetschroef (2b) van de motoreenheid (2) weer aan.
10. Sluit het aandrijfafdekking (1) en fixeer deze met de slotbout (1b). Controleer of de veiligheidsschakelaar (1a) ingeschakeld is en de aandrijfafdekking (1) goed gesloten is.

1. Om het product te transporteren koppel het eerst los van het stopcontact en zet het vervolgens op de bestemde plaats.
2. Om beschadigingen en letsel te vermijden, moet het product tijdens het transport in voertuigen worden beveiligd tegen omvallen en wegglijden.
3. Bescherm het product tegen stoten, schokken en sterke trillingen, bijv. tijdens transport in voertuigen.
4. Transporteer het product niet aan de motoreenheid.

Aanwijzing:

Draag het product indien mogelijk met een tweede persoon.

1. Houd de bodemplaat (6) met één hand vast en stabiliseer het product met de andere hand op het aandrijf-afdekking (1).

14 Opslag

Bewaar het product en de bijbehorende accessoires op een donkere, droge en vorstvrije en voor kinderen ontoe-gankelijke plaats.

De optimale bewaartemperatuur ligt tussen 5 °C en 30 °C. Bewaar het product in de originele verpakking.

Dek het product af om het te beschermen tegen stof of vocht. Bewaar de gebruikshandleiding bij het product.

15 Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de relevante VDE- en DIN-voorschriften. De netaansluiting van de klant en het gebruikte verlengsnoer moeten eveneens aan deze voorschriften voldoen.

15.1 Defecte elektrische aansluitkabel

Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op.

Mogelijke oorzaken zijn:

• Drukpunten, als aansluitkabels door venster- of deuropeningen worden geleid,
• Knikken door een onvakkundige bevestiging of geleiding van het netsnoer,
• Snijplekken omdat over de snoer is gereden,
• Beschadigde isolatie omdat de stekker uit de wandcontactdoos is getrokken,
• Scheuren door veroudering van de isolatie.

Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de isolatie is beschadigd.

Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren het netsnoer niet op het stroomnet is aangesloten.

Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend snoeren met dezelfde aanduiding.

Op de aansluitkabel moet de type-aanduiding vermeld staan.

Veiligheidsvoorschriften voor het vervangen van beschadigde of defecte netsnoeren

Aansluittype Y

Als het netsnoer moet worden vervangen, dan moet dit door de fabrikant of zijn vertegenwoordiger worden gedaan om veiligheidsrisico's te voorkomen.

15.2 Wisselstroommotor

Aansluitingen en reparaties van de elektrische apparatuur mogen uitsluitend door een elektromonteur worden uitgevoerd.

• De netspanning moet 230V\~ zijn.
• Verlengsnoeren moeten tot een lengte van 25 m een doorsnede hebben van 1,5 vierkante millimeter.

16 Reparatie en reserveonderdelen bestellen

Na reparatie of onderhoud controleren of alle veiligheidstechnische delen zijn bevestigd en in optimale toestand zijn. Delen, waarbij er gevaar voor verwonding voor andere personen en kinderen bestaat, ontoegankelijk bewaren.

LET OP

Conform de wetgeving voor productgaranties wordt er geen garantie geboden voor schade die ontstaan is door incorrecte reparaties of door het niet gebruiken van originele reserveonderdelen.

Neem contact op met een servicecentrum of een erkende specialist. Overeenkomstig geldt dit ook voor accessoires.

Reserveonderdelen en accessoires zijn verkrijgbaar bij ons servicecentrum. Scan hiertoe de QR-code op de titelpagina.

Aansluitingen en reparaties

Aansluitingen en reparaties van de elektrische apparatuur mogen uitsluitend door een elektromonteur worden uitgevoerd.

16.1 Bestelling van reserveonderdelen

Bij het bestellen van reserveonderdelen moeten de volgende gegevens worden vermeld:

• Modelaanduiding
• Artikelnummer
• Gegevens op het typeplaatje

16.2 Service-informatie

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt.

Slijtageonderdelen: Aandrijfriem*

* = niet altijd meegeleverd!

17 Verhelpen van storingen

De volgende tabel toont storingssymptomen en beschrijft hoe u deze op kunt lossen, als uw product niet goed werkt. Als u het probleem hiermee niet kunt vinden en oplossen, neem dan contact op met uw service-werkplaats.

Storing Mogelijke oorzaak Oplossing
De as beweegt te snel of te lang-zaam naar de uitgangspositie.	Spilterugloopveer is verkeerd ingesteld.	Stel de spilterugloopveer af.
De boorkop raakt steeds weer los van de spil, ondanks het feit dat deze weer opnieuw is bevestigd.	Vuil, vet of olie op de spil of d binnenkant van de boorkop.	Gebruik een huishoudelijk reinigingsmiddel om het oppervlak van de spil en de boorkop te reinigen.

Storing Mogelijke oorzaak Oplossing

Sterke geluidsproductie tijdens gebruik.	Onjuiste V-snaarspanning. Stel de	V-snaarspanning opnieuw in.
	De spil is te droog. Test de spil.
	De riemschijf op de spil zit los.	Controleer de moer van de riemschijf op stevige bevestiging en draai deze zo nodig vast.
	De riemschijf op de motor zit los.	Draai de stelschroef op de motor riemschijf vast.
De boor begint te gloeien Onjuiste	snelheid. Verander de snelheid.
	Er komen geen spaanders uit het boorgat.	Breng de boor regelmatig uit het boorgat om spaanders te verwijderen.
	Stompe boren. Slijp de boor.
	Te geringe aanvoer. Verhoog de aanvoer.
De boor verloopt of het gat is niet rond.	Harde plekken in het hout of de lengte en hoek van de boorpunt zijn verschillend.	Slijp de boor.
	De boor is verbogen.	Vervang de boor.
De boor blokkeert in het werkstuk.	Werkstuk en boor zijn gekanteld of de aanvoer is te hoog.	Het werkstuk opnieuw voorzien van een ondergrond of zet het vast.
	Onvoldoende V-snaarspanning.	Controleer de V-snaarspanning en stel deze indien nodig in.
Overmatig verlopen en fladderen van de boor.	Verbogen boor.	Gebruik een rechte boor.
	Overmatige slijtage van de spillagers.	Laat de spillager vervangen.
	De boor is niet gecentreerd in de boorkop gespannen.	Controleer de centrering.
	De boorkop is niet goed bevestigd.	Bevestig de boorkop op de juiste wijze.

18 Afvalverwerking en hergebruik

Aanwijzingen op de verpakking

De verpakkingsmaterialen zijn recyclebaar. Verpakkingen milieuvriendelijk afvoeren.

Aanwijzingen betreffende de wetgeving Afgedankte elektrische en elektronische apparatuur (AEEA)

Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishoudelijke afval, maar moet worden ingezameld of gescheiden worden afgevoerd!

- Oude batterijen of accu's die niet vast in het afgedankte apparaat zijn geïntegreerd, moeten vóór het afvoeren op niet-destructieve wijze worden verwijderd! Het afvoeren hiervan is geregeld in de wetgeving inzake batterijen.

- Eigenaars of gebruikers van elektrische en elektronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu's in te leveren.

- De eindgebruiker is verantwoordelijk voor het wissen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!

- Het symbool van de doorgekruiste vuilnisbak betekent dat afgedankte elektrische en elektronische apparatuur niet bij het huishoudelijk afval mag worden gegooid.

- Afgedankte elektrische en elektronische apparatuur kan bij de volgende punten kosteloos worden ingeleverd:

- Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven)

- Verkooppunten van elektrische apparaten (stationair en online), voor zover dealers verplicht zijn ze terug te nemen of dit vrijwillig aanbieden.

- Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw apparaat van de fabrikant te hoeven kopen, of naar een ander erkend verzamelpunt in je omgeving worden gebracht.

- Voor verdere aanvullende terugnamevoorwaarden van de fabrikanten en distributeurs verzoeken wij u contact op te nemen met de betreffende klantenservice.

- Bij levering van een nieuw elektrisch apparaat door de fabrikant aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elektrische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.

- Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden geïnstalleerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Europese Unie kunnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur.

19 EU-conformiteitsverklaring

Vertaling van de originele conformiteitsverklaring

Fabrikant:

Scheppach GmbH

Wij verklaren onder eigen verantwoordelijkheid dat het hier beschreven product voldoet aan de geldende richtlijnen en normen.

Merk: SCHEPPACH

Art.-aanduiding: Tafelboormachine - TBM250

Art.nr. 5906833901

EU-richtlijnen:

2014/30/EU, 2006/42/EG, 2011/65/EU*,

* Het hierboven beschreven onderwerp van deze verklaring voldoet aan de voorschriften van richtlijn 2011/65/EU van het Europese Parlement en de Raad van 8 juni 2011 omtrent de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Toegepaste normen:

EN 62841-1:2015/A11:2022;

EN 62841-3-13:2017

EN IEC 55014-1:2021;

EN IEC 55014-2:2021;

EN IEC 61000-3-2: 2019/A1:2021/A2:2024;

EN 61000-3-3:2013/A1:2019/A2:2021

Documentatie gevolmachtigde:

Ann-Katrin Bloching

Günzburger Str. 69

D-89335 Ichenhausen

Zichtbare defecten moeten binnen 8 dagen na ontvangst van de goederen worden gemeld, anders verliest de koper alle aanspraken op grond van dergelijke defecten. Wij verstrekken garantie voor onze machines, bij juiste behandeling, voor de duur van de wettelijke garantieperiode vanaf het moment van overdracht, op dusdanige wijze dat wij elk machineonderdeel dat binnen deze periode aantoonbaar onbruikbaar wordt als gevolg van materiaal- of fabricagefouten, kosteloos vervangen. Voor onderdelen, die wij niet zelf vervaardigen, verlenen wij uitsluitend garantie, voor zover wij recht hebben op garantieclaims bij de toeleveranciers. De kosten voor het plaatsen van nieuwe onderdelen zijn voor rekening van de koper. Aanspraak op vorderingen tot omzetting en vermindering en overige vorderingen op schadevergoeding zijn uitgesloten.
