HASZNÁLATI ÚTMUTATÓ VENUX 160MMA Stamos

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

1. Szimbólumok

Kérjük, olvassa el a használati útasítást.

Újrahasznosítható termék.

A termék teljesíti a vonatkozó biztonsági szabványok követelményeit.

Az egész testet óvó védőruházatot használjon.

Vigyázat! Használjon védőkesztyűt.

Használjon védőszemüveget

Viseljen munkavédelmi cipôt.

Vigyázat! A forró felület égési sérülést okozhat!

Vigyázat! Tüz vagy robbanás veszélye.

Vigyázat! Ártalmas gőzök, mérgezésveszély. A felszabaduló gázok és füstök veszélyesek lehetnek az egészségre. A hegesztési folyamat során gázok és füstök szabadulnak fel. Ezen anyagok belégzése káros lehet az egészségre.

Megfelelő fényszűrővel ellátott hegesztőmaszkot kell használni.

VIGYÁZAT! A hegesztőív káros sugárzása

Ne érintse meg a feszültség alatt álló részeket

VIGYÁZAT! A jelen használati utasításban szereplő ábrák csak tájékoztató jellegűek, és egyes részleteikben eltérhetnek a tényleges terméktől.

2. Műszaki adatok

Paraméter leírása	Paraméter értéke
Precíziós mérleg	Hegesztőgép
Modell	VENUX 200MMA	VENUX 160MMA
Névleges bemeneti feszültség [V] / frekvencia [Hz] 230/50
Hegesztés típusa	MMA / "LIFT TIG"
Lift TIG hegesztési áramtartomány [A]	10-200	10-160
MMA hegesztési áramtartomány [A]	30-200	30-160
Hegesztőáram 100%-os munkacikluson [A]	110	88
Hegesztőáram 60%-os munkacikluson [A]	142	114
Hegesztőáram 30%-os munkacikluson [A]	200	160
Arc Force Igen
Hot Start	Igen
Hűtés	Ventillátor
Feszültségcsökkentő eszköz (VRD) Igen
IP-osztály	IP21S
Insulation class	F
A következő normának való megfelelés:	EN IEC 60974-1EN IEC 60974-10 A osztály
Méretek (szélesség x mélység x magasság) [cm]	220 x 300 x 150	130 x 260 x 210
Súly [kg]	4,56	3,26

3. Általános leírás

A kézikönyv célja, hogy segítse a biztonságos és megbízható használatot. A termék szigorúan a műszaki előírásoknak megfelelően, a legújabb műszaki megoldások és alkatrészek felhasználásával, a legmagasabb minőségi előírások betartásával lett tervezve és legyártva.

ELINDÍTÁS ELŐTT FIGYELMESEN OLVASSA EL ÉS ÉRTELMEZZE EZEKET AZ UTASÍTÁSOKAT.

A készülék hosszú és megbízható működésének biztosítása érdekében ügyeljen arra, hogy a készüléket a jelen használati utasításban foglalt irányelvek szerint megfelelően üzemeltesse és karbantartsa. A használati útmutatóban szereplő műszaki adatok és specifikációk naprakészek. A gyártó fenntartja a jogot a minőség javítása érdekében történő változtatásokra. A műszaki fejlődést és a zajcsökkentés lehetőségét figyelembe véve a készüléket úgy tervezték és építették meg, hogy a zajkibocsátásból eredő kockázatokat a lehető legalacsonyabb szintre csökkentsék.

4. A felhasználás biztonsága

AVIGYÁZAT! Olvassa el az összes biztonsági figyelmeztetést és utasítást. A figyelmeztetések és sítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést vagy halált okozhat.

A figyelmeztetésekben és az utasítások leírásában szereplő "eszköz" vagy "termék" kifejezés a következőkre vonatkozik:

Hegesztőgép

4.1. Általános megjegyzések

a) Vigyázzon saját és harmadik személyek biztonságára, ha elolvassa és betartja az ebben a kézikönyvben szereplő irányelveket.
b) A készüléket csak szakképzett személyeknek szabad beüzemelni, működtetni, kezelni és javítani.
c) A készüléket nem szabad a rendeltetésétől eltérő célokra használni.
d) Működés közben a készülék elektromágneses mezőt hoz létre maga körül, ami meghibásíthatja az orvosi implantátumokat, pl. a pacemakereket stb.
e) Tilos a hegesztőnyelet saját maga, más emberek és állatok felé irányítani.
f) Gondoskodni kell a gép rendszeres szervizeléséről és karbantartásáról.
g) Bármilyen beállítás, karbantartás, fúvókacsere stb. előtt válassza le a készüléket az áramforrásról.
h) Tilos a terméket levett burkolattal üzemeltetni.
i) A hegesztési hulladékot a helyi előírásoknak megfelelően ártalmatlanítsa.

4.2. Útmutató tűzveszélyes munka biztonságos végzéséhez

Az épület és a helyiségek előkészítése a tűzveszélyes munkák elvégzéséhez:

a) a munkavégzés helyéről és helységéből az éghető anyagokat és szennyeződéseket el kell távolítani;
b) minden gyúlékony és nem gyúlékony csomagolásban lévő gyúlékony és nem gyúlékony tárgyat biztonságos távolságba kell helyezni;
c) olyan anyagok védelme, amelyeket nem lehet eltávolítani, például fémlemezekkel, gipszkartonlapokkal stb. való lefedéssel, például hegesztési fröccsenésekkel szemben;
d) ellenőrizze, hogy a szomszédos helyiségekben lévő gyúlékony anyagok vagy tárgyak nem igényelnek-e helyi óvintézkedéseket;
e) tömítse le nem gyúlékony anyagokkal a munkahely közelében lévő, a szerelésen, szellőzésen stb. lévő átmenő lyukakat;
f) védje a hegesztési fröccsenések vagy mechanikai sérülések ellen a gyúlékony szigetelésű elektromos, gáz- és szerelési kábeleket, feltéve, hogy azok a tűzveszélyes munkálatok által okozott kockázat hatókörén belül vannak;
g) ellenőrizze, hogy aznap nem végeztek-e festési vagy egyéb, gyúlékony anyagokat felhasználó munkálatokat.

A szikrák tüzet okozhatnak

A hegesztés közben keletkező szikrák tüzet, robbanást és a csupasz bőrön égési sérülést okozhatnak. Hegesztés közben viseljen hegesztőkesztyűt és védőruházatot. Távolítson el vagy biztosítsa minden gyúlékony anyag biztonságos tárolását a munkavégzés helyén. Ne hegesszen gyúlékony folyadékot tartalmazó zárt edényeket vagy tartályokat. Az ilyen edényeket vagy tartályokat hegesztés előtt ki kell öblíteni a gyúlékony folyadékok eltávolítása érdekében. Ne hegeszteni gyúlékony gázok, gözök vagy folyadékok közelében. A tűzoltó felszerelést (tűzoltó pokrócot, por- vagy haboltó készülék) a munkahely közelében, jól láthatóan és könnyen hozzáférhető helyen kell elhelyezni.

A palack felrobbanhat

Csak jóváhagyott gázpalackokat és megfelelően működő reduktort használjon. A palackot függőleges helyzetben kell szállítani és tárolni. Védje a palackokat hőforrásoktól, feldőléstől és mechanikai sérülésektől. Tartsa a gázkészülék összes alkatrészét jó állapotban: palackot, tömlőt, csatlakozókat, reduktorokat.

A hegesztett anyagok égési sérülést okozhatnak

Soha ne érjen a hegesztett alkatrészekhez fedetlen testrészekkel. A munkadarab érintésekor és mozgatásakor mindig hansználjon hegesztőkesztyűt és fogót.

4.3. A munkahely előkészítése a hegesztéshez

Vigyázat! A hegesztés tüzet vagy robbanást okozhat.

a) Tartsa be a hegesztési munkákra vonatkozó egészségügyi és biztonsági előírásokat, és szerelje fel a munkahelyet megfelelő tűzoltó készülékkel.
b) Tilos olyan helyen hegeszteni, ahol gyúlékony anyagok meggyulladhatnak.
c) Tilos hegeszteni olyan légkörben, amely éghető gázok, gozök, ködök vagy porok levegővel alkotott robbanásveszélyes keverékét tartalmazza.
d) Távolítson el minden gyúlékony anyagot a hegesztés helyétől 12 m-es körzetben, és ha ez nem lehetséges, fedje le a gyúlékony anyagokat nem gyúlékony burkolattal.
e) Tegyen óvintézkedéseket a szikrák és az izzó fémrészecskék ellen.
f) Vegye figyelembe, hogy a szikrák vagy forró fémszilánkok áthatolhatnak a védősapkákon, fedeleken vagy árnyékolókon lévő nyílásokon.
g) Ne hegeszteni olyan tartályokat vagy hordókat, amelyek gyúlékony anyagokat tartalmaznak vagy tartalmaztak. A közelükben is tilos a hegesztés.
h) Ne hegeszti nyomás alatt álló tartályokat, nyomóvezetékeket vagy nyomástartályokat.
i) Mindig gondoskodjon megfelelő szellőzésről.
j) A hegesztés megkezdése előtt győződjön meg arról, hogy stabil helyzetben van.

4.4. Személyes védelmi eszközök

Vigyázat! Az elektromos hegesztőív sugárzása károsíthatja a szemet vagy a bőrt.

a) A hegesztés során tiszta, olajmentes, nem gyúlékony és nem vezető anyagból (bőr, vastag pamut) készült védőruházatot, bőrkesztyűt, magas csizmát és védőcsuklyát kell viselni.
b) Hegesztés előtt szabaduljon meg minden gyúlékony vagy robbanásveszélyes tárgytól, például propán-bután öngyújtótól és gyufától.
c) Használjon arcvédőt (sisakot vagy védőpajzso), és a hegesztő látási viszonyainak és a hegesztési áramnak megfelelő árnyékolóval fedje le a szemét. A biztonsági szabványok 13-as árnyékolást javasolnak minden 300 A alatti áramerősséghez. Alacsonyabb árnyékolási árnyékolás is használható, ha az ívet a munkadarab elfedi.
d) A sisak vagy más védőpajzs alatt mindig használjon jóváhagyott védőszemüveget oldalsó védőpajzzsal.
e) Használjon munkahelyi védőpajzsokat, hogy megvédjen másokat a vakító fénytől vagy a fröccsenő fénytől.
f) Mindig viseljen füldugót vagy más hallásvédőt a túlzott zaj ellen és annak megakadályozására, hogy a fröccsenő víz a fülébe jusson.
g) Figyelmeztesse a közelben tartózkodókat, hogy ne nézzenek az elektromos ívbe.

4.5. Áramütés elleni védelem

Vigyázat! Az áramutés halálos lehet!

a) Dugja be a tápkábelt a legközelebbi konnektorba, és vezesse azt praktikus és biztonságos módon. Kerülje a kábel gondatlan szétterítését a helyiségben, ismeretlen padlózaton, ami áramütéshez vagy tűzhöz vezethet.
b) Az elektromosan töltött részekkel való érintkezés áramütést vagy súlyos égési sérüléseket okozhat.
c) Az elektromos ív és a munkaterület elektromosan feltöltődik, amikor áram folyik.
d) A bemeneti áramkör és a készülék belső áramköre is feszültség alatt áll, ha a készülék be van kapcsolva.
e) Ne érintse meg a feszültség alatt álló alkatrészeket.
f) Viseljen száraz, nem lyukas, szigetelt kesztyűt és védőruházatot.
g) Használjon szigetelőszőnyeget vagy más szigetelő bevonatot a padlón, amely elég nagy ahhoz, hogy megakadályozza a test és a tárgy vagy a padló közötti érintkezést.
h) Ne érintse meg az elektromos ívet.

i) Az elektróda kezelése, tisztítása vagy cseréje előtt kapcsolja ki a tápellátást.
j) Győződjön meg róla, hogy a földelő kábel megfelelően csatlakoztatva van, és hogy a dugó megfelelően be van dugva a földelt konnektorba. A készülék földelésének helytelen csatlakoztatása életveszélyes lehet.
k) Rendszeresen ellenőrizze a tápkábeleket sérülések vagy szigeteléshiány szempontjából. A sérült kábelt ki kell cserélni. A szigetelés gondatlan javítása halálhoz vagy egészségkárosodáshoz vezethet.
I) Kapcsolja ki a készüléket, ha nem használja.
m) A kábelt nem szabad a test köré tekerni.
n) A munkadarabot megfelelően földelni kell.
o) Csak jó állapotban lévő tartozékok használhatók.
p) A készülék sérült részeit meg kell javítani vagy ki kell cserélni. A magasban történő munkavégzésnél biztonsági övet kell használni.
q) Minden felszerelést és biztonsági elemet egy helyen kell tárolni.
r) Bekapcsolás után az elektródafogó végét tartsa a testétől távol.
s) Csatlakoztassa a földkábelt a munkadarabhoz vagy a lehető legközelebb ahhoz (pl. a munkapadhoz).
t) A munkaszorítót szigetelni kell, ha nem csatlakozik a munkadarabhoz, hogy elkerülje a fémmel való érintkezést.
u) A terméket beltéri használatra tervezték. Ha azonban nedvességnek vagy esőnek volt kitéve, ellenőrizni kell, hogy ne kerüljenek bele vízcseppek, ami balesethez vezethet.
v) Ne hagyja, hogy a készülék nedves legyen.

Vigyázat! A tápkábel leválasztása után a készülék még mindig feszültség alatt lehet.

a) A készülék kikapcsolása és a feszültségkábel leválasztása után ellenőrizze a bemeneti kondenzátor feszültségét, és győződjön meg arról, hogy a feszültség értéke nulla legyen, ellenkező esetben ne nyúljon a készülék alkatrészeihez.

FIGYELEM Bár a készüléket úgy tervezték, hogy biztonságos legyen, megfelelő biztonsági intézkedésekkel, és annak ellenére, hogy a felhasználó számára további biztonsági funkciókat alkalmaznak, a készülék kezelése során még mindig fennáll a baleset vagy sérülés kockázata. Használatakor tanácsos óvatosságot és józan észt tanúsítani.

4.6. Gázok és füstök

Vigyázat! A gáz káros lehet az egészségre, vagy halált is okozhat!

a) Mindig tartson távolságot a gázkiáömlő nyílástól.
b) Hegesztés közben ügyeljen a levegőcserére, elkerülve a gázok belélegzését.
c) Vegyi anyagok (zsírok, oldószerek) eltávolítása a munkadarabok felületéről, mivel azok magas hőmérsékleten égnek, és mérgező füstöt bocsátanak ki.
d) A horganyzott alkatrészek hegesztése csak hatékony elszívással, szűréssel és tiszta levegővel megengedett. A cinkgőzök nagyon mérgezőek, és a mérgezés tünete az úgynevezett cinkláz.

5. Használati utasítás

5.1. Általános megjegyzések

a) A készüléket rendeltetésének megfelelően, az egészségügyi és biztonsági előírásoknak és a címtáblán szereplő adatokból (IP-szint, üzemi ciklus, tápfeszültség stb.) eredő korlátozásoknak megfelelően kell használni.
b) Ne nyissa ki a készüléket, mivel ez a garancia érvényét veszti; továbbá a szabadon lévő alkatrészek felrobbanása sérülést okozhat.

c) A gyártó nem vállal felelősséget a berendezés műszaki változtatásaiért vagy az ilyen változtatások bevezetéséből eredő anyagi károkért.
d) Ha a berendezés meghibásodik, forduljon a szervizközponthoz.
e) Ne takarja el a készülék szellőzőnyílásait - helyezze a hegesztőgépet 30 cm távolságra a környező tárgyaktól.
f) A hegesztő készüléket nem szabad a hóna alatt vagy a testhez közel tartani.
g) Ne telepítse a berendezést agresszív környezetű, nagy porfelhőzetű helyiségekbe és nagy elektromágneses mezőt kibocsátó eszközök közelébe.
h) Tartsa távol az ujjakat, a hajat és a ruházatot a forgó ventilátortól.
i) A készüléket működés közben földelni kell.
j) Ha a készülék működése közben kigyullad a hőtúlterhelésre figyelmeztető LED, azonnal állítsa le a készülék működését, és várja meg, amíg a készülék lehül.
k) Ha a készüléket hosszú ideig vagy nagy áramerősséggel használja, csak a készülék lehülése után kapcsolja ki a készüléket.
I) Ne kapcsolja ki a készüléket hegesztés közben!
m) Rendszeresen karbantartja a készüléket, és tisztítsa meg a készülék belsejét a portól.

5.2. A készülék csatlakoztatása

5.2.1. Áramra csatlakoztatás

a) A berendezést szakképzett személynek kell csatlakoztatnia. Ezenkívül a szükséges képesítéssel rendelkező személynek ellenőriznie kell, hogy a földelés és az elektromos berendezések, beleértve a védelmi rendszert is, megfelelnek-e a biztonsági előírásoknak és megfelelően működnek-e.
b) Helyezze a berendezést a munkahely közelében.
c) A készülék csatlakoztatásához kerülje a túl hosszú kábeleket.
d) Az egyfázisú hegesztőgépeket földelőcsappal ellátott aljzathoz kell csatlakoztatni.
e) A 3 fázisú hálózatról táplált hegesztőgépeket dugó nélkül szállítják, ilyen dugót önnek kell beszereznie, és a beszerelést szakképzett személynek kell elvégeznie.

VIGYÁZAT! A készüléket csak akkor szabad üzemeltetni, ha olyan berendezéshez csatlakoztatva van, amely rendelkezik működőképes biztosítékkal.

5.2.2. Gáz csatlakoztatása

a) A gázpalackokat a munkadarabtól távol kell elhelyezni, és biztosítani kell őket eesés ellen.
b) A hegesztőgép gázcsatlakozóját megfelelő tömlővel és gázáramlás-szabályozóval kell a palackhoz vagy gázberendezéshez csatlakoztatni. Vigyázat! Tilos a hálózati szűkítők használata a palackokhoz és fordítva. Az ilyen csere a szűkítő meghibásodásához és személyi sérülésekhez vezethet.
c) A takarékos gázfelhasználás meghosszabbítja a hegesztési időt.

6. Termék áttekintés

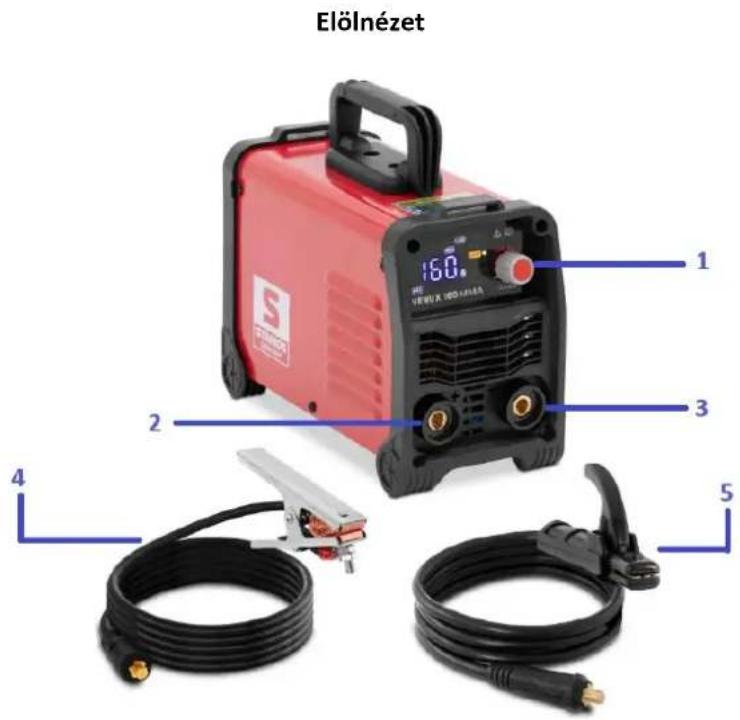

Elölnézet 160.0 2 3 4 5

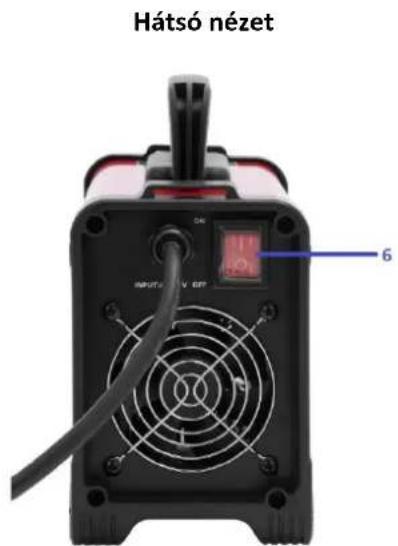

Hátsó nézet 6

1 Kezelőpanel
2 Kimeneti terminál +
3 Kimeneti csatlakozó -
4 Tömegkábel
5 Kábel elektródatartóval
6 Be-/Kikapcsoló (ON/OFF)

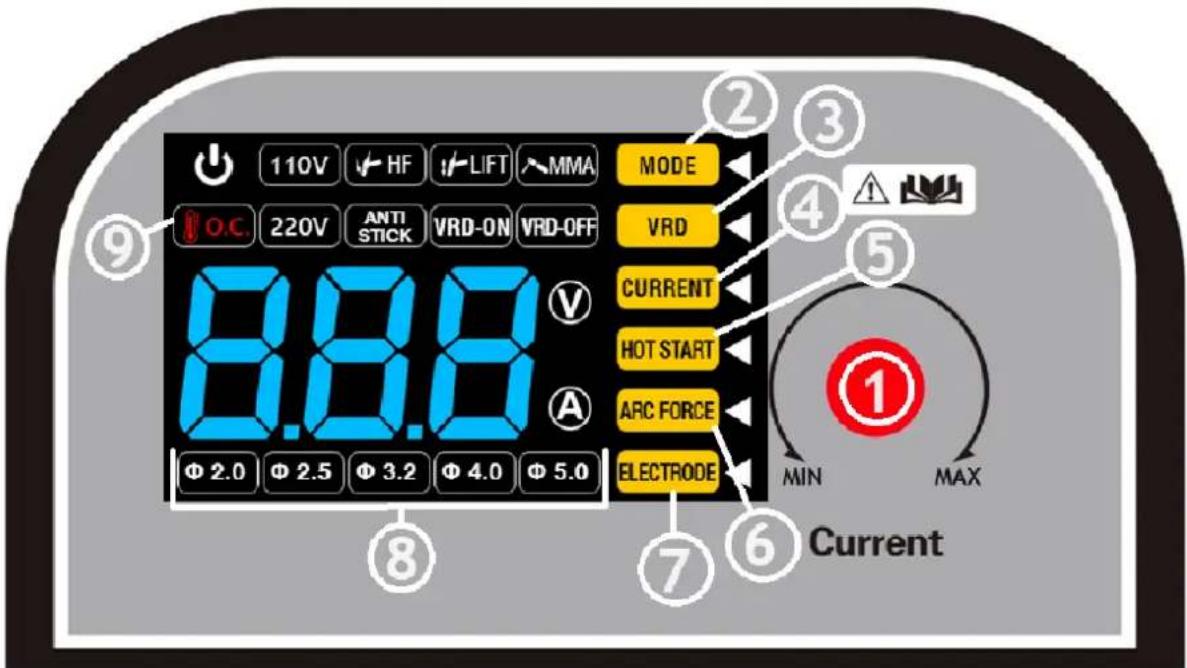

Kezelőpanel

110V HF LIFT MMA MODE O.C. 220V ANTI STICK VRD-ON VRD-OFF VRD 8.8.8 V CURRENT Φ 2.0 Φ 2.5 Φ 3.2 Φ 4.0 Φ 5.0 ELECTRODE MIN MAX ① ② ③ ④ ⑤ ⑥ Current ⑦ ⑧ ⑨

1 - Hegesztési paraméterek beállítása gomb/gomb.

Bekapcsoláskor a hegesztő MMA üzemmódot jelez, a gombbal az MMA hegesztési áramot lehet beállítani (30-160A - VENUX160MMA | 30-200 A - VENUX200MMA).

A gomb / gomb (1) megnyomása után a hegesztő a HOT START paraméterbeállítási módba lép (0-100).

A gomb / gomb (1) újabb megnyomása után a hegesztő a ARC FORCE paraméter beállítási módjába lép (0-100).

Ha a gombot / gombot (1) újra megnyomja, a hegesztőgép a hegesztőáramnak megfelelő elektródaátmérő beállítási módba lép:

- VENUX200MMA:

Ha a gombot/gombot (1) újra megnyomja, a hegesztőgép az MMA vagy LIFT Tig üzemmód kiválasztására vált (LIFT Tig hegesztési áram: 10-160A - VENUX160MMA | 10-200 A - VENUX200MMA).

Ha a gombot / gombot (1) újra megnyomja, a hegesztő a VRD ON/OFF üzemmód beállítására szolgáló üzemmódba lép (csak MMA hegesztési típus).

2 - MODE - üzemmód kiválasztása (MMA vagy LIFT Tig.). A LIFT Tig külön hegesztőkábelt igényel a hegesztőpisztollyal, amely nem tartozik a szállítási terjedelembe).
3 - VRD Be- vagy kikapcsolja a VRD funkciót (feszültségcsökkentő eszköz). Az Anti Stick funkció automatikusan aktiválódik, ha a ragasztás megtörténik.
4 - negesztesi áram beállítása.
5 - értékbeallítás.
6 - ertékbeállítás.

7, 8 - ELECTRODE - Javasolt elektródátmérők MMA-hegesztési üzemmódban - a hegesztőáram növekedésével az elektróda átmérője is nő, a javasolt átmérők grafikus megjelenítése:

• VENUX200MMA:
  Φ 2,0 mm: 30 - 90 A
  Φ 2,5 mm: 91 - 120 A
  Φ 3,2 mm: 121 - 160 A
  Φ 4 mm: 161 - 200 A

- VENUX160MMA:

Φ 2,0 mm: 30 - 90 A

Φ 2,5 mm: 91 - 120 A

Φ 3,2 mm: 121 - 160 A

9 - A delésjelző. A következő két helyzetben világít:

a) Ha a gép meghibásodott és nem működtethető.
b) Ha a hegesztőgép túllépte a szabványos túlterhelési időt, biztonsági üzemmódba lép, majd kikapcsol. Ez azt jelenti, hogy a gép a hőmérséklet- és túlmelegedés-szabályozás részeként nyugalmi üzemmódba lép. E folyamat során az előlapon lévő figyelmeztető lámpa világít. Ebben a helyzetben nem szükséges kihúzni a hálózati csatlakozót a konnektorból. A ventilátor továbbra is működhet a készülék hűtésére. Ha a piros lámpa nem világít, ez azt jelenti, hogy a készülék lehült üzemi hőmérsékletre, és újra használható.

7. A vezetékek csatlakoztatása

VIGYÁZAT! A kábelek csatlakoztatását a készülékhez úgy kell elvégezni, hogy a tápellátás ki van kapcsolva és a készülék ki van kapcsolva.

A gázcsatlakozások tömörségének ellenőrzése (csak LIFT Tig üzemmódban)

Az első használat előtt, majd rendszeres időközönként ajánlott ellenőrizni a gázszivárgást. Az eljárást a következőképpen kell végrehajtani:

1) Csatlakoztassa a szabályozót és a gázvezeték-szerelvényt, és húzza meg az összes csatlakozást és bilincset.
2) Lassan nyissa ki a palackszelepet.
3) Zárja el a palackszelepet, és figyelje a nyomásmérő tűjét a szabályozóban. Ha a tű a nulla felé esik, az azt jelenti, hogy gázszivárgás van. Esetenként a gázszivárgás lassú lehet. Azonosításához hagyja a gáznyomást a szabályozóban és a vezetékben hosszú ideig (kb. 15 percig).
4) Gázszivárgás esetén ellenőrizze az összes csatlakozást és csatlakozót szivárgás szempontjából. A szappanos vízzel való kefélés vagy permetezés hatására buborékok jelennek meg a szivárgás helyén.
5) Húzza meg a bilincseket vagy csatlakozókat a gázszivárgás megszüntetése érdekében.

FONTOS! - A gép beindítása előtt ajánlott ellenőrizni a gázszivárgást. Javasoljuk, hogy zárja el a palackszelepet, amikor a gépet nem használja.

MMA hegesztési mód:

1) Csatlakoztassa a hegesztőkábelt a „+” jellel jelölt csatlakozóhoz, és csavarja el a kábeldugót a csatlakozás rögzítéséhez.
2) Csatlakoztassa a földelő kábelt a „-” jelű csatlakozóhoz, és csavarja el a kábeldugót a csatlakozás rögzítéséhez.
3) Csatlakoztassa a tápkábelt, és kapcsolja be a tápellátást.

4) Csatlakoztassa a földelő kábelt a munkadarabhoz. Ezen lépések elvégzése után kezdődhet a hegesztés.

VIGYÁZAT! A kábelek polaritása különböző lehet! Minden polarizációval kapcsolatos rmáció az elektróda gyártója által biztosított csomagoláson fel kell legyen tüntetve!

8. A készülék működése

8.1. A LIFT TIG hegesztési paraméterek beállítása

Csatlakoztassa a hegesztőkábeleket a fent leírtak szerint. Kapcsolja be a hegesztőgépet, és állítsa be a hegesztendő anyagnak megfelelő hegesztőáramot. A munka befejeztével kapcsolja ki a hegesztőgépet, és válassza le az áramforrásról.

A TIG-hegesztő vezetékek polaritása

A legtöbb TIG-hegesztési műveletnél negatív polaritást használnak. A hegesztőpisztoly a negatív pólushoz, a földelő bilincs pedig a pozitív pólushoz van csatlakoztatva. Így csökken az elektróda kopása, és nő a hegesztett anyagban tárolt hő mennyisége.

Ívgyújtás a TIG LIFT módszerben

A hegesztőív begyújtásához a TIG LIFT módszerrel csavarja ki a fogantyún lévő szelepet, nyomja meg a gombot, majd óvatosan dörzsölje a volfrámelektródát a munkadarabhoz, és enyhén emelje meg a fáklyát, hogy az ív begyulladjon. A gomb felengedésével a hegesztési folyamat véget ér (2T üzemmódban).

Egy példa a TIG-emelős hegesztőfáklyára, a fáklyában lévő gázszabályozó szeleppel.

VIGYÁZAT! A TIG-lámpa nem tartozik a készlet alaptartozékai közé.

8.2. Az MMA hegesztési paraméterek beállítása

Csatlakoztassa a hegesztőkábeleket a fent leírtak szerint. Kapcsolja be a hegesztőgépet, és állítsa be a hegesztendő anyaghoz kiválasztott összes hegesztési paramétert. A munka befejezése után kapcsolja ki a hegesztőgépet, és válassza le az áramforrásról.

9. A csomagolás ártalmatlanítása

Kérjük, őrizze meg az összes csomagolóanyagot (kartonpapír, műanyag csíkok és polisztirolhab), hogy a készüléket a szállítás során védve legyen, ha szükségessé válik a készülék szervizbe küldése!

10. Szállítás és tárolás

Szállítás közben a készüléket rögzíteni kell ütések és felborulás ellen, és nem szabad fejjel lefelé helyezni. A készüléket jól szellőző helyiségben kell tárolni, ahol száraz a levegő és nincsenek korrozív gázok.

11. Tisztítás és karbantartás

a) • Minden tisztítás előtt, és akkor is, ha a készülék nincs használatban húzza ki a hálózati csatlakozót, és hagyja, hogy a készülék teljesen lehülhessen.
b) A felületek tisztítására csak maró anyagoktól mentes tisztítószereket szabad használni.
c) Tilos a készüléket vízsugárral fröcskölni, vagy vízbe meríteni.
d) Ügyeljen arra, hogy víz ne kerülhessen a készülék házába.
e) A szellőzőnyílásokat kefével és sűrített levegővel kell tisztítani.
f) Minden tisztítás után az összes alkatrészt alaposan meg kell szárítani a készülék újbóli használata előtt.
g) A készüléket hűvös és száraz helyen, nedvességtől és közvetlen napfénytől védve kell tárolni.
h) Rendszeresen távolítsa el a port száraz és tiszta sűrített levegővel.
i) A gépet védeni kell a víztől és a nedvességtől.
j) A gépet nem szabad fütött felületre helyezni.
k) A gépet száraz és tiszta helyiségben tárolja.

12. A készülék rendszeres ellenőrzése

A készülék megfelelő működéséhez rendszeres karbantartásra van szükség.

FIGYELMEZTETÉS: Karbantartás előtt kapcsolja ki a készüléket, és válassza le a tápellátásról.

Rendszeres ellenőrzések

6-hónapi rutin karbantartás

- Az olvashatatlan címkék cseréje- Ellenőrizze az összes kapcsoló működését.- Ellenőrizze, hogy a ventilátor megfelelően működik-e, és hogy a levegő a gép hátuljából távozik-e.- Ügyeljen a túlzott rezgésre, zajra, szagra és gázszivárgásra működés közben.- Ellenőrizze, hogy az égő vagy a földelő vezetékek nem égtek-e át.- Ellenőrizze, hogy az elektromos csatlakozások nem égtek-e át.- Ellenőrizze, hogy a tápkábel nem sérült-e meg.

- Fújja ki a készüléket száraz, tiszta levegővel, nyomás alatt.- Ellenőrizze a bemeneti/kimeneti szalag elektromos csatlakozásait, hogy a meglazult vagy rozsdás csavarokat meghúzza vagy kicserélje.
