MANUALE UTENTE VENUX 160MMA Stamos

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

1. Simboli

Consultare le istruzioni per l'uso.

Prodotto riciclabile.

Soddisfa i requisiti delle norme di sicurezza pertinenti.

Indossare indumenti protettivi che proteggano tutto il corpo.

Attenzione! Indossare guanti di protezione.

Indossare occhiali protettivi

Indossare la protezione dei piedi

Attenzione! La superficie calda può causare ustioni!

Attenzione! Rischio di incendio o esplosione.

Attenzione! Vapori nocivi, pericolo di avvelenamento. I gas e i fumi possono essere pericolosi per la salute. Durante il processo di saldatura vengono rilasciati gas e fumi di saldatura. L'inalazione di queste sostanze può essere pericolosa per la salute.

Usare una maschera per saldatura con il livello appropriato di oscuramento del filtro.

ATTENZIONE! Radiazioni nocive dell'arco di saldatura

Non toccare le parti in tensione

ATTENZIONE! Le illustrazioni contenute nel presente manuale di istruzioni sono solo a scopo di riferimento e potrebbero differire in alcuni dettagli dal prodotto reale.

2. Dati tecnici

Descrizione del parametro	Valore del parametro
Nome del prodotto	Saldatrice
Modello	VENUX 200MMA	VENUX 160MMA
Tensione nominale di ingresso [V] / frequenza [Hz]	230/50
Tipo di saldatura	MMA / “SOLLEVAMENTO TIG”
Gamma di corrente di saldatura TIG Lift [A]	10-200	10-160
Gamma di corrente di saldatura MMA [A]	30-200	30-160
Corrente di saldatura in un ciclo di lavoro del 100% [A]	110	88
Corrente di saldatura in un ciclo di lavoro del 60% [A]	142	114
Corrente di saldatura in un ciclo di lavoro del 30% [A]	200	160
Arc force	Sì
Hot start	Sì
Raffreddamento della cassa	Ventilatore
Dispositivo di riduzione della tensione (VRD)	Sì
Classe IP	IP21S
Classe di isolamento	F
Conformità alla norma	Norma EN 60974-1EN IEC 60974-10 classe A
Dimensioni (larghezza x profondità x altezza) [cm]	Dimensioni: 220x300x150	Dimensioni: 130x260x210
Peso [kg]	4,56	3,26

3. Descrizione generale

Lo scopo del manuale è quello di aiutare a garantire un utilizzo sicuro e affidabile. Il prodotto è progettato e fabbricato rigorosamente secondo le specifiche tecniche utilizzando la tecnologia e i componenti più recenti e mantenendo i più alti standard di qualità.

LEGGERE ATTENTAMENTE E COMPRENDERE QUESTO MANUALE PRIMA DI INIZIARE IL LAVORO.

Per garantire un funzionamento duraturo e affidabile del dispositivo, assicurarsi di utilizzarlo e sottoporlo a manutenzione correttamente, seguendo le linee guida contenute nel presente manuale di istruzioni. I dati tecnici e le specifiche di questo manuale sono aggiornati. Il produttore si riserva il diritto di apportare modifiche per migliorarne la qualità. Tenendo conto del progresso tecnico e della possibilità di ridurre il rumore, l'unità è progettata e costruita in modo tale che i rischi derivanti dalle emissioni acustiche siano ridotti al minimo possibile.

4. Sicurezza d'uso

ATTENZIONE! Leggere tutte le avvertenze e le istruzioni di sicurezza. La mancata osservanza delle avvertenze e delle istruzioni può causare scosse elettriche, incendi e/o lesioni gravi o mortali. Il termine "dispositivo" o "prodotto" nelle avvertenze e nella descrizione delle istruzioni si riferisce a: Saldatrice

4.1. Indicazioni generali

a) Prendetevi cura della vostra sicurezza e di quella di terzi leggendo e seguendo le linee guida contenute nel presente manuale.
b) La messa in funzione, il funzionamento, la manipolazione e la riparazione dell'apparecchio devono essere eseguite solo da personale qualificato.
c) L'apparecchio non deve essere utilizzato per scopi diversi da quelli per cui è stato concepito.
d) Durante il funzionamento, il dispositivo genera attorno a sé un campo elettromagnetico che può causare il malfunzionamento degli impianti medici, ad esempio pacemaker, ecc.
e) È vietato puntare l'impugnatura di saldatura verso sé stessi, verso altre persone e verso animali.
f) Assicurare un servizio e una manutenzione regolari.
g) Scollegare l'unità dall'alimentazione elettrica prima di qualsiasi regolazione, manutenzione, sostituzione dell'ugello, ecc.
h) Non utilizzare il prodotto con la custodia rimossa.
i) Smaltire tutti i rifiuti di saldatura in conformità alle normative locali.

4.2. Linee guida per la messa in sicurezza dei lavori a rischio di incendio

La preparazione dell'edificio e dei locali per i lavori a rischio di incendio consiste in:

a) la pulizia dei locali o delle aree in cui il lavoro deve essere eseguito da tutti i materiali combustibili e dallo sporco;
b) spostare tutti gli oggetti infiammabili e non infiammabili contenuti in imballaggi infiammabili a una distanza di sicurezza;
c) proteggere i materiali che non possono essere rimossi, coprendoli ad esempio con lamiere, pannelli di gesso, ecc., dagli effetti, ad esempio, degli spruzzi di saldatura;
d) controllare che i materiali o gli oggetti suscettibili di accensione nelle stanze adiacenti non richiedano precauzioni locali;
e) sigillare con materiali non infiammabili eventuali fori passanti di impianti, di ventilazione, ecc., situati nelle vicinanze del luogo di lavoro;
f) proteggere da spruzzi di saldatura o danni meccanici tutti i cavi elettrici, del gas e di installazione con isolamento infiammabile, a condizione che rientrino nell'intervallo di rischio causato da lavori pericolosi per l'incendio;
g) verificare se quel giorno non siano stati eseguiti lavori di tinteggiatura o altri lavori che abbiano utilizzato sostanze infiammabili.

Le scintille possono causare incendi

Le scintille della saldatura possono causare incendi, esplosioni e ustioni alla pelle non protetta. Indossare guanti da saldatore e indumenti protettivi durante la saldatura. Rimuovere o mettere in sicurezza tutti i materiali e le sostanze infiammabili dall'area di lavoro. Non saldare contenitori o serbatoi chiusi che hanno contenuto liquidi infiammabili. Tali contenitori o serbatoi devono essere lavati prima della saldatura per rimuovere i liquidi infiammabili. Non saldare in prossimità di gas, vapori o liquidi infiammabili. Le attrezzature antincendio (coperte e estintori a polvere o a neve carbonica) devono essere collocate vicino al posto di lavoro in un luogo visibile e facilmente accessibile.

La bombola può esplodere

Usare solo bombole di gas approvate e un regolatore correttamente funzionante. La bombola deve essere trasportata e conservata in posizione verticale. Proteggere le bombole da fonti di calore, urti e danni meccanici. Mantenere tutti i componenti del sistema del gas in buone condizioni: bombola, tubo, raccordi, regolatore.

I materiali saldati possono bruciare

Non toccare mai le parti saldate con parti del corpo non protette. Usare sempre guanti da saldatore e pinze quando si tocca e si sposta il materiale saldato.

4.3. Preparazione del posto di lavoro per la saldatura

Attenzione! La saldatura può causare incendi o esplosioni.

a) Rispettare le norme di sicurezza e salute per i lavori di saldatura e dotare il posto di lavoro di un estintore idoneo
b) È vietato saldare in luoghi in cui i materiali infiammabili potrebbero incendiarsi.
c) È vietata la saldatura in atmosfera contenente una miscela esplosiva di gas, vapori, nebbie o polveri infiammabili con aria.
d) Rimuovere tutti i materiali infiammabili entro un raggio di 12 m dal luogo di saldatura e, se ciò non fosse possibile, coprire i materiali infiammabili con una copertura non infiammabile.
e) Adottare misure precauzionali contro scintille e particelle metalliche incandescenti.
f) Si noti che scintille o schegge di metallo caldo possono penetrare attraverso fessure o aperture nei cappucci protettivi, nelle coperture o negli schermi.
g) Non saldare serbatoi o barili che contengono o hanno contenuto sostanze infiammabili. Non saldare nemmeno nelle loro vicinanze.
h) Non saldare serbatoi pressurizzati, linee di pressione o serbatoi a pressione.
i) Garantire sempre una ventilazione sufficiente.
j) Prima di iniziare a saldare, assicurarsi di essere in una posizione stabile.

4.4. Dispositivi di protezione personale

Attenzione! Le radiazioni dell'arco elettrico possono danneggiare la vista o la pelle del corpo.

a) Durante la saldatura, indossare indumenti protettivi puliti e privi di olio in materiale non infiammabile e non conduttivo (pelle, cotone spesso), guanti di pelle, stivali alti e un cappuccio protettivo.
b) Prima di saldare, eliminare tutti gli oggetti infiammabili o esplosivi, come accendini a propano-butano e fiammiferi.
c) Utilizzare una protezione per il viso (casco o scudo) e coprire gli occhi con una visiera adatta alla vista del saldatore e alla corrente di saldatura. Gli standard di sicurezza suggeriscono una tinta n. 13 per qualsiasi amperaggio inferiore a 300 A. Si possono usare tinte di schermatura inferiori se l'arco è coperto dal pezzo in lavorazione.
d) Utilizzare sempre occhiali di sicurezza omologati con protezione laterale sotto il casco o altra protezione.
e) Utilizzare schermi protettivi sul posto di lavoro per proteggere gli altri da riflessi e schizzi.
f) Indossare sempre tappi per le orecchie o altre protezioni acustiche contro i rumori eccessivi e per evitare che schizzi di rumore entrino nelle orecchie.
g) Gli astanti devono essere avvertiti di non guardare un arco elettrico.

4.5. Protezione contro le scosse elettriche

Attenzione! La scossa elettrica può essere fatale.

a) Collegare il cavo di alimentazione alla presa più vicina e sistemarlo in modo pratico e sicuro. Si deve evitare la posa incauta del cavo sul pavimento nell'area di saldatura, poiché questo può portare a scosse elettriche o incendi.
b) Il contatto con parti elettricamente cariche può causare scosse elettriche o gravi ustioni.
c) Quando scorre la corrente, l'arco elettrico e l'area di lavoro si caricano elettricamente.
d) Anche il circuito di ingresso e i circuiti interni dell'unità sono sotto tensione quando l'alimentazione è accesa.
e) Non toccare i componenti sotto tensione.
f) Indossare guanti asciutti, senza buchi, isolati e indumenti protettivi.

g) Utilizzare sul pavimento tappetini isolanti o altri rivestimenti isolanti sufficientemente grandi da impedire il contatto tra il corpo e l'oggetto o il pavimento.
h) Non toccare l'arco elettrico.
i) Spegnere l'alimentazione prima di maneggiare, pulire o sostituire l'elettrodo.
j) Assicurarsi che il cavo di messa a terra sia collegato correttamente e che la spina sia inserita correttamente nella presa dotata di messa a terra. Una messa a terra inadeguata del dispositivo può causare pericolo per la vita o la salute.
k) Controllare regolarmente i cavi di alimentazione per verificare che non siano danneggiati o privi di isolamento. Un cavo danneggiato deve essere sostituito. Una riparazione incauta dell'isolamento può causare la morte o la perdita della salute.
I) Spegnere il dispositivo quando non lo si utilizza.
m) Il cavo non deve essere avvolto attorno al corpo.
n) Il pezzo in lavorazione deve essere adeguatamente messo a terra.
o) Si possono utilizzare solo accessori in buone condizioni.
p) Le parti danneggiate del dispositivo devono essere riparate o sostituite. Usare un'imbracatura di sicurezza quando si lavora in altezza.
q) Tutte le attrezzature e gli elementi di sicurezza devono essere riposti nello stesso posto.
r) Tenere la punta dell'impugnatura lontana dal proprio corpo quando il grilletto è attivato.
s) Fissare il cavo di terra al pezzo in lavorazione o il più vicino possibile ad esso (ad esempio al banco da lavoro).
t) Il morsetto di lavoro deve essere isolato se non è collegato al pezzo in lavorazione, per evitare il contatto con il metallo.
u) Il prodotto è progettato per uso interno. Tuttavia, se è stato esposto all'umidità o alla pioggia, è necessario verificare che non vi siano gocce d'acqua all'interno, che potrebbero causare incidenti.
v) Non lasciare che l'unità si bagni.

Attenzione! Quando il cavo di alimentazione è scollegato, il dispositivo potrebbe essere ancora sotto tensione.

a) Dopo aver spento il dispositivo e scollegato il cavo di tensione, controllare la tensione sul condensatore d'ingresso e assicurarsi che il valore della tensione sia zero, altrimenti non toccare i componenti del dispositivo.

ATTENZIONE Sebbene l'apparecchio sia stato progettato per essere sicuro, con adeguate misure di sicurezza e nonostante l'impiego di ulteriori funzioni di sicurezza per l'utente, sussiste comunque un leggero rischio di incidenti o lesioni durante la manipolazione dell'apparecchio. Si consiglia di usare cautela e buon senso durante il suo utilizzo.

4.6. Gas e fumi

Attenzione! Il gas può essere pericoloso per la salute o portare alla morte!

a) Mantenere sempre una distanza dall'uscita del gas.
b) Durante la saldatura prestare attenzione al ricambio d'aria, evitando l'inalazione di gas.
c) Rimuove le sostanze chimiche (grassi, solventi) dalla superficie dei pezzi lavorati poiché bruciano ad alte temperature, emanando fumi velenosi.
d) La saldatura di parti zincate è consentita solo con un'aspirazione efficiente con filtrazione e immissione di aria pulita. I vapori di zinco sono molto tossici e il sintomo dell'avvelenamento è la cosiddetta febbre da zinco.

5. Istruzioni per l'uso

5.1. Indicazioni generali

a) L'apparecchio deve essere utilizzato conformemente alla sua destinazione d'uso, nel rispetto delle norme di sicurezza e di salute e delle limitazioni risultanti dai dati riportati sulla targhetta identificativa (livello IP, ciclo di lavoro, tensione di alimentazione, ecc.).
b) Non aprire l'unità poiché ciò invaliderebbe la garanzia; inoltre, l'esplosione di parti esposte potrebbe causare lesioni.
c) Il produttore non è responsabile per eventuali modifiche tecniche dell'apparecchiatura o danni materiali derivanti dall'introduzione di tali modifiche.
d) In caso di malfunzionamento dell'apparecchiatura, contattare il centro di assistenza.
e) Non coprire le fessure di ventilazione dell'apparecchio: posizionare la saldatrice a una distanza di 30 cm dagli oggetti circostanti.
f) Il saldatore non deve essere tenuto sotto il braccio o vicino al corpo.
g) Non installare l'apparecchiatura in ambienti con atmosfera aggressiva, elevata polvere e in prossimità di dispositivi con elevate emissioni di campi elettromagnetici.
h) Tenere dita, capelli e vestiti lontani dal ventilatore in rotazione.
i) Durante il funzionamento l'apparecchio deve essere collegato a terra.
j) Se il LED di sovraccarico termico si accende durante il funzionamento dell'apparecchio, interromperne immediatamente il funzionamento e attendere che l'apparecchio si raffreddi.
k) Se l'apparecchio viene utilizzato per un lungo periodo o con corrente elevata, spegnere l'alimentazione solo dopo che l'apparecchio si è raffreddato.
I) Non spegnere l'apparecchio durante la saldatura!
m) Eseguire regolarmente la manutenzione dell'unità e pulire l'interno dalla polvere.

5.2. Collegamento del dispositivo

5.2.1. Collegare la corrente

a) L'apparecchiatura deve essere collegata da una persona qualificata. Inoltre, una persona con le qualifiche necessarie dovrebbe controllare che la messa a terra e l'installazione elettrica, compreso il sistema di protezione, siano conformi alle norme di sicurezza e funzionino correttamente.
b) Posizionare l'attrezzatura in prossimità del posto di lavoro.
c) Per collegare l'unità, evitare cavi troppo lunghi.
d) Le saldatrici monofase devono essere collegate a una presa dotata di messa a terra.
e) Le saldatrici alimentate da rete trifase vengono fornite senza spina; è necessario procurarsene una autonomamente e far eseguire l'installazione da una persona qualificata.

ATTENZIONE! L'apparecchio può essere utilizzato solo se collegato a un impianto dotato di fusibile funzionante.

5.2.2. Collegamento del gas

a) Le bombole di gas devono essere posizionate lontano dal pezzo da lavorare e assicurate contro la caduta.
b) Il connettore del gas della saldatrice deve essere collegato alla bombola o al sistema del gas con un tubo adeguato e un regolatore con controllo del flusso del gas. Attenzione! È inaccettabile usare i riduttori di rete per le bombole e viceversa. Tale sostituzione può provocare danni al riduttore e lesioni personali.
c) L'uso economico del gas prolunga il tempo di saldatura.

6. Panoramica del Prodotto

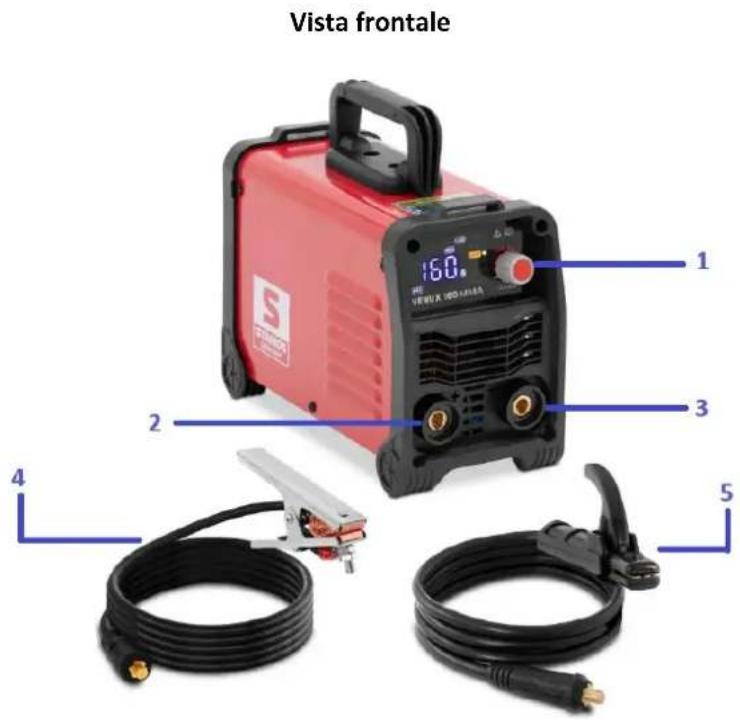

Vista frontale 160.0 1 2 3 4 5

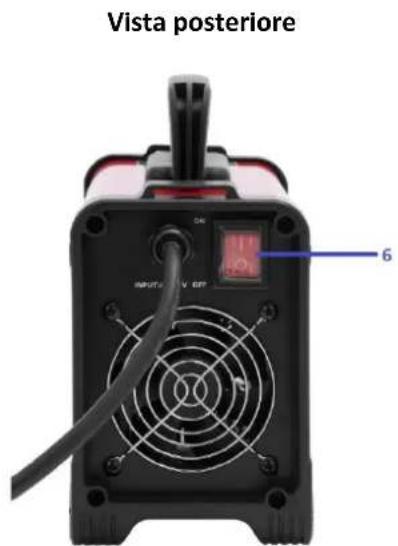

Vista posteriore 6 INPUT: V 407 12 1 0

1 Pannello di controllo
2 Terminale di uscita +
3 Terminale di uscita -
4 Cavo di massa
5 Cavo con portaelettrodo
6 Interruttore ON/OFF

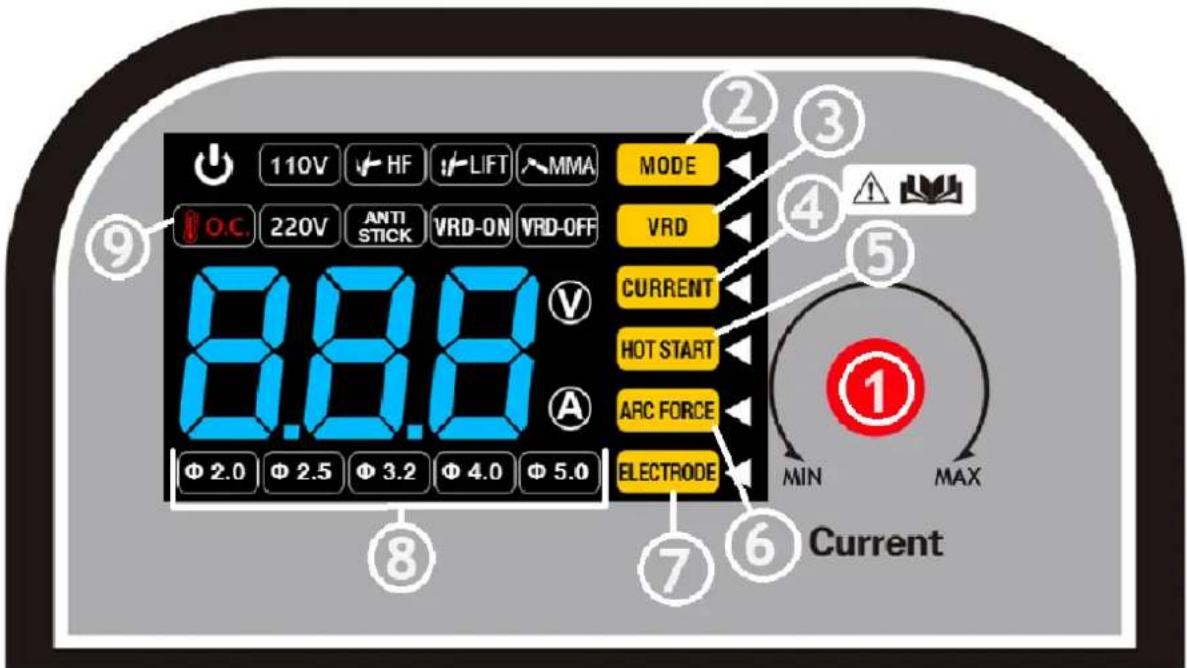

Pannello di controllo

110V HF LIFT MMA MODE O.C. 220V ANTI STICK VRD-ON VRD-OFF VRD 8.8.8 V CURRENT Φ 2.0 Φ 2.5 Φ 3.2 Φ 4.0 Φ 5.0 ELECTRODE MIN MAX ① ② ③ ④ ⑤ ⑥ Current ⑦ ⑧

1 - Manopola/pulsante di impostazione dei parametri di saldatura.

All'accensione la saldatrice indica la modalità MMA, la manopola serve per impostare la corrente di saldatura MMA (30-160A – VENUX160MMA | 30-200 A – VENUX200MMA).

Dopo aver premuto la manopola/pulsante (1) la saldatrice entra in HOT START modalità di impostazione dei parametri (0-100).

Dopo un'ulteriore pressione della manopola/pulsante (1) la saldatrice entra nella modalità di impostazione dei parametri ARC FORCE (0-100).

Premendo nuovamente la manopola/pulsante (1), la saldatrice entra nella modalità di impostazione del diametro dell'elettrodo in base alla corrente di saldatura:

- VENUX200MMA:

2,0 mm: massimo 90 A; 2,5 mm: massimo 120 A; 3,2 mm: massimo 160 A; 4 mm: massimo 200 A.

- VENUX160MMA:

Φ 2,0 mm: massimo 90 A; Φ 2,5 mm: massimo 120 A; Φ 3,2 mm: massimo 160 A.

Premendo nuovamente la manopola/pulsante (1) la saldatrice passerà alla selezione della modalità di funzionamento MMA o LIFT Tig (corrente di saldatura LIFT Tig: 10-160A – VENUX160MMA | 10-200 A – VENUX200MMA).

Premendo nuovamente la manopola/pulsante (1), la saldatrice entrerà nella modalità di impostazione della modalità VRD ON/OFF (solo tipo di saldatura MMA).

2 - MODE - selezione della modalità di funzionamento (MMA o LIFT Tig. Per LIFT Tig è necessario un cavo di saldatura separato con torcia (non incluso nella fornitura).

3 - VRD Attiva o disattiva la funzione VRD (dispositivo di riduzione della tensione). La funzione Anti Stick si attiva automaticamente in caso di inceppamento.

4 - regolazione della corrente di saldatura.

5 - adeguamento del valore.

6 - adeguamento del valore.

7, 8 - ELECTRODE - Diametri elettrodi consigliati in modalità di saldatura MMA - all'aumentare della corrente di saldatura aumenta il diametro dell'elettrodo, rappresentazione grafica dei diametri consigliati:

- VENUX200MMA:

2,0 mm: 30 – 90 A

Diametro 2,5 mm: 91 – 120 A

Diametro 3,2 mm: 121 – 160 A

Corrente nominale 4 mm: 161 – 200 A

- VENUX160MMA:

2,0 mm: 30 – 90 A

Diametro 2,5 mm: 91 – 120 A

Diametro 3,2 mm: 121 – 160 A

L'indicatore di sovraccarico. Si accende nelle due situazioni seguenti:

a) Se la macchina non funziona correttamente e non può essere utilizzata.
b) Se la saldatrice ha superato il tempo di sovraccarico standard, entra in modalità di sicurezza e poi si spegne. Ciò significa che la macchina, nell'ambito del controllo della temperatura e del surriscaldamento, entra in modalità di riposo. Durante questo processo si accende la spia luminosa sul pannello frontale. In questa situazione non è necessario staccare la spina dalla presa. La ventola può continuare a funzionare per raffreddare l'unità. Se la spia rossa non si accende, significa che l'apparecchio si è raffreddato fino a raggiungere la temperatura di esercizio e può essere nuovamente utilizzato.

7. Collegamento dei cavi

ATTENZIONE! Il collegamento dei cavi al dispositivo deve essere effettuato con l'alimentazione scollegata e il dispositivo spento.

Controllo della tenuta dei collegamenti gas (solo modalità LIFT Tig)

Si consiglia di controllare eventuali perdite di gas prima del primo utilizzo e poi a intervalli regolari. La procedura deve essere eseguita come segue:

1) Collegare il regolatore e il gruppo della linea del gas e serrare tutti i collegamenti e i morsetti.
2) Aprire lentamente la valvola della bombola.
3) Chiudere la valvola della bombola e osservare l'ago del manometro sul regolatore. Se l'ago scende verso lo zero, significa che c'è una perdita di gas. Talvolta la perdita di gas può essere lenta. Per identificarlo, lasciare la pressione del gas nel regolatore e nella linea per un lungo periodo di tempo (circa 15 minuti).
4) In caso di perdita di gas, controllare tutti i collegamenti e i terminali per individuare eventuali perdite. Spazzolando o spruzzando acqua saponata si formeranno delle bolle nel punto della perdita.
5) Stringere i morsetti o i giunti per eliminare eventuali perdite di gas.

IMPORTANTE! - Si raccomanda di verificare eventuali perdite di gas prima di avviare la macchina. Si consiglia di chiudere la valvola della bombola quando la macchina non è in uso.

Modalità di saldatura MMA:

1) Collegare il cavo di saldatura alla connessione contrassegnata con "+" e girare la spina del cavo per fissare la connessione.
2) Collegare il cavo di terra alla connessione contrassegnata con "-" e girare la spina del cavo per fissare la connessione.
3) Collegare il cavo di alimentazione e accendere la corrente.
4) Collegare il filo di terra al pezzo da lavorare. Una volta completati questi passaggi, la saldatura può iniziare.

ATTENZIONE! La polarità dei cavi può variare! Tutte le informazioni sulla polarizzazione devono essere riportate sulla confezione fornita dal produttore dell'elettrodo!

8. Funzionamento del dispositivo

8.1. Impostazione dei parametri di saldatura LIFT TIG

Collegare i cavi di saldatura come descritto sopra. Accendere la saldatrice e impostare la corrente di saldatura adatta al materiale da saldare. Una volta terminato il lavoro, spegnere la saldatrice e scollegarla dalla rete elettrica.

Polarità dei cavi di saldatura TIG

Nella maggior parte delle operazioni di saldatura TIG viene utilizzata la polarità negativa. La torcia di saldatura è collegata al polo negativo e la pinza di messa a terra al polo positivo. In questo modo si riduce l'usura dell'elettrodo e aumenta la quantità di calore immagazzinata nel materiale saldato.

Accensione dell'arco nel metodo TIG LIFT

Per accendere l'arco di saldatura con il metodo TIG LIFT, svitare la valvola sull'impugnatura, premere il pulsante, quindi strofinare delicatamente l'elettrodo di tungsteno sul pezzo in lavorazione e sollevare leggermente la torcia in modo che l'arco si accenda. Rilasciando il pulsante si termina il processo di saldatura (in modalità 2T).

Un esempio di torcia di saldatura per il metodo TIG lift con valvola di controllo del gas nella torcia.

ATTENZIONE! La torcia TIG non è un accessorio standard del kit.

8.2. Impostazione dei parametri di saldatura MMA

Collegare i cavi di saldatura come descritto sopra. Accendere la saldatrice e impostare tutti i parametri di saldatura selezionati per il materiale da saldare. Dopo aver terminato il lavoro, spegnere la saldatrice e scollegarla dall'alimentazione elettrica.

9. Smaltimento dell'imballaggio

Conservare tutto il materiale d'imballaggio (cartone, strisce di plastica e polistirolo espanso) per garantire la protezione dell'unità durante la spedizione, nel caso in cui fosse necessario inviarla a un centro di assistenza!

10. Trasporto e stoccaggio

Durante il trasporto, proteggere il dispositivo dagli urti e dal ribaltamento e non metterlo "a testa in giù". Conservare il dispositivo in una stanza ben ventilata dove sia presente aria secca e non ci siano gas corrosivi.

11. Pulizia e manutenzione

a) • Estrarre la spina di alimentazione e raffreddare completamente il dispositivo prima di ogni pulizia e quando il dispositivo non è in uso.
b) Usare solo agenti non corrosivi per la pulizia della superficie.
c) È vietato spruzzare l'apparecchio con un getto d'acqua o immergerlo in acqua.
d) Assicurarsi che l'acqua non penetri dalle aperture dell'alloggiamento.
e) Pulire le aperture di ventilazione con una spazzola e aria compressa.
f) Dopo ogni pulizia, tutti i componenti devono essere asciugati bene prima di utilizzare nuovamente l'apparecchio.
g) Conservare l'apparecchio in un luogo asciutto e fresco, al riparo dall'umidità e dalla luce solare diretta.
h) Rimuovere regolarmente la polvere con aria compressa asciutta e pulita.
i) La macchina deve essere protetta dall'acqua e dall'umidità.
j) La macchina non deve essere posizionata su una superficie riscaldata.
k) Conservare la macchina in un luogo asciutto e pulito.

12. Ispezione regolare del dispositivo

Per il corretto funzionamento dell'unità è necessaria una manutenzione periodica.

ATTENZIONE: prima di effettuare la manutenzione, spegnere l'unità e scollegarla dall'alimentazione elettrica.

Controlli regolari

Manutenzione ordinaria di 6 mesi

- Sostituisci le etichette illeggibili- Controllare il funzionamento di tutti gli interruttori.- Controllare che la ventola funzioni correttamente e che l'aria fuoriesca dalla parte posteriore della macchina- Fare attenzione a vibrazioni eccessive, rumore, odori e perdite di gas durante il funzionamento- Controllare che i fili del bruciatore o di terra non siano bruciati- Controllare che eventuali collegamenti elettrici non siano bruciati- Controllare che il cavo di alimentazione non sia danneggiato.

- Soffiare l'unità con aria secca, pulita e sotto pressione.- Controllare i collegamenti elettrici della striscia di ingresso/uscita per serrare eventuali viti allentate o sostituire quelle arrugginite.
