BEDIENUNGSANLEITUNG VENUX 160MMA Stamos

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte. Sie ist die offizielle Version.

1. Symbole

Bitte machen Sie sich mit der Bedienungsanleitung vertraut.

Recycelbares Produkt.

Erfüllt die Anforderungen der einschlägigen Sicherheitsnormen.

Es muss Schutzkleidung verwendet werden, die den gesamten Körper schützt.

Achtung! Es sind Schutzhandschuhe zu tragen.

Es muss eine Schutzbrille verwendet werden.

Fußschutz verwenden.

Achtung! Heiße Oberfläche kann Verbrennungen verursachen!

Achtung! Brand- oder Explosionsgefahr.

Achtung! Schädliche Dämpfe, Vergiftungsgefahr. Gase und Dämpfe können gesundheitsschädlich sein. Beim Schweißen werden Schweißgase und -dämpfe freigesetzt. Das Einatmen dieser Substanzen kann gesundheitsschädlich sein.

Eine Schweißmaske mit entsprechender Filterschattierung muss verwendet werden.

ACHTUNG! Schädliche Strahlung des Schweißlichtbogens.

Stromführenden Teile dürfen nicht berührt werden.

ACHTUNG! Die Abbildungen in dieser Gebrauchsanweisung dienen nur als Referenz und können in einigen Details vom tatsächlichen Produkt abweichen.

2. Technische Daten

Beschreibung des Parameters	Parameterwert
Produktname	Schweißgerät
Modell	VENUX 200MMA	VENUX 160MMA
Nenneingangsspannung [V] / Frequenz [Hz]	230/50
Schweißverfahren	MMA / "LIFT TIG"
Lift WIG-Schweißstrombereich [A]	10-200	10-160
MMA-Schweißstrombereich [A]	30-200	30-160
Schweißstrom im Arbeitszyklus 100% [A]	110	88
Schweißstrom im Arbeitszyklus 60% [A]	142	114
Schweißstrom im Arbeitszyklus 30% [A]	200	160
Arc Force	Ja
Hot Start	Ja
Kühlung des Gehäuses	Ventilator
Spannungsreduktionsgerät (VRD)	Ja
IP-Klasse	IP21S
Insulation class F
Normkonformität	EN IEC 60974-1EN IEC 60974-10 Klasse A
Abmessungen (Breite x Tiefe x Höhe) [cm]	220 x 300 x 150	130 x 260 x 210
Gewicht [kg]	4,56	3,26

3. Allgemeine Beschreibung

Das Handbuch soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung der höchsten Qualitätsstandards entwickelt und hergestellt.

VOR BEGINN DER ARBEITEN IST DIESE BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU VERSTEHEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, müssen Sie es ordnungsgemäß bedienen und warten und dabei die Richtlinien in dieser Bedienungsanleitung beachten. Die technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, Änderungen zur Verbesserung der Qualität vorzunehmen. Unter Berücksichtigung des technischen Fortschritts und der Möglichkeiten zur Lärmminderung wird die Anlage so konzipiert und gebaut, dass die Risiken durch Lärmemissionen auf ein Minimum reduziert werden.

4. Anwendungssicherheit

!ACHTUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Warnhinweise und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen oder zum Tod führen.

Der Begriff "Gerät" oder "Produkt" in den Warnhinweisen und in der Beschreibung der Gebrauchsanweisung bezieht sich auf:

Schweißgerät

4.1. Allgemeine Hinweise

a) Achten Sie auf Ihre eigene Sicherheit und die von Dritten, indem Sie die in dieser Anleitung enthaltenen Richtlinien lesen und befolgen.
b) Nur qualifizierte Personen dürfen das Gerät in Betrieb nehmen, bedienen, handhaben und reparieren.
c) Das Gerät darf nicht für andere als die vorgesehenen Zwecke verwendet werden.
d) Während des Betriebs erzeugt das Gerät ein elektromagnetisches Feld um sich herum, das bei medizinischen Implantaten, z. B. Herzschrittmachern usw., zu Fehlfunktionen führen kann.
e) Es ist verboten, den Schweißgriff auf sich selbst, andere Menschen und Tiere zu richten.
f) Für regelmäßige Wartung und Instandhaltung sorgen.
g) Trennen Sie das Gerät von der Stromversorgung, bevor Sie Einstellungen, Wartungsarbeiten, Düsenwechsel usw. vornehmen.
h) Das Produkt darf nicht mit entferntem Gehäuse verwendet werden.
i) Entsorgen Sie alle Schweißabfälle in Übereinstimmung mit den örtlichen Vorschriften.

4.2. Richtlinien für die Sicherung feuergefährlicher Arbeiten

Gebäude und Räumlichkeiten, in denen feuergefährliche Arbeiten ausgeführt werden sollen, werden durch folgende Schritten für diese Arbeiten vorbereitet:

a) Reinigung der Räumlichkeiten oder Bereiche, in denen die Arbeiten durchgeführt werden sollen, von allen brennbaren Materialien und Schmutz;
b) alle brennbaren und nicht brennbaren Gegenstände in brennbaren Verpackungen in einen sicheren Abstand bringen;
c) Materialien, die nicht durch Abdecken, z. B. mit Blechen, Gipsplatten usw., entfernt werden können, vor den Auswirkungen von z. B. Schweißspritzern zu schützen;
d) Überprüfung, ob sich in den angrenzenden Räumen Materialien oder Gegenstände befinden, die entzündet werden können, und ob keine örtlichen Vorsichtsmaßnahmen erforderlich sind;
e) Durchgangslöcher in Installationen, Lüftungen usw. in der Nähe des Arbeitsplatzes mit nicht brennbarem Material abdichten;
f) alle Elektro-, Gas- und Installationskabel mit brennbarer Isolierung gegen Schweißspritzer oder mechanische Beschädigung zu schützen, sofern sie sich im Gefahrenbereich von feuergefährlichen Arbeiten befinden;
g) prüfen, ob an diesem Tag keine Malerarbeiten oder andere Arbeiten mit brennbaren Stoffen durchgeführt wurden.

Funken können Brände verursachen.

Beim Schweißen entstehende Funken können Brände, Explosionen und Verbrennungen auf ungeschützter Haut verursachen. Während der Ausführung von Schweißarbeiten müssen Schweißerhandschuhe und Schutzkleidung getragen werden. Alle leicht brennbaren Materialien und Stoffe müssen aus dem Arbeitsbereich entfernt oder abgesichert werden. Es dürfen keine geschlossenen Behälter oder Tanks geschweißt werden, die leicht brennbare Flüssigkeiten enthalten haben. Solche Behälter oder Tanks müssen vor dem Schweißen ausgespült werden, um leicht brennbare Flüssigkeiten zu entfernen. Nicht in der Nähe von brennbaren Gasen, Dämpfen oder Flüssigkeiten schweißen. Feuerlöschgeräte (Löschdecken und Pulver- oder Schneelöscher) sollten in der Nähe des Arbeitsplatzes an einem gut sichtbaren und leicht zugänglichen Ort angebracht werden.

Die Flasche kann explodieren.

Es dürfen nur zugelassene Gasflaschen und einen ordnungsgemäß funktionierenden Regler verwendet werden. Die Gasflasche muss in aufrechter Position transportiert, gelagert und aufgestellt werden. Die

Gasflasche muss von der Einwirkung von Wärmequellen, dem Umstürzen und mechanischen Beschädigungen geschützt werden. Alle Komponenten des Gassystems: Flasche, Schlauch, Verbindungsstücke, Regler, müssen in einem gutem Zustand gehalten werden.

Die geschweißten Werkstücke können Verbrennungen verursachen.

Geschweißte Werkstücke dürfen niemals mit ungeschützten Körperteilen berührt werden. Es müssen immer Schweißerhandschuhe und eine Zange verwendet werden, wenn geschweißte Werkstücke berührt oder bewegt werden sollen.

4.3. Vorbereitung des Arbeitsplatzes für das Schweißen

Achtung! Das Schweißen kann einen Brand oder eine Explosion verursachen.

a) Beachten Sie die Gesundheits- und Sicherheitsvorschriften für Schweißarbeiten und statten Sie den Arbeitsplatz mit einem geeigneten Feuerlöscher aus.
b) Das Schweißen an Orten, an denen sich brennbare Materialien entzünden können, ist verboten.
c) Das Schweißen in einer Atmosphäre, die ein explosionsfähiges Gemisch aus brennbaren Gasen, Dämpfen, Nebeln oder Stäuben mit Luft enthält, ist verboten.
d) Entfernen Sie alle brennbaren Materialien im Umkreis von 12 m von der Schweißstelle und decken Sie, falls dies nicht möglich ist, die brennbaren Materialien mit einer nicht brennbaren Abdeckung ab.
e) Treffen Sie Vorsichtsmaßnahmen gegen Funken und glühende Metallteile.
f) Beachten Sie, dass Funken oder heiße Metallsplitter durch Schlitze oder Öffnungen in Schutzkappen, Abdeckungen oder Abschirmungen eindringen können.
g) Schweißen Sie keine Tanks oder Fässer, die brennbare Stoffe enthalten oder enthalten haben. Es dürfen ebenfalls keine Schweißarbeiten in ihrer Nähe ausgeführt werden.
h) Schweißen Sie keine unter Druck stehenden Tanks, Druckleitungen oder Druckbehälter.
i) Sorgen Sie immer für ausreichende Belüftung.
j) Vergewissern Sie sich, dass Sie in einer stabilen Position sind, bevor Sie mit dem Schweißen beginnen.

4.4. Persönliche Schutzausrüstung

Achtung! Lichtbogenstrahlung kann das Sehvermögen oder die Haut schädigen.

a) Während der Ausführung von Schweißarbeiten müssen saubere, ölfreie Schutzkleidung aus nicht brennbarem und nicht leitendem Material (Leder, dicke Baumwolle), Lederhandschuhe, hohe Sicherheitsschuhe und eine Schutzhaube getragen werden.
b) Beseitigen Sie vor dem Schweißen alle brennbaren oder explosiven Gegenstände wie Propan-Butan-Feuerzeuge und Streichhölzer.
c) Tragen Sie einen Gesichtsschutz (Helm oder Schild) und bedecken Sie die Augen mit einer Tönung, die der Sehkraft des Schweißers und dem Schweißstrom entspricht. Die Sicherheitsnormen empfehlen die Farbe Nr. 13 für Stromstärken unter 300 A. Niedrigere Farben können verwendet werden, wenn der Lichtbogen durch das Werkstück verdeckt wird.
d) Tragen Sie immer eine zugelassene Schutzbrille mit einem Seitenschutz unter dem Helm oder einem anderen Schutzschild.
e) Verwenden Sie am Arbeitsplatz Schutzschilder, um andere vor Blendung oder Spritzern zu schützen.
f) Tragen Sie immer Ohrstöpsel oder einen anderen Gehörschutz gegen übermäßigen Lärm und um zu verhindern, dass Spritzer in Ihre Ohren gelangen.
g) Drittpersonen vor dem Schauen in einen Lichtbogen warnen.

4.5. Schutz vor elektrischem Schlag

Achtung! Ein Stromschlag kann tödlich sein.

a) Stecken Sie das Netzkabel in die nächstgelegene Steckdose und verlegen Sie es so, dass es praktisch und sicher ist. Es muss vermieden werden, dass das Kabel achtlos im Raum auf ungeprüften Boden verlegt wird, was zu einem Stromschlag oder Brand führen kann.
b) Der Kontakt mit elektrisch geladenen Teilen kann einen elektrischen Schlag oder schwere Verbrennungen verursachen.
c) Wenn der Strom fließt, werden der Lichtbogen und der Arbeitsbereich elektrisch aufgeladen.
d) Der Eingangsschaltkreis und die internen Schaltkreise des Geräts stehen auch unter Spannung, wenn das Gerät eingeschaltet ist.
e) Berühren Sie die stromführenden Teile nicht.
f) Es müssen trockene, porenfreie, isolierte Handschuhe und Schutzkleidung getragen werden.
g) Verwenden Sie Isoliermatten oder andere isolierende Beschichtungen auf dem Boden, die groß genug sind, um den Kontakt zwischen dem Körper und dem Objekt oder dem Boden zu verhindern.
h) Der Lichtbogen darf nicht berührt werden.
i) Schalten Sie die Stromzufuhr aus, bevor Sie die Elektrode anfassen, reinigen oder austauschen.
j) Vergewissern Sie sich, dass das Erdungskabel richtig angeschlossen ist und dass der Stecker richtig in die geerdete Steckdose eingesteckt ist. Ein falscher Anschluss der Erdung des Geräts kann lebensgefährlich und gesundheitsgefährdend sein.
k) Überprüfen Sie die Stromkabel regelmäßig auf Beschädigungen oder fehlende Isolierung. Beschädigte Kabel müssen ausgewechselt werden. Unsachgemäße Reparaturen der Isolierung können zum Tod oder zu Gesundheitsschäden führen.
I) Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
m) Das Kabel darf nicht um den Körper gewickelt werden.
n) Das Werkstück muss ordnungsgemäß geerdet sein.
o) Es darf nur Zubehör verwendet werden, das sich in einem guten Zustand befindet.
p) Beschädigte Teile des Geräts müssen repariert oder ersetzt werden. Bei Arbeiten in der Höhe müssen Sicherheitsgurte verwendet werden.
q) Alle Ausrüstungs- und Sicherheitsgegenstände sollten an einem Ort aufbewahrt werden.
r) Wenn der Auslöser aktiviert wird, muss die Spitze des Griffs vom Körper ferngehalten werden.
s) Befestigen Sie das Erdungskabel am Werkstück oder so nahe wie möglich daran (z. B. an der Werkbank).
t) Die Spannzange muss isoliert sein, wenn sie nicht mit dem Werkstück verbunden ist, um den Kontakt mit Metall zu vermeiden.
u) Das Produkt ist für die Verwendung in Innenräumen vorgesehen. Wenn er jedoch Feuchtigkeit oder Regen ausgesetzt war, muss überprüft werden, dass keine Wassertropfen ins Innere gelangen, was zu einem Unfall führen könnte.
v) Achten Sie darauf, dass das Gerät nicht nass wird.

Achtung! Nach Abtrennung des Netzkabels kann das Gerät noch unter Spannung stehen.

a) Nach dem Ausschalten des Gerätes und dem Abtrennen des Netzkabels muss die Spannung am Eingangskondensator überprüft werden, um sicherzustellen, dass der Spannungswert Null beträgt, da sonst die Gerätekomponenten nicht berührt werden dürfen.

ACHTUNG Obwohl das Gerät so konstruiert wurde, dass es sicher ist, mit ausreichenden Sicherheitsvorkehrungen und trotz der Verwendung zusätzlicher Sicherheitsmerkmale für den Benutzer, besteht beim Umgang mit dem Gerät dennoch ein geringes Unfall- oder Verletzungsrisiko. Es ist ratsam, bei der Verwendung Vorsicht und gesunden Menschenverstand walten zu lassen.

4.6. Gase und Dämpfe

Achtung! Das Gas kann gesundheitsgefährdend sein oder zum Tod führen!

a) Es muss immer einen Abstand zur Gasauslass eingehalten werden.
b) Achten Sie beim Schweißen auf den Luftaustausch und vermeiden Sie das Einatmen von Gasen.
c) Entfernen Sie chemische Substanzen (Fette, Lösungsmittel) von der Oberfläche der Werkstücke, da diese unter hoher Temperatur verbrennen und giftige Dämpfe freisetzen.
d) Das Schweißen von verzinkten Teilen ist nur mit einer effizienten Absaugung mit Filterung und einer Zufuhr von sauberer Luft zulässig. Zinkdämpfe sind sehr giftig, und das Symptom einer Vergiftung ist das so genannte Zinkfieber.

5. Anweisungen für den Gebrauch

5.1. Allgemeine Hinweise

a) Das Gerät ist entsprechend seinem Verwendungszweck unter Beachtung der Gesundheits- und Sicherheitsvorschriften sowie der sich aus den Angaben auf dem Typenschild ergebenden Einschränkungen (IP-Schutzart, Einschaltdauer, Versorgungsspannung usw.) zu verwenden.
b) Öffnen Sie das Gerät nicht, da dies zum Erlöschen der Garantie führt; außerdem können explodierende Teile Verletzungen verursachen.
c) Der Hersteller haftet nicht für technische Änderungen an den Geräten oder für Sachschäden, die sich aus der Einführung dieser Änderungen ergeben.
d) Wenden Sie sich bei Funktionsstörungen an den Kundendienst.
e) Decken Sie die Lüftungsschlitze des Geräts nicht ab - stellen Sie das Schweißgerät in einem Abstand von 30 cm zu den umgebenden Gegenständen auf.
f) Das Schweißgerät darf nicht unter dem Arm oder nahe am Körper gehalten werden.
g) Installieren Sie das Gerät nicht in Räumen mit aggressiver Umgebung, starker Staubentwicklung und in der Nähe von Geräten mit hoher elektromagnetischer Feldemission.
h) Halten Sie Finger, Haare und Kleidung vom rotierenden Ventilator fern.
i) Das Gerät muss während des Betriebs geerdet sein.
j) Wenn die LED für thermische Überlastung während des Betriebs des Geräts aufleuchtet, stellen Sie den Betrieb sofort ein und warten Sie, bis das Gerät abgekühlt ist.
k) Wenn das Gerät über einen längeren Zeitraum oder mit hohem Strom betrieben wird, schalten Sie die Stromversorgung erst aus, wenn das Gerät abgekühlt ist.
I) Schalten Sie das Gerät während des Schweißens nicht aus!
m) Warten Sie das Gerät regelmäßig und reinigen Sie das Innere des Geräts von Staub.

5.2. Anschließen des Geräts

5.2.1. Anschluss an die Stromversorgung

a) Das Gerät sollte von einer qualifizierten Person angeschlossen werden. Darüber hinaus sollte eine entsprechend qualifizierte Person prüfen, ob die Erdungs- und Elektroinstallation einschließlich des Schutzsystems den Sicherheitsvorschriften entsprechen und ordnungsgemäß funktionieren.
b) Stellen Sie das Gerät in der Nähe des Arbeitsplatzes auf.
c) Vermeiden Sie beim Anschluss des Geräts zu lange Kabel.
d) Einphasige Schweißgeräte sollten an eine mit einem Erdungsstift versehene Steckdose angeschlossen werden.
e) Schweißgeräte, die mit einem 3-Phasen-Netz betrieben werden, werden ohne Stecker geliefert. Sie sollten sich selbst einen solchen Stecker besorgen und die Installation von einer qualifizierten Person durchführen lassen.

ACHTUNG! Das Gerät darf nur betrieben werden, wenn es an eine Anlage mit funktionsfähiger Absicherung angeschlossen ist.

5.2.2. Anschluss der Gasversorgung

a) Die Gasflasche muss weit entfernt vom Werkstück aufgestellt und gegen Herunterfallen gesichert werden.
b) Der Gasanschluss des Schweißgeräts muss mit einem geeigneten Schlauch und einem Regler mit Gasflusskontrolle an die Gasflasche oder das Gassystem angeschlossen werden. Achtung! Die Verwendung eines Netzregler für Gasflaschen sowie eines Flaschenreglers für Netzanschlüsse ist nicht zugelassen. Ein solcher Austausch kann zu einer Beschädigung des Reglers und zu Verletzungen führen.
c) Der sparsame Einsatz von Gas verlängert die Schweißzeit.

6. Produktübersicht

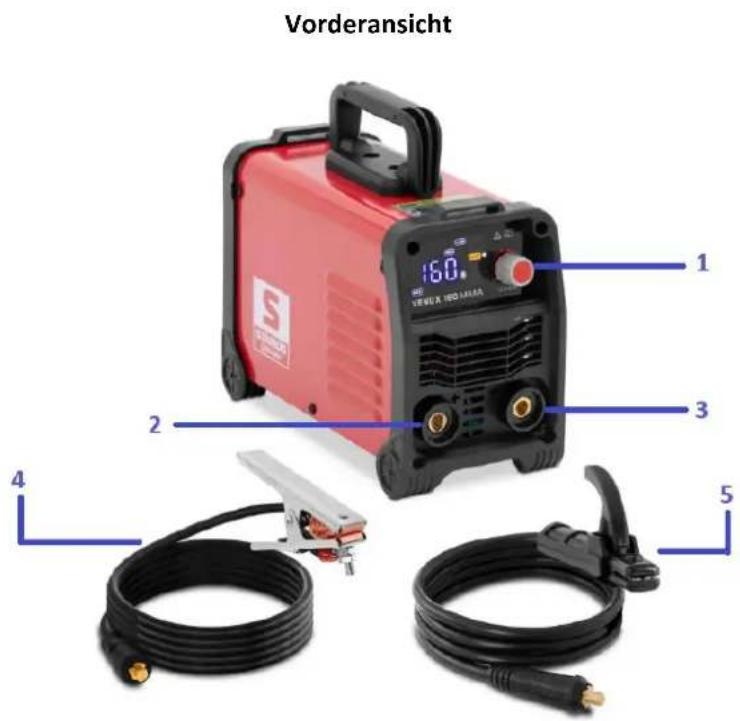

Vorderansicht 160.0 S VEREUX 160.0 2 3 4 5

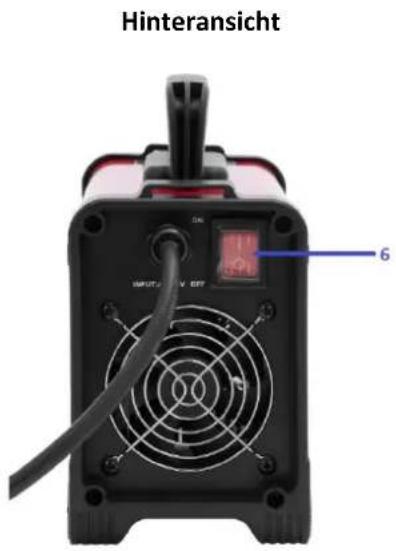

Hinteransicht 6 OUTPUT: V. OFF

1 Steuerfeld
2 Ausgangsklemme +
3 Ausgangsklemme -
4 Massekabel
5 Kabel mit Elektrodenhalter
6 Ein-Aus-Schalte (ON/OFF)

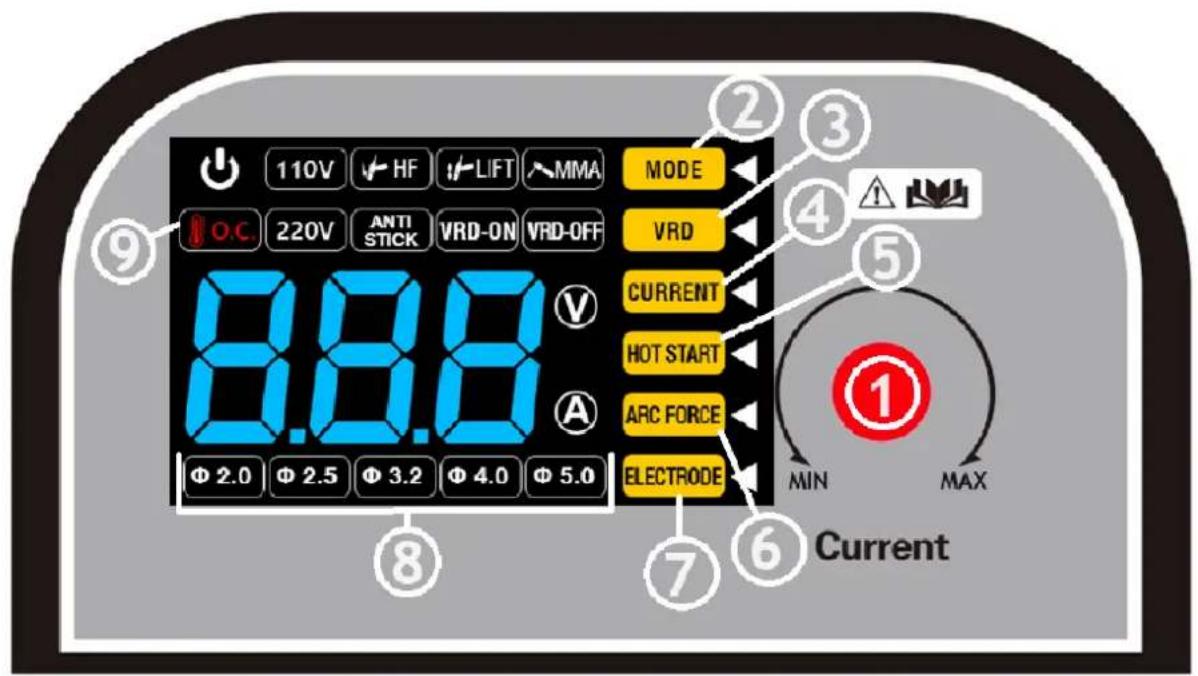

Steuerfeld

110V HF LIFT MMA MODE 220V ANTI STICK VRD-ON VRD-OFF VRD 8.8.8 V CURRENT Φ 2.0 Φ 2.5 Φ 3.2 Φ 4.0 Φ 5.0 ②③④⑤⑥ Current MIN MAX ⑦⑧

1 - Drehknopf/Knopf zur Einstellung der Schweißparameter.

Nach dem Einschalten zeigt das Schweißgerät den MMA-Modus an, mit dem Drehknopf wird der MMA-Schweißstrom eingestellt (30-160A - VENUX160MMA | 30-200 A - VENUX200MMA).

Nach Drücken des Knopfes / der Taste (1) geht der Schweißer in den HOT START

Parametereinstellungsmodus (0-100).

Nach erneutem Drücken des Knopfes / der Taste (1) geht der Schweißer in den Modus zur Einstellung des Parameters (0-100) über.

Wenn der Knopf / die Taste (1) erneut gedrückt wird, geht das Schweißgerät in den Modus zur Einstellung des Elektrodendurchmessers in Abhängigkeit vom Schweißstrom über:

- VENUX200MMA:

Wird der Drehknopf/Taster (1) erneut gedrückt, wechselt der Schweißer in die Betriebsartauswahl MMA oder LIFT Tig (LIFT Tig Schweißstrom: 10-160A - VENUX160MMA | 10-200 A - VENUX200MMA).

Wenn der Knopf / die Taste (1) erneut gedrückt wird, geht das Schweißgerät in den Modus für die Einstellung des VRD ON/OFF Modus (nur MMA Schweißtyp).

2 - MODE - Auswahl der Betriebsart (MMA oder LIFT Tig. LIFT Tig erfordert ein separates Schweißkabel mit Brenner, das nicht im Lieferumfang enthalten ist).

3 - VRD Schaltet die VRD-Funktion (Voltage Reduction Device) ein oder aus. Die Anti-Stick-Funktion aktiviert sich automatisch, wenn sie festklebt.

4 - Einstellung des Schweißstroms.

5 - Wertaanpassung.

6 - Wertaanpassung.

7, 8 - ELECTRODE - Vorgeschlagene Elektrodendurchmesser beim MMA-Schweißen - mit steigendem Schweißstrom nimmt der Elektrodendurchmesser zu, grafische Darstellung der vorgeschlagenen Durchmesser:

• VENUX200MMA:
  Φ 2,0 mm: 30 - 90 A
  Φ 2,5 mm: 91 - 120 A
  Φ 3,2 mm: 121 - 160 A
  Φ 4 mm: 161 - 200 A

- VENUX160MMA:

Φ 2,0 mm: 30 - 90 A

Φ 2,5 mm: 91 - 120 A

Φ 3,2 mm: 121 - 160 A

9 - Die Überlastungsanzeige. Sie leuchtet in den folgenden zwei Situationen auf:

a) Wenn das Gerät eine Störung aufweist und nicht mehr bedient werden kann.
b) Wenn die Schweißmaschine die Standard-Überlastungszeit überschritten hat, geht sie in den Sicherheitsmodus über und schaltet dann ab. Dies bedeutet, dass das Gerät im Rahmen der Temperatur- und Überhitzungskontrolle in den Ruhezustand übergeht. Während dieses Vorgangs leuchtet die Warnleuchte an der Frontplatte auf. In diesem Fall ist es nicht erforderlich, den Netzstecker aus der Steckdose zu ziehen. Das Gebläse kann weiterhin zur Kühlung des Geräts eingesetzt werden. Wenn die rote Lampe nicht aufleuchtet, bedeutet dies, dass das Gerät auf Betriebstemperatur abgekühlt ist und wieder verwendet werden kann.

7. Anschließen der Drähte

ACHTUNG! Der Anschluss der Kabel an das Gerät muss bei ausgeschaltetem Gerät und ohne Stromversorgung erfolgen.

Überprüfung der Dichtheit der Gasanschlüsse (nur im LIFT Tig-Modus)

Vor der ersten Inbetriebnahme und dann in regelmäßigen Abständen wird empfohlen, das Gerät auf Gaslecks zu überprüfen. Das Verfahren sollte wie folgt durchgeführt werden:

1) Schließen Sie die Regler- und Gasleitungsbaugruppe an und ziehen Sie alle Anschlüsse und Klemmen fest.
2) Öffnen Sie langsam das Flaschenventil.
3) Schließen Sie das Flaschenventil und beobachten Sie die Nadel des Druckmessers am Regler. Wenn die Nadel gegen Null fällt, bedeutet dies, dass ein Gasleck vorliegt. Gelegentlich kann der Gasaustritt langsam erfolgen. Um dies festzustellen, lassen Sie den Gasdruck im Regler und in der Leitung für eine lange Zeit (etwa 15 Minuten).
4) Bei einem Gasaustritt sind alle Anschlüsse und Klemmen auf Dichtheit zu prüfen. Durch Bürsten oder Besprühen mit Seifenwasser entstehen Blasen an der undichten Stelle.
5) Ziehen Sie die Klemmen oder Kupplungen fest, damit kein Gas entweicht.

WICHTIG! - Es wird empfohlen, vor der Inbetriebnahme des Geräts zu prüfen, ob Gas austritt. Es wird empfohlen, das Flaschenventil zu schließen, wenn die Maschine nicht in Gebrauch ist.

MMA-Schweißmodus:

1) Die Schweißleitung an den mit „+“ gekennzeichneten Anschluss anschließen und den Leitungsstecker festschrauben, um die Verbindung zu sichern.
2) Die Masseleitung an den mit „-“ gekennzeichneten Anschluss anschließen und den Leitungsstecker festschrauben, um die Verbindung zu sichern.
3) Das Netzkabel anschließen und die Stromversorgung anschalten.
4) Die Masseleitung an das Werkstück anschließen. Nach Abschluss dieser Schritte kann mit dem Schweißen begonnen werden.

ACHTUNG! Die Polarität der Leitungen kann variieren! Alle Informationen zur Polarisationen auf der vom Elektrodenhersteller gelieferten Verpackung angegeben sein!

8. Betrieb des Geräts

8.1. Einstellung der LIFT WIG-Schweißparameter

Schließen Sie die Schweißkabel wie oben beschrieben an. Schalten Sie die Schweißmaschine ein und stellen Sie den für das zu schweißende Material geeigneten Schweißstrom ein. Schalten Sie nach Beendigung der Arbeit die Schweißmaschine aus und trennen Sie sie von der Stromversorgung.

Polarität von WIG-Schweißleitungen

Negative Polarität wird bei den meisten WIG-Schweißverfahren verwendet. Der Schweißbrenner wird an den Minuspol und die Erdungszange an den Pluspol angeschlossen. Dadurch wird der Verschleiß der Elektrode verringert und die im Schweißgut gespeicherte Wärmemenge erhöht.

Lichtbogenzündung im WIG LIFT-Verfahren

Zum Zünden des Lichtbogens bei der WIG-LIFT-Methode schrauben Sie das Ventil am Handgriff ab, drücken den Knopf, reiben dann die Wolframelektrode vorsichtig am Werkstück und heben den Brenner leicht an, damit der Lichtbogen zündet. Durch Loslassen der Taste wird der Schweißvorgang beendet (im 2T-Modus).

Beispiel für einen Schweißbrenner für das WIG-Lift-Verfahren mit einem Gasregelventil im Brenner.

ACHTUNG! Der WIG-Brenner gehört nicht zum Standardzubehör des Bausatzes.

8.2. Einstellung der MMA-Schweißparameter

Schließen Sie die Schweißkabel wie oben beschrieben an. Schalten Sie die Schweißmaschine ein und stellen Sie alle für das zu schweißende Material gewählten Schweißparameter ein. Schalten Sie nach Beendigung der Arbeit die Schweißmaschine aus und trennen Sie sie von der Stromversorgung.

9. Beseitigung der Verpackung

Bitte bewahren Sie das gesamte Verpackungsmaterial (Karton, Plastikstreifen und Styropor) auf, damit das Gerät beim Versand geschützt ist, falls es einmal zu einer Servicestelle geschickt werden muss!

10. Transport und Lagerung

Das Gerät muss während des Transports vor Stößen und dem Umkippen gesichert werden, außerdem darf es nicht mit der Unterseite nach oben (auf dem Kopf stehend) aufgestellt werden. Das Gerät muss in einem gut gelüfteten Raum mit trockener Luft und ohne korrosive Gase gelagert werden.

11. Reinigung und Wartung

a) • Jedes Mal bevor das Gerät gereinigt wird und ebenfalls wenn das Gerät nicht verwendet wird, muss der Netzstecker gezogen und das Gerät vollständig abgekühlt werden.

b) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel.

c) Es ist verboten, das Gerät mit einem Wasserstrahl abzuspritzen oder es in Wasser zu tauchen.

d) Achten Sie darauf, dass kein Wasser durch die Öffnungen des Gehäuses eindringt.

e) Reinigen Sie die Lüftungsöffnungen mit einer Bürste und Druckluft.

f) Nach jeder Reinigung sind alle Komponenten gut zu trocknen, bevor das Gerät wieder verwendet wird.

g) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.

h) Entfernen Sie Staub regelmäßig mit trockener und sauberer Druckluft.

i) Das Gerät muss vor Wasser und Feuchtigkeit geschützt werden.

j) Das Gerät darf nicht auf eine beheizte Fläche gestellt werden.
k) Lagern Sie das Gerät in einem trockenen und sauberen Raum.

12. Regelmäßige Inspektion des Geräts

Damit das Gerät ordnungsgemäß funktioniert, muss es regelmäßig gewartet werden.

VORSICHT: Schalten Sie das Gerät aus und trennen Sie es von der Stromversorgung, bevor Sie Wartungsarbeiten durchführen.

Regelmäßige Inspektionen

6-monatige routinemäßige Wartung

- Ersetzen Sie unleserliche Etiketten- Überprüfen Sie die Funktion aller Schalter.- Prüfen Sie, ob das Gebläse richtig funktioniert und ob die Luft an der Rückseite des Geräts austritt.- Achten Sie auf übermäßige Vibrationen, Lärm, Geruch und Gasaustritt während des Betriebs- Prüfen Sie, ob die Brenner- oder Erdungsleitungen nicht durchgebrannt sind.- Prüfen Sie, ob die elektrischen Anschlüsse nicht durchgebrannt sind.- Prüfen Sie, ob das Versorgungskabel nicht beschädigt ist.

- Blasen Sie das Gerät mit trockener, sauberer Luft unter Druck aus.- Überprüfen Sie die elektrischen Anschlüsse der Eingangs-/Ausgangsleiste und ziehen Sie lose Schrauben nach oder ersetzen Sie verrostete Schrauben.

7. KAAPELEIDEN LIITTÄMINEN

2. Technische gegevens

Beschrijving parameter	Waarde parameter
Productnaam	Lasapparaat
Model	VENUX 200MMA	VENUX 160MMA
Nominale ingangsspanning [V] / frequentie [Hz]	230/50
Soort lassen	MMA / “LIFT TIG”
Lift TIG lasstroombereik [A]	10-200	10-160
MMA lasstroombereik [A]	30-200	30-160
Lasstroom in 100% inschakelduur [A]	110	88
Lasstroom in 60% inschakelduur [A]	142	114
Lasstroom in 30% inschakelduur [A]	200	160
Arc force ja
Hot-start	ja
Koeling van de koffer	Ventilator
Spanningsreductie-apparaat (VRD) ja
IP-klasse	IP21S
Isolatiefactor	F
Voldoet aan standaard	EN IEC 60974-1EN IEC 60974-10 klasse A
Afmetingen (breedte x diepte x hoogte) [cm]	220x300x150	130x260x210
Gewicht [kg]	4,56	3,26

Umwelt – und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES

ÜBER ELEKTRO - UND ELEKTRONIK - ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).

Utylizacja produktu
