HASZNÁLATI ÚTMUTATÓ NX22 MSW

Ezt a felhasználói kézikönyvet gépi fordítással fordították le. Minden erőfeszítést megtettünk a fordítás pontosságának biztosítása érdekében, de kérjük, vegye figyelembe, hogy az automatizált fordítások nem tökéletesek, és nem az emberi fordítók helyettesítésére szolgálnak. A felhasználói kézikönyv hivatalos változata angol nyelvű. A lefordított változat és az eredeti angol nyelvű változat közötti eltérések nem jogilag kötelező érvényűek. Ha bármilyen kérdése van a fordítás pontosságával kapcsolatban, kérjük, olvassa el az angol nyelvű változatot, amely a hivatalos hivatkozási alap. További nyelvi változatok kérésre a [e-mail] címen érhetők el.

Műszaki adatok

Paraméter leírása Paraméter értéke
Precíziós mérleg	Lágyindító
Modell	MSW SOFT STARTER NX22	MSW SOFT STARTER SST-NX11	MSW SOFT STARTER SST-NX5R5
Teljesítmény [kW]	22	11	5,5
V bemenet [V, N~ / Hz]	400, 3~/ 50
V kimenet [V, N~ / Hz]	0-400, 3~/ 50
I bemenet [A]	45	25	13
Fő áramkör átmérője [mm2]	10	4	2,5
Munkahőmérséklet [°C]	-25~60
Tárolási hőmérséklet [°C]	-40~70
Motor túlterhel és	10. osztály
Standard	EN60947-4-2
Védelmi fokozat	IP20
Méretek [szélesség x hosszúság x magasság; mm]	88 x 118 x 220
Súly [kg]	1,8	1,7	1,7

1. Általános leírás

A felhasználói kézikönyv célja, hogy segítse a készülék biztonságos és problémamentes használatát. A terméket szigorú műszaki üzemeltetés szabályai szerint, a legkorszerűbb technológiák és alkatrészek felhasználásával tervezik és gyártják. Ezenkívül a legszigorúbb minőségi előírásoknak megfelelően készül.

NE HASZNÁLJA A KÉSZÜLÉKET, HA NEM OLVASTA ÉS ÉRTETTE MEG ALAPOSAN EZT A HASZNÁLATI ÚTMUTATÓT.

A készülék élettartamának meghosszabbítása és a problémamentes működés biztosítása érdekében használja a készüléket a jelen használati útmutatónak megfelelően, és rendszeresen végezze el a karbantartási feladatokat. A jelen felhasználói kézikönyvben szereplő műszaki adatok és specifikációk naprakészek. A gyártó fenntartja a jogot a minőség javításával kapcsolatos változtatásokra. A készüléket úgy tervezték, hogy a technológiai fejlődés és a zajcsökkentési lehetőségek figyelembevételével a lehető legkisebbre csökkentse a zajkibocsátás kockázatát.

Legenda

A termék megfelel a vonatkozó biztonsági előírásoknak.

Használat előtt olvassa el a használati utasítást.

A terméket újra kell hasznosítani.

FIGYELEM! vagy VIGYÁZAT! vagy FIGYELEM! vagy FIGYELEM! Az adott helyzetre alkalmazható. (általános figyelmeztető jel)

FIGYELEM! Elektromos áramütésre figyelmeztetés!

NE FELEDJE! A jelen kézikönyvben található rajzok csak illusztrációs célokat szolgálnak, és egyes részletek eltérhetnek a tényleges terméktől.

2. Használati biztonság

FIGYELEM!

Olvasson el minden biztonsági figyelmeztetést és útmutatót! A figyelmeztetések és utasítások figyelmen kívül hagyása áramütést, tüzet és/vagy súlyos sérülést vagy akár halált is okozhat.

A figyelmeztetésekben és utasításokban az "eszköz" vagy "termék" kifejezések a következőkre utalnak: a készülék használata Lágyindító

2.1. Elektromosságra vonatkozó biztonsági szabályok

a) A dugónak illeszkednie kell a csatlakozóaljzathoz. A villásdugót semmilyen módon ne módosítsa. Az eredeti dugók és a megfelelő aljzatok használata csökkenti az áramütés veszélyét.
b) Kerülje a földelt elemek, például csövek, fűtőtestek, kazánok és hűtőközegek érintését. Fokozottan fennáll az áramütés veszélye, ha a földelt készüléket eső éri, nedves felülettel közvetlenül érintkezik, vagy nedves környezetben működik. A készülékbe kerülő víz növeli a készülék károsodásának és az áramütés veszélyét.
c) Ne érintse meg a készüléket vizes vagy nedves kézzel!
d) A kábelt csak a rendeltetésszerű használatra használja. Soha ne használja a készülék hordozására vagy a dugó kihúzására a konnektorból. Tartsa a kábelt távol hőforrásoktól, olajtól, éles szélektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott kábelek növelik az áramütés veszélyét.
e) Ha a készülékkel kültéren dolgozik, minden képpen használjon kültéri használatra alkalmas hosszabbítót. A kültéri használatra alkalmas hosszabbító használata csökkenti az áramütés veszélyét.
f) Ha a készülék nedves környezetben történő használata nem kerülhető el, akkor egy hibásáramú készüléket (RCD) kell alkalmazni. A megszakító kapcsoló használata csökkenti az áramütés veszélyét.
g) Ne használja a készüléket, ha a tápkábel sérült vagy nyilvánvaló kopásnyomokat mutat. A sérült tápkábelt szakképzett villanyszerelőnek vagy a gyártó szervizközpontjának kell kicserélnie.
h) Az áramütés elkerülése érdekében ne merítse a kábelt, a dugót vagy a készüléket vízbe vagy más folyadékba. Ne használja a készüléket nedves felületen.
i) FIGYELEM! ÉLETVESZÉLY! Tisztítás közben soha ne merítse a készüléket vízbe vagy más folyadékba.
j) Ne használja nagyon párás környezetben vagy víztartályok közvetlen közelében.
k) Védje meg a készüléket a nedvesedéstől. Vigyázat, áramütés veszélye áll fent!

2.2. Munkahelyre vonatkozó biztonsági szabályok

a) Győződjön meg arról, hogy a munkahely tiszta és jól megvilágított. A rendetlen vagy rosszul megvilágított munkahely balesetekhez vezethet. Próbáljon előre gondolkodni, figyelje meg, mi történik, és használja a józan eszét, amikor a készülékkel dolgozik.
b) Ne használja a készüléket robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy por jelenlétében. A készülék szikrákat generál, amelyek meggyújthatják a port vagy a füstöt.

c) Ha sérülést vagy szabálytalan működést észlel, azonnal kapcsolja ki a készüléket, és haladéktalanul jelentse a felügyelőnek.
d) Ha nem biztos abban, hogy a készülék megfelelően működik-e, vagy ha sérülést talál, forduljon a gyártó szervizközpontjához.
e) A készüléket kizárólag a gyártó szervizközpontja javíthatja. Ne próbálja meg saját maga elvégezni a javításokat!
f) Tüz esetén por- vagy szén-dioxid (CO2) tűzoltó készülékkel oltsa el a tüzet (olyan készülékkel, amelyet feszültség alatt álló elektromos berendezésekre szántak).
g) Gyermekeknek vagy illetéktelen személyeknek tilos a munkahelyre belépni. A figyelemelterelés a készülék feletti irányítás elvesztéséhez vezethet.
h) Rendszeresen ellenőrizze a biztonsági címkék állapotát. Ha a címkék olvashatatlanok, ki kell cserélni őket.
i) Kérjük, hogy ezt a kézikönyvet a későbbi használathoz tartsa kéznél. Ha ezt a készüléket harmadik félnek adják át, a kézikönyvet is át kell adni vele együtt.
j) A csomagolóelemeket és az apró szerelési alkatrészeket gyermekek számára nem hozzáférhető helyen tartsa.
k) Tartsa távol a készüléket gyermekektől és háziállatoktól!

Ne feledje! A készülék használatakor védje a gyermekeket és a közelben tartózkodókat.

2.3. Személyekre vonatkozó biztonsági szabályok

a) Ne használja a készüléket fáradtan, betegen, illetve alkohol, kábítószerek vagy gyógyszerek hatása alatt, amelyek jelentősen ronthatják a készülék kezelési képességét.
b) A készüléket szakképzett villanyszerelőknek kell üzemeltetniük a biztonsági előírásoknak megfelelően, beleértve a telepítést, a próbaüzemet és a karbantartást stb. is.
c) A készüléket nem úgy tervezték, hogy korlátozott szellemi és érzékszervi funkciókkal rendelkező személyek (beleértve a gyermekeket is), illetve a megfelelő tapasztalattal és/vagy ismeretekkel nem rendelkező személyek kezeljék, kivéve, ha a biztonságukért felelős személy felügyeli őket, vagy ha a készülék kezelésére vonatkozó utasítást kaptak.
d) A készüléket csak olyan fizikailag alkalmas személyek kezelhetik, akik képesek a készülék kezelésére, megfelelően képzettek, ismerik ezt a kézikönyvet, és a munkavédelem keretein belül képzettek.
e) A készülékkel végzett munka során használja a józan eszét, és maradjon éber. A készülék használata közbeni átmeneti koncentrációvesztés súlyos sérülésekhez vezethet.
f) Használja a készülékkel való munkavégzéshez szükséges, az 1. "Legenda" szakaszban meghatározott egyéni védőfelszerelést. A megfelelő és jóváhagyott egyéni védőfelszerelés használata csökkenti a sérülés kockázatát.
g) A készülék véletlen bekapcsolásának elkerülése érdekében győződjön meg arról, hogy a be-/kikapcsoló kikapcsolt állásban van, mielőtt csatlakoztatja a tápforráshoz.
h) Ne becsülje túl a képességeit. A készülék használatakor mindig tartsa meg az egyensúlyát, és maradjon stabilan. Ez biztosítja a készülék jobb ellenőrzését váratlan helyzetekben.
i) A készülék nem játék. A gyermekeket felügyelni kell, hogy ne játszanak a készülékkel.
j) Használat közben ne tegye a kezét vagy más tárgyakat a készülék belsejébe!

2.4. Biztonságos eszközhasználat

a) Ne terhelje túl a berendezést! Használja az adott feladathoz megfelelő eszközöket. A helyesen kiválasztott eszköz jobban és biztonságosabban végzi el azt a feladatot, amelyre tervezték.
b) A termék által használt feszültség veszélyes, ami súlyos sérülést vagy mások halálát okozhatja. Tilos a terminál megérintése a készülék áram alá helyezése után vagy működés közben. Bár a készülék ki van kapcsolva, a kimeneti csatlakozón még mindig lehet feszültség.
c) A készüléket a termék névleges specifikációja szerint kell használni. Használat előtt ellenőrizze a különböző paraméterek, például a termék vagy készülék teljesítmény motorjának és frekvenciájának pontosságát.
d) A készülék a gyár elhagyása előtt szigetelési vizsgálaton esett át. A helytelen megger teszt károsíthatja a terméket vagy lerövidítheti a termék élettartamát.
e) Szigorúan tilos erős áramot csatlakoztatni a másodlagos vonalakra, mint például a RUN és a COM. A másodlagos terminálok áramellátása károsíthatja a főpanelt.
f) Ne használja a készüléket, ha a be-/kikapcsoló nem működik megfelelően (nem kapcsolja be és ki a készüléket). Azok a készülékek, amelyeket nem lehet a be-/kikapcsolóval be- és kikapcsolni, veszélyesek, nem szabad működtetni, és meg kell javíttatni.
g) Győződjön meg róla, hogy a dugó ki van húzva a konnektorból, mielőtt bármilyen beállítással, tartozékcserével próbálkozna, vagy mielőtt félretenné a készüléket. Az ilyen óvintézkedések csökkentik a készülék véletlen aktiválásának kockázatát.
h) A beállítás, tisztítás és karbantartás megkezdése előtt válassza le a készüléket az áramforrásról. Egy ilyen megelőző intézkedés csökkenti a véletlen aktiválás kockázatát.
i) Amikor nem használja, tárolja biztonságos helyen, gyermekektől és a készüléket nem ismerő személyektől, akik nem olvasták el a használati útmutatót, távol. A készülék veszélyt jelenthet a tapasztalatlan felhasználók kezében.
j) Tartsa a készüléket tökéletes műszaki állapotban. Minden használat előtt ellenőrizze az általános sérüléseket, különösen a mozgó alkatrészeket, hogy nincsenek-e megrepedt részek vagy elemek, valamint minden olyan egyéb körülményt, amely hatással lehet a készülék biztonságos működésére. Ha sérülést észlel, használat előtt adja át a készüléket javításra.
k) Tartsa a készüléket gyermekek elől elzárva.

I) A készülék javítását vagy karbantartását csak szakképzett személyek végezhetik, kizárólag eredeti pótalkatrészek felhasználásával. Ez biztosítja a biztonságos használatot.

m) A készülék működési épsegének biztosítása érdekében ne távolítsa el a gyárilag felszerelt védőburkolatokat, és ne lazítsa meg a csavarokat.

n) A készülék raktár és a rendeltetési hely közötti szállításakor és kezelésénél tartsa be a kézi szállításra vonatkozó munkavédelmi alapelveket, amelyek abban az országban érvényesek, ahol a készüléket használni fogják.

o) Kerülje el azokat a helyzeteket, amikor a készülék a túlzott terhelés miatt használat közben leáll. Ez a meghajtóelemek túlmelegedéséhez és a készülék károsodásához vezethet.

p) Ne érintse meg a csuklós részeket vagy tartozékokat, kivéve, ha a készüléket leválasztották az áramforrásról.

q) A munka során ne mozgassa, állítsa vagy forgassa a készüléket.

r) Ne hagyja felügyelet nélkül a készüléket használat közben.

s) Rendszeresen tisztítsa meg a készüléket, hogy megakadályozza a makacs szennyeződések felhalmozódását.

t) Ne hordozza vagy akassza a készüléket a nyomóvezetéknél fogva.
u) Tilos beavatkozni a készülék szerkezetébe annak érdekében, hogy annak paramétereit vagy felépítését megváltoztassák.
v) Tartsa a készüléket tűz- és hőforrásoktól távol.
w) Ne terhelje túl a berendezést!
x) Ne takarja le a szellőzőnyílásokat!

FIGYELEM! A készülék biztonságos kialakítása és védőfunkciói, valamint a kezelőt védő kiegészítő elemek használata ellenére a készülék használata során még mindig fennáll a baleset vagy sérülés kockázata. Maradjon éber és használja a józan eszét a készülék használatakor.

3. Üzemeltetési szabályok

A termék egy elektronikus eszköz, amelyet az elektromos motor gyorsításának szabályozására használnak, és amely segít csökkenteni a motor indításakor fellépő mechanikai feszültséget és elektromos áramlökést. A motorhoz adott feszültség fokozatos növelésével a készülék lehetővé teszi a zökkenőmentes és szabályozott indítást, meghosszabbítja a motor élettartamát és csökkenti a mechanikai alkatrészek kopását. Általában olyan ipari alkalmazásokban alkalmazzák, ahol nagyméretű motorokat használnak, például szivattyúkban, ventil átorokban és szállítószalagokban, az energiatakarékosabb és megbízhatóbb működés biztosítása érdekében.

A felhasználó felel a készülék nem rendeltetésszerű használatából eredő károkért.

3.1. A készülék leírása

Terminál Leírás

1 2 3 4 5 6

1- RUN
2- COM
3- STOP
4- RA
5- RB

6- Csak külső panelhez

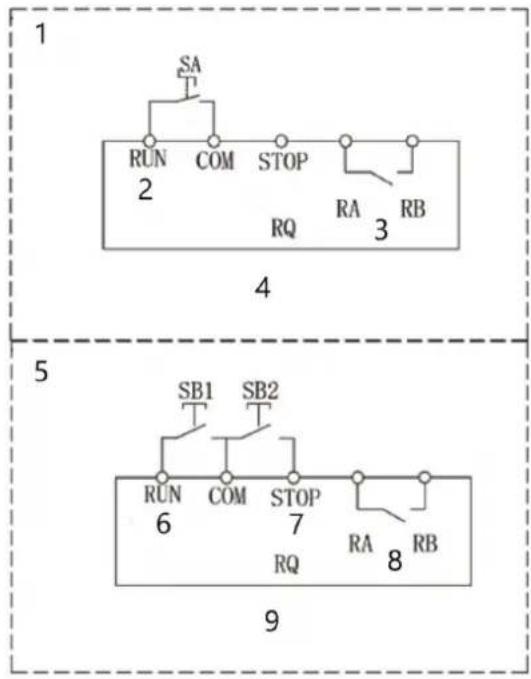

Vezérlő hurok

Terminál jelölés	Terminál neve	Működés leírása
RUN	Bemenet engedélyezése	Ha a RUN és a COM zárva van, a motor elindul; ha lekapcsolják, a motor lelassul és leáll (csak kétvezetékesvezérlés (alapértelmezett); szükség esetén forduljon a gyártóhoz.
COM	Közös kikötő	Futás és leállítás esetén
STOP Stop	bemenet	A motor leáll, ha a STOP és a COM zárva van (csak háromvezetékes vezérlés).
RA, RB	A munkaállapot jelzése	Működési állapot: relé kimenet, normál esetben nyitott érintkező, működés közben zárt, leállás vagy hiba esetén nyitott, relé kapacitás 250V/AC 0,3A

Major Loop

Terminál jelölés	Terminál neve	Működés leírása
L1/L2/L3	A fő hurok hálózati bemenete	Háromfázisú forrás csatlakoztatása
T1/T2/T3	Lágyindítás kimeneti csatlakozása	Háromfázisú motor csatlakoztatása

3.2. Felkészülés a használatra

Megengedett környezeti környezet

A készülék -25°C és +60°C közötti környezeti hőmérsékleten is működhet. Ha a környezeti hőmérséklet meghaladja a 40°C-ot, az eszköz névleges áramerőssége minden 1°C-os emelkedés után 1%-kal csökken. A készülék -40°C és +70°C közötti hőmérsékleten tárolható.

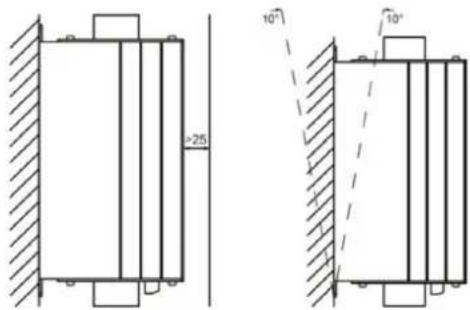

Sketch telepítése

3.3. Eszközhasználat

Paraméter beállítások

Panel paraméterek

U 1 t 10 20 S

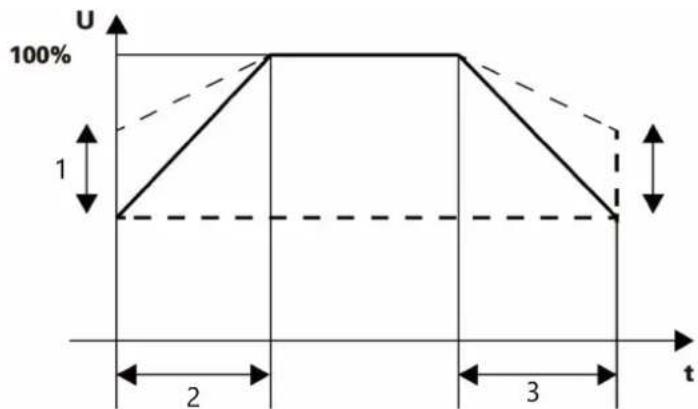

Lágyindítási idő gombja: a lágyindítási idő beállítására szolgál. A tartomány 1\~20s. Minél hosszabb idő van beállítva, annál simább lesz a lágyindítási folyamat, ami előnyös az elektromos hálózatra gyakorolt hatás csökkentése szempontjából.

U t 0 10 20 S

Lágy leállítási idő gombja: a lágy leállítási idő beállítására szolgál, a tartomány 0\~20s. A lágy leállítás funkció hatékonyan elkerülheti a "vízütéshatást", amikor a szivattyú leáll bizonyos szivattyúalkalmazásokban. Ha a gomb 0s értékre van állítva, az azt jelenti, hogy a motor parkolási üzemmódja a szabad parkolási üzemmód, és a lágyindítás azonnal leállítja a kimenetet.

Indítási feszültség gombja: az indítási feszültség beállítására szolgál. A tartomány 40%\~70%. Indításkor a motornak statikus állapotban le kell győznie a súrlódási erőt. Megfelelően növelje az indítófeszültséget a nagyobb indítónyomaték elérése érdekében. A felhasználónak a tényleges terhelési helyzetre kell hivatkoznia, és együtt kell működnie az indítási és leállítási idővel a legjobb sima indítási hatás elérése érdekében.

1- Kezdeti feszültség
2- Start lejtő
3- Stop lejtő

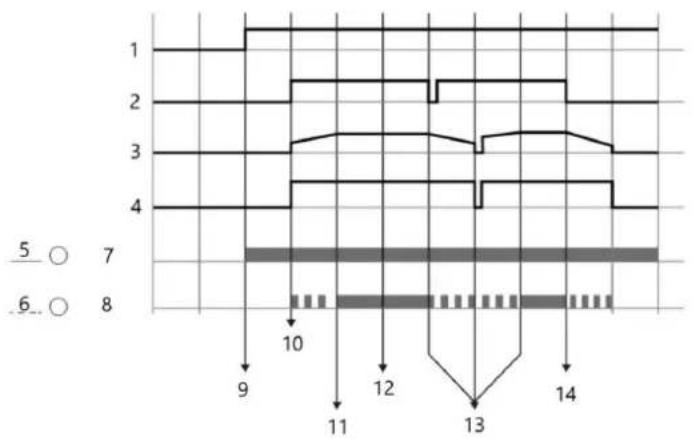

Müveleti sorrendi diagram

1- Készülék áramellátása

2- Start/Stop jel

3- Motorfeszültség

4- Kimenet futtatása

5- Aktív

6- LED1

7- RUN

8- LED2

9- Alkalmazza a főfeszültséget

10- Parancs indítása

11- Befejezni a kezdést

12- Bypass müvelet

13- Újraindítás félúton történő leállást követően

14- Stop parancs

Fényjelző

RUN	Folyamatos világítás	Villog	Off
Folyamatos világítás	Bypass művelet	Bemeneti vagy kimeneti fázisvesztés / hardverhiba	Hardveres meghibásodás
Villog	Lágy indítás / leállítás folyamatban	Hardveres meghibásodás	Hardveres meghibásodás
Off	A készülék készen áll a bekapcsolásra	Bemeneti vagy kimeneti fázisvesztés / Nem csatlakoztatott motor	Lágyindítási áramkimaradás / jelző hiba
HIBA	Hiba	-	Nincs hiba

Teljesítmény diagram

Modell	230V/kW	400V/kW	Névleges áram (A)
NX5R5	3	5,5	13
NX11	5,5	11	25
NX22	11	22	45

Billentyűzet beállítása

Ez egy opcionális tartozék (nem tartozik a standard termékhez), és az RJ45 interfészen keresztül csatlakozik (hálózati kábel szükséges). Ha szüksége van rá, kérjük, forduljon a gyártóhoz.

RUN DATA JOG SHIFT ▲ ENTER RUN ▼ STOP RESET

59.4 93.9 81.4 1 28.7

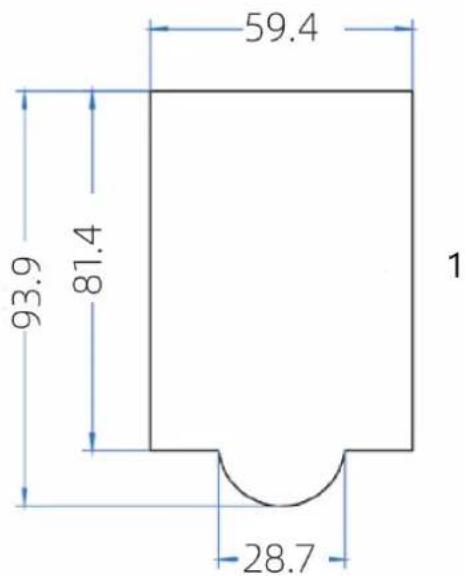

1- Panel mérete

Beállítási folyamat

1. Kezdje el a beállítást.
2. Először csatlakoztassa az L1-L3 fő tápegységét, és ellenőrizze a lágyindító bekapcsolási visszaállítását. Az első használat során egy bekapcsolási alaphelyzetbe állítást kell végrehajtani, ha vannak befejezetlen parancsok. Ebben a fázisban a T2 kimeneti csatlakozó áram alatt áll, ezért kérjük, figyeljen a biztonságos működésre.
3. Kapcsolja le a fő tápellátást, és csatlakoztassa a kimeneti csatlakozókat a háromfázisú motorral.
4. A motor csatlakoztatása után az ON lámpa villog, majd állandó világítássá változik. Ha továbbra is villog, ellenőrizze a vonalat, és ne végezze el a további lépéseket.
5. Indítsa újra a motort a RUN és a COM csatlakozókon keresztül.
6. Két következő folyamat

A. Emelje meg az indítófeszültséget, ha a motor késleltetett forgással rendelkezik.
B. Csökkentse az indítási feszültséget, vagy hosszabbítsa meg az indítási időt, ha a motor forgása túl gyors.

1. Állítsa be az indítási feszültséget, az indítási időt és a lágy leállítási időt az optimális hatás elérése érdekében, majd ezt követően a beállítási folyamat befejeződik.

2. A beállítás befejeződött.

Gomb Leírás

Gomb	Név	Működés leírása
DATA	Programozó gomb	Belépés az első szintű menübe vagy kilépés abból
JOG	Jog gomb Futó motor (csak tesztelésre)
▲	Inkrementálás	Adatok vagy funkciókódok inkrementálása
▼	Csökkentés	Az adatok vagy a funkció kódjának csökkentése
SHIFT	Műszak	A leállítás és a futás kijelzőfelületén a kijelző paraméterei ciklikusan választhatók ki; a paraméterek módosításakor a módosítási pozíció választható ki.
ENTER	Írja be a címet.	Lépésről lépésre lépjen be a menüképernyőre, és állítsa be a paramétereket a megerősítéshez.
RUN	Fuss	A billentyűzet üzemmódban, a futó üzemmódban használatos
STOP/ RESET	Megállítás/visszaállítás	Futás közben ez a gomb használható a futó üzem leállítására; hiba riasztási állapotban; a működés visszaállítására használható.

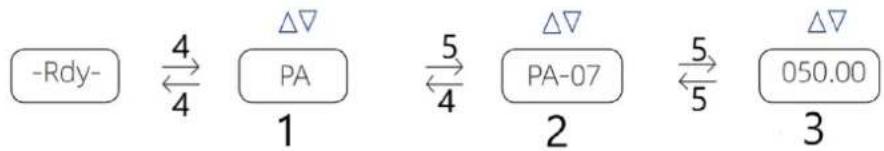

Kódnézet és módosítási módszer leírása

1- 1. szint
2- 2. szint
3- 3. szint
4- ADATOK
5- BELÉPÉS

A kezelőpanel háromszintű menüstruktúrát alkalmaz. Funkció paramétercsoport (1. szintű menű) → funkciókód (2. szintű menű) → funkciókód beállítási értéke (3. szintű menű). Megjegyzés: Ha a harmadik szintű menüben dolgozik, nyomja meg a DATA vagy az ENTER gombot a második szintű menübe való visszatéré shez. A különbség a következő: az ENTER megnyomásával elmenti a beállított paramétereket és visszatér a másodlagos menübe, és automatikusan átvált a következő funkciókódra; míg a DATA megnyomásával közvetlenül visszatér a másodlagos menübe a paraméterek tárolása nélkül és visszatér az aktuális funkciókódra.

Kód: NévPA-03	Túlterhelés többszörös a lágy indítássorán	Beállításitartomány1.0 - 5.0 5,0	AlapérteImezett	A készülék leírásaA lágyindítási folyamat a névleges terhelési áram túlterhelésitöbbszörösén alapul, és az értékét a terhelés súlyának megfelelően állítják be.
PA-04	Névleges teljesítményMűködésTúlterhelésTöbbszörös	1.0 - 2.0 1,5		A névleges teljesítményáram alapján ez a beállítás határozza meg a túlterhelés többszörösét normálműködés közben, amely a helyszínikörülményeknek megfelelően kerül beállításra.
PA-05	Túlterhelési	1 - 250	10	Ez a késleltetési idő (másodpercben)
Kód: Név	késleltetés a lágyindítás során	Beállítási tartomány	Alapérte lmezett	A készülék leírása
				a névleges áramtúlterhelés többszörösének túllépése után a lágyindítási folyamat során a helyszíni feltételek alapján kerül beállításra.
PA-06	Névleges teljesítmény Működési túlterhelés késleltetés	1 - 20 perc	5 perc	Ez a paraméter állítja be a túlterhelési idő késleltetését (percben), miután a lágyindító működése során a névleges teljesítményáram túlterhelési többszörösét túllépte.
PA-07	Motor alulterhelés elleni védelem	0 - 100%	20%	Az alulterhelésvédelem jelenlegi beállítási tartománya 100%-ig terjedhet; ha 0-ra van beállítva, ez a védelem érvénytelen.
PA-08	Motor alulterhelés védelmi késleltetés	1 - 20 perc	5 perc	Ez a paraméter állítja be az alulterhelés elleni védelem késleltetési idejét (percben).
PA-09	Védelem ki	0 - 250	0	Ez a paraméter a védelmi funkció letiltására szolgál. Ha egy adott védelmi funkciót le kell tiltania, állítsa a megfelelő pozíciót az alábbi bináris táblázatban 1-re, alakítsa át a bináris értéket decimálisra, és állítsa be a PA-09-ben. Ez a paraméter kikapcsolja a védelmet; kérjük, óvatosan használja.
PA-11	Működésvezérlési mód kiválasztása	0/1/2 0		Működésvezérlési mód kiválasztása: 0. Terminálvezérlés (kétvezetékes rendszer); 1. Terminálvezérlés (háromvezetékes rendszer); 2. Kezelőpanel vezérlés
PA-15	Alapértelmezett visszaállítása	0/1 0		Alapértelmezett érték visszaállítása: 0. Érvénytelen; 1. Alapértelmezett érték visszaállítása

Bit7	Bit6	Bit5	Bit4	Bit3	Bit2	Bit1	Bit0
Terhelés alatt	Fenntart ott funkció	Fenntart ott funkció	Fenntart ott funkció	3-fázisú kiegyensú lyozatlanság (fázisvesztes ó g)	Túlmeleg edés	Túlterhel és	Túláram
0	0	0	0	0	0	0	0

Példa: A "00000101" bináris kódot a megfelelő decimális "5"-re kell konvertálni, ha a túláram- és túlmelegedés elleni védelmet ki kell kapcsolni.

Hibakód

Hibakód	Hiba neve
Err01	Túláram hiba
Err02	Túlterhelési hiba
Err03	Túlmelegedési hiba
Err04	Háromfázisú kimenet szimmetrikus
Err05	A-fázisú áramérzékelő hibája
Err06	C-fázisú áramérzékelő hibája
Err07	A gazdatest meghibásodása
Err08	Alulterhelési hiba
Err09	Elmaradás (a meghatározott futásszám túllépése)

3.4. Tisztítás és karbantartás

a) Rendszeresen ellenőrizze a készüléket, hogy tiszta és szennyeződés- és korróziómentes legyen. Puha kefével vagy nedves ruhával óvatosan távolítsa el a port és a törmeléket.
b) Győződjön meg róla, hogy nincs olyan akadály a lágyindító körül, amely akadályozná a megfelelő szellőzést és hőelvezetést. Tartsa meg a szükséges távolságot a készülék körül a jó légáramlás elősegítése érdekében.
c) Rendszeresen ellenőrizze az elektronikus alkatrészeket és a készülék belsejében lévő vezetékeket. Keresse a kopás vagy sérülés jeleit, például szivárgó kondenzátorokat, rövidre zárt ellenállásokat vagy rosszul csatlakoztatott reléket. Szükség szerint cserélje ki a sérült alkatrészeket.
d) A por felhalmozódása csökkentheti a szigetelési szintet és túlmelegedéshez vezethet. Tisztítsa meg a készülék belsejében lévő port száraz kefével vagy sűrített levegővel. A makacsabb törmelékek esetén szigetelő rúd vagy szabályozott légpermet használható.
e) Állítsa be az indítási paramétereket a motor terhelési körülményei és a hálózati relé védelmi jellemzői alapján. Ez segít az indítóáram hatékony kezelésében, és megakadályozza a túlterhelés okozta berendezések károsodását.
f) Alkalmazzon strukturált ütemtervet a megelőző karbantartásra a készülék működési feltételei és irányelvei alapján. Ez magában foglalja a beállítások időszakos ellenőrzését, a működési adatok, például az indítási időszakok, a hibakódok és az általános teljesítményértékelés rögzítését.

A HASZNÁLT ESZKÖZÖK ÁRTALMATLANÍTÁSA:

Ne dobja ezt a készüléket a kommunális hulladékrendszerekbe. Adja át egy elektromos és elektromos készülék újrahasznosító és gyűjtőhelyen. Ellenőrizze a terméken, a használati utasításon és a csomagoláson található szimbólumot. A készülék gyártásához használt műanyagok a jelölésüknek megfelelően újrahasznosíthatók. Azzal, hogy az újrahasznosítást választja, jelentősen hozzájárul környezetünk védelméhez.

A helyi újrahasznosító létesítményre vonatkozó információkért forduljon a helyi hatóságokhoz.

ELEKTROMOS DIAGRAM

Az alábbi rajzok csak tájékoztató jellegűek.

1. Kétvezetékes vezérlés

2. Start bemenet

3. Munkahelyi állapotjelző

4. Gomb/kapcsoló (önzáró tí pus)

5. Háromvezetékes vezérlés

6. Start bemenet

7. Stop bemenet

8. Munkahelyi állapotjelző

9. Gombos indítás és leállítás üzemmód (PA-11=1 beállítás)

L3 N FU3 FU4 SB1 SB2 KA-2 KA KA-1 RUN 2 COM STOP RA 3 RB RQ 4

1. Kétvezetékes vezérlés

2. Start bemenet

3. Munkahelyi állapotjelző

1. Gombos indítás és leállítás mód

AC380V 50Hz L1 L2 L3 A601 FU1 PV V FU2 C601 QF L1 L2 L3 1 T1 T2 T3 B401 TA PA A N401 M

1- Lágyindító
