NÁVOD K OBSLUZE NX22 MSW

Tato uživatelská příručka byla přeložena pomocí strojového překladu. Vynaložili jsme maximáln úsilí, aby byl překlad přesný, ale uvědomte si, že automatické překlady nejsou dokonalé a nejsou určeny k tomu, aby nahradily lidské překladatele. Oficiální verze uživatelské příručky je v angličtině. Jakékoli rozdíly mezi přeloženou verzí a původní angličtinou nejsou právně závazné. Máte-li jakékoli dotazy ohledně přesnosti překladu, podívejte se prosím na anglickou verzi, která je oficiálním odkazem. Další jazykové verze jsou k dispozici na vyžádání na adrese [e-mail].

Technické údaje

Popis parametru	Hodnota parametru
Název výrobku	Softstartér
Model	MSW SOFT STARTER NX22	MSW SOFT STARTER SST-NX11	MSW SOFT STARTER SST-NX5R5
Výkon [kW]	22	11	5,5
V vstup [V, N~ / Hz]	400, 3~/ 50
V výstup [V, N~ / Hz]	0-400, 3~/ 50
Zadávám [A]	45	25	13
Průměr hlavního okruhu [mm2]	10	4	2,5
Pracovní teplota [°C]	-25~60
Skladovací teplota [°C]	-40~70
Přetí žení motoru	tří da 10
Norma	EN60947-4-2
Stupeň ochrany	IP20
Rozměry [šířka x délka x výška; mm]	88 x 118 x 220
Hmotnost [kg]	1,8	1,7	1,7

1. Všeobecný popis

Uživatelská příručka je navržena tak, aby pomohla bezpečnému a bezproblémovému používání zařízení. Výrobek je navržen a vyroben v souladu s přísnými technickými zásadami používání, za použití nejmodernějších technologií a komponentů. Navíc se vyrábí v souladu s nejpřísnějšími standardy kvality.

NEPOUŽÍVEJTE ZAŘÍZENÍ, POKUD JSTE DŮKLADNĚ PŘEČETLI A POROZUMĚLI TUTO UŽIVATELSKOU PŘÍRUČKU.

Chcete-li zvýšit životnost zařízení a zajistit bezporuchový provoz, používejte jej v souladu s tímto návodem k použití a pravidelně provádějte údržbu. Technické údaje a specifikace v této uživatelské příručce jsou aktuální. Výrobce si vyhrazuje právo na změny spojené se zlepšováním kvality. Zařízení je navrženo tak, aby snižovalo rizika emisí hluku na minimum, s ohledem na technologický pokrok a možnosti snížení hluku.

Legenda

Výrobek splňuje příslušné bezpečnostní normy.

Před použitím si přečtěte pokyny.

Výrobek musí být recyklován.

VAROVÁNÍ! nebo POZOR! nebo PAMATUJ! Použitelné na danou situaci. (všeobecné varovné znamení)

POZOR! Varování před úrazem elektrickým proudem!

NEZAPOMEŃTE! Výkresy v tomto návodu jsou pouze pro ilustrační účely a v některých detailech se mohou lišit od skutečného produktu.

2. Bezpečnost používání

POZOR!

Přečte si všechny výstrahy, které se týkají bezpečnosti, a také všechny návody. Nedodržení varování a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo vážné zranění nebo dokonce smrt.

Výraz „zařízení“ nebo „výrobek“ se v upozorněních a v popisu příručky vztahuje na následující zboží: Softstartér

2.1. Elektrická bezpečnost

a) Zástrčka musí pasovat do zásuvky. Zástrčku v žádném případě nijak neupravujte. Použití originálních zástrček a odpovídajících zásuvek snižuje riziko úrazu elektrickým proudem.
b) Nedotýkejte se uzemněných prvků, jako jsou potrubí, ohřívače, kotle a chladničky. Pokud je uzemněné zařízení vystaveno dešti, přímému kontaktu s mokrým povrchem nebo pokud je provozováno ve vlhkém prostředí, existuje zvýšené riziko úrazu elektrickým proudem. Vniknutí vody do přístroje zvyšuje riziko poškození přístroje a úrazu elektrickým proudem.
c) Nedotýkejte se zařízení mokrýma nebo vlhkýma rukama.
d) Používejte kabel pouze k účelu, ke kterému je určen. Nikdy jej nepoužívejte k přenášení zařízení nebo k vytahování zástrčky ze zásuvky. Udržujte kabel mimo zdroje tepla, oleje, ostré hrany nebo pohyblivé části. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem.
e) Pokud se zařízením pracujete venku, ujistěte se, že používáte prodlužovací kabel vhodný pro venkovní použití. Použití prodlužovacího kabelu vhodného pro venkovní použití snižuje riziko úrazu elektrickým proudem.
f) Pokud se nelze vyhnout použití zařízení ve vlhkém prostředí, měl by být použit proudový chránič (RCD). Použití RCD snižuje riziko úrazu elektrickým proudem.
g) Zařízení nepoužívejte, pokud je napájecí kabel poškozený nebo vykazuje zjevné známky opotřebení. Poškozený napájecí kabel by měl vyměnit kvalifikovaný elektrikář nebo servisní středisko výrobce.
h) Abyste předešli úrazu elektrickým proudem, neponořujte kabel, zástrčku nebo zařízení do vody nebo jiných kapalin. Nepoužívejte zařízení na mokrém povrchu.
i) POZOR! NEBEZPEČÍ ŽIVOTA! Při čištění nikdy neponořujte zařízení do vody nebo jiných kapalin.
j) Nepoužívejte ve velmi vlhkém prostředí nebo v bezprostřední blízkosti nádrží na vodu.
k) Zabraňte navlhnutí zařízení. Výstraha před úrazem elektrickým proudem!

2.2. Bezpečnost na pracovišti

a) Ujistěte se, že pracoviště je čisté a dobře osvětlené. Nepořádek nebo špatně osvětlené pracoviště může vést k nehodám. Snažte se myslet dopředu, pozorujte, co se děje a při práci s přístrojem používejte zdravý rozum.
b) Nepoužívejte zařízení v potenciálně výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Zařízení vytváří jiskry, které mohou zapálit prach nebo výpary.
c) Zjistíte-li poškození nebo nepravidelný provoz, ihned zařízení vypněte a neprodleně nahlaste nadřízenému.

d) Pokud si nejste jisti, zda zařízení funguje správně nebo pokud zjistíte poškození, kontaktujte servisní středisko výrobce.
e) Opravy zařízení smí provádět pouze servisní středisko výrobce. Nepokoušejte se provádět opravy sami!
f) V případě požáru použijte k uhašení práškový nebo oxid uhličitý (CO2) hasicí přístroj (určený pro použití na elektrických zařízeních pod napětím).
g) Dětem nebo nepovolaným osobám je vstup na pracoviště zakázán. Rozptylení může vést ke ztrátě kontroly nad zařízením.
h) Pravidelně kontrolujte stav bezpečnostních štítků. Pokud jsou štítky nečitelné, je třeba je vyměnit.
i) Uschovejte prosím tento návod k dispozici pro budoucí použití. Pokud je toto zařízení předáno třetí straně, je nutné s ním předat i návod.
j) Uchovávejte obalové prvky a malé montážní díly na místě, které není dostupné dětem.
k) Zařízení uložte mimo dosah dětí a zvířat.

Zapamatujte si! Při používání zařízení chraňte děti a ostatní kolemjdoucí.

2.3. Osobní bezpečnost

a) Zařízení nepoužívejte, jste-li unavení, nemocní nebo pod vlivem alkoholu, omamných látek nebo léků, které mohou výrazně zhoršit schopnost ovládat zařízení.
b) Zařízení by měli obsluhovat kvalifikovaní elektrikáři podle bezpečnostních specifikací, včetně instalace, zkušebního provozu a údržby atd.
c) Zařízení není navrženo tak, aby s ním manipulovaly osoby (včetně dětí) s omezenými mentálními a smyslovými funkcemi nebo osoby bez příslušných zkušeností a/nebo znalostí, pokud nejsou pod dohledem osoby odpovědné za jejich bezpečnost nebo neobdržely pokyny, jak zařízení ovládat. zařízení.
d) Se zařízením mohou manipulovat pouze osoby fyzicky zdatné, schopné s ním zacházet, řádně proškolené, seznámené s tímto návodem a proškolené v rámci BOZP.
e) Při práci se zařízením používejte zdravý rozum a bud’te ve střehu. Dočasná ztráta koncentrace při používání zařízení může vést k vážným zraněním.
f) Používejte osobní ochranné prostředky požadované pro práci se zařízením, specifikované v části 1 „Legenda“. Používání správných a schválených osobních ochranných prostředků snižuje riziko zranění.
g) Abyste zabránili náhodnému zapnutí zařízení, před připojením ke zdroji napájení se ujistěte, že je vypínač v poloze OFF.
h) Nepřeceňujte své schopnosti. Při používání zařízení udržujte rovnováhu a vždy zůstaňte stabilní. To zajistí lepší kontrolu nad zařízením v neočekávaných situacích.
i) Zařízení není hračka. Děti musí být pod dozorem, aby bylo zajištěno, že si se zařízením nebudou hrát.
j) Nevkládejte ruce ani jiné předměty do zařízení, když je v provozu!

2.4. Bezpečné používání zařízení

a) Je nutné se přesvědčit, zda je kolo na zařízení umístěno stabilně. Použijte vhodné nástroje pro daný úkol. Správně zvolené zařízení splní úkol, pro který bylo navrženo, lépe a bezpečněji.
b) Napětí používané produktem je nebezpečné a může způsobit vážné zranění nebo smrt ostatních. Zakažte se dotýkat terminálu po nabití zařízení nebo během provozu. I když je zařízení vypnuté, na výstupní svorce může být stále napětí.

c) Zařízení by mělo být používáno podle jmenovité specifikace produktu. Před použitím zkontrolujte přesnost různých parametrů, jako je výkon motoru a frekvence produktu nebo zařízení.
d) Zařízení prošlo testem izolace před opuštěním továrny. Nesprávný test meggeru může poškodit produkt nebo zkrátit životnost produktu.
e) Je přísně zakázáno připojovat silnou elektrinu do sekundárních vedení jako RUN a COM. Napájení sekundárního terminálu může způsobit poškození hlavní desky.
f) Zařízení nepoužívejte, pokud vypínač „ON/OFF“ nefunguje správně (nezapíná a nevypíná zařízení). Zařízení, která nelze zapnout a vypnout pomocí vypínače „ON/OFF“, jsou nebezpečná, neměla by být provozována a musí být opravena.
g) Před jakýmkoliv nastavením, výměnou příslušenství nebo před odložením zařízení se ujistěte, že je zástrčka odpojena ze zásuvky. Taková opatření sníží riziko náhodné aktivace zařízení.
h) Před zahájením seřizování, čištění a údržby odpojte zařízení od napájení. Takové preventivní opatření snižuje riziko náhodné aktivace.
i) Pokud zařízení nepoužíváte, uložte jej na bezpečném místě, mimo dosah dětí a osob, které nejsou obeznámeny s přístrojem, které si nepřečetly návod k použití. Zařízení může představovat nebezpečí v rukou nezkušených uživatelů.
j) Udržujte zařízení v perfektním technickém stavu. Před každým použitím zkontrolujte, zda nedošlo k obecnému poškození, zejména zkontrolujte pohyblivé součásti, zda nemají prasklé části nebo prvky a zda nedošlo k dalším podmínkám, které by mohly ovlivnit bezpečný provoz zařízení. Pokud zjistíte poškození, předejte zařízení před použitím k opravě.
k) Udržujte zařízení mimo dosah dětí.
I) Opravu nebo údržbu zařízení by měly provádět kvalifikované osoby, pouze s použitím originálních náhradních dílů. To zajistí bezpečné používání.
m) Aby byla zajištěna provozní integrita zařízení, neodstraňujte ochranné kryty namontované ve výrobě a nepovolujte žádné šrouby.
n) Při přepravě a manipulaci s přístrojem mezi skladem a místem určení dodržujte zásady BOZP pro ruční přepravu platné v zemi, kde bude přístroj používán.
o) Vyhněte se situacím, kdy zařízení během používání přestane fungovat kvůli nadměrnému zatížení. To může vést k přehřátí hnacích prvků a poškození zařízení.
p) Nedotýkejte se kloubových částí nebo příslušenství, pokud nebylo zařízení odpojeno od zdroje napájení.
q) Během práce se zařízením nepohybujte, nenastavujte ani neotáčejte.
r) Nenechávejte tento spotřebič bez dozoru, když je v provozu.
s) Zařízení pravidelně čistěte, abyste zabránili hromadění odolných nečistot.
t) Zařízení nenoste ani nezavěšujte za tlakové vedení.
u) Je zakázáno zasahovat do konstrukce zařízení za účelem změny jeho parametrů nebo konstrukce.
v) Udržujte zařízení mimo zdroje ohně a tepla.
w) Je nutné se přesvědčit, zda je kolo na zařízení umístěno stabilně.
x) Nezakrývejte větrací otvory!

POZOR! I přes bezpečnou konstrukci zařízení a jeho ochranné vlastnosti a přes použití přídavných prvků chránících obsluhu stále existuje mírné riziko nehody nebo zranění při používání zařízení. Při

používání zařízení budťe ve střehu a používejte zdravý rozum.

3. Použijte zásady používání

Výrobek je elektronické zařízení používané k řízení zrychlení elektromotoru, které pomáhá snižovat mechanické namáhání a rázy elektrického proudu, ke kterým dochází při spuštění motoru. Postupným zvyš ováním napětí dodávaného do motoru umožňuje zařízení plynulý a kontrolovaný rozběh, prodlužuje ž ivotnost motoru a snižuje opotrebení mechanických součástí. Běžně se používá v průmyslových aplikacích, kde se používají velké motory, jako jsou čerpadla, ventilátory a dopravníky, aby byl zajištěn energeticky účinn ější a spolehlivější provoz.

Uživatel je odpovědný za jakékoli škody způsobené neúmyslným použitím zařízení.

3.1. Popis zařízení

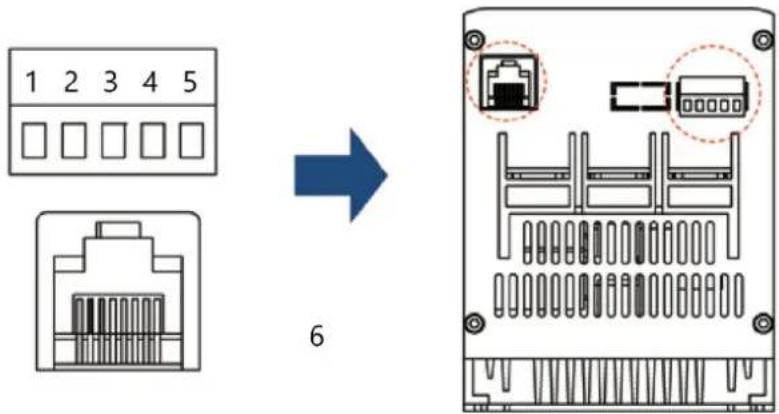

Popis terminálu

1 2 3 4 5 6

1- BĚH

2- COM

3- ZASTÁVKA

4- RA

5- RB

6- Pouze pro externí panel

Ovládací smyčka

Označení terminálu	Název terminálu Funkce
BĚH Povolit	vstup	Když jsou RUN a COM uzavřeny, motor se rozběhne; při odpojení se motor zpomalí a zastaví (pouze dvouvodičové ovládání (výchozí); v případě potřeby kontaktujte výrobce.
COM	Společný přístav	Pro Run and Stop
ZASTÁVKA	Zastavit vstup	Motor se zastaví při sepnutí STOP a COM (pouze třívodičové ovládání)
RA, RB	Indikace pracovního stavu	Pracovní stav: reléový výstup, normálně otevřený kontakt, sepnutý během provozu, otevřený během vypnutí nebo poruchy, kapacita relé 250V/AC 0,3A

Hlavní smyčka

Označení termináluL1/L2/L3	Název termináluSítový vstup hlavní smyčky	FunkcePřipojte třífázový zdroj
T1/T2/T3	Výstupní připojení měkkého startu	Připojte třífázový motor

3.2. Příprava k použití

Přípustné okolní prostředí

Zařízení může pracovat při okolních teplotách od -25°C do +60°C. Pokud okolní teplota překročí 40 °C, jmenovitý proud zařízení se sníží o 1 % na každé zvýšení o 1 °C.

Zařízení lze skladovat v podmínkách od -40°C do +70°C.

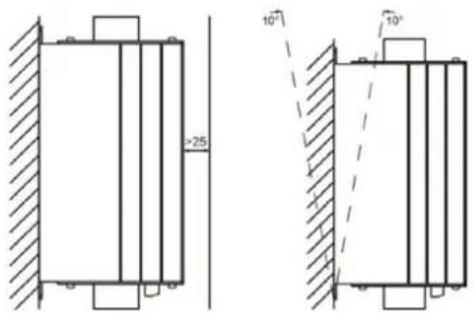

Nainstalujte Sketch

3.3. Použití zařízení

Nastavení parametrů

Parametry panelu

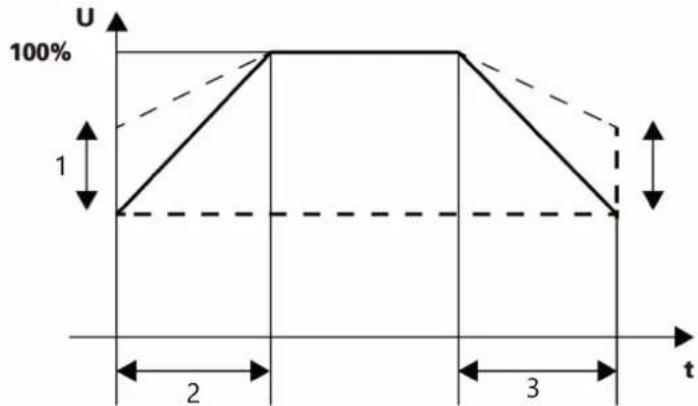

Knoflík času měkkého startu: používá se k nastavení času měkkého startu. Rozsah je 1\~20s. Čím delší čas je nastaven, tím hladší bude proces měkkého startu, což je výhodné pro snížení dopadu na elektrickou síť.

U t 0 10 20 S

Knoflík času měkkého zastavení: používá se k nastavení času měkkého zastavení, rozsah je 0\~20s. Funkce měkkého zastavení může v některých aplikacích účinně zabránit „efektu vodního rázu“, když se čerpadlo zastaví. Když je knoflík nastaven na 0s, znamená to, že režim parkování motoru je režim volného parkování a měkký start okamžitě zastaví výstup.

Knoflík startovacího napětí: slouží k nastavení startovacího napětí. Rozsah je 40%\~70%. Při startování musí motor překonat třecí sílu ve statickém stavu. Správně zvyšte startovací napětí, abyste získali větší startovací moment. Uživatel by se měl odvolávat na aktuální situaci zatížení a spolupracovat s časem spuštění a zastavení, aby dosáhl co nejlepšího efektu hladkého startu.

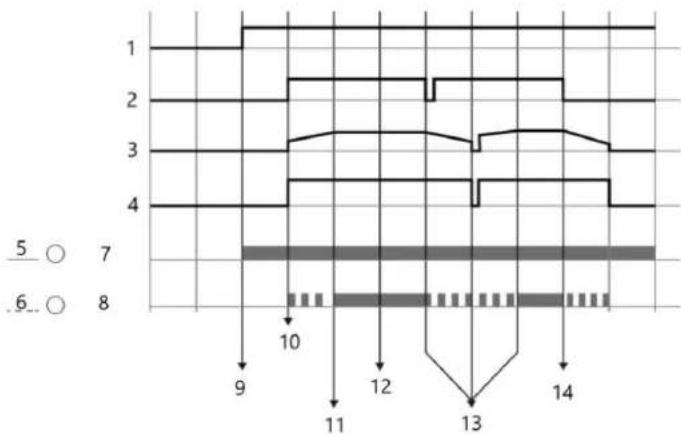

Schéma sledu operací

1- Napájení zařízení

2- Signál Start/Stop

3- Napětí motoru
4- Spustit výstup

5- Zapnuto

6- LED1
7- BĚH
8- LED2

9- Připojte hlavní napětí

10- Start příkaz

11- Dokončete startování
12- Obtokový provoz

13- Restartujte po zastavení uprostřed

14- Příkaz zastavení

Kontrolka

BĚH	Stálé osvětlení	Blikání	Vypnuto
Stálé osvětlení	Obtokový provoz	Ztráta vstupní nebo výstupní fáze / porucha hardwaru	Porucha hardwaru
Blikání	Probíhá měkký start/stop	Porucha hardwaru Porucha hardwaru
Vypnuto	Zařízení je připraveno k zapnutí	Ztráta vstupní nebo výstupní fáze / Motor není připojen	Výpadek napájení měkkého startu / Selhání indikátoru
CHYBA	Chyba	-	Žádná chyba

Výkonový diagram

Model	230V/kW	400V/kW	Jmenovitý proud (A)
NX5R5	3	5,5	13
NX11	5,5	11	25
NX22	11	22	45

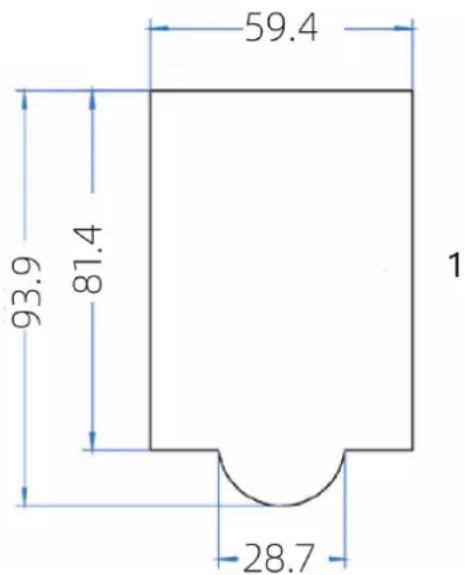

Nastavení klávesnice

Jedná se o volitelné příslušenství (není součástí standardního produktu) a připojuje se přes rozhraní RJ45 (vyžaduje síťový kabel). V případě potřeby kontaktujte výrobce.

RUN DATA JOG SHIFT ▲ ENTER RUN ▼ STOP RESET

59.4 93.9 81.4 1 28.7

1- Velikost panelu

Proces nastavení

1. Začněte nastavovat.
2. Nejprve připojte hlavní napájení L1-L3 a zkontrolujte Power-on Reset pro softstartér. Při prvním použití je nutné provést reset po zapnutí v případě nedokončených příkazů. V této fázi je výstupní svorka T2 elektrifikovaná, proto dbejte na bezpečný provoz.

3. Odpojte hlavní napájení a připojte výstupní svorky k třifázovému motoru.

4. Po připojení motoru kontrolka ON bliká a mění se na trvalé svícení. Pokud stále bliká, zkontrolujte prosím řádek a neprovádějte další kroky.

5. Předstartujte motor pomocí svorek RUN a COM.
6. Dva následující procesy

A. Zvyšte startovací napětí, pokud má motor zpožděnou rotaci.
B. Pokud je otáčení motoru príliš rychlé, snižte spouštěcí napětí nebo prodlužte dobu spouštění.

1. Upravte spouštěcí napětí, čas rozběhu a čas pozvolného zastavení pro dosažení optimálního účinku, po tomto kroku je proces nastavení dokončen.
2. Nastavení je dokončeno.

Popis tlačítka

Tlačítko	Název	Funkce
DATA	Programovací tlačítko	Vstupte nebo opustte nabídku první úrovně
JOG	Tlačítko Jog Jog běžící motor (pouze pro testování)
▲	Přírůstek	Přírůstek datového nebo funkčního kódu
▼	Dekrementovat	Snížení dat nebo kódu funkce
SHIFT	Posun	V rozhraní displeje zastavení a běhu lze cyklicky volit parametry zobrazení; při změně parametrů lze zvolit polohu modifikace
ENTER	Vstupte	Vstupte na obrazovku nabídky krok za krokem a nastavte parametry pro potvrzení
RUN	Běh	V provozním režimu klávesnice se používá pro provoz
STOP/ RESET	Stop/Reset	Při běhu lze toto tlačítko použít k zastavení běhu; ve stavu alarmu poruchy; slouží k resetování provozu

Zobrazení kódu a popis metody modifikace

1- Úroveň 1
2- Úroveň 2
3- Úroveň 3

4- DATA

5- ENTER

Ovládací panel má tříúrovňovou strukturu nabídky. Skupina parametrů funkce (nabídka úrovně 1) → kó d funkce (nabídka úrovně 2) → hodnota nastavení kódu funkce (nabídka úrovně 3). Poznámka: Při práci v nabídce třetí úrovně se stisknutím tlačítka DATA nebo ENTER vraťte do nabídky druhé úrovně. Rozdíl je v tom: stiskněte ENTER pro uložení nastavených parametrů a návrat do sekundární nabídky a

automatický přechod na další funkční kód; při stisknutí tlačí tka DATA se pří mo vrátíte do sekundární nabí dky bez uložení parametrů a vrátíte se k aktuální mu kódu funkce.

Kód Název		Rozsah nastavení	Výchozí	Popis zařízení
PA-03	Vícenásobné přetíženíběhemměkkého startu	1.0 - 5.0 5,0		Proces měkkého rozběhu je založen na násobku přetížení jmenovitého proudu zátěže a jeho hodnota je nastavena podle hmotnosti zátěže.
PA-04	JmenovitývýkonProvozní přetíženíVícenásobné	1.0 - 2.0 1,5		Na základě jmenovitého výkonového proudu toto nastavení určuje násobek přetížení při běžném provozu, který se upravuje podle podmínek na místě.
PA-05	Zpoždění přetíženíběhemměkkého startu	1 - 250 10		Tato doba zpoždění (v sekundách) po překročení násobku jmenovitého proudového přetížení během procesu měkkého startu je nastavena na základě podmínek na místě.
PA-06	JmenovitývýkonZpoždění připřetížení	1 - 20 min	5 min	Tento parametr nastavuje zpoždění (v minutách) doby přetížení popřekročení násobku jmenovitého proudového přetížení během provozu softstartéru.
PA-07	Ochrana protiodlehčenímotoru	0 - 100%	20%	Rozsah nastavení proudu pro ochranu proti nízké zátěži může být až 100 %; při nastavení na 0 je tato ochrana neplatná.
PA-08	Zpožděníochrany protiodlehčenímotoru	1 - 20 min	5 min	Tento parametr nastavuje dobu zpoždění (v minutách) pro ochranu proti nedostatečnému zatížení.
PA-09	Ochranavypnuta	0 - 250 0		Tento parametr se používá k deaktivaci ochranné funkce. Pokud potřebujete deaktivovat určitou ochrannou funkci, nastavte odpovídající pozici v binární tabulce níže jako 1, převed’te binární hodnotu na desítkovou a nastavte ji v PA-09. Tento parametr deaktivuje ochranu; prosím používejte jej opatrně.
PA-11	Volba režimuřízení provozu	0/1/2 0		Volba režimu řízení provozu: 0.Terminálové ovládání (dvouvodičový systém); 1. Terminálové ovládání (třívodičový systém); 2. Panelové ovládání

Kód Název		Rozsah nastavení	Výchozí Popis zařízení
PA-15	Obnovit výchozí	0/1 0	Obnovit výchozí: 0. Neplatný; 1. Obnovit výchozí hodnotu

Bit7	Bit6	Bit5	Bit4	Bit3	Bit2	Bit1	Bit0
Pod zátěží	Funkce vyhrazena	Funkce vyhrazena	Funkce vyhrazena	3fázová nevyváženost (ztrátafáze)	Přehřát	Přetížení	Nadproud
0	0	0	0	0	0	0	0

Příklad: Pokud je třeba vypnout nadproudovou a přehřátou ochranu, binární kód „00000101“ se převede na odpovídající desítkové „5“.

Kód chyby

Chybový kód	Název závady
Err01	Porucha nadproudu
Err02	Porucha přetížení
Err03	Porucha přehřátí
Err04	Výstupní třífázový nesymetrický
Err05	Porucha snímače proudu fáze A
Err06	Porucha snímače proudu fáze C
Chyba07	Selhání hostitele
Err08	Porucha nedostatečného zatížení
Err09	Nedoplatky (překročení stanoveného počtu jízd)

3.4. ČISTĚNÍ A ÚDRŽBA

a) Pravidelně kontrolujte zařízení, abyste se ujistili, že je čisté a bez jakýchkoli nečistot nebo koroze. K jemnému odstranění prachu nebo nečistot použijte měkký kartáč nebo vlhký hadřík.
b) Ujistěte se, že kolem softstartéru nejsou žádné překážky, které by mohly bránit správné ventilaci a odvodu tepla. Udržujte potřebnou vůli kolem zařízení, abyste podpořili dobré proudění vzduchu.
c) Pravidelně kontrolujte elektronické součástky a kabeláž uvnitř zařízení. Hledejte známky opotřebení nebo poškození, jako jsou netěsné kondenzátory, zkratované odpory nebo špatně připojená relé. Podle potřeby vyměňte poškozené součásti.
d) Hromadění prachu může snížit úroveň izolace a vést k přehřívání. Vyčistěte prach uvnitř zařízení suchým kartáčem nebo stlačeným vzduchem. Pro odolnější nečistoty lze použít izolační tyč nebo řízený vzduchový sprej.
e) Upravte spouštěcí parametry na základě podmínek zatížení motoru a ochranných charakteristik síťového relé. To pomáhá efektivně řídit startovací proud a zabraňuje poškození zařízení v důsledku přetížení.

f) Použijte strukturovaný plán preventivní údržby na základě provozních podmínek a pokynů zařízení. To zahrnuje pravidelné kontroly nastavení, zaznamenávání provozních dat, jako jsou doby spouštění, chybové kódy a celkové hodnocení výkonu.

LIKVIDACE POUŽITÉ ZAŘÍZENÍ:

Nevyhazujte toto zařízení do komunálního odpadu. Předejte jej na sběrné a recyklační místo elektrických a elektrických zařízení. Zkontrolujte symbol na produktu, návodu k použití a balení. Plasty použité ke konstrukci zařízení lze recyklovat v souladu s jejich označením. Výběrem recyklace významně přispíváte k ochraně našeho životního prostředí.

Informace o místním recyklačním zařízení získáte od místních úřadů.

ELEKTRICKÉ SCHÉMA

Níže uvedené výkresy jsou pouze orientační.

1. Dvoudrátové ovládání

2. Spustit zadávání

3. Indikátor pracovní ho stavu

4. Knoflík/spínač (samouzamykací typ)

5. Třívodičové ovládání

6. Spustit zadávání

7. Zastavit vstup

8. Indikátor pracovního stavu

9. Režim spuštění a zastavení tlačítkem (Nastavit PA-11=1)

L3 N FU3 FU4 SB1 SB2 KA-2 KA KA-1 RUN 2 COM STOP RA 3 RB RQ 4

1. Dvoudrátové ovládání

2. Spustit zadávání

3. Indikátor pracovní ho stavu

4. Tlačítkový režim start a stop

AC380V 50Hz L1 L2 L3 A601 FU1 PV V FU2 C601 QF L1 L2 L3 1 T1 T2 T3 B401 TA PA A N401 M

1- Softstartér

Pred použitím si prečítajte pokyny.

POZOR! Nebezpečenstvo úrazu elektrickým prúdom!

2.1. Elektrická bezpečnost

2.2. Bezpečnost na pracovisku

2.3. Osobná bezpečnost

13- Reštartujte po zastavení v polovici

14- Príkaz zastavit

Kontrolka

Nastavenie klávesnice

3.4. Čistenie a údržba

2.3. Osobna sigurnost

2.2. Varnost na delovnem mestu
