HASZNÁLATI ÚTMUTATÓ AIRP35PN MSW

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

Paraméter leírása	Paraméter értéke
Precíziós mérleg	Szögszegező
Modell	MSW-AIRP35PN
Maximális üzemi nyomás [bar]	8
Szög [mm]	13, 16, 19, 22, 25, 30, 35
Levegőcsatlakozás	1/4'' PT
Méretek (szélesség x mélység x magasság)[mm]	200 x 235 x 50
Súly [kg]	1

1. Általános leírás

A felhasználói kézikönyv célja, hogy segítse a készülék biztonságos és problémamentes használatát. A terméket szigorú műszaki irányelvek szerint, a legkorszerűbb technológiák és alkatrészek felhasználásával tervezik és gyártják. Ezenkívül a legszigorúbb minőségi előírásoknak megfelelően készül.

NE HASZNÁLJA A KÉSZÜLÉKET, HA NEM OLVASTA ÉS ÉRTETTE MEG ALAPOSAN EZT A HASZNÁLATI ÚTMUTATÓT.

A készülék élettartamának meghosszabbítása és a problémamentes működés biztosítása érdekében használja a készüléket a jelen használati útmutatónak megfelelően, és rendszeresen végezze el a karbantartási feladatokat. A jelen felhasználói kézikönyvben szereplő műszaki adatok és specifikációk naprakészek. A gyártó fenntartja a jogot a minőség javításával kapcsolatos változtatásokra. A készüléket úgy tervezték, hogy a technológiai fejlődés és a zajcsökkentési lehetőségek figyelembevételével a lehető legkisebbre csökkentse a zajkibocsátás kockázatát.

Legenda

A termék megfelel a vonatkozó biztonsági előírásoknak.

Használat előtt olvassa el a használati utasítást.

FIGYELMEZTETÉS! vagy VIGYÁZAT! vagy EMLÉKEZTETÉS! Általános figyelmeztető szimbólum.

Használjon fülvédőt. A hangos zajnak való kitettség halláskárosodáshoz vezethet.

Viseljen védőszemüveget.

Használjon védőkesztyűt.

Viseljen lábvédőt.

FIGYELEM! Kézsérülés veszélye!

FIGYELEM! A helyes működést a készülék kivezetőnyílása és a munkafelület közötti közvetlen érintkezés biztosítja.

NE FELEDJE! A jelen kézikönyvben található rajzok csak illusztrációs célokat szolgálnak, és egyes részletek eltérhetnek a tényleges terméktől.

2. Használati biztonság

FIGYELEM!

Olvasson el minden biztonsági figyelmeztetést és útmutatót! A figyelmeztetések és utasítások be nem tartása súlyos sérülést vagy akár halált is okozhat.

A figyelmeztetésekben és utasításokban az "eszköz" vagy "termék" kifejezések a következőkre utalnak: Szögszegező

2.1. Munkahelyre vonatkozó biztonsági szabályok

a) Ne érintse meg a készüléket vizes vagy nedves kézzel!
b) Győződjön meg arról, hogy a munkahely tiszta és jól megvilágított. A rendetlen vagy rosszul megvilágított munkahely balesetekhez vezethet. Próbáljon előre gondolkodni, figyelje meg, mi történik, és használja a józan eszét, amikor a készülékkel dolgozik.
c) Ne használja a készüléket robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy por jelenlétében. A készülék szikrákat generál, amelyek meggyújthatják a port vagy a füstöt.
d) Ha sérülést vagy szabálytalan működést észlel, azonnal kapcsolja ki a készüléket, és haladéktalanul jelentse a felügyelőnek.
e) Ha kétségei vannak a készülék helyes működésével kapcsolatban, forduljon a gyártó ügyfélszolgálatához.
f) A készüléket csak a gyártó szervizpontja javíthatja. Ne próbálkozzon önállóan semmilyen javítással!
g) Gyermekeknek vagy illetéktelen személyeknek tilos a munkahelyre belépni. (A figyelemelterelés a készülék feletti irányítás elvesztését eredményezheti).
h) Csak akkor csatlakoztassa és válassza le a nyomóvezetéket, ha a légszelep zárva van.
i) Ne irányítsa a nyomóvezetéket saját maga, illetve más emberek vagy állatok felé.
j) Ne szakítsa meg a sűrített levegő ellátását a nyomótömlők összenyomásával vagy meghajlításával.
k) A készülék indításakor fokozatosan növelje a készülék levegőellátását, hogy megbizonyosodjon a készülék megfelelő működéséről. Ha a készülék rendellenes működését észleli, azonnal válassza le a készüléket a sűrített levegőről, és forduljon a gyártó szervizpontjához.
1) Rendszeresen ellenőrizze a biztonsági címkék állapotát. Ha a címkék olvashatatlanok, ki kell cserélni őket.
m) Kérjük, hogy ezt a kézikönyvet a későbbi használathoz tartsa kéznél. Ha ezt a készüléket harmadik félnek adják át, a kézikönyvet is át kell adni vele együtt.
n) A csomagolóelemeket és az apró szerelési alkatrészeket gyermekek számára nem hozzáférhető helyen tartsa.
o) Tartsa távol a készüléket gyermekektől és háziállatoktól!
p) Ha ezt a készüléket egy másik berendezéssel együtt használják, a többi használati utasítást is be kell tartani.

Ne feledje! A készülék használatakor védje a gyermekeket és a közelben tartózkodókat.

2.2. Személyekre vonatkozó biztonsági szabályok

a) Ne használja a készüléket fáradtan, betegen, illetve alkohol, kábítószerek vagy gyógyszerek hatása alatt, amelyek jelentősen ronthatják a készülék kezelési képességét.

b) A készüléket nem úgy tervezték, hogy korlátozott szellemi és érzékszervi funkciókkal rendelkező személyek (beleértve a gyermekeket is) vagy a megfelelő tapasztalattal és/vagy ismeretekkel nem rendelkező személyek kezeljék, kivéve, ha a biztonságukért felelős személy felügyeli őket, vagy ha a készülék kezelésére vonatkozó utasítást kaptak.

c) A készüléket csak olyan fizikailag alkalmas személyek kezelhetik, akik képesek a készülék kezelésére, megfelelően képzettek, ismerik ezt a kézikönyvet, és a munkavédelem keretein belül képzettek.
d) A készülékkel végzett munka során használja a józan eszét, és maradjon éber. A készülék használata közbeni átmeneti koncentrációvesztés súlyos sérülésekhez vezethet.
e) Használja a készülékkel való munkavégzéshez szükséges, az 1. szakaszban (Legenda) meghatározott egyéni védőfelszerelést.
A megfelelő és jóváhagyott egyéni védőfelszerelés használata csökkenti a sérülés kockázatát.
f) A készülék véletlen bekapcsolásának elkerülése érdekében győződjön meg arról, hogy a kapcsoló OFF állásban van, mielőtt csatlakoztatja a tápforrásra.
g) Ne becsülje túl a képességeit. A készülék használatakor mindig tartsa meg az egyensúlyát, és maradjon stabilan. Ez biztosítja a készülék jobb ellenőrzését váratlan helyzetekben.
h) Ne viseljen bő ruházatot vagy ékszereket. Tartsa távol a hajat, ruhát és kesztyűt a mozgó alkatrészektől. A laza ruházat, ékszerek vagy hosszú haj beakadhat a mozgó alkatrészekbe.
i) A készülék nem játék. A gyermekeket felügyelni kell, hogy ne játszanak a készülékkel.

2.3. Biztonságos eszközhasználat

a) Ne terhelje túl a berendezést! Használja az adott feladathoz megfelelő eszközöket. A helyesen kiválasztott eszköz jobban és biztonságosabban végzi el azt a feladatot, amelyre tervezték.
b) Győződjön meg róla, hogy a nyomóvezeték ki van húzva, mielőtt bármilyen beállítást, tartozékcserét vagy bármilyen munkát végezne a készüléken. Egy ilyen megelőző intézkedés csökkenti a baleset kockázatát.
c) Amikor nem használja, tárolja biztonságos helyen, gyermekektől és a készüléket nem ismerő személyektől, akik nem olvasták el a használati útmutatót, távol. A készülék veszélyt jelenthet a tapasztalatlan felhasználók kezében.
d) Tartsa a készüléket tökéletes műszaki állapotban. Minden használat előtt ellenőrizze az általános sérüléseket, és különösen a megrepedt alkatrészeket vagy elemeket, valamint minden olyan egyéb körülményt, amely hatással lehet a készülék biztonságos működésére. Ha sérülést észlel, használat előtt adja át a készüléket javításra.
e) Tartsa a készüléket gyermekek elől elzárva.
f) A készülék javítását vagy karbantartását csak szakképzett személyek végezhetik, kizárólag eredeti pótalkatrészek felhasználásával. Ez biztosítja a biztonságos használatot.
g) A készülék működési épsegének biztosítása érdekében ne távolítsa el a gyárilag felszerelt védőburkolatokat, és ne lazítsa meg a csavarokat.
h) Ne hagyja felügyelet nélkül a készüléket használat közben.
i) Rendszeresen tisztítsa meg a készüléket, hogy megakadályozza a makacs szennyeződések felhalmozódását.
j) Azokon a helyeken, ahol nagy a mechanikai sérülés veszélye, a sűrített levegő csatlakozásokhoz erősített tömlőt használjon.
k) Minden használat előtt győződjön meg arról, hogy a fúvóka megfelelően van-e felszerelve a készülékbe, és hogy a tömlő megfelelően van-e csatlakoztatva és nem sérült-e meg.
I) A készülékbe vezetett levegőnek száraznak, tisztának és szennyeződésmentesnek kell lennie. A szennyeződés eltömítheti a vezetékeket, és a készülék és alkatrészei károsodásához vezethet.
m) Ne hordozza vagy akassza a készüléket a nyomóvezetéknél fogva.
n) Ne érintsen meg semmilyen mozgó alkatrészt vagy tartozékot, kivéve, ha a készüléket leválasztották a sűrített levegőellátásról.
o) Ha szivárgást észlel a készülékből vagy a tömlőkből, azonnal szakítsa meg a sűrített levegőellátást, és szüntesse meg a hibát.
p) Ne lépje túl az ajánlott tápfeszültségi nyomást, mert ez károsíthatja a készüléket.
q) Ne takarja le a levegő be- és kimeneti nyílását.
r) A készülék nem játék. A tisztítást és karbantartást gyermekek felnőtt személy felügyelete nélkül nem végezhetik.
s) Tilos beavatkozni a készülék szerkezetébe annak érdekében, hogy annak paramétereit vagy felépítését megváltoztassák.
t) Tartsa a készüléket tűz- és hőforrásoktól távol.
u) Csak sürített levegőt használjon a készülék ellátásához, más gázokat ne használjon.
v) Tilos a készülék kivezetését saját magára, más emberekre és állatokra irányítani.

w) Ne tartsa a kezét a készülék kioldóján, amíg nincs használatban! Ellenőrizetlen indítás veszélye!
x) Mindig válassza le a készüléket a sűrített levegő forrásáról; a készülék be- és kirakodásakor, illetve a munkaterület elhagyásakor.
y) Figyelem! A tár betöltésekor a ravasz elengedése erős ütést vált ki a munkafelületen. Legyen különösen óvatos.
z) A készülék működtetése közben tartson biztonságos távolságot a munkaterület és a közelben lévő egyéb tárgyak között.
aa) Figyelem! Egy rögzítőelem elakadhat a készülék kivezetőnyílásában. Ne feledje, hogy az elakadás eltávolítása előtt válassza le a készüléket a sűrített levegő forrásáról. Ellenkező esetben a felhasználó súlyos sérüléseket szenvedhet!
bb) Naponta kenje be a súrített levegő beömlőnyílását.

FIGYELEM! A készülék biztonságos kialakítása és védőfunkciói, valamint a kezelőt védő kiegészítő elemek használata ellenére a készülék használata során még mindig fennáll a baleset vagy sérülés csekély kockázata. Maradjon éber és használja a józan eszét a készülék használatakor.

3. Használati útmutató

A gépet padlólapok, szekrényépítés, panelek, raklapok, csomagolások stb. szögeléséhez tervezték.

A felhasználó felel a készülék nem rendeltetésszerű használatából eredő károkért.

3.1. Felkészülés a használatra

KÉSZÜLÉK HELYE

A környezeti hőmérséklet nem haladhatja meg a 45°C-ot, a relatív páratartalom pedig a 85%-ot. A készüléket csak jól szellőző helyiségben használja. Ne zárja el a készülék légkivezető nyílását. Tartsa a készüléket távol minden forró felülettől. A készüléket mindig egyenletes, stabil, tiszta, tűzálló és száraz felületen, gyermekek és korlátozott szellemi és érzékszervi képességekkel rendelkező személyek számára elérhetetlen helyen kell használni. A sűrített levegőt kikapcsoló szelepnek közvetlenül hozzáférhetőnek kell lennie a készülék használatának helyéről. Győződjön meg arról, hogy a készüléket ellátó levegő nyomása nem haladja meg az ajánlott tartományt.

3.2. Eszközhasználat

A készüléket sűrített levegővel hajtják - a készülék tápcsatlakozását fel kell szerelni egy levegő-előkészítő készlettel, azaz egy szárítóval, egy olajozóval (kenőberendezéssel) és egy nyomásszabályozóval. Mielőtt a készüléket a sűrített levegős rendszerhez csatlakoztatná, nyomásmentesíteni kell. Ha a sűrített levegős rendszerében nincs kenőberendezés, akkor a készülék minden egyes használata előtt csepegtessen 2 csepp pneumatikus berendezésolajat a levegőbeömlön keresztül.

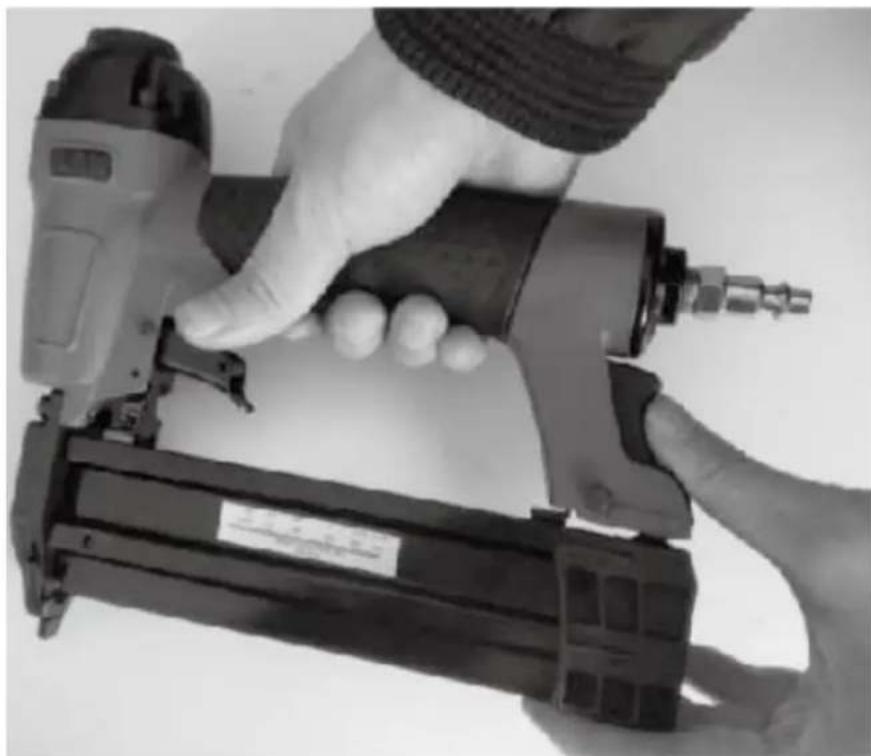

A tár szögekkel történő betöltéséhez a kioldó gomb megnyomásával oldja ki a tárat.

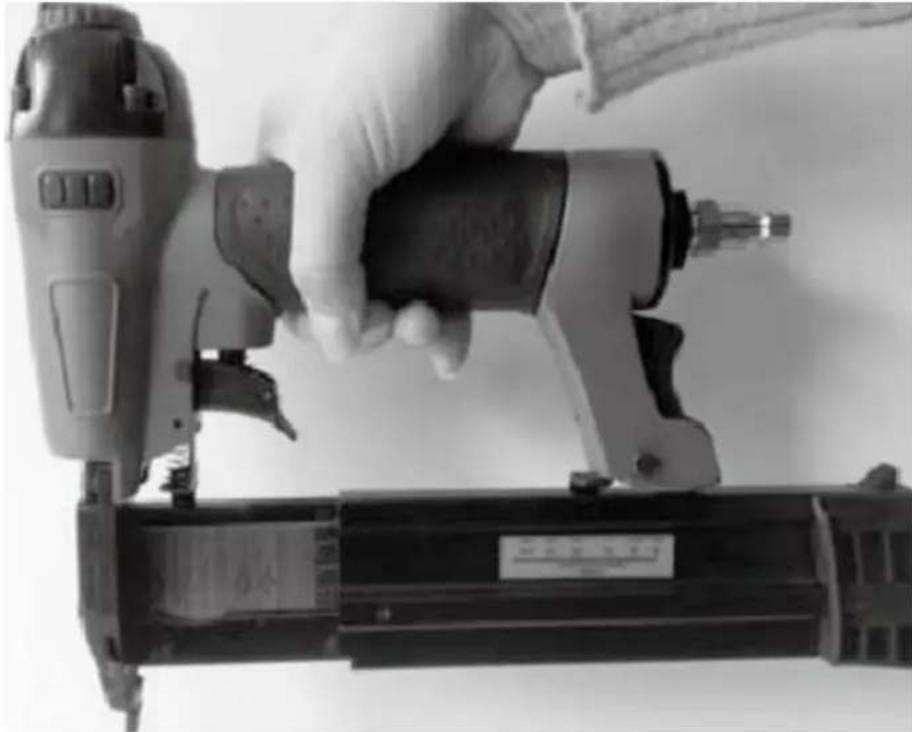

Helyezze be a szögeket a tárba. Ezután zárja be a tárat a tár teljes felfelé nyomásával.

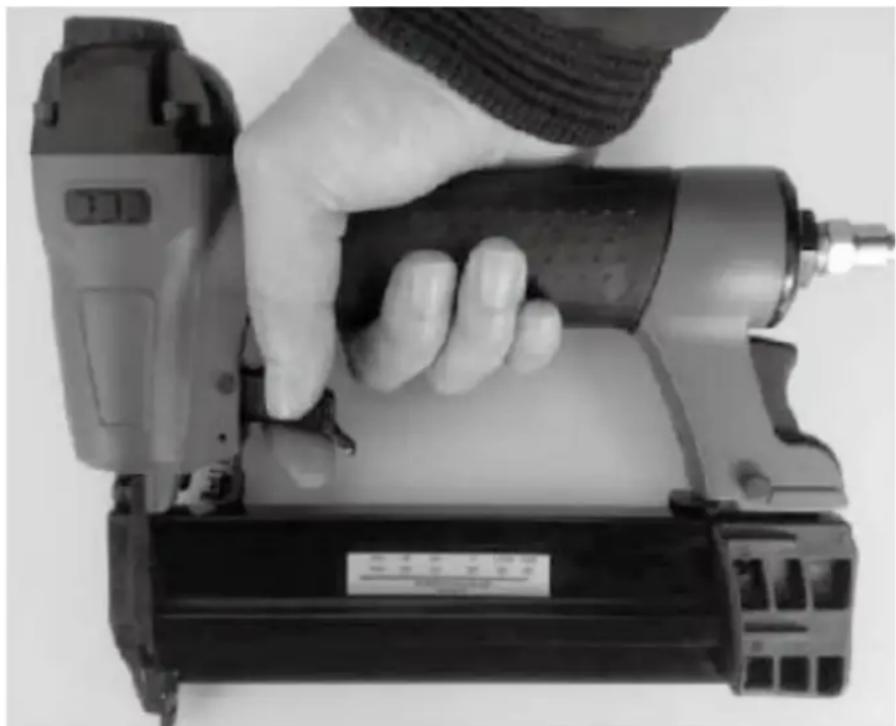

A fegyver most már használatra kész. Nyomja a pisztoly fejét a rögzítendő alkatrészhez, és nyomja meg a ravaszt a szögek kilövéséhez.

3.3. Tisztítás és karbantartás

a) A felület tisztításához csak nem korrozív tisztítószereket használjon.
b) A készüléket száraz, hűvös, nedvességtől és közvetlen napfénytől védett helyen tárolja.
c) Ne permetezze a készüléket vízsugárral, és ne merítse vízbe.
d) Ne engedje, hogy víz jusson a készülék belsejébe a készülékházban lévő szellőzőnyílásokon keresztül.
e) Tisztítsa meg a szellőzőnyílásokat kefével és sűrített levegővel.
f) A készüléket rendszeresen ellenőrizni kell a műszaki hatékonyság ellenőrzése és az esetleges sérülések kiszűrése érdekében.
g) A tisztításhoz puha rongyot vagy szivacsot kell használni.
h) Ne használjon éles és/vagy fémtárgyakat a tisztításhoz (pl. drótkefét vagy fémspatulát), mert ezek károsíthatják a készülék felületi anyagát.
i) Ne tisztítsa a készüléket savas anyaggal, orvosi célú szerekkel, hígítókkal, üzemanyaggal, olajokkal vagy más vegyi anyagokkal, mert ez károsíthatja a készüléket.
j) Kenje a pisztolyt úgy, hogy naponta 2-3 csepp olajat juttat a levegőbeömlőnyilásra.
k) Távolítsa el az ütőcsapot fedő felső lemezt, és havonta vagy 50 üzemóra után tisztítsa meg.
I) Használjon vízleválasztót a kompresszorvezetékben a nedvességszennyezés és a szerszám esetleges korróziós károsodásának csökkentése érdekében.

A HASZNÁLT ESZKÖZÖK ÁRTALMATLANÍTÁSA:

Ne dobja ezt a készüléket a kommunális hulladékrendszerekbe. Adja át egy elektromos és elektromos készülék újrahasznosító és gyűjtőhelyen. Ellenőrizze a terméken, a használati utasításon és a csomagoláson található szimbólumot. A készülék gyártásához használt műanyagok a jelölésüknek megfelelően újrahasznosíthatók. Azzal, hogy az újrahasznosítást választja, jelentősen hozzájárul környezetünk védelméhez.

A helyi újrahasznosító létesítményre vonatkozó információkért forduljon a helyi hatóságokhoz.
