GEBRUIKSAANWIJZING AIRP35PN MSW

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zij menselijke vertalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepancies of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de Engelse versie van die inhoud, die de officiële versie is.

Technische gegevens

Beschrijving parameter	Waarde parameter
Productnaam	Spijkerapparaat
Model	MSW-AIRP35PN
Maximale werkdruk [bar]	8
Spijker [mm]	13, 16, 19, 22, 25, 30, 35
Luchtaansluiting	1/4"PT
Afmetingen [breedte x diepte x hoogte; mm]	200 x 235 x 50
Gewicht [kg]	1

1. Algemene beschrijving

De gebruikershandleiding is bedoeld als hulpmiddel bij een veilig en probleemloos gebruik van het apparaat. Het product is ontworpen en vervaardigd volgens strikte technische richtlijnen, met gebruikmaking van de modernste technologieën en componenten. Bovendien wordt het geproduceerd volgens de strengste kwaliteitsnormen.

GEBRUIK HET APPARAAT ALLEEN ALS U DEZE GEBRUIKERSHANDLEIDING GRONDIG HEBT GELEZEN EN BEGREPEN.

Om de levensduur van het apparaat te verlengen en een probleemloze werking te garanderen, dient u het te gebruiken in overeenstemming met deze gebruikershandleiding en regelmatig onderhoudswerkzaamheden uit te voeren. De technische gegevens en specificaties in deze handleiding zijn actueel. De fabrikant behoudt zich het recht om wijzigingen aan te brengen in verband met kwaliteitsverbetering. Het toestel is ontworpen om de risico's van geluidsemissie tot een minimum te beperken, rekening houdend met de technologische vooruitgang en de mogelijkheden tot geluidsreductie.

Legenda

Het product voldoet aan de relevante veiligheidsnormen.

Lees de instructies voor gebruik.

WAARSCHUWING ! of VOORZICHTIG! of HERINNERING! Algemeen waarschuwingsbord.

Gebruik gehoorbescherming. Blootstelling aan hard geluid kan leiden tot gehoorverlies.

Draag een veiligheidsbril.

Draag veiligheidshandschoenen.

Draag voetbescherming.

ATTENTIE! Gevaar voor handblessures!

ATTENTIE! Een correcte werking wordt verzekerd door direct contact tussen de uitlaat van het apparaat en het werkoppervlak.

LET OP! De tekeningen in deze handleiding dienen uitsluitend ter illustratie en kunnen in sommige details afwijken van het werkelijke product.

2. Gebruiksveiligheid

ATTENTIE! Lees alle veiligheidswaarschuwingen en alle instructies nauwkeurig. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot ernstig letsel of zelfs de dood.

De termen "apparaat" of "product" worden in de waarschuwingen en instructies gebruikt om te verwijzen naar:

Spijkerapparaat

2.1. Veiligheid op de werkplek

a) Raak het apparaat niet aan met natte of vochtige handen.
b) Zorg ervoor dat de werkplek schoon en goed verlicht is. Een rommelige of slecht verlichte werkplek kan leiden tot ongelukken. Probeer vooruit te denken, observeer wat er gebeurt en gebruik gezond verstand wanneer u met het apparaat werkt.
c) Gebruik het apparaat niet in een potentieel explosieve omgeving, bijvoorbeeld in aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Het apparaat genereert vonken die stof of dampen kunnen ontsteken.
d) Als u schade of een onregelmatige werking ontdekt, moet u het apparaat onmiddellijk uitschakelen en dit aan een supervisor melden.
e) Als u twijfelt over de juiste werking van het apparaat, neem dan contact op met de ondersteuningsdienst van de fabrikant.
f) Alleen het servicepunt van de fabrikant mag het apparaat repareren. Voer zelf geen reparaties uit!
g) Het is kinderen of onbevoegde personen verboden een werkplek te betreden. (Een afleiding kan ertoe leiden dat u de controle over het apparaat verliest).
h) Sluit de drukleiding alleen aan en af als de luchtklep gesloten is.
i) Richt de drukleiding niet op uzelf of op andere mensen of dieren.
j) Sluit de persluchttoevoer niet af door drukslangen te knellen of te buigen.
k) Bij het starten van het apparaat moet de luchttoevoer naar het apparaat geleidelijk worden verhoogd om te controleren of het goed werkt. Als u een abnormale werking van het apparaat vaststelt, koppel het dan onmiddellijk los van de perslucht en neem contact op met het servicepunt van de fabrikant.
I) Controleer regelmatig de staat van de veiligheidslabels. Indien de etiketten onleesbaar zijn, moeten zijn worden vervangen.
m) Bewaar deze handleiding voor toekomstig gebruik. Als dit apparaat aan een derde wordt doorgegeven, moet de handleiding worden meegegeven.
n) Bewaar verpakkingselementen en kleine montagedelen op een plaats die niet toegankelijk is voor kinderen.
o) Houd het apparaat uit de buurt van kinderen en dieren.
p) Indien dit apparaat samen met andere apparatuur wordt gebruikt, moeten ook de overige gebruiksaanwijzingen worden opgevolgd.

Herinner! Bescherm kinderen en andere omstanders bij het gebruik van het apparaat.

2.2. Persoonlijke veiligheid

a) Gebruik het apparaat niet als u moe of ziek bent of onder invloed van alcohol, verdovende middelen of medicijnen die het vermogen om het apparaat te bedienen aanzienlijk kunnen beperken.
b) Het toestel is niet ontworpen om te worden bediend door personen (inclusief kinderen) met beperkte mentale en sensorische functies of personen zonder relevante ervaring en/of kennis, tenzij zij onder

toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of zij instructies hebben ontvangen over de bediening van het toestel.

c) Het apparaat mag alleen worden gebruikt door lichamelijk fitte personen die in staat zijn het te hanteren, goed opgeleid zijn, vertrouwd zijn met deze handleiding en opgeleid zijn in het kader van veiligheid en gezondheid op het werk.
d) Gebruik bij het werken met het apparaat uw gezond verstand en blijf alert. Tijdelijk concentratieverlies tijdens het gebruik van het apparaat kan leiden tot ernstig letsel.
e) Gebruik de persoonlijke beschermingsmiddelen zoals vereist voor het werken met het apparaat, gespecificeerd in hoofdstuk 1 (Legenda).
Het gebruik van correcte en goedgekeurde persoonlijke beschermingsmiddelen vermindert het risico op letsel.
f) Om te voorkomen dat het apparaat per ongeluk wordt ingeschakeld, moet u ervoor zorgen dat de schakelaar in de stand OFF staat voordat u het apparaat op een stroombron aansluit.
g) Overschat de capaciteiten niet. Houd tijdens het gebruik van het apparaat uw evenwicht en blijf altijd stabiel. Dit zorgt voor een betere controle over het apparaat in onverwachte situaties.
h) Draag geen losse kleding of sieraden. Houd haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, juwelen of lang haar kunnen in bewegende delen verstrikt raken.
i) Het apparaat is geen speelgoed. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

2.3. Veilig gebruik van het apparaat

a) Overbelast het apparaat niet. Gebruik het juiste gereedschap voor de gegeven taak. Een juist gekozen apparaat zal de taak waarvoor het is ontworpen beter en veiliger uitvoeren.
b) Zorg ervoor dat de drukleiding is losgekoppeld voordat u het apparaat aanpast, accessoires vervangt of werkzaamheden aan het apparaat uitvoert. Een dergelijke preventieve maatregel vermindert het risico op een ongeval.
c) Bewaar het apparaat wanneer het niet in gebruik is op een veilige plaats, uit de buurt van kinderen en mensen die het apparaat niet kennen en de gebruiksaanwijzing niet hebben gelezen. Het apparaat kan een gevaar vormen in de handen van onervaren gebruikers.
d) Houd het apparaat in perfecte technische staat. Controleer vóór elk gebruik op algemene schade en controleer vooral op gebarsten onderdelen of elementen en op andere omstandigheden die de veilige werking van het apparaat kunnen beïnvloeden. Indien schade wordt geconstateerd, dient het apparaat voor gebruik ter reparatie te worden aangeboden.
e) Houd het apparaat buiten het bereik van kinderen.
f) Reparatie of onderhoud van het apparaat moet worden uitgevoerd door gekwalificeerd personeel, uitsluitend met gebruikmaking van originele reserveonderdelen. Dit garandeert een veilig gebruik.
g) Om de operationele integriteit van het apparaat te waarborgen, mogen in de fabriek gemonteerde afschermingen niet worden verwijderd en mogen geen schroeven worden losgedraaid.
h) Laat dit apparaat niet onbeheerd achter als het in gebruik is.
i) Maak het apparaat regelmatig schoon om te voorkomen dat hardnekkig vuil zich ophoopt.
j) Op plaatsen waar het risico van mechanische beschadiging groot is, moet voor persluchtverbindingen een versterkte slang worden gebruikt.
k) Controleer voor elk gebruik of het mondstuk correct in het apparaat is geplaatst en of de slang correct is bevestigd en onbeschadigd.
I) De naar het apparaat toegevoerde lucht moet droog, schoon en vrij van verontreiniging zijn. Vervuiling kan de leidingen verstoppen en leiden tot schade aan het apparaat en zijn onderdelen.
m) Draag of hang het apparaat niet aan de drukleiding.
n) Raak geen bewegende delen of accessoires aan, tenzij het apparaat is losgekoppeld van de persluchttoevoer.
o) Als u een lek in het apparaat of de slangen opmerkt, moet u onmiddellijk de persluchttoevoer onderbreken en de gebreken verhelpen.
p) Overschrijd de aanbevolen toevoerdruk niet, want dat kan het apparaat beschadigen.
q) Bedek de luchtinlaat en -uitlaat niet.
r) Het apparaat is geen speelgoed. Reiniging en onderhoud mogen niet door kinderen worden uitgevoerd zonder toezicht van een volwassen persoon.

s) Het is verboden aan de structuur van het apparaat te zitten om de parameters of de constructie ervan te wijzigen.
t) Houd het apparaat uit de buurt van vuur- en warmtebronnen.
u) Gebruik voor de voeding van het apparaat uitsluitend perslucht, gebruik geen andere gassen.
v) Het is verboden om de uitlaat van het apparaat op uzelf, andere mensen en dieren te richten.
w) Houd uw handen niet aan de trekker van het apparaat terwijl het niet in gebruik is! Risico op ongecontroleerd opstarten!
x) Koppel het apparaat altijd los van de persluchtbron; het laden en lossen van het apparaat of het verlaten van het werkgebied.
y) Aandacht! Het loslaten van de trekker wanneer het magazijn is geladen, veroorzaakt een sterke impact op het werkoppervlak. Blijf bijzonder voorzichtig.
z) Houd tijdens het gebruik van het apparaat een veilige afstand aan tussen het werkgebied en andere voorwerpen die zich mogelijk in de buurt bevinden.
aa) Aandacht! Er kan een bevestigingselement in de uitlaat van het apparaat vastlopen. Vergeet niet om het apparaat los te koppelen van de persluchtbron voordat u de storing verwijdert. Anders kan een gebruiker ernstig letsel oplopen!
bb) Smeer de persluchtinlaat dagelijks.

ATTENTIE! Ondanks het veilige ontwerp van het apparaat en de beschermende functies ervan, en ondanks het gebruik van extra elementen ter bescherming van de bediener, bestaat er toch een klein risico op een ongeval of letsel bij het gebruik van het apparaat. Blijf alert en gebruik uw gezond verstand wanneer u het apparaat gebruikt.

3. Gebruik richtlijnen

De machine is ontworpen voor het plaatsen van spijkers voor vloerplanken, kastenbouw, panelen, pallets en verpakkingen etc.

De gebruiker is aansprakelijk voor alle schade die voortvloeit uit onbedoeld gebruik van het apparaat.

3.1. Klaarmaken voor gebruik

De omgevingstemperatuur mag niet hoger zijn dan 45°C en de relatieve vochtigheid niet hoger dan 85%. Gebruik het apparaat alleen in goed geventileerde ruimten. Belemmer de luchtuitlaat van het apparaat niet. Houd het apparaat uit de buurt van hete oppervlakken. Het apparaat moet altijd worden gebruikt op een vlakke, stabiele, schone, brandvrije en droge ondergrond en buiten het bereik van kinderen en personen met beperkte mentale en sensorische functies. Het ventiel dat de persluchttoevoer uitschakelt, moet onmiddellijk toegankelijk zijn vanuit de ruimte waar het apparaat wordt gebruikt. Zorg ervoor dat de druk van de lucht die het apparaat voedt het aanbevolen bereik niet overschrijdt

3.2. Gebruik van het apparaat

Het apparaat wordt aangedreven door perslucht - de toevoeraansluiting van het apparaat moet zijn uitgerust met een luchtvoorbereidingskit, dwz een droger, een olieman (smeerapparaat) en een drukregelaar.

Voordat het apparaat op het persluchtsysteem wordt aangesloten, moet het drukloos worden gemaakt. Als uw persluchtsysteem geen smeerapparaat heeft, moet u vóór elk gebruik van het apparaat 2 druppels olie voor pneumatische apparatuur door de luchtinlaat laten druppelen.

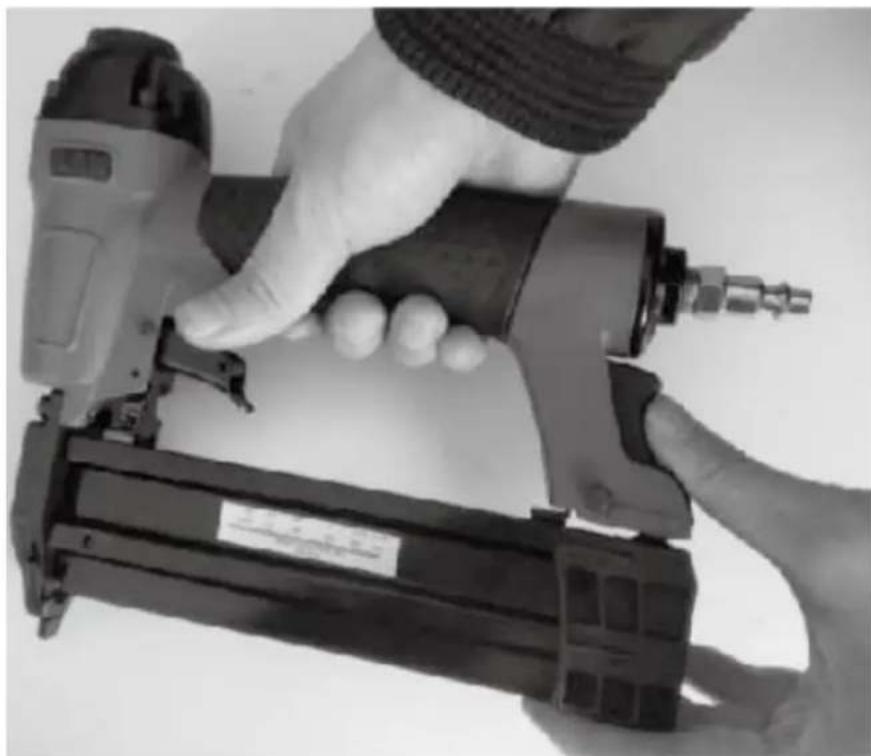

Om het magazijn met spijkers te laden, maakt u het magazijn los door op de ontgrendelingsknop te drukken.

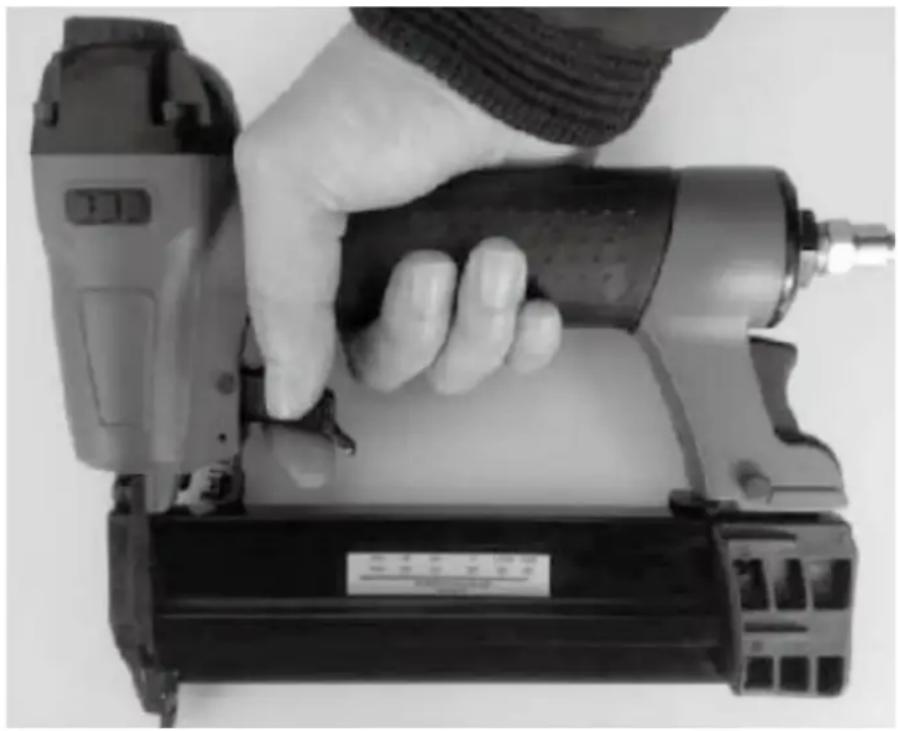

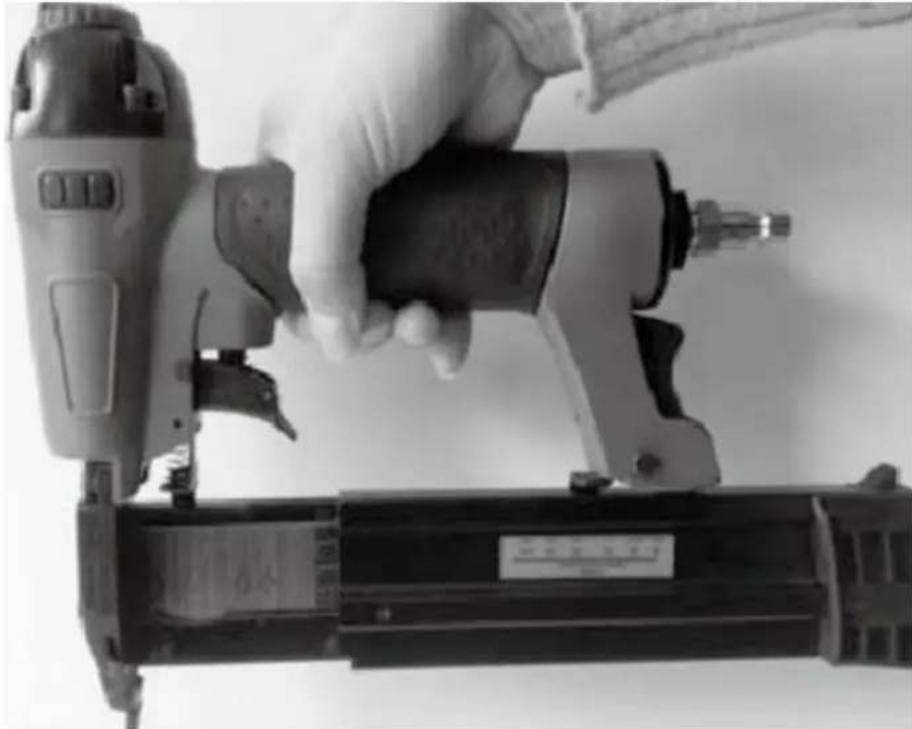

Steek de spijkers in het magazijn. Sluit vervolgens het magazijn door het volledig naar boven te drukken.

Het pistool is nu klaar voor gebruik. Druk de kop van het pistool tegen het vast te maken onderdeel en haal de trekker over om de spijkers af te schieten.

3.3. Reiniging en onderhoud

a) Gebruik alleen niet-corrosieve reinigingsmiddelen om het oppervlak te reinigen.
b) Bewaar het toestel op een droge, koele plaats, vrij van vocht en directe blootstelling aan zonlicht.
c) Spuit het apparaat niet af met een waterstraal en dompel het niet onder in water.
d) Zorg dat er geen water in het apparaat komt via openingen in de behuizing van het apparaat.
e) Maak de ventilatieopeningen schoon met een borstel en perslucht.
f) Het apparaat moet regelmatig worden geïnspecteerd om de technische doeltreffendheid ervan te controleren en eventuele schade op te sporen.
g) Gebruik een zachte doek voor het schoonmaken.
h) Gebruik voor het schoonmaken geen scherpe en/of metalen voorwerpen (bijv. een staalborstel of een metalen spatel) omdat deze het oppervlaktemateriaal van het apparaat kunnen beschadigen.
i) Reinig het apparaat niet met een zure substantie, middelen voor medische doeleinden, verdunners, brandstof, olie of andere chemische stoffen, omdat dit het apparaat kan beschadigen.
j) Smeer het pistool door dagelijks 2-3 druppels olie in de luchtinlaat aan te brengen.
k) Verwijder de bovenplaat die de slagpen bedekt en reinig maandelijks of na elke 50 bedrijfsuren.
I) Gebruik een waterafscheider in de compressorleiding om vochtverontreiniging en mogelijke corrosieschade aan het gereedschap te verminderen.

VERWIJDERING VAN GEBRUIKTE APPARATEN:

Gooi dit apparaat niet in gemeentelijke afvalsystemen. Lever het in bij een recycling- en verzamelpunt voor elektrische apparaten. Controleer het symbool op het product, de gebruiksaanwijzing en de verpakking. De kunststoffen die voor de bouw van het apparaat zijn gebruikt, kunnen overeenkomstig hun markering worden gerecycleerd. Door te kiezen voor recycling levert u een belangrijke bijdrage aan de bescherming van het milieu.

Neem contact op met plaatselijke autoriteiten voor informatie over plaatselijke recycling.
