KÄYTTÖOHJE AIRP35PN MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametrin kuvaus	Parametrin arvo
Tuotteen nimi	Naulain
Malli	MSW-AIRP35PN
Suurin käyttöpaine [bar]	8
Naula [mm]	13, 16, 19, 22, 25, 30, 35
Ilmaliitäntä	1/4'' PT
Mitat [leveys x syvyys x korkeus; mm]	200 x 235 x 50
Paino [kg]	1

1. Yleiskuvaus

Käyttöohje on suunniteltu auttamaan laitteen turvallisessa ja tarkoituksenmukaisessa käytössä. Tuote on suunniteltu ja valmistettu tiukkojen teknisten ohjeiden mukaisesti käyttäen uusinta teknologiaa ja komponentteja. Lisäksi se vastaa tiukimpia laatuvaatimuksia.

ÄLÄ KÄYTÄ LAITETTA, ELLET OLE LUKENUT JA SISÄISTÄNYT NÄITÄ KÄYTTÖOHJEITA PERUSTEELLISESTI.

Laitteen käyttöiän pidentämiseksi ja virheettömän toiminnan varmistamiseksi käytä laitetta tämän käyttöohjeen mukaisesti ja suorita tarvittavat huoltotoimenpiteet säännöllisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajan tasalla. Valmistaja pidättää oikeuden tehdä niihin laadun parantamiseen liittyviä muutoksia. Laite on suunniteltu siten, että melupäästöriskit ovat mahdollisimman pienet ottaen huomioon tekniikan kehitys ja melun vähentämismahdollisuudet.

Merkkien selitys

Tuote täyttää asiaankuuluvat turvallisuusstandardit.

Lue ohjeet ennen käyttöä.

VAROITUS!, HUOMAUTUS! tai MUISTUTUS! Yleinen varoitusmerkki.

Käytä kuulosuojaimia. Kovalle melulle altistuminen voi johtaa kuulon heikkenemiseen.

Käytä suojalaseja.

Käytä suojakäsineitä

Käytä jalkasuojia.

HUOMIO! Käsivamman vaara!

HUOMIO! Oikea toiminta varmistetaan suoralla kosketuksella laitteen ulostulon ja työtason välillä.

HUOM! Tämän käyttöohjeen piirustukset ovat vain havainnollistavia, ja ne voivat joiltakin osin poiketa todellisesta tuotteesta.

2. Käyttöturvallisuus

HUOMIO!

Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Varoitusten noudattamatta jättäminen voi johtaa vakaviin vammoihin tai kuolemaan.

Varoituksissa ja ohjeissa käytetään termejä "laite" ja "tuote", joilla viitataan:

Naulain

2.1. Turvallisuus työpaikalla

a) Älä kosketa laitetta märillä tai kosteilla käsillä.
b) Varmista, että työskentelyalue on siisti ja hyvin valaistu. Sotkuinen tai huonosti valaistu työskentelyalue voi johtaa onnettomuuksiin. Pysy aina valppaana, tarkkaile laitteen toimintaa ja käytä tervettä järkeä työskennellessäsi laitteen kanssa.
c) Älä käytä laitetta mahdollisesti räjähdysherkissä tiloissa, joissa on esimerkiksi helposti syttyviä nesteitä, kaasuja tai pölyä. Laite synnyttää kipinöitä, jotka voivat sytyttää pölyjä tai kaasuja.
d) Jos havaitset laitteessa vaurioita tai epäsäännöllistä toimintaa, kytke laite välittömästi pois päältä ja ilmoita asiasta viipymättä laitteesta vastuussa olevalle henkilölle.
e) Jos epäilet laitteen oikeaa toimintaa, ota yhteyttä valmistajan tukipalveluun.
f) Vain valmistajan huoltopiste saa korjata laitteen. Älä yritä korjata mitään itsenäisesti!
g) Lasten tai asiattomien henkilöiden pääsy työpisteeseen on kielletty. (Heidän häiritseminen voi johtaa laitteen hallinnan menettämiseen).
h) Kytke ja irrota painelinja vain, kun ilmaventtiili on suljettu.
i) Älä suuntaa painejohtoa itseäsi tai muita ihmisiä ja eläimiä kohti.
j) Älä katkaise paineilman syöttöä puristamalla tai taivuttamalla paineletkuja.
k) Kun käynnistät laitteen, lisää laitteen ilmansyöttöä vähitellen, jotta voit varmistaa, että laite toimii oikein. Jos havaitset laitteessa epänormaalia toimintaa, irrota se välittömästi paineilmasta ja ota yhteys valmistajan huoltoon.
I) Tarkasta säännöllisesti turvatarrojen kunto. Jos tarrat ovat lukukelvottomia, ne on vaihdettava.
m) Pidä tämä käyttöohje tallessa myöhempää käyttöä varten. Jos tämä laite luovutetaan kolmannelle osapuolelle, käyttöohjeet on luovutettava sen mukana.
n) Säilytä pakkauselementit ja pienet kokoonpano-osat lasten ulottumattomissa.
o) Pidä laite poissa lasten ja eläinten ulottuvilta.
p) Jos tätä laitetta käytetään yhdessä muiden laitteiden kanssa, on myös niiden käyttöohjeita noudatettava.

Muista! Kun käytät laitetta, suojaa lapsia ja muita sivullisia.

2.2. Henkilökohtainen turvallisuus

a) Älä käytä laitetta väsyneenä, sairaana tai alkoholin, huumaavien aineiden tai sellaisten lääkkeiden vaikutuksen alaisena, jotka voivat merkittävästi heikentää kykyäsi käyttää laitetta.
b) Laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käsiteltäväksi, joilla on rajoittunut toimintakyky tai joilla ei ole asianmukaista kokemusta ja/tai tietoa laitteen käytöstä, ellei heitä valvo heidän turvallisuudestaan vastaava henkilö tai ellei heitä ole opastettu laitteen käytössä.
c) Laitetta saavat käsitellä vain fyysisesti hyväkuntoiset henkilöt, jotka ovat kykeneviä käsittelemään sitä, jotka ovat asianmukaisesti koulutettuja ja jotka tuntevat tämän käyttöohjeen sisällön sekä yleiset työturvallisuusmääräykset.
d) Kun työskentelet laitteen kanssa, käytä tervettä järkeä ja pysy aina valppaana. Tilapäinen keskittymisen menetys laitteen käytön aikana voi johtaa vakaviin vammoihin.
e) Käytä laitteen kanssa työskentelyn edellyttämiä henkilösuojaimia, jotka on määritelty kohdassa 1 (Selvi).
Asianmukaisten ja sertifioitujen henkilönsuojainten käyttö vähentää loukkaantumisriskiä.

f) Estä laitteen tahaton käynnistyminen varmistamalla, että sen kytkin on OFF-asennossa ennen kuin liität laitteen virtalähteeseen.
g) Älä yliarvioi kykyjäsi. Kun käytät laitetta, varmista, että pystyt ylläpitämään tasapainosi, ja että työskentelet tukevassa asennossa. Tämä takaa laitteen paremman hallinnan odottamattomissa tilanteissa.
h) Älä käytä väljiä vaatteita ja koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua laitteen liikkuviin osiin.
i) Tämä laite ei ole leikkikalu. Lapsia on valvottava, jotteivat he leikkisi laitteen kanssa.

2.3. Laitteen turvallinen käyttö

a) Älä ylikuormita laitetta. Käytä vain kulloiseenkin toimenpiteeseen sopivia työkaluja. Sopivat laitteet ja työkalut varmistavat toimenpiteiden paremman ja turvallisemman suorittamisen.
b) Varmista, että painejohto on irrotettu, ennen kuin yrität muuttaa säätöjä, vaihtaa lisävarusteita tai tehdä mitään huoltotöitä laitteelle. Tällainen ennaltaehkäisevä toimenpide vähentää onnettomuusriskiä.
c) Kun laitetta ei käytetä, säilytä se turvallisessa paikassa, poissa lasten ja sellaisten henkilöiden ulottumattomissa, jotka eivät tunne laitetta ja jotka eivät ole lukeneet sen käyttöohjetta. Laite voi olla kokemattomien käyttäjien käsissä vaarallinen.
d) Pidä laite teknisesti täydellisessä kunnossa. Tarkista ennen jokaista käyttöä yleisten vaurioiden varalta ja erityisesti halkeilevien osien tai elementtien varalta ja muista olosuhteista, jotka voivat vaikuttaa laitteen turvalliseen käyttöön. Jos havaitset minkäänlaisia vaurioita, laite on luovutettava korjattavaksi ennen sen käyttöä.
e) Laite on pidettävä poissa lasten ulottuvilta.
f) Laitteen korjauksen tai huollon saa suorittaa vain pätevä henkilö ja ainoastaan alkuperäisiä varaosia käyttäen. Tämä varmistaa laitteen turvallisen käytön.
g) Älä poista tehtaalla asennettuja suojuksia äläkä löysää ruuveja, jotta laite toimisi turvallisesti.
h) Älä käytä laitetta valvomatta.
i) Puhdista laite säännöllisesti, jotta siihen ei kerry sitkeää likaa.
j) Käytä paineilmaliitäntöihin vahvistettua letkua paikoissa, joissa mekaanisten vaurioiden riski on suuri.
k) Varmista ennen jokaista käyttökertaa, että suutin on asennettu laitteeseen oikein ja että letku on ehjä ja kunnolla kiinnitetty.
I) Laitteeseen syötettävän ilman on oltava kuivaa, puhdasta ja se ei saa sisältää epäpuhtauksia. Epäpuhtaudet voivat tukkia johdot sekä johtaa laitteen ja sen komponenttien vaurioitumiseen.
m) Älä kanna tai ripusta laitetta sen paineletkusta.
n) Älä koske liikkuviin osiin tai lisävarusteisiin, ellei laitetta ole irrotettu paineilman syötöstä.
o) Jos havaitset vuotoa laitteessa tai sen letkuissa, katkaise paineilman syöttö välittömästi ja korjaa vika.
p) Älä ylitä suositeltua syöttöpainetta, sillä liian suuri paine voi vahingoittaa laitetta.
q) Älä peitä ilmanotto- tai ilmanpoistoaukkoa.
r) Tämä laite ei ole leikkikalu. Lapset eivät saa suorittaa laitteen puhdistus- ja huoltotöitä ilman aikuisen henkilön valvontaa.
s) Älä tee muutoksia laitteeseen sen parametrien tai rakenteen muuttamiseksi.
t) Pidä laite kaukana tulen- ja lämmönlähteistä.
u) Käytä vain paineilmaa laitteen syöttämiseen, älä käytä muita kaasuja.
v) Laitteen ulostulon suuntaaminen itseesi, muihin ihmisiin ja eläimiin on kielletty.
w) Älä pidä käsiä laitteen liipaisimen päällä, kun sitä ei käytetä! Hallitsemattoman käynnistyksen vaara!
x) Irrota laite aina paineilmalähteestä; lastata ja purkaa laitetta tai poistua työalueelta.
y) Huomio! Liipaisimen vapauttaminen makasiinin ollessa ladattu aiheuttaa voimakkaan iskun työpintaan. Ole erityisen varovainen.
z) Pidä turvallinen etäisyys työalueen ja muiden lähellä mahdollisesti olevien esineiden välillä laitteen käytön aikana.
aa) Huomio! Kiinnityselementti voi juuttua laitteen pistorasiaan. Muista irrottaa laite paineilmalähteestä ennen tukoksen poistamista. Muuten käyttäjä voi saada vakavia vammoja!
bb) Voitele paineilmanottoaukko päivittäin.

HUOMIO! Huolimatta laitteen turvallisesta rakenteesta, suojaominaisuuksista ja käyttäjää suojaavien lisäelementtien käytöstä, laitteen käyttöön sisältyy silti aina pieni onnettomuus- tai

loukkaantumisriski. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

3. Yleiset käyttöohjeet

Kone on suunniteltu naulojen asennukseen lattialaudoille, kaappirakenteelle, paneeleille, kuormalavoille ja pakkauksille jne.

Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.

3.1. Valmistelu käyttöä varten

LAITTEEN SIJAINTI

Käyttöympäristön lämpötila saa olla enintään 45 °C ja suhteellinen kosteus enintään 85 %. Käytä laitetta vain hyvin ilmastoiduissa tiloissa. Älä peitä laitteen ilmanpoistoaukkoa. Laite on pidettävä etäällä kuumista pinnoista. Laitetta on aina käytettävä tasaisella, vakaalla, puhtaalla, tulenkestävällä ja kuivalla alustalla, ja se on pidettävä poissa lasten ja sellaisten henkilöiden ulottuvilta, joilla on rajoittunut toimintakyky.

Paineilmansyötön katkaiseva venttiili on oltava välittömästi käytettävissä laitteen käyttökohteessa.

Varmista, että laitteeseen syötettävä ilmanpaine ei ylitä suositeltua aluetta.

3.2. Laitteen käyttö

Laitetta käytetään paineilmalla - laitteen syöttöliitäntä tulee varustaa ilmankäsittelysarjalla, eli kuivaimella, voitelulaitteella (voitelulaitteella) ja paineensäätimellä.

Ennen kuin laite kytketään paineilmajärjestelmään, se on tyhjennettävä paineesta. Jos paineilmajärjestelmässäsi ei ole voitelulaitetta, tiputa 2 tippaa pneumaattisten laitteiden öljyä ilmanottoaukon läpi ennen laitteen jokaista käyttöä.

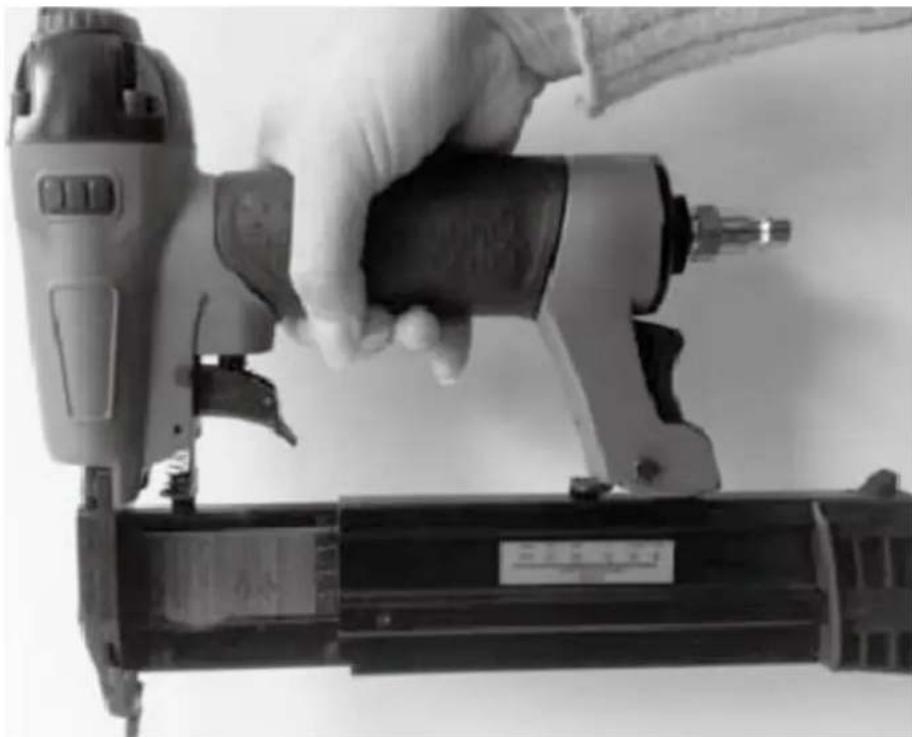

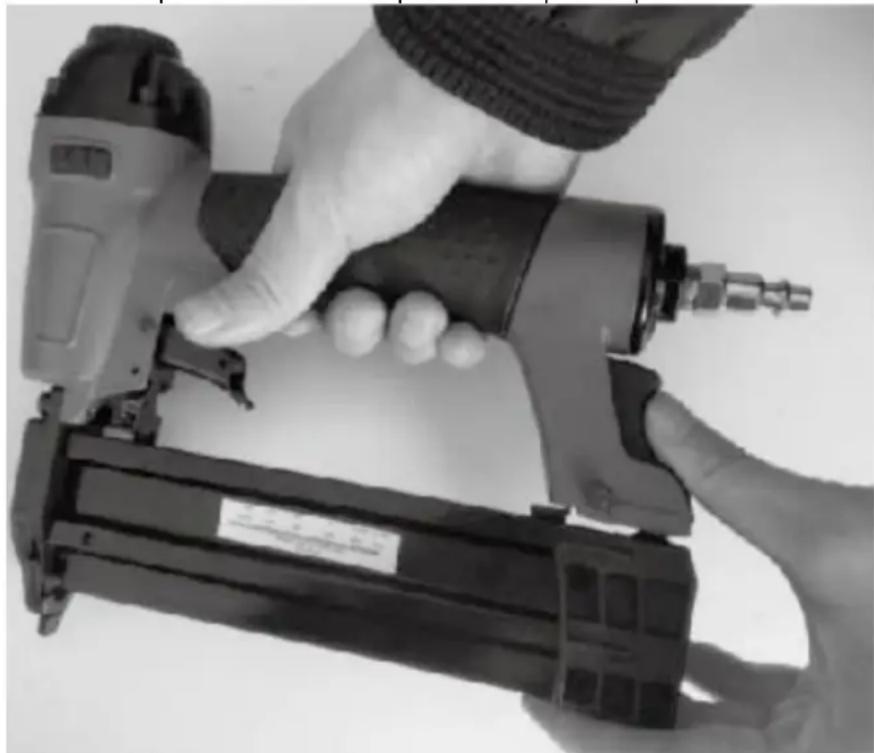

Lataa makasiini nauloilla vapauttamalla makasiini painamalla vapautusliipaisinta.

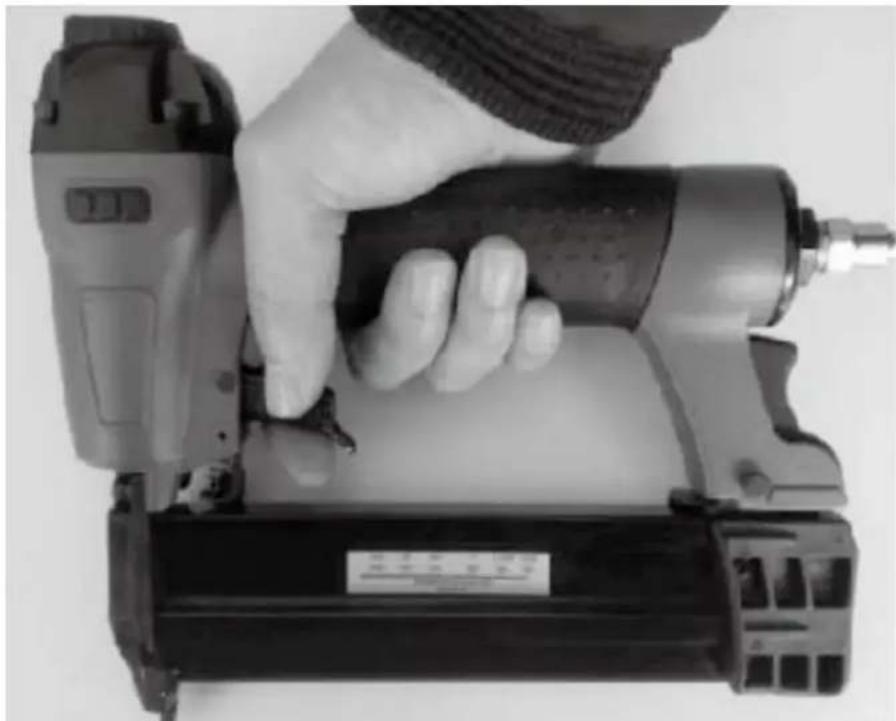

Aseta naulat lehteen. Sulje sitten lipas työntämällä se kokonaan ylöspäin.

Ase on nyt käyttövalmis. Paina aseen päätä kiinnitettävää osaa vasten ja purista liipaisinta ampuaksesi naulat.

3.3. Puhdistaminen ja huolto

a) Käytä laitteen pintojen puhdistamiseen vain syövyttämättömiä puhdistusaineita.
b) Laite on säilytettävä kuivassa ja viileässä paikassa suojassa kosteudelta ja suoralta auringonvalolta.
c) Älä suihkuta laitetta vesisuihkulla tai upota sitä veteen.
d) Varmista, ettei laitteen sisään pääse vettä sen kotelossa olevien aukkojen kautta.
e) Puhdista ilmanvaihtoaukot harjalla ja paineilmalla.

f) Laite on tarkastettava säännöllisesti sen teknisen tehokkuuden ja mahdollisten vaurioiden havaitsemiseksi.
g) Käytä puhdistamiseen pehmeää puhdistusliinaa.
h) Älä käytä puhdistukseen teräviä ja/tai metallisia esineitä (esim. teräsharjaa tai metallista lastaa), sillä ne voivat vahingoittaa laitteen pintamateriaalia.
i) Älä puhdista laitetta happamilla aineilla, lääkinnällisiin tarkoituksiin tarkoitetuilla aineilla, ohennusaineilla, polttoaineilla, öljyillä tai muilla kemiallisilla aineilla, sillä ne voivat vahingoittaa laitetta.
j) Voitele pistooli tiputtamalla 2-3 tippaa öljyä ilmanottoaukkoon joka päivä.
k) Irrota iskutapin peittävä ylälevy ja puhdista se kuukausittain tai 50 käyttötunnin välein.
I) Käytä kompressorilinjassa vedenerotinta vähentääksesi kosteuden saastumista ja työkalun mahdollisia korroosiovaurioita.

KÄYTETTYJEN LAITTEIDEN HÄVITTÄMINEN:

Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Laitteen valmistamiseen käytetyt muovit voidaan kierrättää merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.
