HASZNÁLATI ÚTMUTATÓ ASG-SET5 MSW
| Paraméter leírása | Paraméter értéke |
| Termék megnevezése | PNEUMATIKUS SZERSZÁMKÉSZLET, 5 DB. |
| Típus | MSW-ASG-SET5 (10061695) |
| Készlet tartalma: | |
| Fújópisztoly | Üzemi nyomás [Bar]: 2-6Fúvóka átmérője [mm]: 2Tömeg [kg] 0,13 |
| Manométeresszivattyúpisztoly | Üzemi nyomás [Bar]: 2-6Tömeg [kg] 0,26 |
| Lakkozó pisztoly | Üzemi nyomás [Bar]: 3,5Fúvóka átmérője [mm]: 1,5Tartály úrtartalma [ml]: 600Levegőigény [l/min]: 78,5Tömeg [kg] 0,41 |
| Szórópisztolyfolyadéktartállyal | Üzemi nyomás [Bar]: 2-4Tömeg [kg] 0,45Fúvóka hossza [mm]: 255 |
| Pneumatikus tömlő | Hosszúság [m]: 5Üzemi nyomás: max. 8Tömeg [kg] 0,2Önlezáró csatlakozószelep: univerzális 1/4 |
1. Általános leírás
Az utasítás célja, hogy segítse a biztonságos és megbízható használatot. A termék tervezése és kivitelezése szigorúan a műszaki előírások szerint, a legmodernebb technológiák és komponensek használatával, a legmagasabb minőségi normák betartása mellett történt.
A MUNKA MEGKEZDÉSE ELÖTT GONDOSAN OLVASSA ÁT ÉS ÉRTELMEZZE A JELEN UTASÍTÁST!
A berendezés hosszú és megbízható működésének biztosítása céljából ügyelni kell annak megfelelő kezelésére és karbantartására, a jelen utasítás útmutatásainak megfelelően. A jelen kezelési utasításban megadott műszaki adatok és specifikációk naprakészek. A gyártó fenntartja magának a minőség javításával kapcsolatos változtatások jogát. Figyelembe véve a műszaki fejlődést és a zajszint korlátozásának
lehetőségét, a készülék tervezése és felépítése a zajkibocsátásból eredő kockázat minimálisra csökkentésével valósult meg.
Jelmagyarázat
| CE | A termék megfelel a vonatkozó biztonsági szabványoknak. |
 | Használat előtt olvassa el a használati útmutatót! |
 | A termék újrahasznosítható. |
 | A FIGYELEM! a VIGYÁZAT! vagy a NE FELEDJE! az adott helyzetre figyelmeztet (általános figyelmeztető jel). |
 | Hallásvédő használata kötelező. A zajártalom halláskárosodást okozhat. |
 | Védőszemüveg használata kötelező. |
 | Porvédő maszk használata kötelező (légúti védelem). |
 | Légzésvédő használata kötelező.[lakkozópisztollyal való munkavégzés közben] |
 | Védőkesztyű használata kötelező. |
 | FIGYELEM! Erős zajártalom! |
 | Mérgező anyag! |
FIGYELEM! A jelen utasítás illusztrációi szemléltető jellegűek, és esetenként eltérhetnek a termék tényleges kinézetétől.
Eredeti utasításnak a német változat tekintendő. A többi nyelvi változat a német eredeti fordítása.
2. Biztonságos használat
FIGYELEM! Olvasson el minden biztonsági figyelmeztetést és útmutatót! A figyelmeztetések és az útmutató előírásainak megszegése súlyos testi sérülést vagy halált okozhat.
A figyelmeztetésben és az útmutatóban használt „eszköz” vagy „termék” kifejezés alatt 5 DARABOS PNEUMATIKUS SZERSZÁMKÉSZLET értendő.
1.1. Munkahelyi biztonság
a) A munkavégzés helyén tartson rendet és biztosítson megfelelő világítást! A rendetlenség és a gyér világítás balesethez vezethet. Az eszköz használata közben legyen előrelátó és körültekintő, és cselekedjen megfontoltan!
b) Ha az eszközön sérülést talál vagy hibás működést állapít meg, azonnal kapcsolja ki, és jelentse egy erre jogosult személynek!
c) Az eszköz javítását kizárólag a gyártó szervize végezheti el. Tilos a javítást saját kezűleg elvégezni!
d) A munkaállomáson nem tartózkodhat gyermek vagy illetéktelen személy. (Figyelmetlenség miatt elveszítheti uralmát az eszköz felett.)
e) Az eszközt jól szellőző térben kell használni.
f) Az eszköz használata közben por és törmelék keletkezik, melynek káros hatásától meg kell óvni a közelben tartózkodókat.
g) A nyomóvezeték be- illetve lecsatolását zárt légszelep mellett kell elvégezni.
h) Ne fordítsa a nyomóvezetéket saját maga, mások vagy állatok irányába! A magas nyomású levegő komoly sérüléseket okozhat.
i) A beömlő sűrített levegő útját nem szabad elzárni a nyomóvezeték összenyomásával vagy megtörésével.
j) Az eszköz elindításakor a levegő beáramlási sebességét fokozatosan kell növelni, hogy az eszköz esetleges meghibásodása észlelhető legyen. Ha az
eszköz működésében hibát észlel, azonnal zárja el a sűrített levegő beáramlását, és vegye fel a kapcsolatot a gyártó szervizével!
k) Rendszeresen ellenőrizze a biztonsági tudnivalókat tartalmazó címkék állapotát! Ha a címke nem olvasható, újat kell felragasztani.
1) A használati útmutatót őrizze meg, hogy később is segítségére legyen! Amennyiben az eszköz harmadik személynek kerül átadásra, az eszközzel együtt a használati útmutatót is oda kell adni.
m) A csomagolás részei és az apró szerkezeti elemek gyermekek elől elzárva tartandók.
n) Gyermekektöl és állatoktól távol tartandó.
o) Ha az eszközt más eszközzel egyidejűleg használja, a többi használati útmutatót is be kell tartania.
Emlékeztető! A gyermekeket és egyéb személyeket védje a berendezés üzemeltetése során!
1.2. Személyes biztonság
a) Önnek tilos az eszközt használnia, ha fáradt, beteg, vagy alkohol, kábítószer, illetve olyan gyógyszer befolyása alatt áll, amely lényegesen korlátozza az ön képességeit az eszköz használatában.
b) A gépet csak fizikailag erre alkalmas, megfelelően képzett személyek használhatják, akik megismerkedtek e használati útmutatóval, és részesültek munkavédelmi képzésben.
c) A gépet úgy tervezték, hogy azt nem használhatja korlátozott mentális, érzékszervi vagy szellemi képességű személy (ideértve a gyerekeket is), sem olyan, aki nem rendelkezik megfelelő tapasztalattal és/vagy ismerettel, kivéve, ha egy biztonságáért felelős személy felügyelete alatt áll, vagy ha e felelős személytől útmutatást kapott a gép kezelésére vonatkozólag.
d) Az eszköz használata közben legyen körültekintő, és döntsön józan megfontolások alapján! A munka közben megengedett pillanatnyi figyelmetlenség komoly testi sérülésekkel járhat.
e) Az eszköz használata közben viselni kell az 1. pont jelmagyarázatában említett munkavédelmi felszerelést. A megfelelő és bevizsgált munkavédelmi felszerelés csökkenti a sérülés kockázatát.
f) Ne becsülje túl saját lehetőségeit! A munkavégzés során mindvégig igyekezzen megőrizni testi egyensúlyát! Ezáltal a váratlan helyzetekben jobban képes lesz megőrizni uralmát az eszköz felett.
g) Az eszköz bekapcsolása előtt távolítson el minden beállításhoz használt szerszámot és csavarkulcsot! Az eszköz forgó alkatrészében felejtett szerszám vagy csavarkulcs testi sérülést okozhat.
h) A magas nyomású levegő súlyos sérüléseket okozhat.
i) Javasolt gondoskodni a szem, a fül és a légutak védelméről.
j) Az eszköz nem játékszer. Ügyeljen rá, hogy gyermekek ne játsszanak az eszközzel!
1.3. Az eszköz biztonságos használata
a) Mielőtt hozzálátna az eszköz beállításához vagy alkatrészének cseréjéhez, illetve a munka befejeztével csatolja le a nyomóvezetéket az eszközről! Ezzel az óvintézkedéssel csökkentehtő a balesetveszély.
b) Ha az eszköz használaton kívül van, tárolja gyermekek, képzetlen vagy jelen használati útmutatót nem ismerő személyek elől elzárt helyen! Képzetlenek kezében az eszköz veszélyt jelent.
c) Tartsa az eszközt jó műszaki állapotban! Minden munkavégzés előtt ellenőrizze, hogy az eszköz nem sérült-e egészében vagy mozgó alkatrészeiben (repedt alkatrészek vagy elemek), vagy fennállnak-e olyan körülmények, amelyek az eszköz működését veszélyessé tehetik! Ha az eszköz megsérült, használat előtt meg kell javíttatni.
d) Az eszközt óvja gyermekektől!
e) Az eszköz karbantartását csak szakképzett személy végezheti, és kizárólag eredeti pótalkatrészek felhasználásával. Ez biztosítja a felhasználó biztonságát.
f) Az eszköz rendeltetés szerinti helyes működésének megóvása érdekében nem szabad eltávolítani a gyárilag beépített védőlemezeket vagy csavarokat.
g) Az eszköz tárolóhelyiségből a munkavégzés helyére történő szállításakor vagy hordozásakor szem előtt kell tartani az adott országban hatályos munkavédelmi előírásokat a kézzel végzendő szállítási munkák vonatkozásában.
h) Kerülje az olyan helyzeteket, amikor az eszköz munka közben túlterhelés miatt leáll! Ez az eszköz hajtóegységének túlhevülését és ezáltal az eszköz sérülését eredményezheti.
i) A bekapcsolt eszközt tilos órizetlenül hagyni.
j) Az eszközt rendszeresen tisztítani kell a tartós lerakódások megelőzése érdekében.
k) A rezgési értékek megállapítása standard mérési módszerekkel történt. A rezgési értékek ettől eltérhetnek, ha az eszköz más környezeti feltételek mellett van használatban.
I) Az eszköz levegővel működik; más gázok használata tilos!
m) Ahol a műszaki sérülés kockázata magas, sürített levegő vezetésére alkalmas nyomóvezeték használandó.
n) Minden használat előtt ellenőrizze, hogy a csatlakozóvég megfelelően van-e bekötve az eszközbe, valamint azt, hogy a légtömlő nem sérült-e és megfelelően van-e rögzítve!
o) Az eszközbe vezetett levegőnek száraznak, tisztának, szennyeződéstől mentesnek kell lennie. A szennyeződés eltömítheti a vezetékeket, és az eszköz, illetve alkatrészeinek sérüléséhez vezethet.
p) Az eszközt tilos hordozni vagy felakasztani a nyomóvezetékénél fogva.
q) Ha szivárgást észlel az eszközön vagy a tömlön, azonnal zárja el a sűrített levegőt, majd végezze el a javítást!
r) Tilos túllépni a bejövő nyomás ajánlott értékét, mert az megrongálhatja az eszközt.
s) Tilos a légbeáramló és légkiáramló nyílásokat elfedni.
t) Az eszköz nem játékszer. Az eszköz tisztítását és karbantartását felnőtt felügyelete nélkül nem végezhetik gyermekek.
u) Tilos az eszköz szerkezetébe bármit beépíteni az eszköz működési paramétereinek javítása érdekében.
v) Az eszközt óvni kell tűz- és hőforrástól.
w) Ne terhelje túl az eszközt!
x) Tilos túllépni az eszköz legnagyobb megengedett üzemi nyomásértékét.
y) Festéksugárt ne irányítson légbefúvás/légkeringetés irányába!
z) Ne fordítsa maga felé, mások felé, sem állatok felé a pisztolyt!
FIGYELEM! Bár az eszközt biztonságosra tervezték és ellátták megfelelő biztonsági felszereléssel, valamint a felhasználó biztonságát fokozó további tartozékokkal, az eszközzel végzett munka ennek ellenére sérülés vagy baleset alacsony szintű kockázatával jár. Használata közben fokozott óvatossággal és körültekintéssel kell eljárni.
3. A használat szabályai
Univerzális pneumatikus tartozékkészlet különféle hobbikhoz vagy műhelyben végzett munkákhoz.
A nem rendeltetésszerű használatból eredő minden kárért a felhasználó viseli a felelősséget.
3.1. Berendezés leírása


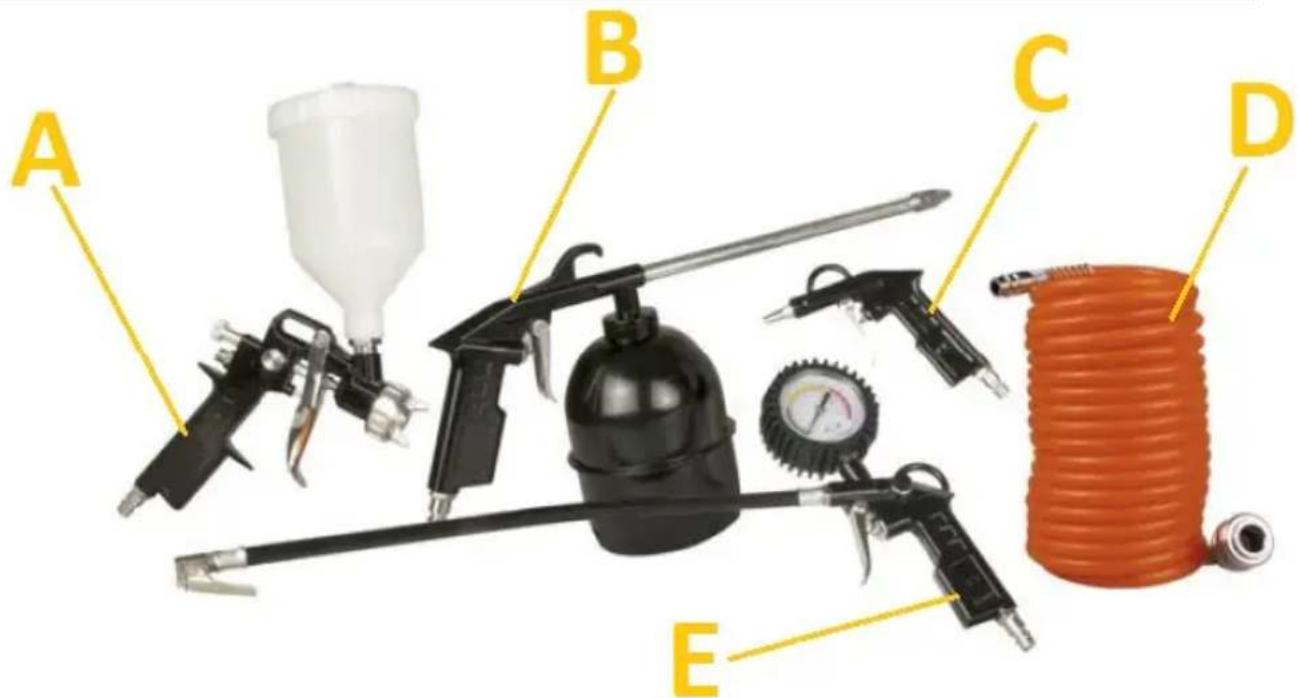

A B C D EA. Lakkozó pisztoly
B. Szórópisztoly folyadéktartállyal
C. Fújópisztoly
D. Súrített levegős tömlő férfi/nói véggel
E. Kerékfújó pisztoly
3.2. Munkára való előkészítés
BERENDEZÉS ELHELYEZÉSE
A berendezés csak jól szellőző helyeken használható. Tilos a berendezés levegőkimenetét eltakarni! A berendezést forró felületektől tartsa távol! A berendezést mindig gyermekektől és korlátozott pszichikai, érzékelési és szellemi funkciókkal rendelkező személyektől távol használja! A berendezést úgy kell elhelyezni, hogy biztosítva legyen a sűrítettlevegő-ellátást kikapcsoló szelephez való azonnali hozzáférés. Ne feledje, hogy a berendezés ellátását biztosító levegő nyomása nem lehet az ajánlott tartományon kívül!
3.3. Munkavégzés a berendezéssel
3.3.1 Pneumatikus tömlő.
Megerősített pneumatikus tömlő a kompresszor-kimenet és tetszőleges tartozék csatlakoztatására vagy meglévő tömlő vagy más sűrített levegős berendezés hosszabbítására. A végein szabványos 1/4 colos végek vannak – férfi és női (ún. önlezáró csatlakozószelepek).
3.3.2 Lakkozó pisztoly
A lakkozópisztoly lakkok felületre történő szórására van tervezve. A lakksugár, a levegőmennyiség és a lakkozóanyag állítható (lásd az elemek jegyzékét alább).

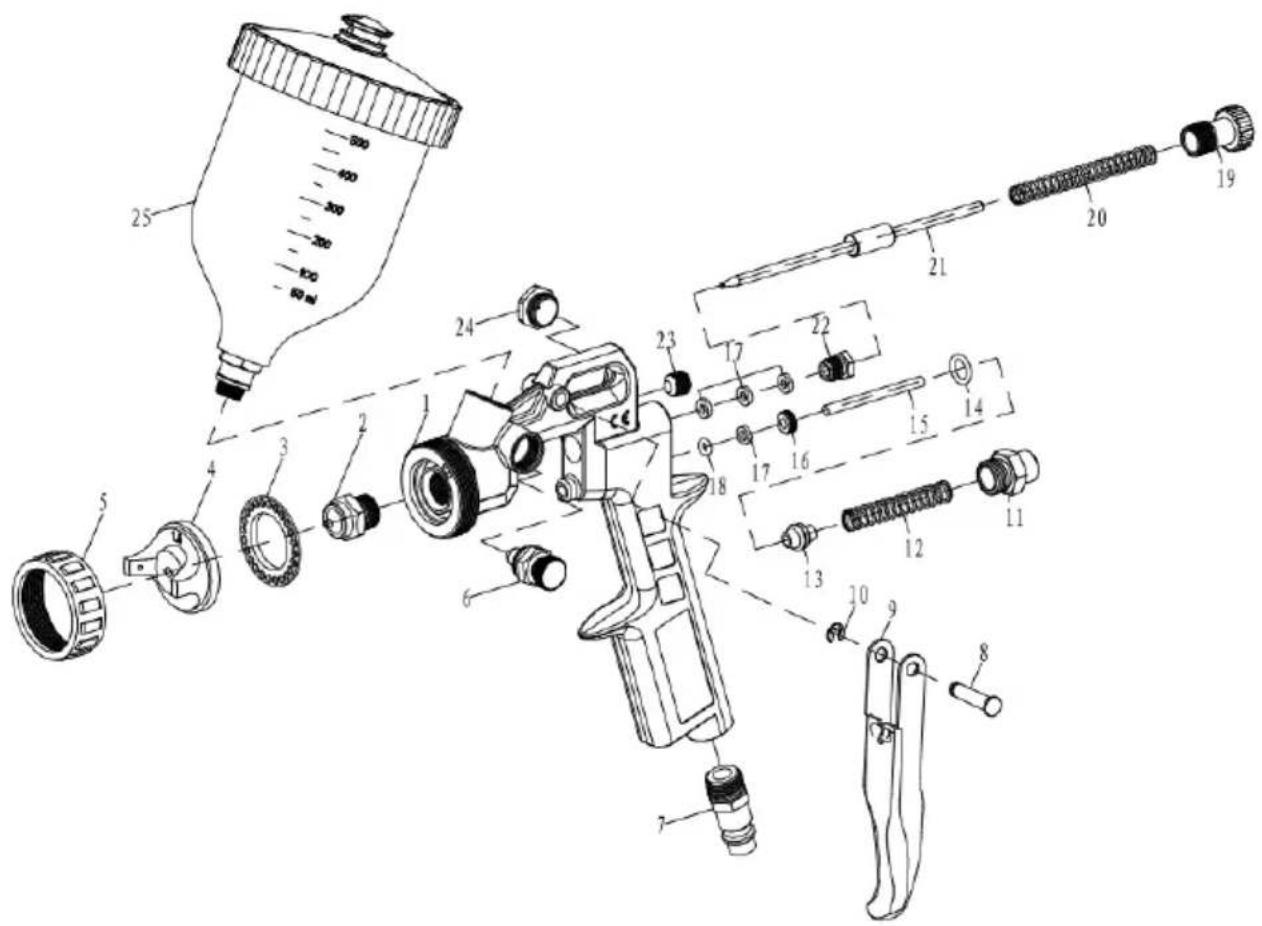

| Ssz. | Alkatrész neve |
| 1 | Pisztoly korpusza |
| 2 | Lakkfúvóka |
| 3 | Léggyűrű |
| 4 | Levegősugár fúvók |
| 5 | Retesz anyája |
| 6 | Lakkozóanyag-sugár szabályozó mechanizmusa |
| 7 | Férfi pneumatikus vég (1/4) |
| 8 | Ravaszrögzítő tüske |
| 9 | Ravasz |
| 10 | Nyitáskorlátozó |
| 11 | Légszelep rögzítőelem anya – légáramlás szabályozásához |
| 12 | Légszelep rugója |
| 13 | Szelepsipka |
| 14 | Gyűrű alakú tömítés 7,5 x 1,8 |
| 15 | Légszelep tüskéje |
| 16 | Légszeleptüske-tömítés anya |
| 17 | Légszeleptüske-tömítés |
| 18 | Gyűrű alakú tömítés 2,8 x 1,8 |
| 19 | Tű rugójának a szabályozója – lakkozóanyag mennyiségének a beállításához |
| 20 | Tű rugója |
| 21 | Tűkészlet |
| 22 | Tűtömítő csavar |
| 23 | Pisztoly korpuszának tömítőcsavarja |
| 24 | Tömítőcsavar |
| 25 | Lakkozóanyag-tartály |
3.3.3 Kerékfújó pisztoly
A pisztoly kerekek, levegős lengéscsillapítók, légpárnák/felfüggesztés fújtatók és más, Schrader szeleppel – más néven amerikai szeleppel („AV“), azaz autószeleppel – ellátott berendezések fújására és nyomásellenőrzésére lett tervezve.


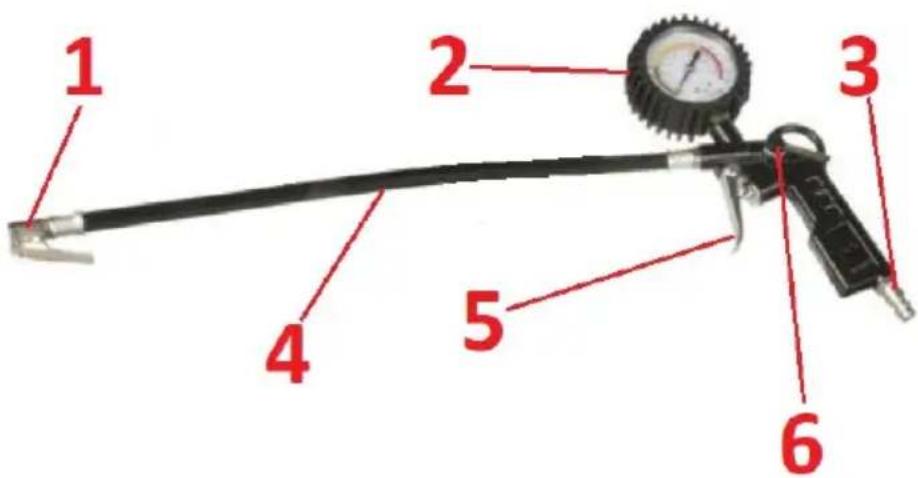

1 2 3 4 5 6- Önzáró vég Schrader szelepre
- Manométer
- Férfi pneumatikus vég (1/4)
- Megerősített tömlő
- Szivattyú ravasz
- Gyorsürítő szelep (levegőfelesleg kiengedése)
3.3.4 Fújópisztoly
A pisztoly univerzális felhasználású sűrített levegő fújására van tervezve. Pneumatikus férfi ¼ vége van.
3.3.5 Szórópisztoly folyadéktartállyal
Széles körben felhasználható szórópisztoly folyadéktartállyal. Praktikus hobbiként vagy profiként végzett munkákban, pl. a
gépjármű erősen olajos alegységeinek a mosásához vagy zsírtalanításához. Hosszú végének köszönhetően nehezen hozzáférhető helyek belsejében is alkalmazható. A távozó folyadék mennyisége a végén lévő fúvókával szabályozható, és szükség esetén a felette lévő anyával rögzíthető az adott beállításon.
FIGYELEM: a szórópisztoly kizárólag olyan folyadékokkal használható, amelyek nem okoznak sérülést a tartálya belsejében!
3.4. Tisztítás és karbantartás
a) A lakkozópisztolyt és szórópisztolyt minden használat után, illetve amennyiben nem használja tovább, tisztítsa meg! A lakkozópisztolyt szedje szét, és az element alaposan öblítse ki pl. nitro oldószerben! A szórópisztolyt a felhasznált anyagtól függően többnyire elegendő krakkolt benzinben megmosni. Mosás után mindkét esetben fújja át az elemeket sűrített levegővel!
b) A felületek tisztítására kizárólag maró anyagoktól mentes szereket használjon!
c) Minden tisztítás után szárítson meg jól minden elemet, mielőtt újból használatba venné a berendezést!
d) Az eszközt száraz és hűvös, nedvességtől és közvetlen napsugárzástól védett helyen kell tárolni.
e) Tisztításra puha törlőruhát és ecsetet használjon!
f) A tisztításhoz ne használjon éles és/vagy fém tárgyakat (pl. drótkefét vagy fémlapátkát), mivel ezek megsérthetik a berendezés anyagának a felületét!
HASZNÁLT BERENDEZÉSEK ÁRTALMATLANÍTÁSA
Az élettartam lejárta után a terméket tilos a hagyományos háztartási hulladékkal együtt kidobni, ehelyett át kell adni elektromos és elektronikai berendezések újrahasznosítására szakosodott gyűjtőpontra. Erről a terméken, a használati utasításon vagy a csomagoláson látható szimbólum tájékoztat. A berendezésben felhasznált anyagok jelölésük szerint újból felhasználhatók. Újbóli felhasználással, az anyagok újbóli felhasználásával vagy a használt berendezés más formában történő felhasználásával Ön jelentős mértékben hozzájárul környezetünk védelméhez.
Az illetékes használt berendezés ártalmatlanító pontról a helyi önkormányzat nyújt tájékoztatást.
