Terméktípus	Daru alátétlemez (4 darabos készlet)
Modell	MSW-CP-500-18
Méretek (H x Sz x M)	500 x 500 x 50 mm
Teljes tömeg (4 darabos készlet)	48,22 kg
Maximális terhelhetőség lemezenként	18 tonna
Fő anyag	Nagy sűrűségű polietilén (HDPE) vagy ellenálló kompozit anyag
Termék színe	Többszínű (általában fekete zöld fogantyúval)
Fogantyú színe	Zöld
Rendeltetésszerű használat	Daruk, kotrógépek, teherautók és egyéb gépek stabilizálása és alátámasztása laza vagy egyenetlen talajon
Karbantartás és tisztítás	Tisztítsa puha ruhával és szappanos vízzel; kerülje az agresszív vegyszereket; tárolja száraz, napfénytől védett helyen
Használati biztonság	Használat előtt olvassa el a teljes útmutatót; ne lépje túl a maximális terhelést; stabil és sík talajon használja; ellenőrizze minden használat előtt
Alkatrészek és javíthatóság	MSW vevőszolgálatához forduljon alkatrészekért; a felhasználó által nem javítható alkatrészek
Garancia	A garancia feltételeit lásd az útmutatóban
Biztonsági szabványok	A hatályos CE szabványoknak megfelelően gyártva
Mellékelt tartozékok	4 alátétlemez fogantyúval

Gyakran ismételt kérdések - CP-500-18 MSW

Hogyan kell helyesen használni az MSW-CP-500-18 alátétlemezeket?

Helyezze a lemezt egy sík és stabil felületre, majd helyezze a gép stabilizátorát a lemez közepére. Győződjön meg arról, hogy a stabilizátor talpa és a lemez közötti érintkezési felület legalább a lemez felületének 1/3-át lefedi. Soha ne lépje túl a lemezenkénti 18 tonnás maximális terhelhetőséget.

Mekkora a lemez maximális terhelhetősége?

A maximális terhelhetőség lemezenként 18 tonna az MSW-CP-500-18 modell esetében. Elengedhetetlen, hogy ezt a határt ne lépje túl a meghibásodás kockázatának elkerülése érdekében.

Használhatom ezeket a lemezeket lejtős vagy egyenetlen talajon?

Nem, a lemezeket csak sík és stabil felületen szabad használni. Lejtős vagy egyenetlen talajon történő használat csökkentheti a stabilizálás hatékonyságát és növeli a balesetveszélyt.

Hogyan kell karbantartani az alátétlemezeket?

Rendszeresen tisztítsa puha ruhával és szappanos vízzel. Kerülje az oldószereket, savas termékeket vagy fém szerszámokat. Tárolja száraz, hűvös, napfénytől védett helyen az élettartam meghosszabbítása érdekében.

Ezek a lemezek kompatibilisek minden típusú daruval?

A lemezek a legtöbb daruhoz, kotrógéphez és stabilizátorral felszerelt teherautóhoz alkalmasak. Ellenőrizze, hogy a stabilizátor talpának felülete nem haladja meg a lemez felületének 1/3-át (azaz körülbelül 166x166 mm) a jó tehereloszlás biztosítása érdekében.

Mi a teendő, ha egy lemez megsérül?

Azonnal hagyja abba a használatát, és vegye fel a kapcsolatot az MSW vevőszolgálatával. Ne kísérelje meg saját maga megjavítani a lemezt; bármilyen módosítás veszélyeztetheti annak szilárdságát és biztonságát.

A lemezekhez jár használati útmutató?

Igen, egy használati útmutató is a csomagolás része. Tartalmazza a biztonsági előírásokat, műszaki adatokat és a nélkülözhetetlen használati utasításokat.

Használhatom a lemezeket esőben vagy nedves talajon?

Igen, de alaposan ellenőrizze a talajt a lehelyezés előtt. Az átázott talaj a terhelés alatt megsüllyedhet vagy deformálódhat, csökkentve a stabilitást. Győződjön meg arról, hogy a lemez egyenletesen fekszik teljes felületén.

Mennyi egyetlen lemez súlya?

A 4 lemezből álló készlet össztömege 48,22 kg, így egy lemez körülbelül 12,055 kg. A fogantyúk megkönnyítik a szállítást.

A lemezek ellenállnak az UV sugárzásnak és az időjárás viszontagságainak?

Igen, úgy tervezték őket, hogy ellenálljanak a külső körülményeknek. Azonban a hosszan tartó közvetlen napfényben történő tárolás megváltoztathatja a színt és felgyorsíthatja az öregedést. Használat után ajánlott árnyékos helyen tárolni.

HASZNÁLATI ÚTMUTATÓ CP-500-18 MSW

Paramétr Paraméterek:	Érték Paraméterek:
Termék neve	DARUALÁTÉT – 4 DB
Modell	MSW-CP-600-25	MSW-CP-500-18	MSW-CP-400-12
Mérétek (Szelesség / Mélység / Magasság) [mm]	600x600x60	500x500x50	400x400x40
Teljes súly [kg]	83,24	48,22	25,44
Terhelhetőség / a termék terhelhetősége [t]	25 18 12
A termék színe	sokszínű
A fogó színe	zöld
Paramétr Paraméterek:	Érték Paraméterek:
Modell	MSW-CP-300-7	MSW-CP-300-7H
Mérétek (Szelesség / Mélység / Magasság) [mm]	300x300x30
Teljes súly [kg]	10,68	10,28
Terhelhetőség / a termék terhelhetősége [t]	7
A termék színe	sokszínű	fekete
A fogó színe	zöld

1. Általános leirás

A hasznalati utasitás celja aBiztonságos és megbízható hasznalat elosegítese. A termek szigoruan a muszaki elóirásoknak megfeleloen, a legúabb muszaki megoldások és alkatrészek felhasznalásával, a legmagasabb minósegi elóirások betartásával lettucezeve és legyártva.

A MUNKA MEGKEZDESE ELOTT ALAPOSAN, ERTO OLVASASAL TANULMANYOZZA A JELEN HASZNALATI UTASITAST.

A keszülék hosszú és megbízható működésének érdekében ügyelni kell a készülék megfelelo hasznalatára és karbantartására az ebben a hasznalati utasításban leirtaknak megfelelo'en. A hasznalati utasításban szereplő muszaki adatok és spekifikácok aktuálisak. A gyárto fenntartja magának a jogot a termék minőssegénék javítására, modosítására.

Szimbólummagyarázat

Hasznalat el'tt olvassa el a hasznalatiutasitast.

VIGYÁZAT!

A hasznalati utasitas illusztraciói szemléltetó jelleguek

ésBizonyos részletekben elterhetnek a tenyleges terméktól.

A használatiutasítás eredeti valtozata a német verzió. A többi nyelvi verzió az eredeti német fordítása.

2. Biztonságos üzemeltetés

VIGYÁZAT! Olvassa el az összes biztonsági figyelmeztétés a teljes használatiutasítást. A figyelmeztétésk ésutasítások figyelmen kivül hagyása súlyos serülseket vagy halálos balesetet okozhat.

A figyelmeztetekben és a hasznalati utasításban szereplő „készülék" vagy „termék" kifejezes a DARUALÁTÉT - 4 DB-ra vonatkozik.

2.1. Biztonság

a) Ügyeljen a munkahelyen a rendre és a jó megvilágításra. A rendetlenség vagy a rossz megvilágítás balesetakhez gezethet. Legyen előrelató, ügyeljen a cselekedeteire és használja a jozan eszet a berendezés használata során.
b) A termek sérulése esétén forduljon a gyártó szervizéhez.
c) Gyermekek vagy illetéktelen személyek nem tartózkodhatnak a munkahelyen. (A figyelmetlenség a készülék irányításanak elvesztésével járhat.)
d) A hasznalatiutasist meg kell orizni, kesobb is szukseg lehet ra. Ha a keszuleket atadja egy kovetkez0 tulajdonosnak, a hasznalatiutasist is mindedeppen a termekkel egyutt at kell adni.
e) Tilos a keszüléket fárdtan, betegen vagy alcohol, kábitószer vagy olyan gyógyszer hatása alatt használni, amely jelentósen korlátozza a koncentrácios képességet.

f) A terméketCsak olyan testilegés szellemileg alkalmas, szakképzett szemelyek kezelhetik, akik elolvasták a jelen használati utasítást és részt vettek munkavédimiés munkaegészségügyi képzésben.
g) A terméket nem hasznáhatják csökkent szellemi, érzékszervi és mentalis funkciókkal rendelkező személyek (beleérte a gyerekeket), valamint nem hasznáhatják megfelelo tapasztalattal és/vagy ismeretekkel nem rendelkező személyek, kiveve ha egy a biztonságukért felelos személy felügyeli munkájukat, vagy elmágyaráztá, hogy hogyan kell kezelni a gépet.
h) A keszüléketCsak olyan testileg es szellemileg alkalmas, szakképzett szemelyek kezelhetik, akik elolvasták a jelen használati utasítást, és részt vettek munkavédelmi képszésben.
i) Legyen ovatos, hasznalja a jozan eszét a keszülék hasznalata során. Munka kozben egy pillanatnyi figyelmetlenség sulyos baleset et okozhat.
j) Ne becsülje tul képsegeit. Mindenkor tartsa fenn teste egyensúlyát. Ez lehetővé teszi varatlan helyzetekben a készülék jobb irányítását.
k) Az epp hasznalaton kivuli keszüléket tartsa távol gyermekektól és olyan szemelyektól, akik nem ismerik a keszüléket vagy a hasznalati utasítást. A keszülék veszelyes lehet a tapasztalatlan felhasználók kezeben.
I) Tartsa a keszüléket jo muszaki allapotban. Minden munkavégzes elott Ellenőrize, hogy nincs-e sérulés (repedés) vagy nem állnak-e fent egyeb oyan korülmények, amelyek befolyásolhatják a termék biztonságos használatát.
m) Rendszeresen tisztítsa meg a készüléket, hogy megakadályozza a szennyezódések felhalmozódást.
n) Tartsa távol a keszülékeket tuztol és más hóforráskolt.
o) Neterhelje tuli a keszuleket.
p) Ha az eszkocz hasznalojának súlya tullépi a maximális megengedett terhelést, az termék tönkremenetelét okozhatja.

VIGYAZAT! Annak Ellenere, hovy a keszülék minél biztonságosabbra lettucevze, fellett szerelve megfeleloBiztonsagi eszközokkel, valamint afelhasznalóbiztonsagat ovo plusz elementek hasznalatának Ellenere is fennall abaleset vagy sérulés veszelye a keszülékkel valo munka soran. A termek hasznalata soran járjon el ovatosan és a jozan esz szabályai szerint.

3. Üzemeltetes szabályai

A termek gépek egy helyben tartására, rögzítésére és stabilizálására szolgál az adott munkaterülen.

Daruk, kotrógépek, teherautok stb. stabilizátorainak lábaihoz készült.

A felhasznaló felelos a nem rendeltetesszerú hasznalataból eredó bármilyen károkér.

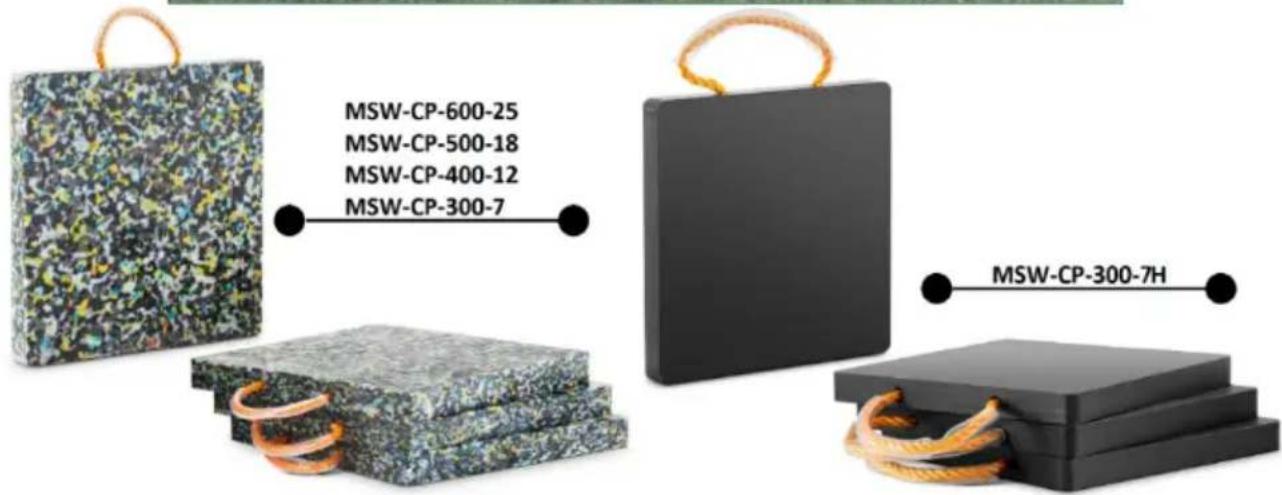

3.1. A készülék leírásá

3.2. Beüzemelés elött

A KESZULEK ELHELYEZESE

A terméket mindig egyenletes, stabil felülen kell használni, ügyelve arra, hogy az alátétek teljes felületükkel az adott felülethes illeszkedjenek.

Az alatét megfelelo teherbiró képességot a szerkezeti arányok megtartasa garantálja. A stabilizátorkar (2) és az alatét (1) közötti érintkezési felület nem lehet kisebb, mint a tamasztófelület 1/3-a.

A stabilizatorok lába alatt levó alatét kózépen kell hogy legyen.

VIGYÁZAT! Az alátét mindig a keszülék teherbirásanak megfeleloen kell kivalasztani!

Az alap alatti aljatot ellenőrizni kell, kulönösen erős esőszéskor.

3.3. Tiszítás és karbantartás

a) Minden tiszítás után az összes alkatrészt alaposan meg kell szárítani a készülékújbóli használata elött.
b) A keszüléket huvös és szaraz helyen, nedvességól és kozvetlen napfénytól védve kell tárolni.
c) A keszüléket rendszeresen ellenorizni kell, hogy nincsenek-e raja serulések es megfeleloen mukodik-e.
d) A tisztításhoz puha rongyot vagy szivacsot kell használi.

e) Ne használjon éles és/vagy fém eszközöket (pl. drótkét vagy fém spatulát) a tiszításhoz, mert azok sérülést okozhatnak a készülék felületét bevónó anyagon.
f) Ne tisztítsa a készüléket maró anyagokkal, orvosi tisztítószerekkkel, higítókkal, üzemanyaggal, olajokkal vagy más vegyszerekkkel, mert ezek károsíthatják a készüléket.
