CP-500-18 - Náhradní díl pro obráběcí stroj MSW - Bezplatný návod k obsluze

Typ produktu	Podkládací deska pro jeřáb (sada 4 ks)
Model	MSW-CP-500-18
Rozměry (D x Š x V)	500 x 500 x 50 mm
Celková hmotnost (sada 4 ks)	48,22 kg
Maximální nosnost na jednu desku	18 tun
Hlavní materiál	Polyethylen s vysokou hustotou (HDPE) nebo odolný kompozitní materiál
Barva produktu	Vícebarevná (obvykle černá se zeleným madlem)
Barva madla	Zelená
Určené použití	Stabilizace a podkládání jeřábů, bagrů, nákladních automobilů a dalších strojů na měkkém nebo nerovném terénu
Údržba a čištění	Čistěte měkkým hadříkem a mýdlovou vodou; vyhněte se agresivním chemikáliím; skladujte na suchém a stinném místě
Bezpečnost použití	Před použitím si přečtěte celý návod; nepřekračujte maximální nosnost; používejte na stabilním a rovném povrchu; před každým použitím zkontrolujte
Náhradní díly a opravitelnost	Pro náhradní díly kontaktujte poprodejní servis MSW; žádné díly nejsou opravitelné uživatelem
Záruka	Pro záruční podmínky nahlédněte do návodu
Bezpečnostní normy	Vyrobeno v souladu s platnými normami CE
Dodávané příslušenství	4 podkládací desky s madly

Často kladené otázky - CP-500-18 MSW

Jak správně používat podkládací desky MSW-CP-500-18?

Umístěte desku na rovný a stabilní povrch, poté umístěte stabilizátor stroje do středu desky. Ujistěte se, že kontaktní plocha mezi stabilizační nohou a deskou pokrývá alespoň 1/3 plochy desky. Nikdy nepřekračujte maximální nosnost 18 tun na desku.

Jaká je maximální nosnost desky?

Maximální nosnost je 18 tun na desku pro model MSW-CP-500-18. Je nezbytné tuto hranici nepřekračovat, aby nedošlo k riziku selhání.

Mohu tyto desky použít na svahovitém nebo nerovném terénu?

Ne, desky musí být používány pouze na rovném a stabilním povrchu. Použití na svahu nebo nerovném terénu může snížit účinnost stabilizace a zvýšit riziko nehody.

Jak udržovat podkládací desky?

Pravidelně je čistěte měkkým hadříkem a mýdlovou vodou. Vyhněte se rozpouštědlům, kyselým přípravkům nebo kovovým nástrojům. Skladujte je na suchém, chladném a stinném místě pro prodloužení životnosti.

Jsou tyto desky kompatibilní se všemi typy jeřábů?

Desky jsou vhodné pro většinu jeřábů, bagrů a nákladních automobilů vybavených stabilizátory. Zkontrolujte, zda plocha stabilizační nohy nepřesahuje 1/3 plochy desky (tj. přibližně 166x166 mm), aby bylo zajištěno správné rozložení zátěže.

Co dělat, když je deska poškozená?

Ihned ji přestaňte používat a kontaktujte poprodejní servis MSW. Nepokoušejte se desku sami opravit; jakákoli úprava může ohrozit její pevnost a bezpečnost.

Jsou desky dodávány s návodem k použití?

Ano, v balení je přiložen návod k použití. Obsahuje bezpečnostní pokyny, technické specifikace a nezbytné pokyny k použití.

Mohu desky použít v dešti nebo na mokrém povrchu?

Ano, ale před použitím pečlivě zkontrolujte povrch. Promoklá půda se může pod zátěží sesednout nebo deformovat, čímž se sníží stabilita. Ujistěte se, že deska leží rovnoměrně po celé ploše.

Jaká je hmotnost jedné desky?

Celková hmotnost sady 4 desek je 48,22 kg, což je přibližně 12,055 kg na desku. Madla usnadňují přepravu.

Jsou desky odolné vůči UV záření a povětrnostním vlivům?

Ano, jsou navrženy tak, aby odolávaly venkovním podmínkám. Dlouhodobé skladování na přímém slunci však může změnit barvu a urychlit stárnutí. Doporučuje se je po použití uložit do stínu.

NÁVOD K OBSLUZE CP-500-18 MSW

Popis parametu	Hodnota parametu
Název výrobku	OPěRNÁ DESKA – 4 KS
Model	MSW-CP-600-25	MSW-CP-500-18	MSW-CP-400-12
Rozměry (šířka / hloubka / výška) [mm]	600x600x60	500x500x50	400x400x40
Celková hmotnost [kg]	83,24 48,22	25,44
Nosnost produktu [t]	25 18 12
Barva produktu	vícebarevný
Barva rukojeti	zelená
Popis parametu	Hodnota parametu
Model	MSW-CP-300-7		MSW-CP-300-7H
Rozměry (šířka / hloubka / výška) [mm]	300x300x30
Celková hmotnost [kg]	10,68 10,28
Nosnost produktu [t]	7
Barva produktu	vícebarevný		černá
Barva rukojeti	zelená

1. Všeobecný popis

UčelemPokynu je pomoc pri bezpečnéma spolehlivém používání. Vyrobek je navržená a vyrobený prísně podle technickychPokynu pomoci nejnovějsích technologii a komponentú a pri zachování nejvyších standardů kvality.

PRED ZAHAJENIM PRACE SI DUKLADNE PROSTUDUJTE TYTO POKNY.

Pro zajištení dlouhodobého a spolehlivého provozu zařizení dbeje t na jeho rádnou obsluhu a udžbu podle doporučeni uvedenych v těchto pokynech. Technické udaje a

specifikace uvedené v těchtoPokynech k obsluze jsou aktuálné. Vyrobce si vyhrazuje právo provadět změny souvisejíci se zvyšením kvality.

Vysvětlení symbolú

UPOZORNÉNÍ! Ilustrace použité v těchto pokynech k obsluze slouží pouze k náhledu a v některych detailech se mohou lišit od skutečného vzhledu vyrobku.

Originání pokyny tvoří německa verze. Ostatné jazykové verze jsou preklady z německého jazyka.

2. Bezpečné používání

UPOZORNENI! Prostudujte si vsechna varovani tykajici se bezpecnosti a vsechny pouny. Nedodržovani varovani a pounu muze zpusobit tezké zraneni nebo smrt.

Vyrazy „zařizení“ nebo „vyrobek“ použité u varování a vPokynech se tykajÍ OPÉRNÁ DESKA – 4 KS.

2.1. Bezpečnost

a) Na pracovišti udržujte pořádek a zajistěte dostatečné osvětlení. Neporádek nebo nedostatečné osvětlení můze věst k nepchodám a urazüm. Pri používaní zařazení predcházejte nebezpečnám situacím, pozorujte, co se deje, a chovejte se Rozumné.
b) V pripadé poskození se prosím obrat'te na servis vyrobce.
c) Vstup detem a nepovolanym osobám na pracovište je zakázán. (Nepozornost může způsabit ztratu kontroly nad zařizením.)
d) Pokyny k použivani si uložte pro pozdějsi použiti. Pokud má byt zařizení prédáno třetím osobám, predeje tse současné s nim rovněkPokyny k použivani.
e) Obsluha zařizení v pripadě unavy, nemoci, konzumace alkoholu, omamnych látek nebo léků, které do značné míry omezují schopnosti pracovníka obshuhuićího zařizení, je zakázána.
f) Produkt mohou obsluhovat pouze osoby fyzicky zpúsobilé, schopné zvládnout jeho obsluhu a príslusné poucené, které se seznámily s temito pokyny a byly proškoleny o bezpečnosti a ochraně zdraví pri préci..

g) Produkt není určeny k tomu, aby byl používán osobami (včetné děti) se sníženými psychickými, smyslovými a mentalními funkcem i nebo osobami bez príslušných zkušeností a/nebo znalostí, nejsou-li pod dohledem osoby odpovedné za jejich bezpečnost nebo nebyly-li touto osobou poučeny o obsslze stroje.
h) Zařizení mohou obshluhovat pouze osoby fyzicky způsobilé, schopné zvládnout jeho obsluhu a príslušné poučené, které se seznámily s těmito tokyny a byly proškoleny o bezpečnosti a ochraně zdraví pri práci.
i) Pri používání zařizení dávejte pozor a rid'te se zdravým rozumem. Chvile nepozornosti pri prácí může věst k závažnému zraněni.
j) Nepreceñujte své moznosti. Po celou dobu prace udržujte rovnováhu. Ta umožnuje lepí kontrolu nad zařizením v neocekávanych situacích.
k) Nepouživané zařizení uložte mimo dosah detí aODYnebnajcich zařizení nebo tyto poukyn k obsluze. Zařizení jsou nebezpečná v rukou nezkusenych uživatelú.
I) Zařizení udržujte v dobrém technickém stavu. Před každou prací zkontrolujte, zda zařizení není poskozeno (prasklynne nebo veškeré jiné podmíky, které mohou mit vliv na bezpečnéchod zařizení).
m) Zařízení pravidelně Čistěte, aby nedoslo k trvalému usazování nečistot.
n) Zařízení nepoužívejte ani neukládejte v blízkosti zdrojú ohné a tepla.
o) Zařizení nepřětežujte.
p) Překročeni maximálí povolené nosnosti může způsobit poškození vyrobku.

UPOZORNENI! Přestože zařizení bylo navrženo tak, aby bylo bezpečné a mělo dostatečné ochranné prostředky a navzdory použiti dalšich bezpečnostních prvků chránicích uživatele, existujé i nadále malé riziko urazu ā zranění pri práci se zařizením. Doporučujeme, abyste při používání s vyrobkem nakládlali opatrné a Rozumné.

3. Zásady používání

Produkt je urcen k imobilizaci, zajisteni a stabilizi stroju na narochnem povrchu. Je urcen pro patky stabilatoru jerabu, bagru, nakladnich automobilu atd. Odpovednost za veškeré škody zpúsobene v dusledku použivani, které je v Rozporu s urcenim zařizení, nese uživotel.

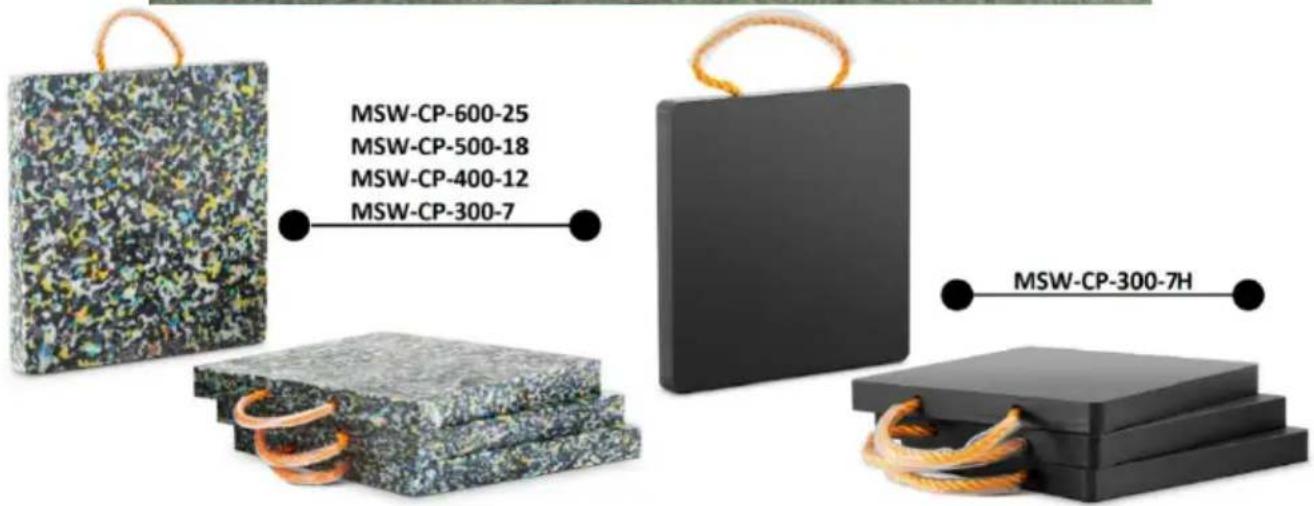

3.1. Popis zařizení

3.2. Příprava k provozu UMISTENÍ ZARÍZENÍ

Zařizení by mělo být vždy používáno na rovném a stabilním povrchu, aby se zajistilo,Že podložky prilnou k podkladu celou plochou.

Správná nosnost podložky je podminěna dopržením konstrukčnich proporcí. Kontaktní plocha mezi ramenem stabilizátoru (2) a podložkou (1) nesmí byt menínež 1/3 plochy podložky.

Podložka pod rameny stabilizatoru by měl byt vystředěn.

UPOZORNENI! Podložku vždy volte podle nosnosti zařizení!

Povrch pod podložkou by měl BYt vždy kontrolován, zejměna během silních dešť.

3.3. Čistěnéá udržba

a) Po kazdem Čišěné vsechny Časti dobře ususte, než budete zařizení znovu používat.
b) Zařizení uchovávejte na suchém a chladném mistě chráněném prěd vlhkosti a prížím slunečním zárením.
c) Zařizení pravidelné kontrolujte z hlediska jeho technické funkćnosti a na jakákoli poskození.
d) K cisteni pouzivejte mekky hadrik.

e) K Čistěné nepoužívejte ostré a/nebo kovové předměty (např. drátěné kartáčé nebo kovové pomůcky), které mohou poškodit povrch materialu, z nehož je zařízení vyrobeno.
f) Zařizení necistěte látkou skyselou reakci, przypravy určenymi pro lékarsté účely, redidly, palivem, oleji ani dalsimi chemickými látkami, protoze mohou zařizení poskodit.
