HASZNÁLATI ÚTMUTATÓ RCPES-340 Royal Catering

MagyarázatParaméterek:	ÉrtékParaméterek:
Termék neve	ELEKTROMOS GRILLEZŐ
Modell	RCPES-380	RCPES-280
Tápfeszültség [V ~] /Frekvencia [Hz]	230/50 230/50
Névleges teljesítmény [W]	3000	2500
Grillrácsok száma	1	1
A grillrács mérete [mm]	350x430	300x460
Hőmérsékleti tartomány [°C]	50-300	50-300
Időzítő beállítási tartománya[perc]	0-30 0-30
Védelmi osztály IP	IPX3	IPX3
Méretek (Szélesség xmélység x magasság) [mm]	400x580x380 610x3	30x280
Súly [kg]	16,3	12,7

MagyarázatParaméterek:	ÉrtékParaméterek:
Termék neve	ELEKTROMOS GRILLEZŐ
Modell	RCPES-340
Tápfeszültség [V ~] /Frekvencia [Hz]	230/50
Névleges teljesítmény [W]	3150
Grillrácsok száma	2
A grillrács mérete [mm]	350x210
Maximális hőmérséklet [°C]	200
Időzítő beállítási tartománya[perc]	0-30
Védelmi osztály IP	IPX3
Méretek (Szélesség x mélységx magasság) [mm]	490x280x330
Súly [kg]	7,7

1. Általános leírás

A használati utasítás célja a biztonságos és megbízható használat elősegítése. A termék szigorúan a műszaki előírásoknak megfelelően, a legújabb műszaki megoldások és alkatrészek felhasználásával, a legmagasabb minőségi előírások betartásával lett tervezve és legyártva.

A MUNKA MEGKEZDÉSE ELŐTT ALAPOSAN, ÉRTŐ OLVASÁSSAL TANULMÁNYOZZA A JELEN HASZNÁLATI UTASÍTÁST.

A készülék hosszú és megbízható működésének érdekében ügyelni kell a készülék megfelelő használatára és karbantartására az ebben a használati utasításban leírtaknak megfelelően. A használati utasításban szereplő műszaki adatok és specifikációk aktuálisak. A gyártó fenntartja magának a jogot a termék minőségének javítására, módosítására. A legújabb műszaki megoldások és a zajcsökkentési technológiák figyelembe vételével a készülék úgy lett megtervezve és megépítve, hogy a zajkibocsátásból eredő esetleges kockázat a lehető legalacsonyabb legyen.

Szimbólummagyarázat

	A termék megfelel a vonatkozó biztonsági szabványok követelményeinek.
	Használat előtt olvassa el a használati utasítást.
	Újrahasznosítható termék.
	VIGYÁZAT! vagy FIGYELEM! vagy EMLÉKEZZ! adott szituációnak megfelelően(általános figyelmeztető szimbólum).
	VIGYÁZAT! Vigyázat, áramütés veszélye áll fent!
	Vigyázat! A forró felület égési sérülést okozhat!
	Kiegyenlítő bilincs

Csak beltéri használatra.

VIGYÁZAT! A használati utasítás illusztrációi szemléltető jellegűek és bizonyos részletekben eltérhetnek a tényleges terméktől.

A használati utasítás eredeti változata a német verzió. A többi nyelvi verzió az eredeti német fordítása.

2. Biztonságos üzemeltetés

VIGYÁZAT! Olvassa el az összes biztonsági figyelmeztetést és a teljes használati utasítást. A figyelmeztetések és utasítások figyelmen kívül hagyása áramütést, tüzet, súlyos sérülést vagy halálos balesetet okozhat.

A figyelmeztetésekben és a használati utasításban szereplő „készülék” vagy „termék” kifejezés az ELEKTROMOS GRILL-re vonatkozik.

2.1. Elektromosságra vonatkozó biztonsági szabályok

a) A készülék villásdugójának illenie kell a konnektorba. A villásdugót semmilyen módon sem szabad módosítani. Az eredeti villásdugók és a megfelelő aljzatok csökkentik az áramütés kockázatát.
b) Kerülje a földelt elemekkel, például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel való érintkezést. Fokozott fennáll az áramütés veszélye, ha teste földelve van, és közvetlen esőnek, nedves felületnek kitett berendezésekkel érintkezik vagy nedves környezetben dolgozik. A készülékbe jutó víz növeli a sérülés és az áramütés kockázatát.
c) Ne érintse meg a készüléket vizes vagy nedves kézzel.
d) Ne használja a kábelt rendeltetésétől eltérően. Soha ne használja a készülék felemelésére vagy a konnektorból való kihúzásra. A kábelt tartsa távol hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott vezetékek növelik az áramütés kockázatát.
e) Ha elkerülhetetlen a készülék nedves környezetben történő használata, akkor maradékáram kapcsolót (RCD-t) kell használni. Az RCD használata csökkenti az áramütés veszélyét.

f) Tilos a készülék használata, ha a tápkábel megsérült, vagy kopási jelek észlelhetők. A sérült tápkábelt szakképzett villanyszerelővel vagy a gyártó szervizével kell kicserélni
g) VIGYÁZAT - ÉLETVESZÉLY! A készülék tisztítása vagy használata közben soha ne merítse vízbe vagy más folyadékba.
h) Ha a gépet már nem használja, kapcsolja ki, és húzza ki a dugót a konnektorból.

2.2. Munkahelyre vonatkozó biztonsági szabályok

a) Ügyeljen a munkahelyen a rendre és a jó megvilágításra. A rendetlenség vagy a rossz megvilágítás balesetekhez vezethet. Legyen előrelátó, ügyeljen a cselekedeteire és használja a józan eszét a berendezés használata során.
b) Ne használja a készüléket robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy por jelenlétében. A készülék szikrázhat, és ezek meggyújthatják a port vagy a gyúlékony gözöket.
c) Sérülés megállapításakor vagy rendellenesség esetén azonnal ki kell kapcsolni a készüléket, és jelenteni azt egy illetékes személynek.
d) Ha bizonytalan abban, hogy a készülék megfelelően működik-e, lépjen kapcsolatba a gyártó szervizével.
e) A készüléket csak a gyártó szervize javíthatja. Tilos önálló javításokat végezni a terméken!
f) Tüz esetén csak száraz por vagy szén-dioxid (CO2) tüzoltót szabad használni a készülék oltására mindaddig, amíg az feszültség alatt van.
g) Gyermekek vagy illetéktelen személyek nem tartózkodhatnak a munkahelyen.
h) A készüléket jól szellőző helyen szabad csak használni.
i) A használati utasítást meg kell órizni, később is szükség lehet rá. Ha a készüléket átadja egy következő tulajdonosnak, a használati utasítást is mindenképpen a termékkel együtt át kell adni.
j) A csomagolás részeit és az apró alkatrészeket gyermekektől elzárva kell tartani.
k) Tartsa távol a készüléket gyermekektől és háziállatoktól.
I) Ha ezt az készüléket más készülékkel együttesen használja, vegye figyelembe a többi készülék használati utasítást is.

Ne feledje! Ügyeljen a gyerekekre és más személyekre a gép üzemeltetése során.

2.3. Személyekre vonatkozó biztonsági szabályok

a) Tilos a készüléket fáradtan, betegen vagy alkohol, kábítószer vagy olyan gyógyszer hatása alatt használni, amely jelentősen korlátozza a koncentrációs képességet.

b) A készüléket nem használhatják csökkent szellemi, érzékszervi és mentális funkciókkal rendelkező személyek (beleértve a gyerekeket), valamint nem használhatják megfelelő tapasztalattal és/vagy ismeretekkel nem rendelkező személyek, kivéve ha egy a biztonságukért felelős személy felügyeli munkájukat, vagy elmagyarázta, hogy hogyan kell kezelni a készüléket.
c) Legyen óvatos, használja a józan eszét a készülék használata során. Munka közben egy pillanatnyi figyelmetlenség súlyos balesetet okozhat.
d) A véletlen indítás elkerülése érdekében győződjön meg arról, hogy a kapcsoló kikapcsolt állásban van, mielőtt áramforráshoz csatlakoztatná.
e) A készülék nem játék. Nem szabad megengedni, hogy gyermekek játszanak a készülékkel.
f) VIGYÁZAT! A készülék egyes részei üzemelés közben nagyon felforrósodhatnak - égési sérülés veszélye áll fenn! Ne érintse meg ezeket a részeket pusztak kézzel! A kész ételeket fogóval vagy más konyhai eszközzel kell kiemelni.

2.4. A készülék biztonságos használata

a) Ne terhelje túl a készüléket. Használjon az adott alkalmazásnak megfelelő eszközöket. A helyesen kiválasztott készülék jobban és biztonságosabban tudja elvégezni a rendeltetésének megfelelő munkát.
b) Ne használja a készüléket, ha a KI/BE kapcsoló nem működik megfelelően (nem kapcsol be és ki). A kapcsolóval nem vezérelhető készülékek veszélyesek, nem alkalmasak a használatra és meg kell őket javítani.
c) A beállítások módosítása, tartozékok cseréje vagy a szerszám félrerakása előtt húzza ki a villásdugót a konnektorból. Ez a óvintézkedés csökkenti a véletlen bekapcsolás kockázatát.
d) Az épp használaton kívüli készüléket tartsa távol gyermekektől és olyan személyektől, akik nem ismerik a készüléket vagy a használati utasítást. A készülék veszélyes lehet a tapasztalatlan felhasználók kezében.
e) Tartsa a készüléket jó műszaki állapotban. Minden munka előtt ellenőrizze, hogy nincsenek-e sérülések a burkolaton vagy a mozgó alkatrészeken (repedések az alkatrészeken és alegységeken, vagy bármilyen más körülmény, amely befolyásolhatja a készülék biztonságos működését). Sérülés esetén a készüléket használat előtt javítsa meg.
f) A készüléket gyermekektől elzárva kell tartani.
g) A készülékek javítását és karbantartását csak szakképzett személyek végezhetik, kizárólag eredeti cserealkatrészek használatával. Ez biztosítja a biztonságos használatot.
h) A készülék működési integritásának biztosítása érdekében tilos eltávolítani a gyári burkolatot vagy a csavarokat.

i) Amikor a készüléket a tárolás helyéről a felhasználás helyére szállítja vagy átviszi, ügyeljen a kézi szállítás munkavédelmi és biztonsági elveire, amelyek az adott országban érvényesek, ahol az készülék használva van.
j) Tilos a készüléket működés közben mozgatni, áthelyezni vagy forgatni.
k) Ne hagyja felügyelet nélkül a készüléket, amíg be van kapcsolva.
I) Rendszeresen tisztítsa meg a készüléket, hogy megakadályozza a szennyeződések felhalmozódást.
m) A készülék nem játék. Gyermekek nem végezhetik felnőtt felügyelete nélkül a tisztítási vagy a karbantartási munkálatokat.
n) Tilos módosítani a készülék felépítését paramétereinek vagy kialakításának megváltoztatása érdekében.
o) Tartsa távol a készülékeket tűztől és más hőforrásoktól.
p) A hőkezelésre szánt ételt helyezze megfelelő edénybe. Ragasztót, gyúlékony anyagokat stb. tartalmazó műanyag edények melegítésekor egészségre ártalmas gőzök és füst szabadulhatnak fel.
q) A készüléket gyúlékony anyagoktól távol, falaktól, ablakoktól stb. legalább 20 cm távolságra kell elhelyezni.
r) Ne használja ezt a készüléket tárgyak szárítására, melegítésére vagy kiszárítására.
s) Ne hagyjon ételt a készülékben kikapcsolt állapotban. A felszabaduló nedvesség károsítja a terméket.
t) A használati útmutatót elérhetővé kell tenni, és a felhasználókat ki kell képezni a készülék rendeltetésszerű használatára vonatkozóan. A használati útmutatónak mindig elérhetőnek kell lennie a készülék használati helyén.
u) Célszerű élelmiszer minőségű, karcmentes konyhai eszközöket használni. Tilos az éles és a fém tárgyak használata.
v) Ne helyezzen tárgyakat a fűtőelemekre, sem pedig a készülék aljára.
w) Tilos a készülékre támaszkodni, vagy tárgyakat tárolni rajta.
x) Ne melegítsen ételt zárt edényekben. A bennük fellépő nyomás a hőmérséklet emelkedése miatt robbanást, égési sérüléseket és egyéb sérüléseket okozhat.
y) Ne érintse meg a készülék házát vagy más részeit, sem bekapcsolt állapotban, sem röviddel a kikapcsolás után.
z) Kapcsolja ki a készüléket, mielőtt kihúzza a csatlakozódugót a konnektorból.
aa) Rendszeresen tisztítsa meg a csepegtetőtálcát, hogy megakadályozza a szennyeződések felhalmozódást.

VIGYÁZAT! Annak ellenére, hogy a készülék minél biztonságosabbra lett tervezve, fel lett szerelve megfelelő biztonsági eszközökkel, valamint a felhasználó biztonságát óvó plusz elemek használatának ellenére is fennáll a baleset vagy sérülés veszélye a készülékkel való munka során. A termék használata során járjon el óvatosan és a józan ész szabályai szerint.

3. Üzemeltetés szabályai

A készüléket grillezésre, sütésre és hasonló termikus élelmiszer-feldolgozási folyamatokra tervezték.

Az RCPES-340 modell kereskedelmi használatra készült. A készülék használható éttermekben, szállodákban, étkezdékben stb. A készüléket élelmiszerek tömeggyártásában folyamatosan használni tilos.

A felhasználó felelős a nem rendeltetésszerű használatból eredő bármilyen károkért.

3.1. A készülék leírása

Elölnézet

1 – Bekapcsolásjelző lámpa
2 – Melegítésjelző lámpa
3 – Időzítő tekerőgombja
4 – Hőmérséklet-szabályozó gomb
5 – Grillrács
6 – Grillrács fogója
7 – Grillrács támasza
8 – Csepegtetőtálca

9 – Melegítést szolgáló elemek (beltér, amely nem látható a képen)

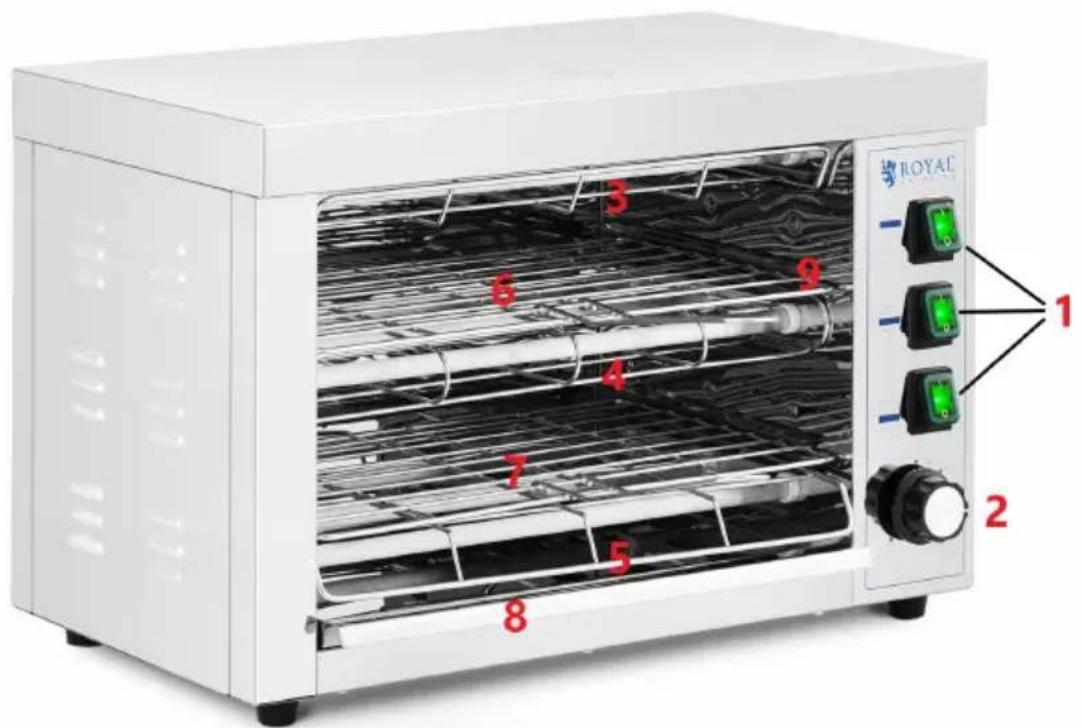

RCPES-340

ROYAC 1 2 3 4 5 6 7 8 9

1 – A fűtőelemek „I/O” kapcsolói (be/ki) (adott szintnek megfelelően, a kapcsoló melletti szimbólum szerint: felső, középső, alsó)
2 – Időzítő
3 – A felső fűtőelem fedele
4 – A középső fűtőelem fedele
5 – Az alsó fűtőelem fedele
6 – Középső grillrács
7 – Alsó grillrács
8 – Csepegtetőtálca
9 – Fűtőelem- és grillrácstartó elemek

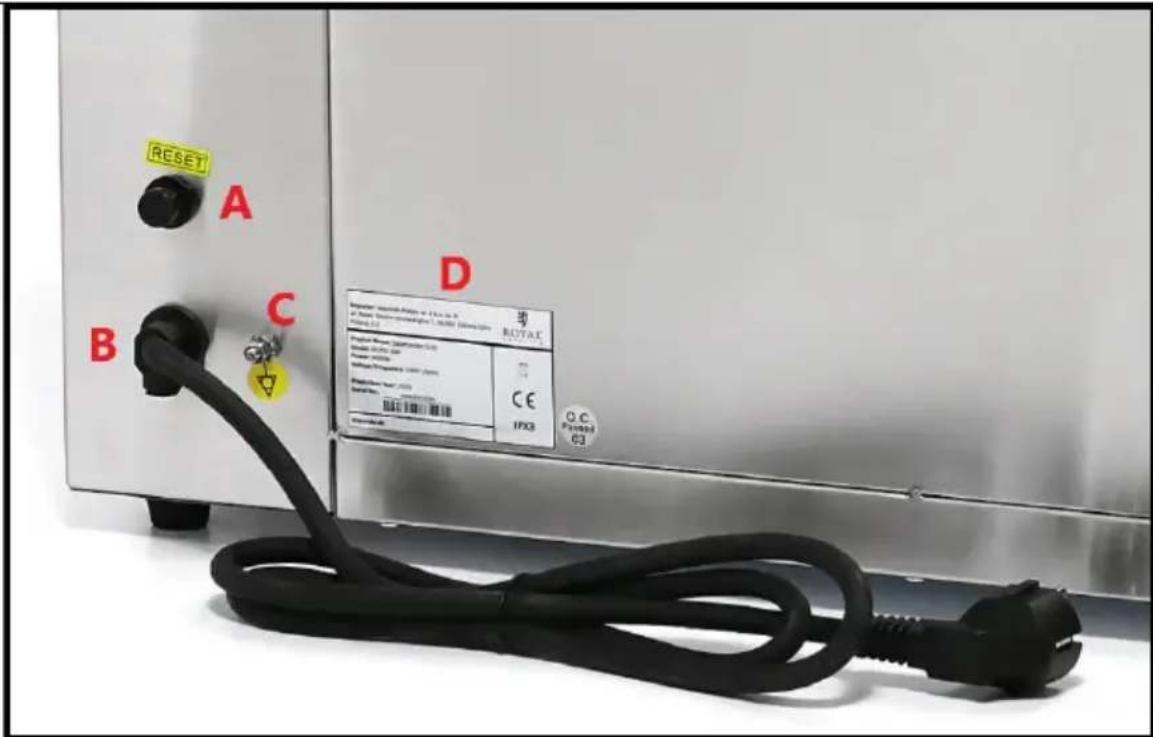

Hátsó nézet:

Mindegyik modellre vonatkozik (RCPES-380 | RCPES-280 | RCPES-340)

RESET A B C D Computer: Incentive 400V or 1.5V or 8 V/ Series: 200V DC voltage Circuit 12 Project Name: Jia#minder 6-0 Model: 10000 GB Power: 30W Power Supply: 100V (200V) Model: 10000 GB CE IPX3 O.C. P=2000.0 63

A – RESET gomb (nem vonatkozik az RCPES-340 modellre)

B – Tápkábel

C – Kiegyenlítő bilincs

D – Műszaki tábla

3.2. Beüzemelés előtt

A KÉSZÜLÉK ELHELYEZÉSE

A készülék környezetének hőmérséklete nem haladhatja meg a 40°C-ot, és páratartalma nem haladhatja meg a 85%-ot. A készüléket úgy kell elhelyezni, hogy biztosítva a jó légáramlást. A készülék mindegyik falától legalább 10 cm távolságot kell tartani. Tartsa távol a készüléket bármilyen forró felülettől. A készüléket mindig egyenes, stabil, tiszta, tűzálló és száraz felületen kell használni, gyermekek és csökkent szellemi, érzékszervi vagy mentális funkciókkal rendelkező személyek számára elérhetetlen helyen. A készüléket úgy kell elhelyezni, hogy a tápkábel villásdugója bármikor elérhető legyen. Ellenőrizni kell, hogy a készülék tápellátása megfelel-e az adattáblán megadott adatoknak!

Az első használat előtt szerelje ki az összes elemet és mossa le őket, valamint mossa le az egész készüléket.

Kiegyenlítő bilincs

A készülék hátulján található egy potenciálkiegyenlítő bilincs, amelyet javasolt a készülék használata előtt potenciálkiegyenlítő rendszerhez csatlakoztatni. Ezt a műveletet szakképzett villanyszerelőnek kell elvégeznie.

A KÉSZÜLÉK ÖSSZESZERELÉSE

RCPES-340

Mielőtt elkezdené a munkát a készülékkel, tegye fel a fűtőelemek védőelemét [3; 4; 5] a tartókra [9]. Minden egyes fűtőelemet megfelelő burkolattal kell védeni!

3.3. A készülék használata

a) Győződjön meg arról, hogy az időzítő [3] és a hőmérséklet-szabályozó [4] gombjai OFF állásban vannak.
b) Dugja be a dugót az elektromos aljzatba.
c) Állítsa be a kívánt hőmérsékletet a [4] gombbal.
d) Állítsa be a sütési időt az időzítő gombjával [3].
e) Grillezés után a fogantyú [6] segítségével húzza ki a grillrácsot [5] (az étellel együtt). Legyen óvatos, és viseljen védőkesztyűt az égési sérülések elkerülése érdekében.
f) A készülékkel végzett munka befejezése után fordítsa el a hőmérséklet-szabályozó gombot [4] OFF állásba, győződjön meg arról, hogy az időzítő gombja OFF állásban van, majd húzza ki a készülék csatlakozóját a konnektorból.

Ha a készülék túlmelegszik, automatikusan kikapcsol. Ebben az esetben a következőket kell tennie:

• állítsa a hőmérséklet-szabályozó gombot [4] és az időzítót [3] OFF állásba,
• hagyja kihülni a készüléket,
• távolítsa el a fekete kupakot a RESET gombról [A], és nyomja meg a készülék újraindításához.

RCPES-340

a) Győződjön meg arról, hogy az időzítő gomb [2] OFF állásban van, és a fűtőelemek [1] „I/O” kapcsolói „O” állásban vannak.
b) Dugja be a dugót az elektromos aljzatba.
c) Kapcsolja be a kiválasztott fűtőelemeket a megfelelő gombokkal [1].
d) Állítsa be a sütési időt az időzítő gombjával [2].
e) Grillezés után a fogantyú [6] segítségével húzza ki a grillrácsot [5] (az étellel együtt). Legyen óvatos, és viseljen védőkesztyűt az égési sérülések elkerülése érdekében.
f) A készülékkel végzett munka befejezése után állítsa a fűtőelemek összes „I/O” kapcsolóját „O” állásba, ellenőrizze, hogy az időzítő gombja OFF állásban van-e, majd húzza ki a készülék csatlakozóját az elektromos aljzatból.

3.4. Tisztítás és karbantartás

a) Minden tisztítás, beállítás vagy tartozékcsere előtt, valamint akkor is, ha a készüléket nem használja, húzza ki a hálózati csatlakozót, és hagyja teljesen kihülni a készüléket.
b) A felület tisztítására csak maró anyagoktól mentes tisztítószereket szabad használni.
c) A készülék tisztításához csak enyhe tisztítószereket szabad használni, amelyek élelmiszerekkel érintkező felületek tisztítására szolgálnak.
d) Minden tisztítás után az összes alkatrészt alaposan meg kell szárítani a készülék újbóli használata előtt.
e) A készüléket hűvös és száraz helyen, nedvességtől és közvetlen napfénytől védve kell tárolni.
f) Tilos a készüléket vízsugárral fröcskölni, vagy vízbe meríteni.
g) Ügyeljen arra, hogy víz ne kerülhessen a készülék burkolatán lévő szellőzőnyílásokba.
h) A szellőzőnyílásokat kefével és sűrített levegővel kell tisztítani.
i) A készüléket rendszeresen ellenőrizni kell, hogy nincsenek-e raja sérülések és megfelelően működik-e.
j) A tisztításhoz puha rongyot vagy szivacsot kell használni.
k) A tisztításhoz nedves, puha rongyot kell használni.
I) Ne használjon éles és/vagy fém eszközöket (pl. drótkefét vagy fém spatulát) a tisztításhoz, mert azok sérülést okozhatnak a készülék felületét bevonó anyagon.
m) Húzza ki a grillrácsot, a csepegtetőtálcát (és RCPES-340 modell esetén fűtőelem védőelemét), hogy megkönnyítse a készülék tisztítását.
n) Rendszeresen tisztítsa meg a csepegtetőtálcát, hogy elkerülje a szennyeződések felhalmozódását.
