Beépités és üzembe vétel elött gondosan olvassa el ésörizze meg ezt a használati utmutató. Ha a terméket továbbadja, mellekelje hozza a használati utmutató is.

Tartalomjegyzék

1 Szimbólumok magyarázata 232
2 Biztonsagi es beszerelési megjegyzésk. 233
3 Acsomag tartalma 235
4 Tartozekok. 235
5 Rendeltetesszeru hasznalat 235
6 Muzaki leiras 236
7 Az LCD-monitor felszerelése 238
8 Az LCD-monitor hasznalata 242
9 Az LCD-monitor apolasa es tiszitasa 245
10 Szavatossag 245
11 Artalmatanitas. 245
12 Muszaki adatok. 246

1 Szimbólumok magyarázata

VIGYAZAT!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása séruléseket okozhat.

FIGYELEM!

Ha nem veszi figyelembe az informaciót, az anyagkárosodást eredményezhet, és káros kihatással lehet a termék mücködésére.

MEGJEGYZÉS

Kiegészto informácok a termek kezelésével kapcsolatosan.

2 Biztonsági és beszerelési megjegyzések

Vegye figylembe a jarmugyarto es a gepjarmuszakma altal eloirt biztonsagi megjegyzeseket es eloirasokat!

A gyártó a bekövetkező károkér t a következő esetakben nem vãllal felelosséget:

szerelési vagy csatlakozásihiba
- a termék mechanikai behatások és túlfeszültsegek miatti sérülse
- a termek kifejezett gyartói engedély nélkūli módosítasa
- az utmutatóban leírt celoktól eltérő felhasználás

FIGYELEM! Sérulésveszély!

• Róvidzárlat veszélye miatt a jarmüelektronikán vegzendő munkák előtt mindigCsatlakoztassa le a minusz polust.
  Kiegészítő akkumulátorokkal rendelkező jarmüveknél arról is csatlakoztassa le a minusz polust.
• A nem megfelelo gezetekcsatlakozások következményekehéppen rovidzárlat miatt
• kábeltúz keletkezhet,
• a légzsák kiold,
• az elektronikus vezerlóberendeźesek megserülnek,
• az elektromos funkciok meghibásodnak (index, féklampa, kurt, gyújtás, világítás).

Ezert vegye figyelembe a kovetkez o megjegyzseket:

• A következő gezétékeken végzendő munkáknálCsak szigetelt kábelsarukat, csatlakozódupókat és lapos dugohüvelyeket használjon:

• 30 (kozvetlen bemenet az akkumulátor positív polusától)
  -15 (kapcsolt positiv gezeték, akkumulátor után)

• 31 (visszamenő gezeték alkumulátortól, föld),
• 58 (tolatólámpa).

Ne hasznaljon sorkapcsokat ('csoki').

• A kábelek csatlakoztatasához préselőfogó (1. ábra 12, 2. oldal) használjon.

• A csatlakozásoknál a kábelt csavarozza a 31-es gezetékhez (föld)

• kábelsaruval és fogazott alatétel egy a jarmúvön lévo foldelócsavarhoz vagy

• kábelsaruval és lemezcsavarral a karosszérialemezhez.

Ugyeljen a jó foldelésérintkezésre!

Az akkumulator minusz polusanak lecsatlakoztatasa eseten a kenyelmi elektronikai berendezesek felejto memoriajabol az osszes tarolt adat trolodik.

• A jarmü felszereltségénék fuggvényében a következő adatokat kell ujból beállitani:

• Rádiókód

• F e d é l z e t ió r a
• Kápcsólórá
  -Fedelzeti szamitogep
• Üléshelyzet

A beállításokra vonatkozó megjegyzésk a vonatkozó üzemeltetési utmutatóban találhatók.

A szereles során vegye figylembe a következő megjegyzéseket:

VIGYAZAT!

• A monitor tuy rogzitse, hogy az semmilyen korulmenyek kozott (éles fékezés, bözlekedési baleset) ne szabadulhasson el es ne okozhassa a jarmu utasainak sérulését.
• Ne rögzítse a monitor tólgezák hatáskörzetében, mivel annak kioldása esétén sérulésveszély áll fenn.

Elektromos alkatreszeken vegzendő munkáknál vegye figyembe a következő megjegyzéseket:

• Elektromos gezetékek feszültsegénék Ellenőrzséhez csak diódás Ellenőrző lampát (1. ábra 1, 2. oldal) vagy feszültsegmérőt (1. ábra 2, 2. oldal) használjon.

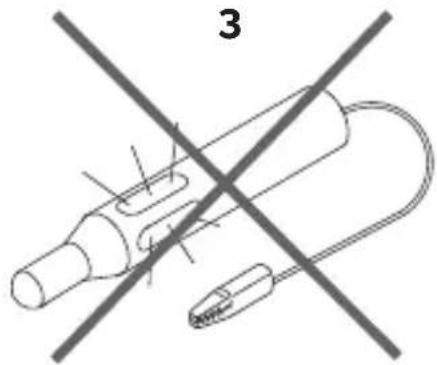

  Világítótesttel rendelkező Ellenőrző lámpák (1. ábra 3, 2. oldal) tól nagy áramot vesznek fel, ami a járnu-elektronikát károsíthatja.

• Elektromos csatlakozások kialakításanál ügyeljen arra, hogy azok

• ne legyenek megtörve vagy megcsavarodva,

• ne surolódjanak peremeken,

• ne legyenek vedelem nélkül éles peremuátvezét séken keresztülvezetve (3. ábra, 3. oldal).

• Szigetelje le az összes összekötest és csatlakozást.

• Biztositsa a kábeleket mechanikus igénybevétel Ellen kábelkötővel vagy szigetelőszalaggal, pédául a meglévő gezétékeken.

Vegye figyembe az LCD-monitor kezelésével kapcsolatos következő megjegyz séket:

VIGYAZAT!

• Azoka személyek (beleérte a gyermekeket is), akik fizikai, érzékszervi vagy szellemí kéksségeik, illetve tapasztalatlanságuk vagy tudatlanságuk miatt a terméket nem tudják biztonságosan használni, ezt a terméket nem használhatják felelos személy felügyelete vagy utasítása nélkül.

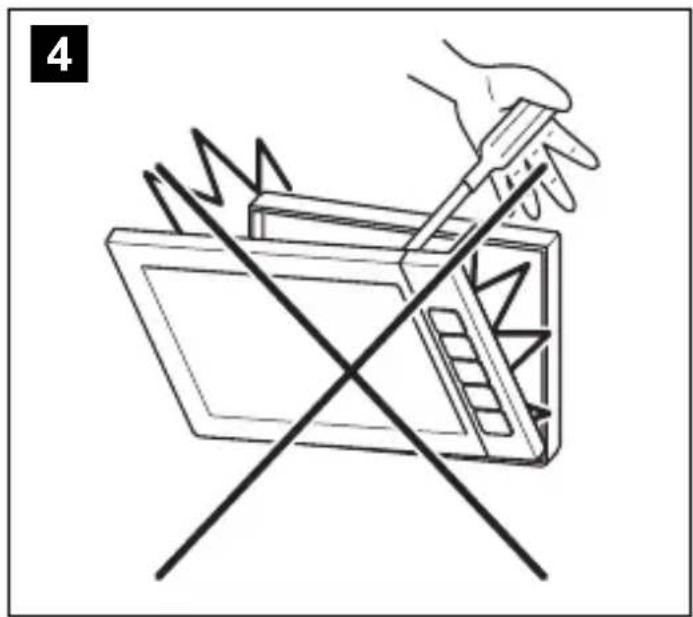

• Ne nyissa fel a monitor (4. ábra, 3. oldal).

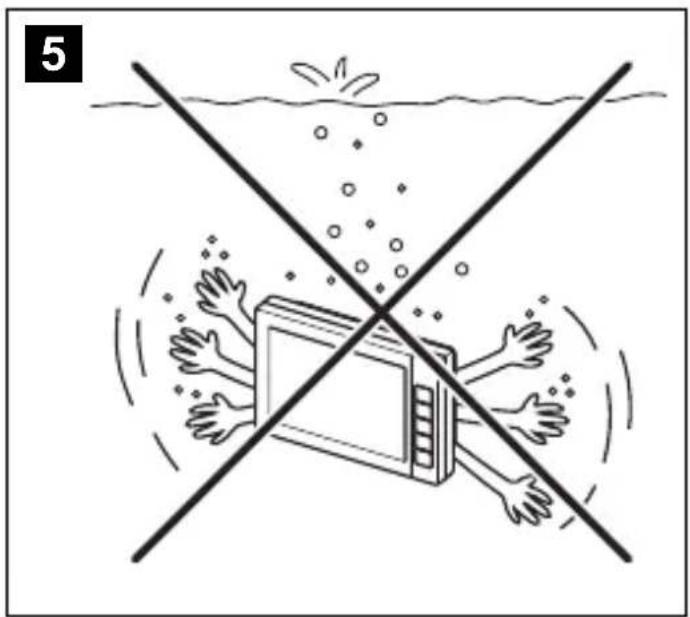

• Semmilyen esetben se merítse a monitorort vizbe meriteni (5. ábra, 3. oldal); a monitor nem vizállo.

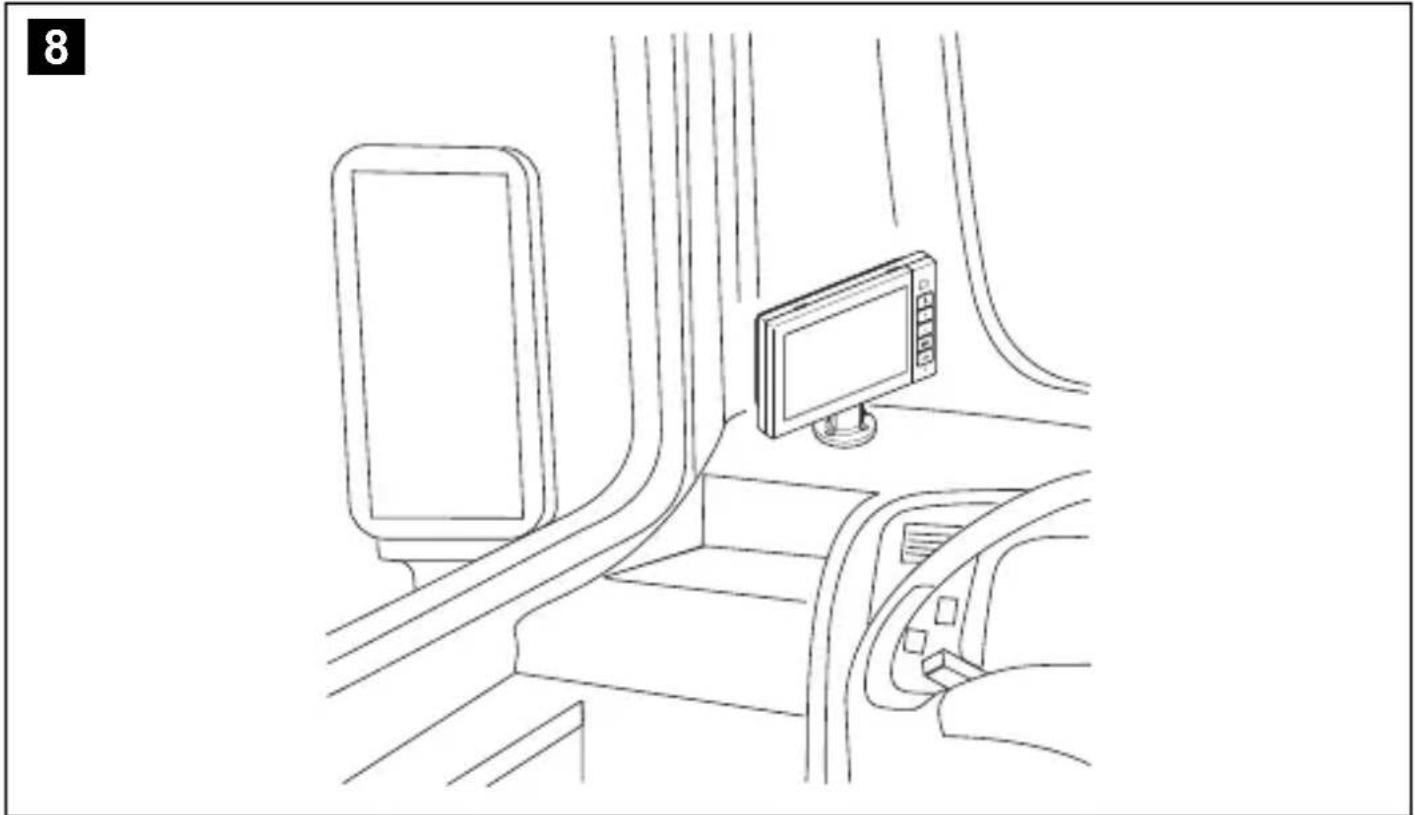

• A monitor nem akadályozhatja a kilátást gezetés közben (8. ábra, 4. oldal).
• Ne kezelje a monitor tnedves kézzel.
• Helyezze üzemen kívül a monitor, amennyiben a burkolata megşérult.

FIGYELEM!

• Megfelelo feszültseget csatlakoztasson.
• Ne használja a monitor t oylan helyeken, amelyek
• közvetlen napsugárzásnak vannak kiteve,
• erős hómér séklet-ingadozásnak vannak kiteve,
• nagy páratartalommal rendelkeznek,
• rossz szellőzésse lbirnak,
• porosak vagy olajosak.
• Ne nyomkodja az LCD-kijelzót.
• Ne ejtse le a monitor.
  Ha a monitorj jarmuvekben hasznalja, akkor a jarmu motorja az uzemeltetes soran legyen bekapcsolva, hogy a jarmu-akkumulator ne meruljon le.
• A képminőség romolhat, ha erős elektromágnes mezők vannak a kölben. Ezérnt ne használja a monitorort kihangosítok kölében.

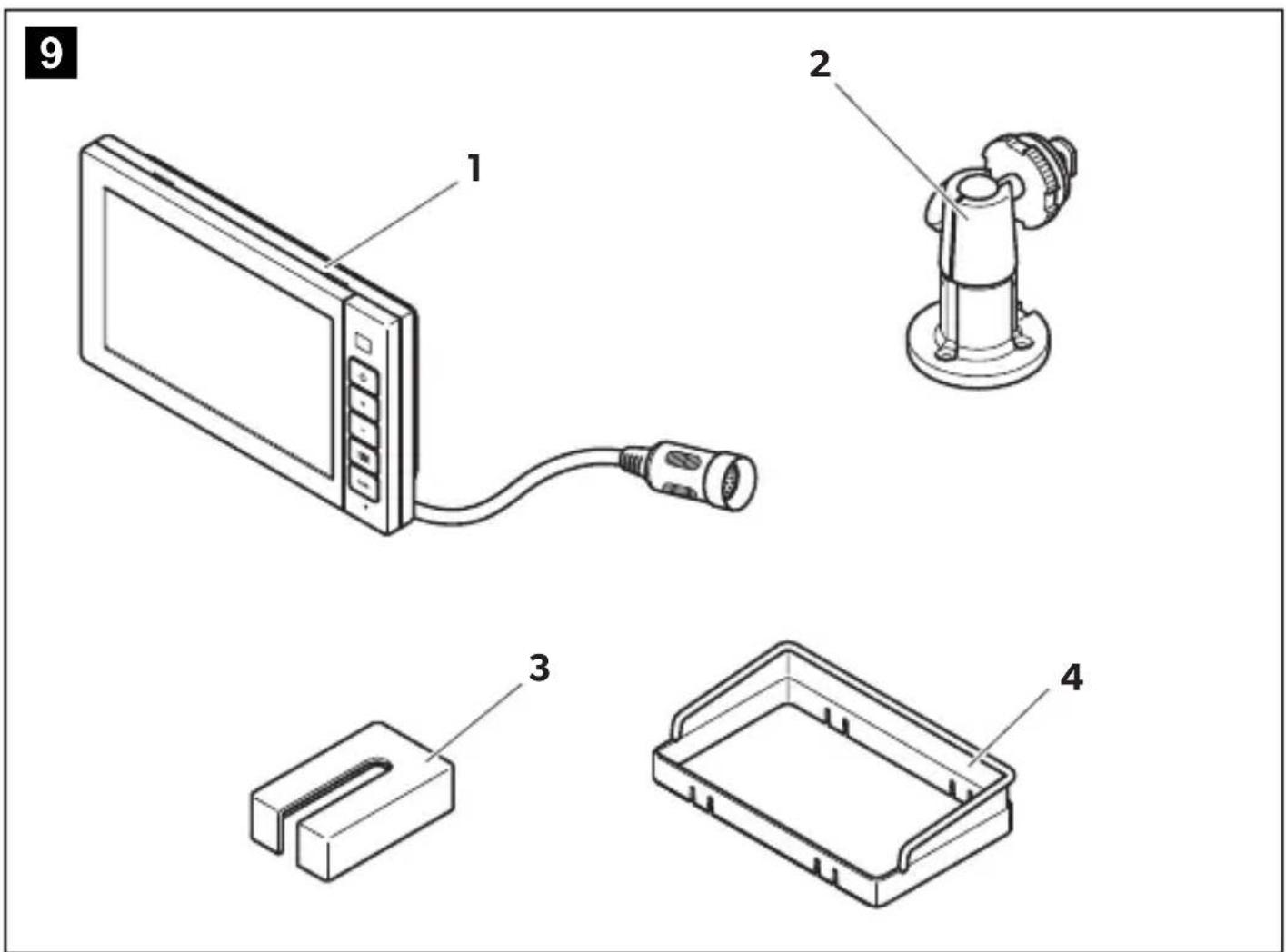

3 A csomag tartalma

Szám 9.ábra, 4. oldal	Mennyi-seg	Megnevezés	Cikkszám M55LX M75LX
11 Monitor 9600000063 9600000064
21 Monitorartó			9102200193
31 A monitorartó burkolata
41 Napellenző		9102200200	9102200201
-1 Csatlakozókábel			9102200196
-	-	Rögzítőanyag

4 Tartozékok

Tartożekként kaphato (nincs mellekelve):

Megnevezés	Cikkszám
Infravörös távirányító	9102200199

5 Rendeltetésszerő használat

A PerfectView M55LX (cikkszám: 9600000063) és M75LX (cikkszám: 9600000064) LCD-monitorok elósorban jarmüvekben való felhasználásra készültek. Kamerák (pédául videós tolatórendszer) vagy más videoforrások csatlakoztatására használható.

Az LCD-monitorok valamennyi jarmüben hasznalhatók.

Ezeket az LCD-monitorokat ipari használatra tervezték.

6.1 Mūkōdési leirás

Az LCD-monitor olyan monitor, amelyhez kamerák (pédául videós tolatórendszer) vagy egyéb videooforrások (pédául DVD-készülék) csatlakoztathátok. A videooforrások kozott át lehet kapcsolni.

A monitor olyan vezérlovezetékek rendelkezik, amelyekkel automatikusan aktivalhatok a kamerák.

A monitoral legfeljebb négy kamera üzemeltethető. A szokásos vezérles mellett a négy kamera automatikus modban egymás után kapcsolhátó. A monitor olyan távolságelzővel is rendelkezik a kijelzőn, amely hátrameneti fokozatba kapcsolva automatikusan aktivalódk (CAM1).

A monitor kijelzője a levehető napellenzővel védhető avakítás Ellen.

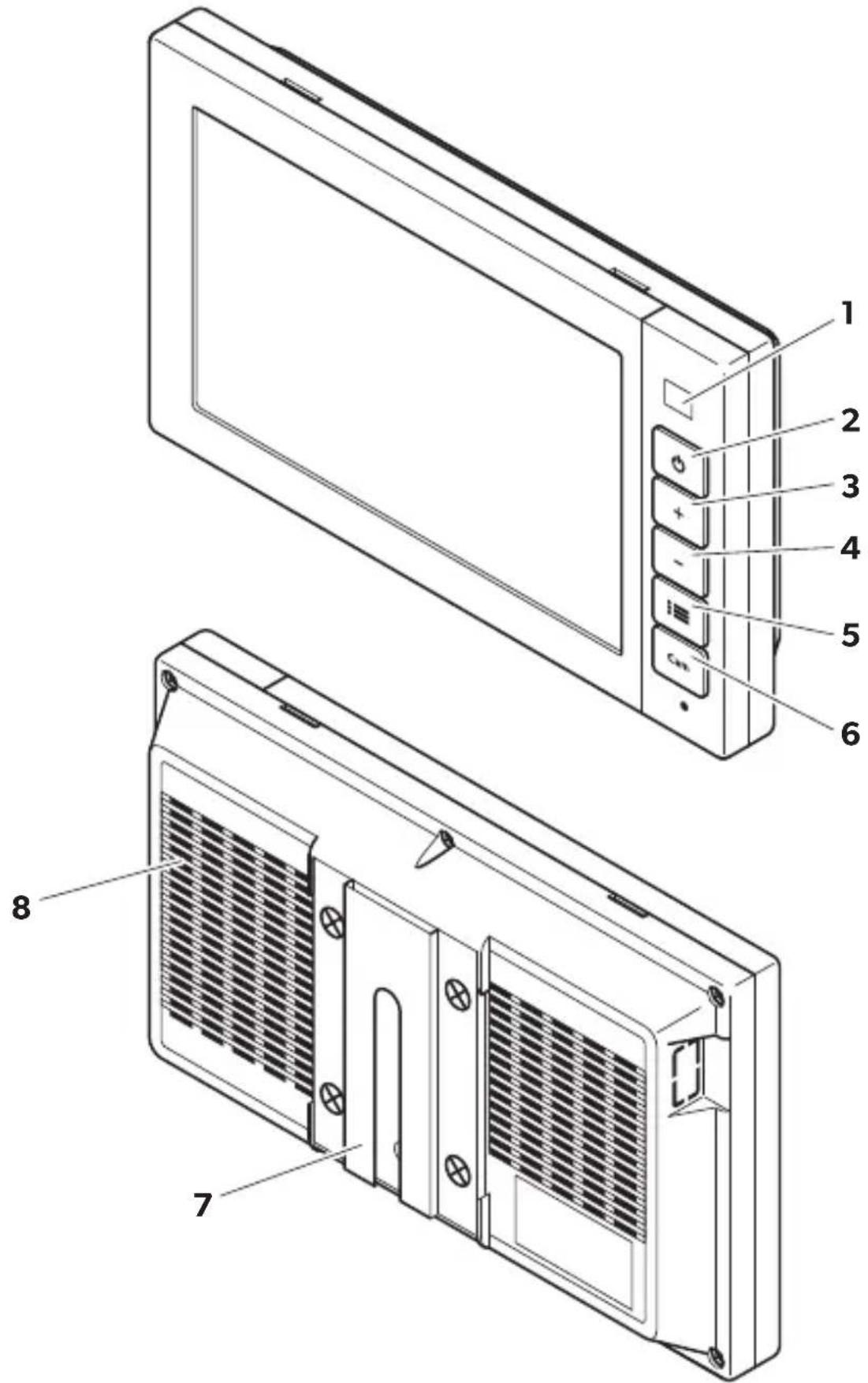

6.2 Kezelőelemek

A monitor on a következő kezelőelemeket találja:

Szám 10.ábra, 5. oldal	Megne- vezés	Leirás
1 Érzékelőablak a sötétítési funkció számára A kijelző fényereje automatikusan a környezeti fényviszonyokhoz igazodik.
2 ÓBe- és kikapcsolja a monitor. A gomb pirosan világít, ha a monitor készenléti üzemnédban van. Zölden világít, ha a monitor be van kapcsolva.
3 + 1. Növeli a fényerőt. 2. Növeli a kivalasztott paramétr értékét, ha megnyitottak egy menüt.
4 - 1. Csökkenti a fényerőt. 2. Csökkenti a kivalasztott paramétr értékét, ha megnyitottak egy menüt.
5	··	1 . B e
		2. Felhívja a beállítandó paramétrereket.
		A paramétrerek a kõvetkező sorrendben vannak elosztva a képernyő három oldalán:
		1. oldal: Kép
		-Fényerő ( „Brightness“)
		-K o ntr raszt ( „Contrast“)
		-Szín ( „Colour“)
		-Hangerő ( „Volume“)
		-Automatikus fényerő-szabályozás („Auto Dim“)
		-Távolság ( „Distance“): A tívolságjelzők beállítása
		2. oldal: Opciök
		-Nyelv ( „Language“): „Német“, „Angol“, „Francia“, „Olasz“, „Holland“, „Spanyol“, „Portugál“, „Orosz“
		-Skála ( „Scale“): Távolságjelek be-vagy kikapcsolásá
		-1. kamera/2. kamera/3. kamera/4. kamera („Camera1/Camera2/Camera3/Camera4“): „Normál“ vagy „TÜkrözött“
		-Érzel Kenység ( „Sensitivity“): Az éjszakai fényerő-szabályozó funkció bekapsolásí határérétékének beállításá
		3. oldal: Automatikus keresés
		-Automatikus keresés („Auto search“): Bekapsolja az automatikus kameraüzemet (a kamerák beállíthato idõszakkontént bekapsolnak, pédául ferőhely-felügyelettel rendelkező lószlító utanfutóknál).
		-1. kamera/2. kamera/3. kamera/4. kamera („Camera1/Camera2/Camera3/Camera4“): A kapcsolásí időköz beállításá
		-Visszaállítás ( „Default“): Az összes paramétr gyári beállításá

6 CAM Az egyik kameráról a masikra kapcsol

7	M	o	n	i
8	H	a	n	g

7 Az LCD-monitor felszerelése

7.1 Szükséges szerszámok (1. abra, 2. oldal)

A beepitéshez és szereléshez a következő szerszámok szükségesek:

• Mérőszalag (4)
• Pontozó (5)
  Kalapács (6)
  Furofejkeszlet (7)
  Furogep (8)
• Csavarhuzó (9)

Az elektromos csatlakoztatáshoz és teszteléséhz a következő segédeszközok szükségesek:

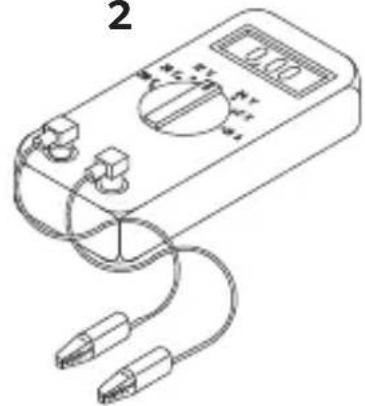

Diódas的概率 (1) vagy voltmero (2)
- Szigetelőszalag (10)
Horezsugarodotmlo

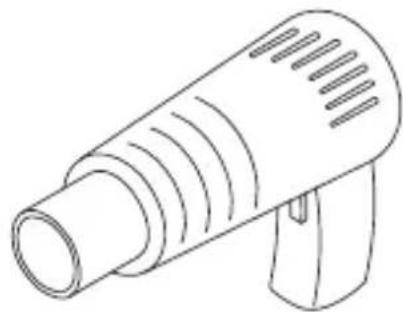

Hólegfúvó (11)
- Préselöfogó (12)
- Adott esetben forrasztópáka (13)
- Adott esetben forrasztócin (14)
- Adott esetben kábelátvezető hüvelyek

A kábelek rögzítéséhz adott esetben még kabelkötzők lehetnek szüksègesek.

7.2 A monitor felszerelése

VIGYAZAT! Sérulésveszély!

A monitor helyét úgy kell kivalasztani, hogy a jarmúutasai semmikiéppen ne sérlhessenek meg miatta (pl. erós fékezéskor, kozúti baleset esétén).

A szerelés során vegye figylembe a következő megjegyzéseket:

• Valasszon olyan helyet a felszereléshez, amely akadálytalan ralatást biztosít a monitorra (6. ábra és 7. ábra, 3. oldal).
• A monitor tilos a fej utkozesi tartományaban vagy a legzsakok kinyilasi tartományaban felszerelni. Ellenkező esetben serulésveszély all fenn.
• A monitor nem akadályozhatja a kilátást vezétés közben (8. ábra, 4. oldal).
• A felszerelés helyének sík felületünek kell lennie.
  Ellenorizze, hogy a kivalasztott felszerelési hely alatt elengedő hely kinalkozik-e az alatetek és anyák rögzítéséhez.

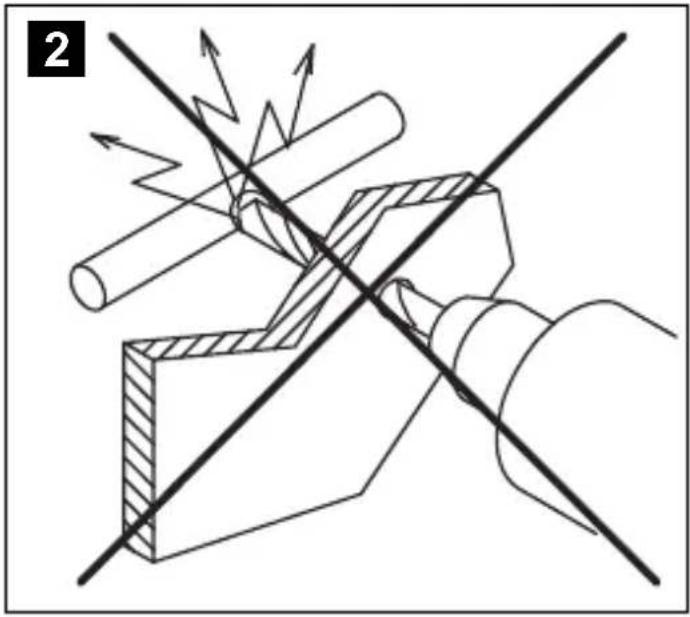

• Elóször azt Ellenőrizze, hogy a fúró átjutásához elegendő szabad hely áll-e rendelkezésre (2. ábra, 3. oldal).
• Vegye figyembe a monitor sulyat. Szükség eseten gondoskodjon segédeszközöról (nagyobb alatetek vagy lemezek).
• Biztositsa, hogy a csatlakozókábelt el tudja vezetni a monitorig.

A szerelési hely meghatározása (11. ábra, 6. oldal)

Helyezze a monitor t a monitorartora.
Helyezze el a monitort próbaképpen a rogzített tartólábbal.
Rajzolja rá a tartólám sarkainak helyét a múszerfälra.
Vegye le a monitora monitorartorol.

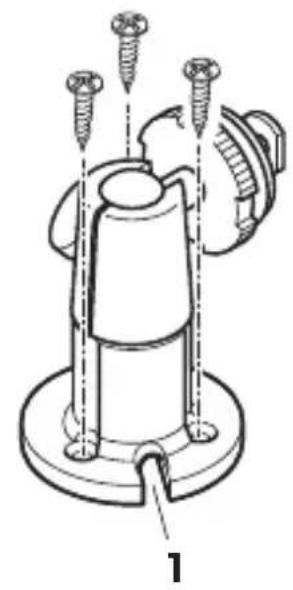

A monitorortó felcsavarozása a múszerfalra (12. ábra, 6. oldal)

Tartsa a tartólabat az előzőekben berajzolt helyen.
Rögzütse a monitorartót az önmetsző csavarokkal.

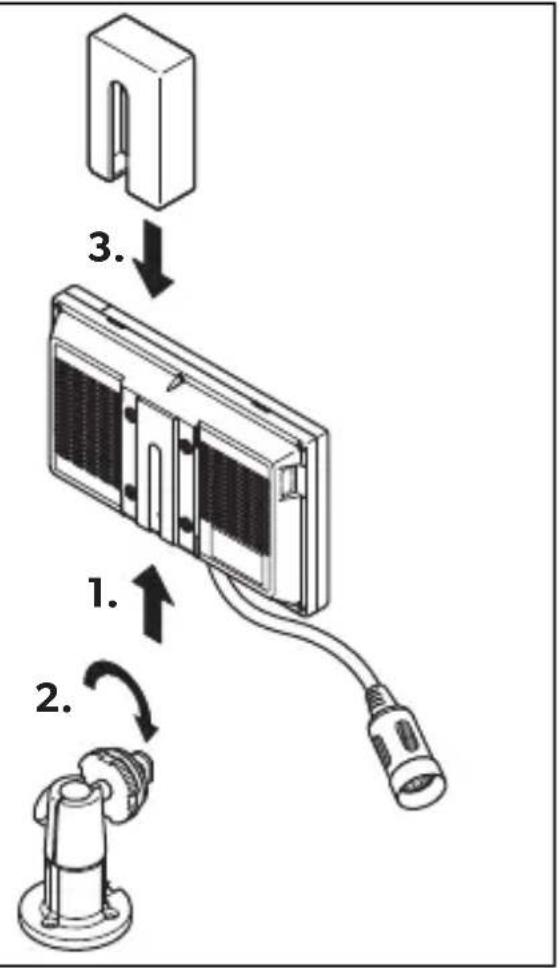

A monitor rögzítése

Helyezze rá a monitora monitorartóra, majd rogzítse a recézett fejú csavarokkal (11. ábra, 6. oldal).

Tolja rá a burkolatot a monitoron lévo monitorortára.

7.3 A monitor elektromos csatlakoztatása

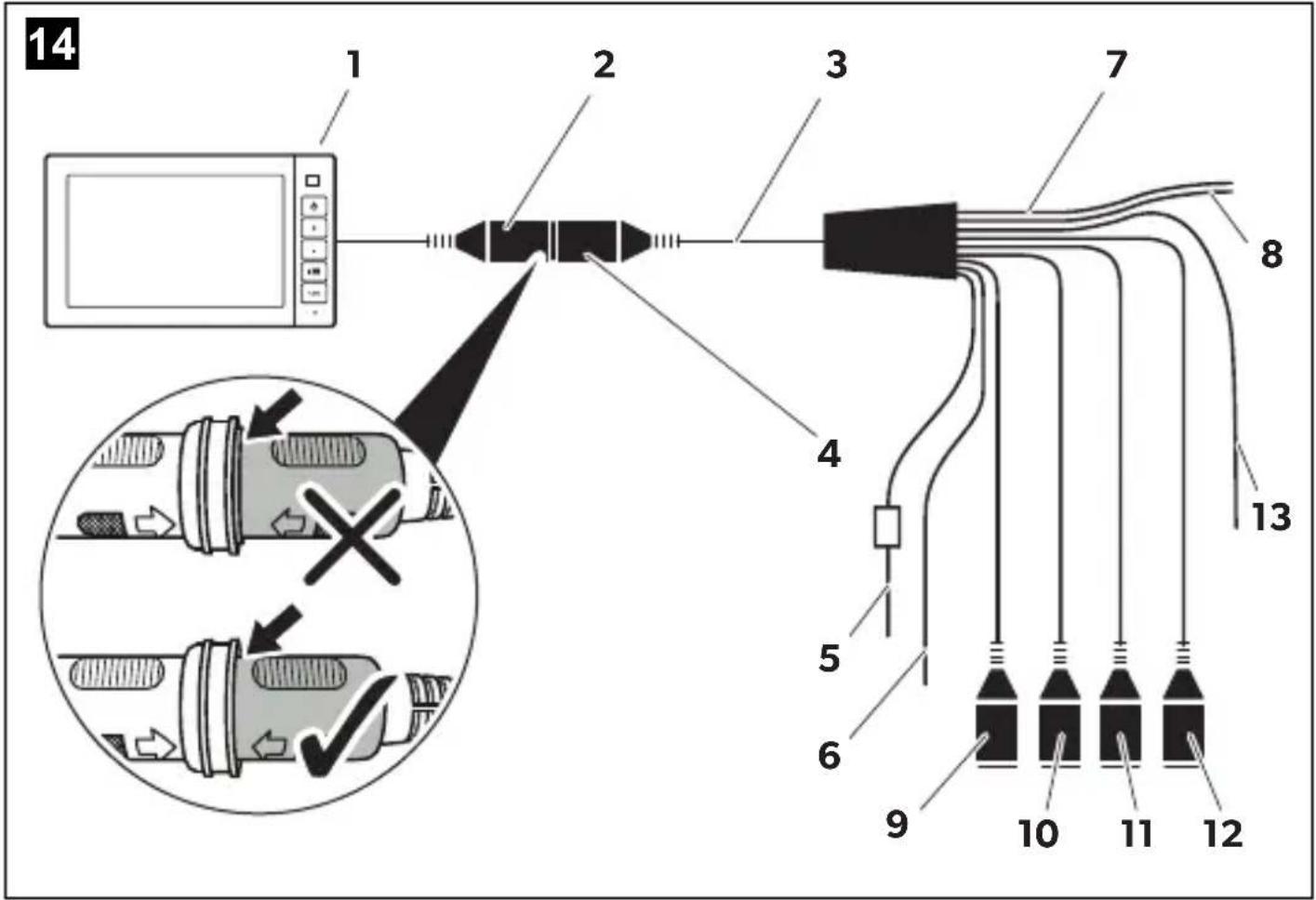

Az LCD-monitor kapcsolási rajzát itt találja: 14. ábra, 7. oldal.

Szám Megnevezés

1	M	o	n	i	t	o	r
2	20-pólusú aljat
3	M	o	n	i	t	o	r
4	2	0	p	ó	l	u	s
5	12-24 V-os pozitív kábel (piros): Csatlakozás a gyújtás positív pálusára (kapcsolt pozitív, 15. kapocs) vagy az akkumulátor positív pálusára (30. kapocs)
6	Testkábel (fekete): Csatlakozás a típforrás negativ pálusára
7	Kábel (zöld): CAM1 videobemenet gezérlöbemenete, pl. a tolatólámþhoz való csatlakoztatásra
8	Kábel (fehér): CAM2 videobemenet gezérlöbemenete, pl. oldalkamera
9	CAM1 6-pólusú aljzata (csatlakoztatás az 1. videooforrásra)
10	CAM2 6-pólusú aljzata (csatlakoztatás a 2. videooforrásra)
11	CAM3 6-pólusú aljzata (csatlakoztatás a 3. videooforrásra) videoejel-felismerésse
12	CAM4 6-pólusú aljzata (csatlakoztatás a 4. videooforrásra, videoejel-felismerésse)
13	Kábel (kék): CAM3 videobemenet gezérlöbemenete Ha a rendszert ezzel a gezérlövezetékkel aktivalják, akkor az összes gomb funkció nélkül marad (a DIN EN 1501-1 szerint).

FIGYELEM!

A szakszer'tlen kabelhelyezesek es kabel-osszekotteteck ismetelten hibas mukodest eredmenyeznek vagy alkatreszek serulését okozzák. Az utolagosan felszerelt komponensek tartós es hibatlan mukodsesnek feltetele a szakszer'en kialakitott kabelhelyezés es kabel-osszekottetes.

A csatlakozókábelek elhelyeze sé során tartsa szem el'tt a következőket:

• A csatlakozókábelek átvezetésenél lehtősseg szerinteredeti átvezetések vagy más átvezetési lehtőssegeket használjon, pl. szellozőrácsokat. Ha nincsenek átvezetésk, akkor 22 mm 0 lyukat kell furnia. Először azt Ellenőrizze, hogy a fúró átjutásához elegendő szabad hely állererendelkezésre (2. ábra, 3. oldal).
  Fedje le a furatot az atvezetővel (12. ábra 1, 6. oldal) a monitorortó talplapjában. 240

• A kabel séruléseit megelözende, a kábelek elhelyezésénél mindig tartson legendó távolságot a forró jarmualkatrészektól (lámpek, ventilátorok, fútes stb.).

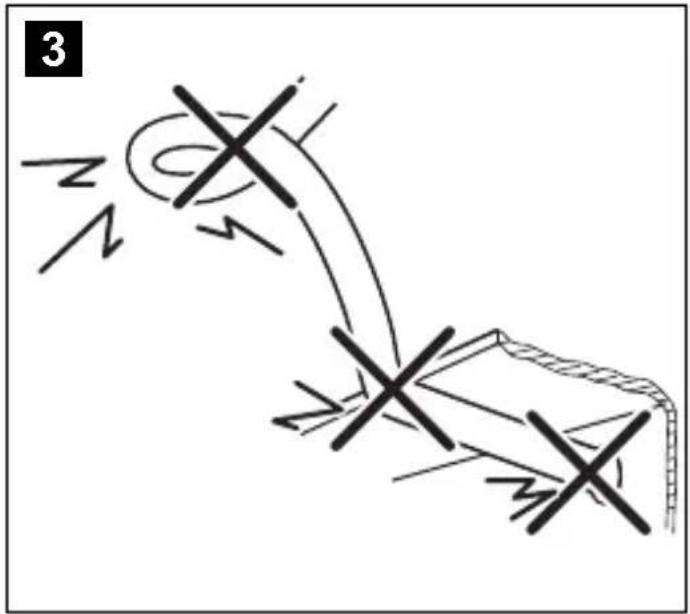

• A kábelek elhelyezéskor (3. ábra, 3. oldal) ügyeljenarra, hogy azok

• ne legyenek tulsagosan megtorve vagy megcsavarodva,

• ne surolódjanak peremeken,
• ne legyenek védelem nélkū l'éles peremú átvezetéseken keresztülvezetve.

A monitor csatlakoztatása videós tolatórendszerként (14. ábra, 7. oldal)

Helyezze el a monitorortó csatlakozókabelét a múszerfalon.
Dugja be a monitorkabel csatlakozódupojat (2) a csatlakozókabel (3) aljzataba (4). A csatlakozóduponak hallhatoan a helyere kell ugrania.

FIGYELEM! Sérulésveszély!

A tapforrasra valo csatlakoztataskor ügyeljen a megfelelo polaritasra.

Csatlakoztassa a csatlakozókabel piros és fekete kabelét egy megfelelo típforrásra:

• Csatlakoztassa a piros kábelt (5) a 15-ös kapocsra (gyújtás).
• Csatlakoztassa a fekete kábelt (6) a 31-es kapocsra (test).

Ha a monitor tárameneti fokozatba való kapcsoláskor aktivalni szerétrné, akkor a zöld kábelt (7) csatlakoztassa a tolatólámpa positív gezetékére.

MEGJEGYZÉS

Ha a zöld kabel (7) feszültseget kap, a tolatokamera aktivalódik. A tolatokamera elsobbségetálvez.

Ha a monitor például az irányjelő használatakor szeretné aktivalni, akkor csatlakoztassa a következő vezérlókábelt az irányjelők egyik positiv gezétékère:

• fehér kábel (8), kék kábel (13)

MEGJEGYZÉS

Ha ez a gezérólókábel feszültseget kap, akkor a CAM2 és CAM3 videobemenet aktivalódk.

Ez a vezérlő kabel pl. az oldalkamera aktivalására szolgáló jelvezetékent FUNCIONÁL AZ index használata közben.

Szükség eseten kõsse össze a csatlakozókábel CAM1 (9) aljatát az 1. videoforrás (pl. tolatokamera) csatlakozódugójával.
Szükség esetén kõsse össze a csatlakozókábel CAM2 (10) aljatát a 2. videoforrás (pl. oldalkamera) csatlakozódugójával.
Szükség eseten kõsse össze a csatlakozókábel CAM3 (11) aljatát a 3. videoforrás (pl. kamera) csatlakozódugójával.

MEGJEGYZÉS

Vegye figyembe a videorendszer aramfelvetelet. A kamerak futessel vannak ellatva. Az aramerosseg legfeljebb 1,5 A lehet (három kamera futési üzemmodban). Az akumulatorra való kozvetlen csatlakoztatasnál használjon szakaszolot. Igy konnyedén leválaszthatja a videorendszer az akumulatorról, ha hossabb ideig nem használja a jarmúvet.

Kiegésztőtolatokameracsatlakoztatása(utanfutózem)

Szükség esetén kõsse össze a csatlakozókabel CAM4 aljzatát (12) a kiegészítő tolatokamera csatlakozódugójával.

8 Az LCD-monitor használata

8.1 A monitor bekapcsolása

Kikapcsolt monitor esétén nyomja meg a „ö" gombat (10. ábra 2, 5. oldal) a monitor bekapcsolásához.

Agombzoldenvilagit.
Megjelenik az atvitt kép.

8.2 A monitor kikapcsolása

Nyomja meg a ^ gombat (10. abra 2, 5. oldal) a monitor kikapcsolasahoz.
A gomb pirosan vilagit.
Megaszünik a kép.

8.3 A monitor beállítása

A kōvetkezō mídon állíthatja be a monitor t a kívánsága szerint (10. ábra, 5. oldal):

Nyomja meg a(z) gombat (5) a kivant paraméterek kivalasztásához.
A beallithato parameterek a kovetkez o sorrendben jelennek meg:

1. oldal: Kép

-Fenyero(“Brightness”):0-100
-Kontraszt (,^ Contrast"):0-100

• Sánchez ( „ Col�ours " ) : 0
• 100
  -Hangero (,Volume^ ) :0-100
• Automatikus fenyero-szabályozás ("Auto Dim") Be, Ki
  -Tavolsag("Distance"):A tavolsagjelek beallitasa("Tavolsagjelek beallitasa" fej.,245. oldal)

2. oldal: Opciok

• Nyelv („Language“): „Német“, „Angol“, „Francia“, „Olasz“, „Holland“, „Spanyol“, „Portugal“, „Orosz“
• Skála ("Scale"): Be, Ki (Távolságjelek be-vagy kikapcsolása)
• 1. camera/2. camera/3. camera/4. camera ("Camera1/Camera2/Camera3/Camera4"): "Normál" vagy „Tükrözöttt"
• Erzékenység ("Sensitivity"): 1, 2 Aż éjszakai fényerő-szabályozó funkció bekapcsolási határéritekének beálítása a vakitáselkerülésé érdekében.

Fenyero-szabalyozó modban két fokozatban állithato a bekapcsolási határerték

3. oldal: Automatikus keresés

• Automatikus keresés (",Auto search"): Be, Ki Bekapcsolja az automatikus kameraüzemet (a kamerák beállítható idǒszakkontént bekapcsolnak, pédául feröhely-felügyelettel rendelkező lóSZállító utánfutóknál).
• Kam. késl. ("Cam. Delay"): A kapcsolási időköz beallitása (2 és 20 mp Közt)
• Visszaállítás ("Default"): Az összes paramétr gyári beállítása

A kivist parameter beallitasahoz nyomja meg a ^ + ^ gombat (3) vagy a ^ - ^ gombat (4).
A kivalasztott parameter ertekenek novelseheznyomja meg a ^ + ^ gombat (3).
A kivalasztott parameter ertekenek csokkenteseheznyomja meg a _, - " gombat.(4).

8.4 Videoforras beallitasa

A videoforras beallitasyhoz a kovetkez'o modon jarjon el (10. abra, 5. oldal):

Ha at szeretné kapcsolni a videoofrást, akkor nyomja meg a „CAM" (6) gombot.
A monitor az „1. kamera - 2. kamera - 3. kamera - 4. kamera" sorrendben vǎltja a kamerákat.

MEGJEGYZÉS

Ha a kamerákat automatikusan szeretné körbekapcsolni: lásd „Az automatikus keresés beállítása" fej., 244. oldal.

8.5 Az automatikus keresés beállitása

Az automatikus keresés beallitásához a következő moledon járjon el (10. ábra, 5. oldal):

Nyomja addig a(z) " (5) gombat, mig meg nem jelenik az „AutomATUS keresés" menu.
Nyomja meg a ^ + ^ gombat (3) az automatikus kereses bekapcsolasahoz.
A monitor előre beállitott időközónként, az „1. kamera – 2. kamera – 3. kamera – 4. kamera” sorrendben automatikusan ványtja a kamerákat.

Az elso körkapcsolás után márCsak a csatlakoztatott kamerával rendelkező bemenetek jelennek meg.

Ebben az üzemmodban nincs hangvisszajelzés.

A kijelzés idötartamát 2 és 20 masodperc kózt allithatja be.

Nyomja addig a(z) " (5) gombot, mig meg nem jelenika Kam. késl." menu.
Nyomja meg a ^ + ^ (3) gombot a kamerak megjelenitési idejenek noveléséhez.

Nyomja meg a „-“ gombat (4) a kamerák megjelenítési idejének csökkentéséhez.

Az automatikus keresés befejezese

Nyomja addig a(z) " (5) gombat, mig meg nem jelenik az „Automatikus keresés" menu.
Nyomja meg a " + " gombat (3) az automatikus keresés kikapcsolásához.

8.6 Utánfúto-kamera ésszlelese

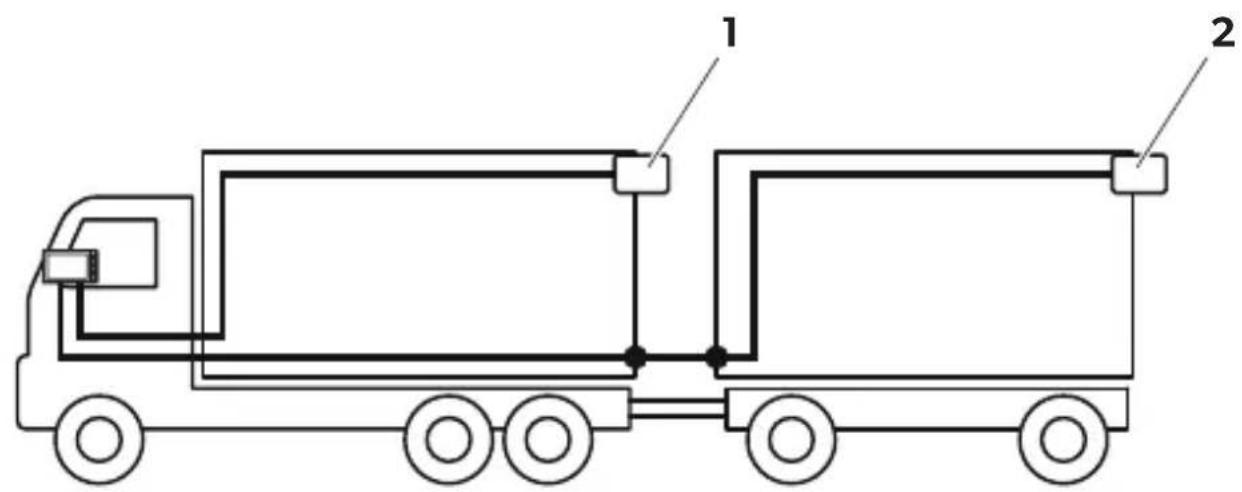

Erre a funkcióra utánfúto-kamera használata esétén van szükség (13. ábra, 6. oldal), ha a rendszer automatikusan, a hátrameneti fokozaton keresztül aktivalódk.

• Egy kamera van csatlakoztatva (peldául vontatójármú utánfutó nélkül): a CAM1 csatlakozóra csatlakoztatott kamera (1) lesz aktivalva
• Két kamera van csatlakoztatva (például vontatójármú utanfutóval): a CAM4 csatlakozóra csatlakoztatott kamera (2) lesz aktivalva (a CAM1 inaktiv).

8.7 Távolságjelek beállitása

A távolságjek beállításához a következő moledon járjon el (10. ábra, 5. oldal):

Nyomja addig a(z) " (5) gombat, mig meg nem jelenika „Skála" menu.
Megjelennek a beallithato tavolsagjelek.
Nyomja meg a ^ + ^ gombot (3) a pirossal kiemelt tavolsagjelek elmozditasahoz.
Nyomja meg a " - " gombat (4) a kovetkez'tavolsagjel kivalasztasahoz.
Nyomja meg a(z) (5) gombot a beallitas befejezeséhez.

9 Az LCD-monitor ápolása és tisztlításá

FIGYELEM! Sérulésveszély!

• Ne használjon éles vagy kemeny eszközöket a tisztíshoz, mivel azok a monitor séruluişét okozhatják.
• Távolítsa el a kábeleket a monitor tiszítása elótt, hogy ne keletkehzessen rovidzárlat.

Alkalmanként tisztítsa meg a monitort puha, nedves kendővel.

10 Szavatosság

A termékre a tórvény szerinti szavatossági időszak érvényes. A termék meghibásodása esétén forduljona gyártói lerakathoz (a címeket lásd jelen utmutató hátoldán), illetve az illetékes szakkeres-kedőhöz.

A javításhoz, illetve a szavatossági administrztráciohoz a következő Dokumentumokat kell beküldenie:

• hibás részegységek,
• a számla vásárlási datummal rendelkező másolatát,
• a reklamácio okát vagy a hibát tartalmazó leirást.

11 Artalmatlanítás

A csomagolóanyagot lehetőleg a megfeleloújrahasznositható hulladék kózé tegye.

Ha a terméket veglegesen kivonja a forgalomból, kérjuk, tajekozódjon a legközelebbi hulladékártalmatlanító kozpontnál vagy a szakkereskedǒjénél az idevonatkozó artilmat-lanítási elóirásokkal kapcsolatosan.

12 Mûszaki adatok

	M55LX M75 LX
Cikkszám: 9600000063 9600000064
Típus: Color TFT LCD
Kijelzőményet: 5" (12,7 cm) 7" (17,8 cm)
Fényerő: kb. 350 cd/m2 kb. 400 cd/m2
Kijelző felbontása (víszintes x fuggőleges):	385000 pixel
Téveszabány. PAL/NTSC (automatikus átkapcsolás)
Üzemi feszültseg:	12-30 V---
Teljesítményfelvétel:	max. 10 W
Üzemi hórmársklet:	-20°C és 70°C bözött
Tárolási hórmársklet: -25°C és 80°C bözött
Légnedvesség:	maximum 85%
Rezgésállóság:	6 g
Mérétek (sz x m x h):	146 x 87 x 26	190 x 110 x 26
Súly:	350 g	400 g

Engedélyek

A keszülk E13-as engedellyel rendelkezik.

dometic.com

YOUR LOCAL DEALER

dometic.com/dealer

YOUR LOCAL SUPPORT

dometic.com/contact
