HASZNÁLATI ÚTMUTATÓ Dolceclima Compact 8 M OLIMPIA SPLENDID

KEZELÉSI ÉS KARBANTARTÁSI ÚTMUTATÓ

HU

NÁVOD K POUŽITÍ A ÚDRŽBĚ

cs

Figyelmeztetés: tüzveszély

1.1 - A MELLÉKELT ALKATRÉSZEK JEGYZÉKE....10

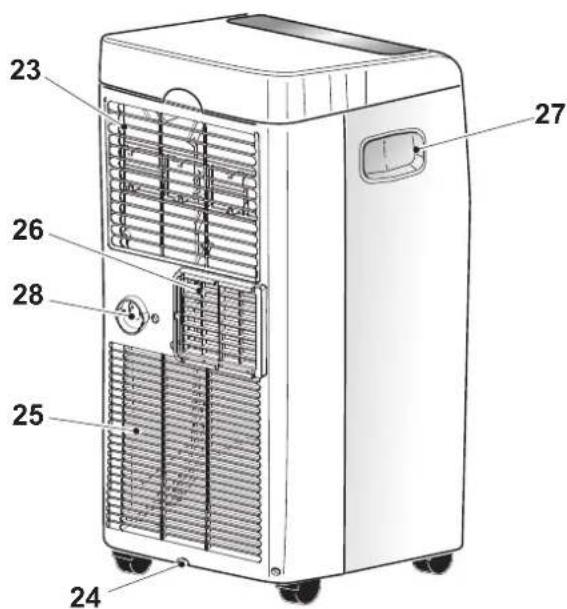

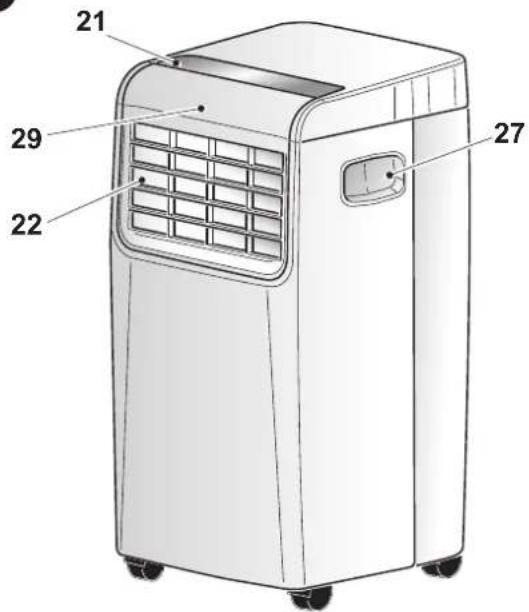

1.2 - A FÖBB ALKATRÉSZEK AZONOSÍTÁSA....10

2. - TELEPÍTÉS....11

2.1 - A LÉGKONDICIONÁLÓ SZÁLLÍTÁSA....11
2.2 - FIGYELMEZTETÉSEK....11
2.3 - MOZGATHATÓ TELEPÍTÉS 11
2.4 - RÖGZÍTETT TELEPÍTÉS 12
2.5 - ELEKTROMOS CSATLAKOZÁS....12
2.6 - ÜRÍTÉS 12
2.6.a - Használat páramentesítőként 12

3. - A BERENDEZÉS HASZNÁLATA 12

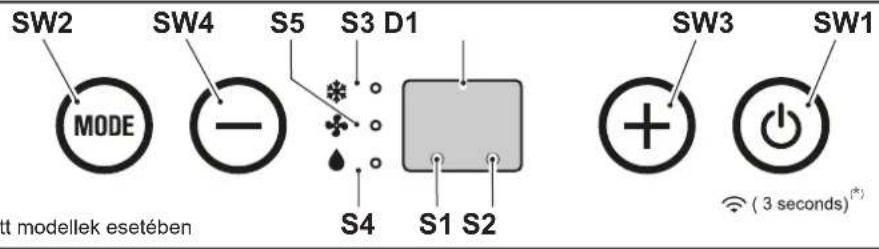

3.1 - A KEZELÖFELÜLETEN LÁTHATÓ GOMBOK ÉS JELZÉSEK....13

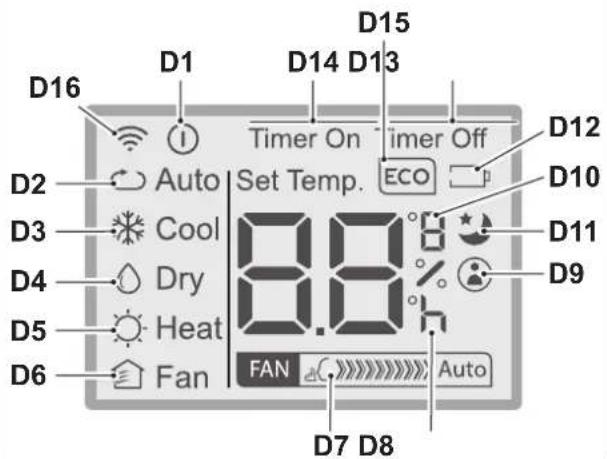

3.2 - A TÁVIRÁNYÍTÓN TALÁLHATÓ GOMBOK....13

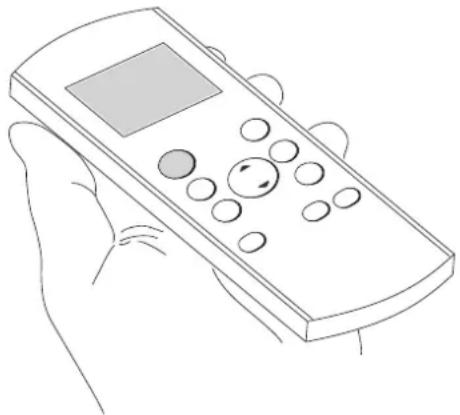

3.3 - A TÁVIRÁNYÍTÓ HASZNÁLATA 14
3.3.a - Az elemek behelyezése 14
3.3.b - Az elemek cseréje....14
3.3.c - A távirányító helyzete 14
3.4 - A BERENDEZÉS HASZNÁLATA....15
3.4.a - Előkészületek 15
3.4.b - A berendezés be- és kikapcsolása 15
3.5 - VENTILÁTOR (FAN) MÓD 15
3.6 - HÜTÉS (COOL) MÓD 15
3.7 - PÁRAMENTESÍTÉSI (DRY) MÓD 15
3.8 - AUTO (Automatikus) MÓD 16
3.9 - ÉJSZAKAI ÜZEM 16
3.10.- TIMER MÓD 16
3.10.a - Programozott bekapcsolás 16
3.10.b - Programozott kikapcsolás 16
3.11 - HÖMÉRSÉKLET MÉRTÉKEGYSÉG BEÁLLÍTÁSA 16
3.12.- EGYÉB FUNKCIÓK 17
3.12.a - FOLLOW ME funkció....17
3.12.b - Short Cut funkció....17
3.12.c - Auto Újraindítás 17
3.12.d - WIFI 17

4. - TISZTÍTÁS ÉS KARBANTARTÁS ...... 17

4.1.- TISZTÍTÁS 17

4.1.a - A berendezés és a távirányító tisztítása 17

4.1.b - Beszívás oldali légszűrő tisztítása 18

4.1.c - Energiatakarékossági tanácsok 18

4.2.a Kondenzvíz leeresztése....19
4.2.b - Hibakódok 19

5. - MÜSZAKI ADATOK....19

6. -KAPCSOLÁSI RAJZ 19

7. -ÜZEMZAVAROK ÉS LEHETSÉGES MEGOLDÁSOK....20

HU - 1

0 - FIGYELMEZTETÉSEK

0.1. - ÁLTALÁNOS INFORMÁCIÓK

Először is szeretnénk megköszönni, hogy úgy döntött, hogy az általunk gyártott egyik berendezést vásárolta meg.

0.2.-SZIMBÓLUMOK

A következő fejezetben látható piktogramok lehetővé teszik, hogy gyorsan és egyértelműen hozzáférhessen azokhoz az információkhoz, amelyek a gép biztonságos körülmények közötti helyes használatához szükségesek.

0.2.1 - Szerkesztői piktogramok

	Azt jelzi, hogy ezt a dokumentumot figyelmesen el kell olvasni a berendezés üzembe helyezése és/vagy használata előtt.
	Jelzi, hogy a jelen dokumentumot minden karbantartási és/vagy tisztítási művelet előtt figyelmesen el kell olvasni.
	Jelzi, hogy a mellékelt kézikönyvek további információkat tartalmazhatnak.
	Jelzi, hogy információk találhatók a felhasználói kézikönyvben vagy a telepítési kézikönyvben.
	Azt jelzi, hogy a szervizszolgálat szakembereinek a berendezést a telepítési kézikönyvben foglaltaknak megfelelően kell kezelnie.
	Azt jelzi, hogy a berendezés gyúlékony hűtőközeggel működik. Ha a hűtőközeg kifolyik, és külső gyújtóforrásnak van kitéve, tűzveszély áll fenn.
	Tájékoztatja az érintett személyzetet, hogy az ismertetett művelet, ha nem a biztonsági előírásoknak megfelelően végzik el, áramütés veszélyével jár.
	Tájékoztatja az érintett személyzetet, hogy az ismertetett művelet, ha nem a biztonsági előírásoknak megfelelően végzik el, fizikai sérülés veszélyével jár.
	Ez jelzi az érintett személyzet számára, hogy a leírt művelet, ha nem a biztonsági előírásoknak megfelelően kerül végrehajtásra, magas hőmérsékletű alkatrészekkel való érintkezés esetén égési veszélyt jelent.
	Az ezen szimbólummal bevezetett bekezdések nagyon fontos információkat és előírásokat tartalmaznak, különösen a biztonsággal kapcsolatban. A szabályok be nem tartása az alábbi következményekkel járhat:- veszély a kezelők biztonságára- a szerződéses garancia elvesztése- a gyártói felelősség megszűnése.
	Olyan műveleteket jelöl, amelyek végrehajtása szigorúan tilos.
[ZAKC]	Figyelmezteti az érintett személyzetet, hogy a túlmelegedés elkerülése érdekében tilos letakarni a berendezést.

0.3. - ÁLTALÁNOS FIGYELMEZTETÉSEK

AZ ALAPVETŐ BIZTONSÁGI INTÉZKEDÉSEKET MINDIG BE KELL TARTANI AZ ELEKTROMOS BERENDEZÉSEK HASZNÁLATAKOR A TÜZ, ÁRAMÜTÉS ÉS SZEMÉLYI SÉRÜLÉS VESZÉLYÉNEK CSÖKKENTÉSE ÉRDEKÉBEN, BELEÉRTVE A KÖVETKEZÖKET:

A kompresszor károsodásának megelőzése érdekében minden indítás 3 perccel késleltetve van az utolsó kikapcsoláshoz képest.

1. A törvényi előírások értelmében bizalmas dokumentum, az OLIMPIA SPLENDID gyártó kifejezett engedélye nélkül a sokszorosítása vagy harmadik félnek történő továbbítása tilos. A gépeket a gyártó frissítheti, és ezért előfordulhat, hogy a gépek a bemutatottaktól eltérő részletekkel rendelkeznek, de ez nem befolyásolja a kézikönyv tartalmát.

elött bármilyen müveletet (telepítés, karbantartás, használat) végezne, figyelmesen olvassa el ezt a kézikönyvet, és pontosan kövesse az egyes fejezetekben leírtakat.

izze meg gondosan a jelen kézikönyvet az esetleges későbbi használatra.

1. A csomagolás eltávolítása után ellenőrizze a berendezés épségét. A csomagolóanyagok potenciális veszélyforrást jelentenek, ezért a gyermekektől távol tartandók.
2. A GYÁRTÓ NEM VÁLLAL FELELÖSSÉGET A JELEN KÉZIKÖNYVBEN FOGLALT SZABÁLYOK BE NEM TARTÁSÁBÓL EREDŐ SZEMÉLYI SÉRÜLÉSEKÉRT VAGY ANYAGI KÁROKÉRT.
3. A gyártó fenntartja magának a jogot, hogy modelljeit bármikor módosítsa, de ez nincs kihatással a jelen kézikönyvben leírt alapvető jellemzőkre.

1. Az ehhez hasonló légkondicionáló karbantartása veszélyes lehet, mert ezekben a berendezésekben nyomás alatt lévő hűtőközeg és feszültség alatt lévő elektromos alkatrészek találhatók. Ezért a szűrő tisztításán kívül minden karbantartási műveletet kizárólag szervizes szakemberrel szabad elvégeztetni.

2. A jelen kézikönyvben szereplő figyelmeztetéseknek nem megfelelő telepítés és az előírt hőmérsékleti határértékeken kívüli használat a garancia érvényének megszűnésével jár.

3. A szürök szokásos karbantartását, az általános külső tisztítást a felhasználó is elvégezheti, mivel ezek nem járnak bonyolult vagy veszélyes műveletekkel.

4. Az összeszerelés és a karbantartási műveletek során be kell tartani a jelen kézikönyvben és a berendezésre vagy a berendezésbe elhelyezett címkéken feltüntetett óvintézkedéseket, valamint követni kell a telepítés helyén érvényben lévő biztonsági előírásokat, és meg kell tenni a józan ész által javasolt óvintézkedéseket.

1. Az alkatrészek cseréjekor kizárólag csak eredeti OLIMPIA SPLENDID pótalkatrészek használhatók.

1. Ha a berendezést huzamosabb ideig nem használják, vagy senki nem tartózkodik a légkondicionált helyiségben, a balesetek elkerülése érdekében tanácsos a berendezést áramtalanítani.

1. Ne használjon folyékony vagy korrozív tisztítószereket a berendezés tisztításához, ne permetezzen vizet vagy más folyadékot a berendezésre, mert ezek károsíthatják a műanyag alkatrészeket, vagy akár áramütést is okozhatnak.

1. Ne nedvesítse be a beltéri egységet és a távirányítót. Rövidzárlatot vagy tűzet okozhat.

1. Rendellenes működés (például: szokatlan zaj, kellemetlen szag, füst, rendellenes hömérséklet-emelkedés, elektromos diszperzió stb.) esetén azonnal kapcsolja ki a berendezést, és húzza ki a dugaszt a konnektorból.

Az esetleges javításokat kizárólag a gyártó által megbízott szervizközpontokkal végeztesse el, és mindig kérje az eredeti pótalkatrészek használatát. A fenti előírások megszegésével veszélyezteti a berendezés biztonságát.

1. Ne hagyja hosszú ideig működni a légkondicionálót, ha magas a páratartalom, és nyitva vannak az ajtók vagy ablakok.

A nedvesség lecsapódhat és megnedvesítheti vagy károsíthatja a bútorokat.

1. Működés közben ne húzza ki a csatlakozót. Tűz vagy áramütés veszélye. berendezésre nehéz vagy forró tárgyakat elhelyezni tilos.

2. A berendezés elektromos hálózatra történő csatlakoztatása előtt ellenőrizze, hogy az adattáblán közölt adatok és hálózat adatai megegyeznek-e. A berendezést földelt konnektorba kell csatlakoztatni. Az adattábla (20) a berendezés valamelyik oldalán található (2. ábra).

3. A berendezést telepítse a gyártó utasításai szerint. A helytelen telepítés olyan személyi vagy állatoknak okozott sérüléseket és dologi károkat okozhat, amelyekért a gyártó nem vállal felelősséget.

4. Ha a berendezés csatlakozója nem illik a konnektorba, cseréltesse ki egy szakemberrel, ellenőrizze továbbá azt is, hogy a konnektor vezetékeinek keresztmetszete megfelel-e a berendezés teljesítményfelvételének. Konnektor átalakítók és hosszabbítók használata nem ajánlott, de ha erre mégis szükség van, akkor a használt átalakítóknak és hosszabbítóknak meg kell felelniük az érvényben lévő biztonsági előírásoknak, és az áramhordozó képességük (A) nem lehet kisebb, mint a berendezés maximális áramfelvétele.
5. A berendezés nem alkalmas külső időzítővel vagy különálló távvezérlő rendszerrel történő működtetésre.
6. A berendezés kizárólag álló helyzetben használható.
7. A berendezés levegő beszívó és kifúvó rácsait lefedni tilos.
8. A levegő beszívó és kifújó rácsokba idegen tárgyakat tilos bedugni, mert ez áramütést vagy tüzet okozhat, illetve károsíthatja a berendezést.
9. A berendezés használata nem megengedett, ha:

- a keze vizes vagy nedves;

- mezítláb van.

1. A csatlakozó konnektorból történő kihúzásakor ne húzza a berendezés tápkábelét vagy magát a berendezést.
2. A berendezést ne használja közvetlen napfénynek kitett helyen vagy olyan höforrások mint kályha, radiátor vagy más fütőberendezések közelében (3. ábra).
3. Az egységet gázüzemű berendezések közelében használni tilos (3. ábra).
4. A berendezést mindig szintben lévő, sík és stabil felületre kell felállítani.
5. Legalább 50 cm-es szabad helyet kell hagyni a berendezés két oldalán és a hátsó felén, míg a berendezés előtt legalább 50 cm szabad térnek kell maradnia (1. ábra).
6. A berendezést ne tegye a konnektor közvetlen közelébe (4. ábra).
7. Biztosítani kell, hogy a konnektor mindig szabadon megközelíthető legyen, hogy vész-helyzet esetén könnyen ki lehessen húzni a csatlakozót a konnektorból.
8. A csatlakozóhoz nedves kézzel nyúlni tilos.

9. Ne hajlítsa meg túlságosan, ne tekerje meg, ne húzza meg és ne sértse meg semmilyen módon a tápkábelt.

10. A tápkábelt szönyeg, takaró vagy kábelvezetők alatt vezetni tilos. A megbotlás veszélyének elkerülése érdekében a vezetéket mindig egy kevéssé forgalmas helyen kell elhelyezni.

11. Húzza ki a csatlakozót a konnektorból, ha a berendezés hosszabb ideig níncs használatban, vagy senki sem tartózkodik a lakásban.

12. A berendezés használata nem megengedett olyan helyiségekben, ahol a páratartalom nagyon magas (fürdő, konyha stb.).
13. A berendezést a szabadban vagy nedves felületeken használni tilos. Úgyeljen arra, hogy ne ömöljön folyadék a berendezésre. A berendezést csap vagy mosdó közelében használni tilos.
14. A berendezést vízbe vagy egyéb folyadékba meríteni tilos.
15. A berendezés tisztításához használjon nedves rongyot; súrolószereket vagy a felületet károsító anyagokat használni tilos. A szűrők tisztítását a vonatkozó fejezet ismerteti.
16. A túlmelegedést leggyakrabban a berendezésre lerakódott por és szennyeződések okozzák. Távolítsa el rendszeresen ezeket a lerakódásokat a rácsokról egy porszívó segítségével. A művelet megkezdése előtt húzza ki a berendezés csatlakozóját a konnektorból.
17. A berendezés használata nem megengedett olyan helyiségekben, ahol a hőingadozás jelentős, mert kondenzvíz képződhet a belsejében.
18. Az elektromágneses zavar elkerülése érdekében a berendezést más elektromos készülékektől (TV, rádió, számítógép, DVD lejátszó stb.) legalább 2 méteres távolságra kell elhe-lyezni (6. ábra).
19. A berendezés nem használható akkor, ha a helyiségben röviddel a használat előtt rovarirtó szereket porlasztottak, vagy a helyiségben meggyújtott füstölők, vegyszer gözei vagy olajos maradványok vannak.

HU - 4

1. A berendezés csak megfelelően felszerelt szűrőkkel használható.
2. Az illetéktelen személyek által végzett szétszerelési, javítási vagy átalakítási műveletek súlyos károkat okozhatnak, és érvénytelenítik a garanciát.
3. Ha a berendezésen üzemzavar vagy hiba lépett fel, a tápvezeték vagy a csatlakozó meg-sérült, a berendezés leesett, vagy más módon sérült, tilos a használata. Kapcsolja ki a be-rendezést, húzza ki csatlakozót a konnektorból, és ellenőriztesse szervizes szakemberrel.
4. Ne szerelje szét, és ne módosítsa a berendezést.
5. A berendezés saját kezű javítása rendkívül veszélyes.

6. Ha a berendezést nem kívánja tovább használni, húzza ki a csatlakozót a konnektorból, és a tápkábel elvágásával tegye a berendezést üzemképtelenné. Tanácsos továbbá a berendezés potenciálisan veszélyes alkatrészeit veszélytelenné tenni, hogy az üzemképtelen berendezés ne jelenthessen veszélyt pl. a gyerekek számára, ha esetlegesen játszanak vele.

7. A jégmentesítéshez és a berendezés tisztításához a gyártó által ajánlottól eltérő eszközöket használni tilos.

8. A berendezés túlmelegedés ellen védő funkcióval is rendelkezik, amely védi a vezérlőt a túlmelegedéstől. Ha bekapcsol ez a védelem, húzza ki a csatlakozót a konnektorból, és várja meg, hogy a berendezés teljesen kihüljön (ez legalább 20-30 perc), majd dugja vissza a csatlakozót a konnektorba, és indítsa újra a berendezést. Ha a berendezést nem lehet újrajindítani, húzza ki a csatlakozót a konnektorból, és forduljon a szervizszolgálathoz.

9. BIZTONSÁG: 3,15A/250VAC Lassú biztosíték.

0.4. - RENDELTETÉSSZERÜ HASZNÁLAT

• A légkondicionáló berendezés kizárólag a levegő hűtésére vagy páramentesítésére használható (az Ön választása szerint) azzal az egyetlen céllal, hogy a helyiség hőmérsékletét kényelmessé tegye.
• A berendezés kizárólag lakossági vagy azzal egyenértékű használatra alkalmas.
• A berendezés nem rendeltetésszerű használatáért és az ezek következtében fellépő személyeknek vagy állatoknak okozott sérülésekért és dologi károkért az OLIMPIA SPLENDID semmilyen felelősséget nem vállal.

- A légkondicionáló berendezéseket nem szabad gyúlékony gázokat, robbanásveszélyes gázokat tartalmazó környezetben, nagyon párás környezetben (mosodák, üvegházak stb.) felszerelni, vagy olyan helyiségben, ahol más, erős hőforrást termelő gépek találhatók, vagy sós víz vagy kénes víz forrása található.

használjon gázt, benzint vagy más gyúlékony folyadékot a légkondicionáló berendezés közelében.

- Csak a mellékelt tartozékok használhatók (lásd az 1.1. fejezetet). A nem szabványos alkatrészek használata szivárgást, áramütést, tűzveszélyt, sérüléseket és dologi károkat okozhat.

Ezt a terméket csak az ebben a kézikönyvben megadott előírásoknak megfelelően szabad használni. A meghatározottaktól eltérő használat súlyos sérülést okozhat. TÓ NEM VÁLLAL FELELŐSSÉGET A JELEN KÉZIKÖNYVBEN FOGLALT SZABÁLYOK BE NEM TARTÁSÁBÓL EREDŐ SZEMÉLYI SÉRÜLÉSEKÉRT VAGY ANYAGI KÁROKÉRT.

0.6. - Az R290 HÜTÖKÖZEGGEL KAPCSOLATOS FIGYELMEZTETÉSEK

1. A BERENDEZÉS (TÜZVESZÉLYESSÉGI SZEMPONTBÓL A3-AS BESOROLÁSÚ) R290 HÜTÖKÖZEGGEL MÜKÖDIK
2. A BERENDEZÉST EGY OLYAN JÓL SZELLŐZŐ HELYISÉGBEN KELL TÁROLNI, AMELYNEK MÉRETE MEGFELEL A BERENDEZÉS HASZNÁLATÁHOZ ELŐÍRTAKNAK.
3. A BERENDEZÉS KIZÁRÓLAG OLYAN HELYISÉGBEN TELEPÍTHETÓ, HASZNÁLHATÓ ÉS TÁROLHATÓ, AHOL A PADLÓ FELÜLETE MEGHALADJA AZ X MT (X = A TÁBLÁZATBAN MEGJELÖLT ÉRTÉK).

HU - 5

Az R290 hütőközeg mennyisége kg-ban (lásd a berendezésen elhelyezett adattáblát)	0,120	0,130	0,140	0,150	0,160	0,170	0,180	0,190	0,200	0,210	0,220
A használathoz és tároláshoz szükséges minimális helyiségméret ( m^2 )	6 7 7	8 8 9 9	10	10	11

1. A BERENDEZÉSBEN LÉVŐ R290 HÜTÖKÖZEG MENNYISÉGÉT A BERENDEZÉSRE ELHELYE-ZETT CÍMKE MUTATJA.
2. A BERENDEZÉST OLYAN HELYISÉGBEN SZABAD CSAK TÁROLNI, AHOL NINCSENEK FOLYAMATOS ÜZEMÜ GYÚJTÓFORRÁSOK (PL.: NYÍLT LÁNG, GÁZÜZEMÜ BERENDEZÉSEK VAGY VILLAMOS FUTÖBERENDEZÉSEK).
3. Kilyukasztani vagy nyílt lángnak kitenni tilos.
4. Ne felejtse el, hogy a hütőközeg szagtalan is lehet.
5. Az R290 hütőközeg megfelel az uniós környezetvédelmi előírásoknak. A hütőközeg kört annak bármely pontján tilos kilyukasztani.
6. Ne használjon semmilyen más eszközt a leolvasztási folyamat felgyorsítására vagy a tisztításhoz, mint amit a gyártó javasol.
7. A berendezés jégmentesítéséhez vagy tisztításához a gyártó által ajánlottól eltérő eszközök használata tilos.
8. Ha a berendezés telepítése, használata vagy tárolása olyan térben történik, amelyben nem biztosított a szellőzés, olyan helyiséget kell választani, amely úgy lett tervezve, hogy biztosítsa, a villamos fűtőberendezések, kályhák vagy más gyújtóforrások által okozott szivárgásból származó hűtőközeg ne rekedhessen meg.
9. Kövesse a gázokra vonatkozó nemzeti szabályozásokat.
10. Hagyja a szellőző nyílásokat szabadon.
11. A berendezés tárolásakor biztosítani kell a berendezés mechanikai sérülésekkel szembeni védelmét.
12. Bárkinek, aki a hűtőkörökön vagy azok belsejében beavatkozásokat végez, rendelkeznie kell egy olyan, a szakmai követelményrendszer által elismert tanúsítvánnyal, amely igazolja, hogy alkalmas a hűtőközegek biztonságos kezelésére.

1. A biztonsági berendezéseket is érintő műveleteket kizárólag erre szakosodott személyzet végezheti el. Az olyan karbantartási vagy javítási munkálatokat, amelyek egy másik szakember segítségét is szükségessé teszik, kizárólag egy a gyúlékony hűtőközegek használatában jártas személy felügyelete alatt szabad elvégezni.

2. A GYÜLEKONY HÜTÖKOZEGET TARTALMAZÖ BÉRENDEZÉS SZÁLLÍTása

Lásd a szállításra vonatkozó előírásokat.

1. A BERENDEZÉSRE ELHELYEZETT SZIMBÓLUMOK

Lásd a helyi előírásokat.

1. A GYÚLÉKONY HÚTÓKÖZEGET TARTALMAZÓ BERENDEZÉS ÁRTALMATLANÍTÁSA

Lásd a vonatkozó nemzeti előírásokat.

1. A BERENDEZÉS/ESZKÖZÖK TÁROLÁSA

A berendezést a gyártó utasításai szerint kell tárolni.

1. A BECSOMAGOLT (NEM ÉRTÉKESÍTETT) BERENDEZÉS TÁROLÁSA

A csomagolásnak biztosítania kell, hogy a benne található berendezés mechanikai sérülése esetén se léphessen fel hűtőközeg-szivárgás.

Az együttesen tárolható berendezés alkatrészek mennyiségét a helyi előírások szabályozzák.

1. A KARBANTARTÄSSAL KAPCSOLATOS TUDNIVALÖK

a) A terület ellenőrzése

A gyúlékony hűtőközeget tartalmazó rendszereken végzett beavatkozások megkezdése előtt kötelező biztonsági ellenőrzéseket végezni, és ezek keretében meggyőződni arról, hogy a tűzveszély minimális. Tegye meg a következő óvintézkedéseket a hűtőközeget tartalmazó rendszeren még a használatot megelőzően végzett beavatkozások előtt.

b) Munkavégzés

A munkavégzés során biztosítani kell a megfelelő ellenőrzést, annak érdekében, hogy a gyúlékony gáz vagy göz jelenléte okozta kockázatok a lehető legkisebbek legyenek.

c) A teljes munkaterület

A karbantartással megbízott személyzetnek, és a munkaterületen tartózkodó további dolgozóknak is ismer-

HU - 6

niük kell az elvégzett beavatkozások típusát. A szük helyen történő munkavégzés kerülendő. A munkaterület környékét el kell keríteni. A gyúlékony anyagok ellenőrzésével gondoskodni kell a terület biztonságáról.

d) A hütőközeg jelenlétének ellenőrzése

A területet a megfelelő hűtőközeg szivárgáskereső műszerrel mind a munkavégzés megkezdése előtt mind a munkálatok közben ellenőrizni kell, annak érdekében, hogy a kezelő tájékoztatást kapjon az esetlegesen tűzveszélyes légkör kialakulásáról. Ellenőrizni kell, hogy a szivárgáskereső műszer alkalmas-e a gyúlékony hűtőközegekkel történő használatra, vagyis szikramentes, megfelelően le van zárva, vagy kivitelezéséből adódóan biztonságos.

e) Tüzoltó készülékek jelenléte

Ha a légkondicionáló berendezésen vagy a hozzátartozó valamely alkatrészen magas hömérsékleten végzett munkálatokra van szükség, gondoskodni kell a megfelelő tűzoltó eszközök jelenlétéről. A fel-töltési terület közelében száraz porral vagy szén-dioxiddal oltó készüléket kell tartani.

f) Gyújtóforrások hiánya

Áz a dolgozó, aki a hütőrendszeren olyan munkálatokat végez, amelyek gyúlékony hütőközeget tartalmazó vagy korábban ilyen közeggel töltött csővezetékeket érintenek, nem használhat gyújtóforrásokat oly módon, hogy az tűz- vagy robbanásveszélyes helyzeteket idézhessen elő. Minden lehetséges gyújtóforrást, így a dohányzást is, kellően távol kell tartani a telepítés, javítás, lefejtés és ártalmatlanítás helyétől, mert a területen végzett műveletek során gyúlékony hütőközeg kerülhet a környező térbe. A munkavégzés megkezdése előtt át kell vizsgálni a berendezés környékét gyúlékony anyagokat és tűzveszélyes helyzeteket keresve. Helyezzen el a dohányzást tiltó jelzéseket.

g) Jól szellőző terület

A rendszer elindítása vagy a magas hömérsékleten végzett munkálatok megkezdése előtt gondoskodni kell arról, hogy a telepítés a szabadban legyen, illetve a területen biztosított legyen a megfelelő szellőzés. A megfelelő mértékű szellőzést a munkavégzés teljes idejére biztosítani kell. A szellőzés akkor megfelelő, ha biztonságosan eloszlatja az esetlegesen a levegőbe kerülő hűtőközeget, és lehetőleg a szabadba vezeti azt.

h) A hütöberendezésen végzett ellenőrzések

Ha valamelyik elektromos alkatrészt ki kell cserélni, mindig olyan alkatrészt kell választani, amely megfelel a felhasználási célnak és a megadott műszaki követelményeknek. A karbantartásra és a műszaki segítségnyújtásra vonatkozó gyártói irányelveket mindenkor be kell tartani. Ha kétsége merül fel, vegye fel a kapcsolatot a gyártó szerviztechnikusával. A gyúlékony hűtőközegeket használó be-rendezéseken a következő ellenőrzéseket kell elvégezni: ellenőrizni kell, hogy a terhelés mértéke ösz-szeegyeztethető-e annak a helyiségnek a méreteivel, ahová a hűtőközeget tartalmazó alkatrészek el-lettek helyezve; meg kell vizsgálni továbbá, hogy a szellőzőrendszer és a szellőző nyílások megfelelő-en működnek-e, és nincsenek-e lefedve; hűtőközeg-kör használata esetén pedig azt is ellenőrizni kell, hogy van-e hűtőközeg a másodlagos körben; és, hogy a gépen elhelyezett jelölés továbbra is látható és olvasható-e. Az olvashatatlanná vált jelzéseket és jelöléseket ki kell cserélni. Meg kell vizsgálni azt is, hogy a csővezetékek és a hűtő rendszer alkatrészei olyan helyzetbe lettek-e felszerelve, ahol nem áll fenn annak a lehetősége, hogy olyan anyaggal kerülnek kapcsolatba, amely elkorrodálja a hűtőkö-zeget tartalmazó alkatrészeket. Ez alól azok az esetek képeznek kivételt, amelyekben az alkatrészek anyaguknál fogva ellenállóak a korrózióval szemben, vagy megfelelően védve vannak a korrózió ellen.

i) Az elektromos berendezéseken végzett ellenőrzések

Az elektromos berendezések javításának és karbantartásának a kezdeti biztonsági ellenőrzéseket és az alkatrészek átvizsgálását is magukban kell foglalnia. Ha a biztonságot veszélyeztető hiba lép fel, tilos a rendszert feszültség alá helyezni egészen addig, amíg a hibát el nem háritották. Műszakilag megfelelő ideiglenes megoldások alkalmazása megengedett abban az esetben, ha a hiba nem javítható ki azonnal, de a berendezést továbbra is üzemben kell tartani. Ezt továbbá jelezni kell a berendezés tulajdonosának is, hogy minden fél számára ismert legyen. A kezdeti biztonsági ellenőrzések a következőkből állnak: annak ellenőrzése, hogy a kondenzátor nincs-e feltöltődve. Ezt az ellenőrzést a szikraképződés szempontjából biztonságos feltételek mellett kell elvégezni. Ellenőrizni kell továbbá azt is, hogy az elektromos alkatrészek és a feszültség alatt lévő vezetékek nincsenek-e kitett helyzetben a rendszer feltöltése, visszaállítása vagy átmosása közben, valamint ellenőrizni kell a földelés folytonosságát is.

1. A LEZÁRT ALKATRÉSZEK JÁVÍTÁSA

a) A lezárt alkatrészek javításának idejére (még a lezárt alkatrészek fedelének stb. eltávolítása előtt) minden áramforrást ki kell kötni abból a berendezésből, amelyen a munkálatokra sor kerül. Ha feltétlenül szükség van arra, hogy a berendezés áramellátása a munkálatok idejére is csatlakoztatva legyen, akkor a legveszélyesebb pontra egy folyamatosan üzemelő szivárgáskereső müszert kell elhelyezni, amely figyelmezteti a kezelőt az esetlegesen kialakuló veszélyhelyzetekre.

b) Ügyeljen fokozottan a következők betartására, annak érdekében, hogy az elektromos alkatrészeken végzett munkálatok közben a burkolatok ne sérüljenek olyan módon, amely megváltoztatja a biztonsági szintet. Ilyenek pl. a kábelek sérülései, a túl nagy számú csatlakozás, az eredetitől eltérő jellemzőkkel rendelkező csatlakozók, sérült tömítések, hibásan beszerelt tömszelencék stb. Ellenőrizze, hogy a berendezés biztonságosan lett-e beszerelve. Ellenőrizze, hogy a tömítések vagy tömítő elemek állapota biztosítja-e, hogy a tűzveszélyes légkör ne kerülhessen a burkolatokon belülre. Kizárólag a gyártó előírásainak megfelelő pótalkatrészek használhatók.

A szilikontartalmú tömítőanyagok használata csökkentheti bizonyos szivárgáskereső berendezések hatékonyságát. A kivitelüknél fogva biztonságos alkatrészeket nem kell a munkálatok megkezdése előtt leválasztani az áramforrásról.

24. A KIVITELÜKNÉL FOGVA BIZTONSÁGOS ALKATRÉSZEK JAVÍTÁSA

Ne tegye ki a rendszert semmilyen induktív terhelésnek vagy állandó kapacitív terhelésnek anélkül, hogy ne ellenőrizné, hogy a feszültség és az áramerősség mértéke nem haladja-e meg a használt berendezésre megengedett értékeket. A kivitelüknél fogva biztonságos alkatrészek az egyetlenek, amelyek a munkavégzés idejére akkor is feszültség alatt maradhatnak, ha tűzveszélyes légkör van jelen. A vizsgáló rendszer áramerősségének meg kell felelnie a megadott értékeknek. Az alkatrészek cseréjéhez csak a gyártó által megadott pótalkatrészek használhatók. A megadottól eltérő alkatrészek használatakor egy esetleges szivárgás hatására a hűtőközeg meggyulladhat.

25. KÁBELEK

Ellenőrizze, hogy a kábelek nem kopottak-e, és nincsenek-e kitéve korróziónak, túlzott mértékű nyomásnak, rezgéseknek, éles széleknek vagy bármilyen más kedvezőtlen környezeti feltételnek. Az ellenőrzés közben vegye figyelembe az elöregedést vagy a kompresszor, ventilátor vagy más hasonló egységek által keltett folyamatos rezgések hatását is.

26. A TÜZVESZÉLYES HÜTÖKÖZEGEK ÉSZLELÉSE

A hűtőközeg esetleges szivárgásainak kereséséhez potenciális gyújtóforrásokat használni tilos. Gázforrasztót (vagy más nyílt lánggal működő keresőrendszert) használni tilos.

27. SZIVÁRGÁSKERESÉSI MÓDSZEREK

A tüzveszélyes hütőközeggel üzemelő berendezések esetében az elfogadott szivárgáskeresési módszerek a következők: Használjon kifejezetten gyúlékony hütőközegekhez tervezett mérőműszereket, bár előfordulhat, hogy ezek érzékenysége nem megfelelő, vagy, hogy szükség van ezek újrakalibrálására. (A szivárgáskereső műszert olyan térben kell kalibrálni, ahol nincs jelen hütőközeg.) Győződjön meg arról, hogy a szivárgáskereső nem potenciális gyújtóforrás, és megfelelő a használt hütőközeghez. A szivárgáskereső műszeren be kell állítani a hütőközeg gyulladási koncentrációjának alsó határértékét (LFL), és a műszert használt hütőközegnek és a kívánt gázkoncentrácionak (maximum 25%) megfelelően kell kalibrálni. A szivárgáskereső folyadékok a hütőközegek többségével használhatók, de a klórtartalmú tisztítószerek kerülendők, mert reakcióba léphetnek a hütőközeggel, és korrodálhatják a rézvezetékeket. Ha felmerül a szivárgás gyanúja, minden nyílt lángot el kell oltani vagy el kell távolítani. Ha olyan szivárgás lett bemérve, amelynek megszüntetése csak hegesztéssel lehetséges, a teljes hütőközeg-mennyiséget le kell engedni a rendszerből, vagy (elzáró szelepek segítségével) el kell szigetelni a rendszer egy a szivárgástól távol eső részére. A hegesztés előtt és közben a rendszert oxigénmentes nitrogénnel (OFN) kell feltölteni.

28. ELTÁVOLÍTÁS ÉS KIÜRÍTÉS

A hütőrendszeren végzett javításokhoz vagy bármilyen egyéb beavatkozásokhoz kövesse az ilyen rendszerek esetében bevett eljárásokat. Mindezek mellett fontos, hogy – mivel gyúlékony hütőközegekről van szó – a lehető legmegbízhatóbb eljárásokat kövesse. Vegye figyelembe az alábbiakat:

• Fejtse le a hütöközeget;
• Öblítse át a rendszert inert gázzal;
• Ürítse ki a rendszert;
• Öblítse át ismét inert gázzal;
• Nyissa ki a rendszert vágással vagy hegesztéssel.

A hütőközeg-töltetet a megfelelő tartályokba gyűjtse össze. A biztonság érdekében tisztítsa ki a rendszert oxigénmentes nitrogénnel (OFN). Lehet, hogy ezt a műveletet többször meg kell ismételni. Ne használjon sürített levegőt vagy oxigént ehhez a művelethez.

A tisztítás menete a következő: töltse fel a vákuum alatt lévő rendszert oxigénmentes nitrogénnel (OFN), és folytassa a feltöltést egészen addig, amíg a nyomás el nem éri az üzemi értéket. Ekkor engedje le a rendszerből az oxigénmentes nitrogént (OFN), és helyezze a rendszert ismét vákuum alá. Ismételje addig a műveletsort, amíg a teljes hűtőközeg-töltet nem távozik a rendszerből. Az utolsó oxigénmentes nitrogén

(OFN) használatakor a rendszert légköri nyomásra kell vinni ahhoz, hogy használni lehessen. Ez a müvelet alapvető fontosságú akkor, ha hegeszteni kell a csöveken. Ellenőrizze, hogy a vákuumszivattyú kifúvó csonkja gyújtóforrásoktól távol legyen, és biztosított legyen a megfelelő szellőzés.

29. TÖLTÉSI MÜVELETEK

A hagyományos töltési lépések betartása mellett a következő feltételeknek is teljesülniük kell.

Biztosítsa, hogy a berendezés feltöltése során ne keveredhessenek eltérő hűtőközegek, és a hűtőközegek ne szennyeződjenek. A lehető legrövidebb csöveket kell használni annak érdekében, hogy a bennük lévő hűtőközeg mennyisége a feltétlenül szükséges minimumra csökkenjen. A tartályokat álló helyzetben kell tartani. A hűtőközeggel történő feltöltés megkezdése előtt ellenőrizni kell, hogy a hűtőrendszer földelése csatlakoztatva van-e.

A feltöltés után a rendszert címkével kell ellátni (ha korábban még nem történt meg).

Ügyelni kell arra, hogy ne töltse túl a hűtőrendszert. A rendszer feltöltésének megkezdése előtt ellenőrizze az oxigénmentes nitrogén (OFN) nyomását. A feltöltést követően még az üzembe helyezés előtt végezzen szivárgásvizsgálatot a rendszeren. Mielőtt a telepítés helyét elhagyná, a szivárgásvizsgálatot meg kell ismételni.

30. ÜZEMEN KÍVÜL HELYEZÉS

A műveletsor megkezdése előtt fontos, hogy a technikus megismerje a berendezés és az alkatrészeinek működését. Helyes gyakorlat a teljes hűtőközeg-mennyiség biztonságos lefejtésére. A művelet megkezdése előtt vegyen mintát az olajból és a hűtőközegből, ha a lefejtett hűtőközeg újból használata előtt szükség van az elemezésére. Fontos, hogy rendelkezésre álljon az áramforrás, még a lépéssor megkezdése előtt.

a) Ismerkedjen meg a berendezéssel és a működésével.
b) Szüntesse meg a rendszer áramellátását.
c) A müveletek megkezdése előtt ellenőrizze a következőket:

• Ha a tartályok mozgatásához szükség van mechanikus mozgató berendezésekre, akkor ezek rendelkezésre állnak-e;
• Minden egyéni védőeszköz a rendelkezésre áll, és megfelelően van használva;
  • A lefejtési folyamatot mindenkor egy hozzáértő személy felügyeli;
  • A lefejtéshez használt eszközök és tartályok szabványosak-e.

d) Ürítse ki a hűtőrendszert, ha lehetséges.
e) Ha a vákuum nem biztosítható, használjon egy gyűjtőcsövet, amellyel a hűtőközeg a rendszer több pontjáról is lefejthető.
f) Még a hütőközeg lefejtése előtt ellenőrizze, hogy a tartály fel lett-e helyezve a mérlegre.
g) Indítsa el a hűtőközeg lefejtőt, és kövesse a gyártói utasításokat.
h) Ne töltse túl a tartályokat. (A feltöltési szint nem haladhatja meg a folyadékkal történő feltöltési szint 80 %-át).
i) A tartály maximális üzemi nyomását még ideiglenesen is tilos átlépni.
j) A tartályok helyes feltöltését és a művelet sor befejezését követően biztosítsa, hogy a tartályok és a használt eszközök a lehető legrövidebb időn belül el legyenek távolítva a telepítés helyéről, és az ösz-szes elzáró csap zárva legyen.
k) A lefejtett hűtőközeget nem szabad másik hűtőrendszerbe tölteni, hacsak nem lett előtte megtisztítva és ellenőrizve.

31. CÍMKÉZÉS

A berendezést címkékkel kell ellátni, amelyek jelzik, hogy a berendezés üzemen kívül lett helyezve, és nem tartalmaz hütőközeget. A címkéket dátummal és aláírással kell ellátni. Ellenőrizze, hogy a berendezésen megtalálhatók-e azok a címkék, amelyek jelzik, hogy a belsejében tűzveszélyes hütőgáz van.

32. LEFEJTÉS

Ha szükség van a hütőközeg lefejtésére a rendszerből karbantartás vagy üzemen kívül helyezés céljából, tanácsos ezt mindig biztonságos feltételek között megtenni. A hütőközeg tartályokba történő átfejtésekor ellenőrizze, hogy kizárólag a hütőközeg tárolására alkalmas tartályokat használ-e. Ellenőrizze, hogy van-e elég tartály a teljes hütőközeg-töltet tárolásához. A használandó tartályok kifejezetten a használt hütőközeg összegyűjtésére lettek tervezve, és ennek megfelelően lettek felcímkézve (vagyis kifejezetten a lefejtett hütőközeghez valók). A tartályokon tökéletesen működő lefúvató szelepnek és elzáró szelepnek is lennie kell. Az üres tartályokban vákuumot kell létrehozni, és lehetőség szerint a tartályokat a lefejtés előtt még le is kell hűteni. A lefejtéshez kizárólag a gyúlékony hütőközegek lefejtésére tervezett és kifogástalanul működő eszközök használhatók, és ezek használati utasítását a munkálatok idejére elérhető közelségben kell tartani. Szükség van továbbá tökéletesen működő kalibrált mérlegekre is. A csöveket hermetikusan záró leválasztó csatlakozókkal kell ellátni, és ezeknek kifogástalan állapotban kell lenniük. Ellenőrizze a használat előtt, hogy a hütőközeg lefejtő üzemképes állapotban van-e, megfelelően karban volt-e tartva,

és a csatlakozó elektromos berendezések zárt házban vannak-e, így a használatuk egy esetleges szivárgás esetén is biztonságos marad-e. Ha kétsége merül fel, forduljon a gyártóhoz. Az erre a célra szolgáló tartályba lefejtett hűtőközeget át kell adni a forgalmazójának, és mellékelni kell hozzá a hulladékszállítási nyilatkozatot. A lefejtő berendezésekben illetve a tartályokban különböző hűtőközegeket keverni tilos. Ha a kompresszorokat ki kell szerelni, vagy le kell fejteni belölük az olajat, győződjön meg arról, hogy a kompresszorok elfogadható szintre ki lettek-e ürítve, hogy ne maradjon gyúlékony hűtőközeg a kenőanyagban. Ezt a műveletet még azelőtt el kell végezni, hogy a kompresszort átadná a forgalmazójának. A folyamat felgyorsításához csak elektromos fűtőrendszerek használhatók a kompresszortesten. Az olaj lefejtésekor mindig ügyeljen a biztonságra.

1. - A BERENDEZÉS BEMUTATÁSA

1.1. - A MELLÉKELT ALKATRÉSZEK JEGYZÉKE (5. ábra)

A berendezés önálló kartondobozba van elhelyezve.

A csomagolás szállítása történhet kézzel (ilyenkor két személyre van szükség) vagy targoncával.

Tárolja a csomagokat külön, az egy csomagokat egymásra rakni tilos.

1. Levegő kifúvó flexibilis cső (hűtés és automatikus mód)
2. Berendezés oldali flexibilis cső végcsatlakozó
3. Flexibilis cső végcsatlakozó rögzített / tolóablak illesztő elemmel történő telepítéshez
4. Illesztő elem tolóablakkal / redönnyel történő használathoz
5. Végcsatlakozó tolóablak illesztő elemhez / ablakhoz

6. Karima rögzített telepítéshez

7. Kondenzvíz elvezető cső (csak páramentesítés módban)
   8-9. Szigetelés a tolóablak illesztő elem telepítéséhez

8. Dübelek a rögzített telepítéshez szükséges karimához
9. Távirányító
10. Kézikönyv
11. Kiegészítő szűrök (csak a megadott modellek esetében)

1.2. - A FÖBB ALKATRÉSZEK AZONOSÍTÁSA (A. ábra)

1. Vezérlőpanel
2. Levegő kifúvó rács
3. Légszűrő ráccsal

4. Sapka a kondenzvíz eltávolításához (szállításhoz, karbantartáshoz vagy a túlzott mennyiségű víz leeresztéséhez)

5. Levegő bemenet

6. Levegő kimenet
7. Fogantyú a mozgatáshoz
8. Kondenzvíz leengedő sapka (páramentesítóként történő használathoz)
9. Infra távirányító vevő

A

21 29 22 27

23 27 26 28 25 24

HU - 10

2. - TELEPÍTÉS

2.1. - A LÉGKONDICIONÁLÓ SZÁLLÍTÁSA

• A szállítás és mozgatás közben a berendezést álló helyzetben kell tartani.

• Ha a szállításhoz a berendezés fektetett helyzetbe lett állítva, az újraindítás előtt legalább egy órát kell várni.
• A berendezés mozgatása vagy szállítása előtt engedje le az összes kondenzvizet a berendezésből a 3.4.a bekezdésben bemutatott módon.

FIGYELMEZTETÉS

A1légkondicionáló szállítása kényes padlón (pl. parkettán):

- Engedje le a berendezésből az összes kondenzvizet.

- A légkondicionáló mozgatása közben legyen nagyon körültekintő, mert a kerekek nyomot hagyhatnak a padlón. Bár a kerekek anyaga merev, és a kerek bolygósíthatók, a használat során károsodhatnak vagy összepiszkolódhatnak.

Tanácsos ellenőrizni, hogy tiszták-e és szabadon mozognak-e.

2.2. - FIGYELMEZTETÉSEK

A következőkben foglalt utasítások figyelmen kívül hagyásával károkat okozhat a berendezésben.

a. Telepítse a légkondicionálót sík, stabil, padlóburkolattal ellátott felületre.

b. A légkondicionáló csak földelt csatlakozókba csatlakoztatható.

c. Ellenőrizze, hogy a függönyök vagy egyéb tárgyak nem fedik-e le a szűrőket (7. ábra).

d. Biztosítsa, hogy meglégyen az előírt minimum 50 cm-es távolság a légkondicionáló és a szomszédos tárgyak között (1. ábra).

e. A berendezést mindig úgy kell üzembe helyezni, hogy a berendezésbe beáramló és az onnan kiáramló levegő ne ütközzön akadályba.

f. A légkondicionáló nem használható mosókonyhákban.

g. A légkondicionáló csak száraz helyiségekben telepíthető.

h. A légkondicionáló nem helyezhető üzembe veszélyes anyagok, gözök vagy folyadékok jelenlétében.

i. Tisztítsa meg a légszűrőket hetente legalább egyszer.

A légkondicionáló telepítéséhez válasszon megfelelő környezetet.

A berendezést értő napfény mértékét érdemes redönnyel, függönnyel vagy reluxával csökkenteni, és az ajtókat és ablakokat csukva tartani.

a. Helyezze a légkondicionálót egy ablak vagy erkélyajtó elé.

b. Helyezze a berendezés oldali végelemet (2) a flexibilis csőre (1) a 8. ábrán látható módon.

c. Illessze a másik végelemet (3) a flexibilis cső (1) másik végére (8. ábra).

d. Csatlakoztassa a berendezés felöli végelemet (2) a levegő kimeneti csonkra (26) a 9. ábra szerint.

e. Helyezze el a végelemet (3) úgy, hogy a levegő a szabadba távozzon (10. ábra).

f. Ha a helyiségben (függőleges vagy vízszintes) tolóablak vagy redőny van, a „TOLÓABLAK ILLESZTŐ KÉSZLET” (4) segítségével a telepítés hatékonysága növelehtő.

A TOLÓABLAK ILLESZTŐ KÉSZLET telepítésének menetét a 11. és 12. ábra mutatja be.

g. Helyezze fel az öntapadós tömítést (8) (12. ábra).

h. Helyezze el a „TOLÓABLAK ILLESZTŐ KÉSZLETET” (4) és állítsa be (12. ábra).

i. Helyezze el a flexibilis csövet (1), és tegye rá a tömítést (9) (12. ábra).

A csövet csak annyira tekerje le, amennyire erre szükség van, hogy a légterelőt a nyílászáró elemei rögzítsék.

2.4. - RÖGZÍTETT TELEPÍTÉS

A légkondicionáló telepítése történhet fix furatok kialakításával is az ablakon vagy a falon.

Ne szereljen fel a légáramlást akadályozó védőrácsokat vagy ehhez hasonló elemeket.

Az esetleges védőrácsoknak legalább 140 crnösszkeresztmetszetű felületen kell biztosítaniuk a légáramlást.

a. Helyezze a berendezés oldali végelemet (2) a flexibilis csőre (1) a 8. ábrán látható módon.
b. Vágjon az ablakba vagy a falba egy 127 mm-es lyukat 300 - 1200 mm-es magasságban (13. ábra).
c. Illessze be a végelemet (6) a falon vágott nyílásba, és jelölje ki a furatok helyét (14-a, 14-b ábra).
d. Vegye el a végelemet (6), és fúrja ki a 6 mm-es furatokat (14-c, 14-d ábra).
e. Helyezze be a mellékelt dübeleket (10) a furatokba (14-e ábra).
f. Illessze be a végelemet (6) a falon vágott nyílásba, és rögzítse a mellékelt csavarokkal (10) (14-a, 14-b ábra).
g. Csatlakoztassa a berendezés felöli végelemet (2) a levegő kimeneti csonkra (26) a 9. ábrán látható módon.
h. Csatlakoztassa a flexibilis cső másik végét (1) a végelemhez (6) (14-i ábra).
i. Amikor a berendezést nem használja, zárja a fedelet (6a) (14-h ábra).

2.5. - ELEKTROMOS CSATLAKOZÁS

A berendezés csatlakozóval ellátott tápkábellel van felszerelve.

A légkondicionáló berendezés csatlakoztatása előtt győződjön meg a következőkról:

• A tápfeszültség és frekvencia értékek megfelelnek a berendezés adattábláján szereplő adatoknak.
• A tápvezeték megfelelően van földelve, és a légkondicionáló maximális áramfelvételének megfelelően van méretezve.
• A berendezést ellátó elektromos hálózatra megfelelő kétsarkú megszakítót kell beszerelni a vonatkozó nemzeti telepítési szabályoknak megfelelően.
• A berendezés áramellátása kizárólag a mellékelt csatlakozóval kompatibilis aljzaton keresztül történik.

ezőkről:

FIGYELMEZTETÉS

pokábel bármilyen cseréjét kizárólag az Olimpia Splendid szervizszolgálata vagy az ő szakembereikhez hasonló képzettségű személyzet végezheti.

2.6. - ÜRÍTÉS

A berendezés használati feltételeitől függően szükség lehet a kondenzvíz elvezető cső csatlakoztatására.

2.6.a - Használat páramentesítőként

A berendezés helyes használatához járjon el a 15. és 16. ábrán bemutatottak szerint:

a. Vegye le a fedelet (28).
b. Illessze a mellékelt csövet (7) a csatlakozóra.

Ellenőrizze, hogy az elvezető cső (7) vége egy lefolyóba vagy egy edénybe csatlakozik-e.

Ellenőrizze, hogy a cső (7) nincs-e eltömódve.

3. - A BERENDEZÉS HASZNÁLATA

A légkondicionáló üzemmódjai mind a távirányítóval mind a vezérlőpanelről kiválaszthatók.

A berendezésre szerelt hangjelző sípolással jelzi a kiválasztott funkció vételét.

3.1. - A KEZELŐFELÜLETEN LÁTHATÓ GOMBOK ÉS JELZÉSEK (B ábra)

B

SW2 MODE SW4 - S5 S3 D1 S4 S1 S2 SW3 SW1 ( 3 seconds) (*)

• SW1: Üzem / Készenléti mód; WIFI keresés kiválasztása (*)
- SW2: Az üzemmód kiválasztása hűtés => => automatikus => => csak ventilátor =>

=> páramentesítés => => hűtés =>...

• SW3: Hőmérséklet / késleltetés növelése;
• SW4: Hőmérséklet/késleltetés csök- kentése;

• S1: Készenléti mód.
• D1: Beállított hömérséklet / Timer
• S2: Timer mód/Wi-Fi (*);
• S3: Hütés mód;
• S4: Páramentesítési mód;
• S5: Ventilátor mód.

3.2. - A TÁVIRÁNYÍTÓN TALÁLHATÓ GOMBOK (C ábra)

C

Timer On Timer Off Auto Set Temp. ECO Cool Dry Heat Fan FAN Auto B12 ON/OFF SHORT CUT B10 MODE TIMEP ON B9 B3 FAN TIMEP OFF B8 SLEEP FOLLOW ME LED B7 B4B11

D16 D1 D14 D13 Timer On Timer Off Auto Set Temp. ECO D2 D3 D4 D5 D6 Cool Dry Heat Fan 8.8% FAN Auto D7 D8 D12 D10 D11 D9

• B1: Be/ki kapcsoló: a berendezés be- és kikapcsolásához
- B2: Az üzemmód kiválasztása AUTO (automatikus) => hűtés=> => páramentesítés => csak ventilátor => ...
• B3: A ventilátor sebességének beállítása Minimum sebesség FAN >> => Maximum sebesség FAN >> =>

• B4: SLEEP (BE/KI) mód aktiválása
• B5: Ezen a modellen nem áll rendelkezésre
• B6: A FOLLOW ME funkció be- és kikapcsolása
• B7: A gép vezérlőpaneljének be- és kikapcsolása
• B8: A berendezés programozott kikapcsolásának beállítása
• B9: a berendezés programozott bekapcsolásának beállítása
• B10: Billentyúparancs (SHORT CUT)
• B11: A hömérséklet növelése ▲ A hömérséklet csökkentése ▼
• B12: Kijelző
• D1: Jelzi, hogy a berendezés működik
• D2: Automatikus mód (ECO)
• D3: Hütés (COOL) mód
• D4: Páramentesítési (DRY) mód
• D5: Ezen a modellen nem áll rendelkezésre
• D6: Csak ventilátor (FAN) mód
• D7: A ventilátorsebesség megjelenítése (lásd „B3” pontot)
• D8: A programozott be- és kikapcsolás időpontjának megjelenítése
• D9: A „FOLLOW ME” funkció működését jelzi
• D10: Hőmérséklet kijelző °C (F)
• D11: A „SLEEP” funkció működését jelzi
• D12: A távirányítóban lévő elem lemerülését jelzi
• D13: A „TIME OFF“ funkció működését jelzi
• D14: A „TIME ON“ funkció működését jelzi
• D15: Ezen a modellen nem áll rendelkezésre
• D16: Távirányító és a berendezés közötti adatátvitel jele

3.3. - A TÁVIRÁNYÍTÓ HASZNÁLATA

A légkondicionálóhoz mellékelt távirányító az az eszköz, amely lehetővé teszi a berendezés kényelmesebb használatát.

Ez egy olyan eszköz, amelyet óvatosan kell kezelni, és különösen:

• Kerülje az átnedvesedést (nem szabad vízzel lemosni és az időjárásra hagyni).
• Akadályozza meg, hogy a földre zuhanjon vagy ne üsse meg.
• Kerülje a közvetlen napfény hatását.

- A távirányító infravörös technológiával működik.

Használat közben ne helyezzen akadályt a távirányító és a légkondicionáló közé.

• Ha más távirányítóval felszerelt eszközöket használnak a helyiségben (TV, sztereó csoportok stb.), interferencia léphet fel.
• Az elektronikus és fénycsövek zavarhatják a távirányító és a légkondicionáló berendezés közötti átvitelt.
  • Vegye ki az elemeket, ha a távirányítót hosszabb ideig nem használja.

3.3.a - Az elemek behelyezése

Az elemek helyes behelyezése:

a. Távolítsa el az elemtartó fedelét (17. ábra).
b. Helyezze be az elemeket az elemtartóba (17. ábra).

Szigorúan tartsa be az elemtartó alján feltüntetett polaritást.

c. Csukja be megfelelően az ajtót (18. ábra).

3.3.b - Az elemek cseréje

Az elemek cseréjének szükségességét a kijelzőn megjelenő ikon jelzi.

Használjon mindig új elemeket. A régi vagy más típusú elemek használata a távirányító meghibásodását okozhatja.

- A távirányító két (AAA típusú) 1,5 V-os alkali szárazelemmel működik (17. ábra).

A lemerülést követően az elemeket ki kell cserélni, és a megfelelő gyűjtőhelyen kell leadni, vagy a helyi előírásoknak megfelelően kell ártalmatlanítani.

- Ha néhány hétig vagy tovább nem használja a távirányítót, vegye ki az elemeket. A kifolyó elemek károsíthatják a távirányítót.

Ne töltse újra, és ne szerelje szét az elemeket. Ne dobja az elemeket tűzbe. Kigyulladhatnak vagy felrobbanhatnak.

Ha az elemekből folyadék kerül a börére vagy a ruhájára, alaposan mossa le tiszta vízzel. Ne használja a távirányítót szivárgó elemekkel.

Az akkumulátorokban található vegyszerek égési sérüléseket vagy egyéb egészségügyi kockázatokat okozhatnak.

3.3.c - A távirányító helyzete

- Tartsa a távirányítót olyan helyzetben, ahonnan a jel elérheti a berendezés vevőjét (29) (maximális távolság kb. 8 méter - teli elemekkel). A távirányító és a berendezés között lévő akadályok (bútorok, függönyök, falak stb.) jelenléte csökkenti a távirányító hatótávolságát.

HU - 14

OLIMPIA SPLENDID

3.4. - A BERENDEZÉS HASZNÁLATA

A berendezés használatához tegye a következőket.

A kompresszor károsodásának megelőzése érdekében minden indítás 3 perccel késleltetve van az utolsó kikapcsoláshoz képest.

3.4.a - Előkészületek

- Helyezze a berendezést stabil, egyenes felületre a faltól vagy bármilyen más tárgytól legalább 30 cm-es távolságra, hogy a berendezés megfelelő levegőellátása biztosított legyen. Válasszon vízálló felületet, mert a berendezésből esetlegesen kifolyó víz károsíthatja a bútorokat vagy a padlót.

• Ne helyezze a berendezést közvetlenül a szönyegre, törülközöre, takaróra vagy más nedvszívó anyagra.
• Dugja be a csatlakozót a konnektorba; a berendezés egy sípoló hangot hallat, és a kijelzőn megjelenik a ikon és a helyiség levegőjének °C-ban megadott hőmérséklete.

A berendezés elektromos hálózatra történő csatlakoztatása előtt ellenőrizze, hogy az adattáblán közölt adatok és hálózat adatai megegyeznek-e.

3.4.b - A berendezés be- és kikapcsolása

a. A berendezés rövidebb időre történő be- és kikapcsolásához nyomja meg a távirányító B1 gombját vagy az vezérlőpanel SW1 gombját (a berendezés hosszabb idejű leállításához ki kell húzni a berendezés csatlakozóját a konnektorból).
b. Az L2 LED kigyullad, jelezve, hogy a berendezés ki van kapcsolva.
c. Ezt követően nyomja meg ismét a táviránytó B1 gombját (vagy a vezérlőpanel SW1 gombját) a berendezés visszakapcsolásához; ekkor a berendezés a korábbi beállítások mellett üzemel.

Ha a berendezés ki van kapcsolva, az időzítők lenullázódnak.

3.5. - VENTILÁTOR (FAN) MÓD

a. Ebben az üzemmódban a berendezés csak keringteti a levegöt, de nincs hatással a helyiség levegőjének hőmérsékletére vagy páratartalmára.
b. Ennek a módnak a kiválasztásához tartsa lenyomva a B3 vagy SW2 gombot egészen addig, amíg meg nem jelenik a kijelzőn a csak ventilátor módhoz tartozó ikon (§ a távirányítón pedig a D6 szimbólum.
c. Ebben a módban a belső ventilátor folyamatosan működik, és lehetőség van (de csak a távirányítóról) a kívánt sebesség fokozat beállítására a B3 gombbal (D7 szimbólu m a távirányítón).

3.6. - HÜTÉS (COOL) MÓD

a. Ebben az üzemmódban a berendezés párátlanítja és lehűti a helyiséget.
Az üzemmód kiválasztása a B2 vagy az SW2 gomb megnyomásával lehetséges. Tartsa lenyomva a gombot egészen addig, amíg meg nem jelenik a csak hütés módhoz tartozó szimbólum (*/D3) a távirányítón és a vezérlőpanel kijelzőjén.
b. Abelső ventilátor folyamatosan automatikus sebességen vagy (csak a távirányítóról kiválasztható) beállított sebesség fokozaton működik.
c. A hömérséklet alapérték (Beállított hömérséklet) 17°C és 30°C (vagy, ha van, akkor 62 F és 86 F) között állítható 1°C-os lépésekkel a B11 vagy SW3/SW4 gomb megnyomásával. A beállított érték mind a távirányítón, mind a helyi kijelzőn megjelenik.
d. Az üzemmód aktiválása után (max.) három perccel a kompresszor elindul, és a berendezés megkezdi a hideg levegő szállítását.

3.7. - PÁRAMENTESÍTÉSI (DRY) MÓD

a. Az üzemmód kiválasztása a B2 vagy az SW2 gomb megnyomásával lehetséges. Tartsa lenyomva a gombot egészen addig, amíg meg nem jelenik a csak páramentesítés módhoz tartozó szimbólum ( / D4) a távirányítón és a vezérlőpanel kijelzőjén.

HU - 15

b. Ez az üzemmód sokban hasonlít a hűtési módra, a különbség csupán a következő:
a ventilátor sebessége nem állítható be (Beállított hőmérséklet), és a hőmérséklet értéke megjegyezik a „Tamb” (szobahőmérséklet) értékével.
c. A csak páramentesítés módban lehetőség van arra is, hogy a berendezés működésekor csak a kondenzvíz elvezető cső (12) legyen csatlakoztatva a levegő kifúvó flexibilis cső pedig ne.

3.8 - AUTO (Automatikus) MÓD

a. Az üzemmód a B2 vagy SW2 gomb megnyomásával választható ki. Tartsa lenyomva a gombot addig, amíg az automatikus módhoz tartozó (AUTO/ D2) szimbólum meg nem jelenik a távvezérlőn.
b. Ebben az üzemmódban a berendezés a beállított szobahőmérséklet függvényében automatikusan választja ki a HÜTÉS és VENTILÁTOR funkciókat, és ezeket folyamatosan ellenőrzi az optimális komfort biztosítása érdekében a légkondicionált helyiségben.

3.9 - ÉJSZAKAI ÜZEM

a. Ez az üzemmód csak a távirányítóról választható ki a B4 gomb megnyomásával. A kijelzőn megjelenik a D11 szimbólum. Ez az üzemmód kizárólag a hűtés és automatikus üzemmódokkal együtt használható.
b. Amikor ez az üzemmód engedélyezve van, a berendezés az automatikus sebesség felvételére kényszeríti a belső ventilátort, és a beállított szobahőmérsékletet (a funkció bekapcsolása és a beállított hőmérséklet módosítása után) 1/2 óra elteltével automatikusan 1°C-kal, majd újabb 1/2 óra elteltével ismét egy °C-kal növeli.
c. 7 óra elteltével a berendezés automatikusan visszaállítja a hömérsékletet a kezdő értékre.
d. Ha a beállított hőmérsékletet a távirányítóval módosítja, a berendezést készenléti módba kapcsolja, vagy kihúzza a tápvezetéket, az éjszakai üzem kikapcsol.
e. A funkció kikapcsolásához nyomja meg ismét a B4 gombot.

3.10 - TIMER MÓD

a. Ebben az üzemmódban lehet beprogramozni a berendezés be- és kikapcsolását.
b. Az erre vonatkozó késleltetési idő a távirányítóról állítható be.

3.10.a - Programozott bekapcsolás

Állítsa be azt az üzemmódot, hőmérsékletet és ventilátor sebességet, amelyen a berendezés a programozott bekapcsolást követően működni fog.

a. A B9 gomb megnyomásával tudja beállítani azt a (az időzítő megerősítésétől számított 0,5 és 24 óra közötti) késleltetési időt, amelynek letelte után a berendezés bekapcsol.
Ha egyetlen gombot sem nyom meg 5 másodpercen belül, az időzítő beállítása automatikusan befejeződik.
b. A beállított időtartam letelte utána berendezés bekapcsol, és a legutolsó beállítások szerint működik.
c. A késleltetett bekapcsolás törléséhez nyomja meg ismét egymás többször után a B9 gombot, amíg a késleltetési idő értéke 0 nem lesz.
d. Amikor az időzítő aktív, a távirányítón a D14 jel világít, míg a WIFI csatlakozás nélküli gépeken az S2 LED gyullad ki.

3.10.b - Programozott kikapcsolás

a. A berendezés bármely üzemmódjában a B8 gomb megnyomásával lehet beállítani azt (az időzítő megerősítésétől számított 0,5 és 24 óra közötti) késleltetési időt, amelynek letelte után a berendezés kikapcsol. A B8 gomb minden további megnyomásakor a késleltetési idő 1 órával nő.
b. Ha egyetlen gombot sem nyom meg 5 másodpercen belül, az időzítő beállítása automatikusan befejeződik. A beállított időtartam letelte után a berendezés kikapcsol.
c. A késleltetett kikapcsolás törléséhez nyomja meg ismét egymás után többször a B8 gombot, amíg a késleltetési idő 0 nem lesz.
d. Amikor az időzítő aktív, a távirányítón a D13 jel világít, míg a WIFI csatlakozás nélküli gépeken az S2 LED gyullad ki.

3.11 - HÖMÉRSÉKLET MÉRTÉKEGYSÉG BEÁLLÍTÁSA

Az SW3 és SW4 gombok egyidejű 3 másodperc hosszú lenyomásával lehet kiválasztani, hogy a berendezés kijelzőjén megjelenített hömérséklet milyen mértékegységgel, CELSIUS (°C) vagy FAHRENHEIT (F), jelenjen meg.

HU - 16

3.12 - EGYÉB FUNKCIÓK

• Ez a funkció csak a távirányítón található meg.
• A funkció páramentesítési (DRY) módban és csak ventilátor (FAN) módban le van tiltva.

Ebben a funkcióban a távirányító termosztátként működik.

a. A berendezés működése közben nyomja meg a távirányító „FOLLOW ME” gombját.
b. Vigye a távirányítót a helyiség olyan pontjába, amely a berendezéstől távol esik (a megengedett legnagyobb távolság 7-8 méter), és fordítsa a távirányítót a berendezés felé. Ügyeljen arra, hogy ne legyenek akadályok a berendezés és a távirányító között.
c. Állítsa be a távirányítón a kívánt hőmérsékletet; a berendezés addig működik, amíg a helyiség hőmérséklete azon a ponton, ahol a távirányító található, el nem éri a beállított értéket.
d. A távirányító jelet küld a berendezésnek, és, ha legfeljebb 7 percen belül nem kap választ, a funkció kikapcsol.
a. A funkció kikapcsolásához nyomja meg a távirányító „FOLLOW ME” gombját, vagy kapcsolja ki a berendezést.

• Ez a funkció csak a távirányítón található meg.
  a. Ha a berendezés tetszőleges üzemmódjában megnyomja a távirányító „SHORT CUT” gombját, a berendezés „AUTO” módba kapcsol, és a beállított hőmérséklet 26°C (80 F) lesz.

3.12.c - Auto Újraindítás

a. Ha a berendezés áramkimaradás miatt kikapcsol, az áramellátás helyreállításakor a berendezés működése is automatikusan visszakapcsol, és a korábbi beállítások szerint működik tovább.

3.12.d - WIFI (csak a megadott modellek esetében)

a. Az SW1-as gomb kb. 3 másodperc hosszú lenyomásakor bekapcsol a „WIFI” funkció, és a kijelzőn megjelenik az „AP” felirat, amíg a berendezés a csatlakoztatásra vár.

A WIFI hálózat csatlakoztatásához és az alkalmazás használatához olvassa el a mellékelt WIFI használati útmutatót.

b. Amíg a berendezés csatlakoztatva van, az S2 LED folyamatosan világít.

4. - TISZTÍTÁS ÉS KARBANTARTÁS

A karbantartási vagy tisztítási műveletek megkezdése előtt mindig ellenőrizze, hogy kihúzta-e a berendezés hálózati csatlakozóját.

A légszürő eltávolításakor ne érintse meg a berendezés fém részeit.

Az éles szélek sérüléseket okozhatnak.

A légkondicionáló berendezés belsejének tisztításához vizet használni tilos. tönkreteheti a szigetelést, ami áramütés veszélyét okozhatja.

4.1. - TISZTÍTÁS

4.1.a - A berendezés és a távirányító tisztítása

a. Használjon száraz ruhát a berendezés és a távirányító tisztításához.
b. Ha a berendezés nagyon szennyezett, használjon a tisztításhoz hideg vízzel megnedvesített ruhát.

Ne használjon vegyszeres vagy antisztatikus kendőt a berendezés tisztításához.

Ne használjon benzint, hígítót, polírozó pasztát vagy hasonló oldószereket. a termékek a műanyag felület repedését vagy deformálódását okozhatják.

4.1.b - Beszívás oldali légszűrő tisztítása

A hatékony belső levegőszűrés és a légkondicionáló berendezés megfelelő működése érdekében elengedhetetlen a légszűrő időszakos tisztítása (20. ábra).

A szűrőrendszer egy légszűrőből áll (20. ábra, 23. tétel) és egy további szűrő * (5. ábra, 13. tétel).

A ventilátor motor minden 250 órányi működését követően megjelenik az F1 üzenet.

kiegészítő szűrőket kb. 500 üzemóránként kell kicserélni (*).

sztítsa meg a szűrőket, és állítsa vissza a számlálót a berendezés kijelzőjén lévő „BE/KI” kapcsoló 5 másodperc hosszú lenyomásával.

a. Kapcsolja ki a légkondicionálót, majd vegye ki a szüröt a 20. ábrán bemutatott módon.
b. Mossa el a szűrőt folyóvízzel. A vízsugarat irányítsa a por lerakódási irányával ellentétesen.
c. Különösen makacs pl. zsíros szennyeződések vagy más lerakódások esetén a mosás előtt áztassa be a szűrőt semleges mosószeres vízbe.
d. Mielött a szüröt visszatenné, rázza ki belőle a mosásból visszamaradó vizet.

Ha a szürő (23) sérült, ki kell cserélni.

e. Ellenőrizze, hogy a szűrő (23) teljesen megszáradt-e.
f. Tegye vissza a szüröt (23) a helyére.
g. Egy porszívóval távolítsa el a rácsról (21. ábra) az esetleges szennyeződéseket.

A berendezés csak megfelelően felszerelt szűrővel (23) használható.

4.1.c - Energiatakarékossági tanácsok

Íme néhány egyszerű tipp a fogyasztás csökkentésére:

• Mindig tartsa tisztán a szűrőket (lásd a karbantartás és tisztítás fejezetet).
• Légkondicionált helyiségek ajtóit és ablakait tartsa zárva.
• Akadályozza meg, hogy a napsugarak szabadon behatoljanak a környezetbe (javasoljuk függöny használatát vagy redőnyök leengedését vagy a redőnyök bezárását).
• Ne takarja el az egységek (bemeneti és kimeneti) légáramlási útvonalait; ez a rendszer nem optimális teljesítményén kívül, megakadályozhatja a megfelelő működést, és az egységek helyrehozhatatlan meghibásodását is okozhatja.

4.2. - KARBANTARTÁS

Ha hosszabb ideig nem tervezi a berendezés használatát, tegye a következőket:

a. Kapcsolja be a csak ventilátor módot egy rövid időre (kb. 1-2 órára) a berendezés belsejének kiszárításához.
b. Állítsa le a légkondicionáló berendezést, és kösse ki az áramellátást.
c. Tisztítsa meg a légszűrőt.
d. Engedje le a berendezésböl az összes kondenzvizet.
e. Vegye ki az elemeket a távirányítóból.

Ellenőrzések a légkondicionáló következő használata előtt:

a. Egy hosszabb üzemen kívüli időszakot követően tisztítsa meg a szűrőket.
b. Ellenőrizze, hogy a levegő bemeneti és kimeneti nyílások nincsenek-e eltömödve (főleg akkor, ha a légkondicionálót hosszú ideig nem használta).

(*) csak a megadott modellek esetében

HU - 18

4.2.a Kondenzvíz leeresztése

Amikor az alsó tartályban összegyült kondenzvíz eléri a megadott szintet, a berendezés sípoló hangot hallat.

Ebben az esetben:

a. Húzza ki a csatlakozót a konnektorból.
b. Óvatosan vigye a berendezést olyan helyzetbe, amelyben leengedhető a kondenzvíz.
c. Vegye le az ürítő nyílás fedelét (24), és húzza ki a gumidugót (24a) (22. ábra).

Ellenőrizze, hogy jól tette-e vissza a leeresztő nyílásra a fedelet (24), máskülönben víz szivároghat a berendezésből.

d. Engedje le az összes vizet.
e. Tegye vissza a gumidugót (24a), és csavarja vissza a leeresztő nyílás fedelét is (24) (23. ábra).
f. Dugja be a csatlakozót a konnektorba.

Ha a hiba megismétlődik, vegye fel a kapcsolatot a szervizszolgálattal.

4.2.b - Hibakódok

A berendezés működése közben előfordulhatnak olyan üzemzavarok, amelyek hatására a berendezés működése leáll. Ilyenkor a kijelzőn hibakódok jelennek meg.

• P1 Az alsó tartály teli.
- Fi Szürő tisztítás.
• E1 • E2 • E3 • E4

Ezekben az esetekben:

a. húzza ki a berendezés csatlakozóját a konnektorból;
b. várjon néhány percet;
c. dugja be a csatlakozót a konnektorba;
d. indítsa újra a berendezést.

Ha a probléma továbbra is fennáll, és a hibakód továbbra is látható, húzza ki a konnektort a csatlakozóból, és vegye fel a kapcsolatot a szervizszolgálattal.

5. - MÜSZAKI ADATOK

A berendezés műszaki adatai a berendezésre elhelyezett adattáblán olvashatók (2. ábra).

• Méretek (H x Ma x Sz) 345 x 703 x	355 mm
• Tömeg (csomagolás nélkül) 24 kg
• Maximális üzemi hőmérséklet hűtés módban	DB 35°C - WB 24°C * / DB 43°C - WB 32°C **
• Minimális üzemi hőmérséklet hűtés módban	17°C * / 16°C **
* Szobahőmérséklet** Külső hőmérséklet

6. - KAPCSOLÁSI RAJZ

A kapcsolási rajz a 24. ábrán látható.

HU - 19

7. - ÜZEMZAVAROK ÉS LEHETSÉGES MEGOLDÁSOK

ÜZEMZAVAR• A légkondicionáló nem működik.	OK• Nincs áramellátás.• A csatlakozó ki van húzva.• Az időzítő be van kapcsolva.	MIT KELL TENNI?• Várjon.• Dugja be a csatlakozót.• Kapcsolja ki az időzítót.
• A légkondicionáló csak rövid ideig működik.	• A beállított hőmérséklet túlságosan közel esik a szobahőmérséklethez.• Akadályok vannak a külső levegő beszívó nyílás előtt.	• Csökkentse a beállított hőmérsékletet.• Távolítsa el az akadályokat.• Forduljon a szervizszolgálathoz.
• A légkondicionáló működik, de a helyiség nem lesz hűvösebb.	• Nyitva van egy ablak.• A helyiségben valamilyen hőforrás működik (gázégő, lámpa stb.), vagy túl sokan vannak a helyiségben.• A beállított hőmérséklet túl magas.• A légkondicionáló teljesítménye elégtelen a helyiség méretéhez vagy a környezeti feltételekhez képest.	• Csukja be az ablakot.• Távolítsa el a hőforrást.• Csökkentse a beállított hőmérsékletet.
• Mozgatás közben víz folyik ki a légkondicionálóból.	• A légkondicionáló berendezés meg lett döntve vagy le lett fektetve.	• A mozgatás előtt engedje le a berendezésből a vizet a fedél eltávolításával (2. ábra, 4. tétel).
• A légkondicionáló kikapcsol, a távirányítón és a vezérlőpanelen lévő gombok nem reagálnak, és a vezérlőpanel kijelzőjén az „E1” hibakód villog.		• Húzza ki a csatlakozót.• Forduljon a szervizszolgálathoz.
• A légkondicionáló kikapcsol, a távirányítón és a vezérlőpanelen lévő gombok nem reagálnak, és a vezérlőpanel kijelzőjén az „E2” hibakód villog.		• Húzza ki a csatlakozót.• Forduljon a szervizszolgálathoz.
• A légkondicionáló kikapcsol, a távirányítón és a vezérlőpanelen lévő gombok nem reagálnak, és a vezérlőpanel kijelzőjén az „E4” hibakód villog.		• Húzza ki a csatlakozót.• Forduljon a szervizszolgálathoz.
• A légkondicionáló kikapcsol, a távirányítón és a vezérlőpanelen lévő gombok nem reagálnak, és a vezérlőpanel kijelzőjén az „P1” hibakód villog.	• Túl sok víz gyült össze a légkondicionáló belsejében.	• Húzza ki a csatlakozót.• Engedje le a berendezésből a vizet; ehhez vegye le a fedelet (2. ábra, 4. tétel). Ha a hibajelzés túl gyakran bekapcsol, forduljon a szervizszolgálathoz.
• Hűtés, éjszakai vagy automatikus módban nem választható ki a minimális sebesség.	• A környezeti hőmérséklet túl alacsony.	• A légkondicionáló működése nem rendellenes

Ne próbálja meg saját maga megjavítani a berendezést.

Ha a probléma nem oldódik meg, forduljon a kereskedőhöz vagy a legközelebbi szervizszolgálathoz. Adjon részletes információkat a berendezés hibájáról és modelljéről.

HU - 20

0 - UPOZORNĚN 2

0.1 VŠEOBECNÉ INFORMACE 2
0.2 - SYMBOLY 2
0.2.1 - Piktogramy 2
0.3 - VŠEOBECNÁ UPOZORNĚNÍ 3
0.4 - ZAMÝŠLENÉ POUŽITÍ 5
0.5 - RIZIKOVÉ PROSTORY 5
0.6 - UPOZORNĚNÍ TÝKAJÍCÍ SE CHLADICÍHO PLYNU R290 5

1 - POPIS SPOTŘEBIČE....10

1.1 - SEZNAM KOMPONENTŮ DODÁVANÝCH SPOLU SE SPOTŘEBIČEM 10
1.2 - HLAVNÍ ČÁSTI 10

2 - INSTALACE....11

2.1 - PŘEPRAVA KLIMATIZAČNÍHO ZAŘÍZENÍ 11
2.2 - UPOZORNĚNÍ 11
2.3 - MOBILNÍ INSTALACE....11
2.4 - PEVNÁ INSTALACE....12
2.5 - ELEKTRICKÉ ZAPOJENÍ 12
2.6 - VYPRAZDŇOVÁNÍ VODY....12
2.6.a - Použití zařizení jako odvlhčovače....12

3 - POUŽITÍ SPOTŘEBIČE 12

3.1 - SYMBOLY A TLAČÍTKA OVLÁDACÍHO PANELU....13

3.2 - TLAČÍTKA DÁLKOVÉHO OVLÁDAČE 13

3.3 - POUŽITÍ DÁLKOVÉHO OVLÁDAČE 14

3.3.a - Vložení baterii 14

b. Amíg a berendezés csatlakoztatva van, az S2 LED folyamatosan világít.

A terméken vagy a csomagoláson látható szimbólum azt jelzi, hogy a termék nem kezelhető normal háztartási hulladékként, hanem az elektromos és elektronikus berendezések újrahasznosítását végző megfelelő gyűjtőhelyre kell vinni. A termék megfelelő ártalmatlanításának biztosításával segít megelőzni a környezetre és az emberi egészségre gyakorolt lehetséges negatív következményeket, amelyeket egyébként a termékből származó hulladék nem megfelelő kezelése okozhatna. A termék újrahasznosításával kapcsolatos további információkért forduljon a polgármesteri hivatalhoz, a helyi hulladékkezelő vállalathoz vagy ahhoz az üzlethez, ahol a terméket vásárolta. Ez a rendelkezés csak az EU tagállamaiban érvényes.
