MANUAL DE UTILIZARE Dolceclima Compact 8 M OLIMPIA SPLENDID

3.10.a - Pornire programată....16
3.10.b - Oprire programată 16

3.11 - Setare unitate de măsură a temperaturii....16

3.12 - ALTE FUNCTII....17

3.12.a - Functie FOLLOW ME 17
3.12.b - Functie Short Cut....17
3.12.c - Auto-Restart....17
3.12.d - Wi-Fi 17

4 - ÎNTRETINERE ŞI CURĂTARE....17

4.1 - CURĂȚARE....17

4.1.a - Curățarea aparatului și a telecomenzii....17
4.1.b - Curățarea filtrului de aspiratie....18
4.1.c - Sfaturi pentru economisirea energiei 18

4.2 - ÎNTRETINERE 18

4.2.a - Evacuare apă de condens 19
4.2.b - Coduri di eroare ....19

5 - DATE TEHNICE....19

6 - SCHEMA ELECTRICĂ 19

7 - INCONVENIENTE ŞI SOLUȚII POSIBILE ....20

RO - 1

0 - AVERTIZĂRI

0.1 - INFORMATII GENERALE

În primul rând, dorim să vă multumim că ați decis să alegeți un aparat produs de compania noastră.

0.2 - SIMBOLOGIE

Pictogramele prezentate în capitolul următor permit furnizarea rapidă și clară a informațiilor necesare pentru utilizarea corectă a aparatului în condiții de siguranță.

0.2.1 - Pictograme editoriale

	Indică faptul că documentul de față trebuie citit cu atenție înainte de instalarea și/sau utilizarea aparatului.
	Indică faptul că documentul de față trebuie citit cu atenție înainte de orice operațiune de întreținere și/sau de curățare.
	Indică faptul că pot exista informații suplimentare în manualele anexate.
	Indică faptul că informațiile sunt disponibile în manualul de utilizare sau în manualul de instalare.
	Indică faptul că personalul responsabil cu asistența trebuie să manipuleze aparatul în conformitate cu manualul de instalare.
	Indică faptul că aparatul utilizează un agent frigorific inflamabil. Dacă agentul frigorific se scurge și este expus la o sursă externă de aprindere, există riscul de incendiu.
	Semnalează personalului în cauză că operațiunea descrisă prezintă, dacă nu este efectuată cu respectarea normelor de siguranță, riscul de a suferi un șoc electric.
	Semnalează personalului în cauză că operațiunea descrisă prezintă, dacă nu este efectuată cu respectarea normelor de siguranță, riscul de a suferi daune fizice.
	Semnalează personalului în cauză că operațiunea descrisă prezintă, dacă nu este efectuată cu respectarea normelor de siguranță, riscul de a suferi arsuri cauzate de contactul cu componente la temperaturi ridicate.
	Paragrafele precedate de acest simbol conțin informații și prescripții foarte importante, în special în ceea ce privește siguranța. Nerespectarea poate duce la:- pericol pentru securitatea operatorilor- pierderea garanției contractuale- declinarea răspunderii din partea companiei producătoare.
[23CD]	Marchează acțiuni care nu trebuie făcute sub nicio formă.
	Semnalează personalului în cauză că acoperirea aparatului este interzisă pentru a preveni supraîncălzirea acestuia.

0.3 - AVERTIZĂRI GENERALE

CÂND UTILIZATI ECHIPAMENTE ELECTRICE, RESPECTATI MEREU PRECAUTIILE DE SIGURANTĂ DE BAZĂ PENTRU A REDUCE RISCURILE DE INCENDIU, ȘOCURILE ELECTRICE ȘI VĂTĂMĂRILE PERSOANELOR, INCLUSIV URMĂTOARELE:

Pentru a preveni eventuale daune ale compresorului, fiecare pornire este întârziată cu 3 minute față de ultima oprire.

1. Document rezervat conform legii cu interzicerea reproducerii sau transmitterii către terți fără autorizarea explicită a companiei OLIMPIA SPLENDID. Aparatele pot suferi actualizări și, prin urmare, pot avea caracteristici diferite de cele prezentate, fără a aduce un prejudiciu textelor cuprinse în acest manual.

1. Citiți cu atenție manualul de față înainte de a efectua orice operațiune (instalare, întreținere, utilizare) și respectați cu strictețe ceea ce este descris în respectivele capitole.

strați această broșură cu grijă pentru orice consultare ulterioară.

1. După îndepărtarea ambalajului, asigurați-vă că aparatul este intact; elementele ambalajului nu trebuie lăsate la îndemâna copiilor deoarece reprezintă surse potențiale de pericol.
2. COMPANIÀ PRODUCĂTOARE NU IŞI ASUMĂ RESPONSABILITATEA PENTRU DAUNELE CAUZATE PERSOANELOR SAU LUCRURILOR CA URMARE A NERESPECTĂRII NORMELOR CONTINUTE ÎN MANUALUL DE FATĂ.
3. Compania producătoare își rezervă dreptul de a aduce modificări în orice moment la modelele sale, fără a schimba caracteristicile esentiale descrise în manualul de față.

1. Întreținerea echipamentelor de aer condiționat precum acesta ar putea fi periculóasă deoarece în interiorul acestui aparat există un gaz refrigerant sub presiune și componente electrice sub tensiune. Prin urmare, toate intervențiile de întreținere (cu excepția curățării filtrelor) trebuie efectuate numai de către personal autorizat și calificat.

2. Instalările efectuate fără respectarea avertismentelor furnizate în manualul de față și utilizarea fără respectarea limitelor de temperatură prescrise vor anula garanția.

3. Întreținerea ordinară a filtrelor, curățarea generală externă pot fi efectuate și de către utilizator, deoarece acestea nu implică operațiuni dificile sau periculoase.
4. În timpul montării și pentru fiecare operațiune de întreținere, este necesar să se respecte precauțiile menționate în manualul de față și pe etichetele aplicate pe interior sau pe aparat, precum și să se ia toate măsurile de precauție sugerate de bunul simț și de Reglementările de siguranță în vigoare la locul de instalare.

1. În cazul în care înlocuiti componentele, utilizați numai piese de schimb originale OLIMPIA SPLENDID.

1. Dacă aparatul ramâne nefolosit o perioadă îndelungată sau în camera cu aer conditionat nu se află nimeni, pentru a evita accidentele, este indicat să deconectați sursa de alimentare electrică.

1. Nu utilizati detergenti lichizi sau corozivi pentru curățarea aparatului, nu pulverizati apă sau alte lichide pe aparat deoarece acestea ar putea deteriora componentele din plastic sau ar putea chiar provoca socuri electrice.

1. Nu udați aparatul intern și telecomanda. Se pot cauza scurtcircuite sau incendii.

1. În cazul unor anomalii de funcționare (de exemplu: zgomot anormal, miros neplăcut, fum, creștere anormală a temperaturii, scurgeri electrice, etc.) opriți imediat aparatul și deconectați ștecherul de la priză. În caz de reparații, contactați numai centrele de asistență tehnică autorizate de producător și solicitati utilizarea de piese de schimb originale. Nerespectarea indicațiilor de mai sus poate compromite siguranța aparatului.

2. Nu lăsați aparatul de aer condiționat în funcțiune pe perioade lungi de timp dacă umiditatea este ridicată și ușile sau ferestrele sunt deschise.

Umiditatea ar putea condensa si uda sau deteriora mobilierul.

1. Nu deconectați stecherul în timpul funcționării. Risc de incendiu sau șocuri electrice. u așezați obiecte grele sau calde pe aparat.

2. Înainte de conectarea electrică a aparatului, asigurați-vă că datele plăcuței corespund cu cele ale rețelei de distribuție electrică. Priza de curent trebuie să fie legată la pământ. Plăcuța (20) este amplasată pe părțile laterale ale aparatului (Fig.2).

3. Instalați aparatul conform instrucțiunilor producătorului. Instalarea incorectă poate cauza daune persoanelor, animalelor sau lucrurilor față de care producătorul nu poate fi considerat responsabil.
4. În caz de incompatibilitate între priză și ștecherul aparatului, solicitați înlocuirea privei cu alta de tip adecvat de către personal calificat profesional care să se asigure că secțiunea cablurilor privei este adecvată pentru puterea absorbită de aparat. În general, utilizarea adaptoarelor și/sau prelungitoarelor nu este recomandată; dacă nu se poate evita utilizarea acestora, trebuie să se respecte normele de siguranță în vigoare și intensitatea curentului (A) nu trebuie să fie mai mică decât intensitatea maximă a aparatului.
5. Acest aparat nu este conceput pentru a funcționa prin intermediul unui temporizator extern sau cu un sistem separat de telecomandă.
6. Folosiți mereu aparatul numai în poziție verticală.
7. Nu blocați în niciun fel grilajele de intrare și evacuare a aerului.
8. Nu introduceți obiecte străine în grilajele de intrare și evacuare a aerului, deoarece există riscul de șocuri electrice, încendiu sau deteriorare a aparatului.
9. Nu utilizati aparatul:

- cu mâinile ude sau umede;

- cu picioarele goale.

1. Nu trageți de cablul de alimentare sau de aparat pentru a scoate stecherul din priză.
2. Nu utilizati aparatul sub lumina directă a soarelui sau lângă surse de căldură, cum ar fi soba, caloriferul sau radiatorul (Fig.3)
3. Nu utilizati aparatul în apropierea aparatelor cu gaz (Fig.3)
4. Aşezati întotdeauna aparatul pe o suprafată stabilă, plană și netedă.
5. Lăsați cel puțin 50cm de spațiu liber pe părțile laterale și în spatele aparatului și lăsați cel puțin 50cm de spațiu liber deasupra aparatului (Fig.1).
6. Nu aşezati aparatul în apropierea unei prize electrice (Fig.4).
7. Accesul la priză trebuie să fie simplu, astfel încât ștecherul să poată fi deconectat cu ușurință în caz de urgentă.
8. Nu manipulati stecherul cu mâinile ude.
9. Nu îndoiti excesiv, nu răsuciti, nu trageti și nu deteriorati cablul de alimentare.
10. Nu întindeți cablul de alimentare sub covoare, pături sau ghidaje. Aranjați cablul în zone fără trafic pentru a evita împiedicarea.
11. Deconectați cablul când aparatul nu este utilizat pentru o perioadă lungă de timp și/sau când nimeni nu este acasă.
12. Nu utilizati aparatul în medii deosebit de umede (baie, bucătărie, etc.).
13. Nu utilizați aparatul în aer liber sau pe suprafețe umede. Evitați vărsarea de lichide pe aparat. Nu utilizati aparatul lângă chiuvete sau robinete.
14. Nu scufundati aparatul în apă sau alte lichide.
15. Curățați aparatul cu o cârpă umedă; nu utilizați produse sau materiale abrazive. Pentru curățarea filtrelor, consultați paragraful corespunzător.
16. Cea mai frecventă cauză a supraîncălzirii este depunerea de praf sau puf în aparat. Îndepărtați în mod regulat aceste acumulări prin deconectarea aparatului de la priză și aspirarând grilajele.
17. Nu utilizați aparatul în medii cu schimbări semnificative de temperatură, deoarece în interiorul acestuia se poate forma condens.
18. Instalați aparatul la cel puțin 2 metri distanță față de alte aparate electronice (TV, radio, computer, dvd, etc.) pentru a evita interferențele (Fig.6).
19. Nu utilizati aparatul dacă în încăpere a fost pulverizat recent insecticid pe bază de gaz sau dacă există dispositive de aromaterapie, vapori chimici sau reziduuri uleioase.
20. Nu utilizati aparatul fără filtrele poziționate corect.

RO - 4

1. Demontarea, repararea sau transformarea de către o persoană neautorizată ar putea cauza daune grave și anula garanția producătorului.
2. Nu utilizati aparatul în caz de defectiune sau functionare defectuoasă, în cazul în care cablul sau ștecherul sunt deteriorate sau dacă a fost scăpat sau deteriorat în vreun fel. Opriti aparatul, deconectati ștecherul de la priză și efectuați verificarea din partea unui personal calificat profesional.
3. Nu demontați și nu faceți nicio modificare la aparat.

4. Repararea pe cont propriu a aparatului este extrem de periculoasă.

5. Dacă decideți să nu mai utilizați un aparat de acest tip, vă recomandăm să îl scoateți din uz prin tăierea cablului de alimentare, după ce ați scos ștecherul din priză. De asemenea, se recomandă să se transforme în elemente inofensive acele părti ale aparatului care ar putea constitui un pericol, în special pentru copiii care ar putea folosi aparatul scos din uz pentru a se juca.

6. Pentru procesul de dezghețare și pentru curățarea aparatului, nu folosiți alte instrumente decât cele recomandate de compania producătoare.

7. Aparatul este echipat cu un protector termic care protejează placa electronică în caz de supraîncălzire. În cazul în care intervine această protectie, deconectați ștecherul de la priză și așteptați până când aparatul se răcește complet (cel puțin 20 ÷ 30 de minute), apoi reconectați ștecherul la priză și reporniți aparatul. Dacă aparatul nu repornește, deconectați ștecherul de la priză și contactați un Centru de Asistență.

8. SIGURANTĂ: 3.15A/250VAC Siguranță lentă.

0.4 - FOLOSIRE PREVĂZUTĂ

• Aparatul de aer condiționat trebuie utilizat exclusiv pentru a produce aer rece sau pentru a dezumidifica aerul (la alegere), cu unicul scop de a obține o temperatură ambientală confortabilă.
• Acest aparat este destinat numai pentru uz casnic sau de aceeași natură.
• Folosirea necorespunzătoare a aparatului implicând orice daune cauzate persoanelor, lucrurilor sau animalelor exonerează OLIMPIA SPLENDID de orice răspundere.

0.5 - ZONE DE RISC

- Aparatele de aer condiționat nu trebuie instalate în medii cu prezență de gaze inflamabile, gaze explozive, în medii foarte umede (spălătorii, sere, etc.), sau în încăperi în care există alte utilaje care generează o sursă puternică de căldură, în apropiere de o sursă de apă sărată sau apă sulfuroasă.

- NU folosiți gaz, benzină sau alte lichide inflamabile în apropierea aparatului de aer condiționat.

- Utilizați numai componentele furnizate prin dotare (a se vedea paragraful 1.1). Utilizarea pieselor non-standard poate cauza scurgeri de apă, şocuri electrice, incendii și răni sau daune materiale.

Acest produs trebuie utilizat numai în conformitate cu specificațiile indicate în manualul de față. Orice utilizare diferită de cea specificată poate cauza vătămări grave.

COMPANIA PRODUCĂTOARE NU IŞI ASUMĂ RESPONSABILITATEA PENTRU DAUNELE CAUZATE PERSOANELÓR SAU LUCRURILOR CA URMARE A NERESPECTĂRII NORMELOR CONTINUTE ÎN MANUALUL DE FAȚĂ.

0.6 - AVERTIZĂRI PENTRU GAZUL REFRIGERANT R290

1. APARATUL CONTINE GAZ R290 (CLASA DE INFLAMABILITATE A3)
2. APARATUL TREBUIE DEPOZITAT ÎNTR-O ÎNCÄPERE BINE VENTILATA, UNDE DIMENSIUNEA ÎNCÄPERII CORESPUNDE MÄSURILOR SPECIFICATE PENTRU UTILIZAREA APARATULUI.
3. APARATUL TREBUIE SĂ FIE INSTALAT, UTILIZAT ȘI TINUT ÎNTR-O ÎNCĂPERE CU O SUPRAFATĂ A PODELEI MAI MARE DE X M² (X = INDICAT ÎN TABEL).

Cantitate de gaz R290 în Kg (vezi eticheta de date de pe aparat)	0,120	0,130	0,140	0,150	0,160	0,170	0,180	0,190	0,200	0,210	0,220
Dimensiunea minimă a încăperii pentru utilizare și depozitare ( m^2 )	6 7 7	8 8 9 9	10	10	11

1. ACEST APARAT CONTINE O CANTITATE DE GAZ REFRIGERANT R290 EGALĂ CU CEA INDICATĂ PE ETICHETA DATE DE PE APARAT.
2. APARATUL TREBUIE DEPOZITAT ÎNTR-O ÎNCĂPERE ÎN CARE SĂ NU EXISTE SURSE DE APRINDERE CARE FUNCȚIONEAZĂ CONTINUU (DE EXEMPLU: FLĂCĂRI DESCHISE, APARATE CU GAZ SAU ÎNČĂLZITOARE ELECTRICE).
3. Nu perforati și nu ardeti.
4. Retineti că refrigerantii pot fi inodori.
5. R290 este un refrigerant care respectă directivele europene de mediu. Nu perforați nicio parte a circuitului refrigerantului.
6. Nu utilizați mijloace pentru accelerarea procesului de dezghețare sau pentru curățare, cu excepția celor recomandate de producător.
7. Pentru dezghețarea și curățarea aparatului, nu folosiți alte instrumente decât cele recomandate de producător.
8. Dacă aparatul este instalat, utilizat sau conservat într-o zonă neaerisită, încăperea trebuie proiectată astfel încât să prevină acumularea de scurgeri de refrigerant din cauza radiatoarelor electrice, a sobelor sau a altor surse de aprindere.
9. Respectati normele nationale privind gazul.
10. Păstrati orificiile de ventilatie neblocate.
11. Aparatul trebuie depozitat astfel încât să se evite daunele mecanice.
12. Orice persoană care lucrează pe sau în interiorul unui circuit refrigerant trebuie să dețină un certificat valabil care să ateste competența acelei persoane de a manipula refrigeranții în siguranță, în conformitate cu o specificatie de evaluare recunoscută la nivel de sector.

1. Toate operațiunile de funcționare care afectează dispozitivele de securitate trebuie să fie efectuate de personal specializat. Operațiunile de întreținere și reparație care necesită asistența unui alt personal specializat trebuie efectuate sub supravegherea unei persoane competente în materie de utilizare a refrigeranților inflamabili.

2. TRANSPORTUL ECHIPAMENTELOR CARE CONȚIN RÉFRIGERANȚI INFLAMABILI Consultați reglementările privind transportul.

3. MARCAREA ECHIPAMENTELOR CU SIMBOLURI Consultati reglementările locale.
4. ELIMINAREĂ ECHIPAMENTELOR CARE UTILIZEAZĂ REFRIGERANȚI INFLAMABILI Consultati reglementările nationale.
5. DEPOZITAREA ECHIPAMENTELOR/DISPOZITIVELOR Depozitarea echipamentului trebuie să respecte instrucțiunile producătorului.
6. DEPOZITAREA ECHIPAMENTULUI AMBALAT (NEVÂNDUT) Ambalajul trebuie construit astfel încât deteriorarea mecanică a echipamentului din interiorul acestuia să nu provoace o pierdere de refrigerant. Numărul maxim de părți ale echipamentului care pot fi depozitate împreună este indicat de reglementările locale.

1. INFORMATII PRIVIND ÎNTRETINEREA

a) Controale ale zonei

Înainte de a începe să efectuați operațiuni la sistemele care conțin refrigeranți inflamabili, trebuie efectuate controale de siguranță pentru a vă asigura că riscul de aprindere este minim. Respectați următoarele măsuri de precauție pentru a efectua orice operațiuni de reparatie la sistemul refrigerant înainte de a-l folosi.

b) Procedura de lucru Lucrările trebuie efectuate sub control pentru a minimiza riscul prezenței de gaz sau vapori inflamabili în timpul executării acestora.
c) Zona de lucru generală Tot personalul responsabil de întreținere și ceilalți operatori prezenți în zona de lucru trebuie să

fie instruiti cu privire la natura lucrărilor în curs. Evitați să lucrați în spații limitate. Zona din jurul zonei de lucru trebuie să fie o zonă sectionată. Asigurați-vă că zona este sigură datorită controlului materialului inflamabil.

d) Verificarea prezentei refrigerantului

Zona trebuie controlată utilizând un detector de refrigerant adecvat înainte și în timpul lucrărilor pentru a vă asigura că operatorul este conștient de prezența atmosferelor potențial inflamabile. Asigurați-vă că echipamentul pentru detectarea scurgerilor este adecvat pentru folosirea cu refrigeranți inflamabili, respectiv că nu produce scântei, este etanșat corespunzător sau intrinsec sigur.

e) Prezența stingătoarelor de incendiu

În cazul în care trebuie efectuată orice lucrare la cald asupra echipamentului de refrigerare sau asupra oricărei părți asociate cu acesta, trebuie să fie disponibil echipamentul adecvat antiincendiu. Păstrați întotdeauna un stingător cu pulbere uscată sau CO2 lângă zona de încărcare.

f) Absenta surselor inflamabile

Toți operatorii care efectuează lucrări la sistemul de refrigerare care implică expunerea unei țevi care conține sau a conținut refrigerant inflamabil nu trebuie să utilizeze sursele inflamabile astfel încât să cauzeze un incendiu sau o explozie. Toate sursele inflamabile posibile, inclusiv consumul de țigări, trebuie ținute suficient de departe de locul de instalare, reparare, îndepărtare și eliminare când refrigerantul inflamabil ar putea fi eliberat în spațiul înconjurător. Înainte de începerea lucrărilor, zona din jurul echipamentului trebuie examinată pentru a vă asigura că nu există elemente inflamabile sau riscuri de aprindere. Utilizați semnalizare antifum.

g) Zonă ventilată

Asigurati-vă că zona de instalare este în aer liber sau ventilată adecvat înainte de a porni sistemul sau de a efectua orice lucrare la cald. Gradul de ventilație trebuie să fie prezent pe toată perioada în care se efectuează lucrarea. Ventilația trebuie să poată dispersa în siguranță orice refrigerant eliberat și, de preferință, să-l scoată în exterior în atmosferă.

h) Controale pe echipamentul de refrigerare

Atunci când componentele electrice sunt înlocuite, acestea trebuie să fie adecvate pentru folosire și să respecte specificațiile indicate. Instructiunile producătorului privind întreținerea și asistența trebuie întotdeauna respectate. Dacă aveți îndoieli, consultați serviciul tehnic al producătorului pentru asistență. Următoarele controale trebuie efectuate pe instalații care utilizează refrigeranți inflamabili: controlați dacă dimensiunea încărcăturii corespunde dimensiunilor încăperii în care sunt instalate părțile care conțin refrigerant; dacă sistemul și orificiile de ventilatie funcționează corect și să nu fie blocate; dacă utilizați un circuit refrigerant, verificați prezența refrigerantului în circuitul secundar; dacă marcajul aplicat pe aparat este încă vizibil și lizibil. Marcajele și semnalizările care nu pot fi citite trebuie să fie corectate; dacă furtunele și componentele de refrigerare sunt instalate într-o poziție în care este puțin probabil să fie expuse la orice substanță care ar putea coroda componentele care conțin refrigerant, cu excepția cazului în care aceste componente sunt realizate dintr-un material intrinsec rezistent la coroziune sau dacă sunt protejate corespunzător împotriva acesteia.

i) Controale pe aparatele electrice

Reparația și întreținerea componentelor electrice trebuie să includă controale initiale de siguranță și proceduri de inspecție a componentelor. În cazul unei defectiuni care ar putea compromite siguranța, nu alimentați electric circuitul până când defectiunea nu a fost rezolvată în mod adecvat. Utilizați o soluție temporară adecvată dacă defectiunea nu poate fi rezolvată imediat și funcționarea trebuie să continue. Această situație trebuie raportată proprietarului echipamentului pentru ca toate părțile să fie informate. Controalele initiale de siguranță includ: controlul condensatoarelor ca să fie descărcate: acest control trebuie efectuat în regim de siguranță pentru a evita scânteile; controlul componentelor electrice și cablurilor sub tensiune ca să nu fie expuse în timpul încărcării, resetării sau epurării sistemului; verificați continuitatea conexiunii de legare la pământ.

1. REPARARE COMPONENTE SIGILATE

a) În timpul reparării componentelor sigilate, toate sursele de alimentare electrică trebuie deconectate de la echipamentul pe care trebuie să se lucreze înainte de a îndepărta orice capac sigilat, etc. În cazul în care este absolut necesar să existe alimentare electrică pe echipament în timpul reparării, un dispozitiv de detectare a scurgerilor care să funcționeze permanent trebuie poziționat în punctul cel mai critic pentru a alerta operatorul cu privire la o situație potențial periculoasă.

b) Acordati o atenție deosebită următoarelor indicatii pentru a vă asigura că nu există o modificare a capacului într-un mod care să afecteze nivelul de siguranță atunci când se lucrează la componentele electrice.

Acestea includ deteriorarea cablurilor, numărul excesiv de conexiuni, terminale neconforme cu specificațiile originale, deteriorarea garniturilor, montarea necorespunzătoare a presetupelor, etc. Asigurați-vă că echipamentul este montat în siguranță. Asigurați-vă că garniturile sau materialele de etanșare nu sunt deteriorate în așa fel încât să nu mai poată împiedica pătrunderea atmosferelor inflamabile. Piesele de schimb trebuie să respecte specificațiile producătorului.

Utilizarea sigilantului siliconic ar putea afecta eficacitatea anumitor tipuri de sisteme de detectare a pierderilor. Componentele intrinsec sigure nu trebuie să fie izolate înainte de a lucra pe acestea.

24. REPARAREA COMPONENTELOR INTRINSEC SIGURE

Nu aplicati nicio sarcină inductivă și capacitativă permanentă pe circuit fără a vă asigura că nu depășește tensiunea și curentul maxim admise pentru echipamentul utilizat. Componentele intrinsec sigure sunt singurele pe care se poate opera sub tensiune în prezența unei atmosfere inflamabile. Sistemul de testare trebuie să fie la amperajul corect. Înlocuiti componentele numai cu piese de schimb indicate de producător. Alte părți decât cele indicate ar putea cauza aprinderea refrigerantului în atmosferă după o scurgere.

25. CABLARE

Controlați uzura, coroziunea, presiunea excesivă, vibrațiile, marginile ascuțite sau orice alte efecte ambientale negative ale cablajului. Pe parcursul controlului, țineți cont și de efectele îmbătrânirii sau ale vibrației constante cauzate de elemente precum compresoarele sau ventilatoarele.

26. DETECTARE REFRIGERANTI INFLAMABILI

Este complet exclusă utilizarea surselor potențiale de aprindere pentru a detecta scurgerile de refrigerant. Nu utilizați flăcări de sudură (sau orice alt sistem de detectare care utilizează o flacără deschisă).

27. METODE DE DETECTARE PIERDERI

Următoarele metode de detectare a scurgerilor sunt considerate acceptabile pentru sistemele care conțin refrigeranți inflamabili. Utilizați detectoare de scurgeri electronice pentru refrigeranți inflamabili, chiar dacă sensibilitatea poate să nu fie adecvată sau ar putea fi necesar să fie recalibrate. (Echipamentul de detectare trebuie calibrat într-o zonă în care nu există refrigerant.) Asigurați-vă că detectorul nu este o sursă potențială de aprindere și că este potrivit pentru refrigerantul utilizat. Echipamentul de detectare a scurgerilor trebuie setat la un procent de LFL al refrigerantului și trebuie calibrat în funcție de refrigerantul utilizat și procentul corespunzător de gaz (maximum 25%) este confirmat. Fluidele de detectare a scurgerilor pot fi utilizate cu majoritatea refrigeranților, dar trebuie evitată utilizarea detergentilor care conțin clor, deoarece clorul ar putea reacționa cu refrigerantul și coroda tevile de cupru. Dacă se suspectează o scurgere, toate flăcările deschise trebuie îndepărtate/stinse. Dacă se detectează o scurgere de refrigerant care necesită sudare, recuperați tot refrigerantul din sistem sau izolați-l (prin intermediul supapelor de interceptare) într-o parte a sistemului departe de scurgere. Prin urmare, azotul fără oxigen (OFN) trebuie eliberat în sistem înainte și în timpul procesului de sudare.

28. ÎNDEPĂRTARE ȘI GOLIRE

Utilizați proceduri convenționale atunci când lucrați pe circuitul refrigerant pentru a efectua reparații sau din orice alt motiv. În ciuda acestui fapt, este important să fie respectate cele mai bune practici deoarece trebuie luată în considerare inflamabilitatea. Respectați următoarea procedură:

• Indepărtați refrigerantul;
• Epurați circuitul cu gaz inert;
• Goliti;
• Epurați din nou cu gaz inert;
• Deschideti circuitul prin tăiere sau sudare.

Încărcarea cu refrigerant trebuie restabilită în cilindrii de recuperare corespunzători. Curățați sistemul cu OFN pentru siguranța în funcționare a unității. Poate fi necesar să repetați această procedură de mai multe ori. Nu folositți aer comprimat sau oxigen pentru această operațiune.

Curățarea trebuie finalizată prin umplerea vidului din sistem cu OFN și continuând umplerea acestuia până la atingerea presiunii de lucru, apoi dispersând OFN în atmosferă și, în final, readucând sistemul la starea de vid. Repetați procesul până când nu mai rămâne refrigerant în interiorul sistemului. Când se utilizează ultima încărcare OFN, sistemul trebuie adus la presiunea atmosferică pentru a putea fi utilizat. Această operațiune este absolut vitală dacă este necesar să se efectueze operațiuni de sudare pe țevi.

Asigurați-vă că evacuarea pompei de vid nu este aproape de nicio sursă de aprindere și că ventilația este disponibilă.

29. PROCEDURI DE ÎNCĂRCARE

În plus față de procedurile convenționale de încărcare, respectați următoarele cerințe.

Asigurati-vă că nu are loc contaminarea diferitilor refrigeranti la încărcarea echipamentului. Tevile trebuie să fie cât mai scurte posibil pentru a reduce la minim cantitatea de refrigerant din interiorul acestora. Cilindrii trebuie ținuți în poziție verticală. Asigurati-vă că sistemul de refrigerare este împământat înainte de a-l încărca cu refrigerant.

Etichetați sistemul odată încărcat (dacă nu a fost deja făcut).

Acordati o atenție maximă pentru a nu supraîncărca sistemul de refrigerare. Testați presiunea cu OFN înainte de a reîncărca sistemul. Efectuați testul de scurgere al sistemului la sfârșitul sarcinii, dar înainte de punerea în funcțiune. Trebuie efectuat un alt test de scurgere înainte de a pârăsi locul de instalare.

30. SCÓATEREA DIN FUNCTIUNE

Înainte de a efectua această procedură, este esențial ca tehnicianul să fie familiarizat cu echipamentul și cu toate componentele acestuia. Se consideră bună practică recuperarea în condiții de siguranță a tuturor refrigeranților. Înainte de a efectua această operațiune, prelevați o probă de ulei și de refrigerant în caz că este necesară o analiză înainte de a utiliza din nou refrigerantul recuperat. Este esențial ca energia electrică să fie disponibilă înainte de a începe această procedură.

a) Familiarizarea cu echipamentul și cu funcționarea acestuia.
b) Izolarea electrică a sistemului.
c) Înainte de a efectua această procedură, asigurati-vă că:
- Echipamentul mecanic de manipulare este disponibil, dacă este necesar, pentru manipularea cilindrilor de refrigerant;
- Toate dispozitivele de protectie sunt disponibile și utilizate corect;
- Procesul de recuperare este întotdeauna controlat de câtre o persoană competență;
- Echipamentul de recuperare și cilindrii respectă standardele corespunzătoare.

d) Goliți sistemul de refrigerare, dacă este posibil.

e) Dacă nu se poate obține o condiție de vid, utilizați un colector astfel încât refrigerantul să poată fi îndepărtat din diferitele părți ale sistemului.

f) Asigurati-vă că cilindrul este poziționat pe cântare înainte de a efectua recuperarea.

g) Porniti masina de recuperare si procedati conform instrucțiunilor producătorului.

h) Nu supraîncărcați cilindrii. (Nu mai mult de 80% din volumul de încărcare al lichidului).

i) Nu depășiți presiunea maximă de lucru a cilindrului, nici măcar temporar.

j) Când cilindrii au fost umpluți corect și procesul a fost finalizat, asigurați-vă că cilindrii și echipamentul sunt îndepărtate imediat de la locul de instalare și că toate supapele de izolare ale acestuia sunt închise.

k) Refrigerantul recuperat nu trebuie încărcat într-un alt sistem de refrigerare decât dacă a fost curățat și controlat.

31. ETICHETARE

Echipamentul trebuie să fie etichetat indicând faptul că a fost scos din funcțiune și golit de refrigerant. Datați și semnați eticheta. Asigurați-vă că pe echipament există etichete care indică faptul că acesta contine refrigerant inflamabil.

32. RECUPERARE

Când scoateți refrigerantul dintr-un sistem, fie pentru întreținere, fie pentru scoaterea din funcțiune, eliminarea tuturor refrigeranților în siguranță este considerată o bună practică. Când transferați refrigerantul în cilindri, asigurați-vă că sunt utilizați numai cilindri adecvați pentru recuperarea refrigerantului. Asigurați-vă că este disponibil un număr corect de cilindri pentru a stoca încărcătura totală a sistemului. Toți cilindrii care urmează să fie utilizați sunt proiectați pentru refrigerantul recuperat și etichetați pentru acesta (respectiv cilindri speciali pentru recuperarea refrigerantului). Cilindrii trebuie echipați cu o supapă de evacuare a presiunii si supape de interceptare aferente în perfectă stare de funcționare. Cilindrii de recuperare goi trebuie puși în vid și, dacă este posibil, răciți înainte de recuperare. Echipamentul de recuperare trebuie să fie perfect funcțional și să includă un set de instrucțiuni la îndemână și adecvate pentru recuperarea refrigeranților inflamabili. În plus, trebuie să fie disponibil și perfect funcțional un grup de cântare calibrate. Țevile trebuie sa fie echipate cu racorduri ermetice cu deconectare în perfectă stare. Înainte de a utiliza mașina de recuperare, verificați dacă este într-o stare de funcționare satisfăcătoare, dacă a fost întreținută corespunzător și dacă toate componentele electrice asociate sunt sigilate pentru

a preveni aprinderea în cazul în care se eliberează refrigerant. Consultați producătorul dacă aveți dubii. Refrigerantul recuperat trebuie returnat la furnizor în cilindrul de recuperare corect și cu Nota de Transfer Deșeuri corespunzătoare. Nu amestecați refrigeranți în unitățile de recuperare și în special în cilindri. În cazul în care compresoarele sau uleiurile compresoarelor trebuie îndepărtate, asigurați-vă că au fost golite la un nivel acceptabil pentru a vă asigura că refrigerantul inflamabil nu rămâne în interiorul lubrifiantului. Procesul de golire trebuie efectuat înainte de returnarea compresorului la furnizori. Utilizați numai sisteme de încălzire electrice pe corpul compresorului pentru a accelera acest proces. Îndepărtați în siguranță uleiul dintr-un sistem.

1 - DESCRIERE APARAT

1.1 - LISTA COMPONENTELOR FURNIZATE (Fig.5)

Aparatul este împachetat individual în ambalaje de carton.

Ambalajul poate fi transportat manual de câtre doi angajați sau încărcat pe un cărucior de transport.

Depozitați ambalajul individual; nu stivuiti.

1. Furtun flexibil pentru expulsia aerului (mod răcire și automat)
2. Terminal pentru furtun flexibil latură maşină
3. Terminal pentru furtun flexibil pentru instalare fixă / slider
4. Glisor pentru instalare cu fereastră glisantă / rulou

5. Terminal pentru glisor / fereastră

6. Flanşă pentru instalare fixă

7. Furtun evacuare condens (mod doar dezumidificare)
   8-9. Izolator pentru instalare Slider
8. Dibluri pentru flanşă instalare fixă
9. Telecomandă
10. Manual
11. Filtro suplimentar (numai pentru modelele furnizate)

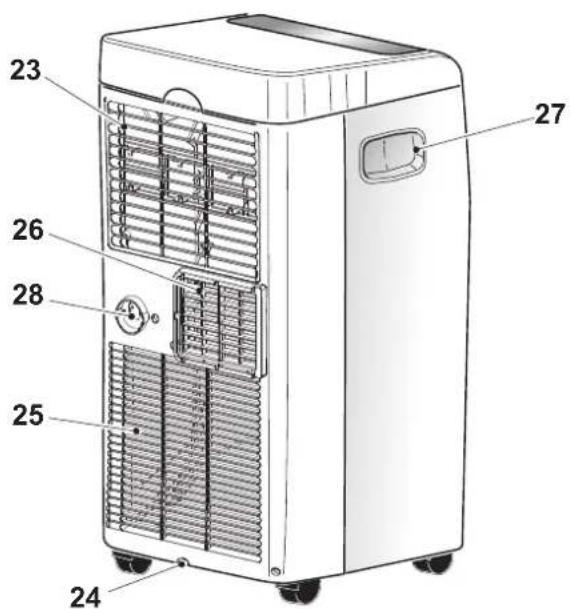

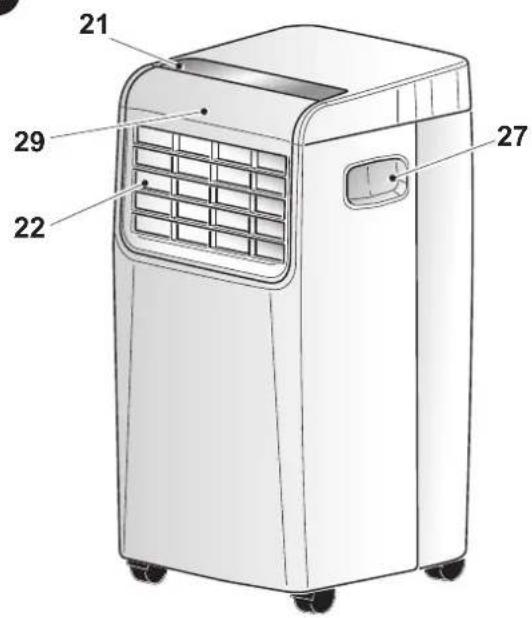

1.2 - IDENTIFICAREA PĂRTILOR PRINCIPALE (Fig.A)

1. Panou de control
2. Grilaj evacuare aer
3. Filtru de aer cu grilă

4. Dop pentru golirea apei de condens (în caz de transport, întreținere sau acumulare excesivă de apă)

5. Admisie aer

6. Evacuare aer
7. Mâner de mutare
8. Dop pentru evacuarea apei de condens (pentru utilizarea ca dezumidificator)
9. Receptor IR telecomandă

A

21 29 22 27

23 27 26 28 25 24

RO - 10

2 - INSTALARE

2.1 - TRANSPORTUL APARATULUI DE AER CONDITIONAT

Transportul și manipularea aparatului trebuie să aibă loc în poziție verticală.

• In cazul transportării în pozitie orizontală, așteptați cel puțin o ora înainte de a reporni aparatul.
• Inainte de a muta sau transporta aparatul, evacuați complet apa efectuând operațiunile conform descrierii din paragraful 3.4.a

AVERTISMENT

nsportul aparatului de aer condiționat pe podele delicate (de ex. podele din lemn):

Evacuati complet apa de condens.

- Acordati o atenție deosebită atunci când mutați aparatul de aer condiționat, deoarece roțile ar putea lăsa semne pe podea. Deși roțile sunt fabricate din material rigid și sunt pivotante, pot fi deteriorate din cauza folosirii sau pot fi murdare.

Se recomandă să verificați dacă roțile sunt curate și neblocate când se mișcă.

2.2 - AVERTIZĂRI

Nerespectarea celor de mai jos poate cauza daune aparatului.

a. Instalați aparatul de aer condiționat pe suprafețe plane, stabile și pe podea.
b. Conectați aparatul de aer condiționat numai la prize cu împământare.
c. Asigurați-vă că perdelele sau alte obiecte nu blochează filtrele de aspirare aer (Fig.7).
d. Asigurați-vă că între aparatul de aer condiționat și obiectele din jur există o distanță minimă de 50 de cm (Fig.1).

e. Aparatul trebuie pus mereu în funcțiune asigurându-vă că nu există obstacole pentru aspirarea si evacuarea aerului.

f. Àparatul de aer condiționat nu trebuie utilizat în zone care funcționează ca spălătorii.

g. Instalați aparatul de aer condiționat numai în încăperi uscate.

h. Aparatul de aer condiționat nu trebuie pus în funcțiune în prezența materialelor, vaporilor sau lichidelor periculoase.

i. Curățați filtrele de aer cel puțin o dată pe săptămână.

Aparatul de aer condiționat trebuie instalat într-o încăpere adecvată.

Se recomandă să se reducă radiatia solară folosind rulouri, perdele, jaluzele venetiene și să se țină ușile și ferestrele închise.

a. Aşezati aparatul de aer condiționat în fața unei ferestre sau a unei uși tip fereastră.
b. Aşezati terminalul latură maşină (2) pe furtunul flexibil (1), ca în Fig.8.
c. Aşezati terminalul (3) pe partea opusă a furtunului flexibil (1) (Fig.8).
d. Introduceți terminalul latură mașină (2) pe orificiul de evacuare aer al aparatului (26), ca în figura 9.
e. Asezați terminalul (3) astfel încât să permită ca aerul să iasă în exterior (Fig.10)
f. În cazul în care aveți o fereastră glisantă (verticală sau orizontală) sau rulou, puteți folosi „SLIDER KIT” (4) furnizat care permite o instalare mai eficientă.

Pentru instalarea cu KIT SLIDER procedați după cum este ilustrat în figurile 11 și 12.

g. Aplicați garnitura adezivă (8) (Fig.12)

h. Pozitionati „KIT-ul SLIDER” (4) și adaptați-l (Fig.12)

i. Pozitionați furtunul flexibil (1) și aplicați garnitura (9) (Fig.12).

Extindeți furtunul doar cât este necesar, astfel încât banda transportoare de aer să rămână închisă între uşile tâmplăriei.

2.4 - INSTALARE FIXĂ

Aparatul de aer condiționat poate fi instalat și în orificii fixe în geam sau pe zid.

Fluxul de aer nu trebuie să fie obstrucționat de grilaje de protectie sau alte obiecte.

Eventualele protectii trebuie să aibă o sectiune totală de trecere a aerului de cel puțin 140 cm².

a. Pozitionati terminalul latură maşină (2) pe furtunul flexibil (1) ca în Fig.8.
b. Faceți în geam sau în perete un orificiu cu diametrul de 127 mm la o înălțime de la podea cuprinsă între 300 și 1200 mm (Fig.13).
c. Pozitionați terminalul (6) în orificiul din perete și marcați punctele de perforare. (Fig. 14-a, 14-b).
d. Îndepărtați terminalul (6) și dati găuri de 6 mm (Fig. 14-c, 14-d).
e. Introduceti în găuri diblurile (10) din dotare (Fig. 14-e).
f. Pozitionati terminalul (6) în gaura din perete și fixați-l cu şuruburile. (Fig. 14-f, 14-g).
g. Introduceți terminalul latură mașină (2) în gura de evacuare aer a aparatului (26) conform ilustrației din figura 9.
h. Cuplați celălalt capăt al furtunului flexibil (1) la terminal (6) (Fig.14-i).
i. Închideți dopul (6a) când aparatul nu este în funcțiune (Fig.14-h).

2.5 - CONECTARE ELECTRICĂ

Aparatul este echipat cu un cablu de alimentare cu priză.

Înainte de a conecta aparatul de aer condiționat, asigurați-vă că:

• Valorile tensiunii și frecvenței de alimentare sunt conforme cu specificațiile de pe plăcuța aparatului.
• Linia de alimentare este echipată cu o legătură eficace la pământ și este dimensionată corect pentru absorbția maximă a aparatului de aer condiționat.
• În rețeaua de alimentare a aparatului trebuie prevăzut un dispozitiv de deconectare omnipolar adecvat, în conformitate cu regulile naționale de instalare.

- Echipamentul este alimentat exclusiv prin intermediul unei prize compatibile cu ştecherul furnizat.

ventuală înlocuire a cablului de alimentare trebuie efectuată exclusiv de serviciul de asistență tehnică Olimpia Splendid sau de către personal cu calificare similară.

2.6 - DRENAJ

În funcție de modul în care este utilizat aparatul, trebuie conectat furtunul de evacuare a condensului.

2.6.a - Utilizare ca dezumidificator

Pentru o utilizare corectă a aparatului procedați după cum urmează (figurile 15 și 16):

a. Scoateți dopul (28).
b. Introduceti furtunul din dotare (7) pe fitting.

Asigurați-vă că partea finală a furtunului de evacuare (7) este așezată pe un bazin de evacuare sau într-un recipient.

Asigurati-vă că tubul (7) nu este blocat.

3 - FOLOSIREA APARATULUI

Modurile de funcționare ale aparatului de aer condiționat pot fi selectate atât prin intermediul telecomenzii, cât și din panoul de control al aparatului de aer condiționat.

Recepția funcției selectate este confirmată de emiterea unui „bip” sonor.

RO - 12

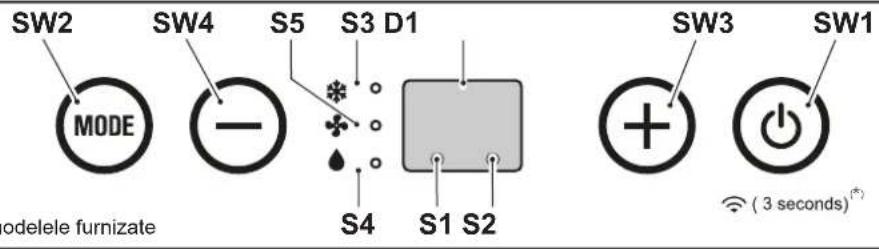

3.1 - SIMBOLURI ŞI BUTOANE PANOU DE CONTROL (Fig.B)

B

SW2 MODE SW4 - S5 S3 D1 S4 S1 S2 SW3 SW1 (3 seconds)*

• SW1: Functionare / Stand-by; Căutare Wi-Fi (*);
• SW2: Selectare mod operare răcire =>
  => automata =>
  => numai ventilator =>

=> dezumidificare => => răcire =>...

• SW3: Creştere temperatură/întârziere;
• SW4: Scădere temperatură/întârzie- re;

• S1: Mod standby.
• D1: Temperatura setată/Timer
• S2: Mod Timer /Wi-Fi (*);
• S3: Mod răcire;
• S4: Mod dezumidificare;
• S5: Mod ventilatie.

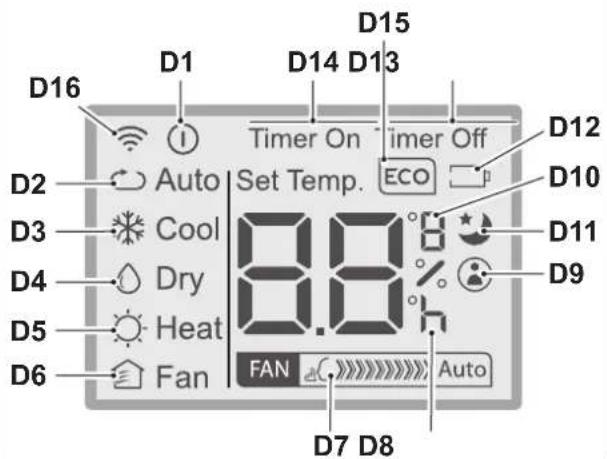

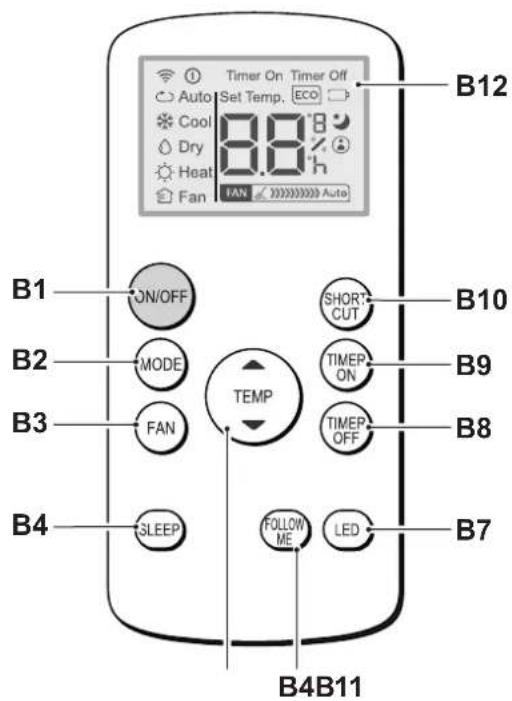

3.2 - BUTOANE TELECOMANDĂ (Fig.C)

C

Timer On Timer Off Auto Set Temp. ECO Cool Dry Heat Fan FAN Auto B12 B1 ON/OFF SHORT CUT B10 B2 MODE TIMEP ON B9 B3 FAN TIMEP OFF B8 SLEEP FOLLOW ME LED B7 B4B11

D16 D1 D14 D13 Timer On Timer Off Auto Set Temp. ECO D2 D3 D4 D5 D6 Cool Dry Heat Fan 8.8% FAN Auto D7 D8 D12 D10 D11 D9

• B1: Buton on/off: pornire/oprire aparat
• B2: Selectare mod operare AUTO (Automat) => => răcire => => dezumidificare => => doar ventilator => ...
• B3: Selectare viteză ventilator

Viteză minimă
=> Viteză maximă
• B4: Activare mod SLEEP (ON/OFF)
• B5: Nu este disponibil pentru acest model
• B6: Activare/dezactivare functie FOLLOW ME
• B7: Activare/dezactivare pe panoul de comenzi al maşinii
• B8: Setare oprire programată unitate
• B9: setare pornire programată unitate
• B10: Scurtătură (SHORT CUT)
• B11: Creştere temperatură ▲ Scădere temperatură ▼
• B12: Display
• D1: Indicator aparat în funcțiune
• D2: Mod automat (ECO)
• D3: Mod răcire (COOL)
• D4: Mod dezumidificare (DRY)
• D5: Nu este disponibil pentru acest model
• D6: Mod doar ventilator (FAN)
• D7: Indicare viteză ventilator (vezi „B3”)
• D8: Indicator „oră” pornire/oprire programată
• D9: Indicator functie „FOLLOW ME” activă
• D10: Indicator temperatură °C (F)
• D11: Indicator funcție „SLEEP” activă
• D12: Indicator baterie telecomandă descărcată
• D13: Indicator functie „TIME OFF” activă
• D14: Indicator functie „TIME ON" activă
• D15: Nu este disponibil pentru acest model
• D16: Semnal transmisie telecomandă

3.3 - FOLOSIREA TELECOMENZII

Telecomanda livrată cu aparatul de aer condiționat este instrumentul care vă permite să utilizați aparatul în modul cel mai confortabil.

Este un instrument care trebuie manevrat cu grijă și în special:

• Evitați să îl udați (nu trebuie curățat cu apă sau expus la intemperii).
• Evitați căderea sau impactul violent.
• Evitați expunerea directă la razele soarelui.

- Telecomanda funcționează cu tehnologie infraroșu.

• În timpul utilizării, nu plasați obstacole între telecomandă și

aparatul de aer condiționat.

• Dacă în încăpere sunt utilizate alte dispositive echipate cu telecomandă (TV, grupuri stereo, etc...), pot apărea interferențe.
• Lămpile electronice și fluorescente pot interfera cu transmisiile dintre telecomandă și aparatul de aer condiționat.
• Scoateți bateriile de alimentare dacă telecomanda nu este utilizată o perioadă lungă de timp.

3.3.a - Introducerea bateriilor

Pentru a introduce corect bateriile:

a. Scoateți capacul din spațiul unde se află bateriile (Fig.17).
b. Introduceti bateriile în spațiul corespunzător (Fig.17).

Respectați cu strictețe polaritățile indicate în partea de jos a spațiului unde se află bateriile.

c. Închideți capacul corect (Fig.18).

3.3.b - Înlocuirea bateriilor

Bateriile trebuie să fie înlocuite atunci când se afișează pe display icoana □.

Folosiți întotdeauna baterii noi. Utilizarea de baterii vechi sau de tipuri diferite poate cauza defectarea telecomenzii.

- Telecomanda folosește două baterii alcaline uscate de 1,5V (tip AAA) (Fig.17).

Odată descărcate, ambele baterii trebuie înlocuite și eliminate în centrel colectare adecvate sau conform reglementărilor locale.

- Dacă nu utilizați telecomanda timp de câteva săptămâni sau chiar mai mult, scoateți bateriile. Eventualele scurgeri ale bateriilor ar putea deteriora telecomanda.

Nu reîncărcați și nu demontați bateriile. Nu aruncați bateriile în foc. Pot arde sau exploda.

Dacă lichidul din baterii intră în contact cu pielea sau hainele, spălați-le cu atenție cu apă curată. Nu utilizați telecomanda cu baterii care au avut scurgeri. Substanțele chimice conținute în baterii pot provoca arsuri sau alte pericole pentru sănătate.

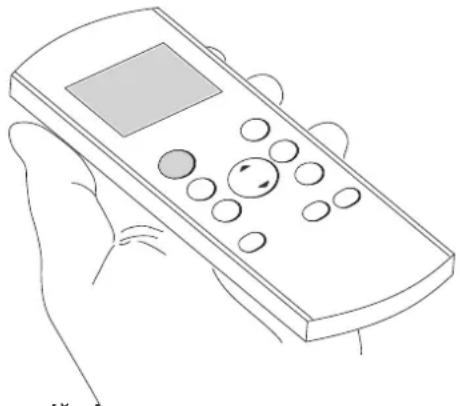

3.3.c - Pozitia telecomenzii

- Tineți telecomanda într-o poziție din care semnalul să poată ajunge la receptorul (29) aparatului (distanță maximă circa 8 metri - cu bateriile încărcate). Prezența obstacolelor (mobilier, perdele, pereți, etc.) între telecomandă și aparat reduce raza de acțiune a telecomenzii.

RO - 14

OLIMPIA SPLENDID

3.4 - UTILIZAREA APARATULUI

Pentru a utiliza aparatul, procedați după cum urmează.

Pentru a preveni eventuale daune ale compresorului, fiecare pornire este întârziată cu 3 minute față de ultima oprire.

3.4.a - Operatiuni preliminare

- Aşezati aparatul pe o suprafață stabilă, neînclinată, la o distanță de cel puțin 30 cm. de perete sau de orice alt obiect pentru a asigura o circulație corectă a aerului. Aşezati-l pe o suprafață rezistentă la apă, deoarece orice eventuală scurgere de apă ar putea deteriora mobilierul sau podeaua.

• Nu aşezati aparatul direct pe covoare, prosoape, pături sau alte suprafete absorbante.
• Introduceti ștecherul în priza de alimentare; aparatul emite un „beep” iar pe display se afișează icoana ⏻ și temperatura mediului ambiant în °C.

Înainte de conectarea electrică a aparatului, asigurați-vă că datele plăcuței corespund cu cele ale rețelei de distribuție electrică.

a. Aparatul poate fi pornit sau oprit pentru perioade scurte apăsând B1 pe telecomandă sau SW1 de pe panoul de control (în cazul opririi prelungite a aparatului, aceasta trebuie să fie dezactivat scoțând ștecherul din priza de alimentare).
b. LED-ul L2 aferent se aprinde pentru a semnala că aparatul este oprit.
c. În aceste condiții apăsați din nou pe B1 pe telecomandă (sau pe SW1 pe panoul de control) pentru a reactiva funcțiile selectate anterior.
La oprirea aparatului toate timer-ele sunt restate.

a. Folosind acest mod, aparatul nu exercită nicio acțiune asupra temperaturii sau umidității aerului din încăpere, ci doar o mentine în circulatie.
b. Acest mod poate fi selectat apăsând pe B3 sau SW2 până când simbolul numai ventilator (§) este activat pe display-ul panoului de control în timp ce pe display-ul telecomenzii apare simbolul D6.
c. În acest mod de operare ventilatorul intern este mereu pornit și este posibil să selectați viteza dorită a ventilatorului (doar din telecomandă) în orice moment apăsând pe butonul corespunzător B3 (simbol D7 pe telecomandă).

3.6 - MOD RĂCIRE (COOL)

a. Folosind acest mod, aparatul dezumidifică și răcește încăperea.
Acest mod poate fi selectat apăsând pe B2 sau pe SW2 până când simbolul numai răcire ( / 3) este activat atât pe telecomandă, cât și pe display-ul panoului de control.
b. Ventilatorul intern este mereu pornit la viteză automată sau (doar din telecomandă) la viteza selectată.
c. Set-point-ul de temperatură (Temperatura setată) poate fi reglată de la 17°C la 30°C (de la 62 F la 86 F dacă există) cu variații de 1°C prin intermediul B11 sau SW3/SW4 iar valoarea aferentă apare atât pe telecomandă, cât și pe display-ul local.
d. După trei minute (maximum) de la activarea acestui mod de funcționare, compresorul pornește iar aparatul începe să răcească.

3.7 - MOD DEZUMIDIFICARE (DRY)

a. Acest mod poate fi selectat apăsând pe B2 sau pe SW2 până când simbolul numai dezumidificare ( /D4 ) este activat atât pe telecomandă, cât și pe display-ul panoului de control.
b. Acest mod este similar modului de răcire, cu excepția: selectării vitezei ventilatorului care nu este activă (Temperatură setată) și este setată egală cu „Tamb” (temperatura mediului ambiant).

RO - 15

c. În modul numai dezumidificare se poate comanda funcționarea aparatului doar cu furtunul de evacuare a condensului (12) conectat și fără furtunul flexibil de evacuare a aerului.

3.8 - MOD AUTO (Automat)

a. Acest mod poate fi selectat apăsând pe B2 sau SW2 până când simbolul automat (AUTO/ D2) apare pe telecomandă.
b. În acest mod, funcțiile RĂCIRE și VENTILATOR sunt selectate automat în funcție de temperatura mediului ambiant, care este permanent verificată astfel încât să se obțină un confort optim în încăperea climatizată.

3.9 - FUNCTIONARE PE TIMP DE NOAPTE

a. Acest mod poate fi selectat doar din telecomandă apăsând pe butonul B4, pe display apare simbolul D11; modul poate fi utilizat doar în combinație cu modurile răcire și automat.
b. Când acest mod este activat, ventilatorul intern este forțat la viteza automată iar temperatura mediului ambiant setată este mărită automat cu 1°C după 1/2 oră și încă un grad °C după 1/2 oră (începând de la activarea funcției și modificarea subsecventă a temperaturii setate).
c. După 7 ore se va seta din nou, în mod automat, temperatura inițială.
d. Când temperatura setată este modificată din telecomandă sau când aparatul este pus în Stand-by sau când este deconectată alimentarea cu energie electrică, functionarea de noapte este dezactivată.
e. Pentru a dezactiva funcția apăsați din nou pe butonul B4.

3.10 - MOD TIMER

a. Acest mod permite programarea pornirii sau opririi aparatului.
b. Timpul de întârziere poate fi setat din telecomandă.

3.10.a - Pornire programată

Selectați modul de funcționare, temperatura dorită și viteza de ventilație cu care unitatea se va activa la pornirea programată.

a. Apăsând pe B9, setați întârzierea dorită (de la 0,5 la 24 de ore) după care aparatul va porni (începând de la confirmarea timer-ului).
Dacă nu este apăsat niciun buton în 5 secunde, funcția de setare a timer-ului se va opri automat.
b. După scurgerea timpului setat, aparatul pornește cu ultimele setări selectate.
c. Pentru a anula pornirea întârziată, apăsați din nou pe tasta B9 până la setarea la 0 a valorii.
d. Când timer-ul este activ, se iluminează simbolul D14 pe telecomandă iar la modele fără Wi-Fi se aprinde led-ul S2.

3.10.b - Oprire programată

a. Cu aparatul în orice mod de funcționare, apăsați pe butonul B8 pentru a seta întârzierea dorită (de la 0,5 la 24 de ore) după care aparatul se va opri (începând de la confirmarea timer-ului).
Toate intervențiile ulterioare asupra butonului B8 vor mări întârzierea cu 1 oră.
b. Dacă nu este apăsat niciun buton în 5 secunde, funcția de setare a timer-ului se va opri automat. Odată ce timpul setat a trecut, aparatul se oprește.
c. Pentru a anula pornirea întârziată, apăsați din nou pe tasta B8 până la setarea la 0 a valorii.
d. Când timer-ul este activ, se iluminează simbolul D13 pe telecomandă iar la modele fără Wi-Fi se aprinde led-ul S2.

3.11 - SETARE UNITATE DE MĂSURĂ A TEMPERATURII

Apăsând simultan butoanele SW3 și SW4 timp de 3 secunde se poate schimba unitatea de măsură a temperaturii indicată pe displayul aparatului din CELSIUS (°C) în FAHRENHEIT (F) și invers.

3.12 - ALTE FUNCTII

• Această funcție poate fi activată numai cu telecomanda.
• Această funcție nu este disponibilă în modurile Dezumidificare (DRY) și Numai Ventilație (FAN).

În această funcție telecomanda are rol de termostat.

a. Cu aparatul în funcțiune apăsați pe butonul “FOLLOW ME” de pe telecomandă.
b. Mutați-vă cu telecomanda într-o zonă a încăperii diferită ce cea în care este poziționat aparatul (distanță maximă 7÷8 metri) orientând-o către acesta și asigurându-vă că între telecomandă și apart nu există obstacole.
c. Setați temperatura dorită pe telecomandă; aparatul funcționează până la aducerea temperaturii în zona în care se află telecomanda la valoarea setată pe aceasta.
d. Telecomanda trimite un semnal aparatului și dacă nu primește răspuns într-un timp maxim de 7 minute funcția se dezactivează.
e. Pentru a opri funcția apăsați pe butonul „FOLLOW ME” pe telecomandă sau opriți aparatul.

3.12.b - Functie Short Cut (Scurtătură)

- Această funcție poate fi activată numai cu telecomanda.

a. Când aparatul este în funcțiune, indiferent în ce mod, apăsând pe butonul „SHORT CUT” pe telecomandă, aparatul se setează direct în modul „AUTO” cu temperatura setată la 26°C (80 F).

3.12.c - Auto-Restart

a. Dacă aparatul se oprește din cauza întreruperii energiei electrice, la reluarea alimentării acesta va reporni automat cu setările precedente.

3.12.d - Wi-Fi (numai pentru modelele furnizate)

a. Apăsând pe SW1 timp de circa 3 secunde se activează funcția „Wifi”, pe display apare „AP” în așteptarea conexiunii cu dispozitivul.

Pentru conexiunea cu rețeaua Wi-Fi și utilizarea aplicației consultați manualul Wi-Fi.

b. Când aparatul este conectat, led-ul S2 rămâne aprins.

4 - ÎNTRETINERE ŞI CURĂTARE

Înainte de a efectua orice operațiune de întreținere și curățare, asigurati-vă întotdeauna că ați scos ștecherul aparatului din priză.

Nu atingeți părțile metalice ale aparatului atunci când scoateți filtrul.

Risc de vătămare din cauza marginilor metalice ascuțite.

Nu utilizati apă pentru a curăța componentele interne ale aparatului de aer condiționat. Dunerea la apă poate deterioră izolația, cu riscul de a provoca șocuri electrice.

4.1 - CURĂȚARE

4.1.a - Curățarea aparatului și a telecomenzii

a. Utilizați o cârpă uscată pentru a curăța aparatul și telecomanda.
b. Se poate folosi o cârpă umezită cu apă rece pentru a curăța aparatul dacă acesta este foarte murdar.

Nu folosiți cârpe tratate chimic sau antistatic pentru curățarea aparatului.

Nu utilizați benzină, solvent, pastă de lustruit sau alți solventi similari. Este produse pot cauza stricarea sau deformarea suprafeței de plastic.

4.1.b - Curățarea filtrului de aspiratie

Pentru a asigura o filtrare eficientă a aerului din interior și o bună funcționare a aparatului dumneavoastră de aer condiționat, este esențial să curățați periodic filtrul de aer (Fig.20).

Sistemul de filtrare constă într-un filtru de aer (fig. 20 ref. 23) și un filtru suplimentar * (fig. 5 ref. 13).

La fiecare 250 de ore de funcționare a motorului ventilatorului se afișează mesajul F1.

ltrele suplimentare trebuie să fie înlocuite după circa 500 de ore de funcționare (*).

Curățați filtrele și resetați contorul de ore ținând apăsat timp de 5 secunde butonul „ON/OFF” de pe panoul de control al aparatului.

a. Opriti aparatul de aer condiționat și apoi îndepărtați filtrul acestuia conform indicatiilor din figura 20.
b. Filtrul trebuie să fie spălat cu un jet de apă îndreptat în direcția opusă celei de acumulare a prafului.
c. În cazul în care este dificilă îndepărtarea mizeriei (ca în cazul grăsimilor sau crustelor de alt tip) filtrul trebuie să fie scufundat în prealabil într-o soluție de apă și detergent neutru.
d. Înainte de a reintroduce filtrul în aparat, acesta trebuie să fie scuturat pentru a elimina apa acumulată în timpul spălării.

Dacă filtrul (23) este deteriorat, trebuie înlocuit.

e. Asigurati-vă că filtrul (23) este complet uscat.
f. Repoziționați în mod corect filtrul (23) în locașul corespunzător.
d. Dacă este cazul, aspirați puful de pe lamele (Fig. 21).

Nu utilizati aparatul fără filtru (23).

4.1.c - Sfaturi pentru economisirea energiei

lată câteva sfaturi simple pentru a reduce consumul:

• Păstrați mereu și constant filtrele curate (a se vedea capitolul întreținere și curățare).
• Tineti usile și ferestrele încăperilor care urmează să fie climatizate închise.
• Evitați ca razele solare să pătrundă liber în încăpere (recomandăm folosirea draperiilor sau rulourilor sau închiderea obloanelor).
• Nu blocați direcția fluxului de aer (când intră și iese) din aparat; acest lucru, pe lângă faptul că se obține un randament neoptimal, afectează și funcționarea corectă a acestuia și există posibilitatea unor defectiuniireparabile.

4.2 - ÎNTRETINERE

Dacă intenționați să nu utilizați aparatul pentru o perioadă lungă de timp, efectuați următoarele operațiuni:

a. Operați modul numai ventilator timp de câteva ore (circa 1÷2 ore) pentru a usca interiorul aparatului.
b. Opriti aparatul de aer condiționat și deconectați sursa de alimentare.
c. Curățați filtrul de aer.
d. Evacuați complet apa de condens.
e. Scoateți bateriile din telecomandă.

Controale înainte de repornirea aparatului de aer condiționat:

a. După o perioadă lungă de lipsă de activitate a aparatului de aer condiționat, curățați filtrele.
b. Controlați ca orificiul de evacuare sau admisie a aerului să nu fie blocat (mai ales după o perioadă lungă de lipsă de activitate a aparatului de aer condiționat).

4.2.a - Evacuare apă de condens

Când apa de condens din tava inferioară atinge nivelul presetat, aparatul emite un beep.

În acest caz:

a. Scoateți stecherul din priză.
b. Mutati cu grijă aparatul într-o poziție adecvată pentru a evacua apa.
c. Îndepărtati dopul de evacuare (24) și dopul de cauciuc (24a) (Fig.22).

Asigurați-vă că ați înșurubat în mod corect dopul de evacuare pentru a evita pierderi de apă.

d. Evacuați toată apa.
e. Aşezati la loc dopul de cauciuc (24a) și înşurubati dopul de evacuare (24) (Fig.23).
f. Introduceti stecherul în priză.

Dacă eroarea se repetă, contactați un Centru de Asistență.

În timpul funcționării aparatului este posibil să apară anomalii care să oprească funcționarea acestuia. În asemenea cazuri, pe panoul de control se afișează coduri de eroare.

• P1 Tava inferioară plină.
- Fi Curățare filtru.
• E1 • E2 • E3 • E4

În aceste cazuri:

a. deconectati electric aparatul
b. așteptați câteva minute
c. introduceti stecherul în priza de curent
d. reporniti aparatul.

Dacă problema persista și codul de eroare nu dispare, deconectați electric aparatul și adresațivă unui Centru de Asistență.

5 - DATE TEHNICE

Pentru datele tehnice, consultați plăcuța date de pe produs (Fig.2).

• Dimensiuni (L x Î x A) 345 x 703 x 355 mm
• Greutate (fără ambalaj) 24 Kg
• Temperaturi de exploatare maxi-me în răcire	DB 35°C - WB 24°C * / DB 43°C - WB 32°C **
• Temperaturi de exploatare mini-me în răcire	17°C * / 16°C **
* Temp. mediu interior** Temp. mediu exterior

6 - SCHEMA ELECTRICĂ

Schema electrică este redată în imaginea 24.

7 - INCONVENIENTE ŞI SOLUȚII POSIBILE

DEFECTIUNE• Aparatul nu funcționează.	CAUZĂ• Nu este curent.• Ștecherul este scos din priză.• Timer-ul este activat	CE TREBUIE SĂ FACETI?• Așteptați.• Băgați ștecherul în priză.• Dezactivați timer-ul
• Aparatul funcționează doar pentru scurt timp.	• Temperatura setată este prea apropiată de cea a mediului ambiant.• Admisia aerului exterior este blocată.	• Reduceți temperatura setată.• Eliminați obstacolele.• Sunați la Centrul de asistență.
• Aparatul funcționează însă nu răcește camera.	• Fereastră deschisă.• În încăpere este activă o sursă de căldură (arzător, lămpi etc.) sau sunt multe persoane.• Temperatura setată este prea ridicată.• Aparatul are o putere neadecvată la condițiile sau la dimensiunile mediului ambiant.	• Închideți fereastra• Eliminați sursa de căldură.• Reduceți temperatura setată.
• În timpul mutării aparatului iese apă.	• Aparatul este înclinat sau culcat.	• Înainte de mutări, goliți apa conținută în aparat scoțând dopul (fig. 2 referință nr. 4).
• Aparatul se oprește, nici comenzile de pe telecomandă, nici cele de pe panoul de control nu răspund iar pe display-ul panoului de control apare semnalul de alarmă „E1” iluminat intermitent.		• Scoateți ștecherul din priză• Sunați la Centrul de asistență
• Aparatul se oprește, nici comenzile de pe telecomandă, nici cele de pe panoul de control nu răspund iar pe display-ul panoului de control apare semnalul de alarmă „E2” iluminat intermitent.		• Scoateți ștecherul din priză• Sunați la Centrul de asistență
• Aparatul se oprește, nici comenzile de pe telecomandă, nici cele de pe panoul de control nu răspund iar pe display-ul panoului de control apare semnalul de alarmă „E4” iluminat intermitent.		• Scoateți ștecherul din priză• Sunați la Centrul de asistență
• Aparatul se oprește, nici comenzile de pe telecomandă, nici cele de pe panoul de control nu răspund iar pe display-ul panoului de control apare semnalul de alarmă „P1” iluminat intermitent.	• Acumulare excesivî de apă în interiorul aparatului	• Scoateți ștecherul din priză• Evacuați apa conținută în aparat scoțând dopul (fig. 2 referința nr. 4). Dacă aceas-tă alarmă este prea frecventă, sunați la Centrul de asistență.
• În modul răcire, de noapte sau automat nu se poate selecta viteza minimă.	• Temperatura mediului ambiant este prea scăzută	• Comportamentul aparatului de aer con-ditionat este normal

Nu încercați să reparați singuri echipamentul.

Dacă problema nu se rezolvă, contactați dealerul local sau cel mai apropiat centru de asistență. Furnizați informații detaliate despre defectiune și modelul aparaturii.

RO - 20

Simbolul de pe produs sau de pe ambalaj indică faptul că produsul nu trebuie considerat deșeu menajer normal, ci trebuie dus la punctul de colectare specializat pentru reciclarea echipamentelor electrice și electronice. Efectuând eliminarea acestui produs în mod corespunzător, contribuiți la evitarea potențialelor consecințe negative pentru mediu și sănătate care ar putea rezulta din eliminarea necorespunzătoare a produsului. Pentru mai multe informații despre reciclarea acestui produs, contactați oficiul municipal, serviciul local de eliminare a deșeurilor sau magazinul de unde a fost achiziționat produsul. Această prevedere este valabilă numai în statele membre UE.
