Dolceclima Compact 8 M - Climatisation OLIMPIA SPLENDID - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Climatiseur mobile
Capacité de refroidissement	8 000 BTU
Classe énergétique	A
Dimensions (L x P x H)	44 x 36 x 76 cm
Poids	30 kg
Niveau sonore	65 dB(A)
Fonctionnalités	Refroidissement, déshumidification, ventilation
Utilisation	Idéal pour les pièces jusqu'à 75 m²
Filtre	Filtre à air lavable
Maintenance	Nettoyage régulier du filtre, vérification des tuyaux d'évacuation
Sécurité	Protection contre les surcharges électriques
Accessoires inclus	Tuyau d'évacuation, télécommande
Garantie	2 ans

FOIRE AUX QUESTIONS - Dolceclima Compact 8 M OLIMPIA SPLENDID

Pourquoi mon OLIMPIA SPLENDID Dolceclima Compact 8 M ne refroidit-il pas correctement ?

Assurez-vous que les fenêtres et les portes sont bien fermées. Vérifiez également que le filtre à air est propre et que l'appareil est correctement dimensionné pour la pièce.

Comment nettoyer le filtre à air de mon climatiseur ?

Pour nettoyer le filtre à air, retirez-le de l'appareil, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Mon climatiseur fait un bruit anormal, que faire ?

Vérifiez si l'appareil est installé sur une surface plane et stable. Si le bruit persiste, il peut être nécessaire de consulter un professionnel.

Quelle est la consommation énergétique de l'OLIMPIA SPLENDID Dolceclima Compact 8 M ?

La consommation énergétique dépend de l'utilisation, mais ce modèle est conçu pour être écoénergétique. Consultez le manuel pour des informations spécifiques sur l'efficacité énergétique.

Comment régler la température sur mon climatiseur ?

Utilisez la télécommande fournie pour augmenter ou diminuer la température selon vos préférences. Vous pouvez également régler le mode de fonctionnement.

Que faire si l'appareil fuit de l'eau ?

Vérifiez le réservoir d'eau et videz-le si nécessaire. Assurez-vous également que le tuyau de drainage n'est pas obstrué.

Puis-je utiliser mon OLIMPIA SPLENDID Dolceclima Compact 8 M dans une pièce de plus de 20 m² ?

Ce modèle est conçu pour des pièces jusqu'à 20 m². Pour des espaces plus grands, il est recommandé d'utiliser un appareil plus puissant.

Comment stocker mon climatiseur pendant l'hiver ?

Avant de stocker l'appareil, nettoyez le filtre et laissez-le sécher. Rangez-le dans un endroit sec et frais, et protégez-le de l'humidité.

Y a-t-il une garantie pour cet appareil ?

Oui, l'OLIMPIA SPLENDID Dolceclima Compact 8 M est généralement livré avec une garantie de 2 ans. Consultez les documents fournis pour plus de détails.

MODE D'EMPLOI Dolceclima Compact 8 M OLIMPIA SPLENDID

Attention : risque d'incendie

0.2.1 - Pictogrammes rédactionnels....2

0.3 - MISES EN GARDE GÉNÉRALES .... 3
0.4 - UTILISATION PRÉVUE 5
0.5 - ZONES À RISQUE 5
0.6 - AVERTISSEMENTS POUR LE GAZ RÉFRIGÉRANT R290 5

1 - DESCRIPTION DE L'APPAREIL....10

1.1 - LISTE DES COMPOSANTS FOURNIS .... 10

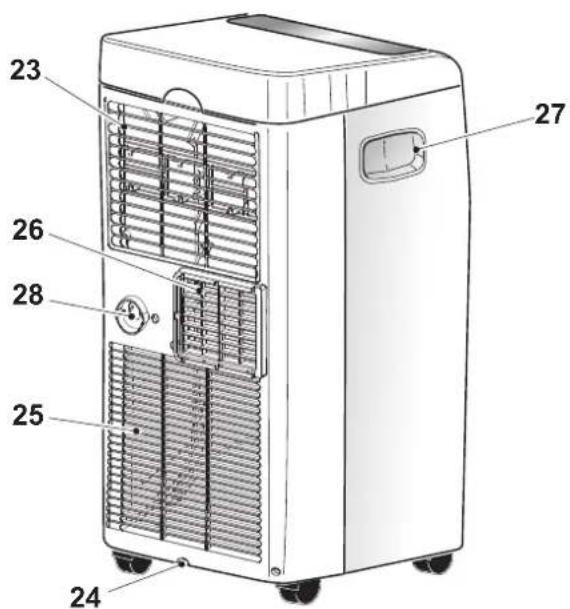

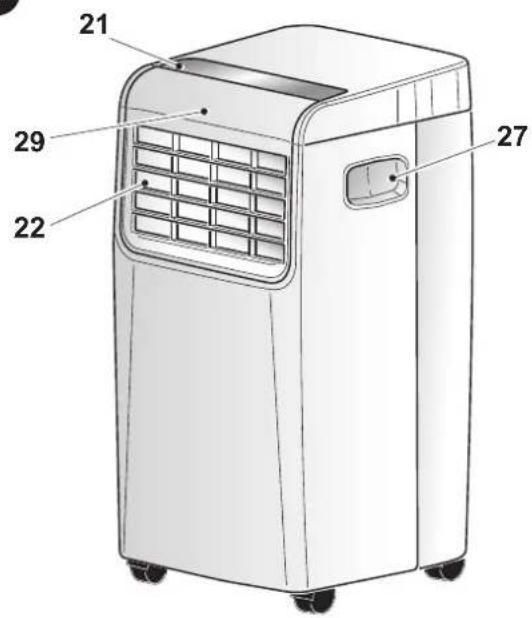

1.2 - IDENTIFICATION DES PARTIES PRINCIPALES 10

2 - INSTALLATION .... 11

2.1 - TRANSPORT DU CLIMATISEUR 11
2.2 - MISES EN GARDE 11
2.3 - INSTALLATION MOBILE 11
2.4 - INSTALLATION FIXE 12
2.5 - RACCORDEMENT ELECTRIQUE....12
2.6 - DRAINAGE....12

2.6.a - Utilisation en tant que déshumidificateur ....12

3 - UTILISATION DE L'APPAREIL 12

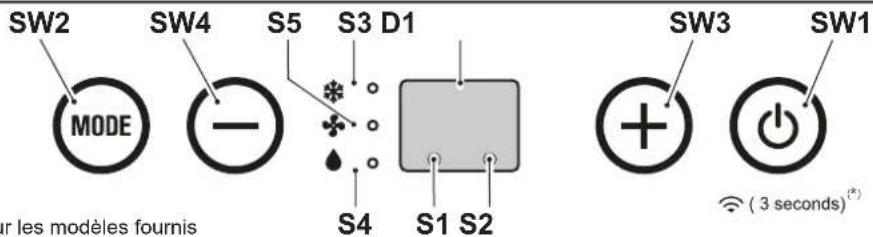

3.1 - SYMBOLES ET TOUCHES DU PANNEAU DE COMMANDE 13

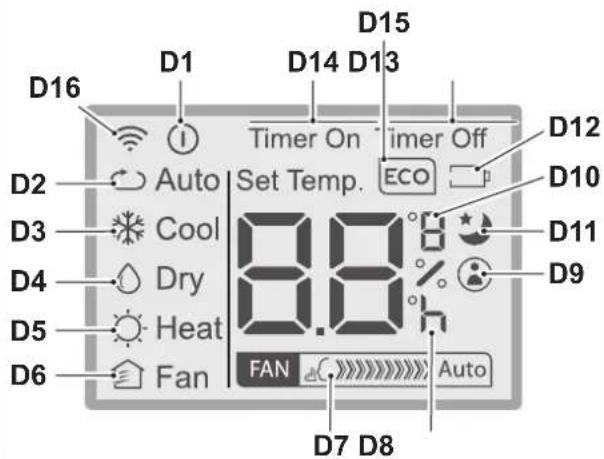

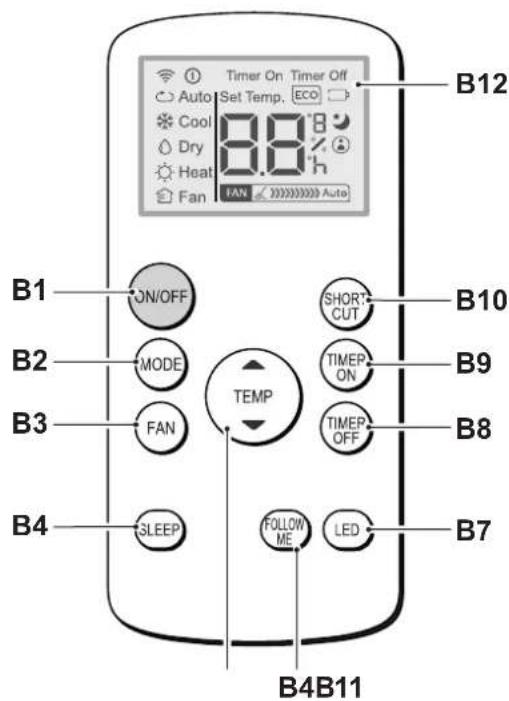

3.2 - TOUCHES DE TELECOMMANDE....13

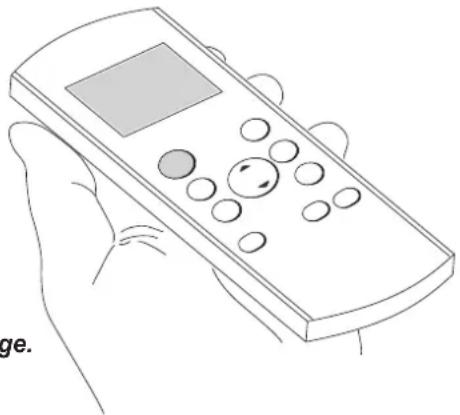

3.3 - MODE D'EMPLOI DE LA TELECOMMANDE 14

3.3.a - Mise en place des piles....14
3.3.b - Remplacement des piles....14
3.3.c - Position de la télécommande....14

3.4 - UTILISATION DE L'APPAREIL....15

3.4.a - Opérations préliminaires....15
3.4.b - Allumer / éteindre l'appareil 15

3.5 - MODE VENTILATION (FAN) 15
3.6 - MODE DE REFROIDISSEMENT (COOL)....15
3.7 - MODE DÉSHUMIDIFICATION (DRY)....15
3.8 - MODE AUTO (automatique)....16
3.9 - FONCTIONNEMENT NOCTURNE 16
3.10 - MODE TEMPORISATEUR....16

3.10.a - Allumage programmé 16
3.10.b - Arrêt programmé....16

3.11 - DÉFINITION DE L'UNITÉ DE MESURE DE LA TEMPÉRATURE 16

3.12 - AUTRES FONCTIONS....17

3.12.a - Fonction FOLLOW ME 17
3.12.b - Fonction de raccourci 17
3.12.c - Redémarrage automatique....17
3.12.d - Wi-Fi 17

4 - MAINTENANCE ET NETTOYAGE 17

4.1 - NETTOYAGE....17

4.1.a - Nettoyage de l'appareil et de la télécommande....17
4.1.b - Nettoyage du filtre d'aspiration .... 18
4.1.c - Conseils pour l'economie d'énergie 18

4.2 - ENTRETIEN....18

4.2.a - Évacuation des condensats 19
4.2.b - Codes d'erreur ....19

5 - DONNÉES TECHNIQUES....19

6 - SCHÉMA ÉLECTRIQUE....19

7 - DÉPANNAGE....20

FR - 1

0 - MISES EN GARDE

0.1 - INFORMATIONS GÉNÉRALES

Tout d'abord, nous tenons à vous remercier pour avoir décidé d'accorder votre préférence à un appareil de notre production.

0.2 - SYMBOLOGIE

Les pictogrammes reportés au chapitre suivant permettent de fournir rapidement et de manière univoque les informations nécessaires pour une utilisation correcte de la machine dans des conditions de sécurité.

0.2.1 - Pictogrammes rédactionnels

	Il indique que ce document doit être lu attentivement avant d'installer et / ou d'utiliser l'appareil.
	Il indique que ce document doit être lu attentivement avant toute opération d'entretien et/ou de nettoyage.
	Il signale la possibilité d'avoir des informations supplémentaires sur les manuels joints.
	Il indique que des informations sont disponibles dans la notice d'utilisation ou dans la notice d'installation.
	Indique que le personnel préposé à la réparation doit gérer l'appareil conformément à la notice d'installation.
	Il indique que l'appareil utilise un réfrigérant inflammable. Si le liquide réfrigérant fuit et qu'il est exposé à une source d'ignition externe, un incendie risque de survenir.
	Signale au personnel concerné que l'opération décrite présente, si elle n'est pas effectuée conformément aux normes de sécurité, le risque de provoquer une décharge électrique.
	Il signale au personnel concerné que l'opération décrite présente, si elle n'est pas effectuée conformément aux normes de sécurité, le risque de subir des lésions physiques.
	Il indique au personnel concerné que l'opération décrite présente, si elle n'est pas effectuée conformément aux normes de sécurité, le risque de subir des brûlures par contact avec des composants à haute température.
	Les paragraphes précédés par ce symbole contiennent des informations et des prescriptions très importantes, notamment pour ce qui concerne la sécurité. Le non-respect peut comporter:- danger pour la sécurité des opérateurs.- perte de la garantie du contrat.- dégagement de la responsabilité du fabricant.
	Indique les actions qu'il ne faut absolument pas accomplir.
[AYC3]	Il indique au personnel concerné qu'il est interdit de couvrir l'appareil afin d'en éviter la surchauffe.

0.3 - MISES EN GARDE GÉNÉRALES

LORSQUE VOUS UTILISEZ DES APPAREILS ÉLECTRIQUES, IL EST TOUJOURS NÉCESSAIRE DE SUIVRE SCRUPULEUSEMENT LES CONSIGNES DE SÉCURITÉ FONDAMENTALES AFIN DE RÉDUIRE LES RISQUES D'INCENDIE ET D'ÉLECTROCHOCS ET ACCIDENTS A PERSONNES, Y COMPRIS CE QUI SUIT :

Pour éviter tout dommage au compresseur, chaque démarrage est retardé de 3 minutes par rapport au dernier arrêt.

1. Document réservé aux termes de la loi avec interdiction de reproduction ou de transmission à tiers sans l'autorisation expresse de la société OLIMPIA SPLENDID.

Les machines peuvent subir des mises à jour et par conséquent présenter des éléments différents de ceux qui sont représentés, sans que cela constitue pour autant un préjudice pour les textes contenus dans ce manuel.

re attentivement le présent manuel avant de procéder à toute opération (installation, entretien, utilisation) et suivre scrupuleusement ce qui est décrit dans chacun des chapitres.

onserver soigneusement le présent livret pour toute consultation ultérieure.

1. Après avoir retiré l'emballage, s'assurer que l'appareil est en parfait état. Les éléments de l'emballage ne doivent pas être laissés à portée des enfants pour qui ils représentent des sources potentielles de danger.

2. LE FABRICANT DÉCLINE TOUTE RÉSPONSABILITE EN CAS DE DOMMAGES AUX PERSONNES OU AUX BIENS DERIVANT DU NON-RESPECT DES NORMES CONTENUES DANS LE PRESENT LIVRET.

3. Le fabricant se réserve le droit d'apporter à tout moment des modifications à ces modèles, tout en conservant les caractéristiques essentielles décrites dans le présent manuel.

1. L'entretien de ces climatiseurs peut être dangereux car un réfrigérant sous pression et des composants électriques sous tension se trouvent à l'intérieur de cet appareil.

En conséquence, toute opération de maintenance (à l'exception d'entretien des filtres) ne doit être effectuée que par du personnel autorisé et qualifié.

1. Les installations effectuées en dehors des instructions fournies par le présent manuel et l'utilisation en dehors des limites de température prescrites annulent la garantie.

2. L'entretien courant des filtres, le nettoyage général extérieur peuvent être effectués même par l'utilisateur, étant donné que ces opérations ne comportent pas de difficulté ou de danger.

3. Durant le montage, et à chaque opération d'entretien, respecter les précautions mentionnées dans ce manuel et sur les étiquettes appliquées dans les appareils, et prendre toutes les précautions suggérées par le bon sens commun et par les Réglementations de Sécurité en vigueur dans le lieu d'installation.

1. En cas de remplacement de composants, utiliser exclusivement des pièces de rechange originales OLIMPIA SPLENDID.

1. Si l'unité n'est pas utilisée pendant longtemps ou que personne ne reste dans la pièce climatisée, il est conseillé de couper l'alimentation pour éviter tout accident.

1. N'utilisez pas de détergents liquides ou corrosifs pour nettoyer l'appareil, ne vaporisez pas d'eau ou d'autres liquides sur l'unité car ils pourraient endommager les composants en plastique et même causer des chocs électriques.

1. Ne mouillez pas l'unité intérieure et la télécommande. Des courts-circuits ou des incendies peuvent survenir.

1. En cas de défaillance (par exemple : bruit anormal, mauvaise odeur, fumée, élévation anormale de température, fuites électriques, etc.), couper immédiatement l'alimentation électrique. Pour toute réparation, s'adresser exclusivement aux services après-vente agréés par le constructeur et exiger l'utilisation de pièces de rechange originales. Le non-respect de ce qui précède peut compromettre la sécurité de l'appareil.

FR - 3

1. Ne pas laisser le climatiseur en fonction pendant de longues périodes en présence d'une humidité élevée ou de portes ou fenêtres ouvertes.

L'humidité pourrait se condenser et mouiller ou endommager les meubles.

1. Ne pas débrancher la fiche secteur pendant le fonctionnement. Risque d'incendie ou de choc électrique.

2. Ne pas appuyer d'objets lourds ou chauds sur l'appareil.

3. Avant de connecter l'électroménager électriquement, assurez-vous que les données de la plaque signalétique correspondent à celles du réseau de distribution d'énergie électrique. La fiche secteur doit impérativement intégrer une mise à la terre. La plaque (20) se trouve sur le côté de l'appareil (figure 2).

4. Installer l'appareil selon les instructions du constructeur. Une mauvaise installation peut entraîner des dommages aux personnes, animaux et choses, au sujet desquels le constructeur décline toute responsabilité.

5. En cas d'incompatibilité entre la prise et la fiche de l'appareil, faire remplacer la prise par une autre de type approprié par du personnel professionnellement qualifié, qui devra s'assurer que la section des câbles de la prise est appropriée à la puissance absorbée par l'appareil. En général, l'utilisation d'adaptateurs et/ou de rallonges est déconseillée; si leur utilisation devait être indispensable, ils devraient être conformes aux normes de sécurité en vigueur et leur capacité (A) ne doit pas être inférieure à la capacité maximum de l'appareil.

6. Cet appareil n'est pas destiné à fonctionner au moyen d'un temporisateur externe ou avec un système de télécommande séparé.

7. Utiliser l'appareil toujours et uniquement en position verticale.
8. Ne jamais couvrir de quelque façon que ce soit les grilles respectivement d'entrée et de sortie d'air.
9. Ne pas insérer d'objets étrangers dans les grilles d'entrée et sortie afin d'éviter tout risque de choc électrique, incendie ou dommage à l'appareil.
10. Ne pas utiliser l'appareil:

- avec les mains mouillées ou humides;

- pieds nus.

1. Ne pas tirer le câble de alimentation ou l'appareil lui-même pour débrancher la fiche de la prise de courant.

2. Ne pas utiliser ce produit à la lumière directe du soleil ou à proximité de sources de chaleur, telles que poêles ou radiateurs (Fig.3).

3. Ne pas utiliser ce dispositif près des appareils à gaz (Fig.3).

4. Toujours placer l'appareil sur une surface stable, plane et à niveau.

5. Laisser au moins 50 cm d'espace libre sur les côtés et derrière l'appareil et laisser au moins 50 cm d'espace libre au-dessus de l'appareil (Fig.1).

6. Ne pas placer l'appareil près d'un prise électrique (Fig.4).

7. La prise de courant doit être facilement accessible de façon à pouvoir débrancher avec facilité la fiche en cas d'urgence.

8. Ne pas manipuler la fiche les mains mouillées.

9. Ne pas plier, tordre, tirer ou endommager excessivement le cordon d'alimentation.

10. Ne pas dérouler le câble sous des tapis, couvertures et carpettes. Placer le câble dans des zones sans passage de façon à éviter des trébuchements.

11. Débrancher le cordon d'alimentation quand l'unité n'est pas utilisée de façon prolongée et/ou quand personne n'est à la maison.

12. Ne pas utiliser l'appareil dans les chambres très humides (salle de bain, cuisine, etc.).

13. Ne pas utiliser l'appareil à l'extérieur ou sur des surfaces mouillées. Éviter le déversement de liquides sur l'appareil. Ne pas utiliser l'appareil à proximité d'éviers ou de robinets.

14. Ne pas immerger l'appareil dans de l'eau ou autres liquides.

15. Nettoyer l'appareil à l'aide d'un chiffon humide ; ne pas utiliser produits ou matériaux abrasifs. Pour nettoyer les filtres voir le paragraphe approprié.

16. La cause la plus fréquente de surchauffe est le dépôt de poussière ou de peluches dans l'appareil. Éliminer régulièrement ces accumulations en débranchant l'appareil de la prise électrique et en aspirant les grilles.

17. Ne pas utiliser l'appareil dans des environnements avec des écarts de température considérables car la condensation pourrait se former à l'intérieur de l'appareil lui-même.

18. Installer le dispositif à au moins 2 mètres des autres appareils électroniques (téléviseur, radio, ordinateur, lecteur DVD, etc.) pour éviter les interférences (Fig.6).

FR - 4

1. Ne pas utiliser l'appareil aussitôt après la pulvérisation de l'insecticide à gaz ou en présence d'encens qui brûlent, de vapeurs chimiques ou de résidus huileux.
2. Ne pas utiliser l'appareil sans les filtres correctement positionnés.
3. Le démontage, la réparation ou la reconversion par une personne non autorisée pourrait comporter des dommages graves et entraîner l'annulation de la garantie du fabricant.
4. Ne pas utiliser l'appareil en cas de panne ou de dysfonctionnement, si le câble ou la fiche est endommagé ou si l'appareil est tombé ou endommagé de quelque façon que ce soit. Éteindre l'appareil, débrancher la fiche de la prise de courant et la faire vérifier par du personnel qualifié.
5. Ne pas démonter ni modifier abusivement l'appareil.
6. Réparer l'appareil tout seul est extrêmement dangereux.
7. Si vous décidiez de ne plus utiliser un appareil de ce type, il est recommandé de le mettre hors d'usage en coupant le câble d'alimen-tation, après avoir dé-branché la fiche de la prise de courant. Il est en outre recommander de rendre inoffensives les éléments de l'appareil susceptibles de constituer un danger, notamment pour les enfants, qui pourraient se servir de l'appareil hors d'usage pour jouer.
8. Pour le processus de dégivrage et pour le nettoyage de l'appareil, n'utilisez pas d'outils autres que ceux recommandés par le fabricant.
9. L'appareil est équipé d'une protection thermique qui préserve la carte électronique en cas de surchauffe. Si cette protection se déclenche, débranchez la fiche de la prise murale et attendez que l'appareil ait complètement refroidi (au moins 20 à 30 minutes), puis la rebrancher à la prise murale avant de redémarrer l'appareil. Si l'appareil ne redémarre pas, débranchez la fiche de la prise murale et contactez un centre SAV.
10. FUSIBLE : 3.15A/250VAC Fusible lent.

0.4 - UTILISATION PRÉVUE

• Le climatiseur ne doit être utilisé que pour produire de l'air froid ou pour déshumidifier l'air (à choisir) dans le seul but de rendre la température ambiante agréable.
• Cet appareil est conçu UNIQUEMENT pour une utilisation domestique ou semblable.
• Un usage impropre de l'appareil avec d'éventuels dommages causés aux personnes, biens ou animaux déchargent OLIMPIA SPLENDID de toute responsabilité.

0.5 - ZONES À RISQUE

- N'installez pas de climatiseurs dans des environnements contenant des gaz inflammables, des gaz explosifs, des environnements très humides (laveries, serres, etc.) ou dans des pièces où d'autres machines qui génèrent une forte source de chaleur, à proximité d'une source d'eau salée ou sulfureuse.

• N'utilisez PAS de gaz, d'essence ou d'autres liquides inflammables à proximité du climatiseur.
• Utilisez uniquement les composants fournis (voir paragraphe 1.1). L'utilisation de pièces non d'origine peut entraîner des fuites d'eau, des électrochocs, des incendies, des lésions corporelles ou des dommages matériels.

N'utilisez ce produit que conformément aux spécifications indiquées dans cette notice. Toute utilisation autre que celle spécifiée risque d'entraîner de graves lésions.

LE FABRICANT N'ASSUME AUCUNE RESPONSABILITÉ EN CAS DE DOMMAGES À DES PERSONNES OU À DES BIENS DUES A LA NON-OBSERVATION DES CONSIGNES CONTENUES DANS CETTE NOTICE.

0.6 - AVERTISSEMENTS POUR LE GAZ RÉFRIGÉRANT R290

1. L'APPAREIL CONTIENT DU GAZ R290 (CLASSIFICATION D'INFLAMMABILITÉ A3)
2. L'APPAREIL DOIT ETRE STOCKE DANS UNE PIECE BIEN VENTILEE OU LA TAILLE DE LA PIÈCE CORRESPOND AUX MESURES INDIQUÉES POUR L'UTILISATION DE L'APPAREIL.
3. L'APPAREIL DOIT ÊTRE INSTALLÉ, UTILISÉ ET RANGÉ DANS UNE PIÈCE DONT LA SURFACE DU SOL EST SUPÉRIEURE À LA VALEUR DI X M (X = INDIQUÉE DANS LE TABLEAU).

Quantité de gaz R290 en Kg(Voir étiquette données sur l'appareil)	0,120	0,130	0,140	0,150	0,160	0,170	0,180	0,190	0,200	0,210	0,220
Taille minimale de la pièce pour utilisation et stockage ( m^2 )	6 7 7	8 8 9 9	10	10	11

1. CET APPAREIL CONTIENT UNE QUANTITÉ DE GAZ RÉFRIGÉRANT R290 ÉGALE À CELLE INDIQUÉE SUR L'ÉTIQUETTE DE DONNÉES FIGURANT SUR L'APPAREIL.
2. IL EST INDISPENSABLE DE RANGER L'APPAREIL DANS UNE PIÈCE SANS LA PRÉSENCE DE SOURCES D'INFLAMMATION EN FONCTIONNEMENT CONTINU (PAR EXEMPLE : FLAMMES NUES, APPAREILS À GAZ OU APPAREILS DE CHAUFFAGE ÉLECTRIQUES).
3. Ne pas percer ou brûler.
4. Ne pas oublier que les réfrigérants peuvent être inodores.
5. R290 est un gaz réfrigérant conforme aux directives environnementales européennes. Ne percer aucune partie du circuit du réfrigérant.
6. Ne pas utiliser de moyens pour accélérer le processus de dégivrage ou de nettoyage, autres que ceux préconisés par le fabricant.
7. Lors du dégivrage et du nettoyage de l'appareil, ne pas utiliser d'autres outils que ceux recommandés par le fabricant.
8. Si l'appareil est installé, utilisé ou rangé dans une zone non ventilée, le lieu de destination doit être conçue de manière à empêcher toute accumulation de fuites de réfrigérant, dues aux chauffages électriques, aux cuisinières ou à d'autres sources d'allumage.
9. Se conformer aux normes nationales en matière de gaz.
10. Veiller à ce que les ouvertures de ventilation ne soient pas entravées.
11. L'appareil doit être stocké de manière à éviter les dommages mécaniques.
12. Toute personne qui travaille au-dessus ou à l'intérieur d'un circuit de réfrigération doit être avoir un certificat valide qui prouve sa compétence à manipuler les réfrigérants en toute sécurité, conformément à une spécification d'évaluation reconnue par le secteur.

1. Toutes les opérations de fonctionnement qui affectent les dispositifs de sécurité doivent être effectuées par du personnel spécialisé. L'entretien et les réparations nécessitant l'assistance d'un autre personnel spécialisé doivent être effectués sous la supervision d'une personne qualifiée dans l'utilisation de réfrigérants inflammables.

2. TRANSPORT D'APPAREILS CONTENANT DES RÉFRIGÉRANTS INFLAMMABLES Se référer aux règlements nationaux.

3. MARQUAGE DE L'APPAREIL PAR DES SYMBOLES Se référer aux règlements nationaux.

4. ÉCOULEMENT CONTENANT DES RÉFRIGÉRANTS INFLAMMABLES Se référer aux règlements nationaux.

5. STOCKAGE DE L'APPAREIL/DISPOSITIFS Le stockage de l'appareil doit être conforme aux instructions du fabricant.

6. STOCKAÇE DE L'ÀPPAREIL (INVENDU) L'emballage doit être construit de manière à ce que tout dommage mécanique de l'appareil à l'intérieur n'entraîne pas de perte de réfrigérant. Le nombre maximal de pièces de l'appareil pouvant être stockées ensemble est indiqué par la réglementation locale.

1. INFORMATIONS SUR L'ENTRETIEN

a) Contrôles de la zone

Avant de commencer à utiliser des systèmes contenant des réfrigérants inflammables, il est nécessaire de faire des contrôles de sécurité afin de minimiser le risque d'inflammation. Respectez les consignes suivantes pour réparer le système de réfrigérant avant de l'utiliser.

b) Exécution du travail Les travaux doivent être effectués sous contrôle afin de minimiser le risque de présence de gaz ou de vapeurs inflammables lors de leur exécution.
c) Zone de travail générale Tout le personnel préposé à la maintenance et les autres opérateurs présents dans la zone de travail doivent être informés de la nature en cours. Évitez de travailler dans des espaces exigus. Coupez l'alimentation dans l'espace qui entoure la zone de travail. Assurez-vous que la zone est en sécurité grâce au contrôle des matériaux inflammables.

FR - 6

d) Contrôle de la présence de liquide réfrigérant

Contrôlez la zone avec un détecteur de liquide réfrigérant spécifique avant et pendant l'exécution du travail afin de s'assurer que le technicien est bien conscient de la présence d'atmosphères potentiellement inflammables. Vérifiez que l'appareil de détection des fuites utilisé convient à une utilisation avec des liquides réfrigérant inflammables, c'est-à-dire qu'il ne provoque pas d'étincelles, qu'il est correctement fermé ou intrinsèquement sûr.

e) Présence d'extincteurs

Si des travaux à chaud sont nécessaires sur l'appareil de réfrigération ou sur toute partie de celui-ci, un équipement de lutte contre les incendies adéquat doit être disponible. Gardez toujours un extincteur sec ou à poudre de CO2 à proximité de la zone de recharge.

f) Absence de sources inflammables

Aucun opérateur qui exécute un travail de système de réfrigération impliquant l'exposition de toute tuyauterie contenant ou ayant une teneur en réfrigérant inflammable ne doit utiliser une source inflammable susceptibles de causer un incendie ou une explosion.

Toutes les sources possibles d'inflammation, y compris la consommation de cigarettes, doivent être suffisamment éloignées du lieu d'installation, de réparation, de retrait et d'élimination, pendant les- quelles le réfrigérant inflammable pourrait être répandu dans l'espace environnant.

Avant que les travaux ne commencent, examinez la zone autour de l'appareil pour s'assurer qu'il n'y a aucun élément inflammable ou risque d'inflammation.

Utilisez des panneaux anti-fumée.

g) Zone ventilée

Assurez-vous que la zone d'installation est à l'extérieur ou correctement ventilée avant de mettre le système en marche ou d'effectuer des opérations à chaud. Veuillez à ce que le degré de ventilation soit présent pendant toute la durée des travaux.

La ventilation doit être en mesure de disperser en toute sécurité tout réfrigérant dégagé et, si possible, l'expulser vers l'extérieur dans l'atmosphère.

h) Contrôles de l'appareil de réfrigération

Lorsque les composants électriques sont remplacés, veillez à ce qu'ils soient appropriés et conformes aux spécifications indiquées.

Les consignes du fabricant en matière d'entretien et de service doivent toujours être respectées. En cas de doute, veuillez consulter le SAV du fabricant.

Veuillez effectuer les contrôles suivants sur les installations qui utilisent des réfrigérants inflammables : vérifiez que la taille de la charge est conforme aux dimensions de la pièce où sont installées les pièces contenant du réfrigérant ; que le système et les orifices de ventilation fonctionnent correctement et qu'ils ne sont pas obstrués ; si vous utilisez un circuit de réfrigérant, vérifiez la présence de réfrigérant dans le circuit secondaire ; que le marquage appliqué sur la machine reste visible et lisible.

Les marquages et les panneaux d'indication illisibles doivent être remplacés ; que les tubes et les composants de réfrigération sont installés à une position où ils ne risquent pas d'être exposés à une substance susceptible de corroder les composants contenant du réfrigérant, sauf si ces composants comportent un matériau intrinsèquement résistant à la corrosion ou sont convenablement protégés par ce dernier.

i) Contrôles sur les appareils électriques

La réparation et l'entretien des composants électriques doivent inclure les contrôles de sécurité initiaux et les procédures d'inspection des composants. En cas de panne susceptible de nuire à la sécurité de l'appareil, évitez d'alimenter le circuit électriquement avant d'avoir résolu le problème. Utilisez une solution temporaire appropriée si le problème ne peut pas être résolu immédiatement mais que l'appareil doit continuer à fonctionner. Veuillez indiquer une telle situation au propriétaire de l'équipement afin que toutes les parties en soient informées. Les contrôles de sécurité initiaux comprennent le contrôle de la décharge des condensateurs. Ce contrôle doit être effectué en toute sécurité pour éviter les étincelles ; vérifiez que les composants électriques et les faisceaux de tension ne sont pas exposés pendant le chargement, la restauration ou la purge du système ; vérifiez la continuité de la mise à la terre.

23. RÉPARATIONS DES COMPOSANTS SCÉLLES

a) Lors de la réparation de composants scellés, toutes les alimentations électriques doivent être débranchées de l'appareil à traiter avant de retirer tout couvercle scellé, etc. S'il est absolument nécessaire de mettre le matériel sous tension pendant la réparation, veillez à installer un dispositif de détection de fuite qui soit en fonctionnement permanent au point le plus critique pour avertir l'opérateur d'une situation potentiellement dangereuse.

b) Faites notamment attention aux points suivants pour vous assurer que le capot n'est pas modifié de manière à affecter le niveau de sécurité lors de l'utilisation de composants électriques. Cela inclut les

FR - 7

dommages aux câbles, le nombre excessif de connexions, les bornes non fabriquées conformément aux spécifications d'origine, les dommages aux joints, la mauvaise installation des presse-câbles, etc.

Assurez-vous que l'appareil est correctement monté. Assurez-vous que les joints d'étanchéité ou les matériaux de scellage ne se sont pas détériorés de manière à ne plus pouvoir empêcher la pénétration d'atmosphères inflammables. Les pièces de rechange doivent être conformes aux spécifications du fabricant.

L'utilisation de matériau de scellant à la silicone pourrait nuire à l'efficacité de certains types de systèmes de détection de fuites. N'isolez pas les composants de sécurité intrinsèque avant de les utiliser.

24. RÉPARATION DE COMPOSANTS DE SÉCURITÉ INTRINSÈQUE

N'appliquez aucune charge inductive ni capacité permanente au circuit sans vous assurer qu'elle ne dépasse pas la tension et le courant maximaux autorisés pour l'appareil utilisé. Les composants de sécurité intrinsèque sont les seuls à pouvoir fonctionner sous tension en présence d'une atmosphère inflammable. Le système d'essai doit avoir le bon ampérage. Remplacez les composants uniquement par des pièces de rechange spécifiées par le fabricant. Des pièces autres que celles indiquées peuvent provoquer l'inflammation du réfrigérant dans l'atmosphère après une fuite.

25. CÂBLAGE

Vérifiez que le câblage n'est pas soumis à l'usure, à la corrosion, à une pression excessive, aux vibrations, aux arêtes vives ou à tout autre effet néfaste sur l'environnement. Pendant le contrôle, n'oubliez jamais les effets du vieillissement ou des vibrations constantes causés par des éléments tels que les compresseurs ou les ventilateurs.

26. DÉTECTION DE RÉFRIGÉRANTS INFLAMMABLES

N'utilisez en aucun cas des sources d'inflammation potentielles pour détecter les fuites de réfrigérant. N'utilisez pas de flamme oxhydrique (ni aucun autre système de détection qui utilise une flamme libre).

27. MÉTHODES DE DÉTECTION DE FUITES

Les méthodes de détection des fuites ci-après sont considérées comme acceptables pour les systèmes contenant des réfrigérants inflammables. Utilisez des détecteurs de fuites électroniques pour les réfrigérants inflammables, même si la sensibilité risque de ne pas être adéquate ou qu'un recalibrage s'impose. (L'appareil de détection doit être calibré dans une zone sans réfrigérant.) Assurez-vous que le détecteur n'est pas une source potentielle d'inflammation et qu'il convient au réfrigérant utilisé. L'appareil de détection de fuite doit être réglé sur un pourcentage de réfrigérant LFL et calibré en fonction du réfrigérant utilisé en confirmant le pourcentage de gaz approprié (maximum 25 %). Les fluides de détection des fuites peuvent être utilisés avec la plupart des réfrigérants, en veillant ne pas utiliser des détergents contenant du chlore, une substance pourrait réagir avec le réfrigérant et corroder la tuyauterie en cuivre. Si une fuite est suspectée, toutes les flammes nues doivent être supprimées / éteintes. Si une fuite de réfrigérant nécessitant une soudure est détectée, récupérez tout le réfrigérant du système ou isolez-le (par des vannes d'arrêt) dans une partie du système à l'écart de la fuite. L'azote exempt d'oxygène (OFN) doit ensuite être libéré dans le système avant et pendant le processus de soudage.

Utilisez les procédures conventionnelles lorsque vous travaillez sur le circuit de réfrigérant pour des réparations ou pour toute autre raison. Malgré cela, il est important que la meilleure pratique soit respectée, car l'inflammabilité doit être prise en compte. Respectez la procédure ci-après :

• Éliminez le réfrigérant ;
• Purgez le circuit avec du gaz inerte ;
• Vidangez ;
• Purgez à nouveau avec un gaz inerte ;
• Ouvrez le circuit en coupant ou en soudant.

Veillez à rétablir la charge de réfrigérant dans les cylindres de récupération appropriés. Nettoyez le système avec de l'OFN pour sécuriser l'unité. Il est possible de voir répéter ce processus plusieurs fois. N'utilisez pas d'air comprimé ou d'oxygène pour cette opération.

Achevez le nettoyage en remplissant le vide dans le système avec l'OFN et en le remplissant jusqu'à ce que la pression de travail soit atteinte, puis en dispersant l'OFN dans l'atmosphère et en ramenant finalement le système à vide. Répétez le processus jusqu'à ce qu'il ne reste plus de réfrigérant dans le système. A la dernière charge d'OFN, veuillez amener le système à la pression atmosphérique pour pouvoir l'utiliser. Cette opération est absolument essentielle si des opérations de soudage doivent être effectuées au niveau de la tuyauterie.

Assurez-vous que la sortie de la pompe à vide ne se trouve à proximité d'aucune source d'inflammation et

que la ventilation est disponible.

29. PROCÉDURES DE CHARGEMENT

En plus des procédures de chargement classiques, les conditions ci-après sont à remplir :

Veuillez à ce qu'aucune contamination de divers réfrigérants ne se produit pendant le chargement de l'appareils. Les tubes doivent être les plus courts possibles afin de minimiser la quantité de réfrigérant qu'elles contiennent.

Maintenez les cylindres en position verticale.

Assurez-vous que le système de réfrigération est mis à la terre avant de le charger avec du réfrigérant.

Étiquetez le système une fois chargé (si l'étiquetage n'a pas encore été fait).

Veillez à ne pas surcharger le système de réfrigération. Testez la pression avec l'OFN avant de charger le système. Effectuez le test d'étanchéité du système à la fin de la charge mais avant la mise en service. Un autre test d'étanchéité doit être effectué avant de quitter le site d'installation.

30. MISE HORS SERVICE

Pour exécuter cette procédure, le technicien préposé doit impérativement se familier au préalable avec l'appareil et tous ses composants.

Il y a lieu de récupérer tous les réfrigérants en toute sécurité.

Avant de procéder à cette opération, prélevez un échantillon d'huile et de liquide de refroidissement au cas où une analyse serait nécessaire avant de réutiliser le réfrigérant récupéré. Il est essentiel que l'alimentation électrique soit disponible avant de commencer cette procédure.

a) Familiarisez-vous avec l'appareil et son fonctionnement.
b) Isolez le système électriquement.
c) Avant d'exécuter cette procédure, assurez-vous que :

• Le matériel de manutention mécanique est disponible, si nécessaire, pour déplacer les cylindres de réfrigérant ;
• Tous les dispositifs de protection sont disponibles et utilisés correctement.
• Le processus de récupération est toujours contrôlé par une personne compétente ;
• L'équipement de récupération et les cylindres sont conformes aux normes appropriées.

d) Videz le système de refroidissement, si possible.
e) S'il est impossible d'avoir un état de vide, utilisez un collecteur afin que le réfrigérant puisse être éliminé des différentes parties du système.
f) Assurez-vous que le cylindre se trouve sur les balances avant de passer à la récupération.
g) Mettez en marche l'équipement de récupération et utilisez-le conformément aux instructions du fabricant.
h) Ne surchargez pas les cylindres. (Pas plus de 80% du volume de charge liquide).
i) Ne dépassez pas la pression maximale de service du cylindre même temporairement.
j) Lorsque les cylindres ont été remplis correctement et que le processus est terminé, assurez-vous que ces derniers et l'équipement sont immédiatement retirés du site d'installation et que toutes les vannes d'isolement sont fermées.
k) Le réfrigérant récupéré ne doit pas être chargé dans un autre système de réfrigération à moins d'avoir été nettoyé et vérifié.

31. ÉTIQUETAGE

L'équipement doit porter une étiquette indiquant qu'il a été mis hors service et vidé du réfrigérant. Datez et signez l'étiquette. Assurez-vous que l'appareil comporte des étiquettes indiquant qu'il contient du réfrigérant inflammable.

32. RÉCUPÉRATION

Lors de l'extraction du réfrigérant d'un système, que ce soit pour l'entretien ou la mise hors service, il y a lieu d'éliminer tous les réfrigérants en toute sécurité. Lors du transfert du réfrigérant dans les cylindres, assurez-vous que seuls les cylindres appropriés pour la récupération du réfrigérant sont utilisées. Assurez-vous que le bon nombre de cylindres est disponible pour stocker la charge totale du système. Tous les cylindres à utiliser sont conçus pour le réfrigérant récupéré et étiquetés de la même manière (c'est-à-dire des cylindres spéciaux pour la récupération du réfrigérant). Ces cylindres doivent être équipés d'une vanne de surpression et des vannes d'arrêt correspondantes entièrement fonctionnelles.

Les cylindres de récupération vides sont placés sous vide et, si possible, refroidis avant la récupération. L'équipement de récupération doit être en parfait état de marche, avec un mode d'emploi à portée de main et adapté à la récupération des réfrigérants inflammables. De plus, un groupe de balances calibrées doit être disponible et parfaitement fonctionnelles. Les tubes doivent être équipés de joints hermétiques avec déconnexion en parfait état. Avant d'utiliser l'équipement de récupération, veillez à ce qu'il soit en bon état de marche, correctement entretenu et que tout composant électrique associé soit scellé afin d'empêcher toute inflammation en cas de dispersion du réfrigérant. Consultez le fabricant en cas de doute. Le réfrigé-

FR - 9

rant récupéré doit être renvoyé à son fournisseur dans le cylindre de récupération approprié et accompagné de la note de transfert de déchets correspondant. Ne mélangez pas les réfrigérants dans les unités de récupération et en particulier dans les cylindres. Si les compresseurs ou les huiles de compresseurs doivent être éliminés, assurez-vous qu'ils ont été vidés à un niveau acceptable pour que le réfrigérant inflammable ne reste pas dans le lubrifiant. Le processus de vidange doit être effectué avant de retourner le compresseur aux fournisseurs. Utilisez uniquement des systèmes de chauffage électrique sur le corps du compresseur pour accélérer ce processus.

Éliminez l'huile d'un système en toute sécurité.

1 - DESCRIPTION DE L'APPAREIL

1.1 - LISTE DES COMPOSANTS FOURNIS (Fig.5)

L'appareil est emballé unitairement dans un emballage en carton.

Le colis peut être transporté à la main par deux personnes préposées ou chargées sur un chariot de transport.

Conservez l'emballage individuellement, en évitant de ne pas les empiler.

1. Flexible d'évacuation de l'air (modes Rafraî-chissement et Automatique)
2. Terminal pour tuyau flexible côté machine
3. Terminal pour tuyau flexible pour installation fixe / Slider
4. Slider pour l'installation à une fenêtre coulissante / store

5. Terminal pour installation Slider / fenêtre

6. Bride pour installation fixe

7. Tube de déchargement de la condensation (mode déshumidification seulement)
   8-9. Matériau d'isolation pour l'installation du Slider
8. Cheville pour bride installation fixe
9. Télécommande
10. Manuel
11. Filtre supplémentaire (uniquement pour les modèles fournis)

1.2 - IDENTIFICATION DES PARTIES PRINCIPALES (Fig.A)

1. Panneau de commande
2. Grille de sortie d'air
3. Filtre de l'air avec grille

4. Bouchon d'évacuation du condensat (en cas de transport, entretien ou accumulation excessive d'eau)

5. Admission d'air

6. Sortie d'air
7. Poignée pour le déplacement
8. Bouchon d'évacuation du condensat (mode Déshumidification uniquement)
9. Récepteur de télécommande IR

A

21 29 22 27

23 27 26 28 25 24

FR - 10

2 - INSTALLATION

2.1 - TRANSPORT DU CLIMATISEUR

Le transport et la manutention de l'appareil doivent être effectués en position verticale.

• Dans le cas de transport en position horizontale, attendre au moins une heure avant de le mettre en marche.
• Avant de déplacer ou de transporter l'appareil, évacuez complètement l'eau de condensat en procédant comme décrit à la section 4.2.a

Recommendation

acement du climatiseur sur sols délicats (ex. planchers en bois):

• Videz complètement le condensat.

- Faire très attention lors des déplacements du climatiseur, car les roulettes pourraient rayer le sol. Les roulettes, bien qu'elles soient réalisées dans un matériau rigide et qu'elles soient pivotantes, peuvent s'abîmer à l'usage ou s'encrasser. Il est recommandé de vérifier que les roues sont propres et libres dans leur mouvement.

2.2 - MISES EN GARDE

Le non-respect de ce qui suit peut entraîner des dommages à l'appareil.

a. Installez le climatiseur sur surfaces plates, stables et au sol.
b. Reliez le climatiseur uniquement à des prises de courant équipées de mise à la terre.
c. Assurez-vous que les rideaux ou les autres objets ne colmatent pas les filtre d'aspiration d'air (Fig.7).
d. Assurez-vous de d'avoir une distance minimale de 50 cm entre le climatiseur et les appareils adjacents (Fig.1).
e. Mettez toujours l'appareil en marche en veillant à ce que l'aspiration et la sortie d'air ne soient pas entravées.
f. Le climatiseur ne doit pas être utilisé dans des locaux servant de buanderie.
g. Installer le climatiseur uniquement dans des locaux secs.
h. Le climatiseur ne doit pas être mis en service en présence des matériaux, des vapeurs ou des liquides dangereux.
i. Nettoyez les filtres à air au moins une fois par semaine.

2.3 - INSTALLATION MOBILE

Le climatiseur doit être installé dans un local approprié.

Il est recommandé de réduire le rayonnement solaire à travers les volets, les rideaux, et les stores vénitiens et de garder les portes et les fenêtres fermées.

a. Positionner le climatiseur devant une fenêtre ou bien une porte-fenêtre.
b. Positionnez le raccord côté machine (2) sur le tube flexible (1) comme indiqué sur la Fig.8.
c. Positionnez le raccord (3) à l'opposé du tube flexible (1) (Fig.8).
d. Insérez le raccord côté machine (2) sur le raccord de sortie d 'air de l'appareil (26), comme illustré à la figure 9.
e. Positionnez le raccord (3) pour que l'air puisse s'échapper à l'extérieur (Fig.10)
f. Si vous avez une fenêtre coulissante (verticale ou horizontale) ou un volet, vous pouvez utiliser le « KIT COULISSANT » (4) fourni qui permet une installation plus efficace.

Pour l'installation avec le KIT COULISSANT, procédez comme indiqué aux figures 11 et 12.

g. Appliquez le joint adhésif (8) (Fig.12)

h. Positionnez le « KIT COULISSANT » (4) et adaptez-le (Fig.12)

i. Positionnez le tube flexible (1) et appliquer le joint (9) (Fig.12)

Ne tendez le flexible que si cela est nécessaire, de façon à ce que le convoyeur de l'air reste bloqué entre les battants de la fenêtre.

2.4 - INSTALLATION FIXE

Le climatiseur peut aussi être installé sur des trous fixes pratiqués dans une vitre ou bien dans un mur.

Le flux de l'air ne doit pas être entravé par des grilles de protection ni par autre chose.

Les éventuelles protections doivent avoir une section totale de passage de l'air non inférieure à 140 cm².

a. Positionnez le raccord côté machine (2) sur le tube flexible (1) comme indiqué sur la Fig.8.
b. Percez un trou de 127 mm de diamètre dans le verre ou le mur à une hauteur comprise entre 300 et 1200 mm (Fig.13).
c. Positionnez le raccord (6) dans le trou du mur et marquez les points de forage (Fig. 14-a, 14-b).
d. Retirez le raccord (6) et faites des trous de 6 mm (Fig. 14-c, 14-d).
e. Insérez dans les trous les chevilles (10) fournies (Fig. 14-e).
f. Positionnez le raccord (6) dans le trou du mur et fixez-le à l'aide des vis (10) fournies (Fig. 14-f, 14-g).
g. Insérez le raccord côté machine (2) sur le raccord de sortie d 'air de l'appareil (26), comme illustré à la figure 9.
h. Raccordez l'autre extrémité du tube flexible (1) au raccord (6) (Fig.14-i).
i. Fermez la fiche (6a) lorsque l'appareil n'est pas en marche (Fig.14-h).

2.5 - RACCORDEMENT ELECTRIQUE

L'appareil est livré avec un cordon d'alimentation avec prise.

Avant de connecter le climatiseur, assurez-vous que:

• Les valeurs de la tension et la fréquence sont conformes aux spécifications relatives aux données de la machine.
• La ligne d'alimentation est équipé d'une prise de terre efficace et est correctement dimensionné pour l'absorption maximale du climatiseur.
• Sur l'alimentation électrique de l'appareil doit être effectué pour un dispositif de déconnexion de pôle approprié conformément aux règles d'installation nationales.
• L'équipement est alimenté exclusivement par une prise compatible avec la fiche fournie.

remplacement du câble d'alimentation ne doit être effectuée par le service technique Olimpia Splendid ou par du personnel ayant des qualifications similaires.

2.6 - DRAINAGE

Il est nécessaire de raccorder le tube d'évacuation des condensats en fonction du mode d'utilisation de l'appareil.

2.6.a - Utilisation en tant que déshumidificateur

Pour utiliser l'appareil correctement, procédez comme suit (figures 15 et 16) :

a. Retirez le bouchon (28).
b. Raccordez le tube fourni (7) au raccord.

Veillez à ce que la partie raccorde du tube d'évacuation (7) est positionnée sur un puit de vidange ou sur un récipient.

Assurez-vous que le tube (7) ne soit pas obstrué.

3 - UTILISATION DE L'APPAREIL

Les modes de fonctionnement du climatiseur peuvent être sélectionnés soit via la télécommande, soit à partir du panneau de commande du climatiseur.

La réception de la fonction sélectionnée est confirmée par l'émission d'un « bip » de l'avertisseur.

FR - 12

3.1 - SYMBOLES ET TOUCHES DU PANNEAU DE COMMANDE (Fig.B)

B

SW2 MODE SW4 - S5 S3 D1 S4 S1 S2 SW3 + SW1 ( 3 seconds )*

• SW1: Marche / Veille; Recherche Wi-Fi (*);
- SW2: Sélection du mode de fonctionnement : refroidissement => => automatique =>

=> ventilateur seul => => déshumidification => => refroidissement =>...

- SW3: Augmentation température/retard; - SW4: Réduction température/retard;

- S1: Mode veille. - D1: Tset/Temporisateur - S2: Mode temporisateur/Wi-Fi (*); - S3: Mode refroidissement; - S4: Mode déshumi dification; - S5: Mode Ventilation.

3.2 - TOUCHES DE TELECOMMANDE (Fig.C)

C

Timer On Timer Off Auto Set Temp. ECO Cool Dry Heat Fan FAN Auto B12 ON/OFF SHORT CUT B10 MODE TIMEP ON B9 B3 FAN TIMEP OFF B8 SLEEP FOLLOW ME LED B7 B4B11

D16 D1 D14 D13 Timer On Timer Off D2 Auto Set Temp. ECO D3 Cool D4 Dry D5 Heat D6 Fan D7 D8 D12 D10 D11 D9

• B1: Bouton marche / arrêt pour mettre en marche / éteindre l'appareil
• B2: Sélection du mode de fonctionnement AUTO (Automatique) => => refroidissement = > => déshumidification = > => uniquement ventilateur = > ...
• B3: Sélection de la vitesse du ventilateur
• B4: Activer le mode veille (symbole 10 allumée)
• B5: Non disponible pour ce modèle
• B6: Activer / désactiver la fonction FOLLOW ME
• B7: Activer / désactiver l'affichage sur le panneau de commande de la machine
- B8: Réglage de l'arrêt planifié de l'unité - B9: Réglage de la start planifié des unités
• B10: Raccourci (SHORT CUT)
• B11: Augmentation de la température ▲ Réduction de la température ▼
• B12: Écran d'affichage
• D1: Indicateur d'appareil en marche
• D2: Mode automatique (ECO)
• D3: Mode de refroidissement (COOL)
• D4: Mode de déshumidification (DRY)
• D5: Non disponible pour ce modèle
• D6: Mode ventilateur uniquement (FAN)
• D7: Indication de la vitesse du ventilateur (voir « B3 »)
• D8: Indicateur « heure » marche / arrêt programmé
• D9: Indicateur de fonction « FOLLOW ME » actif
• D10: Indicateur de température °C (F)
• D11: Indicateur de fonction « SLEEP » actif
• D12: Indicateur de pile de la télécommande épuisée
• D13: Indicateur de fonction « TIME OFF » actif
• D14: Indicateur de fonction « TIME ON » activé
• D15: Non disponible pour ce modèle
• D16: Signal de transmission télécommande

$$ \begin{array}{l} \text {Vitesse minimum} \ \Rightarrow \text {Vitesse maximum} \end{array} \boxed {\text {FAN}} \boxed {\ggg} \boxed {\ggg} \boxed {\ggg} \boxed {\ggg} $$

3.3 - MODE D'EMPLOI DE LA TELECOMMANDE

La télécommande qui accompagne le climatiseur est l'instrument qui vous permet d'utiliser l'appareil de la manière la plus confortable possible.

C'est un instrument à manipuler avec soin et en particulier:

• Evitez de le mouiller (il ne doit pas être nettoyé avec de l'eau ou laissé aux intempéries).
• Evitez qu'il ne tombe par terre ou les chocs violents.
• Evitez l'exposition directe aux rayons de soleil.

- La télécommande fonctionne avec la technologie de l'infrarouge.

- Lors de son utilisation ne pas interposer d'obstacles entre la télécommande et le climatiseur.

• Si dans la même pièce, on utilise d'autres appareils dotés de télécommande (TV, chaîne stéréo, etc...), quelques interférences pourraient se vérifier.
• Les lampes électroniques et fluorescentes peuvent interférer dans les communications entre la télécommande et le climatiseur.
• Retirer les piles d'alimentation en cas de non utilisation prolongée de la télécommande.

3.3.a - Mise en place des piles

Pour insérer les piles correctement:

a. Retirez le cache du compartiment des piles (Figure 17).
b. Insérez les piles dans le compartiment (Figure 17).

Respecter scrupuleusement les signes de polarité indiqués au fond du compartiment.

c. Fermez le cache correctement (Figure 18).

3.3.b - Remplacement des piles

Il est nécessaire de remplacer les piles sur l'écran s'affiche l'icône □.

Utilisez toujours de nouvelles piles.

L'utilisation de piles usagées ou différentes peut entraîner une défaillance de la télécommande.

- La télécommande utilise deux piles alcalines sèches de 1,5 V (type AAA.) (Fig.17).

Un fois déchargées, toutes les piles doivent être remplacées en même temps et jetées aux points de récolte prévus à cet effet ou conformément aux normes locales en vigueur.

- Si vous n'utilisez pas la télécommande pendant quelques semaines ou plus, retirez les piles. D'éventuelles fuites des piles risquent d'endommager la télécommande.

Ne rechargez pas ou ne démontez pas les piles. Ne jetez pas les piles dans le feu. peuvent brûler ou exploser.

Si le liquide des piles tombe sur la peau ou les vêtements, lavez soigneusement avec à l'eau propre. N'utilisez pas la télécommande avec des piles, si elles présentent des fuites. Les produits chimiques contenus dans les piles peuvent causer des brûlures ou d'autres risques pour la santé.

3.3.c - Position de la télécommande

- Tenez la télécommande dans une position à partir de laquelle le signal peut atteindre le récepteur (29) de l'appareil (distance maximum d'environ 8 mètres - avec les piles chargées) (Fig.19). La présence d'obstacles (meubles, rideaux, murs, etc.) entre la télécommande et l'appareil réduit le rayon d'action de la télécommande.

FR - 14

3.4 - UTILISATION DE L'APPAREIL

Pour utiliser l'appareil, procéder comme suit :

Pour éviter tout dommage au compresseur, chaque démarrage est retardé de 3 minutes par rapport au dernier arrêt.

3.4.a - Opérations préliminaires

- Placez l'appareil sur un plan stable, non incliné, d'au moins 30 cm. du mur ou de tout autre objet, afin d'assurer une aération correcte de l'air. Placez-le sur une surface résistante à l'eau, car toute fuite d'eau pourrait endommager les meubles ou le sol.

• Ne placez pas l'appareil directement sur des tapis, des serviettes, des couvertures ou d'autres surfaces absorbantes.
• Introduisez la fiche dans la prise de courant ; l'appareil émet un « bip » et sur l'écran s'affiche l'icône ⏻ et la température ambiante en °C.

Avant de connecter l'électroménager électriquement, assurez-vous que les données de la plaque signalétique correspondent à celles du réseau de distribution d'énergie électrique.

3.4.b - Allumer / éteindre l'appareil

a. L'appareil peut être allumé ou éteint pendant de courtes périodes en appuyant sur B1 sur la télécommande ou bien sur SW1 sur le panneau de commande (en cas d'arrêt prolongé de l'appareil, celui-ci doit être désactivé en enlevant la fiche de la prise de courant).
b. Le voyant correspondant L2 s'allume pour indiquer que l'appareil est éteint.
c. Dans ces conditions, appuyer de nouveau sur B1 sur la télécommande (ou bien SW1 sur le panneau de commande) pour rétablir les fonctions précédemment sélectionnées.
Quand l'appareil est éteint, tous les temporisateurs sont remis à zéro.

a. Dans ce mode, l'appareil n'exerce aucune action, ni sur la température, ni sur l'humidité de l'air dans la pièce, mais il se contente de le garder en circulation.
b. Ce mode peut être sélectionné en appuyant sur B3 ou SW2 jusqu'à ce que le symbole de ventilateur seulement (§) s'affiche à l'écran du panneau de contrôle tandis que l'écran de la télécommande affiche le symbole D6.
c. Dans ce mode opérationnel, le ventilateur interne est toujours allumé et il est possible de sélectionner la vitesse souhaitée du ventilateur (uniquement depuis la télécommande) à tout moment en appuyant sur la touche B3 prévue à cet effet (symbole D7 est activé sur la télécommande).

3.6 - MODE DE REFROIDISSEMENT (COOL)

a. Dans ce mode, l'appareil déshumidifie et refroidit la pièce.
Ce mode peut être sélectionné en appuyant sur B2 ou SW2 jusqu'à ce que le symbole de refroidissement seulement (※ / D3) est activé aussi bien sur la télécommande que sur l'afficheur du tableau de contrôle.
b. Le ventilateur interne est toujours allumé à la vitesse automatique (uniquement depuis la télécommande) ou bien à la vitesse sélectionnée.
c. La valeur de consigne de température (Tset) peut être réglée de 17°C à 30°C, (de 62 F à 86 F si présent) avec des variations de 1°C, au moyen de B11 ou de SW3/SW4, et la valeur correspondante apparaît aussi bien sur la télécommande que sur l'afficheur de l'appareil.
d. Au bout de trois minutes (maximum) après l'activation de ce mode de fonctionnement, le compresseur démarre et l'appareil commande à diffuser du froid.

a. Ce mode peut être sélectionné en appuyant sur B2 ou SW2 jusqu'à ce que le symbole de déshumidification seulement (△ / D4) est activé aussi bien sur la télécommande que sur l'afficheur du tableau de contrôle.

FR - 15

b. Ce mode ressemble au mode refroidissement, à l'exception de : sélection vitesse ventilateur non active, la (Température paramétrée) et paramétrée sur "Tamb" (température ambiante)
c. En mode Déshumidification uniquement, il est possible de faire fonctionner l'appareil avec le tube d'évacuation du condensat uniquement (12), sans le flexible d'évacuation de l'air.

3.8 - MODE AUTO (automatique)

a. Ce mode peut être sélectionné en appuyant sur B2 ou SW2 jusqu'à ce que le symbole automatique (AUTO/ D2) apparaît sur la télécommande.
b. Dans ce mode, les fonctions REFROIDISSEMENT et VENTILATEUR sont sélectionnées automatiquement en fonction de la température ambiante, qui est contrôlée en permanence de façon à obtenir dans la pièce climatisée un confort optimal.

3.9 - FONCTIONNEMENT NOCTURNE

a. Ce mode ne peut être sélectionné qu'à partir de la télécommande en appuyant sur la touche B4, le symbole D11 s'affiche à l'écran ; le mode ne peut être utilisé qu'en combinaison avec le mode refroidissement et le mode automatique.
b. Lorsque ce mode est activé le ventilateur interne tourne forcément à la vitesse automatique et la température ambiante sélectionnée augmente automatiquement de 1°C après 1/2 heure et à nouveau de 1°C après 1/2 heure (à compter de l'activation de la fonction et de la modification de la Température sélectionnée).
c. Après 7 heures la température initiale est rétablie automatiquement.
d. Lorsque la Température sélectionnée est modifiée par télécommande, que l'appareil est en veille ou que l'alimentation électrique est coupée, le fonctionnement nocturne est désactivé.
e. Pour désactiver la fonction, appuyer de nouveau sur la touche B4.

3.10 - MODE TEMPORISATEUR

a. Ce mode vous permet de programmer la mise en marche ou à l'arrêt de l'appareil.
b. Le temps de retard peut être paramétré sur la télécommande.

3.10.a - Allumage programmé

Sélectionner le mode de fonctionnement, la température souhaitée et la vitesse de ventilation avec lesquels l'unité s'active lors de l'allumage programmé.

a. En appuyant sur B9, régler le retard souhaité (de 0,5 à 24 heures), au bout duquel l'appareil s'allume (à compter de la confirmation du temporisateur). Si l'on n'appuie sur aucune touche dans les 5 secondes, la fonction de paramétrage du temporisateur se désactive automatiquement.
b. Une fois le temps réglé écoulé, l'appareil démarre avec les derniers réglages sélectionnés.
c. Pour annuler l'allumage retardé, appuyer de nouveau sur le bouton B9 jusqu'à paramétrer la valeur à 0.
d. Lorsque le minuteur est activé, le symbole D14 de la télécommande s'allume, tandis que, pour les modèles sans Wi-Fi c'est la LED S2 qui s'allume.

3.10.b - Arrêt programmé

a. L'appareil étant dans n'importe quel mode de fonctionnement, appuyer sur B8 pour régler le retard souhaité (de 0,5 à 24 heures) au bout duquel l'appareil s'éteindra (à compter de la confirmation du temporisateur). Toutes les interventions suivantes sur la touche B8 augmenteront le retard de une heure.
b. Si l'on n'appuie sur aucune touche dans les 5 secondes, la fonction de paramétrage du temporisateur se désactive automatiquement. Une fois le temps réglé écoulé, l'appareil s'éteindra.
c. Pour annuler l'allumage retardé, appuyer de nouveau sur le bouton B8 jusqu'à paramétrer la valeur à 0.
d. Lorsque le minuteur est activé, le symbole D13 de la télécommande s'allume, tandis que, pour les modèles sans Wi-Fi c'est la LED S2 qui s'allume.

3.11 - DÉFINITION DE L'UNITÉ DE MESURE DE LA TEMPÉRATURE

Lorsque l'on appuie simultanément sur les boutons SW3 et SW4 pendant 3 secondes, l'on peut changer l'unité de mesure de la température présente sur l'afficheur de la machine de CELSIUS (°C) à FAHREN-HEIT (F) et vice versa.

FR - 16

3.12 - AUTRES FONCTIONS

• Cette fonction ne peut être activée qu'à partir de la télécommande.
• Cette fonctionnalité n'est pas disponible en mode déshumidification (DRY) et ventilation uniquement (FAN).

Dans cette fonction, la télécommande sert de thermostat.

a. Avec l'appareil en marche, appuyez sur la touche « FOLLOW ME » de la télécommande.
b. Déplacez la télécommande dans une pièce différente de celle où se trouve l'appareil (distance maximale 7÷8 mètres), en le dirigeant dans la même direction et en veillant à ce qu'aucun obstacle ne se trouve entre eux.
c. Définissez la température souhaitée sur la télécommande ; l'appareil fonctionne jusqu'à ce que la température de la zone dans laquelle la télécommande est positionnée soit définie sur celui-ci.
d. La télécommande envoie un signal à l'appareil. Si la réponse n'arrive pas dans un délai maximum de 7 minutes, la fonction est désactivée.
e. Pour désactiver la fonction, appuyez sur la touche « FOLLOW ME » sur la télécommande ou arrêter l'appareil.

3.12.b - Fonction de raccourci

- Cette fonction ne peut être activée qu'à partir de la télécommande.

a. Lorsque l'appareil fonctionne dans l'un des modes décrits, appuyer sur la touche « SHORT CUT » sur la télécommande l'appareil se met directement en mode « AUTO » avec la température définie à 26°C (79 F).

3.12.c - Redémarrage automatique

a. Si l'appareil s'éteint suite à une panne de courant, la restauration de l'alimentation électrique reprend automatiquement selon le paramétrage précédent.

3.12.d - Wi-Fi (uniquement pour les modèles fournis)

a. Appuyer sur SW1 pendant environ 3 secondes pour activer la fonction « Wifi ». L'écran affiche « AP » attendant la connexion avec l'appareil.

Pour la connexion au réseau Wi-Fi et l'utilisation de l'application, consultez le manuel Wi-Fi.

b. Lorsque l'appareil est connecté, la LED S2 reste allumée.

4 - MAINTENANCE ET NETTOYAGE

Avant de procéder à des opérations d'entretien et de nettoyage, veillez à toujours débrancher le câble d'alimentation de la prise système.

Ne touchez pas les parties métalliques de l'appareil lorsque vous retirez le filtre.

Risque de se blesser avec des bords métalliques tranchants.

N'utilisez pas d'eau pour nettoyer les parties internes du climatiseur. position à l'eau peut abîmer l'isolation, et risque de causer des électrochocs.

4.1 - NETTOYAGE

4.1.a - Nettoyage de l'appareil et de la télécommande

a. Utiliser un chiffon sec pour nettoyer l'appareil et la télécommande.
b. Il est possible d'utiliser un chiffon humidifié à l'eau froide pour nettoyer l'appareil s'il est très sale.

N'utilisez pas de chiffon traité chimiquement ou antistatique pour nettoyer l'appareil.

N'utilisez pas d'essence, de solvant, de pâte à polir ou de solvants similaires. Produits peuvent entraîner la rupture ou la déformation de la surface en plastique.

4.1.b - Nettoyage du filtre d'aspiration

Pour garantir une filtration efficace de l'air intérieur ainsi qu'un bon fonctionnement de votre climatiseur, il est indispensable de nettoyer périodiquement les filtres d'air (Fig.20). Le système de filtration est composé d'un filtre à air (fig. 20 réf. 23) et un filtre supplémentaire * (fig. 5 réf. 13).

Toutes les 250 heures de fonctionnement du moteur du ventilateur, le message "F1" s'affiche. • filtres supplémentaires doivent être remplacés après environ 500 heures de fonctionnement (*). toyez les filtres et réinitialisez le compte des heures en maintenant enfoncé le bouton "ON/OFF" sur le panneau de commande pendant 5 secondes.

a. Eteindre le climatiseur puis ôter les filtres du climatiseur de la façon indiquée par la figure 20.
b. Laver le filtre avec un jet d'eau dirigé dans le sens contraire à celui d'accumulation de la poussière.
c. En cas de saletés partic lièrement difficiles à éliminer (telle que la graisse ou toute autre incrustation), il est nécessaire de plonger préalablement le filtre dans une solution d'eau et de produit détersif neutre.
d. Avant de remettre le filtre, le secouer pour éliminer l'eau accumulée durant le nettoyage.

Si le filtre (23) est endommagé, remplacez-le.

e. Assurez-vous que le filtre (23) est complètement sec.
f. Repositionnez le filtre (23) correctement dans son logement.
g. Le cas échéant, aspirez les peluches du gril (fig. 21).

N'utilisez pas l'appareil sans le filtre (23).

4.1.c - Conseils pour l'economie d'énergie

Voici quelques conseils simples pour réduire la consommation :

• Gardez toujours et constamment les filtres propres (voir chapitre entretien et nettoyage).
• Gardez les portes et les fenêtres des pièces à climatiser fermées.
• Évitez que les rayons du soleil pénètrent librement dans l'environnement (nous vous recommandons d'utiliser des rideaux ou des stores ou de fermer les volets).
• N'obstruez jamais la voie du flux d'air (en entrée et en sortie) de l'appareil ; ceci, en plus d'obtenir un rendement non optimal du système, affecte également son bon fonctionnement et la possibilité de défaillances irréparables de ce dernier.

4.2 - ENTRETIEN

Si vous prévoyez de ne pas utiliser l'équipement pendant longtemps, procédez comme suit :

a. Utilisez le mode ventilateur uniquement pendant quelques heures (environ 1 à 2 heures) pour sécher à l'intérieur de l'appareil.
b. Arrêtez le climatiseur et débranchez l'alimentation électrique.
c. Nettoyez le filtre de l'air.
d. Videz complètement l'eau de condensation.
e. Retirez les piles de la télécommande.

Contrôles avant de remettre le climatiseur en service :

a. Après une longue période d'inactivité du climatiseur, nettoyez les filtres.
b. Vérifiez que la sortie ou l'entrée d'air n'est pas bloquée (en particulier après une longue période d'inactivité du climatiseur).

(*) uniquement pour les modèles fournis

FR - 18

4.2.a - Évacuation des condensats

Lorsque l'eau de condensation dans le bac inférieur atteint le niveau prédéterminé, l'appareil émet bips sonores.

Dans ce cas :

a. Débranchez la fiche de la prise.
b. Déplacez soigneusement l'appareil dans un endroit approprié pour l'évacuation de l'eau.
c. Retirez le bouchon de vidange (24) et le bouchon en caoutchouc (24a) (Fig.22).

Assurez-vous que le bouchon de vidange (24) est correctement vissé afin d'éviter les fuites d'eau.

d. Permettez à toute l'eau de s'échapper.
e. Repositionnez le bouchon en caoutchouc (24a) et vissez le bouchon de vidange (24) (Fig.23).
f. Insérez la fiche dans la prise murale.

Si l'erreur se répète, contactez un SAV.

4.2.b - Codes d'erreur

Pendant le fonctionnement de l'appareil, des défauts risquent de survenir et d'arrêter le fonctionnement. Dans ces cas, les codes d'erreur s'affichent sur le panneau de commande.

• P1 Plateau inférieur plein.
• F1 Nettoyage filtre
• E1 • E2 • E3 • E4

Dans ces cas :

a. débranchez électriquement l'appareil
b. attendez quelques minutes
c. branchez la fiche dans la prise
d. redémarrez l'appareil.

Si le problème persiste et que le code d'erreur ne s'éteint pas, débranchez l'appareil du secteur et contactez un SAV.

5 - DONNÉES TECHNIQUES

Pour les données techniques, veuillez consulter la plaque signalétique appliquée au produit (Fig.2).

• Dimensions (L x H x P) 345 x 703 x 355 mm
• Poids (sans emballage) 24 Kg
• Températures de service maxi-mum en refroidissement	DB 35°C - WB 24°C * / DB 43°C - WB 32°C **
• Températures de service mini-mum en refroidissement	17°C * / 16°C **
* Temp. ambiante interne** Temp. ambiante externe

6 - SCHÉMA ÉLECTRIQUE

Le schéma électrique est représenté sur l'image 24.

FR - 19

7 - DÉPANNAGE

DYSFONCTIONNEMENT• Le climatiseur ne fonctionne pas.	CAUSE• Il n’y a pas de courant.• La fiche n’est pas introduite dans la prise.• Le timer est enclenché	QUE DOIT-ON FAIRE ?• Attendre.• Mettre la fiche dans la prise.• Débrancher le timer
• Le climatiseur fonctionne uniquement pendant peu de temps.	• La température programmée est trop proche de la température ambiante.• Il y a des obstacles sur l’aspiration de l’air externe.	• Abaisser la température programmée.• Oter les obstacles.• Appeler le S.A.V.
• Le climatiseur fonctionne mais ne rafraîchit pas la pièce.	• Fenêtre ouverte.• Une source de chaleur fonctionne dans la pièce (brûleur, lampe, etc..) ou bien il y a beaucoup de personnes.• La température programmée est trop élevée.• Le climatiseur a une puissance non appropriée aux conditions et aux dimensions du local.	• Fermer la fenêtre.• Eliminer la source de chaleur.• Abaisser la température programmée.
• De l’eau sort du climatiseur lors de son déplacement.	• Le climatiseur est incliné ou couché.	• Avant de déplacer le climatiseur, vider l’eau qu’il contient en elevant le bouchon (fig. 2 référence n°4).
• Le climatiseur s’éteint, les commandes, tant de la télécommande que du panneau de commande, ne répondent pas, et, on voit apparaître, sur l’afficheur du panneau de commande, le signal d’alarme “E1” clignotant.		• Débrancher la fiche de la prise de courant• Appeler le Centre d’assistance
• Le climatiseur s’éteint, les commandes, tant de la télécommande que du panneau de commande, ne répondent pas, et, on voit apparaître, sur l’afficheur du panneau de commande, le signal d’alarme “E2” clignotant.		• Débrancher la fiche de la prise de courant• Appeler le Centre d’assistance
• Le climatiseur s’éteint, les commandes, tant de la télécommande que du panneau de commande, ne répondent pas, et, on voit apparaître, sur l’afficheur du panneau de commande, le signal d’alarme “E4” clignotant.		• Débrancher la fiche de la prise de courant• Appeler le Centre d’assistance
• Le climatiseur s’éteint, les commandes, tant de la télécommande que du panneau de commande, ne répondent pas, et, on voit apparaître, sur l’afficheur du panneau de commande, le signal d’alarme “P1” clignotant.	• Accumulation excessive d’eau à l’intérieur du climatiseur	• Débrancher la fiche de la prise de courant• Purger l’eau présente en enlevant le bouchon (fig. 2 référence n°4). Si cette alarme est trop fréquente, appeler le Centre d’assistance.
• En mode refroidissement, nocturne ou automatique, la vitesse minimale n’est pas sélectionnable.	• La température ambiante est trop basse	• Le comportement du climatiseur est normal.

N'essayez pas de réparer vous-même l'équipement.

Si le problème persiste, contactez votre revendeur local ou le centre d'assistance le plus proche. Donnez des informations détaillées sur la défaillance et sur le modèle de l'équipement.

FR - 20

0 - HINWEISE 2

Ce symbole apposé sur le produit ou son emballage indique que ce produit ne doit pas être jeté au titre des ordures ménagères normales, mais doit être remis à un centre de collecte pour le recyclage des appareils électriques et électroniques. En contribuant à une élimination correcte de ce produit, vous protégez l'environnement et la santé d'autrui. L'environnement et la santé sont mis en danger par une élimination incorrecte du produit. Pour toutes informations complémentaires concernant le recyclage de ce produit, adressez-vous à votre municipalité, votre service des ordures ou au magasin où vous avez acheté le produit. Cette consigne n'est valable que pour les états membres de l'UE.
