HASZNÁLATI ÚTMUTATÓ PerfectView CAM 301X DOMETIC

Szerelési és használati útmutató ..... 168

Beépítés és üzembe vétel előtt gondosan olvassa el és őrizze meg ezt a használati útmutatót. Ha a terméket továbbadja, mellékelje hozzá a használati útmutatót is.

Tartalomjegyzék

1 Szimbólumok magyarázata 168
2 Biztonsági és beszerelési útmutatások 169
3 A csomag tartalma 171
4 Tartozékok....171
5 Rendeltetésszerű használat 171
6 Műszaki leírás 172
7 Általános megjegyzések az elektromos csatlakoztatáshoz. 172
8 A kamera felszerelése....173
9 A kamera csatlakoztatása 176
10 A működés ellenőrzése és a kamera beállítása ..... 176
11 A kamera karbantartása és tisztítása....177
12 Szavatosság 177
13 Leselejtezés....177
14 Műszaki adatok....178

1 Szimbólumok magyarázata

FIGYELMEZTETÉS!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okozhat.

VIGYÁZAT!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása sérüléseket okozhat.

FIGYELEM!

Ha nem veszi figyelembe az információt, az anyagkárosodást eredményezhet, és káros kihatással lehet a termék működésére.

MEGJEGYZÉS

Kiegészítő információk a termék kezelésével kapcsolatosan.

2 Biztonsági és beszerelési útmutatások

A gyártó a bekövetkező károkért a következő esetekben nem vállal felelősséget:

• a termék mechanikai behatások és helytelen csatlakozási feszültség miatti károsodása
• a termék kifejezett gyártói engedély nélküli módosítása
• az útmutatóban leírt céloktól eltérő felhasználás

Ügyeljen a járműgyártó és a felépítmény felszerelőjének biztonsági tudnivalóira és matricáira!

FIGYELMEZTETÉS!

A nem megfelelő vezetékcsatlakozások következményeképpen rövidzárlat miatt

• kábeltűz keletkezhet,
• a légzsák kiold,
• az elektronikus vezérlőberendezések megsérülnek,
• az elektromos funkciók meghibásodnak (index, féklámpa, kürt, gyújtás, világítás).

FIGYELEM!

Rövidzárlat veszélye miatt a járműelektronikán végzendő munkák előtt mindig csatlakoztassa le a mínusz pólust.

Pótakkumulátorokkal rendelkező járműveknél arról is csatlakoztassa le a mínusz pólust.

Ezért vegye figyelembe a következő megjegyzéseket:

• A következő vezetékeken végzendő munkáknál csak szigetelt kábelsarukat, csatlakozódugókat és lapos dugaszolóaljzatokat használjon.
• 30 (közvetlen bemenet az akkumulátor pozitív pólusától),
• 15 (kapcsolt pozitív vezeték, akkumulátor után),
• 31 (visszamenő vezeték akkumulátortól, föld),
• 58 (tolatólámpa).

Ne használjon sorkapocsléceket.

- A kábelek csatlakoztatáshoz krimpelő fogót használjon. Az olyan csatlakoztatásoknál, melyeket nem kell szétválasztani, a kábelek végét összeforraszthatja, majd szigetelheti.

- A csatlakozásoknál a kábelt csavarozza a 31-es vezetékhez (föld)

– kábelsaruval és fogazott alátéttel egy a járművön lévő földelőcsavarhoz vagy – kábelsaruval és lemezcsavarral a karosszérialemezhez.

Ügyeljen a jó földelésérintkezésre!

Az akkumulátor mínusz pólusának lecsatlakoztatása esetén a kényelmi elektronikai berendezések felejtő memóriájából az összes tárolt adat törlődik.

- A jármű felszereltségének függvényében a következő adatokat kell újból beállítani:

• R á d i ó k ó d
• Fedélzetióra
• Kapcsolóóra
  – Fedélzeti számítógép
• Üléshelyzet

A beállításokra vonatkozó megjegyzések a vonatkozó üzemeltetési útmutatóban találhatók.

A szerelés során vegye figyelembe a következő megjegyzéseket:

• A kamera járműben felszerelt alkatrészeit úgy rögzítse, hogy azok semmilyen körülmények között (éles fékezés, közlekedési baleset) ne szabadulhassanak el és ne okozhassák a jármű utasainak sérülését.
• A burkolat alatt takarásban lévő alkatrészeket úgy rögzítse, hogy ne szabadulhassanak el és ne sérthessenek meg más alkatrészeket és vezetékeket, illetve ne akadályozhassák a jármű működését (kormányzás, pedálok stb.).

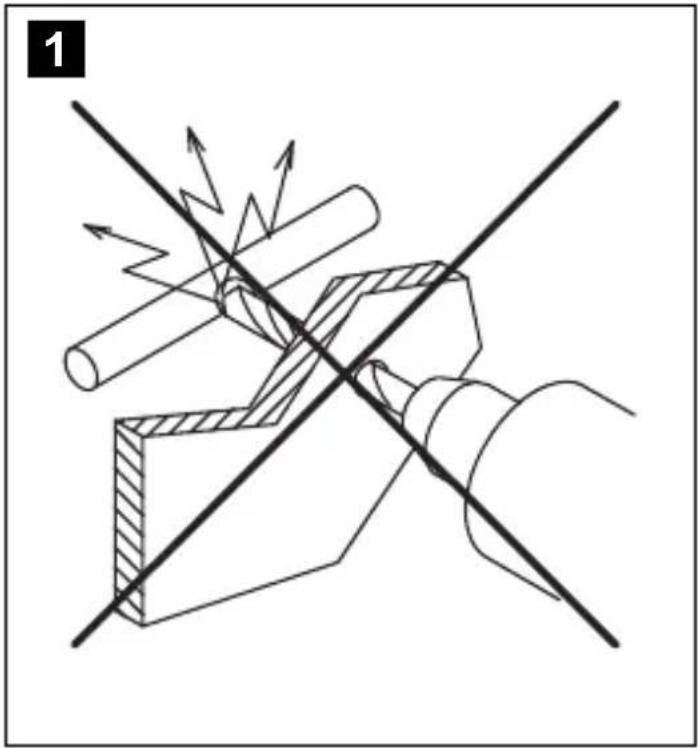

• Fúrásnál a sérülések elkerülése érdekében ügyeljen a kielégítő szabad térre a fúró kilépési helyén (1. ábra, 2. oldal).
• Sorjátlanítsa a furatot és kezelje le rozsdagátló szerrel.
• Mindig vegye figyelembe a járműgyártó biztonsági megjegyzéseit.

Bizonyos (például gátlórendszereken — légzsákon stb. — végzendő) munkákat csak képesített szakszemélyzet végezhet.

Elektromos alkatrészeken végzendő munkáknál vegye figyelembe a következő megjegyzéseket:

- Elektromos vezetékek feszültségének ellenőrzéséhez csak diódás ellenőrző lámpát vagy feszültségmérőt használjon.

Világítótesttel rendelkező ellenőrző lámpák túl nagy áramot vesznek fel, ami a járműelektronikát károsíthatja.

- Elektromos csatlakozások kialakításánál ügyeljen arra, hogy azok

– ne legyenek megtörve vagy megcsavarodva,
- n e s ú r l ó d j a n a k peremeken,
- ne legyenek védelem nélkül éles peremű átvezetéseken keresztülvezetve (2. ábra, 2. oldal).

• Szigetelje le az összes összeköttetést és csatlakozást.
• Biztosítsa a kábeleket mechanikus igénybevétel ellen kábelkötözővel vagy szigetelőszalaggal, például a meglévő vezetékeken.

A kamera vízálló. A kamera tömítései azonban magas nyomású tisztítóval szemben hatástalanok. Ezért vegye figyelembe a kamera kezelésével kapcsolatos következő megjegyzéseket:

• Ne nyissa ki a kamerát, mivel azzal csökkenti tömítettségét és működőképességét.
• Ne húzza erővel a kábeleket, ellenkező esetben csökken a kamera tömítettsége és működőképessége.
• A kamera nem alkalmas víz alatti üzemeltetésre.

3 A csomag tartalma

Szám 3. ábra, Mennyiség Megnevezés Cikkszám 2. oldal

1	1	KameraCAM301 színes kamera 9600005898
2	1	F	e	l	s	ő
3	1 Szigetelőalátét
-	1	Rögzítőanyag

4 Tartozékok

Megnevezés	Cikkszám
5 m hosszabbítókábel	9600000206
10 m hosszabbítókábel	9600000207
20 m hosszabbítókábel	9600000208
Spirálkábel pótkocsiüzemhez	9600000235

5 Rendeltetésszerű használat

A CAM301 színes kamera elsősorban járművekben való felhasználásra alkalmas. Olyan tolatókamera-rendszerekben alkalmazható, amelyek közvetlenül a jármű mögötti terület vezetőülésből történő megfigyelésére szolgálnak, például tolatásnál vagy parkolásnál.

A tolató-videorendszerek a tolatásnál nyújtanak támogatást, ugyanakkor nem adnak felmentést a tolatásnál tanúsítandó elővigyázatossági kötelezettség alól.

A kamera alumíniumházban van elhelyezve és a képet kábelen keresztül juttatja el egy monitorhoz. Az éjszakai látás javításáról integrált infravörös LED-ek gondoskodnak.

A kamera a következő elemekböl áll:

Szám4.ábra, 3. oldal Megnevezés
1	1	n	f	r	a	v
2	Á	t	v	e	z	e
3 6 pólusú csatlakozókábel
4	D	u	g	a	s	z
5	L	D	R	-	é	r

7 Általános megjegyzések az elektromos csatlakoztatáshoz

7.1 Kábelek elhelyezése

FIGYELEM!

A kábeleknek nem szabad hosszabb ideig oldószerekkel, például benzinnel érintkezniük, mivel az oldószerek a kábeleket károsíthatják.

MEGJEGYZÉS

• A csatlakozókábelek átvezetésénél lehetőség szerint eredeti átvezetéseket vagy más átvezetési lehetőségeket használjon, például burkolóéleket, szellőzőrácsokat vagy vakkapcsolókat. Ha nincsenek átvezetések, akkor a vonatkozó kábelekhez megfelelő lyukakat kell fúrnia. Először annak nézzen utána, hogy a fúró átjutásához elegendő szabad tér áll-e rendelkezésre.
• A szakszerűtlen kábelelhelyezések és kábel-összeköttetések ismételten hibás működést eredményeznek vagy alkatrészek sérülését okozzák. Az utólagosan felszerelt komponensek tartós és hibátlan működésének feltétele a szakszerűen kialakított kábelelhelyezés és kábel-összeköttetés.

Ezért vegye figyelembe a következő megjegyzéseket:

• A kábeleket lehetőség szerint mindig a jármű belsejében vezesse, mivel ott azok jobban védve vannak mint a járművön kívül.
  Ha a kábeleket ennek ellenére a járművön kívül helyezi el, akkor ügyeljen azok biztos rögzítésére (kiegészítő kábelkötözőkkel, szigetelőszalaggal stb.).
• A kábel sérüléseit megelőzendő a kábelek elhelyezésénél mindig tartson kielégítő távolságot a forró és mozgó jármű-alkatrészektől (kipufogócsövek, hajtótengelyek, áramgenerátor, ventilátor, fűtés stb.). A mechanikus védelemhez használjon bordáscsövet vagy hasonló védőanyagot.
• A kábelek elhelyezésekor ügyeljen arra, hogy azok

– ne legyenek túlságosan megtörve vagy megcsavarodva,
- n e s ú r l ó d j a n a k peremeken,
- ne legyenek védelem nélkül éles peremű átvezetéseken keresztülvezetve (2. ábra, 2. oldal).

• A kábeleket a járműben a beleakadás elkerülése érdekében (botlásveszély miatt) biztonságo-san rögzítse. Ez kábelkötözők vagy szigetelőszalag alkalmazásával, illetve ragasztóanyaggal való odaragasztással történhet.
• Védje a külső burkolat minden áttörését vízbehatolás elleni megfelelő intézkedésekkel, például a kábel tömítőanyaggal történő alkalmazásával és a kábel és az átvezetőkarika tömítőanyaggal való lepermetezésével.

MEGJEGYZÉS

Először az áttörések szigetelésével kezdje, miután a kamera valamennyi beállítási műveletét elvégezte és a csatlakozókábelek szükséges hosszát meghatározta.

8 A kamera felszerelése

FIGYELEM!

A kamera helyét úgy válassza meg és a kamerát úgy rögzítse biztonságosan, hogy a közelben álló személyek semmilyen körülmények között ne sérülhessenek meg, például azért, mert a jármű tetejét súroló ágak a kamerát lesodorhatják.

MEGJEGYZÉS

Ha a jármű — forgalmi engedélyében feltüntetett — magassága vagy hossza a kamera felszerelése miatt változik, akkor az illetékes hatóság általi új engedélyezési eljárást (TÜV, DEKRA stb.) kell lefolytatni. Az új engedélyezést vezettesse át az illetékes hatósággal a jármű forgalmi engedélyébe.

A szerelés során vegye figyelembe a következő megjegyzéseket:

• A kamerát az ésszerű látószög elérése érdekében legalább két méter magasságban helyezze el. A felszerelés során ügyeljen a megfelelően stabil munkahelyre.

• Ügyeljen arra, hogy a kamera felszerelési helye kellő szilárdságú legyen (például a jármű tetejét súroló ágak megakadhatnak a kamerában).

• Feltétlenül használja a mellékelt szigetelőalátétet (3. ábra 3, 2. oldal). Ez akadályozza meg a járműben a nem megfelelő földcsatlakozásból eredő hibaáramokat. A képen látható csíkok, a hangszóróban hallható zúgás vagy akár a kamera sérülése hibaáramok hatására vezethető vissza.

• A rögzítés során vegye figyelembe a következő útmutatásokat:

– A kiválasztott szerelési hely mögött kellő szabad térnek kell lennie a szereléshez.
- Minden áttörést megfelelő intézkedésekkel kell vízbehatolás ellen védeni (például a csavarok tömítőanyaggal történő behelyezésével és/vagy a külső rögzítő alkatrészek tömítőanyaggal történő lepermetezésével).
- A rögzítési helyek felépítményének kellő szilárdsággal kell rendelkeznie, hogy a kameratartót kellő feszességgel lehessen meghúzni.

- Először azt ellenőrizze, hogy a fúró átjutásához elegendő szabad hely áll-e rendelkezésre (1. ábra, 2. oldal).

- Ha a kiválasztott szerelési hely alkalmasságára vonatkozóan nincsenek kellő információi, forduljon a felépítmény gyártójához vagy annak képviseletéhez.

MEGJEGYZÉS

A csavarok korróziójának minimalizálása érdekében a meneteket zsírozza be.

A szerelés során a következő módon járjon el:

Tartsa oda az alsó kameratartót a kiválasztott szerelési helyhez és jelöljön be két fúrási pontot (6. ábra, 4. oldal).
Az előzetesen megjelölt pontokat kalapáccsal és pontozóval készítse elő a fúró elcsúszásának megakadályozásához.

Ha az alsó kameratartót lemezcsavarokkal szeretné felcsavarozni

FIGYELEM!

A lemezcsavarokkal történő rögzítés csak legalább 1,5 mm-es lemezvastagságú acéllemezekben történhet.

▶ Az előzőleg megjelölt pontokon készítsen egy-egy ∅ 2 mm-es furatot.
▶Sorjátlanítsa valamennyi furatlyukat és lássa el őket rozsdavédelemmel.
Helyezze a szigetelőlemezt (3. ábra 3, 2. oldal) az alsó kameratartó szerelési helyére. A szigetelőlemez tömítésként és lakkvédelemként is szolgál.
▶Csavarozza fel a kameratartót a lemezcsavarokkal.

Ha az alsó kameratartót a felépítményen keresztül mentes csavarokkal szeretné rögzíteni

FIGYELEM!

Ügyeljen arra, hogy az anyák a meghúzásnál nehogy áthatolhassanak a felépítményen. Adott esetben használjon nagyobb alátéteket vagy bádoglemezeket.

▶ Az előzőleg megjelölt pontokon készítsen egy-egy ∅ 5,5 mm-es furatot.
▶Sorjátlanítsa valamennyi furatlyukat és lássa el őket rozsdavédelemmel.
Helyezze a szigetelőlemezt (3. ábra 3, 2. oldal) az alsó kameratartó szerelési helyére. A szigetelőlemez tömítésként és lakkvédelemként is szolgál.
Csavarozza fel az alsó kameratartót az M5 x 25 mm-es menetes csavarokkal (7. ábra A, 4. oldal). A felépítmény vastagságától függően hosszabb menetes csavarok lehetnek szükségesek.

A kamera rögzítése

▶Helyezze be a kamerát az alsó kameratartóba.

MEGJEGYZÉS

Annak érdekében, hogy a kép a monitoron jól jelenjen meg, vegye figyelembe, hogy az LDR-érzékelő (4. ábra 4, 3. oldal) lefelé kell hogy mutasson.

A kamerát kilazítva rögzítse a felső kameratartóval és két darab csavarral (7. ábra B, 4. oldal).

MEGJEGYZÉS

A két csavart csak akkor kell meghúzni, ha a kamera be van állítva (lásd: „A működés ellenőrzése és a kamera beállítása” fej., 176. oldal).

Ehhez azonban szükség esetén először egy monitort kell felszerelnie és elektromosan csatlakoztatnia (lásd az elvi csatlakozási rajzot: 8. ábra, 4. oldal).

Áttörés készítése a kamera csatlakozókábeléhez

MEGJEGYZÉS

A csatlakozókábelek átvezetésénél lehetőség szerint meglévő átvezetési lehetőségeket használjon, például szellőzőrácsot. Ha nincsenek átvezetések, akkor ∅ 16 mm-es lyukat kell fúrnia. Először azt ellenőrizze, hogy a fúró átjutásához elegendő szabad tér áll-e rendelkezésre.

Fúrjon a kamera közelében egy ∅ 16 mm-es lyukat.
▶ Sorjátlanítsa a lemezben készített valamennyi furatlyukat és lássa el őket rozsdavédelemmel.
Az átvezetést tömítse az átvezetőgyűrűvel (4. ábra 3, 3. oldal).

9 A kamera csatlakoztatása

MEGJEGYZÉS

A kamera kábelét úgy helyezze el, hogy a kamera esetleges szükségessé váló kiszere-lése esetén könnyedén hozzáférhessen a kamera és a hosszabbítókábel közötti dugóscsatlakozóhoz. Ez a leszerelést jelentősen leegyszerűsíti.

▶Vezesse a kamerakábelt a jármű belsejébe.
Illessze be a kamerakábel másik csatlakozódugóját a monitorkábel csatlakozóhüvelyébe (8. ábra, 4. oldal).

MEGJEGYZÉS

• A csatlakozódugó korróziójának minimalizálása érdekében tegyen valamennyi zsírt, például póluszsírt a csatlakozódugók egyikébe.
• Szükség esetén hosszabbítókábelek kaphatók (lásd: „Tartozékok” fej., 171. oldal).
• A kábel dugaszcsatlakozói vízhatlanok (IP67). Kiegészítés képpen a csatlakozások szigetelőszalaggal is betekerhetők (5. ábra B, 3. oldal).

10 A működés ellenőrzése és a kamera beállítása

▶ Ellenőrizze a kamera funkcióját, miután azt egy monitorhoz csatlakoztatta.
▶Szükség esetén igazítsa be a kamerát a monitor képe alapján:

A monitorkép alsó képszélén a jármű hátuljának, illetve lökhárítójának kell látszania. A lökhá-rító közepének is a monitorkép közepén kell lennie (9. ábra, 4. oldal).

▶Húzza meg a felső kameratartó két rögzítőcsavarját.

Végezze el a monitor kontraszt- és világosságbeállításait.

Tükrözés funkció aktiválása

Lásd: 10. ábra A ábra, 5. oldal.

Távolságjelek kikapcsolása

Lásd: 10. ábra B ábra, 5. oldal.

11 A kamera karbantartása és tisztítása

FIGYELEM!

Ne használjon éles vagy kemény eszközöket a tisztításhoz, mivel azok a készülék sérülését okozhatják.

▶ Alkalmanként tisztítsa meg a készüléket nedves, puha kendővel.

12 Szavatosság

A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon a gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán), illetve az illetékes szakkereskedőhöz.

A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell mellékelnie:

• a számla vásárlási dátummal rendelkező másolatát,
• a reklamáció okát vagy a hibát tartalmazó leírást.

13 Leselejtezés

▶A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.

Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájékozódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.

14 Műszaki adatok

	PerfectView CAM301
Cikkszám: 9600005898
Videórendszer: PAL
Képérzékelő: 1/3" CMOS-érzékelő, színes
Képpontok: kb. 320000 pixel
ÉrzékenységLED nélkülLED-del:	0,5 Lux0 Lux
Videó kimenet: 1 Vp-p 75 Ω
Üzemi hőmérséklet: -20 °C és +70 °C között
Üzemi feszültség: 10 V---	-16 V---
Fogyasztás: max. 150 mA
Méretek (szélesség x magasság x mélység, tartóval): 84 x 58 x 44 mm
Súly: kb. 80 g

Engedélyek

A készülék E13 engedéllyel rendelkezik.
