HASZNÁLATI ÚTMUTATÓ PS 2300 Prowork

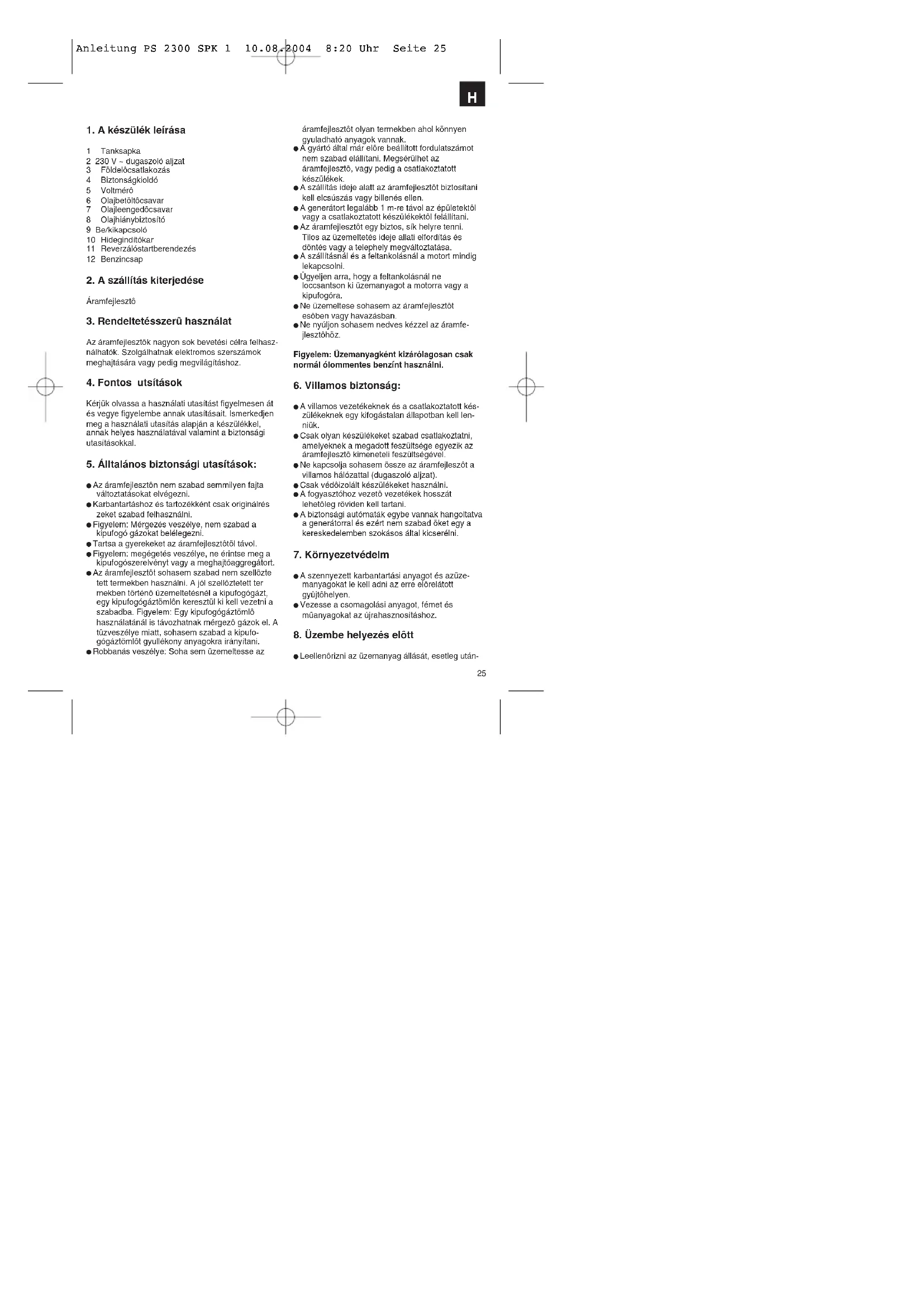

1. A készülék leírása

1 Tanksapka 2 230 V ~ dugaszoló aljzat 3 Földelôcsatlakozás 4 Biztonságkioldó 5 Voltmérô 6 Olajbetöltôcsavar 7 Olajleengedôcsavar 8 Olajhiánybiztosító 9 Be/kikapcsoló 10 Hidegindítókar 11 Reverzálóstartberendezés 12 Benzincsap

2. A szállítás kiterjedése

3. Rendeltetésszerû használat

Az áramfejlesztôk nagyon sok bevetési célra felhasz- nálhatók. Szolgálhatnak elektromos szerszámok meghajtására vagy pedig megvilágításhoz.

Kérjük olvassa a használati utasítást figyelmesen át és vegye figyelembe annak utasításait. Ismerkedjen meg a használati utasítás alapján a készülékkel, annak helyes használatával valamint a biztonsági utasításokkal.

5. Álltalános biztonsági utasítások:

Az áramfejlesztôn nem szabad semmilyen fajta változtatásokat elvégezni. Karbantartáshoz és tartozékként csak originálrés zeket szabad felhasználni. Figyelem: Mérgezés veszélye, nem szabad a kipufogó gázokat belélegezni. Tartsa a gyerekeket az áramfejlesztôtöl távol. Figyelem: megégetés veszélye, ne érintse meg a kipufogószerelvényt vagy a meghajtóaggregátort. Az áramfejlesztôt sohasem szabad nem szellôzte tett termekben használni. A jól szellôztetett ter mekben történô üzemeltetésnél a kipufogógázt, egy kipufogógáztömlôn keresztül ki kell vezetni a szabadba. Figyelem: Egy kipufogógáztömlô használatánál is távozhatnak mérgezô gázok el. A tûzveszélye miatt, sohasem szabad a kipufo- gógáztömlôt gyullékony anyagokra irányítani. Robbanás veszélye: Soha sem üzemeltesse az áramfejlesztôt olyan termekben ahol könnyen gyuladható anyagok vannak. A gyártó által már elôre beállított fordulatszámot nem szabad elállítani. Megsérülhet az áramfejlesztô, vagy pedig a csatlakoztatott készülékek. A szállítás ideje alatt az áramfejlesztôt biztosítani kell elcsúszás vagy billenés ellen. A generátort legalább 1 m-re távol az épületektôl vagy a csatlakoztatott készülékektôl felállítani. Az áramfejlesztôt egy biztos, sík helyre tenni. Tilos az üzemeltetés ideje allati elfordítás és döntés vagy a telephely megváltoztatása. A szállításnál és a feltankolásnál a motort mindig lekapcsolni. Ügyeljen arra, hogy a feltankolásnál ne loccsantson ki üzemanyagot a motorra vagy a kipufogóra. Ne üzemeltese sohasem az áramfejlesztôt esôben vagy havazásban. Ne nyúljon sohasem nedves kézzel az áramfe- jlesztôhöz. Figyelem: Üzemanyagként kizárólagosan csak normál ólommentes benzínt használni.

6. Villamos biztonság:

A villamos vezetékeknek és a csatlakoztatott kés- zülékeknek egy kifogástalan állapotban kell len- niük. Csak olyan készülékeket szabad csatlakoztatni, amelyeknek a megadott feszültsége egyezik az áramfejlesztô kimeneteli feszültségével. Ne kapcsolja sohasem össze az áramfejleszôt a villamos hálózattal (dugaszoló aljzat). Csak védôizolált készülékeket használni. A fogyasztóhoz vezetô vezetékek hosszát lehetôleg röviden kell tartani. A biztonsági autómaták egybe vannak hangoltatva a generátorral és ezért nem szabad öket egy a kereskedelemben szokásos által kicserélni.

A szennyezett karbantartási anyagot és azüze- manyagokat le kell adni az erre elôrelátott gyûjtôhelyen. Vezesse a csomagolási anyagot, fémet és mûanyagokat az újrahasznosításhoz.

8. Üzembe helyezés elôtt

Leellenôrizni az üzemanyag állását, esetleg után- Anleitung PS 2300 SPK 1 10.08.2004 8:20 Uhr Seite 2526

na tölteni. Gondoskodjon a készülék elegendô levegôz- tetésérôl Gyôzôdjön meg arról, hogy a gyujtókábel rá van erôsítve a gyújtógyertyára. Az áramfejlesztô közvetlen környezetét megitélni. Esetleg leválasztani az áramfejlesztôröl a rákapc- solt elektromos készüléket

Benzincsapot (12) megnyitni; ehhez a csapot lefelé fordítani A be-/kikapcsolót (9) az .1.-es állásba tenni. A hidegindítókart (10) a IØI állásba tenni. Startolni a motort a reverzálóstarterrel (11); ehhez a fogantyút erôssen meghúzni, ha nem indulna be a motor, akkor a fogantyút mégegyszer meghúzni. A motor stratolása után a hidegindítókart (10) ismét jobbra tolni

9.2 Az áramfejlesztô megterhelése

A meghajtásra szánt készüléket a 230V~ -os dugaszoló aljzatokba (2) csatlakoztatni. Figyelem! A megadott 2000 W –os illetve 2800 W –os megterhelési határt csak rövid idôre szabad túllépni. Az áramfejlesztô csak váltakozó feszültségû kés- zülékekre alkalmas Ne kapcsolja rá a generátort a háztartási hálóza- tra, mivel azáltal a generátor vagy a háztartásban levô villamos készülékek megsérülését idézheti elô. Utasítás: a villamos készülékeknek ( Motorszúró- fûrészek, fúrógépek stb. ) egy magasabb áramfo- gyasztásuk van ( watt vagy amper ) a gyártótáblán megadottaktól, ha megnehezített körülmények alatt vannak használva.

9.3 Leállítani a motort

Mielôtt leállítaná az áramfejlesztôt hagyja röviden megterhelés nélkül futni, azért hogy az aggregát tudjon “utána hülni”. A be-/kikapcsolót (9) a .0. állásba tenni Lezárni a benzincsapot. Figyelem! Az áramfejlesztô túlterhelés elleni védôberendezéssel van felszerelve. Ez lekapcsolja a 230V~ -os dugaszoló aljzatot (2). A túlterhelés elleni kapcsoló (4) nyomása által lehet a dugaszoló aljzatot ismét üzembe helyezni

Figyelem! Ha ez az eset lépne fel, akkor csök- kentse az áramfejlesztôtöl igényelt elektromos teljesítményt.

9.4 Földelés (Kép 3)

Az elektromos készülékek általi villamos csapás megakadályozása érdekében, a generátornak földel- ve muszáj lennie. Kapcsoljon egy kábelt a generátor földelô kapocs csatlakoztatója (3) és az externi föl- delés közé.

Rendszeresen el kell távolítani a port és a szenny- ezôdéseket a géprôl. A tisztítást legjobban egy finom kefével vagy egy ronggyal lehet elvégezni. A mûanyag tisztítására ne használjon maró hatású szereket. Az áramfejlesztô hoszabb ideig tartó nem hasz- nálata esetén távolítsa el belôle a benzinkeveréket. Figyelem: Állítsa azonnal le a készüléket és for- duljon a szervízállomásához: Szokatlan rezgéseknél vagy zörejeknél. Ha a motor túlterheltnek tûnik vagy ha gyujtás hibái vannak Túl sötet vagy túl világos szennygázok esetén

11. TECHNIKAI ADATOK

Generátor. Szinkron Védelmi rendszer: IP 23 Tartós teljesítmény S1: 2000 W Maximális teljesítmény S2 5 min.: 2200 W Névleges feszültség: 230 V / 1 ~ Névleges áram: Frekvencia: 50 Hz Hajtómotorszerkezet: 4 Takt léghûtésû Lökettér: 163 cm

max. teljesítmény: 4,77 KW / 6,5 PS Üzemanyag: normális benzín ólommentes A tartály befogadóképessége: 7,5 l Súly: 44 kg Hangteljesítménymérték LWA: 97 dB(A) Hangnyomásmérték LWM: 92 dB(A) Gyújtógyertya: NGK BPR5ES Anleitung PS 2300 SPK 1 10.08.2004 8:20 Uhr Seite 2627

12. Olajcsere, lellenôrizni az olajszint

A motorolajcserét az üzemmeleg motornál kellene elvégezni. Csak motorolajat (15W40) használni Állítsa le az áramfejlesztô aggregátot egy megfe- lelô alátétre, enyhén ferdén az olajleengedô csa- varhoz. Kinyitni az olajbetöltô csavart Megnyitni az olajleengedô csavart és leengedni a meleg motorolajat. A fáradt olaj kifolyása után bezárni az olajleenge- dô csavart és az áramfejlesztôt ismét egyenesre felállítani. Motorolajat az olajmérô pálca felsô jelzéséig betölteni. Figyelem: ne csavarja be az olajmérô pálcát, hanem csak bedugni a menetig. A fáradt olajat helyesen kell megsemmisíteni.

13. Légszûrô tisztítása

Vegye le a légszûrô fedelét. Most ki tudja venni a szûrô alkotórészeit. Az alkotórészek tisztítására nem szabad erôs tisz- títószereket vagy benzínt használni. Az alkotórészeket egy egyenes felületre való kiporolással tisztítani. Zavar Nem lehet elindítani a motort Túl kevés vagy hiányzik teljesen a generátor feszültsége

Üzembe lép az olajlekapcsolási autómatika Kormos a gyújtógyertya Nincs üzemanyag Defekt a szabályozó vagy a kon- denzátor Kioldódott a túláramvédôkapcsoló Szenyezôdött a levegôszûrô Intézkedések Leellenôrizni az olajállást, feltöl- teni a motorolajat Megtisztítani a gyújtógyertyákat. Elektródatávolság 0,6 mm Üzemanyagot utánnatölteni Felkeresni a szaküzletet Üzemeltetni a kapcsolót és csök- kenteni a fogyasztókat Megtisztítani vagy kicserélni a szûrôt

14. Zavarok elhárítása

Az termékek dokumentációjának és kisérô okmányainak az utánnyomása és sokszorosítása, kivonatosan is csak az ISC GmbH kifejezett beleegyezésével engedélyezett.
