Producttype	Synchrone generator
Merk	Prowork
Model	PS 2300
Uitgangsspanning	230 V ~
Continu vermogen (S1)	2000 W
Maximaal vermogen (S2 5 min)	2200 W
Frequentie	50 Hz
Motortype	4-takt luchtgekoeld
Cilinderinhoud	163 cm³
Motorvermogen	4,77 kW / 6,5 pk
Brandstof	Normale loodvrije benzine
Inhoud brandstoftank	7,5 L
Gewicht	44 kg
Geluidsvermogensniveau (LWA)	97 dB(A)
Geluidsdrukniveau	92 dB(A)
Beschermingsgraad	IP 23
Start	Handmatig met terugtrekstarter
Beveiliging	Olieniveaubeveiliging, overbelastingsbeveiliging
Bougie	NGK BPR5ES
Type aansluiting	1 stopcontact 230 V ~

Veelgestelde vragen - PS 2300 Prowork

Hoe start ik de Prowork PS 2300 generator?

Open de benzinekraan (12), zet de Aan/Uit-schakelaar (9) op I, zet de chokeknop (10) op I∅I, trek vervolgens stevig aan de terugtrekstarter (11). Na het starten duwt u de choke terug naar rechts.

Welk type brandstof gebruiken?

Gebruik uitsluitend normale loodvrije benzine. Gebruik geen superbenzine of benzine gemengd met olie.

Welke motorolie wordt aanbevolen?

Een motorolie 15W40 wordt aanbevolen. Controleer het peil met de peilstok zonder deze vast te draaien, tot aan de bovenste streep.

Hoe vaak moet de olie worden ververst?

De olieverversing moet worden uitgevoerd wanneer de motor warm is. Volg de intervallen in de handleiding (meestal na de eerste 20 uur en daarna elke 50 uur). Voer gebruikte olie af volgens de milieuvoorschriften.

Wat zijn de essentiële veiligheidsmaatregelen?

Laat de generator nooit draaien in een niet-geventileerde ruimte (vergiftigingsgevaar). Houd kinderen op afstand. Raak de uitlaat niet aan (brandgevaar). Gebruik de generator op minstens 1 m van gebouwen. Gebruik hem niet in de regen of sneeuw.

Hoe omgaan met overbelasting van de generator?

De generator is uitgerust met een overbelastingsbeveiliging. Bij activering worden de 230V-stopcontacten uitgeschakeld. Druk op de overbelastingsschakelaar (4) om ze opnieuw in te schakelen en verminder het vermogen van de aangesloten apparaten.

Waarom en hoe de generator aarden?

Om elektrocutie te voorkomen, sluit u de aardingsaansluiting (3) aan op een externe aarde (bijv. aardpen) met een geschikte kabel. Deze handeling is verplicht volgens de handleiding.

Hoe het luchtfilter reinigen?

Verwijder het filterdeksel, haal de filterelementen eruit, klop ze op een vlakke ondergrond. Gebruik geen bijtende producten of benzine. Monteer alles terug.

De motor start niet, wat te doen?

Controleer het oliepeil (de oliepeilsensor blokkeert de start). Reinig de bougie en stel de elektrodenafstand in op 0,6 mm. Controleer ook de benzinekraan en de choke.

Wat is de garantie op de Prowork PS 2300 generator?

De generator heeft een garantie van 2 jaar vanaf de levering aan de klant, onder voorwaarde van correct gebruik en onderhoud volgens de handleiding. Neem voor after-sales service contact op met uw verkoper of de fabrikant.

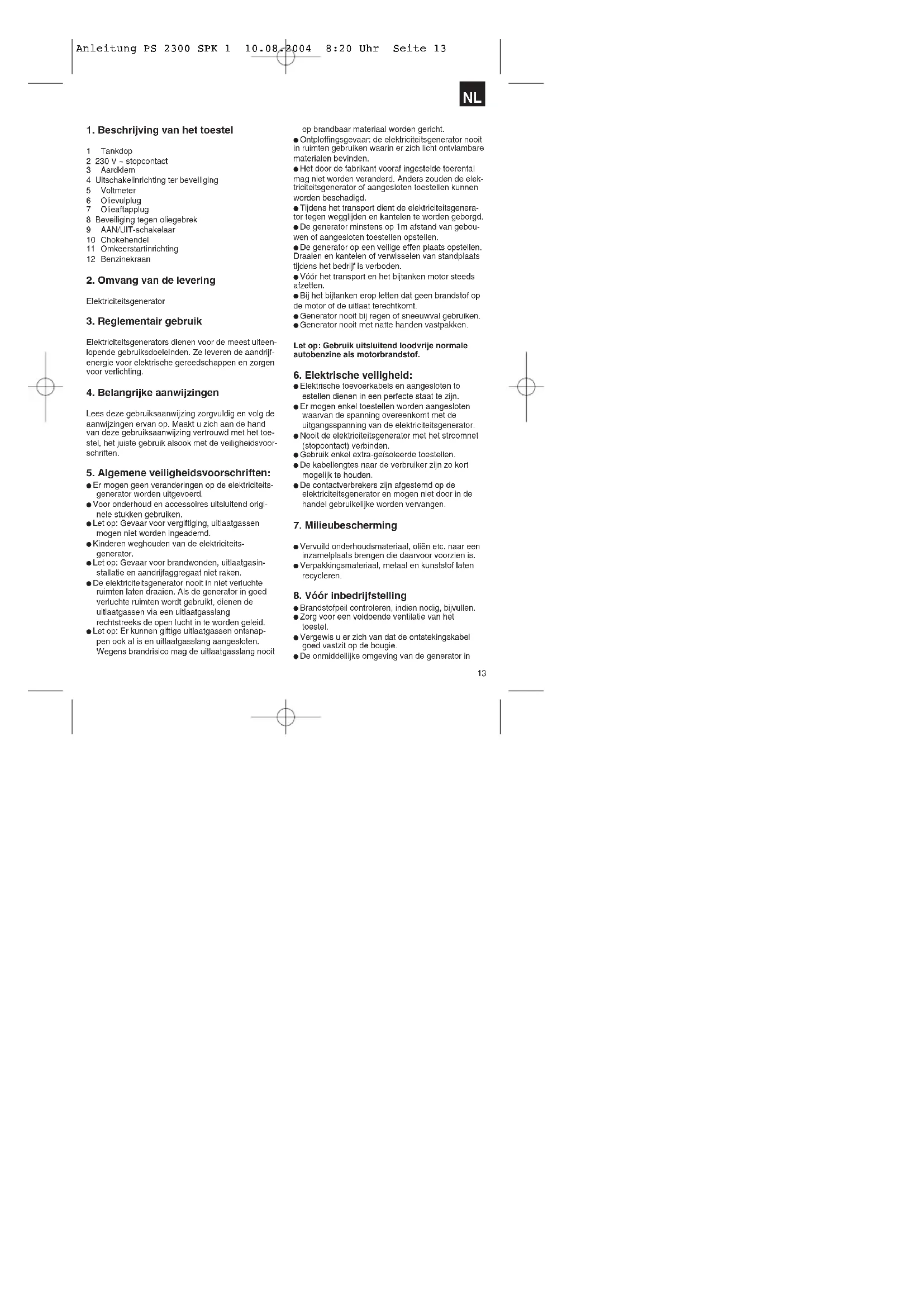

GEBRUIKSAANWIJZING PS 2300 Prowork

1. Beschrijving van het toestel

1 Tankdop

2 230 V \~ stopcontact

3 Aardklem

4 Uitschakelinrichting ter beveiliging

5 Voltmeter

6 Olievulplug

7 Olieaftapplug

8 Beveiliging tegen oliegebrek

9 AAN/UIT-schakelaar

10 Chokehendel

11 Omkeerstartinrichting

12 Benzinekraan

2. Omvang van de levering

Elektriciteitsgenerator

Elektriciteitsgenerators dienen voor de meest uiteenlopende gebruiksdoeleinden. Ze leveren de aandrijfenergie voor elektrische gereedschappen en zorgen voor verlichting.

4. Belangrijke aanwijzingen

Lees deze gebruiksaanwijzing zorgvuldig en volg de aanwijzingen ervan op. Maakt u zich aan de hand van deze gebruiksaanwijzing vertrouwd met het toestel, het juiste gebruik alsook met de veiligheidsvoorschriften.

5. Algemene veiligheidsvoorschriften:

- Er mogen geen veranderingen op de elektriciteits-generator worden uitgevoerd.

- Voor onderhoud en accessoires uitsluitend originele stukken gebruiken.

- Let op: Gevaar voor vergiftiging, uitlaalgassen mogen niet worden ingeademd.

- Kinderen weghouden van de elektriciteits-generalor.

- Let op: Gevaar voor brandwonden, uitlaatgasinstallatie en aandrijfaggregaat niet raken.

- De elektriciteitsgenerator nooit in niet verluchte ruimten laten draaien. Als de generator in goed verluchte ruimten wordt gebruikt, dienen de uitlaatgassen via een uitlaatgasslang rechtstreeks de open lucht in te worden geleid.

- Let op: Er kunnen giftige uitlaatgassen ontsnappen ook al is en uitlaatgasslang aangesloten. Wegens brandrisico mag de uitlaatgasslang nooit

op brandbaar materiaal worden gericht.

- Ontploffingsgevaar: de elektriciteitsgenerator nooit in ruimten gebruiken waarin er zich licht ontvlambare materialen bevinden.

- Het door de fabrikant vooraf ingestelde toerental mag niet worden veranderd. Anders zouden de elektriciteitsgenerator of aangesloten toestellen kunnen worden beschadigd.

- Tijdens het transport dient de elektriciteitsgenerator tegen wegglijden en kantelen te worden geborgd. - De generator minstens op 1m afstand van gebouwen of aangesloten toestellen opstellen.

- De generator op een veilige effen plaats opstellen. Draaien en kantelen of verwisselen van standplaats tijdens het bedrijf is verboden.

- Vóór het transport en het bijlanken motor steeds afzetten.

- Bij het bijtanken erop letten dat geen brandstof op de motor of de uitlaat terechtkomt.

- Generator nooit bij regen of sneeuwval gebruiken. - Generator nooit met natte handen vastpakken.

Let op: Gebruik uitsluitend loodvrije normale autobenzine als motorbrandstof.

6. Elektrische veiligheid:

- Elektrische toevoerkabels en aangesloten to estellen dienen in een perfecte staat te zijn.

- Er mogen enkel toestellen worden aangesloten waarvan de spanning overeenkomt met de uitgangsspanning van de elektriciteitsgenerator

- Nooit de elektriciteitsgenerator met het stroomnet (stopcontact) verbinden.

- Gebruik enkel extra-geïsoleerde toestellen.

- De kabellengtes naar de verbruiker zijn zo kort mogelijk te houden.

- De contactverbrekers zijn afgestemd op de elektriciteitsgenerator en mogen niet door in de handel gebruikelijke worden vervangen.

- Vervuild onderhoudsmateriaal, oliën etc. naar een inzamelplaats brengen die daarvoor voorzien is.

- Verpakkingsmateriaal, metaal en kunststof laten recycleren.

8. Vóór inbedrijfstelling

- Brandstofpeil controleren, indien nodig, bijvullen.

- Zorg voor een voldoende ventilatie van het toestel.

- Vergewis u er zich van dat de ontstekingskabel goed vastzit op de bougie.

- De onmiddellijke omgeving van de generator in

NL

oogschijn nemen.

- Eventueel aangesloten elektrisch toestel van de generator scheiden.

9. Bediening

9.1 Motor starten

• Benzinekraan (12) naar beneden opendraaien.
• Aan-/uit-schakelaar (9) naar stand 1 brengen.
• Chokehendel (10) naar stand IOL brengen.
• De motor met de omkeerstartinrichting (11) starten door flink aan de hendel te trekken; mocht de motor niet onmiddellijk starten, opnieuw aan de hendel trekken.
• Chokehendel (10) na het starten van de motor terug naar rechts schuiven.

9.2 Belasten van de elektriciteitsgenerator

- Hel met stroom te voorziene toesel aansluiten op de 230V\~ stopcontact (2).

Let op! De opgegeven maximale belasting van 2000 W mag slechts voor een kort moment worden overschreden.

• De generator is enkel geschikt voor toestellen die op wisselspanning draaien.
• De generator niet aansluiten op een huishoudnet; daardoor kan schade aan de generator of aan andere elektrische toestellen in het huis worden berokkend.

Aanwijzing: Elektrisch gereedschap (motordecoupeerzagen, boormachines enz.) hebben een groter stroomverbruik (watt of ampère) dan vermeld op het typeplaatje als dit gereedschap onder verzwaarde omstandigheden wordt gebruikt.

9.3 Motor afzetten

• De generator kort onbelast laten draaien voordat u hem afzet zodat het aggregaat kan nakoelen.
• Aan-/uit-schakelaar (9) naar stand 0 brengen.
  ● Benzinekraan dichtdraaien.

Let op! De generator is voorzien van een beveiligging tegen overbelasting.

Die schakelt het 230 V \~ stopcontact (2) uit. Het stop contact kan opnieuw in gebruik worden genomen door de overbelastingsschakelaar (4) in te drukken.

Let op! Mocht dit geval zich voordoen, verminder dan het elektrische vermogen dat u aan de generator onttrekt.

9.4 Aarding (figuur 3)

De generator moet worden geaard om een elektrische schok door elektrische toestellen te voorkomen. Een stuk kabel tussen de aardklem (3) van de generator en een externe massa verbinden.

10. Onderhoud

• Aggregaat regelmatig van stof en verontreinigingen ontdoen. Voor het schoonmaken gebruikt u best een fijne borstel of een doek.
• Gebruik voor het schoonmaken van de kunststof geen bijtende middelen.
• Het benzinemengsel dient uit de generator te worden verwijderd als u die vrij lang niet gebruikt.

Let op: Zet het toestel meteen af en wendt u zich tot uw servicestation:

● als er zich ongewone trillingen of geluiden voordoen.
- als de motor blijkbaar overbelast is of als u het overslaan van de ontsteking vaststelt,
- bij te donkere of te heldere uitlaatgassen

12. Verversen van de olie, oliepeil controleren

Het is aan te bevelen de motorolie bij warme motor te verversen.
- Gebruik enkel motorolie (15W40).
- Elektriciteitsgenerator op een gepaste onderlaag lichtjes schuin tegen de olieaftapplug afzetten.
- Olievulplug opendraaien.

NL

• Olieaftapplug opendraaien en de warme motorolie aflaten.
• Nadat al de afgewerkte olie is weggelopen de olieaftapplug terug dichtdraalen en elektriciteitsgenerator opnieuw horizontaal opstellen.
• Verse motorolie ingieten tot het bovenste merk van de oliepeilstok is bereikt.
• Let op: Oliepeilstok niet indraaien maar slechts tot aan de schroefdraad insteken.
• De afgewerkte olie dient naar behoren te worden verwijderd.

13. Luchtfilter schoonmaken

• Neem het deksel van de luchtfilter af.
• U kunt dan de filterelementen ontnemen.
• Voor het schoonmaken van de elementen mogen geen agressieve reinigingsmiddelen of benzine worden gebruikt.

• De elementen schoonmaken door ze op een plat vlak uit te kloppen.

• Verhelpen van storingen

Storing	Oorzaak	Maatregel
De motor kan niet worden gestart	De automatische uitschakeling wegens oliegebrek heeft gereageerd.Bougie zit vol roet.Geen brandstof.	Oliepeil controleren, motorolie bijvullen.Bougie reinigen, elektrodeafstand 0,6 mm.Brandstof bijvullen. Generator heeft te weinig of geen spanning.Regelaar of condensator defect.
Generator heeft te weinig of geen spanning.	Regelaar of condensator defect.Overstroomveiligheidsschakelaar heeft gereageerd.Luchtfilter verstopt geraakt.	Naar de gespecialiseerde handelaar gaan.Schakelaar bedienen en aantal verbruikers verminderen.Filter schoonmaken of vervangen.

|

De ondertekenaar verklaart in naam van de firma dat het product overeenstemt met de volgende richtlijnen en normen. El abajo firmante declara, en el nombre de la empresa, la conformidad del producto con las directrices y normas siguientes.

Op het in de handeling genoemde toestel geven wij 2 jaar germlie voor het geval dat ons product gebreken moet verloten. De periode van 2 jaar gaat in met de gevaatvergang et de overname van het toestel door de kient. De garantie kan enkel worden gezeld op voorwaarde dat het toestel naar behozen is onderhonden en gehrijst conform de handeling.

Vanzellsprekend blijven u de wettelijke garantierechten binnen deze 2 jaar behouden.

De garantie geldt voor het grandegebied van de Bonderspublick Deutschland of van de respectieveelijke landen van de regionale hoelverdeleer als aanwuling van de ter ploosse geldende wolleijke voorschrille. Geïvee zich tot uw currictperson van de regionaal bevoegde stantlandienst of tot het hierander vermsidie aeti- oadma te wanden.

GARANTIBEVIS

I tilltiske at. af vort produkt skulle være telbochæftet, ydar vi 2 års garanti på det i vojlodningen navirnte produkt. Garantperioden på 2 år begyndor, när risikson går over på keber, eller när produkset overdrages til kunden.

Nadruk of andere reproductie van documentatie en geleidapeplaren van de producten, geheel of gedeeltelijk, enkel toegebetaan mils uitdrukkelijke toezlemming van ISC GmbH.
