PS 2300 - Generator Prowork - Kostenlose Bedienungsanleitung

Produkttyp	Synchrongenerator
Marke	Prowork
Modell	PS 2300
Ausgangsspannung	230 V ~
Dauerleistung (S1)	2000 W
Maximale Leistung (S2 5 min)	2200 W
Frequenz	50 Hz
Motortyp	4-Takt luftgekühlt
Hubraum	163 cm³
Motorleistung	4,77 kW / 6,5 PS
Kraftstoff	Normales bleifreies Benzin
Tankinhalt	7,5 L
Gewicht	44 kg
Schallleistungspegel (LWA)	97 dB(A)
Schalldruckpegel	92 dB(A)
Schutzart	IP 23
Start	Manuell mit Seilzugstarter
Schutz	Ölmangelsicherung, Überlastschutz
Zündkerze	NGK BPR5ES
Steckdosentyp	1 Steckdose 230 V ~

Häufig gestellte Fragen - PS 2300 Prowork

Wie starte ich den Generator Prowork PS 2300?

Öffnen Sie den Benzinhahn (12), stellen Sie den Ein-/Ausschalter (9) auf I, setzen Sie den Chokehebel (10) auf I∅I und ziehen Sie kräftig am Seilzugstarter (11). Nach dem Start schieben Sie den Choke nach rechts.

Welchen Kraftstoff soll ich verwenden?

Verwenden Sie ausschließlich normales bleifreies Benzin. Kein Superbenzin oder mit Öl gemischtes Benzin verwenden.

Welches Motoröl wird empfohlen?

Ein Motoröl 15W40 wird empfohlen. Überprüfen Sie den Ölstand mit dem Messstab, ohne ihn einzudrehen, bis zur oberen Markierung.

Wie oft muss das Öl gewechselt werden?

Der Ölwechsel sollte bei warmem Motor durchgeführt werden. Halten Sie die in der Anleitung angegebenen Intervalle ein (in der Regel nach den ersten 20 Betriebsstunden und dann alle 50 Stunden). Entsorgen Sie Altöl umweltgerecht.

Was sind die wesentlichen Sicherheitsvorkehrungen?

Betreiben Sie den Generator niemals in einem ungelüfteten Raum (Vergiftungsgefahr). Halten Sie Kinder fern. Berühren Sie nicht den Auspuff (Verbrennungsgefahr). Verwenden Sie den Generator mindestens 1 m von Gebäuden entfernt. Nicht bei Regen oder Schnee verwenden.

Wie gehe ich mit einer Überlast des Generators um?

Der Generator ist mit einem Überlastschutz ausgestattet. Bei Auslösung werden die 230V-Steckdosen abgeschaltet. Drücken Sie den Überlastschalter (4), um sie wieder zu aktivieren, und reduzieren Sie die Leistung der angeschlossenen Geräte.

Warum und wie muss der Generator geerdet werden?

Um einen Stromschlag zu vermeiden, verbinden Sie den Erdungsanschluss (3) mit einem geeigneten Kabel mit einer externen Erdung (z.B. Erdspieß). Diese Maßnahme ist laut Anleitung vorgeschrieben.

Wie reinige ich den Luftfilter?

Entfernen Sie die Filterabdeckung, nehmen Sie die Filterelemente heraus und klopfen Sie sie auf eine ebene Fläche. Verwenden Sie keine korrosiven Mittel oder Benzin. Bauen Sie alles wieder zusammen.

Der Motor startet nicht, was tun?

Überprüfen Sie den Ölstand (der Ölmangelsensor blockiert den Start). Reinigen Sie die Zündkerze und stellen Sie den Elektrodenabstand auf 0,6 mm ein. Kontrollieren Sie auch den Benzinhahn und den Choke.

Wie ist die Garantie für den Generator Prowork PS 2300?

Der Generator hat eine Garantie von 2 Jahren ab Übergabe an den Kunden, vorbehaltlich bestimmungsgemäßer Verwendung und Wartung gemäß Handbuch. Für den Kundendienst wenden Sie sich an Ihren Händler oder den Hersteller.

BEDIENUNGSANLEITUNG PS 2300 Prowork

Art.-Nr.: 41.523.11 I.-Nr.: 01014

PROWORK

PS 2300

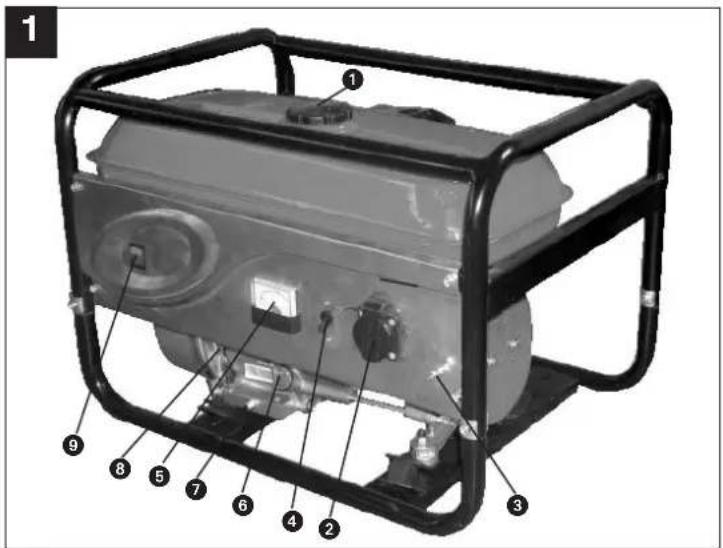

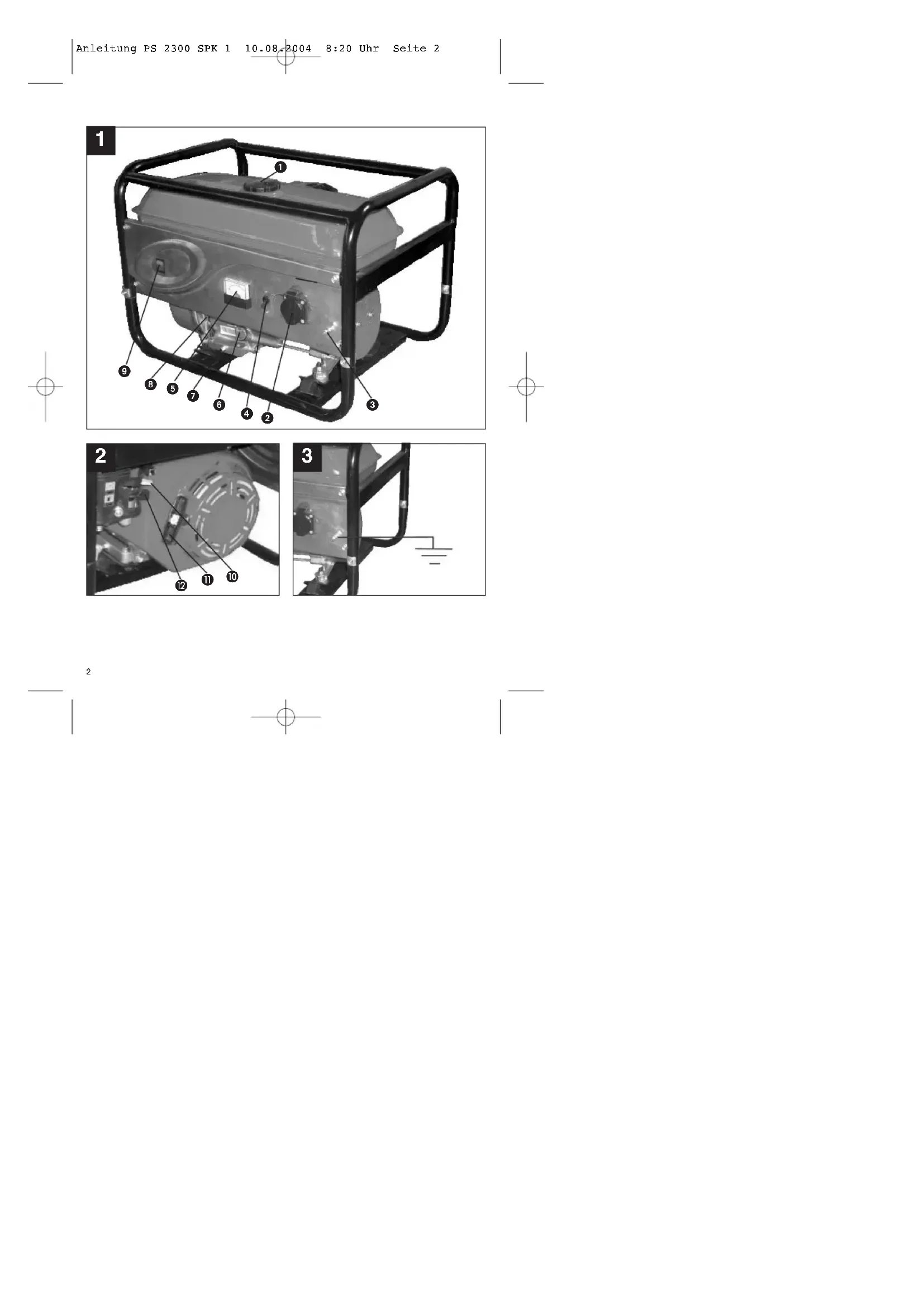

1. Gerätebeschreibung

1 Tankdeckel

2 230 V \~ Steckdose

3 Erdungsa n sch l

4 Sicherheitsauslöser

5 Volt meter

6 Öleinfüllschraube

7 Ölablassschraube

8 Ölmangelsicherung

9 Ein-/Ausschalter

10 Chokehebel

11 Reversierstarteinrichtung

12 Benzinhahn

2. Lieferumfang

Stromerzeuger

3. Bestimmungsgemäße Verwendung

Stromerzeuger dienen den vielfältigsten Einsatzzwecken. Sie treiben Elektrowerkzeuge an oder sorgen für Beleuchtung.

4. Wichtige Hinweise

Bitte lesen Sie die Gebrauchsanweisung sorgfältig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheitshinweisen vertraut.

5. Allgemeine Sicherheitshinweise:

- Es dürfen keine Veränderungen am Stromerzeuger vorgenommen werden.

- Es dürfen für Wartung und Zubehör nur Originalteile verwendet werden.

- Achtung: Vergiftungsgefahr, Abgase dürfen nicht eingeatmet werden.

● Kinder sind vom Stromerzeuger fernzuhalten

- Achtung: Verbrennungsgefahr „Abgasanlage und Antriebsaggregat nicht berühren

- Den Stromerzeuger niemals in unbelüfteten Räumen betreiben. Beim Betrieb in gut gelüfteten Räumen müssen die Abgase über einen Abgasschlauch direkt ins Freie geleitet werden. Achtung: Auch beim Betrieb eines Abgasschlauches können giftige Abgase entweichen. Wegen der Brandgefahr, darf der Abgasschlauch niemals auf brennbare Stoffe gerichtet werden.

- Explosionsgefahr: Den Stromerzeuger niemals in Räumen mit leicht entzündlichen Stoffen be-

treiben.

• Die voreingestellte Drehzahl des Herstellers darf nicht verändert werden. Stromerzeuger oder angeschlossene Geräte können beschädigt werden.
  ● Während des Transport ist der Stromerzeuger gegen Verrutschen und Kippen zu sichern.
• Den Generator mindestens 1m entfernt von Gebäuden oder angeschlossenen Geräten aufstellen.
• Dem Stromerzeuger einen sicheren, ebenen Platz geben. Drehen und Kippen oder Standortwechsel während des Betriebes ist verboten.
• Beim Transport und Auftanken den Motor stets abschalten.
• Darauf achten, dass beim Auftanken kein Kraftstoff auf den Motor oder Auspuff verschüttet wird.
• Stromerzeuger niemals bei Regen oder Schneefall betreiben.
• Den Stromerzeuger nie mit nassen Händen anfassen

Achtung: Verwenden Sie ausschließlich bleifreies Normal-Benzin als Kraftstoff.

6. Elektrische Sicherheit:

• elektrische Zuleitungen und angeschlossene Geräte müssen in einem einwandfreien Zustand sein.
• Es dürfen nur Geräte angeschlossen werden, deren Spannungsangabe mit der Ausgangsspannung des Stromerzeugers übereinstimmt
• Niemals den Stromerzeuger mit dem Stromnetz (Steckdose)verbinden.
  ● Nur schutzisolierte Geräte verwenden
  ● Die Leitungslängen zum Verbraucher sind möglichst kurz zu halten.
• Die Sicherungsautomaten sind auf den Generator abgestimmt und dürfen nicht durch handelsübliche ersetzt werden.

7. Umweltschutz

• verschmutztes Wartungsmaterial und Betriebsstoffe in einer dafür vorgesehenen Sammelstelle abgeben
  ● Verpackungsmaterial, Metall und Kunstoffe dem Recycling zuführen.

8. Vor Inbetriebnahme

● Kraftstoffstand prüfen, eventuell nachfüllen
● Für ausreichende Belüftung des Geräts sorgen
● Vergewissern Sie sich, dass das Zündkabel an

D

der Zündkerze befestigt ist

● Die unmittelbare Umgebung des Stromerzeugers begutachten
● Eventuell angeschlossenes elektrisches Gerät vom Stromerzeuger trennen

9. Bedienung

9.1 Motor starten

● Benzinhahn (12) öffnen; hierfür den Hahn nach unten drehen
● Ein-/Ausschalter (9) auf Stellung "1" bringen
● Chokehebel (10) auf Stellung IÖI bringen.
- Den Motor mit dem Reversierstarter (11) starten; hierfür am Griff kräftig anziehen, sollte der Motor nicht gestartet haben, nochmals am Griff anziehen
● Chokehebel (10) nach dem Starten des Motors wie der nach rechts schieben

9.2 Belasten des Stromerzeugers

- Das zu betreibende Gerät an die 230V- Steck-dose (2) anschließen.

Achtung! Die angegebene Belastungsgrenze von 2000 W nur kurzfristig überschreiten.

• Der Stromerzeuger ist nur für Wechselspannungsgeräte geeignet
• Den Generator nicht an ein Haushaltsnetz anschließen, dadurch kann eine Beschädigung des Generators oder anderer Elektrogeräte im Haus verursacht werden.

Hinweis: Elektrogeräte (Motorstichsägen, Bohrmaschinen usw.) haben einen höheren Stromverbrauch (Watt oder Ampere) als auf dem Herstellerschild angegeben ist, wenn sie unter erschwerten Bedingungen eingesetzt werden.

9.3 Motor abstellen

• Den Stromerzeuger kurz ohne Belastung laufen lassen, bevor sie ihn abstellen, damit das Aggregat "nachkühlen" kann
• Den Ein-/Ausschalter (9) auf Stellung "0" bringen
  ● Den Benzinhahn schließen.

Achtung! Der Stromerzeuger Ist mit einem Überlastungsschutz ausgestattet.

Dieser schaltet die 230V\~ Steckdose (2) ab. Durch drücken des Überlastungsschutzes (4) kann die Steckdose (3) wieder in Betrieb genommen werden.

Achtung! Sollte dieser Fall auftreten so reduzieren Sie die elektrische Leistung, welche Sie dem Stromerzeuger entnehmen.

9.4 Erdung (Bild 3)

Um einen elektrischen Schlag durch Elektrogeräte zu verhindern, muß der Generator geerdet werden. Ein Stück Kabel zwischen den Erdungsanschluss (3) des Generators und einer externen Masse verbinden.

10. Wartung

• Staub und Verschmutzung sind regelmäßig von der Maschine zu entfernen. Die Reinigung ist am besten mit einer feinen Bürste oder einem Lappen durchzuführen
• Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel
• Das Benzingemisch ist bei längerem Nichtgebrauch aus dem Stromerzeuger zu entfernen

Achtung: Stellen Sie das Gerät sofort ab und wenden Sie sich an Ihre Service Station:

• Bei ungewöhnlichen Schwingungen oder Geräuschen
• Wenn der Motor überlastet scheint oder Fehlzündungen hat
  ● Bei zu dunklen oder zu hellen Abgasen

11. TECHNISCHE DATEN

Generator. SynchronSchutzart: IP 23

Dauerleistung S1: 2000 W

Maximalleistung S2 5 min.: 2200 WNennspannung: 230 V / 1 ~

Nennstrom:

Frequenz: 50 Hz

Bauart Antriebsmotor: 4 Takt luftgekühltHubraum: 163 cm

max. Leistung: 4,77 KW / 6,5 PSKraftstoff: normal Benzin BleifreiTankinhalt: 7,5 l

Gewicht: 44 kg

Schalleistungspegel LWA: 97 dB(A)Schalldruckpegel LWM: 92 dB(A)Zündkerze: NGK BPR5ES

12. Ölwechsel, Ölstand prüfen

Der Motorölwechsel sollte bei betriebswarmen Motor durchgeführt werden.

● Nur Motorenöl (15W40) verwenden
- Stromerzeugeraggregat auf geeigneter Unterlage leicht schräg gegen die Ölablassschraube abstellen.
- Öleinfüllschraube öffnen
- Ölablassschraube öffnen und warmes Motorenöl ablassen
- Nach Auslaufen des Altöls Ölablassschraube schließen und Stromerzeuger wieder eben aufstellen.
- Motoröl bis zur oberen Markierung des Ölmessstabs einfüllen.
- Achtung: Ölmessstab nicht einschrauben sondern nur bis zum Gewinde einstecken.
● Das Altöl muss ordentlich entsorgt werden.

13. Luftfilter reinigen

● Nehmen Sie den Deckel des Luftfilters ab.
- Sie können jetzt die Filterelemente entnehmen
- Zum Reinigen der Elemente dürfen keine scharfen Reiniger oder Benzin verwendet werden.
● Die Elemente durch ausklopfen auf einer flachen Fläche reinigen.

14. Störungensbehebung

Störung	Ursache	Maßnahme
Motor kann nicht gestartet werden	Ölabschaltautomatik spricht an Zündkerze verrußtkein Kraftstoff	Ölstand prüfen, Motoröl auffüllen Zündkerze reinigen, Elektroden-abstand 0,6 mmKraftstoff nachfüllen
Generator hat zu wenig oder keine Spannung	Regler oder Kondensator defekt Überstromschutzschalter ausgelöstLuftfilter verschmutzt	Fachhändler aufsuchen Schalter betätigen und Verbraucher verringernFilter reinigen oder ersetzen
